NÁVOD K OBSLUZE SMC BS50 SENCOR

CZ ■ Uživatelská příručka

Bezdrátový reproduktor

Bezdrôtový reproduktor

Pár aktivního a pasivního reproduktoru Dálkový ovladač

Výkonový kabel pro pasívní reproduktor

Kabel stereo RCA na 3,5mm jack

Kabel RCA-RCA

Napájecí adaptérOptický kabel

POPIS A LED INDIKÁTORY

Infračervený senzor
LED indikátor
Aktivní reproduktor

StandbyBluetoothOptical

CoaxialRCAARCUSB

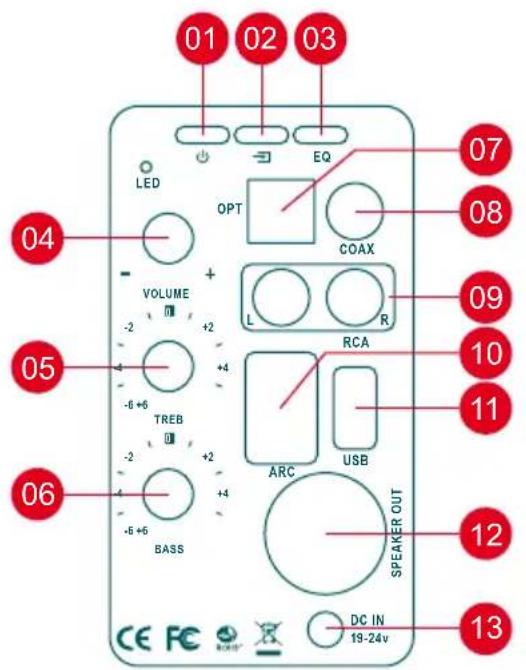

Aktivní reproduktor

1. Vypínač
2. Přepínač vstupů – opakovaným stiskem přepnete vstupy takto: Bluetooth → Optický → Koaxiální → RCA → HDMI/ARC → USB
3. Zvukové režimy – opakovaným stiskem přepnete režimy takto: Hudba(Music) → Dialog → Film(Movie)
4. Hlasitost
5. Výšky
6. Basy
7. Optický digitální vstup
8. Koaxiální digitální vstup
9. RCA analogový vstup
10. HDMI/ARC vstup
11. USB port
12. Výkonový výstup pro levý reproduktor
13. Napájecí konektor
14. Výkonový vstup levého reproduktoru

Pasivní reproduktor
DÁLKOVÝ OVLADAČ

	Tlačítko vypínače		Ztišení
	Hlasitost nahoru		Hlasitost dolů
	Předchozí stopa (BT CH-)		Následující stopa (BT CH+)
	Přehrát/Pauza (BT MUTE)		Bluetooth vstup
	ARC vstup		RCA vstup
	Optický/Koaxiální vstup
	USB vstup		Režim Film
	Režim Hudba		Režim Dialog
	Virtual Bass Zap		Virtual Bass Vyp

UVEDENÍ DO PROVOZU

Ve vypnutém stavu provedte všechna zapojení podle dalšího popisu. Do dálkového ovladače vložte nové baterie. Nakonec připojte napájecí adaptér. Reproduktor zapněte dálkovým ovladačem nebo tlačítkem zapnutí na zadním panelu. Zvolte požadovaný vstup a opatrně zvyšujte hlasitost na potřebnou hodnotu. Po ukončení poslechu reproduktor vypněte pro úsporu energie.

Poznámky: Pro nejlepší funkci dálkového ovládání nenechte na infračervený senzor svítit ani sluneční ani intenzivní umělé světlo, zvláště z úsporných světelných zdrojů. Reproduktor je vybaven pamětí naposledy zvoleného zdroje, nicméně respektuje priority vynucené vnější volby zdroje, například ARC. Prvním vstupem po zapnutí z úplného vypnutí je Bluetooth.

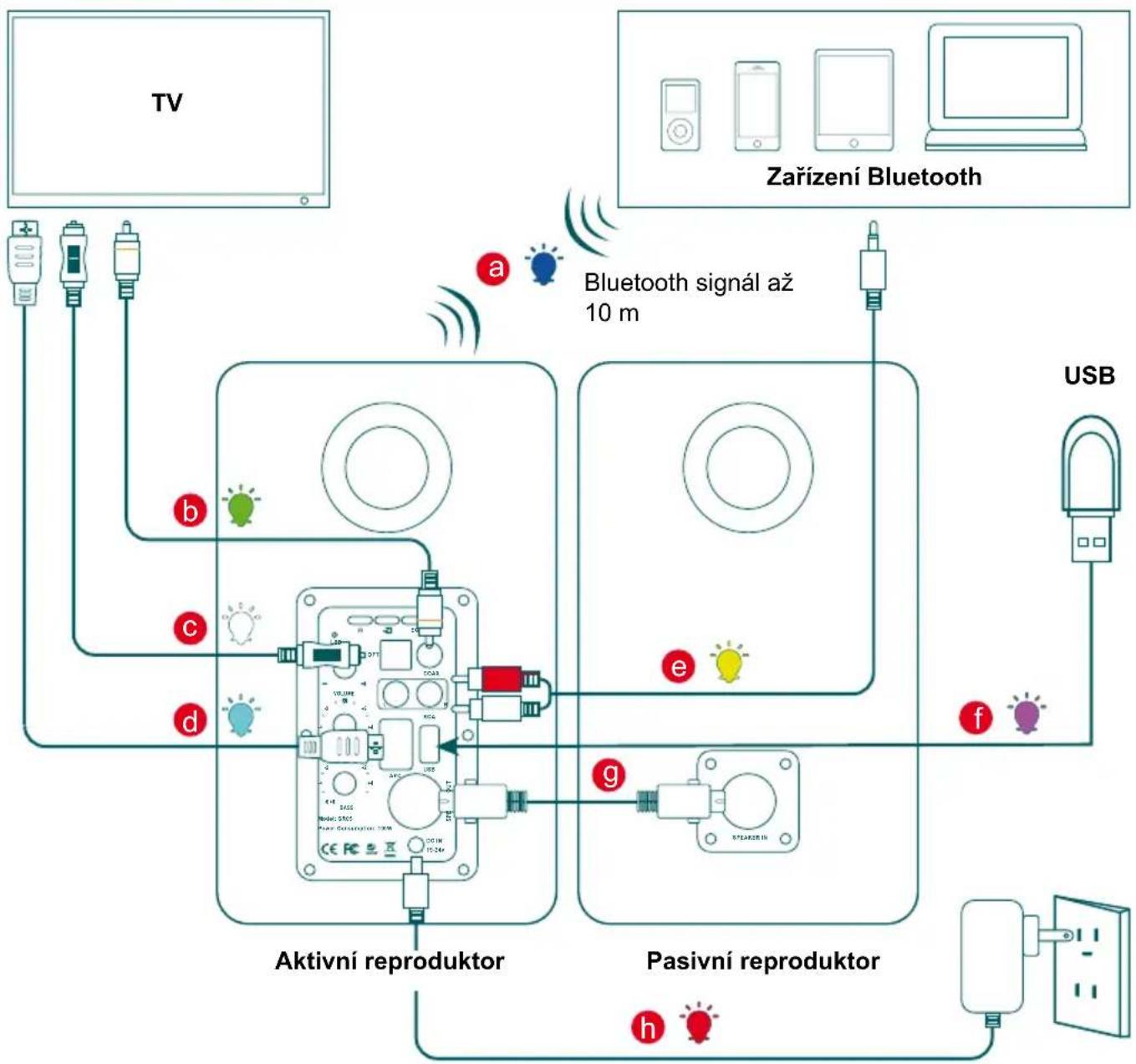

ZAPOJENÍ

A Bluetooth F USB
B Koaxiální kabel
G Výkonový kabel pro pasívní reproduktor (dodaný)
© Optický kabel (dodaný) Ⓗ Napájecí adaptér (dodaný)
D Vysokorychlostní HDMI kabel
E Kabel stereo RCA na 3,5mm jack (dodaný)

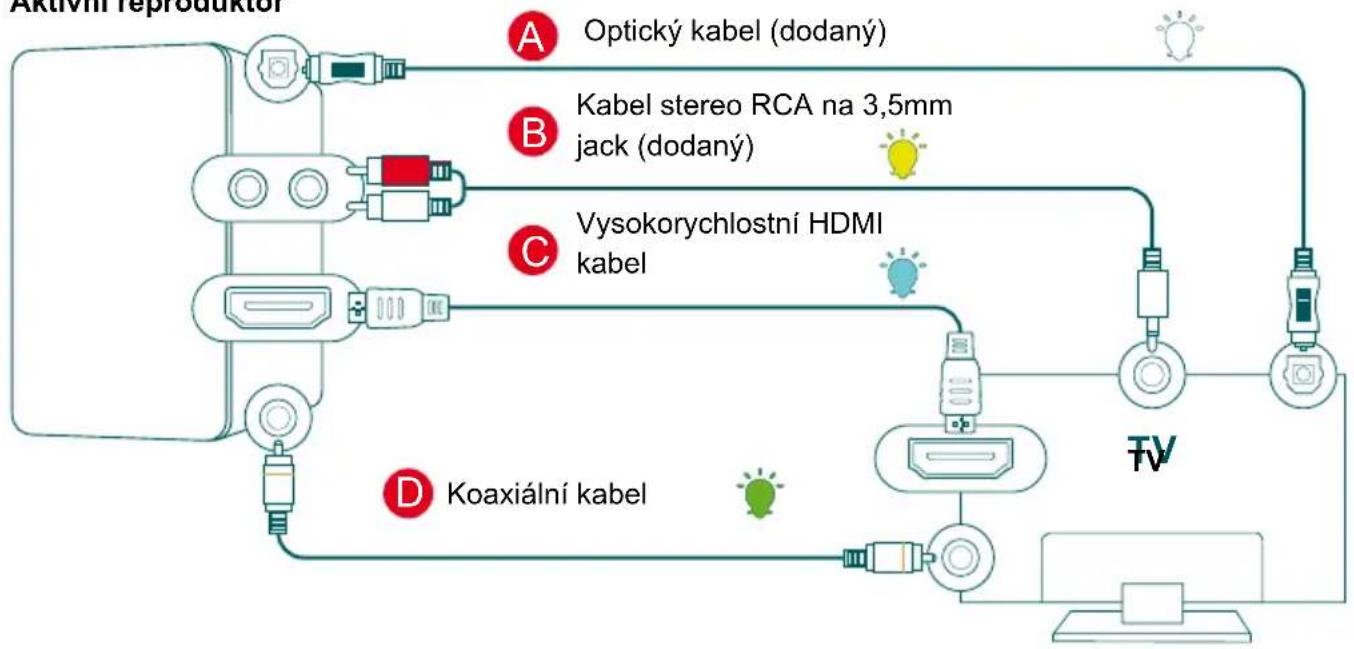

MOŽNOSTI PROPOJENÍ S TV

Aktivní reproduktor

Podle výbavy vašeho televizoru použijte některou metodu.

A Metoda 1: dodaným kabelem propojte s optickým výstupem TV a nastavte její zvukový výstup na optický a režim „PCM“.
B Metoda 2: dodaným kabelem propojte např. se sluchátkovým výstupem TV.
© Metoda 3: vlastním HDMI kabelem propojte s výstupem TV, který nese označení ARC (Audio Return Channel). Zapněte ARC funkci v TV a zvolte režim „PCM“.
D Metoda 4: vlastním kabelem propojte s koaxiálním digitálním výstupem TV a zvolte režim „PCM“.

Poznámka: Podle návodu vašeho televizoru nastavte ve zvukovém nastavení volbu „PCM“, jinak zvuk nebude z reproduktorů vycházet.

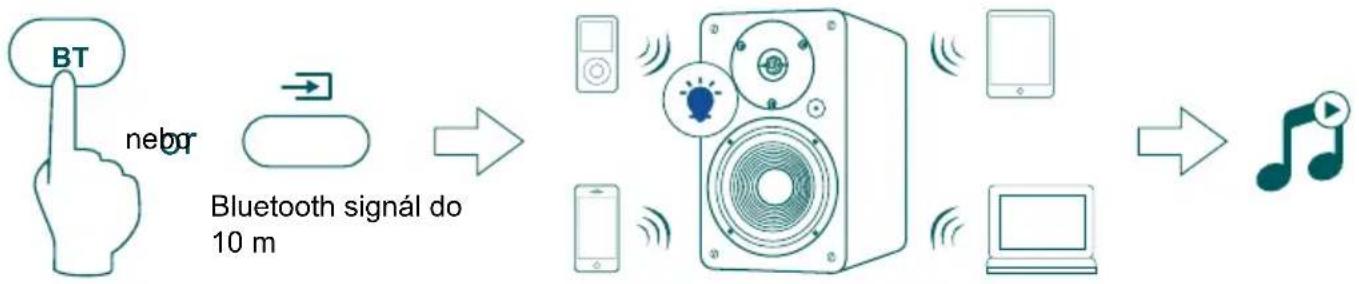

PŘIPOJENÍ BLUETOOTH

a. Stiskněte tlačítko BT na dálkovém ovladači nebo opakovaně → tlačítko vstupů na zadní stěně, dokud se nerozbliká LED indikátor modrou barvou.
b. zapněte vaše zařízení Bluetooth a nechte vyhledávat okolní zařízení.
c. vyberte „SMC-BS30/50“ k připojení. Po spárování začne indikátor blikat pomalu modře.
d. spustte zvuk ve vašem zařízení, indikátor bude svítit modře.

Poznámka: reproduktor předává Bluetooth kanálem některé příkazy ze svého dálkového ovládání zpět do vašeho Bluetooth zařízení. Záleží na vašem zařízení, zda je vyhodnotí a jak je zpracuje.

Jedná se hlavně o tato tlačítka: VOL+/VOL-, PLAY/PAUSE, PREV/NEXT

ŘEŠENÍ POTÍŽÍ

Žádný zvuk

Zkontrolujte, že váš zdroj zvuku je zapnutý a vydává signál zvuku.

Zkontrolujte, že jsou správně zapojeny kabely.

Zkontrolujte, zda svítí LED indikátor jinou barvou, než jasně červenou.

Opatrně zvyšte hlasitost na aktivním reproduktoru nebo dálkovém ovladači.

Nehraje zvuk přes spojení Bluetooth

Zkontrolujte, že váš zdroj zvuku je zapnutý a vydává signál.

Zkontrolujte, že je reproduktor přepnutý na vstup Bluetooth. LED indikátor musí svítit trvale modře.

Rychlé blikání znamená, že není připojen žádný spárovaný přístroj a reproduktor čeká na spárování.

Pomalé blikání se objevuje, dokud není dokončeno párování nebo zdroj zvuku nevydává žádný signál, např. použitím BT MUTE (PLAY/PAUSE).

Zkraťte vzdálenost od zdroje Bluetooth signálu. Maximální použitelná vzdálenost je okolo 10 m, záleží na okolním rušení a překážkách. Poblíž hranice dosahu může být zvuk nestabilní.

Odpojte Bluetooth zdroj stiskem a podržením tlačítka BT. Opětovně reproduktor připojte na straně vašeho Bluetooth zdroje zvuku.

Použijte jiný Bluetooth zdroj zvuku.

Reproduktor nelze zapnout

Zkontrolujte síťové napětí, napájecí adaptér, jeho kabel a správné zapojení konektoru napájení.

TECHNICKÉ ÚDAJE

Špičkový výstupní výkon: 200 W	(BS50), 100 W (BS30)
Odstup signálu od šumu: L/R: ≥	80 dB (A)
Vstupní citlivost: RCA: R/L: 650	± 50 mV
	Koaxiální: R/L: 500 ± 50 mV
	OPT: R/L: 500 ± 50 mFFS
	Bluetooth: R/L: 700 ± 50 mFFS
Frekvenční rozsah: 30 Hz – 30 kHz (BS50), 40 Hz – 18 kHz (BS30)
Formát USB: FAT/FAT32, WMA,	MP3
Basový měnič: 5,25" / 140 mm (BS50), 4" / 116 mm (BS30)
Výškový měnič: 1" hedvábná kalota
Zdroj energie: dodávaný DC adaptér 24 V (BS50), 21 V (BS30)
Baterie: 2× AAA
Příkon v pohotovostním režimu: < 0,5 W
Rozměry (š × v × h): 278 × 168 ×	240 mm (BS50), 220 × 150 × 160 mm (BS30)
Hmotnost: 4 kg (BS50), 1,9 kg (BS30)

Verze Bluetooth 5.0
Maximální výstupní výkon vysílače 100 mW při 2,4 GHz – 2,4835 GHz
Kodek SBC
Popis A2DP, AVRCP
SMC BS30
Nabíjecí adaptér Hodnota a přesnost Jednotka
Název nebo ochranná známka výrobce, ID a adresa společnosti	SHENZHEN FIT-POWER TECHNOLOGY CO., LTD201, No. 7, Rifu Road, East District, baishixiaCommunity, Fuyong Street, Bao’an District, SHENZHEN CITY Guangdong Province 518103	-
Identifikační kód modelu TP04-210150E	-
Vstupní napětí AC 110–240 V
Vstupní frekvence 50/60 Hz
Výstupní napětí 21 V
Výstupní proud 1,5	A
Výstupní výkon 31,5	W
Průměrná účinnost v aktivním režimu	87,1	%
Účinnost při nízké zátěži (10 %)	82,0	%
Spotřeba energie naprázdno	0,1	W
SMC BS50
Nabíjecí adaptér Hodnota a přesnost Jednotka
Název nebo ochranná známka výrobce, ID a adresa společnosti	SHENZHEN FIT-POWER TECHNOLOGY CO., LTD201, No. 7, Rifu Road, East District, baishixiaCommunity, Fuyong Street, Bao’an District, SHEnZHEN CITY Guangdong Province 518103	-
Identifikační kód modelu TP05-240208E	-
Vstupní napětí AC 110–240 V
Vstupní frekvence 50/60 Hz
Výstupní napětí 24 V
Výstupní proud 2,08	A
Výstupní výkon 49,9	W
Průměrná účinnost v aktivním režimu	88,0	%
Účinnost při nízké zátěži (10 %)	84,0	%
Spotřeba energie naprázdno	0,1	W

POKYNY A INFORMACE K LIKVIDACI VYŘAZENÝCH OBALOVÝCH MATERIÁLŮ

Obalový materiál odevzdejte k likvidaci do sběrného dvora.

LIKVIDACE VYŘAZENÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol umístěný na produktu, příslušenství nebo obalu upozorňuje na to, že s produktem nesmí být nakládáno jako s běžným domácím odpadem. Zlikvidujte prosím tento produkt ve sběrném dvoře určeném k recyklaci elektrických a elektronických zařízení. V některých státech Evropské unie nebo v některých evropských zemích můžete při nákupu ekvivalentního nového produktu vrátit vaše produkty místnímu prodejci.

Správnou likvidací tohoto produktu pomáháte chránit cenné přírodní zdroje a předcházet možným negativním dopadům na životní prostředí a lidské zdraví, ke kterým by mohlo dojít v důsledku nesprávné likvidace odpadu. Další podrobnosti vám poskytnou místní úřady nebo nejbližší sběrný dvůr pro likvidaci odpadu. Nesprávná likvidace tohoto typu odpadu může být předmětem udělení pokuty ze zákona.

Pro firmy v Evropské unii

Pokud potřebujete zlikvidovat elektrické nebo elektronické zařízení, požádejte vašeho prodejce nebo dodavatele o nezbytné informace.

Likvidace v zemích mimo Evropskou unii

Pokud chcete tento produkt zlikvidovat, požádejte o nezbytné informace o správném způsobu likvidace místní úřady nebo vašeho prodejce.

Tento produkt splňuje požadavky EU.

Tímto FAST ČR, a.s. prohlašuje, že typ rádiového zařízení SMC BS30 BS50 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.sencor.eu.

Text, design a technické údaje se mohou změnit bez předchozího upozornění a vyhrazujeme si právo provádět tyto změny.

Originální verze je v českém jazyce.

Adresa výrobce:

FAST ČR, a. s., U Sanitasu 1621, Říčany CZ-251 01
