SWM 101 - Hi-Fi Rendszer SENCOR - Ingyenes használati útmutató

Típus	Hi-Fi rendszer
Márka	Sencor
Modell	SWM 101
Méretek (Szé x Ma x Mé)	Kb. 250 x 120 x 250 mm (főegység)
Tömeg	Kb. 3.5 kg (főegység)
Tápellátás	AC 230 V ~ 50 Hz
Teljesítményfelvétel	30 W (max)
Kimenő teljesítmény	2 x 10 W RMS
Frekvenciatartomány	FM: 87.5 - 108 MHz; AM: 530 - 1710 kHz
Támogatott médiák	CD, CD-R, CD-RW, MP3 lemez
Audó bemenetek	AUX (3.5 mm jack), USB (MP3 lejátszáshoz)
Audó kimenetek	Fejhallgató (3.5 mm jack), Hangszóró csatlakozók
Hangszóró impedancia	4 ohm
Kijelző	LCD háttérvilágítással
Távirányító	Mellékelve
További jellemzők	Digitális tuner RDS-sel, alváskapcsoló, ébresztőóra
Tisztítási útmutató	Törölje le puha, száraz ruhával. Ne használjon folyékony tisztítószereket.
Biztonsági megjegyzések	Tartsa távol víztől és hőforrásoktól. Húzza ki a konnektorból, ha nem használja.
Javíthatóság	Lásd a szervizkézikönyvet; csak a biztosítékok cserélhetők a felhasználó által.
Mellékelt tartozékok	Távirányító, FM antenna, AM hurokantenna

Gyakran ismételt kérdések - SWM 101 SENCOR

Hogyan állítsam be az órát a Sencor SWM 101 készüléken?

Nyomja meg és tartsa lenyomva a Clock gombot a távirányítón vagy a főegységen. Használja a +/- gombokat az órák beállításához, majd nyomja meg újra a Clock gombot a percek beállításához. Nyomja meg a Clock gombot a megerősítéshez.

Csatlakoztathatom a mobiltelefonomat a SWM 101 készülékhez?

Igen, használja az AUX bemenetet (3,5 mm jack) az előlapon vagy a hátlapon. Csatlakoztassa telefonját egy szabványos 3,5 mm-es audiokábellel, és válassza az AUX forrást.

Milyen típusú lemezeket játszhatok le ezen a rendszeren?

A rendszer támogatja a CD, CD-R, CD-RW és MP3 lemezeket (adatlemezként rögzítve). Nem játszik le DVD vagy Blu-ray lemezeket.

Hogyan javíthatom az FM rádió vételt?

Nyújtsa ki teljesen a mellékelt FM antennát és állítsa be a helyzetét a legjobb vétel érdekében. AM esetén forgassa el a hurokantennát amíg a jel tiszta.

Használhatok USB tárolóeszközöket?

Igen, helyezzen be egy USB flash meghajtót MP3 fájlokkal az USB portba. Használja a forrás gombot a USB módra váltáshoz. Támogatott fájlrendszerek: FAT32.

Miért nincs hang a hangszórókból?

Ellenőrizze, hogy a hangszórók megfelelően vannak csatlakoztatva a hangszóró csatlakozóihoz (piros a +, fekete a -). Győződjön meg, hogy a rendszer nincs némítva és a hangerő fel van tekerve.

Hogyan tisztítsam a rendszert?

Húzza ki a készüléket. Használjon egy puha, száraz ruhát a külső felület letörléséhez. Ne használjon alkoholt, ammóniát vagy súrolószereket. A CD lencséhez használjon speciális lencsetisztítót.

Van a SWM 101-nek alváskapcsolója?

Igen, nyomja meg többször a Sleep gombot az időzítő beállításához 10 és 90 perc között. A rendszer automatikusan kikapcsol.

Mi a maximális teljesítmény?

A rendszer 2 x 10 W RMS teljesítményt szolgáltat 4 ohmos hangszórókba. A csúcsteljesítmény magasabb lehet, de az RMS a folyamatos érték.

Kicserélhetem a távirányítót?

Csere távirányító rendelhető a Sencor szervizközpontokból vagy hivatalos forgalmazóktól. A modellszám általában a távirányító hátoldalán található.

HASZNÁLATI ÚTMUTATÓ SWM 101 SENCOR

Telepítési kézikönyv & Használati útmutató 11

1 MP3/VJMA at olvas USB memóriából, hangjeleket továbbít a a jármű FM tunerén keresztül, így a zenét a kocsija sztereo lejátszóján élvezheti.

2 Támogat külső audio lejátszókat (mp3 lejátszó, CD, VCD, stb.)
3 199 frekvenciát közvetít (88,1 - 107,9 MHz).
4 Tápellátás a kocsi cigaretteújtóján (DC 12 V – 24 V). 5 Több EQ lehetőség: Live (élő), Rock, Classical (klasszikus zene), Normal, POP.
6 Frekvencia- és zeneisáv-beállítás funkció.
7 Az infravörös távirányítóval az útja biztonságos.
8 Egyedi kivitel, kiváló hangminőség*, extrém zenei élmény.

* USB csatlakoztatásnál. Analóg csatlakoztatásnál (audio bemenet) a minőség a többszörös átalakítás miatt kisebb, mint digitális csatlakoztatásánál.

Műszaki adatok:

Kiváló hangminőség teljes duplex kommunikációval

FM tartomány: 88,1 - 107,9 MHz (összesen 199 csatorna)

Csatorna-elválasztás: 40 dB

Frekvencia átvitel: 35 Hz - 20 kHz

Telepítési lehetőségek: Plug & drive: egyszerű csatlakoztatás a cigarettegyújtóra

Támogat: USB, audio kábel (line-in)

Audio bemenet: 2,5 mm sztereo jack

Üzemi feszültség: DC 12 V - 24 V

Telepítés:

1. Csatlakoztassa a készüléket a jármű cigarettagyújtójához.
2. Állítsa a készülék adófrekvenciáját úgy, hogy megfeleljen az FM sávú 88,1 - 107,9 MHz csatornának.
3. Állítsa a jármű fm csatornáját azonos csatornára, mint a készüléké – így a készüléken zenét játszhat le FLASH disk eszközről vagy más forrásról a vonalbemeneten (line-in).

A lejátszó-használat távirányítóval vagy anélkül:

LED kijelző.

1. Normál lejátszás módban az aktuális frekvencia kijelzése.
2. A NEXT/VOL+ vagy PREV/VOL- gomb hosszú lenyomásával az előlapon a LED kijelzőn módosítja a jelenlegi hangerőt.
3. A NEXT/PREV gomb rövid lenyomásával az előlapon vagy a távirányítón a LED kijelzőn módosítja a jelenlegi zeneszám számát.
4. A CH gomb rövid lenyomásával az előlapon vagy a távirányítón aktiválja a csatorna kiválasztást, majd a NEXT/VOL+ vagy PREV/VOL- gomb rövid lenyomásával az előlapon vagy a CH+/CH- gombbal a távirányítón a LED kijelzön módosítja a jelenlegi frekvenciát.
5. A Play gomb lenyomásával az előlapon vagy a távirányítón rendes lejátszás közben megjeleníti a LED kijelzőn a jelenlegi zene számát.
6. Nyomja meg az EQ gombot – a LED kijelzőn megjelenik az aktuális ekvalizer mód (EQ) (E-0: Normal - Normál, E-1: Rock - Rock. E-2: POP - Pop, E-3: Classical – Klasiszikus zene, E-4: Live – Élő zene).

Gombok az előlapon

1. CH gomb: Aktiválja a frekvencia-beállítást a gomb rövid lenyomásával. Ebben a szakaszban eltolhatja a frekvenciát 0,1 MHz-cel a NEXT/VOL+ vagy PREV/VOL- gomb megnyomásával, a kívánt frekvencia beállítása után erősítse meg a CH gomb rövid lenyomásával.
2. NEXT/VOL+ vagy PREV/VOL- gomb: Rövid lenyomással kiválasztja az előző vagy következő zeneszámot, hosszú lenyomással aktiválja a hangerő-beállítást.
3. PLAY gomb: Röviden lenyomva aktiválhatja a lejátszás (Play) vagy szünet (Pause) módot, hosszan lenyomva módosíthatja az ismétlés módot (ONE - Egy zeneszám, ALL - Mind, RANDOM - Véletlenszerű kiválasztás).

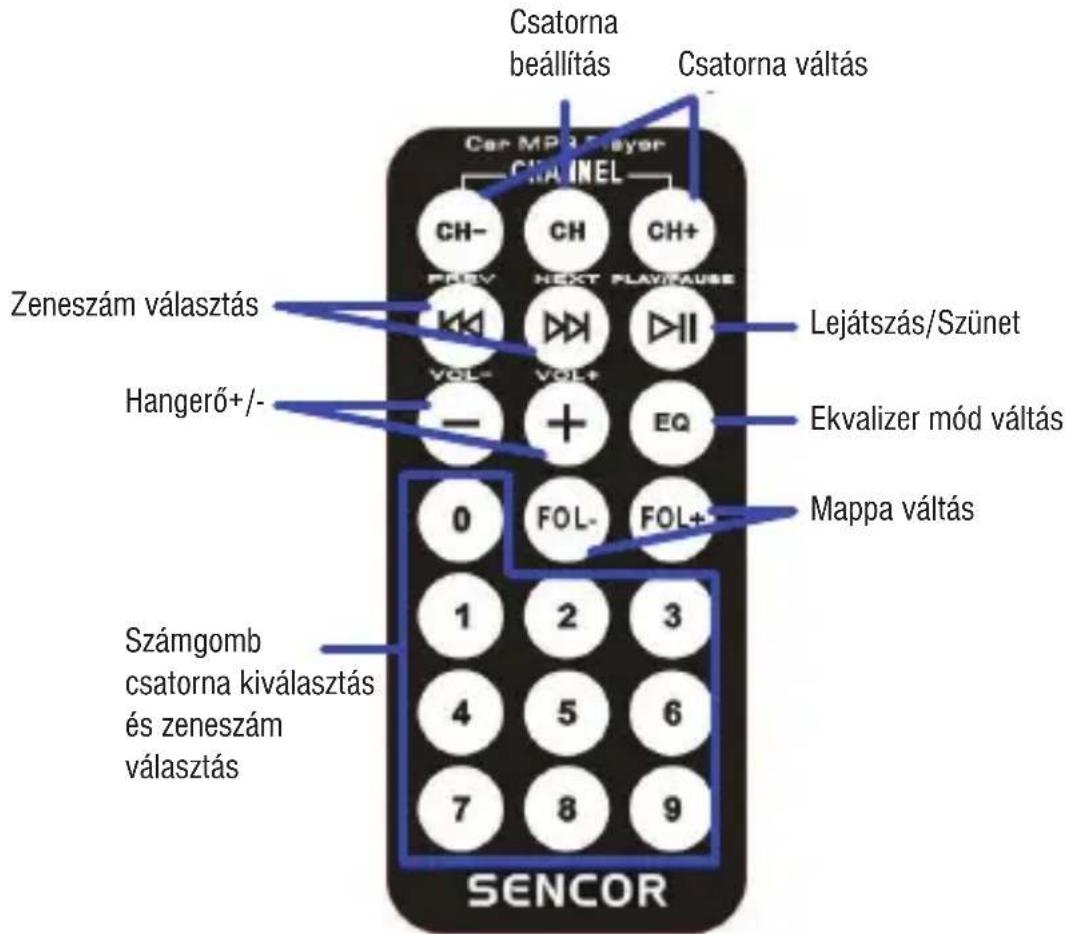

Távirányító

1. CH+/CH- (Csatorna+/-) gomb: Frekvencia beállítás 0,1 MHz-enként - rövid lenyomással.
2. CH (Csatorna) gomb: Csatorna beállítás a frekvencia beállítása után a CH+/CH- gombbal vagy csatorna megadás számgombbal.
3. PREV/NEXT (Előző/Következő) gomb: Előző vagy következő zeneszám kiválasztása.
4. +/- gomb: Hangerő növelés vagy csökkentés.
5. PLAY (Lejátszás) gomb: Lejátszás vagy leállítás - rövid lenyomással.
6. EQ (Ekvalizer) gomb: Választható ekvalizer: Normal (Standard), Rock (Rock); POP (Pop); Classical (Komolyzene); Live (Élő koncert);
7. FOL+/FOL- (Mappa+/-): A zeneszámokat tartalmazó mappa kiválasztása.
8. Számgombokat: A zeneszám közvetlen megadása a számgombokkal; a csatorna közvetlen megadása számgombokkal és azt követően a CH gomb lenyomásával.

UTASÍTÁSOK ÉS TÁJÉKOZTATÓ A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓAN

A használt csomagolóanyagokat az önkormányzat által kijelölt hulladéklerakó helyre helyezze el!

Ez a jelzés a terméken vagy a kísérő dokumentációban azt jelzi, hogy az elektromos vagy elektronikus termék nem dobható háztartási hulladék közé. A helyes megsemmisítéshez és újrafelhasználáshoz ezen termékeket kijelölt hulladékgyűjtő helyre adja le. Az EU országaiban vagy más európai országokban a termékek visszaválthatóak az eladóhelyen azonos új termék vásárlásánál. A termék helyes megsemmisítésével segít megelőzni az élőkörnyezetre és emberi egészségre kockázatos lehetséges veszélyek kialakulását amelyek a hulladék helytelen kezelésével adódhatnának. További részletekről érdeklődjön a helyi hatóságnál vagy a legközelebbi gyűjtőhelyen. Az ilyen fajta hulladék helytelen megsemmisítése a helyi előírásokkal összhangban bírsággal sújtható.

Vállalkozások számára a Európai Unióban

Ha meg akarja semmisíteni az elektromos vagy elektronikus berendezést, kérje a szükséges információkat az eladójától vgy beszállítójától.

Megsemmisítés Európai Unión kívüli országban

Ez a jelzés az Európai Unióban érvényes. Ha meg akarja semmisíteni a terméket, kérje a szükséges információkat a helyes megsemmisítésről a helyi hivataloktól vagy az eladójától.

Ez a termék teljesíti minden rá vonatkozó EU irányelv alapvető követelményét.

Változtatások a szövegben, kivitelben és műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek és minden módosításra vonatkozó jog fenntartva.
