| Typ produktu | LED solární reflektor |
| Značka | Livarno Lux |
| Model | LSS 520 A1 |
| Rozměry (reflektor včetně držáku) | Přibl. 11,4 x 16,5 x 15,6 cm (Š x V x H) |
| Rozměry (solární panel bez montážního plechu) | Přibl. 21 x 16 x 1,6 cm (Š x V x H) |
| Hmotnost (reflektor) | Přibl. 677 g |
| Hmotnost (solární panel včetně montážního plechu) | Přibl. 540 g |
| Příkon (celkový) | 8,6 W ±10 % (při 520 lm, plně nabitá baterie) |
| Příkon (pouze LED) | 6,0 W ±10 % (při 520 lm, plně nabitá baterie) |
| Typ baterie | Lithium-iontová, 1 800 mAh / 7,4 V (vestavěná, nevyjímatelná) |
| Typ solárního panelu | Polykrystalický, 3,5 W / 14,5 V |
| Typ LED | 9 x 1 W max., teplota barev 5000 K ±500 K, 520 lm ±5 % |
| Životnost LED | Přibl. 25 000 h |
| Detekční úhel pohybového senzoru | Max. 180° |
| Dosah pohybového senzoru | Max. 12 m (nastavitelný) |
| Doba svícení (nastavitelná) | Přibl. 10 s až 4 min |
| Úroveň přepínání za soumraku | 5 lux ±5 lux až 20 000 lux ±10 lux |
| Třída ochrany | IP44 (odolný proti stříkající vodě) |
| Délka kabelu (solární panel k reflektoru) | Přibl. 3 m |
| Montáž | Montáž na zeď (vyžaduje pevný podklad, např. beton) |
| Zamýšlené použití | Venkovní, ne komerční (např. zahrada, garáž) |
| Záruka | 3 roky od data nákupu |
| Shoda | CE, směrnice EMC 2014/30/EU, směrnice o nízkém napětí 2014/35/EU, ErP 2009/125/ES, RoHS 2011/65/EU |
| Údržba | Čistěte měkkým suchým hadříkem; nepoužívejte kapaliny ani rozpouštědla |
| Opravitelnost | LED diody nejsou vyměnitelné; baterie je vestavěná a nevyjímatelná |
Často kladené otázky - HG01045 Livarno Lux
Dotazy uživatelů ohledně HG01045 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nezařazeno ve formátu PDF zdarma! Najděte svůj návod HG01045 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HG01045 značky Livarno Lux.
NÁVOD K OBSLUZE HG01045 Livarno Lux
Zodnja posodobrav - Akkudwace na zámite nejovajich informa Atepráčníci na výklady nevislostí informáčníci. Švad del křovatu
11/2013-Ident-No:LSS 520 A:112015-1
CB
Užvateľká přínučka a nísmace o (ořízbě
⑩
Použití v souladu s určeným účelem 44
Rozsah dodávky 44
Technické údaje 45
Bezpečnostní pokyny 46
Autorské právo 48
Před uvedením do provozu 49
Vhodné montážní místo....49
Potřebné nářadí 49
Před montáží....50
Montáž....51
Uvedení do provozu....52
Nastavení pohybového čidla 52
Nastavení doby svícení (TIME) 52
Nastavení citlivosti čidla (SENS) 52
Nastavení citlivosti čidla na světlo (LUX) 53
Údržba/čištění 53
Řešení problémů 53
Pokyny k ochraně životního prostředí a informace k likvidaci 54
Shoda....54
Informace k záruce a provádění servisu.... 55
Úvod
Děkujeme Vám, že jste se rozhodli pro výrobek LIVARNO LUX..
Použití v souladu s určeným účelem
LED solární reflektor není určen ke komerčnímu použití. Reflektor je určen k provozu ve venkovních prostorách, zejména v místech, kde není k dispozici elektrická připojka (např. garáže nebo zahradní domky). Vestavěný LED světelný zdroj zajišťuje dobré osvětlení. Pohybové čidlo zaznamenává pohyby a automaticky zapíná a vypíná LED solární reflektor. Přístroj splňuje všechny platné normy a standardy související se shodou CE. Pokud bude na LED solárním reflektoru provedena změna bez souhlasu výrobce, není již zaručeno dodržení těchto norem.
Rozsah dodávky
Vyjměte přístroj a všechny díly příslušenství z obalu. Odstraňte veškerý obalový materiál a zkontrolujte, zda jsou všechny díly kompletní a nepoškozené. V případě neúplné nebo poškozené dodávky se prosím obraťte na výrobce.
• LED solární reflektor LSS 520 A1
- Solární panel
- Montážní materiál pro LED solární reflektor (2 x šroub velký a 2 x hmoždinka velká)
- Montážní materiál pro solární panel (4 x šroub malý a 4 x hmoždinka malá)
- Návod k obsluze s bezpečnostními pokyny
Tento návod k obsluze je opatřen rozkládací obálkou. Na vnitřní straně obálky je vyobrazen LED solární reflektor s vyznačenými čísly. Čísla mají následující význam:
1 LED solární reflektor LSS 520 A1
2 Zapínání/vypínání
3 Montážní závěs
4 Stavěcí šroub
5 Pohybové čidlo
6 Kabel (se zdířkou)
7 Solární panel
8 Kabel (s konektorem)
9 Regulátor LUX
10 Regulátor SENS
11 Regulátor TIME
Technické údaje
LED solární reflektor (1):
| Značka: LIVARNO LUX | |
| Označení modelu: LSS 520 A1 | |
| Světelný zdroj: LG LED: 9 x max. 1 W | |
| Barevná teplota LED: 5000 K +/-500 K | |
| Ra (index reprodukce barev LED): 80 | |
| Úhel vyzarování LED: cca 120° | |
| Životnost LED: cca 25 000 hod. | |
| Max. doba svícení (při plně nabitém akumulátoru): | cca 1,3 hod. |
| Provozní napětí: 12 V (napájení pouze solárním panelem) | |
| Li-ion akumulátor: 1 800 mAh / 7,4 V | |
| Příkon kompletního reflektoru | 8,6 W +/-10% (při 520 lm a plně nabitém akumulátoru) |
| Celkový příkon světelných zdrojů LED | 6,0 W +/-10% (při 520 lm a plně nabitém akumulátoru) |
| Celkový světelný tok (s krytem) 520 lm +/-5% (s plně nabitým akumulátorem) | |
| Druh ochrany: IP44 (ochrana proti vystřikující vodě) | |
| Rozměry (Š x V x H): | cca 11,4 x 16,5 x 15,6 cm (s montážním závěsem) |
| Hmotnost: cca 677 g |
Solární panel (7):
| Typ: Polykrystalický / 3,5 W / 14,5 V | |
| Délka spojovacího kabelu: cca 3 m | |
| Rozměry (Š x V x H): 21 x 16 x 1,6 cm (bez montážní desky) | |
| Hmotnost (vč. montážní desky): cca 540 g |
Pohybové čidlo (5):
| Detekční úhel čidla: | max. 180° |
| Dosah čidla (nastavitelný): max. 12 m | |
| Úroveň soumraku: 5 lux +/- 5 lux až 20 000 lux +/- 10 lux | |
| Vychýlení (mechanické): cca 150° horizontálně | / cca 180° vertikálně |
| Doba svícení (nastavitelná): cca 10 s +/- 5 s až | 4 min +/- 1 min |
Technická data a design mohou být změněny bez předchozího oznámení.
Bezpečnostní pokyny
Před prvním použitím LED solárního reflektoru (1) si prosím pečlivě přečtěte následující pokyny a respektujte všechny výstražné pokyny, a to i v případě, že ovládáte zacházení s elektronickými přístroji. Tento návod k obsluze si dobře uschovejte pro budoucí nahlížení. Pokud LED solární reflektor (1) prodáte nebo předáte jinému uživateli, bezpodmínečně odevzdejte také tento návod k obsluze, který je součástí přístroje.
NEBEZPEČÍ! Tento symbol s upozorněním „NEBEZPEČÍ“ označuje hrozící nebezpečnou situaci, která, pokud jí nebude zamezeno, může vést k těžkým zraněním nebo dokonce ke smrti.
VAROVÁNÍ! Tento symbol s upozorněním „VAROVÁNÍ“, označuje důležité pokyny pro bezpečný provoz LED solárního reflektoru (1) k ochraně uživatele.
Tento symbol označuje další informativní upozornění k danému tématu.
Nebezpečí požáru: LED solární reflektor (1)
namontujte ve vzdálenosti minimálně 0,5 m od ozařovaných materiálů. Nadměrný vývoj tepla může zapříčinit vznik požáru.
Každý prasklý ochranný kryt je třeba vyměnit.
NEBEZPEČÍ! Elektrické přístroje nepatří do dětských rukou.
Také osoby s omezenými duševními, senzorickými a motorickými schopnostmi by měly elektrické přístroje používat jen v rámci svých možností. Nikdy nenechávejte osoby s omezenými duševními, senzorickými a motorickými schopnostmi bez dozoru používat elektrické přístroje. Výjimkou je, že byly tyto osoby odpovídajícím způsobem poučeny, anebo že jsou pod dozorem osoby odpovídající za jejich bezpečnost. Děti musí být vždy pod dozorem, aby bylo zaručeno, že si s tímto přístrojem nebudou hrát. Během montáže LED solárního reflektoru (1) držte děti v bezpečné vzdálenosti od pracovní oblasti. Součástí dodávky je velký počet drobných dílů, které mohou být v případě spolknutí nebo vdechnutí nebezpečné životu. Děti nedokáží v každé situaci správně rozeznat možná nebezpečí. Udržujte také obalové fólie z dosahu dětí. Hrozí nebezpečí udušení.
NEBEZPEČÍ! Pokud si všimnete vývoje kouře, nezvyklých
zvuků nebo nezvyklého zápachu, okamžitě LED solární reflektor (1) vypněte. V těchto případech nesmíte přístroj dále používat, dokud odborník neprovede kontrolu přístroje. V žádném případě nevdechujte kouř vznikající při možném požáru přístroje. Pokud byste přesto kouř vdechli, vyhledejte lékaře. Vdechování kouře může být zdraví nebezpečné.
NEBEZPEČÍ! Kryt LED solárního reflektoru (1) a solární panel (7) se nesmí poškodit. Poškozený kryt představuje nebezpečí poranění.
NEBEZPEČÍ! Nepoužívejte LED solární reflektor (1) ve výbušném prostředí, ve kterém se vyskytují hořlavé plyny a páry nebo hořlavý prach. Hrozí nebezpečí výbuchu.
NEBEZPEČÍ! V žádném případě nepoužívejte optické přístroje, jako například zvětšovací skla, abyste se podívali přímo do světelného paprsku. Může to vést k poškození zraku. Při podezření na poškození očí ihned vyhledejte lékaře.
VAROVÁNÍ! Na LED solární reflektor (1) a solární panel (7) nikdy nezavěšujte žádné předměty. Kryt není určen k umístování zátěže. Mohlo by totiž dojít k poškození LED solárního reflektoru (1) nebo solárního panelu (7).
Autorské právo
Veškerý obsah tohoto návodu k obsluze podléhá autorskému právu a čtenáři je poskytován výhradně jako zdroj informací. Jakékoliv kopírování nebo reprodukování dat a informací bez výslovného písemného
souhlasu autora je zakázáno. To se týká také komerčního využití obsahu a dat. Text a obrázky odpovídají technickému stavu při odevzdání do tisku. Změny vyhrazeny.
Před uvedením do provozu
Vyjměte LED solární reflektor (1) a montážní materiál z obalu.
Zkontrolujte případné poškození LED solárního reflektoru (1). Poškozený LED solární reflektor (1) neuvádějte do provozu.
Před prvním uvedením do provozu úplně nabijte vestavěný li-ion akumulátor. Dbejte na to, aby se vypínač pro zapínání/vypínání (2) nacházel v poloze „OFF“.
Doba nabíjení závisí na slunečním svitu. Za jasného slunečného počasí trvá nabití cca 3 dny (vždy při 4 hodinách a cca 60 000 luxech).
Vhodné montážní místo
Pečlivě vyberte montážní místo a dobře se připravte na montáz.
Připravte si všechny jednotlivé součásti, potřebné nástroje a montážní materiál tak, abyste je měli srovnané a po ruce.
LED solární reflektor (1) se smí montovat pouze na pevný podklad, např. zdivo.
LED solární reflektor (1) neinstalujte nad zdrojem tepla nebo v bezprostřední blízkosti jiných zdrojů světla. Při výběru montážního místa se říd’te také vyobrazením [D] na obálce.
Vestavěný akumulátor LED solárního reflektoru (1) bere nabíjecí proud výhradně ze solárního panelu (7), který je součástí dodávky. Délka kabelu (8) je cca 3 metry. Montážní místo solárního panelu (7) je proto třeba vybrat tak, aby bylo po montáži možné konektor bez problému spojit se zdířkou na kabelu (6) LED solárního reflektoru (1). Přitom je třeba dbát na to, aby byl kabel (8) položen tak, aby nikomu nepřekážel, a aby přes něj nikdo nemohl klopýtnout. V ideálním případě vyberte pro solární panel (7) světlé montážní místo se slunečním svitem.
Montážní místo vyberte tak, aby byl LED solární reflektor (1) chráněn před větrem, deštěm a nečistotami.
Předem se informujte, jaký montážní materiál je vhodný pro Vámi zvolené montážní místo. K LED solárnímu reflektoru (1) je přiložen vhodný montážní materiál pro beton.
Potřebné nářadí
Následující nářadí není obsaženo v dodávce. Tento seznam slouží k Vaší orientaci. Přesné vlastnosti potřebného nářadí jsou dány individuálními podmínkami v místě montáže.
Žebřík
Vodováha, skládací metr, tužka
Vrtačka s vrtákem
Křížový šroubovák, plochý šroubovák
Otevřený klíč, kombinované kleště, štípací kleště
Před montáží
Při vrtání otvorů dbejte na to, aby nedošlo k poškození vedení nacházejících se ve zdi.
K montáži použijte vhodné nářadí.
Před montáží se seznamte s jednotlivými součástmi LED solárního reflektoru (1), s pokyny a obrázky obsaženými v tomto návodu, a řídte se jimi.
Montáž
LED solární reflektor (1):
Sundejte montážní závěs (3) z LED solárního reflektoru (1).
Použijte montážní závěs (3) jako předlohu pro vyznačení dvou vnějších vrtaných otvorů.
Nyní vyvrtejte dva otvory a připevněte montážní závěs (3) za pomoci velkých hmoždinek a šroubů z obsahu dodávky.
Nyní připevněte LED solární reflektor (1) na montážní závěs (3). Použijte k tomu šrouby, pérové podložky a podložky, které jste předtím odstranili. Dbejte na to, aby se pérové podložky nacházely mezi LED solárním reflektorem (1) a montážním závěsem (3). Podložky musí být umístěny mezi hlavou šroubu a montážním závěsem (3).

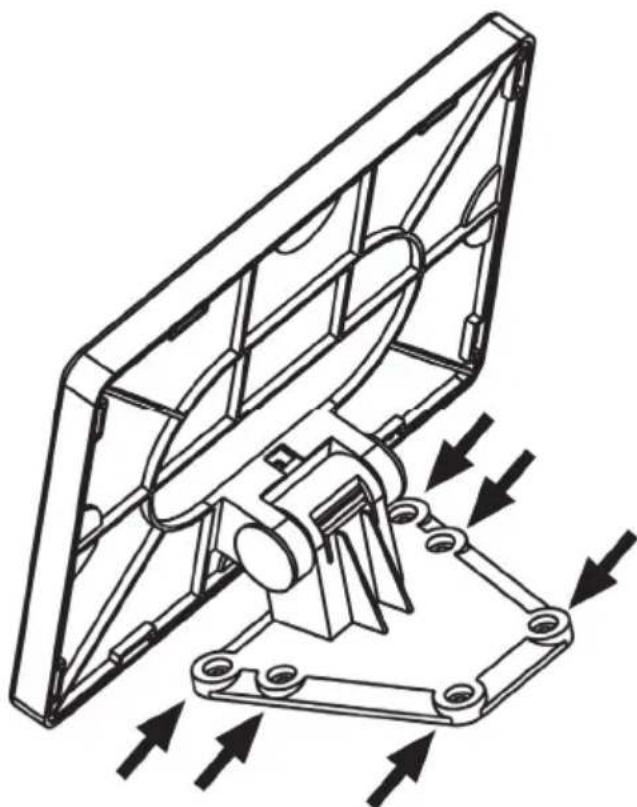

Solární panel (7):
Na zadní straně solárního panelu (7) se nachází montážní deska se 6 otvory pro šrouby.
Použijte 4 malé šrouby a hmoždinky pro připevnění solárního panelu na zvoleném montážním místě. Podle podmínek montážního místa si můžete vybrat 4 libovolné otvory v montážní desce, ideálně by se ale měly 2 otvory nacházet vpravo a 2 vlevo. Solární panel (7) je s montážní deskou spojen otočným kloubem. Nastavte montážní desku tak, abyste mohli 4 malé šrouby pohodlně utáhnout rukou.
Potom položte kabel (8) a spojte konektor se zdířkou kabelu (6) LED solárního reflektoru (1).
Solární panel (7) je s montážní deskou spojen otočným kloubem. Natočte solární panel tak, aby byl dopad světla co největší.
Zapněte LED solární reflektor (1) pomocí vypínače pro zapínání/vypínání (2) tak, že vypínač uvedete do polohy „ON“.
Nastavení pohybového čidla
Dbejte na to, aby se v oblasti sledované pohybovým čidlem (5) nevyskytovaly žádné pohyby, které nemají být zachyceny (např. cesty, ulice).
Nastavení citlivosti pohybového čidla (5) na světlo byste měli provést za takových světelných poměrů, za kterých by měl být LED solární reflektor (1) aktivní.
- Nasměrujte pohybové čidlo (5) tak, aby dokázalo pokud možno dobře pokrýt požadovanou oblast. Zorný úhel nesmí omezovat překážky apod.
- Pohybové čidlo (5) můžete natočením nasměrovat v horizontálním směru.
- Pro nasměrování pohybového čidla (5) ve vertikálním směru musíte nejprve uvolnit stavěcí šroub (4). V momentě, kdy se pohybové čidlo (5) nachází v požadované poloze, musíte stavěcí šroub (4) utáhnout.
Nastavení doby svícení (TIME)
Pomocí regulátoru TIME (11) na spodní straně pohybového čidla (5) nastavte dobu svícení (cca 10 s až 4 min). Pokud chcete dobu svícení prodloužit, otočte regulátorem TIME (11) ve směru hodinových ručiček (směr +), resp. pokud chcete dobu svícení zkrátit, otočte regulátorem proti směru hodinových ručiček (směr -).
Povšimněte si prosím:
Pro udržení nízké spotřeby akumulátoru byste měli podle Vašich potřeb zvolit pokud možno co nejkratší dobu svícení.
Ve stavu při dodání je doba svícení nastavena na cca jednu minutu.
Nastavení citlivosti čidla (SENS)
Pomocí regulátoru SENS (10) na spodní straně pohybového čidla (5) nastavte citlivost čidla. Pokud chcete citlivost čidla zvýšit, otočte regulátorem SENS (10) ve směru hodinových ručiček (směr +), resp. pokud chcete citlivost čidla snížit, otočte regulátorem proti směru hodinových ručiček (směr -). Čím vyšší je citlivost, tím větší je oblast sledovaná pohybovým čidlem (maximálně 12 metrů).
Nastavení citlivosti čidla na světlo (LUX)
Pomocí regulátoru LUX (9) na spodní straně pohybového čidla (5) nastavte citlivost čidla na světlo. Zde určujete, při jakých světelných poměrech má soumrakové čidlo zareagovat a LED solární reflektor (1) zapnout nebo vypnout.
Pokud regulátorem LUX (9) otočíte ve směru hodinových ručiček (směr ), zareaguje pohybové čidlo (5) při světlejších světelných poměrech.
Pokud regulátorem LUX (9) otočíte proti směru hodinových ručiček (směr C), zareaguje pohybové čidlo (5) při tmavších světelných poměrech.
Údržba/čištění
Údržba
Světelný zdroj LED solárního reflektoru (1) je tvořen 9 LED s dlouhou životností. Tyto LED nelze vyměnit a nevyžadují žádnou údržbu.
Čištění
Zajistěte, aby se do krytu LED solárního reflektoru (1) nedostaly žádné tekutiny. LED solární reflektor (1) by se mohl poškodit.
K čištění LED solárního reflektoru (1) a solárního panelu (7) použijte měkký, suchý hadřík, ale v žádném případě rozpouštědla nebo čisticí prostředky, které narušují plasty. Při silnějším znečištění použijte pouze mírně navlhčený hadřík.
Řešení problémů
Nezapíná se světlo
Vypínač pro zapínání/vypínání (2) je v poloze „OFF“.
Pohybové čidlo (5) není správně nasměrováno. Upravte nasměrování.
Vestavěný akumulátor je zcela prázdný. Přesvědčte se, že je solární panel (7) správně nasměrovaný a zcela nabijte akumulátor. Rovněž zkrat'te dobu svícení, čímž snížíte spotřebu energie z akumulátoru. Pro kompletní nabití akumulátoru by měl být vypínač pro zapnutí/vypnutí (2) během nabíjení v poloze „OFF“. Po skončení nabíjení přepněte vypínač pro zapínán/vypínání (2) opět do polohy „ON“.
Doba nabíjení je závislá na slunečním svitu. Za jasného slunečného počasí trvá nabití cca 3 dny (vždy při 4 hodinách a cca 60 000 luxech).
Světlo se rychle zapíná a vypíná
Čidlo je rušeno cizím světlem nebo světlými plochami odrážejícími světlo. Odstraňte zdroj cizího světla nebo rušící povrchy.
Nevypíná se světlo
V oblasti sledované pohybovým čidlem (5) se nacházejí osoby nebo předměty. Odstraňte je.
LED solární reflektor (1) se pohybuje ve větru, także se pohybové čidlo (5) neustále aktivuje. Upevněte LED solární reflektor (1) pouze na stabilním montážním místě.
Pokyny k ochraně životního prostředí a informace k likvidaci
Přístroje označené tímto symbolem podléhají evropské směrnici 2012/19/EU. Všechny elektrické a elektronické přístroje musí být likvidovány odděleně od domácího odpadu na místech k tomu určených státem.
Náležitou likvidací starého přístroje zabráníte zátěži životního prostředí a ohrožení Vašeho osobního zdraví. Další informace k likvidaci starého přístroje podle předpisů obdržíte u městské správy, ve sběrném dvoře nebo v obchodě, ve kterém jste přístroj koupili.
Vestavěný akumulátor nelze vyjmout k likvidaci!
Také obal zlikvidujte v souladu s ochranou životního prostředí. Kartonáž lze odevzdat k recyklování ve sběrných surovinách nebo ve veřejných sběrných dvorech. Fólie a plasty z dodávky jsou shromažďovány Vaší místní organizací pověřenou likvidací odpadu a jsou likvidovány v souladu s ochranou životního prostředí.
Shoda
Tento přístroj odpovídá základním požadavkům a ostatním relevantním předpisům směrnice pro elektromagnetickou kompatibilitu 2014/30/EU, směrnice pro nízkonapěťová zařízení 2014/35/EU, směrnice pro omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních 2009/125/EC a směrnice pro ekodesign výrobků spojený se spotřebou energie 2011/65/EU.
Kompletní CE prohlášení o shodě si můžete vyžádat prostřednictvím e-mailové zprávy zaslané na adresu: ce@targa.de
Informace k záruce a provádění servisu
Záruka TARGA GmbH
Vážená zákaznice, vážený zákazníku,
Na přístroj obdržíte záruku 3 roky od data nákupu. V případě závad na tomto produktu můžete vůči prodávajícímu uplatnit svá zákonná práva. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční lhůta začíná datem zakoupení. Dobře si prosím uschovejte originál pokladního dokladu. Tento doklad potřebujete k prokázání nákupu. Dojde-li do tří let od data zakoupení tohoto výrobku k materiálové či výrobní vadě, pak výrobek - dle naší volby - bezplatně opravíme nebo vyměníme.
Záruční lhůta a zákonné nároky z vad
Záruční lhůta se plněním neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození a závady, které se vyskytují již při zakoupení, musí být nahlášeny ihned po vybalení. Opravy po uplynutí záruční doby jsou zpoplatněny.
Rozsah záruky
Přístroj byl pečlivě vyroben dle nejpřísnějších kvalitativních směrnic a před dodáním svědomitě zkontrolován. Záruční plnění platí pro materiálové a výrobní vady. tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny normálnímu užívání a mohou být roto považovány za opotřebované součástky, nebo jsou zhotoveny pro poškození na rozbitných částech, např. spínačích, akumulátorech nebo ze skla. Záruku není možno uplatnit, je-li výrobek poškozen, neodborně používán nebo udržován. Pro řádné užívání výrobku musí být přesně dodrženy všechny pokyny uvedené v návodech. Účelům použití a postupům, které návod k použití nedoporučuje nebo před nimiž varuje, je třeba se vyhnout. Výrobek je určen pouze pro soukromé a ne pro průmyslové využití. Záruční plnění zaniká při zneužití nebo neodborném použití, použití síly při zásahu, který nebyl proveden naším autorizovaným servisem. Opravou nebo výměnou výrobku nezačíná nová záruční doba.
Vyřizování záručního plnění
Abychom zajistili rychlé zpracování vaší záležitosti, postupujte dle následujících pokynů:
- Před uvedením Vašeho výrobku do provozu si prosím přečtěte přiloženou dokumentaci. Pokud by došlo k problému, který není tímto způsobem možno vyřešit, obraťte se prosím na naši zákaznickou linku.
- Pro veškeré požadavky z vaší strany si připravte pokladní doklad a číslo výrobku popř., je-li k dispozici, i sériové číslo jako doklad o koupi.
- Pro případ, že není možné telefonické řešení, zahájí naše zákaznická linka v závislosti na přičině chyby další servisní postup.
Servis
Telefon: 02 - 34 102 195
E-mailový: service.CZ@targa-online.com
IAN: 275085
Výrobce:
Uvědomte si, prosím, že následující adresa není adresou servisu. Nejprve kontaktujte výše uvedené servisní místo.
TARGA GmbH
Coesterweg 45
59494 SOEST
GERMANY
Obsah
Úvod 58
Bezpečnostné pokyny 60
Údržba a čistenie....67
1 Solárna LED lampa LSS 520 A1
2 Vypínač
3 Montážny rámik
4 Aretačná skrutka
5 Pohybový senzor
6 Kábel (so zásuvkou)
7 Solárny panel
8 Kábel (so zástrčkou)
9 Ovládač „LUX“
10 Ovládač „SENS“
11 Ovládač „TIME“
Technické údaje
Solárna LED lampa (1):
s obalovými fóliami. Hrozí nebezpečenstvo udusenia.
Vyberte solárnu LED lampu (1) a montážny materiál z obalov.
Zapnite solárnu LED lampu (1) vypínačom (2) tak, že vypínač prepnete do polohy „ON“ (=zapnuté).
Nastavenie dížky osvetlenia (TIME)
Dížku osvetlenia v rozsahu od pribl. 10 sekúnd do 4 minút možno nastavit ovládačom „TIME“ (11) na spodnej strane pohybového senzora (5). Dížka osvetlenia sa zvyšuje otáčaním ovládača „TIME“ (11) v smere hodinových ručičiek (smer +), a naopak sa skracuje otáčaním proti smeru hodinových ručičiek (smer -).
Pamätajte si:
Ak má súmrakový senzor (5) reagovat' pri vyššej hladine osvetlenia, otáčajte ovládač „LUX“ (9) v smere hodinových ručičiek (smer 🚙️).
Vypínač (2) je v polohe „OFF“ (vypnuté).
Nesprávne nasmerovaný pohybový senzor (5). Upravte nasmerovanie senzora.
Zabudovaná nabíjacia batéria je celkom vybitá. Zaistite, aby bol solárny panel (7) správne nasmerovaný, a plne nabite batériu. Podl'a okolností skráťte dĺžku osvetlenia, aby sa tak znížila spotreba energie z nabíjacej batérie. Aby sa batéria plne nabila, mal by byť vypínač (2) počas nabíjania v polohe „OFF“ (=vypnuté). Po skončení nabíjania zariadenie znovu zapnite otočením vypínača do polohy „ON“ (=zapnuté).
Zabudovaná nabíjacia batéria nie je na účely likvidácie vyberatel'ná!
Vážená zákazníčka, vážený zákazník,
Záručná doba a zákonné nároky z titulu chyby
- Úvod
- Použití v souladu s určeným účelem
- Rozsah dodávky
- Technické údaje
- Bezpečnostní pokyny
- Autorské právo
- Před uvedením do provozu
- Vhodné montážní místo
- Potřebné nářadí
- Před montáží
- Montáž
- LED solární reflektor (1):
- Solární panel (7):
- Nastavení pohybového čidla
- Nastavení doby svícení (TIME)
- Nastavení citlivosti čidla (SENS)
- Nastavení citlivosti čidla na světlo (LUX)
- Údržba/čištění
- Údržba
- Čištění
- Řešení problémů
- Nezapíná se světlo
- Světlo se rychle zapíná a vypíná
- Nevypíná se světlo
- Pokyny k ochraně životního prostředí a informace k likvidaci
- Vestavěný akumulátor nelze vyjmout k likvidaci!
- Shoda
- Informace k záruce a provádění servisu
- Záruka TARGA GmbH
- Záruční podmínky
- Záruční lhůta a zákonné nároky z vad
- Rozsah záruky
- Vyřizování záručního plnění
- Servis
- Výrobce:
- Obsah
- Nastavenie dížky osvetlenia (TIME)
- Zabudovaná nabíjacia batéria nie je na účely likvidácie vyberatel'ná!
- Záručná doba a zákonné nároky z titulu chyby
Značka : Livarno Lux
Model : HG01045
Kategorie : Nezařazeno
