HG01045 - Unkategorisiert Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	LED-Solarstrahler
Marke	Livarno Lux
Modell	LSS 520 A1
Abmessungen (Strahler, inkl. Halterung)	Ca. 11,4 x 16,5 x 15,6 cm (B x H x T)
Abmessungen (Solarmodul, exkl. Montageplatte)	Ca. 21 x 16 x 1,6 cm (B x H x T)
Gewicht (Strahler)	Ca. 677 g
Gewicht (Solarmodul, inkl. Montageplatte)	Ca. 540 g
Leistungsaufnahme (Gesamt)	8,6 W ±10 % (bei 520 lm, vollgeladener Akku)
Leistungsaufnahme (nur LEDs)	6,0 W ±10 % (bei 520 lm, vollgeladener Akku)
Akkutyp	Lithium-Ionen, 1.800 mAh / 7,4 V (fest verbaut, nicht entnehmbar)
Solarmodultyp	Polykristallin, 3,5 W / 14,5 V
LED-Typ	9 x 1 W max., Farbtemperatur 5000 K ±500 K, 520 lm ±5 %
LED-Lebensdauer	Ca. 25.000 Std.
Erfassungswinkel Bewegungssensor	Max. 180°
Erfassungsbereich Bewegungssensor	Max. 12 m (einstellbar)
Leuchtdauer (einstellbar)	Ca. 10 Sek. bis 4 Min.
Dämmerungsschaltstufe	5 Lux ±5 Lux bis 20.000 Lux ±10 Lux
Schutzart	IP44 (spritzwassergeschützt)
Kabellänge (Solarmodul zu Strahler)	Ca. 3 m
Montage	Wandmontage (stabile Unterlage erforderlich, z. B. Beton)
Verwendungszweck	Außenbereich, nicht gewerblich (z. B. Garten, Garage)
Garantie	3 Jahre ab Kaufdatum
Konformität	CE, EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU, ErP 2009/125/EG, RoHS 2011/65/EU
Wartung	Mit weichem, trockenem Tuch reinigen; keine Flüssigkeiten oder Lösungsmittel verwenden
Reparierbarkeit	LEDs nicht austauschbar; Akku fest verbaut und nicht entnehmbar

Häufig gestellte Fragen - HG01045 Livarno Lux

Wie lange dauert es, den Akku vollständig aufzuladen?

Bei sonnigem Wetter (ca. 60.000 Lux, 4 Stunden täglich) benötigt der Akku etwa 3 Tage, um vollständig aufgeladen zu werden. Stellen Sie sicher, dass der Ein-/Ausschalter während des Ladens auf 'AUS' steht, um optimale Ergebnisse zu erzielen.

Kann ich den fest verbauten Akku austauschen?

Nein, der Lithium-Ionen-Akku ist fest verbaut und nicht entnehmbar. Er kann vom Benutzer nicht ausgetauscht werden. Das Gerät muss am Ende seiner Lebensdauer ordnungsgemäß entsorgt werden.

Wie stelle ich die Erfassungsreichweite des Bewegungssensors ein?

Verwenden Sie den SENS-Regler (10) an der Unterseite des Bewegungssensors. Drehen Sie im Uhrzeigersinn (+), um die Empfindlichkeit zu erhöhen (Reichweite bis zu 12 m), oder gegen den Uhrzeigersinn (-), um sie zu verringern.

Warum schaltet sich das Licht nachts nicht ein?

Mögliche Ursachen: Ein-/Ausschalter steht auf 'AUS', Akku ist entladen oder die LUX-Einstellung ist zu hoch (das Licht schaltet sich nur bei sehr dunklen Bedingungen ein). Überprüfen Sie den Schalter, laden Sie den Akku und stellen Sie den LUX-Regler (9) auf eine niedrigere Stufe (gegen den Uhrzeigersinn, Richtung C).

Wie reinige ich das Solarmodul und den Strahler?

Verwenden Sie ein weiches, trockenes Tuch, um sowohl das Solarmodul als auch den Strahler zu reinigen. Bei starker Verschmutzung das Tuch leicht anfeuchten. Verwenden Sie niemals Reinigungsmittel, Lösungsmittel oder Flüssigkeiten, die in das Gehäuse eindringen könnten.

Welche Mindestmontagehöhe gilt für den Strahler?

Die empfohlene Montagehöhe für den Bewegungssensor liegt zwischen 1,8 m und 2,5 m über dem Boden. Halten Sie außerdem einen Mindestabstand von 0,5 m zu brennbaren Materialien ein, um Brandgefahr zu vermeiden.

Wie stelle ich die Leuchtdauer ein?

Drehen Sie den TIME-Regler (11) im Uhrzeigersinn (+), um die Leuchtdauer zu erhöhen (bis zu 4 Minuten), oder gegen den Uhrzeigersinn (-), um sie zu verkürzen (bis zu 10 Sekunden). Die Werkseinstellung liegt bei etwa 1 Minute.

Was soll ich tun, wenn das Licht flackert?

Flackern kann durch externe Lichtquellen oder reflektierende Oberflächen verursacht werden, die den Bewegungssensor stören. Entfernen oder schirmen Sie die störende Quelle ab. Überprüfen Sie auch lose Verbindungen oder einen schwachen Akku.

Kann ich diesen Strahler im Innenbereich verwenden?

Nein, dieses Gerät ist nur für den Außenbereich bestimmt. Es ist spritzwassergeschützt (IP44) und lädt über das Solarmodul, daher ist es nicht für den Innenbereich geeignet.

Was deckt die Garantie ab?

Die 3-jährige Garantie deckt Material- und Herstellungsfehler ab. Sie deckt keine normale Abnutzung, Schäden durch unsachgemäße Verwendung oder Reparaturversuche durch Unbefugte ab. Bewahren Sie Ihren Kaufbeleg auf, um Garantieansprüche geltend zu machen.

BEDIENUNGSANLEITUNG HG01045 Livarno Lux

Bedienungsanleitung und Serviceinformationen

IAN 275085

IAN 275085

(四) (五)

口区

Bestimmungsgemäße Verwendung....72

Lieferumfang 72

Technische Daten 73

Sicherheitshinweise 74

Urheberrecht 76

Vor der Inbetriebnahme 77

Der richtige Montageort 77

Benötigtes Werkzeug....78

Vor der Montage 78

Montage 79

Inbetriebnahme....80

Bewegungsmelder ausrichten....80

Leuchtdauer einstellen (TIME)....80

Sensorempfindlichkeit einstellen (SENS) 80

Lichtempfindlichkeit einstellen (LUX) 81

Wartung/Reinigung 81

Problemlösung 82

Umwelthinweise und Entsorgungsangaben 82

Konformität....83

Hinweise zu Garantie und Serviceabwicklung 83

Einleitung

Vielen Dank, dass Sie sich für ein LIVARNO LUX Produkt entschieden haben.

Bestimmungsgemäße Verwendung

Der LED-Solarstrahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist für den Betrieb im Außenbereich geeignet, insbesondere für Orte, an denen kein Stromanschluss vorhanden ist (z.B. Garage oder Gartenhaus). Das eingebaute LED-Leuchtmittel sorgt für eine gute Ausleuchtung. Der Bewegungsmelder erfasst Bewegungen und lässt den LED-Solarstrahler automatisch ein- und ausschalten. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des LED-Solarstrahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.

Lieferumfang

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob alle Teile vollständig und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten Lieferung wenden Sie sich bitte an den Hersteller.

• LED-Solarstrahler LSS 520 A1
- Solar Panel
- Montagematerial für LED-Solarstrahler (2 x Schraube groß und 2 x Dübel groß)
- Montagematerial für Solar-Panel (4 x Schraube klein und 4 x Dübel klein)
- Bedienungsanleitung mit Sicherheitshinweisen

Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der LED-Solarstrahler mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

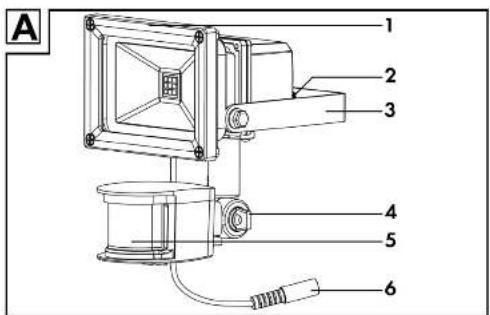

1 LED-Solarstrahler LSS 520 A1
2 Ein-/Aus-Schalter
3 Montagebügel
4 Feststellschraube
5 Bewegungsmelder
6 Kabel (mit Buchse)

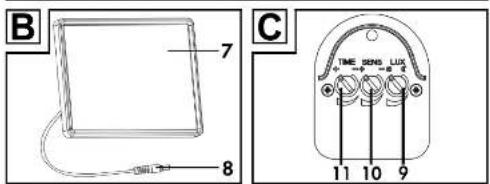

7 Solar-Panel
8 Kabel (mit Stecker)
9 Regler LUX
10 Regler SENS
11 Regler TIME

Technische Daten

LED Solarstrahler (1):

Marke: LIVARNO LUX
Modellbezeichnung: LSS 520 A1
Leuchtmittel: LG LED: 9 x 1 W max.
Farbtemperatur LED: 5000 K +/-500 K
Ra (Farbwiedergabeindex der LED): 80
LED Abstrahlwinkel: ca. 120°
LED Lebensdauer: ca. 25.000 Std.
Max. Leuchtdauer (bei vollgeladenem Akku): ca. 1,3 Std.
Betriebsspannung: 12 V (Versorgung nur über SolarPanel)
Li-Ion Akku: 1.800 mAh / 7,4 V
Leistungsaufnahme kompletter Strahler 8,6 W +/-10% (bei 520 lm und vollgeladenem Akku)
Komplette Leistungsaufnahme der LEDs 6,0 W +/-10% (bei 520 lm und vollgeladenem Akku)
Gesamtlichtstrom (mit Abdeckung) 520 lm +/-5% (mit voll geladenem Akku)
Schutzart: IP44 (Spritzwasserschutz)
Abmessungen (B x H x T):	ca. 11,4 x 16,5 x 15,6 cm (mit Montagebügel)
Gewicht: ca. 677 g

Solar-Panel (7):

Typ: Polykristallin / 3,5 W / 14,5 V
Länge Anschlusskabel:	ca. 3 m
Abmessungen (B x H x T): 21 x 16 x 1,6 cm (ohne Montageplatte)
Gewicht (incl. Montageplatte):	ca. 540 g

Bewegungsmelder (5):

Erfassungswinkel Sensor:	max. 180°
Sensorreichweite (einstellbar):	max. 12 m
Dämmerungsniveau:	5 lux +/- 5 lux bis 20000 lux +/- 10 lux
Schwenkbar (mechanisch):	ca. 150° horizontal / ca. 180° vertikal
Leuchtdauer (einstellbar):	ca. 10 sec +/- 5 sec bis 4 min +/- 1 min

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Sicherheitshinweise

Vor der ersten Verwendung des LED Solarstrahlers (1) lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie den LED Solarstrahler (1) verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, sie ist Bestandteil des Gerätes.

GEFAHR! Dieses Symbol, mit dem Hinweis „GEFAHR“, kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann.

WARNUNG! Dieses Symbol, mit dem Hinweis „WARNUNG“, kennzeichnet wichtige Hinweise für den sicheren Betrieb des LED-Solarstrahlers (1) und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Brandgefahr: Montieren Sie den LED-Solarstrahler (1) in einem Abstand von mindestens 0,5m zu angestrahlten Materialien. Übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Jede zersprungene Schutzabdeckung ist zu ersetzen.

GEFAHR! Elektrische Geräte gehören nicht in Kinderhände.

Auch Personen mit geistigen, sensorischen oder motorischen Einschränkungen sollten elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und Personen mit geistigen, sensorischen oder motorischen Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Kinder sollten grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie mit diesem Gerät nicht spielen. Halten Sie Kinder während der Montage des LED-Solarstrahlers (1) vom Arbeitsbereich fern. Im Lieferumfang befinden sich viele Kleinteile, die beim Verschlucken lebensgefährlich sein können. Kinder können mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

GEFAHR! Falls Sie Rauchentwicklung, ungewöhnliche

Geräusche oder Gerüche feststellen, schalten Sie den LED-Solarstrahler (1) sofort aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

GEFAHR! Das Gehäuse des LED-Solarstrahlers (1) und das Solar-Panel (7) dürfen nicht beschädigt werden. Bei beschädigtem Gehäuse besteht Verletzungsgefahr.

GEFAHR! Verwenden Sie den LED-Solarstrahler (1) nicht in explosionsgefährdeter Umgebung, in der sich brennbare Gase, Dämpfe oder Stäube befinden. Es besteht Explosionsgefahr.

GEFAHR! Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergrößerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei Verdacht auf Augenschäden suchen Sie sofort einen Arzt auf.

WARNUNG! Es dürfen keine Gegenstände an den LED-Solarstrahler (1) oder das Solar-Panel (7) gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls könnte der LED-Solarstrahler (1) oder das Solar-Panel (7) beschädigt werden.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

Vor der Inbetriebnahme

Entnehmen Sie den LED-Solarstrahler (1) und das Montagematerial aus der Verpackung.

Prüfen Sie den LED-Solarstrahler (1) auf Beschädigungen. Bei Beschädigungen darf der LED-Solarstrahler (1) nicht in Betrieb genommen werden.

Laden Sie den eingebauten Li-Ionen-Akku vor der ersten Inbetriebnahme voll auf. Achten Sie darauf, dass der Ein-/Aus-Schalter (2) in der Stellung „OFF“ steht.

Die Dauer des Ladevorgangs ist abhängig von der Sonneneinstrahlung. Ein Ladevorgang dauert bei klarem heiteren Wetter ca. 3 Tage (bei jeweils 4 Stunden und ca. 60.000 Lux).

Der richtige Montageort

Wählen Sie den Montageort sorgfältig aus und bereiten Sie die Montage gut vor.

Legen Sie alle Einzelteile, benötigtes Werkzeug und Montagematerial griffbereit und geordnet zurecht.
Der LED-Solarstrahler (1) darf nur auf stabilen Untergründen, z.B. Mauerwerk montiert werden.
Montieren Sie den LED-Solarstrahler (1) nicht über einer Wärmequelle oder in unmittelbarer Nähe zu anderen Lichtquellen. Beachten Sie bei der Auswahl des Montageortes auch die Abbildung [D] auf der Umschlagseite.
Der eingebaute Akku des LED-Solarstrahlers (1) bezieht seinen Ladestromstrom ausschließlich von dem mitgelieferten Solar-Panel (7). Das Kabel (8) hat eine Länge von ca. 3 Metern. Der Montageort des Solar-Panels (7) muss daher so gewählt werden, dass der Stecker nach der Montage problemlos mit der Buchse am Kabel (6) des LED-Solarstrahlers (1) verbunden werden kann. Dabei ist darauf zu achten, dass das Kabel (8) so verlegt wird, dass niemand behindert wird oder darüber stolpern kann. Idealerweise wählen Sie für das Solar-Panel (7) einen hellen Montageort mit Sonneneinstrahlung.
Wählen Sie den Montageort so, dass der LED-Solarstrahler (1) vor Wind, Regen und Verschmutzung geschützt ist.
Informieren Sie sich vorab, welches Montagematerial für den von Ihnen gewählten Montageort geeignet ist. Dem LED-Solarstrahler (1) liegt geeignetes Montagematerial für Beton bei.

Benötigtes Werkzeug

Folgende Werkzeuge sind nicht im Lieferumfang enthalten. Diese Liste dient Ihnen zur Orientierung. Die genaue Beschaffenheit der benötigten Werkzeuge richtet sich nach den individuellen Gegebenheiten vor Ort.

Leiter
Wasserwaage, Zollstock, Bleistift
Bohrmaschine mit Bohrer
Kreuzschlitzschraubendreher, Schlitzschraubendreher
Maulschlüssel, Kombizange, Seitenschneider

Vor der Montage

Achten Sie beim Bohren der Bohrlöcher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden.

Verwenden Sie geeignetes Werkzeug zur Montage.

Vor der Montage machen Sie sich mit den Einzelteilen des LED-Solarstrahlers (1), sowie den Anleitungen und Abbildungen dieser Bedienungsanleitung vertraut und beachten Sie diese.

Montage

LED-Solarstrahler (1):

Lösen Sie den Montagebügel (3) vom LED-Solarstrahler (1).
Nutzen Sie den Montagebügel (3) als Vorlage zum Anzeichnen der zwei äußeren Bohrlöcher.
Bohren Sie nun die zwei Bohrlöcher und befestigen Sie den Montagebügel (3) mittels der mitgelieferten großen Dübel und Schrauben.
Befestigen Sie nun den LED-Solarstrahler (1) an dem Montagebügel (3). Verwenden Sie dazu die zuvor entfernten Schrauben, Federringe und Unterlegscheiben. Achten Sie darauf, dass sich die Federringe zwischen LED-Solarstrahler (1) und Montagebügel (3) befinden. Die Unterlegscheiben müssen zwischen Schraubenkopf und Montagebügel (3) liegen.

Solar-Panel (7):

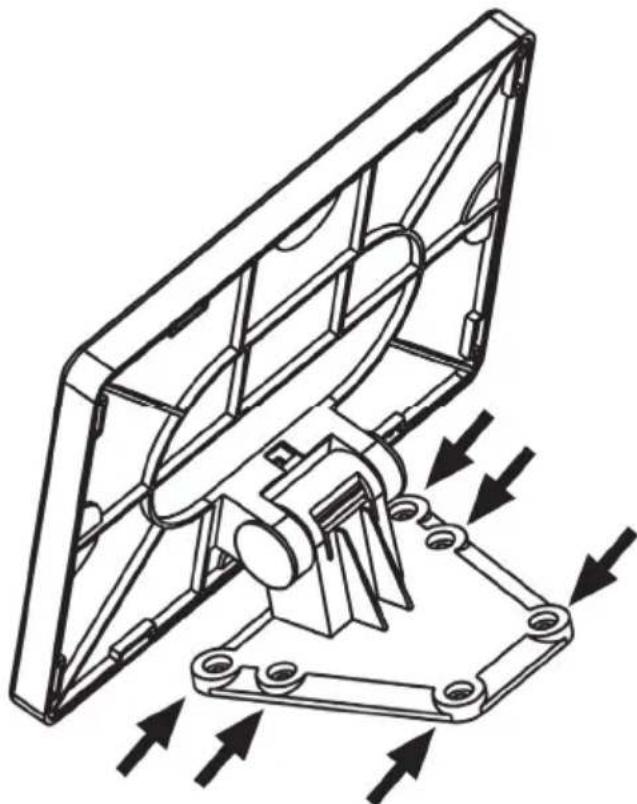

Auf der Rückseite des Solar-Panels (7) befindet sich eine Montageplatte mit 6 Bohrungen für Schrauben.

Verwenden Sie die 4 kleinen Schrauben und Dübel, um das Solar-Panel am ausgewählten Montageort zu befestigen. Je nach Gegebenheit des Montageortes können Sie 4 der Bohrungen in der Montageplatte frei wählen, idealerweise sollten aber jeweils 2 Bohrungen rechts und links genutzt werden. Das Solar-Panel (7) ist an der Montageplatte mit einem Drehgelenk verbunden. Stellen Sie die Montageplatte so ein, dass Sie die 4 kleinen Schrauben bequem eindrehen können.

Verlegen Sie anschließend das Kabel (8) und verbinden Sie den Stecker mit der Buchse des Kabels (6) am LED-Solarstrahler (1).

Das Solar-Panel (7) ist an der Montageplatte mit einem Drehgelenk verbunden. Richten Sie das Solar-Panel so aus, dass der Lichteinfall am größten ist.

Schalten Sie den LED-Solarstrahler (1) mit dem Ein-/Aus-Schalter (2) ein, indem Sie diesen in die Stellung „ON“ bringen.

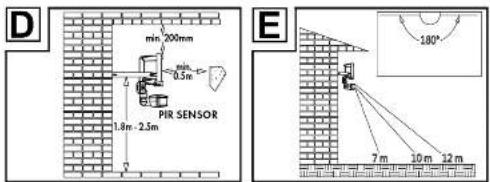

Bewegungsmelder ausrichten

Achten Sie darauf, dass im Erfassungsbereich des Bewegungsmelders (5) keine Bewegungen vorkommen, die nicht erfasst werden sollen (z.B. Gehwege, Straßen).

Die Einstellung der Lichtempfindlichkeit des Bewegungsmelders (5) sollten Sie am besten zu dem Zeitpunkt der Lichtverhältnisse vornehmen, bei welchen der LED-Solarstrahler (1) aktiv werden soll.

• Richten Sie den Bewegungsmelder (5) so aus, dass dieser den gewünschten Bereich möglichst gut erfassen kann. Die Sicht darf nicht durch Gegenstände o. ä. behindert werden.
• Sie können den Bewegungsmelder (5) horizontal durch Drehen ausrichten.
• Um den Bewegungsmelder (5) vertikal auszurichten, müssen Sie zuerst die Feststellschraube (4) lösen. Befindet sich der Bewegungsmelder (5) in der gewünschten Position, müssen Sie die Feststellschraube (4) wieder fixieren.

Leuchtdauer einstellen (TIME)

Über den Regler TIME (11) an der Unterseite des Bewegungsmelders (5) stellen Sie die Leuchtdauer (ca. 10 sec bis 4 min) ein. Drehen Sie den Regler TIME (11) im Uhrzeigersinn (Richtung +), um die Leuchtdauer zu verlängern bzw. gegen den Uhrzeigersinn (Richtung -), um die Leuchtdauer zu verkürzen.

Bitte beachten Sie:

Um den Akkuverbrauch möglichst gering zu halten, sollte die Leuchtdauer Ihren Bedürfnissen entsprechend möglichst kurz eingestellt werden.

Im Auslieferzustand ist eine Leuchtdauer von ca. einer Minute voreingestellt.

Sensorempfindlichkeit einstellen (SENS)

Über den Regler SENS (10) an der Unterseite des Bewegungsmelders (5) stellen Sie die Sensorempfindlichkeit ein. Drehen Sie den Regler SENS (10) im Uhrzeigersinn (Richtung +), um die

Empfindlichkeit zu erhöhen bzw. gegen den Uhrzeigersinn (Richtung -), um die Empfindlichkeit zu verringern. Je höher die Empfindlichkeit, desto größer der Erfassungsbereich (maximal 12 Meter).

Lichtempfindlichkeit einstellen (LUX)

Über den Regler LUX (9) an der Unterseite des Bewegungsmelders (5) stellen Sie die Lichtempfindlichkeit ein. Hier legen Sie fest, bei welchen Lichtverhältnissen der Dämmerungssensor reagiert und somit der LED-Solarstrahler (1) ein- bzw. ausgeschaltet wird.

Drehen Sie den Regler LUX (9) im Uhrzeigersinn (Richtung ), damit der Bewegungsmelder (5) bei helleren Lichtverhältnissen reagiert.

Drehen Sie den Regler LUX (9) gegen den Uhrzeigersinn (Richtung C), reagiert der Bewegungsmelder (5) erst bei dunkleren Lichtverhältnissen.

Wartung/Reinigung

Wartung

Das Leuchtmittel des LED-Solarstrahlers (1) besteht aus 9 langlebigen LEDs. Diese sind nicht auswechselbar und müssen nicht gewartet werden.

Reinigung

Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse des LED-Solarstrahlers (1) eindringen. Der LED-Solarstrahler (1) könnte beschädigt werden.

Verwenden Sie zur Reinigung des LED-Solarstrahlers (1) und des Solar-Panels (7) ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Problemlösung

Das Licht schaltet sich nicht ein

Der Ein-/Aus-Schalter (2) steht in Stellung „OFF“.
Der Bewegungsmelder (5) ist nicht richtig ausgerichtet. Korrigieren Sie die Ausrichtung.
Der eingebaute Akku ist komplett leer. Stellen Sie sicher, dass das Solar-Panel (7) korrekt ausgerichtet ist und laden Sie den Akku komplett auf. Verkürzen Sie gegebenenfalls die Leuchtdauer, um den Akkuverbrauch zu reduzieren. Um den Akku komplett aufzuladen, sollte der Ein-/Aus-Schalter (2) während des Ladvorganges in der Stellung „OFF“ stehen. Nach Abschluss des Ladevorganges schalten Sie den Ein-/Aus-Schalter (2) wieder in die Stellung „ON“.

Die Dauer des Ladevorgangs ist abhängig von der Sonneneinstrahlung. Ein Ladevorgang dauert bei klarem heiteren Wetter ca. 3 Tage (bei jeweils 4 Stunden und ca. 60.000 Lux).

Das Licht schaltet schnell ein und aus

Der Sensor wird durch Fremdlicht oder helle reflektierende Flächen gestört. Entfernen Sie die Fremdlichtquelle, bzw. die störenden Oberflächen.

Das Licht schaltet nicht aus

Im Erfassungsbereich des Bewegungsmelders (5) befinden sich Personen oder Gegenstände. Entfernen Sie diese.
Der LED-Solarstrahler (1) bewegt sich im Wind, wodurch der Bewegungsmelder (5) ständig auslöst. Befestigen Sie den LED-Solarstrahler (1) nur an einem stabilen Montageort.

Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik- Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden.

Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen Entsorgung des alten Gerätes erhalten Sie bei der

Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben.

Der eingebaute Akku ist für die Entsorgung nicht entnehmbar!

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformität

CE

Dieses Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU, der ErP-Richtlinie 2009/125/EC sowie der RoHS Richtlinie 2011/65/EU.

Um die vollständige EU-Konformitätserklärung zu erhalten, senden Sie eine E-Mail an folgende E-Mailadresse: [e-mail]

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen,

die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte lesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigefügte Dokumentation. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.
• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn vorhanden die Seriennummer als Nachweis für den Kauf bereit.
• Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst.

Service

Telefon: 02921 - 89 13 000

E-Mail: [e-mail]

Telefon: 01 - 26 76 195

E-Mail: [e-mail]

Telefon: 044 - 55 10 057

E-Mail: [e-mail]

IAN: 275085

Hersteller

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.

TARGA GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY
