Produkttyp	LED-Unterbauleuchte mit Farbtonwahl
Modellnummer	14156804L / 14156806L
Betriebsspannung	230–240 V ~, 50 Hz
Nennleistung	6,8 W
Leistung LED-Modul	max. 6 W
Schutzart	IP20 (nur Innenräume)
Schutzklasse	II
Energieeffizienzklasse	E
Lichtfarben einstellbar	Warmweiß (I), Neutralweiß (II), Kaltweiß (III)
Farbtemperatur	Nicht explizit angegeben (typisch 3000 K, 4000 K, 6000 K)
Maximale Anzahl verbindbarer Leuchten	10 Stück (gleicher Typ)
Abstand zwischen verbundenen Leuchten	10–15 cm
Montage	Unterbau- oder Wandmontage
Geeignet für Dimmer	Nein
Lichtquelle austauschbar	Nein (gesamte Leuchte ersetzen)
Netzkabel austauschbar	Nur durch Hersteller oder Service
Reinigung	Trockenes, fusselfreies Tuch; kein Wasser
Garantie	36 Monate
Hersteller	Briloner Leuchten GmbH & Co. KG
Modellnummer (IAN)	393232_2201

Häufig gestellte Fragen - 14156804L Livarno Lux

Wie schalte ich die Leuchte ein und stelle die Lichtfarbe ein?

Schieben Sie den Schiebeschalter auf Position I, um die Leuchte einzuschalten. Für die Lichtfarbe wählen Sie Position II (neutralweiß) oder III (kaltweiß). Position I ist warmweiß.

Kann ich mehrere Leuchten miteinander verbinden?

Ja, Sie können bis zu 10 Leuchten desselben Typs (14156804L/14156806L) über das Verbindungskabel zusammenschließen. Der Abstand zwischen den Leuchten muss 10–15 cm betragen. Stecken Sie den Netzstecker erst ein, nachdem alle Verbindungen hergestellt sind.

Wie montiere ich die Leuchte?

Die Leuchte kann unter einem Schrank oder an der Wand montiert werden. Bohren Sie Löcher (Durchmesser 6 mm, Tiefe ca. 40 mm), setzen Sie Dübel ein und schrauben Sie die Leuchte fest. Achten Sie auf eine Stromquelle in der Nähe.

Was tun, wenn die Leuchte nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und ob der Netzstecker richtig eingesteckt ist. Kontrollieren Sie, ob die Leuchte korrekt montiert und das Netzkabel unbeschädigt ist. Bei anhaltenden Problemen wenden Sie sich an den Kundenservice.

Kann ich die Leuchte mit einem Dimmer betreiben?

Nein, die Leuchte ist nicht für den Betrieb mit externen Dimmern oder elektronischen Schaltern geeignet. Verwenden Sie nur den integrierten Schiebeschalter.

Ist die LED-Lichtquelle austauschbar?

Nein, die Lichtquelle ist fest verbaut und kann nicht ersetzt werden. Wenn die LED ihr Lebensende erreicht hat, muss die gesamte Leuchte ausgetauscht werden.

Wie reinige ich die Leuchte richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Lassen Sie die Leuchte vollständig abkühlen. Reinigen Sie sie nur mit einem trockenen, fusselfreien Tuch. Verwenden Sie niemals Wasser oder Lösungsmittel.

Welche Sicherheitshinweise muss ich beachten?

Die Leuchte ist nur für trockene Innenräume geeignet. Vermeiden Sie Kontakt mit Wasser. Überprüfen Sie vor jeder Nutzung Kabel und Leuchte auf Beschädigungen. Kinder sollten nicht mit der Leuchte spielen.

Wie entsorge ich die Leuchte umweltgerecht?

Entsorgen Sie die Leuchte nicht im Hausmüll. Nutzen Sie örtliche Recyclingstellen oder geben Sie das Altgerät bei einem Elektrofachhändler zurück. Die Verpackung besteht aus recyclebarem Papier.

Wie lang ist die Garantie und was ist abgedeckt?

Die Garantie beträgt 36 Monate ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Schäden durch unsachgemäße Handhabung oder Verschleißteile (wie Leuchtmittel) sind ausgeschlossen.

BEDIENUNGSANLEITUNG 14156804L Livarno Lux

LED-UNTERBAULEUCHTEMIT FARBTONWAHL

Montage-, Bedienungs- und Sicherheitshinweise

SI

PODELEMENTNA LED-SVETILKA Z IZBIRO BARVNEGA TONA

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 39

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NÉMETORSZÁG

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 393232\_2201

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NEMČIJA

Tel.: [phone]

Faks: +49 29 61/97 12-199

E-pošta: [e-mail]

www.briloner.com

IAN 393232\_2201

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NEMČIJA

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NĚMECKO

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 393232\_2201

Briloner Leuchten GmbH & Co. KG

Im Kissen 2

59929 Brilon

NEMECKO

Tel.: [phone]

Fax: [phone]

Email: [e-mail]

www.briloner.com

IAN 393232\_2201

Legende der verwendeten Piktogramme......Seite 40

Einleitung......Seite 40

Bestimmungsgemäße Verwendung......Seite 41

Lieferumfang......Seite 41

Teilebeschreibung......Seite 41

Technische Daten......Seite 41

Sicherheit......Seite 41

Sicherheitshinweise......Seite 41

Vorbereitung......Seite 43

Benötigtes Werkzeug und Material......Seite 43

Inbetriebnahme......Seite 43

Leuchte montieren....Seite 43

Mehrere Leuchten miteinander verbinden......Seite 43

Leuchte einschalten / Lichtfarbe wechseln ...... Seite 44

Leuchte ausschalten....Seite 44

Leuchte ausrichten......Seite 44

Wartung und Reinigung......Seite 44

Entsorgung......Seite 44

Garantie und Service ...... Seite 44

Garantie......Seite 44

Konformitätserklärung......Seite 45

Hersteller / Service......Seite 45

Legende der verwendeten Piktogramme
	Anweisungen lesen!		Farbwiedergabeindex
	Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.		Warnung vor elektrischem Schlag! Lebensgefahr!
A.C. a.c.	Wechselspannung (Strom- und Spannungsart)		So verhalten Sie sich richtig
	Hertz (Frequenz)		Vorsicht! Verbrennungsgefahr durch heiße Oberflächen!
	Watt (Wirkleistung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Schutzklasse II		Lebens- und Unfallgefahr für Kleinkinder und Kinder!
	Lebensdauer		Warn- und Sicherheitshinweise beachten!
	Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter.		Die Verpackung besteht aus 100 % recyceltem Papier.
	Das Betriebsgerät dieses Produkts ist nicht austauschbar.		Die Lichtquelle dieses Produkts ist nicht austauschbar.
	Volt Lichttemperatur in Kelvin
	Die Leuchte besitzt den Schutzgrad „IP20“ und ist ausschließlich für den Einsatz im Innenbereich von privaten Haushalten vorgesehen.		Lumen
[524C] LDPE	Polyethylen (geringe Dichte)	PAP	Wellpappe

LED-Unterbauleuchte mit Farbtonwahl

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den

Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.

Wegen der Schalterbedienung sollte die Leuchte im Handbereich angebracht werden. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Gerätes ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen sowie technische Fehlfunktionen (z. B. Kurzschluss, Brand, elektrischer Schlag) die Folge sein. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Dieses Produkt ist vorgesehen für den normalen Betrieb.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 LED-Unterbauleuchte mit Farbtonwahl, Modell 14156804L/14156806L
1 Netzkabel
1 Verbindungskabel
2 Dübel
2 Schrauben
1 Montage- und Bedienungsanleitung

Teilebeschreibung

1 Dübel
2 Schraube
3 Montageloch zur Unterbaubefestigung
4 Leuchtenbuchse
5 Leuchtengehäuse
6 Montageloch zur Wandbefestigung
7 Netzkabel
8 Verbindungskabel
9 Schiebeschalter
10 Schutzkappe

11 Verbindungsbuchse
12 Netzstecker
13 Schwenkbarer Reflektor

- Technische Daten

Leuchte:

Artikel-Nummer: 14156804L/14156806L

Betriebsspannung: 230–240V \~, 50Hz

Nennleistung: 6,8 W

Schutzklasse: II/☐

Schutzart: IP20

LED:

Leuchtmittel:LED-Modul

Nennleistung: max. 6 W

Diese Produkt enthält eine Lichtquelle der Energieeffizienzklasse „E“.

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALL-

GEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss die Leuchte, das Netzkabel sowie ggf. das Verbindungskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

WARNUNG!

Beschädigte Netzkabel und Verbindungskabel bedeuten Lebensgefahr durch elektrischen Schlag.

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe „Technische Daten“).
Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
Öffnen Sie niemals eines der elektrischen Betriebsmittel (z. B. Schalter, Fassung o. Ä.) oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

Fassen Sie nur den isolierten Bereich des Netzsteckers beim Anschluss oder Trennen vom Netzstrom an!

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht hat, ist die gesamte Leuchte zu ersetzen.

Wenn die äußere flexible Leitung dieser Leuchte beschädigt ist, darf sie nur durch eine spezielle Leitung oder durch eine Leitung ersetzt werden, die ausschließlich über den Hersteller oder seinen Servicevertreter erhältlich ist.

Schließen Sie die Unterbauleuchte nur mit dem Original-Netzkabel an den Netzstrom an.

Verbinden Sie nur original Unterbauleuchten des gleichen Typs (14156804L/14156806L).

Schließen Sie miteinander verbundene Unterbauleuchten nur an eine Steckdose an. Achten Sie darauf, dass Sie nur maximal 10 Unterbauleuchten des gleichen Typs über eine Steckdose zusammenschalten. Andernfalls kann es zu Überlastungen der Anschlüsse und Kabel kommen.
Achten Sie darauf, dass erst alle Unterbauleuchten mittels Verbindungskabel verbunden sein müssen, bevor Sie den Netzstecker in die Steckdose stecken.

Vermeiden Sie Brand- und Verletzungsgefahr

■ VERLETZUNGSGEFAHR!

Überprüfen Sie unmittelbar nach dem Auspacken jede Leuchte und jedes Lampenglas auf Beschädigungen. Betreiben Sie die Leuchte nicht mit defekter Lichtquelle und/oder defektem Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

■ VERBRENNUNGSGEFAHR!

Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.

Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können.
Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Die LED nicht mit einem optischen Instrument (z. B. Lupe) betrachten.

Verwenden Sie diese Leuchte nicht für Dimmer und elektronische Schalter. Sie ist dafür nicht geeignet.

So verhalten Sie sich richtig

Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.
Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit

Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

• Vorbereitung

Benötigtes Werkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift/Markierwerkzeug
• Schraubendreher
• Bohrmaschine
• Bohrer (∅ 6 mm)
• Wasserwaage
• Maßband

- Inbetriebnahme

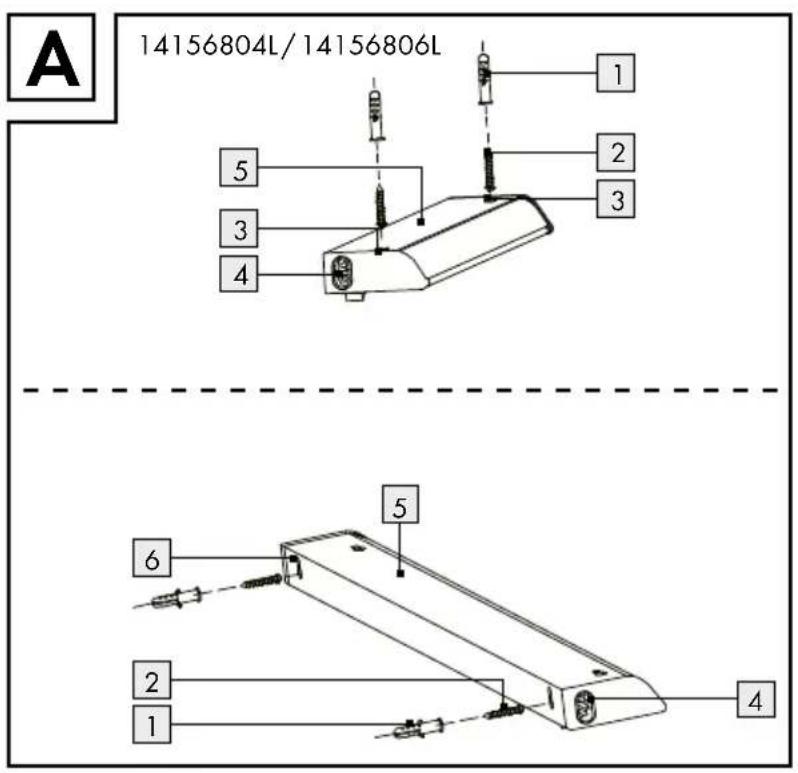

Leuchte montieren

Hinweis: Vergewissern Sie sich vor der Montage, dass eine Steckdose in der Nähe ist, die mit dem mitgelieferten Netzkabel 7 erreichbar ist.

Hinweis: Die Leuchte ist über den Schiebeschalter 9 in 3 Lichtfarben einstellbar.

1. Vermessen Sie die Wand bzw. Montagefläche für die Bohrungen. Verwenden Sie zur genauen Ausrichtung eine Wasserwaage.
2. Markieren Sie den Abstand der Montagelöcher 3 oder 6.
3. Bohren Sie nun die Befestigungslöcher ( ca. 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie keine Zuleitung beschädigen.

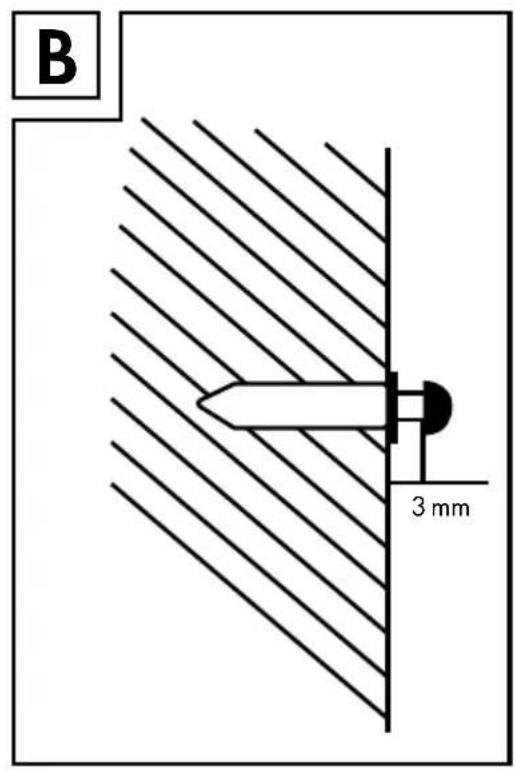

4. Führen Sie die beigefügten Dübel 1 in die Bohrlöcher ein. Drehen Sie die beigefügten Schrauben 2 in die Dübel 1 ein und lassen diese ca. 3 mm von der Wand bzw. Montagefläche abstehen (Abb. A und B).

5. Befestigen Sie die Leuchte mit den entsprechenden Montagelöchern 3 oder 6 an den Schrauben 2.

6. Wenn Sie die Leuchte über den Montagelöchern 3 befestigt haben, müssen Sie zusätzlich das Leuchtengehäuse 5 bis zum Anschlag nach links schieben.
7. Stecken Sie den Anschluss des Netzkabels 7 in die Leuchtenbuchse 4 (Abb. C).
8. Stecken Sie den Netzstecker 12 in die Steck-dose. Ihre Leuchte ist nun betriebsbereit.

- Mehrere Leuchten miteinander verbinden (Abb. C)

VORSICHT!

Achten Sie darauf, dass erst alle Unterbauleuchten mittels Verbindungskabel 8 verbunden sein müssen, bevor Sie den Netzstecker 12 in die Steckdose stecken.

Hinweis: Achten Sie darauf, dass Sie nur maximal 10 Unterbauleuchten des gleichen Typs über eine Steckdose zusammenschalten.

Montieren Sie bis zu 10 Leuchten des gleichen Typs nebeneinander. Befolgen Sie dazu die Arbeitsschritte 1.-5. des Kapitels „Leuchte montieren“.

Hinweis: Achten Sie darauf, dass der Abstand zwischen den Leuchten nicht größer als 15 cm ist. Hinweis: Achten Sie darauf, dass der Abstand zwischen den Leuchten nicht kleiner als 10 cm ist.

□ Entfernen Sie die Schutzkappe 10.
□ Stecken Sie das Verbindungskabel 8 in die Verbindungsbuchse 11 der Leuchte.
□ Stecken Sie den zweiten Anschluss des Verbindungskabels 8 in die Leuchtenbuchse 4 der anderen Leuchte.
□ Stecken Sie den Anschluss des Netzkabels 7 in die Leuchtenbuchse 4 der äußeren, linken Leuchte.
□ Stecken Sie den Netzstecker 12 in die Steck-dose. Ihre Leuchten sind nun betriebsbereit.

Leuchteeinschalten/Lichtfarbe wechseln

☐ Schieben Sie den Schiebeschalter 9 auf Position I, um die Leuchte einzuschalten.
☐ Schieben Sie den Schiebeschalter 9 auf die Positionen II oder III, um die Lichtfarbe einzustellen:
Position I - warmweiß Position II - neutralweiß Position III - kaltweiß

Leuchte ausschalten

☐ Schieben Sie den Schiebeschalter 9 auf die Position „OFF“, um die Leuchte auszuschalten.

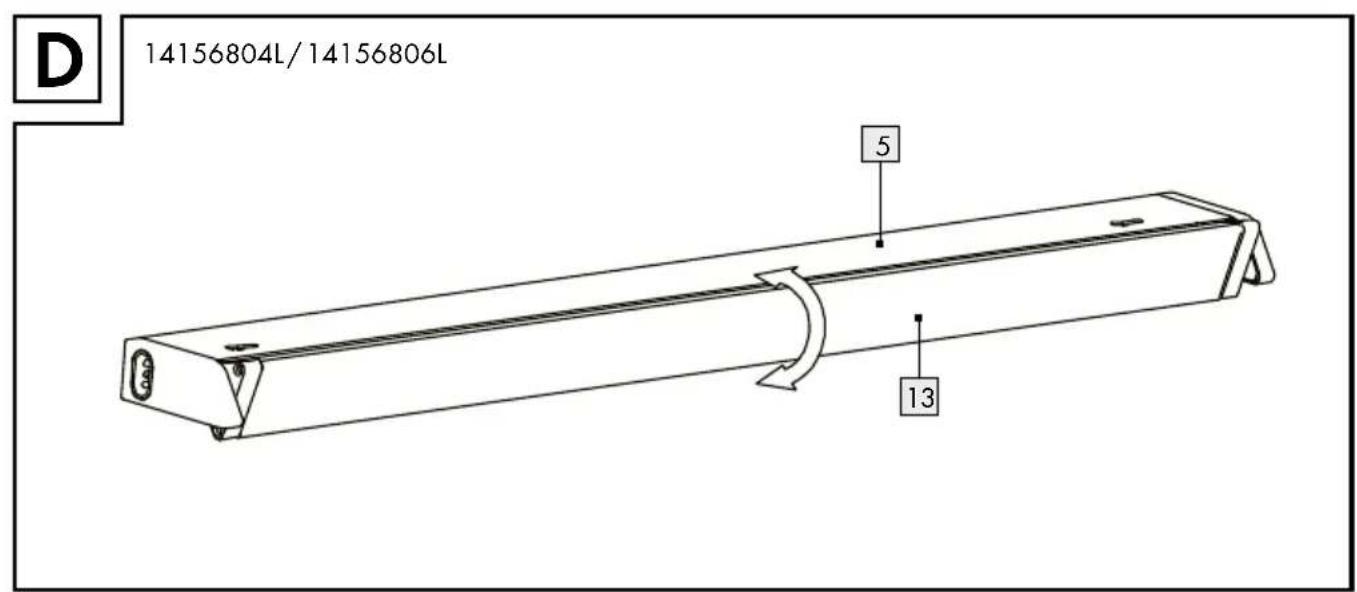

• Leuchte ausrichten (Abb. D)

□ Verändern Sie die Ausrichtung der Leuchte nur, wenn die Leuchte ausgeschaltet ist.

⚠️ VERBRENNUNGSGEFAHR!

Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.

□ Lassen Sie die Leuchte vollständig abkühlen.

☐ Schwenken Sie den Reflektor 13 in die gewünschte Richtung.

● Wartung und Reinigung

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie den Netzsteckeraus der Steck-dose.

WARNING! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen.

□ Lassen Sie die Leuchte vollständig abkühlen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Die Verpackung besteht aus 100 % recycletem Papier.

Altgeräte können auch bei Einzelhändlern, die elektrische Geräte zum Verkauf anbieten, zurück gegeben werden.

• Garantie und Service

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14156804L/14156806L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie

z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Konformitätserklärung CE

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller/Service

Briloner Leuchten GmbH & Co. KG

Im Kissen 2,

59929 Brilon

DEUTSCHLAND

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 393232\_2201

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 393232_2201) als Nachweis für den Kauf bereit.

BRILONER LEUCHTEN GMBH & CO. KG

Im Kissen 2

59929 Brilon

GERMANY

der Informationen: 03 / 2022 · Ident.-No.:

14156804L/14156806L032022-4
