NÁVOD K OBSLUZE PAR 12 B1 PARKSIDE

Překlad původního návodu k používání

SK

12 V AKU RAČŇOVÝ UŤAHOVÁK

Návod na obsluhu

CZ Návod na obsluhu Strana 94

SK Návod na obsluhu Strana 110

ES	Manual de instrucciones	Página	126
DK	Betjeningsvejledning	Side	143
IT	Istruzioni per l’uso	Pagina	159
HU	Használati útmutató	Oldal	176

A

1 2 3 0 9 8 7 6 PARKSIDE

PARKSIDE 10 11 12 5 4

Akumulátorová sada smí být nabíjena jen nabíječkami řady X 12V TEAM. Podle nabíječky mají akumulátorové sady následující doby nabíjení:

Akumulátor sa smie nabíjať iba nabíjačkami zo série X 12V TEAM. Nabíjanie akumulátora v závislosti od nabíjačky trvá nasledovne:

Seznam použitých piktogramů a symbolů .... Strana 95

Úvod. Strana 96

Použití ke stanovenému účelu .... Strana 96

Rozsah dodávky.... Strana 96

Popis dílů ...... Strana 96

Technické údaje .... Strana 96

Všeobecné bezpečnostní pokyny. Strana 98

Bezpečnostní pokyny pro nabíječky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 102

Montáž Strana 103

Výrobek vybalte a vyčistěte jej .... Strana 103

Vyjmutí/vložení akumulátoru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 104

Nabijte akumulátor .... Strana 104

Obsluha Strana 104

Vyberte směr otáčení ...... Strana 104

Nasad'te adaptér na výrobek .... Strana 104

Nasadte držák na výrobek .... Strana 105

Odstraňování chyb Strana 105

Čištění a údržba.... Strana 106

Skladování. Strana 106

Zlikvidování.... Strana 106

Záruka.... Strana 107

Postup v prípadě uplatňování záruky.... Strana 107

Servis. Strana 108

EU prohlášení o shodě ...... Strana 109

Seznam použitých piktogramů a symbolů
	Přečtěte si návod na obsluhu.		Používejte výrobek jen v suchých vnitřních prostorách.
	NEBEZPEČÍ! – Označuje ohrožení s vysokým stupněm rizika, které má, pokud se mu nezabrání, za následek smrt nebo těžké zranění (např. nebezpečí udušení)		Střídavý proud/napětí
			Stejnosměrný proud/napětí
	VAROVÁNÍ! – Označuje nebezpečí se středním stupněm rizika, které může mít, pokud se mu nezabrání, za následek těžké zranění nebo smrt (např. riziko úrazu elektrickým proudem)		Jemná pojistka
			Ochranná třída II (dvojitá izolace)
	OPATRNĚ! – Označuje ohrožení s nízkým stupněm rizika, které může mít, pokud se mu nezabrání, za následek lehké až střední zranění (např. nebezpečí opaření)		Vypněte výrobek a odeberte akumulátorovou sadu před výměnou příslušenství, před čištěním a když se nepoužívá.
	Noste ochrannou přilbu!		Chraňte akumulátorovou sadu před horkem a trvalým, silným slunečním zářením.
	Používejte protiprachovou masku!		Chraňte akumulátorovou sadu před vodou a vlhkem.
	Noste ochranné brýle!		Chraňte akumulátorovou sadu před ohněm.
	Noste ochranu sluchu! Noste bezp		Nostne neklouzavou bezpečnostní obuv!
[Z246]	Bezpečnostní pokyny Pokyny pro činnost
	Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují.

12 V AKU RÁČNOVÝ UTAHOVÁK

• Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

- Použití ke stanovenému účelu

Tento výrobek je určen k utahování a uvolňování šestihranných šroubů a matic. Používejte výrobek jen tak, jak je popsáno a pro uvedené oblasti použití.
Jakékoli jiné použití nebo změna výrobku jsou považovány, že nejsou v souladu z určením a nesou značné riziko nehody. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením.
Výrobek není určen pro použití k podnikatelským účelům.
Výrobek je součástí řady Parkside X 12 V TEAM. Výrobek smí být používán jen s akumulátory řady Parkside X 12 V TEAM. Akumulátor smí být nabíjen jen nabíječkami řady Parkside X 12 V TEAM.

- Rozsah dodávky

⚠️ VAROVÁNÍ!

Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!

1 12 V Aku ráčnový utahovák
1 Adaptér 1/2" na 3/8"
1 Přepravní kufr
1 Návod na obsluhu

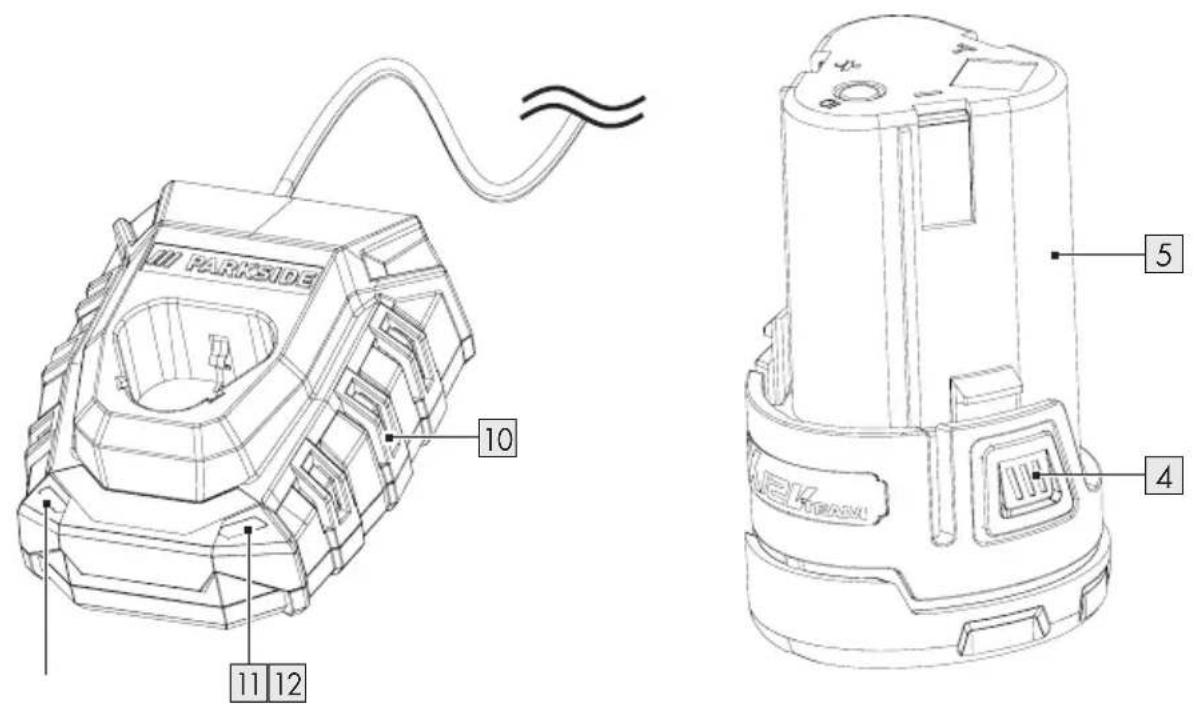

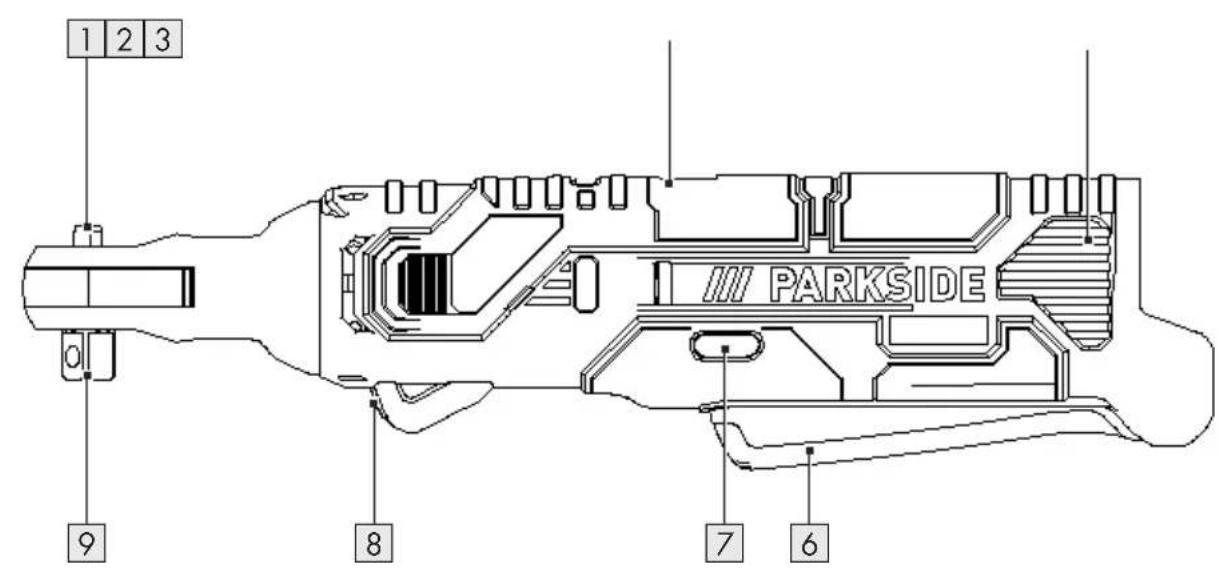

- Popis dílů

Otevřete před dalším čtením stránku s obrázky a seznamte se se všemi funkcemi výrobku.

1 Přepínač směru otáčení
2 Indikátor stavu akumulátoru
3 Rukojeť
4 Odblokovací tlačítko
5 Akumulátor *
6 Vypínač ZAP/VYP
7Blokování zapnutí
8 Pracovní svítilna s LED
9 Držák nástrojů
10Nabíječka *
11 Kontrolka nabíjení – zelená
12 Kontrolka nabíjení – červená
13Adaptér

* Akumulátor a nabíječka nejsou součástí dodávky.

- Technické údaje

12 V Aku ráčnový utahovák PAR 12 B1
Číslo modelu: HG10173
Volnoběžné otáčky n0: 0	-250 min -1
Max. točivý moment: 54	N m
Čtyřhran pohonu: 3/8"
Jmenovité napětí: 12 V	---

* Akumulátor a nabíječka nejsou součástí dodávky.

Akumulátorová sada *	PAPK 12 A4
Číslo modelu: HG10468
Typ:	Lithium-iontová
Jmenovité napětí: 12 V	max.——
Kapacita:	2,0 Ah
Energetická hodnota:	24 Wh
Rychlonabíječka * PLGK 12 A3
Číslo modelu: HG11358	HG11358-BS
Vstup:
Jmenovité napětí: 220–240 V~
Jmenovitá frekvence: 50–60 Hz
Jmenovitý výkon: 50 W
Pojistka (vnitřní): 2 A/
Výstup:
Jmenovité napětí: 12 V	---
Nabíjecí proud: 2,4 A
Doba nabíjení: cca 60 min
Ochranná třída:	II/☐(dvojitá izolace)

Doporučená okolní teplota:
Celková maximální teplota: +45 °C
Při nabíjení: +4 °C až	+40 °C
Při provozu: +4 °C až	+40 °C
Při skladování: +20 °C	až +26 °C

Hodnoty emisí hluku

Naměřené hodnoty byly stanoveny v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:

Hladina akustic-kého tlaku: L	_pA = 80,5 dB(A)
Nejistota:	K_pA = 3 dB
Hladina akustic-kého výkonu:	L_WA = 91,5 dB(A)
Nejistota:	K_WA = 3 dB

Emisní hodnoty vibrací

Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 62841:

Šrouby	a_h < 2,5 m/s ^2
Nejistota	K = 1,5 m/s ^2

⚠️ VAROVÁNÍ!

Nosit ochranu sluchu!

UPOZORNĚNÍ

Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku mohou být použity i pro předběžnému odhadu zatížení.

⚠️ VAROVÁNÍ!

Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku.

Snažte se udržet zatížení tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).

Všeobecné bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro elektrické nástroje

VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte bezpečnostní pokyny a návody pro budoucnost.

Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení).

Bezpečnost práce na pracovním místě

1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.

Elektrická bezpečnost

1) Sítová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být

žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
4) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.
5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací kabel vhodné i pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
6) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

Bezpečnost osob

1) Budte pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při používání

elektrického nástroje může vést k vážným zraněním.

2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
3) Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.
4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.
5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud mohou být namontována zařízení na odsávání a sběr prachu, ujistěte se, že jsou připojeny a správně použity. Použití odsávání prachu dokáže snížit ohrožení prachem.

8) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.

Upotrebení a zacházení s elektrickým nástrojem

1) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím

elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.

6) Rezné nástroje udržujte ostré a čisté. Rádně udržované rezné nástroje s ostrými reznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
8) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.

Upotřebení akumulátorového nástroje a zacházení s ním

1) Akumulátory nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý druh akumulátorů, hrozí riziko požáru v případě jejího použití s jinými akumulátory.
2) V elektrických nástrojích používejte pouze akumulátory pro ně určené. Použití jiných akumulátorů může způsobit poranění a vést k nebezpečí požáru.
3) Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů či jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.

4) Pokud jsou použity nesprávně, může z akumulátoru unikat tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, požadujte navíc lékařskou pomoc. Unikající kapalina z akumulátoru může vést k podráždění pokožky nebo popáleninám.
5) Nepoužívejte poškozený nebo změněný akumulátor. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a vést k požáru, výbuchu nebo nebezpečí zranění.
6) Nevystavujte akumulátor ohni nebo vysokým teplotám. Oheň nebo teploty nad +130 °C mohou vyvolat explozi.
7) Dodržujte všechny pokyny k nabíjení a nabíjejte akumulátor akumulátorového nástroje nikdy mimo rozsah teplot uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot mohou akumulátor zničit a zvyšují nebezpečí vzniku požáru.

⚠️ VAROVÁNÍ!

Akumulátorovou sadu nevhazujte do domácího odpadu, ohně ani vody. Nevystavujte akumulátorovou sadu po delší dobu intenzivnímu slunečnímu záření ani ho nepokládejte na topná tělesa (max. 50 °C).

Servis

1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.

2) Nikdy neudržujte poškozené akumulátory. Veškerá údržba akumulátorů musí být provedena výrobcem nebo autorizovanými servisními středisky.

Další bezpečnostní pokyny pro aku ráčnové utahováky

Při pracích, při kterých může šroub zasáhnout skryté elektrické vedení, držte spotřebič za izolované úchopné plochy. Kontakt s vedením pod napětím může dostat pod napětí i kovové části přístroje a vést tak k úrazu elektrickým proudem.
Zajistěte obrobek. Obrobek držený upínacími přípravky nebo svěrákem je držen bezpečněji než rukou.
Držte elektrický nástroj pevně. Při utahování a povolování šroubů se mohou v krátkodobě objevit vysoké reakční momenty.
Pokud se nástrojový nástavec během používání zablokuje, okamžitě elektrický nástroj vypněte. Připravte se na vysoké reakční momenty, které způsobí zpětný ráz.
Při práci na přístroji vyjměte akumulátorovou sadu. Tím zabráníte neúmyslnému spuštění elektrického nástroje.

⚠ OPATRNĚ!

Nebezpečí zasažení napájecích kabelů! Ujistěte se, že při práci s elektrickým nástrojem nenarazíte na vedení elektriny, plynu nebo na vodovodní potrubí.

Originální příslušenství/přídavné přístroje

Používejte pouze příslušenství a další zařízení, která jsou uvedena v návodu k obsluze. Použití jiných než v návodu k obsluze doporučených

nástrojových nástavců nebo jiného příslušenství může pro vás znamenat nebezpečí zranění.

Snížení vibrací a hluku

Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.

Následující opatření umožní snížit vibracemi a hlukem působená rizika:

Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.

Chování v nouzových případech

Seznamte se na základě tohoto návodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomá-há vyhnout se rizikům a nebezpečím.

Vždy budte při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odeberte akumulátorovou sadu. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.

Zbytková rizika

I když budete tento elektrický nástroj používat podle předpisu, vždy zůstávají určitá zbytková rizika. Následující nebezpečí mohou nastat v souvislosti s konstrukcí a provedením tohoto elektrického nástroje:

– Řezná poranění
– Ztráta sluchu, pokud pracujete bez ochrany sluchu.
– Zdravotní poškození vyplývající z vibrací ruky a paže, je-li přístroj používán po delší dobu, nebo není správně veden a udržován.

UPOZORNĚNÍ

Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
- Bezpečnostní pokyny pro nabíječky
Tento přístroj mohou používat děti starší 8 let i osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně

bezpečného používání přístroje a chápou z toho vyplývající nebezpečí.

Děti si nesmí s přístrojem hrát.

Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.

Nenabíjejte nedobíjitelné baterie.
Porušení tohoto upozornění vede k rizikům.
Když je přípojné vedení poškozeno, musí být nahrazen výrobcem nebo jeho zákaznickou službou nebo podobně kvalifikovanou osobou, aby se zabránilo ohrožením.
- Chraňte elektrické komponenty před vlhkostí. Abyste zabránili úrazu elektrickým proudem, neponořujte přístroj nikdy do vody nebo jiných kapalin. Nedržte přístroj nikdy pod tekoucí vodou. Dodržujte pokyny pro čištění, údržbu a opravy.
Přístroj je vhodný pouze pro použití ve vnitřních prostorách.

⚠️ VÝSTRAHA! Tato nabíječka je vhodná jen pro nabíjení akumulátorových sad následujících typů:

Parkside 12 Vakumulátorová sada

PAPK 12 A3 2 Ah 3 článků

PAPK 12 A4 2 Ah 3 článků

PAPK 12 B4 4 Ah 6 článků

Kompatibilní náhradní akumulátorové sady a nabíječky pro tento výrobek můžete objednat přímo z Online obchodu LIDL ve své zemi nebo z www.Optimex-Shop.com. Mějte pohotově číslo IAN (IAN 471995_2407) pro svou objednávku. Objednávky lze zadávat a zpracovávat pouze online. Pokud si nejste jisti, kde koupit kompatibilní akumulátorové sady a nabíječky, obrat’te se na náš zákaznický servis pod uvedenou servisní horkou linkou.

Vhodné akumulátorové sady a nabíječky

Akumu-látorová sada:

ParksideX 12 V Team

Nabíječka: ParksideX 12 V Team

Montáž

● Výrobek vybalte a vyčistěte jej

⚠️ VAROVÁNÍ!

Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!

1. Vyjměte výrobek z obalu a odstraňte veškeré balicí materiály a ochranné fólie.
2. Zkontrolujte, zda jsou k dispozici všechny díly a zda je rozsah dodávky kompletní (viz „Rozsah dodávky“).
3. Zkontrolujte, zda je výrobek a všechny součásti v dobrém stavu. Pokud zjistíte jakékoli poškození nebo závadu, výrobek nepoužívejte, ale postupujte podle popisu v kapitole „Záruka“.

Příslušenství

Vždy používejte vhodné osobní ochranné pomůcky pro bezpečné a správné používání tohoto výrobku.
K nim patří: -Ochranné brýle -Ochrana sluchu -Ochranné rukavice -Ochranná obuv

- Vyjmutí/vložení akumulátoru

□ Výjmutí akumulátoru: Stiskněte odblokovací tlačítka 4 a vyjměte akumulátor 5.

□ Vložení akumulátoru: Zaklapněte akumulátor do rukojeti 3.

Nabijte akumulátor

UPOZORNĚNÍ

Před nabíjením nechte ohřátý akumulátor 5 vychladnout.
Mezi jednotlivými nabíjecími procesy vypněte nabíječku 10 alespoň na 15 minut.
Před vyjmutím nebo vložením akumulátoru do nabíječky vždy vytáhněte zástrčku.

1. Případně vyjměte akumulátor z výrobku.
2. Zasuňte akumulátor do nabíjecí šachty nabíječky. Červená kontrolka nabíjení 12 se rozsvítí.
3. Připojte nabíječku k zásuvce.
4. Po dokončení nabíjení se rozsvítí zelená kontrolka nabíjení 11. Oddělte nabíječku od sítě.
5. Vytáhněte akumulátor z nabíječky.

Doba nabíjení

Akumulátorová sada	Doba nabíjení (h)
PAPK 12 A3, 2,0 Ah, 3 články	1
PAPK 12 A4, 2,0 Ah, 3 články	1
PAPK 12 B4, 4,0 Ah, 6 články	2

Obsluha

⚠️ VAROVÁNÍ! Riziko zranění!

Noste ochranné rukavice!

⚠️ VAROVÁNÍ! Riziko zranění!

Nosit ochranu sluchu!

Noste ochranné brýle!

Noste protiskluzovou ochrannou obuv!

- Vyberte směr otáčení

⚠️ VAROVÁNÍ! Riziko zranění!

Přepínač směru otáčení 1 používejte nebo přestavujte pouze v případě, že je výrobek v klidu.

UPOZORNĚNÍ

Některé typy šroubů, matic a svorníků mají levý závit. V takovém případě použijte níže uvedené pokyny obráceně.

☐ Otočením přepínače směru otáčení doleva nebo doprava šroub utáhnete nebo povolíte:

Přepínač směru otáčení	Směr otáčení
Zleva ■ Ve směru hodinových ručiček■ Zašroubujte/utáhněte šrouby/matice
Zprava ■ Proti směru hodinových ručiček■ Uvolnit šrouby/matice

- Nasadte adaptér na výrobek

□ V případě potřeby zastrčte adaptér 13 do držáku nástroje 9.

- Nasadte držák na výrobek

Umístěte vhodný držák do držáku nástroje 9 nebo na adaptér 13. Držte výrobek tak, aby směřoval přímo na šroub/matku.

Zapnutí/vypnutí výrobku

⚠️ VAROVÁNÍ! Riziko zranění!

Pevně držte výrobek, zejména když šroub/matka dosáhne dosedací polohy.
Během utahování nebo odšroubování držte prsty a ruce mimo dosah adaptéru 13 nebo šroubu/matice.

⚠ OPATRNĚ! Riziko zranění!

Šroub/matka se může během utahování nebo vyšroubovávání zahřát. Nechte šroub/matici vychladnout.

⚠ OPATRNĚ! Riziko zranění!

Zkontrolujte skutečný utahovací moment momentovým klíčem.

UPOZORNĚNÍ

Lehký tlak na vypínač ZAP/VYP ^6 způsobuje nízké otáčky/nízký utahovací moment. S rostoucím tlakem se zvyšuje rychlost/utahovací moment.
Pracovní svítilna s LED8 se rozsvítí, když je vypínač ZAP/VYP stisknut lehce nebo úplně. Umožňuje tak osvětlení pracovního prostoru za nepříznivých světelných podmínek.

Zapnutí

1. Stlačte a podržte blokování zapnutí 7.
2. Stlačte a podržte vypínač ZAP/VYP 6.
3. Po náběhu výrobku můžete opět blokování zapnutí uvolnit.

Vypnout

□ Uvolněte vypínač ZAP/VYP 6. Výrobek se vypne.

- Odstraňování chyb

Problém Možná	příčina Manipulace
Výrobek nestartuje.	Akumulátor 5 je vybitý.	Nabijte akumulátor 5 (viz „Nabijte akumulátor“).
	Akumulátor 5 není správně vložen.	Vložte správně akumulátor 5 (viz „Vyjmutí/vložení akumulátoru“).
	Vypínač ZAP/VYP 6 je vadný.	Nechte výrobek opravit v servisním středisku.
	Motor je vadný.
Výrobek pracuje s přerušeními.	Vnitřní uvolněný kontakt. Nechte výrobek opravit v servisním středisku.
	Vypínač ZAP/VYP 6 je vadný.

- Čištění a údržba

⚠️ VAROVÁNÍ! Riziko zranění!

Výrobek vypněte, vyjměte akumulátor 5 a nechte před prováděním kontroly, údržby nebo čisticích prací vychladnout!

⚠️ VÝSTRAHA!

Veškeré údržbářské a opravárenské práce, které nejsou popsány v této příručce: Obraťte se na autorizované servisní středisko nebo obdobně kvalifikovanou osobu, aby byl výrobek zkontrolován a opraven. Používejte pouze originální díly.

UPOZORNĚNÍ

Pravidelně provádějte následující čištění a údržbu. Tím je zajištěno dlouhé a spolehlivé použití.

⚠️ VAROVÁNÍ! Riziko úrazu elektrickým proudem!

Výrobek nestříkejte vodou ani jej nedávejte do vody. Dovnitř výrobku nesmí proniknout žádné kapaliny.

UPOZORNĚNÍ

Nepoužívejte žádné čisticí prostředky popř. rozpouštědla. Ty by mohly výrobek neopravitelně poškodit.
Výrobek musí být udržován vždy čistý, suchý a bez oleje nebo maziva.
Výrobek je bezúdržbový.

□ Výrobek čistěte suchou utěrkou.

- Skladování

□ Uchovávejte výrobek na suchém a proti prachu chráněném místě mimo dosah dětí.
☐ Skladovací teplota akumulátoru 5 a výrobku je v rozmezí 0 °C až +45 °C. Během skladování se vyvarujte extrémního chladu nebo horku, aby nedošlo ke ztrátě výkonu akumulátoru.
☐ Má-li být akumulátor skladován po delší dobu, musí být stav nabití pravidelně kontrolován. Optimální stav nabití je mezi 50 % a 80 %.

Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/20–22: papír a lepenka/80–98: složené látky.

Výrobek:

Výrobek vč. příslušenství a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat s odpady.

Logo Triman platí jen pro Francii.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Vadné nebo vybité baterie resp. akumulátory se musí recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.

Ekologické škody v důsledku chybné likvidace baterií/akumulátorů!

Baterie/akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie/akumulátory u komunální sběrny.

Záruka

Výrobek byl vyroben podle přísných směrnic kvality a před dodáním pečlivě otestován. V případě materiálních nebo výrobních vad máte zákonná práva vůči prodejci výrobku. Vaše zákonná práva nejsou níže uvedenou zárukou nijak omezená.

Záruka na tento výrobek je 3 roky od data zakoupení. Záruční doba začíná dnem zakoupení. Originál dokladu o zakoupení si uschovejte na bezpečném místě, protože tento doklad je vyžadován jako doklad o koupi.

Jakékoli poškození nebo závady, které se vyskytly již v okamžiku nákupu, musí být nahlášeny ihned po vybalení výrobku.

Pokud se u výrobku během 3 let od data zakoupení projeví vada materiálu nebo výrobní vada, pak vám ho podle naší volby bezplatně opravíme nebo vyměníme. Záruční doba se po uznané reklamaci neprodlužuje. To platí také pro vyměněné a opravené díly.

Tato záruka je neplatná, pokud byl výrobek poškozený nebo nesprávně používaný anebo udržovaný.

Záruka se kryje na materiálové a výrobní vady. Tato záruka se nevztahuje na díly výrobku, které podléhají běžnému opotřebení, a tím platí jako opotřebitelné díly (např. baterie, hadice, inkoustové barevné patrony), ani se nevztahuje na poškození rozbitných dílů, např. spínačů nebo dílů ze skla.

U tohoto výrobku se záruční doba vztahuje také na akumulátor.

Postup v případě uplatňování záruky

V zájmu rychlého zpracování Vašeho požadavku se řídte následujícími pokyny:

Pro všechny požadavky si uschovejte pokladní stvrzenku jako doklad o nákupu a číslo položky (IAN 471995_2407).

Číslo položky najdete na typovém štítku, je vyryto na výrobku, je uvedeno na titulní stránce Vašeho návodu (vlevo dole) nebo je na nálepce na zadní nebo spodní straně výrobku.

Při poruchách funkce nebo jiných závadách nejdříve kontaktujte telefonicky nebo e-mailem níže uvedené servisní oddělení.

Na adresu servisu, kterou Vám sdělíme, můžete zdarma odeslat pouze výrobek, který byl zaznamenaný jako vadný, a to spolu s pokladním dokladem (stvrzenkou), popisem závady a uvedením doby, kdy k závadě došlo.

PDF ONLINE parkside-diy.com

Na stránkách parkside-diy.com najdete tuto a celou řadu dalších příruček k nahlédnutí a ke stažení. Pomocí tohoto QR kódu se dostanete přímo na stránky parkside-diy.com. Vyberte svou zemi a vyhledejte návod k obsluze pomocí formuláře k vyhledávání. Zadáním čísla položky (IAN) 471995_2407 se dostanete k návodu k obsluze Vašeho výrobku.

Servis

CZ Servis Česká republika

Tel.: [phone]

E-Mail: [e-mail]

EU prohlášení o shodě

EU PROHLÁŠENÍ O SHODĚ (č.471995_2407)

IAN:	471995_2407
Identifikace produktu:	"Parkside" Aku račňový uťahovák 12V
Číslo modelu:	HG10173

Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:

Směrnice 2006/42/ES

Směrnice 2014/30/ES

Směrnice 2011/65/EU se všemi souvisejícími změnami

Odkazy na příslušné harmonizované normy nebo na jiné technické specifikace, ve vztahu k nimž se shoda prohlašuje:

Č. / Části

Směrnice2006/42/ES

EN 62841-1: 2015/A11: 2022

EN 62841-2-2: 2014

Směrnice 2014/30/ES

EN IEC 55014-1:2021

EN IEC 55014-2:2021

Předmět výše uvedeného prohlášení je v souladu se směrnicí Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:

Č. / Části

EN IEC 63000:2018

Držitel technické dokumentace: OWIM GmbH & Co.KG

Podepsáno za a jménem:

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.

Překlad původního prohlášení o shodě

Neckarsulm 15.10.2024

Místo

Datum

ppa. Buch ppa. Stefan Haensel ppa. Jens Buchheim

Prokurista Prokurista

Technické údaje ...... Strana 112

Všeobecné bezpečnostné upozornenia .... Strana 114

Bezpečnostné upozornenia pre nabíjačky ...... Strana 118

Montáž ...... Strana 120

1 Prepínač smeru točenia
2 Ukazovatel'stavu akumulátora
3 Rukovät'
4 Odblokovacie tlačidlo
5 Akumulátor *
6 Vypínač
7Blokovanie zapínania
8 Pracovné svetlo LED
9Upínadlo náradia
10Nabíjačka *
11 Kontrolka nabíjania – zelená
12 Kontrolka nabíjania – červená
13Adaptér

Hodnoty emisií hluku

Všeobecné bezpečnostné upozornenia

Bezpečnost na pracovisku

1) Pracovní oblast'udržiavajte v čistote a dobre osvetlenú. Neporiadok alebo

Elektrická bezpečnost'

2) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek. Ked'je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

3) Elektrické náradie chráně pred daždóm a vlhkom. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

Nebezpečenstvo zásahu elektrického kábla! Pri práci s elektrickým náradím sa uistite, či nemôžete zasiahnuť elektrické káble, plynové alebo vodovodné potrubia.

- Bezpečnostné upozornenia pre nabíjačky

Elektrické časti chráňte pred vlhkostou. Nikdy ich neponárajte do vody alebo iných kvapalín, aby ste zabránili zásahu elektrickým prúdom.

Prístroj neponárajte pod tečúcu vodu. Riadte sa pokynmi pre čistenie, údržbu a opravy.

1. Stlačte a podržte blokovanie zapínania 7.
2. Stlačte a podržte vypínač 6.
3. Ked' produkt nabehne, blokovanie zapínania uvolnite.

Vypnutie

□ Uvolnite vypínač 6. Produkt sa vypne.

Produkt vypnite, vyberte akumulátor 5 a pred revíziou, údržbou alebo čistením ho nechajte vychladnút!

! OPATRNE!

Nasledovné čistenie a údržbu vykonávajte pravidelne. Zabezpečí sa tým dlhé a spolahlivé používanie.

Nesprávna likvidácia batérií/akumulátorových batérií ničí životné prostredie!
