NÁVOD K OBSLUZE AC-5827 TRISTAR

CS | Návod na použití

SK | Návod na použitie

• Pozorně si přečtěte tuto uživatelskou příručku, abyste zajistili správné používání, údržbu a instalaci spotřebiče.
• Při ignorování bezpečnostních pokynů nemůže být výrobce odpovědný za případná poškození.
• Spotřebič je určen pouze pro použití ve vnitřních prostorách.
• Nepřipojujte spotřebič k elektrickým zásuvkám, které jsou poškozené nebo nejsou instalovány správným způsobem.
• Jednotku nepoužívejte:
• v blízkosti zdrojů ohně;
• na místech, kde hrozí postříkání olejem;
• na místech vystavených přímému slunečnímu záření;
• na místech, kde hrozí postříkání vodou;
• v blízkosti vany, sprchy nebo bazénu.
• Nikdy nestrkejte prsty ani žádný předmět do vzduchového výstupu. Obzvláště upozorněte na tato nebezpečí děti.
• Během přepravy nebo skladování jednotka musí stát.

• Jednotku před čistěním vždy vypněte nebo odpojte od zdroje napájení.

• Jednotku před přemístěním vždy vypněte a odpojte od zdroje napájení.
  • VAROVÁNÍ: Aby se předešlo riziku vzniku požáru, jednotku nezakrývejte.

• Všechny připojovací zásuvky jednotky musí odpovídat místním požadavkům na elektrickou bezpečnost. V případě potřeby provedte kontrolu.
• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo možným rizikům.
• Pokud je napájecí kabel poškožen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo kvalifikovanou osobou, aby se předešlo možným rizikům.
• Tento spotřebič mohou děti starší 8 let a lidé se sníženými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí používat, pouze pokud jsou pod dohledem nebo dostali instrukce týkající se bezpečného použití spotřebiče a rozumí možným rizikům. Děti si nesmí hrát se spotřebičem. Čištění a údržba by neměla být prováděna dětmi bez dozoru.

\*\*\* TRISTAR Návod k použití

• Tento spotřebič lze použít pouze v domácnosti za účelem, pro který byl vyroben.
• Poznámka:

– Dojde-li k poškození, odpojte napájecí kabel a kontaktujte prodejce nebo autorizovaného opravce.
– Napájecí kabel musí být v každém případě řádně uzemněn.
– Abyste zamezili vzniku nebezpečí, když je napájecí kabel poškozený, odpojte zdroj napájení. V takovém případě jej musí vyměnit prodejce nebo autorizovaný opravce.

Varování

• Používejte pouze výrobcem doporučený postup odmrazování a čištění. Proces odmrazování nebo čištění žádným způsobem neurychlujte.
• Spotřebič se musí skladovat v místnosti bez trvale zapnutých zdrojů vznícení (např. otevřený oheň, zapnutý plynový spotřebič nebo zapnutý elektrický ohřívač).
• Spotřebič nepropichujte ani nevhazujte do ohně.

• Pamatujte, že chladiva mohou být bez zápachu.

• Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než X m2. (X=4 pro 5000 Btu/h, 7000 Btu/h, 8000 Btu/h; X=7,7 pro 9000 Btu/h, 10000 Btu/h, 10500 Btu/h)

• Opravu nebo údržbu jednotky nechte provést pouze u autorizovaného opravce.
• Za napájecí kabel netahejte, nedeformujte ho, neupravujte ho a ani ho neponořujte do vody. Tahání nebo nesprávná manipulace s napájecím kabelem mohou způsobit poškození jednotky a úraz elektrickým proudem.
• Dodržujte vnitrostátní předpisy týkající se používání plynů.
• Ventilační otvory ničím nezakrývejte.
• Každá osoba, která provádí práce nebo zásahy na okruhu s chladivem, musí mít platný certifikát vystavený akreditovaným orgánem, který potvrzuje, že je kompetentní bezpečně manipulovat s chladivem podle obecně platných nařízení v odvětví.
• Opravy se musí vždy provádět pouze podle doporučení vydaných výrobcem spotřebiče. Údržba a opravy, které vyžadují asistenci

druhé vyškolené osoby, se musí provádět pod dohledem osoby způsobilé k manipulaci s hořlavými chladivy.

- S výjimkou případů, kdy z jednotky vycházejí neobvyklé zvuky, podivný zápach nebo kouř, nevypínejte spuštěnou jednotku odpojením napájecího kabelu. Mohlo by dojít k úrazu elektrickým proudem nebo k požáru v důsledku vzniklého tepla.

△

Specifické informace o spotřebičích používajících chladivo R 290.

- Pozorně si přečtěte všechna varování.

- Když spotřebič odmrazujete a čistíte, nepoužívejte žádné jiné nástroje, než které jsou doporučeny výrobcem.

- Spotřebič se nesmí skladovat v místnosti s trvale zapnutými zdroji vznícení (např. otevřený oheň, zapnutý plynový spotřebič nebo zapnutý elektrický ohřívač).

- Spotřebič nepropichujte ani nevhazujte do ohně.

- Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než X m2. (X=4 pro 5000 Btu/h, 7000 Btu/h, 8000 Btu/h; X=7,7 pro 9000 Btu/h, 10000 Btu/h, 10500 Btu/h)

- Tento spotřebič obsahuje Y gramů (viz štítek na zadní straně jednotky) chladiva R290.

• R290 je chladivo, které vyhovuje nařízením EU o ochraně životního prostředí. Nepropichujte žádnou část okruhu s chladivem.

- Pokud je spotřebič instalován, provozován nebo uskladněn na nevětraném místě, místnost musí být uzpůsobena tak, aby v ní nedocházelo k hromadění uniklého chladiva. To by mohlo způsobit nebezpečí vzniku požáru nebo výbuchu chladiva v důsledku používání elektrických ohřívačů, kamen nebo jiných zdrojů vznícení.

- Spotřebič musí být uskladněn takovým způsobem, aby se předešlo mechanickému poškození.

- Osoby, které provádí práce nebo zásahy na okruhu s chladivem, musí mít platný certifikát vystavený akreditovaným orgánem, který potvrzuje, že jsou kompetentní manipulovat s chladivem podle platných nařízení v odvětví.

\*\*\* TRISTAR Návod k použití

- Opravy se musí provádět podle doporučení výrobce. Údržba a opravy, které vyžadují asistenci druhé vyškolené osoby, se musí provádět pod dohledem osoby způsobilé k manipulaci s hořlavými chladivy.

Baterie

- Baterii nevystavujte príliš vysokým teplotám ani prímému slunečnímu záření. Baterie nikdy nevhazujte do ohně. Hrozí riziko výbuchu!

- Baterie uchovávejte mimo dosah dětí. Baterie není hračka!

- Neotevírejte kryt baterií silou.

- Vyhněte se kontaktu s kovovými předměty (prsteny, hřebíky, šroubováky atd.). Je zde riziko zkratu!

- Výsledkem zkratu baterií může být jejich zahřátí nebo dokonce vznícení, což může vyústit v popálení.

- Kvůli Vaší bezpečnosti by póly baterií měly být při transportu přikryty adhezivními proužky.

- Nedotýkejte se prasklých a/nebo tekoucí baterie. Pokud se kapalina z baterie dostane do očí, vypláchněte si je co nejdříve čistou

vodou, aniž byste si přitom oči mnuli. Neprodleně navštivte nemocnici. Bez řádné léčby mohou nastat problémy s očima.

Chladivo

(CE) N 842/2006: Tato jednotka obsahuje chladivo R290. Množství chladiva je menší než 1 kg a koluje v uzavřeném okruhu. Chladivo nemá žádný dopad na ozónovou vrstvu, ale spadá do tzv. skleníkových plynů podle Kjótského protokolu, a proto může přispívat ke globálnímu oteplování, když je uvolněno do ovzduší. Z toho důvodu chladivo mohou plnit nebo vypouštět pouze kvalifikované osoby s příslušnou certifikací. Váš spotřebič nevyžaduje doplňování chladiva, pokud je používán správným způsobem a nemá poškozený chladící okruh. GWP: R290: 3

Tento výrobek splňuje požadavky týkající se shody s platnými evropskými nařízeními nebo směrnicemi.

Vyřazené elektrické výrobky nesmí být likvidovány společně s domovním odpadem. Zajistěte jejich recyklaci v příslušném sběrném místě. Se žádostí o informace ohledně recyklace se obraťte na místní úřad nebo místní obchod.

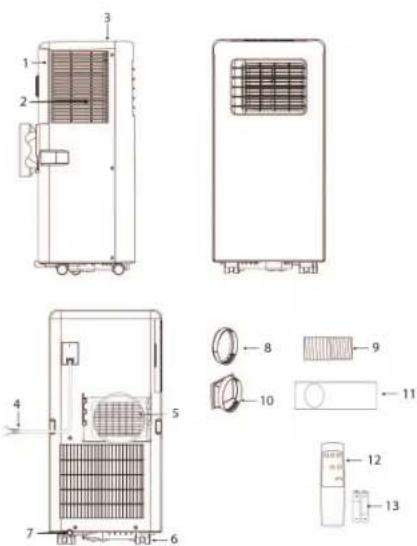

POPIS SOUČÁSTÍ

1. Vstup vzduchu 8.	Konektor hadice (strana okna)
2. Vzduchový filtr 9.	Hadice odvodu horkého vzduchu
3. Ovládaci panel 10.	Konektor hadice (strana klimatizace)
4. Napájecí kabel 11.	Sada pro výstup z okna + upevnovací prvky
5. Výstup vzduchu 12.	Dálkový ovladač
6. Rejdovací kolečko	13. Baterie
7. Vypouštěcí otvor

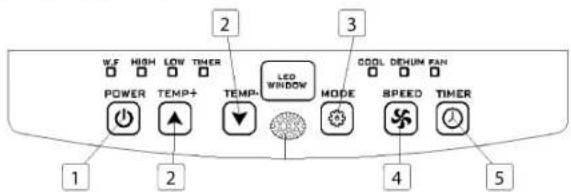

FUNKCE OVLÁDACÍHO PANELU

1. Vypínač
2. Tlačitka teploty
3. Tlačitko režimu
4. Tlačitko nastavení rychlosti ventilátoru

\*\*\* TRISTAR Návod k použití

5. Tlačítko časovače

W.F HIGH LOW TIMER POWER TEMP+ TEMPA LED WINDOW MODE SPEED TIMER 1 2 3 4 5

DÁLKOVÝ OVLADAČ

1. Tlačítko zvýšení teploty
2. Tlačítko režimu
3. Tlačitko nastavení rychlosti ventilátoru
4. Tlačítko časovače
5. Tlačitko snížení teploty
6. Vypínač

1 2 3 SPEED TEMP+ MODE 4 TEMP- TIMER 6 POWER 5

PŘED PRVNÍM POUŽITÍM

Před spuštěním spotřebiče:

• Najděte místo s blízkou elektrickou zásuvkou.
• Nainstalujte odvodní hadici a nastavte okno do správné polohy.
• Přiložené malé bílé spony se musí namontovat na okenní sadu.

• Zástrčku napájecího kabelu zapojte do uzemněné zásuvky (AC 220-240 V / 50 Hz).
• Stisknutím vypínače klimatizaci zapněte.
  • Nastavte rozmezí teploty: 16-31 °C.
• Zkontrolujte, zda byla odvodní hadice správně namontována.
• Když používáte funkci chlazení a odvlhčování, mezi vypnutím a zapnutím počkejte alespoň 3 minuty.

POUŽITÍ

Režim chlazení

• Stiskněte tlačítko „Režim“, dokud se nezobrazí ikona „Chlazení“.
• Stiskněte tlačitko nebo pro nastavení požadované teploty v místnosti.
• Za přibližně 5 minut jednotka zahájí chlazení.

- Stisknutím tlačítka „rychlosti ventilátoru“ nastavte průtok vzduchu.

Režim odvlhčování

• Stiskněte tlačítko „režimu“, dokud nezačne blikat „indikátor odvlhčování“.
• Teplota se nastaví automaticky.
• Rychlost ventilátoru se nastaví automaticky.

Režim časovače

Nastavení časovače zapnutí

• Když je klimatizace vypnutá, stiskněte tlačítko „časovače“ a vyberte požadovaný čas zapnutí; nastavení provedte pomocí tlačítek teploty.
• Čas zapnutí Ize nastavit kdykoli v intervalu 0-24 hodin.

Nastavení časovače vypnutí

• Když je klimatizace zapnutá, stiskněte tlačítko „časovače“ a vyberte požadovaný čas vypnutí; nastavení provedte pomocí tlačítek teploty.
• Čas vypnutí lze nastavit kdykoli v intervalu 0-24 hodin.

Vypouštění vody

- Po delším provozu a před uskladněním bude zapotřebí vypustit vodu, která se v jednotce nahromadila. Připravte si vhodné místo nebo nádobu pro zachycení vody a vytáhněte pryžový uzávěr z vypouštěcího otvoru na spodní straně jednotky. Voda začne vytékat. Jakmile voda vyteče, vložte zpět uzávěr.

Funkce výstrahy plné vnitřní vodní nádržky

- Vodní nádržka uvnitř klimatizace má jeden bezpečnostní hladinový spínač, který kontroluje hladinu vody. Jakmile hladina vody dosáhne předpokládané výšky, rozsvítí se indikátor plné vodní nádržky. Provedte výše uvedené kroky a vodu vypustě.

\*\*\* TRISTAR Návod k použití

INSTALACE

- Klimatizace se musí instalovat na rovný a stabilní povrch. Neblokujte výstup vzduchu a ponechte alespoň 30 cm místa kolem jednotky.

- Zapojení zásuvky musí odpovídat mistním požadavkům na elektrickou bezpečnost.

Instalace odvodní hadice

• Zašroubujte oba konce hadice odvodu horkého vzduchu (9) – jeden do konektoru strany okna (8) a druhý do konektoru strany klimatizace (10).
• Vložte konektor hadice strany klimatizace (10) do otvorů na zadní straně jednotky klimatizace.
• Konektor hadice strany okna (8) upevněte k nejbližší okenní římse.

Instalační sada pro výstup z okna

• Upravte šířku (obr. 1) nebo výšku (obr. 2) posuvné okenní vložky (11) tak, aby vyhovovala otvoru okna, a zajistěte umístění této vložky (11) pomocí upevňovacích prvků.
• Posuňte/zavřete okno až k vložce.

• Před čištěním odpojte elektrické napájení jednotky.

• Nejprve očistěte povrch neutrálním čisticím prostředkem a vlhkou utěrkou a potom jednotku utřete suchou utěrkou.

• Nepoužívejte benzín nebo jiné chemikálie k čištění jednotky.
  • Jednotku neumývejte přímo.

Vzduchový filtr

• Vzduchový filtr by se měl čistit jednou za dva týdny.
- Otevřete mřížku vstupu vzduchu a vytáhněte vzduchový filtr.
- Vzduchový filtr očistěte neutrálním čisticím prostředkem ve vlažné vodě (40 °C) a nechte jej zcela uschnout (ne na přímém slunci).
• Vložte filtr zpět do vstupní mřížky.

ŘEŠENÍ POTÍŽÍ

Odstraňování problémů	Možné příčiny Doporučená	nápravná opatření
Jednotka se po stisknutí vypínače nezapne.	Bliká indikátor plné vodní nádržky, tzn. že vodní nádržka je plná.Pokojová teplota je vyšší než nastavená teplota (režim elektrického vytápění).Pokojová teplota je nižší než nastavená teplota (režim chlazení).	Vypust’te vodu z vodní nádržky.Nastavte teplotu.

Návod k použití

Jednotka dostatečně nechladí.	Dveře nebo okna nejsou zavřené.Uvnitř místnosti jsou zdroje tepla.Hadice odvodu horkého vzduchu není připojena nebo je blokována.Nastavení teploty je příliš vysoké.Vstup vzduchu je blokován.	Ujistěte se, že všechna okna a dveře jsou zavřené.Odstraňte zdroje tepla, je-li to možné.Připojte nebo vyčistěte hadici odvodu horkého vzduchu.Obnovte nastavení teploty.Vyčistěte vstup vzduchu.
Automatick é vypnutí v režimu vytápění.	Ochrana proti přehřátí, která se aktivuje při teplotě výstupního vzduchu nad 70 °C, automaticky vypnula jednotku.	Nechte teplotu v místnosti ochladit, než znovu zapnete jednotku.
Hluk. • Podklad není rovný nebo dostatečně stabilní.Zvuk vychází z proudění chladiva uvnitř klimatizace.		Umístěte jednotku na rovný, stabilní povrch, je-li to možné.
Kód E0 • Porucha senzoru pokojové teploty.		Vyměňte senzor pokojové teploty.
Kód E2 • Plná vodní nádržka. • Vyprázdněte vodní nádržku.

TABULKA PRO KLIMATIZAČNÍ JEDNOTKY

Informační požadavky pro klimatizační jednotky s jedním a dvěma vzduchovými kanály			P
Informace pro identifikaci modelů, kterých se informace týkají:
Popis Symbol Hodnota Jedn			otka
Jmenovitý výkon pro chlazení Prated kW
Jmenovitý výkon pro vytápění Prated kW
Jmenovitý příkon pro chlazení Peer kW
Jmenovitý příkon pro vytápění Pcop kW
Spotřeba elektrické energie v pohotovostním režimu	EERd W
Spotřeba elektrické energie ve vypnutém stavu	Poff W
Spotřeba elektrické energie v režimu ohřívače klikové skříně	Pck W
Informace pro identifikaci modelů, kterých se informace týkají:
Popis Symbol Hodnota Jedn			otka
Jmenovitá míra energetické účinnosti	EERrated
Jmenovitý koeficient výkonnosti COPrated
Spotřeba elektrické energie spotřebičů s jedním/dvěma vzduchovými kanály (samostatná indikace pro chlazení a vytápění)	Qsd kWh/		h
Spotřeba elektrické energie spotřebiče se dvěma vzduchovými kanály	Qdd kWh/		h
Hladina akustického výkonu Lwa dB(A			)

VÝROBEK OBSAHUJE FLUOROVANÝ SKLENÍKOVÝ PLYN.

Č. artiklu AC-5827
Chladivo: R290
Množství v kg: 0.14
Potenciál globálního oteplování: 3

PROSTŘEDÍ

Tento spotřebič by neměl být po ukončení životnosti vyhazován do domovního odpadu, ale musí být odvezen na centrální sběrné místo k recyklaci elektroniky a domácích elektrických spotřebičů. Symbol na spotřebiči, návod k obsluze a obal vás na tento důležitý problém upozorňuje. Materiály použité v tomto spotřebiči jsou recyklovatelné. Recyklací použitých domácích spotřebičů významně přispějete k ochraně životního prostředí. Informace o sběrném místě vám sdělí místní obecní úřad.

Evropská směrnice pro baterie (2006/66/ES) zakazuje vyhazovat baterie spolu s domácím odpadem. Mohou obsahovat látky škodlivé pro životní prostředí. Vybité baterie můžete odevzdat na místní sběrné místo nebo v recyklačním středisku. Aby nedošlo k přehřátí v důsledku zkratu, lithiové baterie se musí ze zařízení vyjmout a jejich póly se musí izolovat pomocí izolační pásky nebo jinak chránit před zkratem.

Všechny dostupné informace a náhradní dily naleznete na adrese www.tristar.eu!

STAR

(CE) N 842/2006: Tento odvlhčovač obsahuje chladivo R290.

2. Vzduchový filter 9.	Hadica výstupu horúceho vzduchu
3. Ovládací panel 10.	Konektor hadice (koniec v smere od klimatizácie)
4. Napájací kábel 11.	Súprava posuvného okna + pripojovacie prvky
5. Výstup vzduchu 12.	Dialkové ovládanie
6. Závlek 13. Batérie
7. Vypúšťací otvor

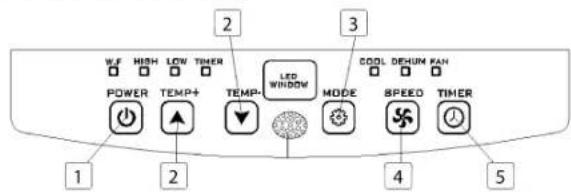

1. Tlačidlo napájania (zap/vyp)
2. Tlačidlá teploty
3. Tlačidlo režimu

4. Tlačidlo nastavenia rýchlosti ventilátora

5. Tlačidlo časovača (zap/vyp)


W.F HIGH LOW TIMER POWER TEMP+ TEMP- LED WINDOW MODE SPEED TIMER 1 2 3 COOL DEHUM PAN 4 5

DIAL'KOVÉ OVLÁDANIE

1. Tlačidlo zvýšenia teploty
2. Tlačidlo režimu
3. Tlačidlo nastavenia rýchlosti ventilátora
4. Tlačidlo časovača (zap/vyp)
5. Tlačidlo zníženia teploty
6. Tlačidlo napájania (zap/vyp)

- Stlačte tlačidlo "Mode" (režim), kým indikátor odvlhčovania bliká.

- Teplota sa zvolí automaticky.

- Ked' je klimatizácia ZAP, stlačte tlačidlo "Timer" (časovač) a zvolte požadované VYP času a nastavte používanie tlačidiel teploty.

skončení životnosti, musí sa odovzdať v recyklačnom centre, kde sa recyklujú elektrické a elektronické domáce zariadenia. Tento symbol na spotrebiči, v návode na obsluhu a na obale upozorňuje na túto
