NÁVOD K OBSLUZE Plana 6.1c SCHEPPACH

Obsah: Strana:
Dodací stav 51
Technická data 51
Použité symboly 51
Všeobecné pokyny 52
Bezpečnostní pokyny 52
Použití podle účelu určení 53
Zbytková rizika 54
Instalace 54
Vybavení obr. 1 54
Montáž 54
Uvedení do provozu 55
Pracovní pokyny	55
Elektrické zapojení	56
Údržba	56
Likvidace a recyklace	57
Odstraňování závad	57
Výkresy náhradních dílů Plana 3.1c	76

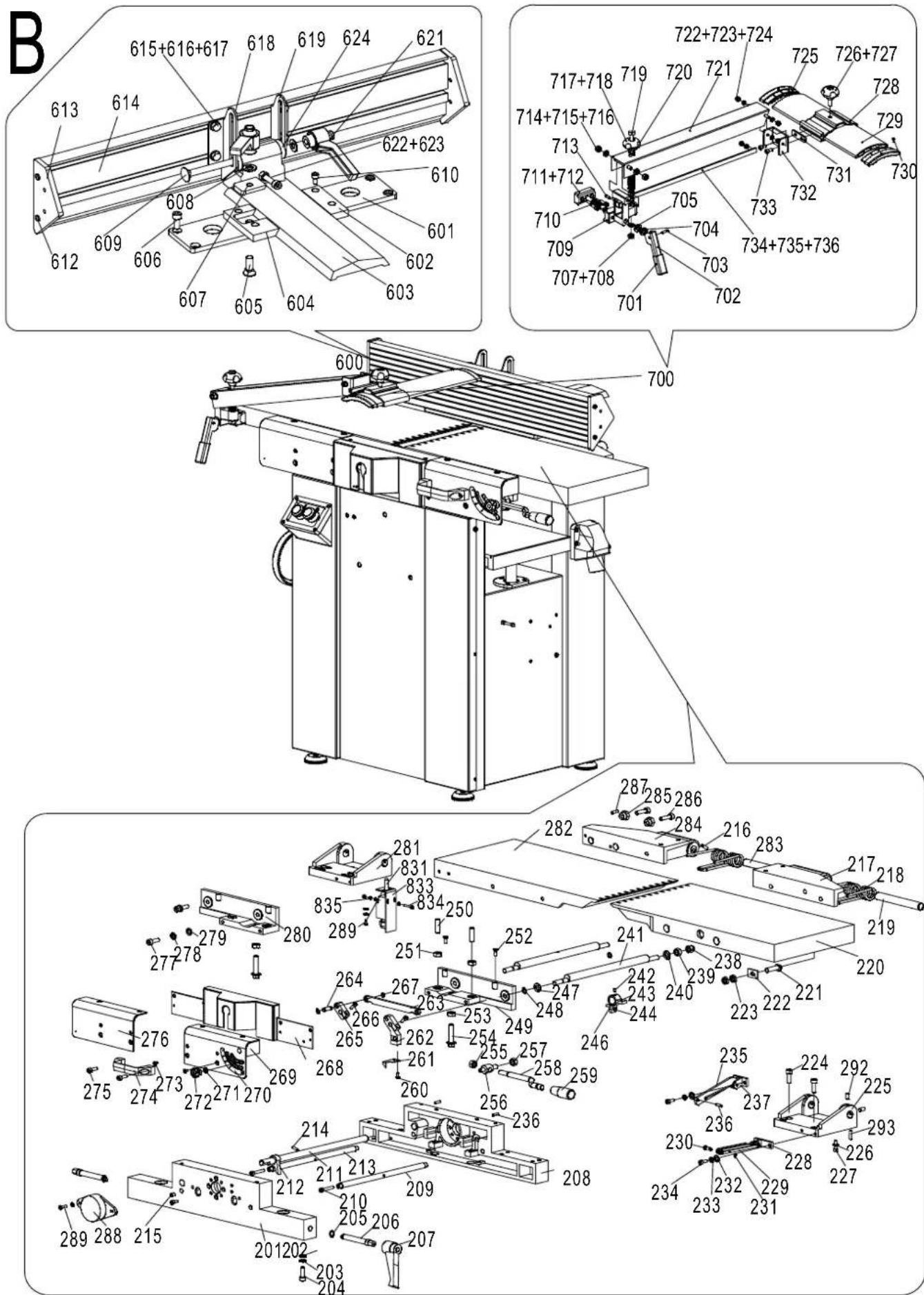

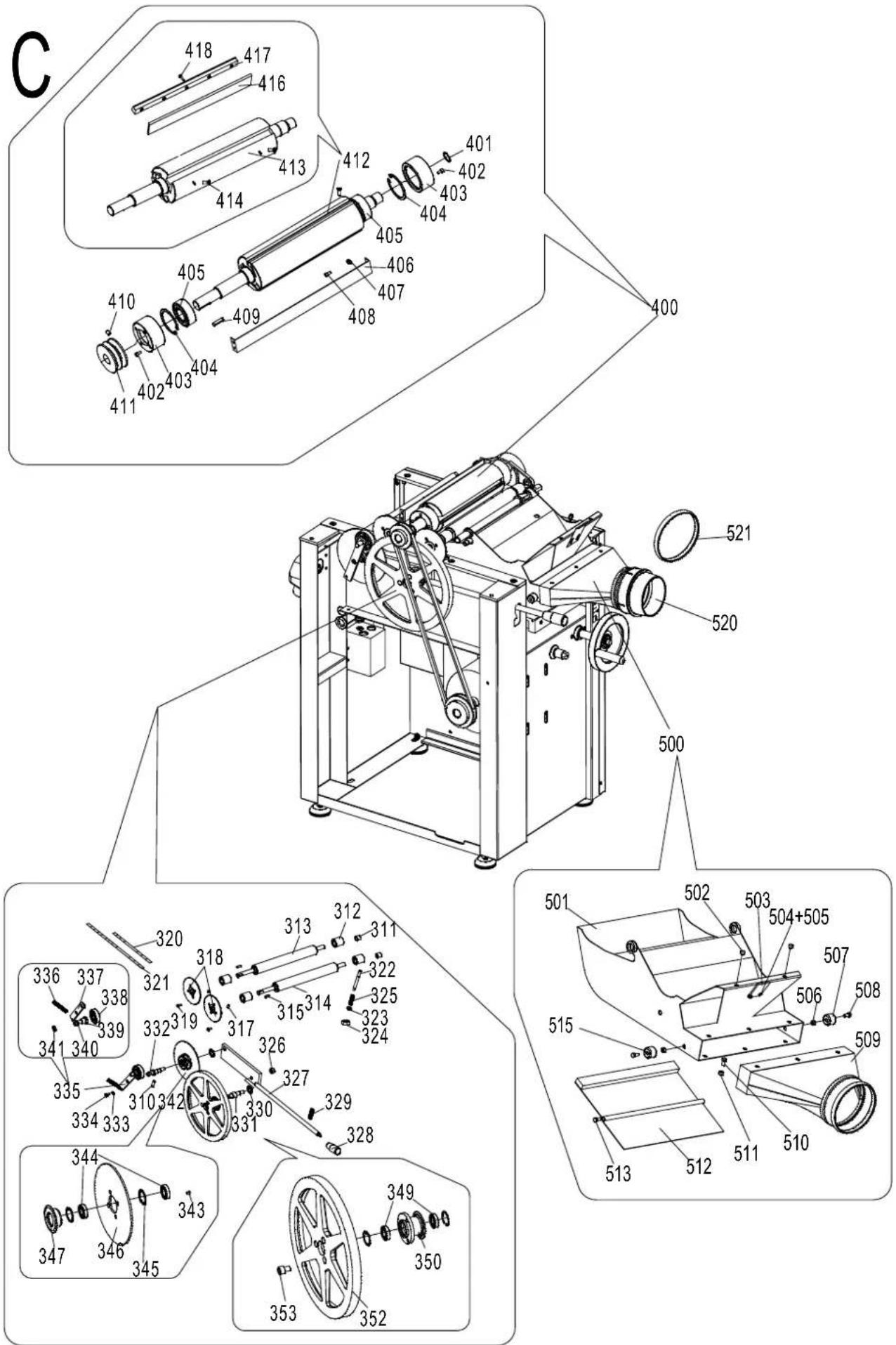

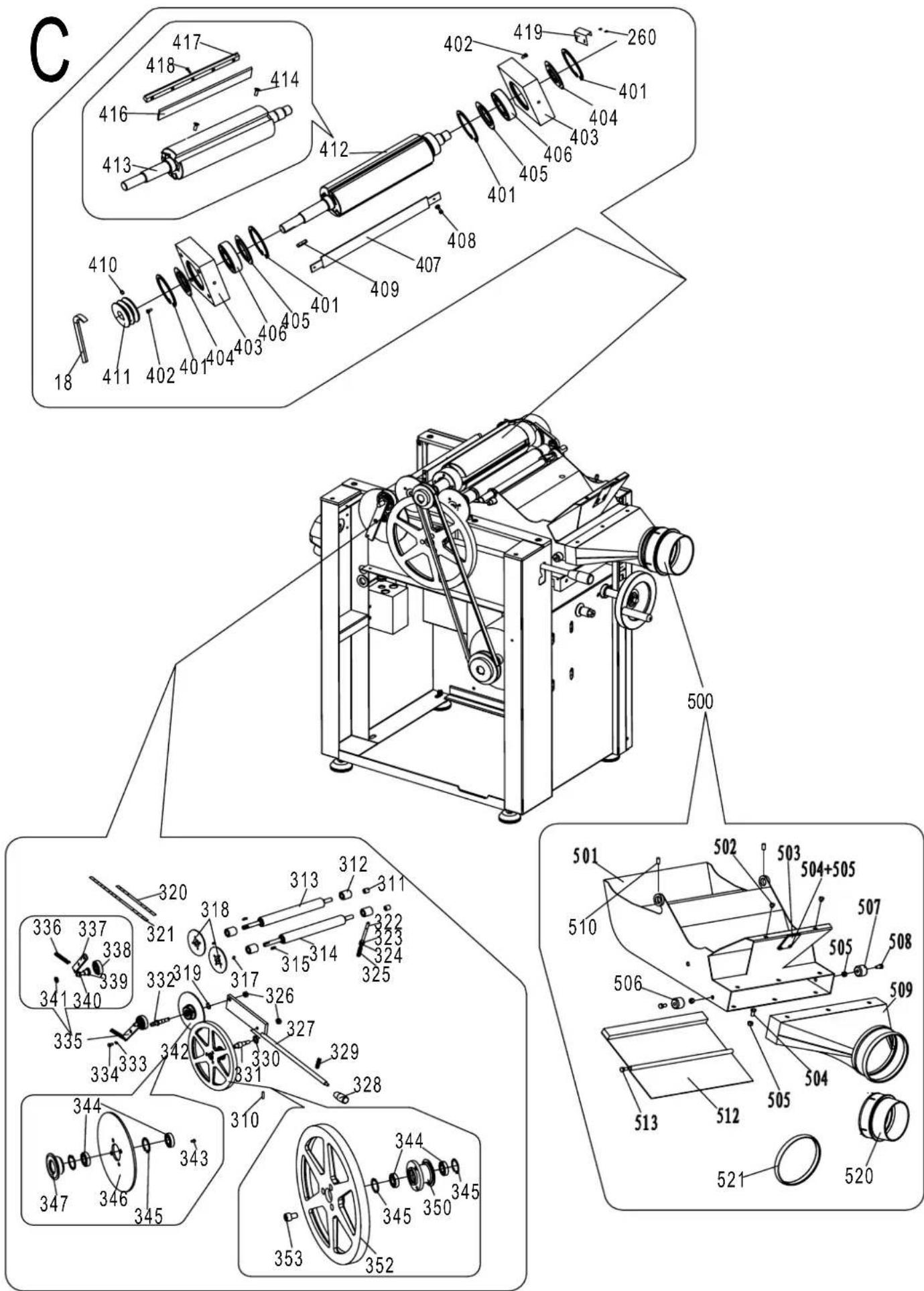

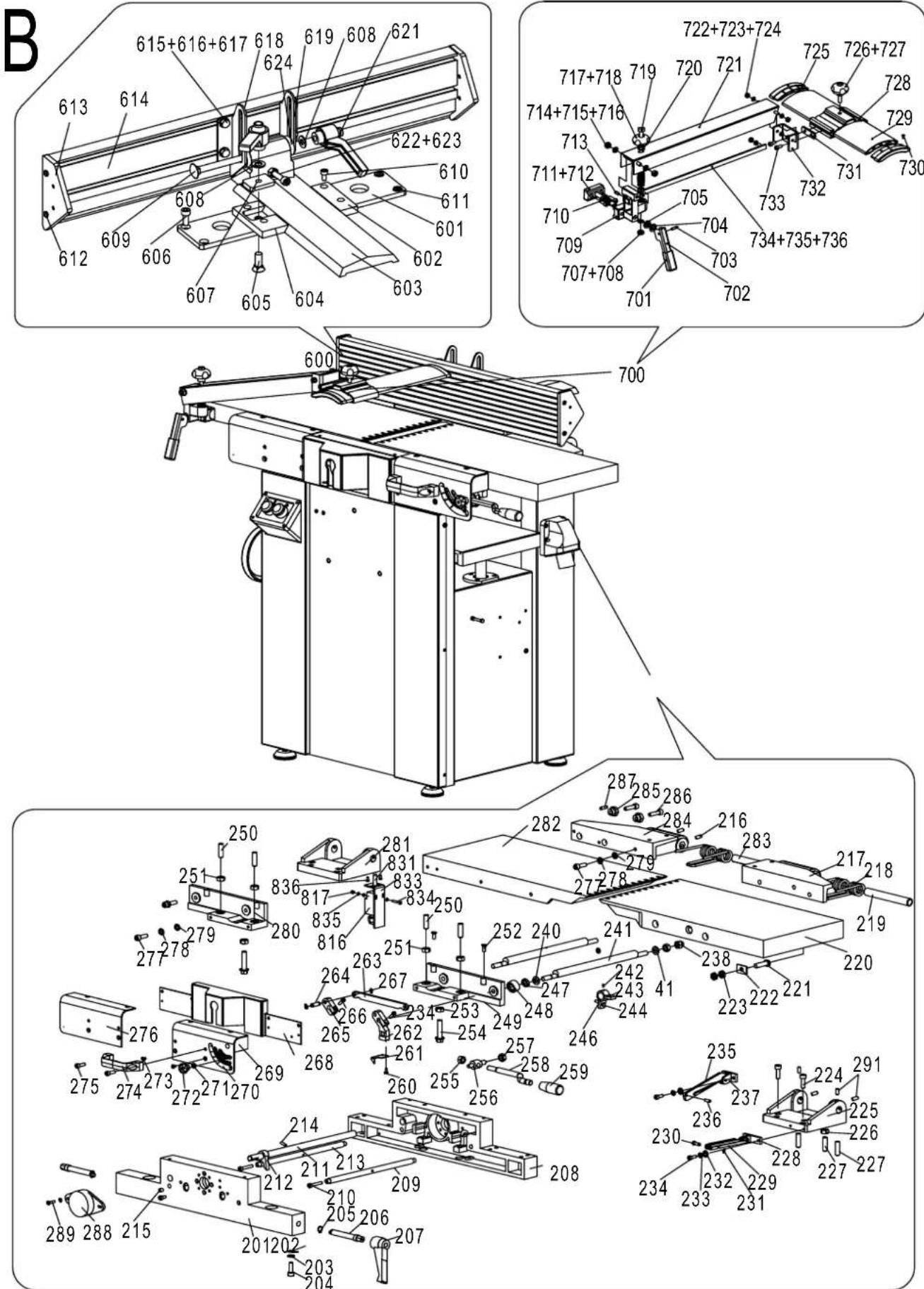

Výkresy náhradních dílů Plana 4.1c + 6.1c	79
Schéma elektrického zapojení Plana 3.1c / 230V	82
Schéma elektrického zapojení Plana 3.1c / 400V	82

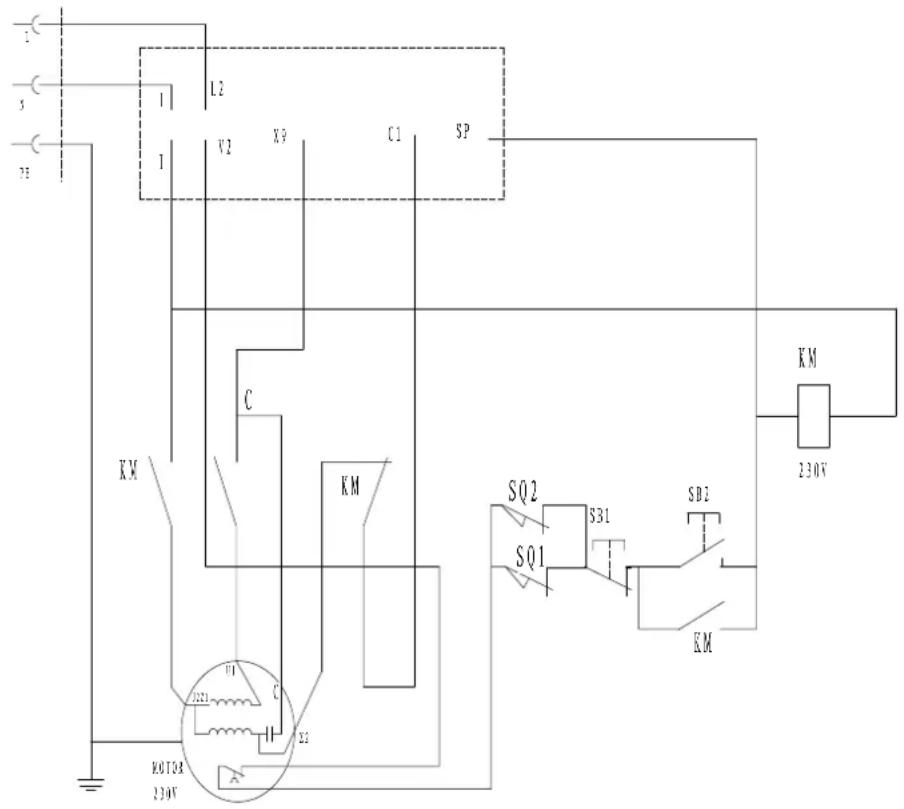

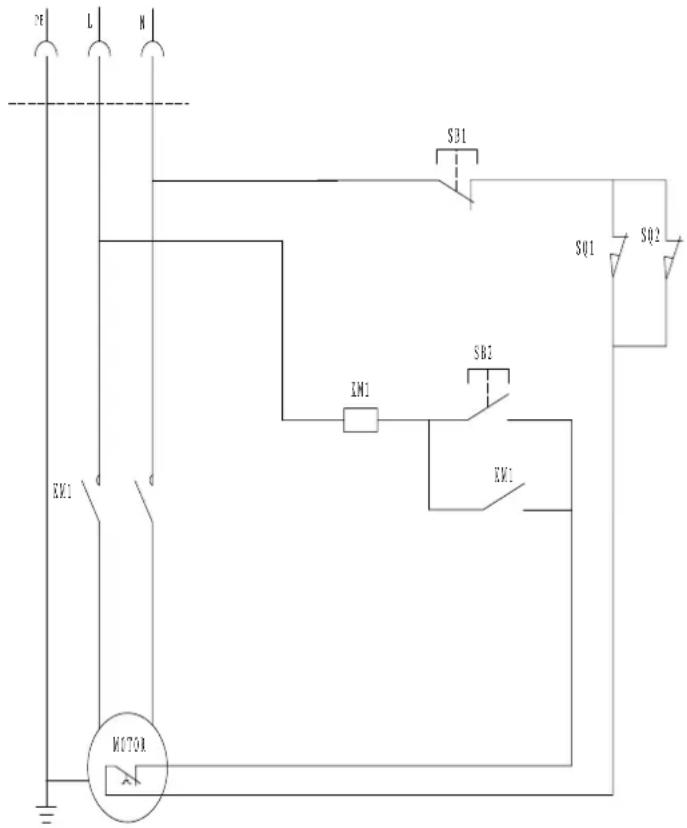

Schéma elektrického zapojení Plana 4.1c + 6.1c / 230V	83

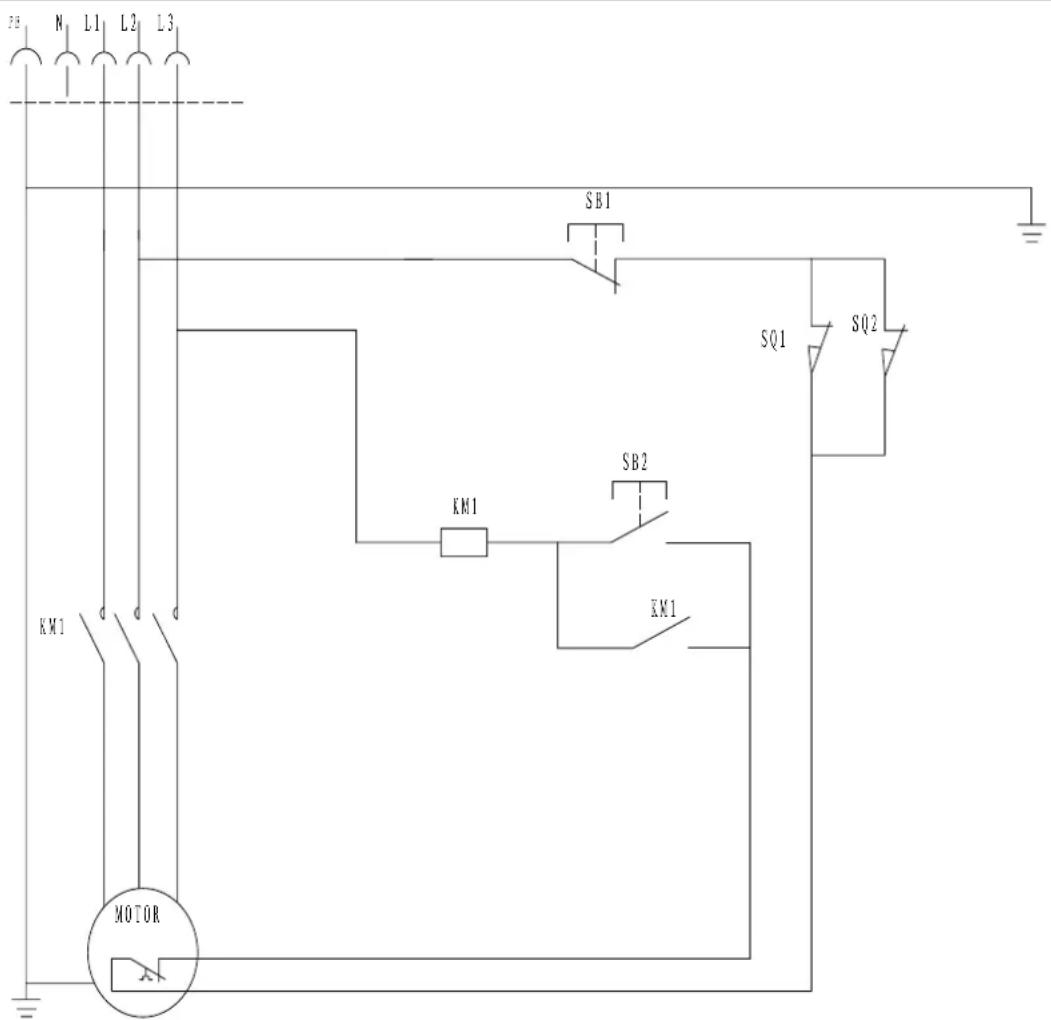

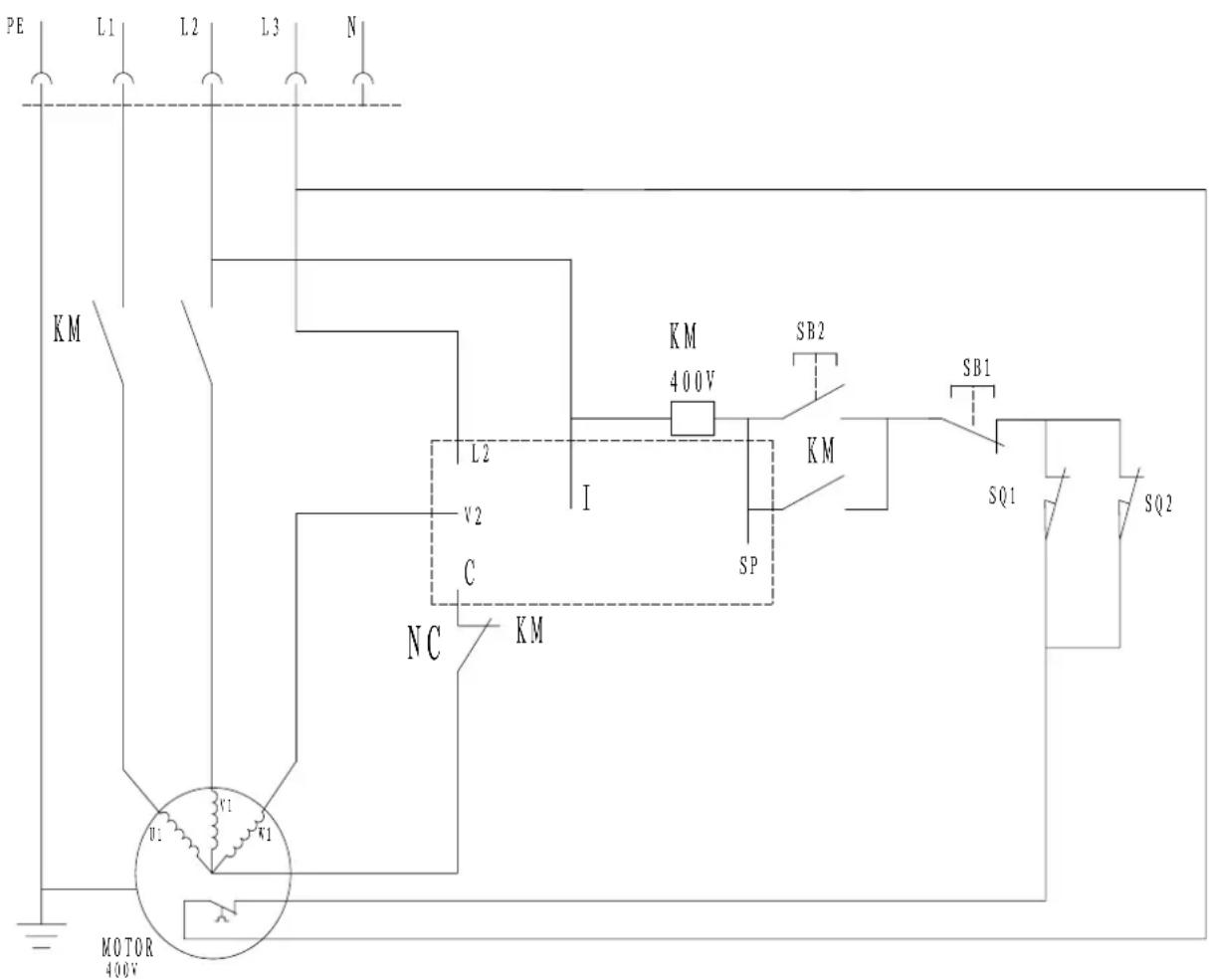

Schéma elektrického zapojení Plana 4.1c + 6.1c / 400V	83

Dodací stav

Hoblovací frézka (

Chránič hřídele hoblovky

Srovnávací doraz

4 destičky patek

Klíč na šrouby s vnitřním šestihranem vel. 5

Návod k použití

Technická data

	250 310 410
Konstrukční rozměry D x Š x V mm	1090x510x950 1605x630x960 1680x810x960
Výška stolu mm	830 850 850
Srovnávací stůl D x Š v mm	525x256 780x320 820x420
Tloušťkový stůl D x Š v mm	660x247 750x307 750x408
Max. průchodná výška	180 220 230
Hmotnost kg	176 292 334
Hřídel hoblovky	∅ 75x250 ∅ 95x310 ∅ 95x410
ø hřídelí hoblovky mm	∅ 73	∅ 93	∅ 93
ø oběžné dráhy nože mm	∅ 75	∅ 93	∅ 93
Max. otáčky 1/min	4000	4400	4400
Počet nožů hoblovky	3	4	4
Hoblovací nože	20x250x3	20x310x3	20x410x3
Rychlost posuvu m/min	5,5	6,5	6,5
Příkon kW (230/400 V)	2,3 / 2,3	2,5 / 2,5	3,2 / 3,6
Odevzdaný výkon W (230/400 V)	1,7 / 1,9	2,0 / 2,1	2,4 / 2,9
Provozní proud A (230/400 V)	10,9 / 4,05	9,3 / 4,2	13,8 / 5,25

Technické změny vyhrazeny!

■ HLUK VLASTNOSTI

Hladina akustického výkonu L_KA EN ISO 3744	106,2 dB(A)
Nejistota K	3 dB(A)
Hladina akustického tlaku L_pA EN ISO 11201	93,2 dB(A)
Nejistota K	3 dB(A)

Upozornění: Uvedené hodnoty akustického výkonu byly zjištěny normovaným zkušebním postupem a mohou být použity ke srovnání s jinými elektrickými nástroji. Navíc se tyto hodnoty hodí pro předběžný odhad akustického zatížení uživatele.

Výstraha! V závislosti na tom, jakým způsobem elektrický nástroj používáte, se mohou skutečné hodnoty lišit od uvedených. Provedte opatření na ochranu před zatížením hlukem. Zohledněte přitom celý pracovní postup, tedy také dobu, kdy elektrický nástroj pracuje bez

zatížení nebo je vypnutý. Vhodná opatření zahrnují mimo jiné pravidelnou údržbu a péči o elektrický nástroj a vložné nástroje, pravidelné přestávky a dobré plánování pracovních postupů.

Použité symboly

Noste ochranu sluchu!

Noste ochrannou masku proti prachu.

Noste ochranné brýle.

Než začnete s tímto elektrickým nástrojem pracovat, přečtěte si prosím návod k obsluze.

V tomto návodu k obsluze jsme tímto znakem označili místa, která se týkají vaší bezpečnosti.

Obecné informace

• Po vybalení překontrolujte všechny díly, zda nebyly eventuálně poškozeny při dopravě. Při reklamacích musí být ihned uvědomen dovozce. Pozdější reklamace nebudou uznány.
• Překontrolujte úplnost dodávky.
• Před použitím stroje se s ním seznamte na základě „Návodu k obsluze“.
• V případě příslušenství a součástí podléhajících rychlému opotrebení a náhradních dílů používejte pouze originální díly.
• Náhradní díly obdržíte u vašeho specializovaného prodejce Scheppach.
• U objednávek uvádějte naše čísla výrobku, typ a roky výroby stroje.

Poznámka:

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy ne-prováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití ne-originálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabrá- nit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpi-sy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtě-te si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spoje-ných s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

V tomto návodu k obsluze jsme tímto zna- kem označili místa, která se týkají vaší bez- pečnosti.

Bezpečnost

Pozor! Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a požáru dodržována následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si přečtěte všechny tyto pokyny a bezpečnostní pokyny dobře uscho-vejte.

1. Udržujte Vaše pracoviště v pořádku

• Nepořádek na pracovišti představuje nebezpečí úrazu.
• Dbejte na to, aby přívodní kabel nepřekážel pracovnímu postupu a nevytvořil místo hrozící klopýtnutím.

2. Zohledněte vlivy prostředí

- Nevystavujte elektrické nářadí dešti. Nepoužívejte elektrické nářadí ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Nepoužívejte elektrické nářadí v blízkosti hořlavých kapalin nebo plynů. Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požáru nebo výbuchu.

3. Chraňte se před úderem elektrickým proudem

- Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami.

4. Nepouštějte do blízkosti děti!

- Nenechte jiné osoby dotýkat se nářadí nebo kabelu, nepouštějte je na své pracoviště.

5. Nářadí uschovávejte bezpečně

- Nepoužívané nářadí musí být uloženo na suchém, uzamčeném místě a mimo dosah dětí.

6. Nářadí nepřetěžujte

- Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí.

7. Používejte správné nářadí

- Nepoužívejte nářadí k účelům na práce, na které není určeno. Například nepoužívejte ruční kotoučovou pilu na kácení stromů nebo ořezávání větví.

8. Noste vhodné pracovní oblečení

• Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi. V případě dlouhých vlasů nos-te vlasovou síťku.
• Při práci se strojem nenoste pracovní rukavice.

9. Noste ochranné brýle.

- Při prašných pracích používejte dýchací masku.

10. Nepoužívejte kabel na účely, pro které není určen

- Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

11. Obrobek zajistěte

- Na držení obrobku používejte upínací zařízení nebo svěrák. Je tak držen bezpečněji než Vaší rukou.

12. Vyhněte se nenormálnímu držení těla

- Zajistěte si bezpečnou podložku a bud'te vždy v rovnováze.

13. Nářadí pečlivě ošetřujte

- Udržujte nářadí stále čisté a ostré, abyste mohli dobře a bezpečně pracovat.

Dodržujte předpisy pro údržbu a pokyny k výměně nářad. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizovaným odborníkem. Pravidelně kontrolujte prodlužovací kabely a poškozené nahradťe. Udržujte rukojeti suché a prosté oleje a tuku.

14. Vytáhněte vidlici z elektrické zásuvky

- Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz

15. Nenechte zastrčené žádné klíče pro nářadí

- Před zapnutím překontrolujte, jestli jsou klíče a nastavovací nástroje odstraněny.

16. Vyhněte se neúmyslnému spuštění

• Nenoste žádné nástroje zapojené do sítě s prstem na spínači. Ubezpečte se, že během zapojování do sítě je vypnutý spínač
• Běžící stroj nikdy nenechte bez dozoru. Před opuštění pracoviště stroj vypněte.

17. Venku používejte prodlužovací kabel.

- Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.

18. Bud'te soustředění

• Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.
• Se strojem nikdy nepracujte pod vlivem omamných prostředků jako je alkohol a drogy. Myslete na to, že na vaše chování mohou mít vliv i léky.

19. Zkontrolujte nářadí, zda není poškoze- no

- Před dalším použitím nářadí musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí. Překontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje. Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. Nepoužívejte stroje, u kterých se nedá za- a vypnout vypínač.

20. Pozor!

- Pro svou vlastní bezpečnost používejte pouze příslušenství a přídavné přístroje, které jsou uvedeny v návodu k obsluze nebo které doporučuje nebo uvádí výrobce nářadí. Použití jiného nářadí nebo příslušenství než je doporučeno v návodu k obsluze nebo v katalogu pro vás může znamenat nebezpečí zranění.

21. Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.

- Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele.

22. Připojte zařízení na odsávání prachu,

- Jsou-li k dispozici přípojky pro odsávání prachu a záchytné zařízení, přesvědčete se, že jsou tato zařízení připojena a správně používána.

Speciální bezpečnostní pokyny

Nepoužívejte tupé čepele. Nebezpečí zpětného rázu! Řezací blok musí být zcela zakrytý. K hoblování krátkých obrobků používejte posunovací opěru. K hoblování úzkých obrobků byste měli postupovat v souladu s doplňkovými bezpečnostními preventivními opatřeními. K zaručení bezpečné práce může být nutné použití příčných přítlačných přípravků a pruž- ných krytů. Přístroj není vhodný k řezání drážek. Pojistku zpětného rázu a posunovací válec je nutné pravidelně kontrolovat. Přístroje, které jsou vybaveny odtahem hoblin a odtahovými kryty, by měly být připojeny k příslušným přístrojům. Typ materiálu může negativně ovlivňovat vznik prachu. Přístroj je výhradně vhodný ke zpracování dřeva a podobných materiálů. Pokud je čepel opotřebovaná na 5 %, je nutné ji vyměnit. Nepřítomnost posunovací opěry může vést k nebezpečí. Posunovací opěru vždy uchovávejte u stroje, i při nepoužívání. Jsou-li vkládány ručně malé obrobky, hrozí zvýšené nebezpečí zranění. Je nutné respektovat doporučení výrobce o použití posunovací opěry. Chybné vyrovnání ochranných krytů, posunovaciho stolu nebo mříže může vést k nekontrolovatelným situacím. Poškozené nebo znečištěné obrobky skrývají nebezpečí. Kovové části nebo třištivý materiál nesmí být na tomto přístroji obráběn. Nebezpečí zranění!

Dlouhé obrobky umistujte za účelem řezání na válečkový stůl nebo na jiný opěrný přípravek. V opačném případě můžete ztratit kontrolu nad obrobkem. Stroj je vhodný pouze k hoblování a tloušťkování. Při práci na stroji byste měli vždy nosit přiměřený ochranný oděv:

• ochranu sluchu chránící před poškozením sluchu,
• ochranu dýchání jako prevenci vdechnutí nebezpečných částeček prachu,
• ochranné brýle jako prevenci zranění očí odletujícími částečkami.

Za každých okolností se vyhněte následujícím situacím: předčasné přerušení postupu řezání (hoblovací řezy, které nedosáhnout po celé délce obrobku; hoblování nerovných dřevěných dílců, které rovnoměrně nedoléhají na posunovací stůl).

Přístroj je určen pouze k soukromému použití. Nesmí se používat pro profesionální nebo komerční účely.

Zbytkové riziko: Myslete na to, že i v případě dodržení všech bezpečnostních ustanovení vždy hrozí potenciální zbytkové riziko. Dodržování těchto pokynů a přiměřená opatrnost při zacházení se strojem snižuje riziko ublížení na zdraví nebo poškození přístroje.

Zvláštní rizika:

- Zranění prstů nebo rukou o součásti stroje nebo obrobky, např. při výměně hoblovacích nožů

• Nebezpečí zasažení elektrickým proudem v případě použití nenormovaných elektrických přípojek
• Kontakt s díly pod proudem u otevřených elektrických součást"
• Poškození sluchu při dlouhodobější práci na stroji bez ochrany sluchu
• Únik nebezpečného dřevěného prachu v případě nepoužívání odsávání prachu.

I přes veškerá bezpečnostní opatření mohou existovat nevyhnutelná zbytková rizika.

Pozor! Pokud vykazuje hlavní elektrická přípojka špatný stav, může při připojení přístroje vzniknout nebezpečí zkratu. Tím mohou být dotčeny i jiné funkce (např. rozsvícení kontrolek). Pokud dojde na hlavní elektrické přípojce k poruchám (impedance max. <0,105 Ω), obraťte se prosím na svého lokálního poskytovatele elektrického proudu, aby vám pomohl nebo poskytl informace. Nesprávné upnutí a umístění nožů může vést následkem jejich odlétnutí k nebezpečné situaci. Před uvedením do provozu proto zajistěte, aby byly nože správně vložené a nastavené podle návodu k obsluze. Každá část nožové hřídele nepoužívaná k hoblování být zakrytá. Před každým uvedením stroje do provozu jej zkontrolujte a provedťe údržbu, především je třeba prohléd-nout čelisti proti zpětnému rázu a hřídel pohonu posuvu. Přesvědčte se, že je připojené a správně používané odsávání prachu a jímací zařízení. Zajistěte, aby bylo použité vhodné odsávání prachu. Jemný dřevěný prach může kromě ohrožení zdraví vést v určité koncentraci k nebezpečí výbuchu. Při změnách a nastaveních je třeba stroj vypnout a vytáhnout síťovou zástrčku. Dřevěný prach může způsobovat zdravotní rizika.

Bezpečnostní pokyny dobře uchovejte

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Použití podle účelu určení

• Hoblovka je spolu s nabízeným nástrojem a příslušenstvím zkonstruována výhradně jen na obrábění dřeva. Nesmí se obrábět žádné kovové materiály.
• Stroj odpovídá platné ES směrnici o strojních zařízeních.
• Stroj je dimenzován pro jednosměnný provoz, doba zapnutí S1.
• Dbejte všech pokynů ohledně bezpečnosti a rizik u stroje.
• Všechny pokyny ohledně bezpečnosti a rizik u stroje udržujte kompletní a v čitelném stavu.
• Při použití v uzavřených prostorech musí být

stroj napojen na odsávací zařízení.

• K odsávání dřevěných třísek nebo dřevěné
• moučky použijte odsávací zařízení.
• Rychlost proudu v sacím hrdle musí být 20 m/s. Podtlak 1200 Pa.
  • Pro práci v průmyslovém prostředí je třeba k odsávání použít odlučovač prachu. Když pracovní stroj běží, odsávací zařízení nebo odlučovače prachu nevypínejte ani neodstraňujte.
• Stroj používejte pouze v technicky bezvadném stavu, v souladu s jeho určením, odpovědně a s vědomím všech nebezpečí, a dodržujte návod k obsluze! Ihned odstraňte

zejména poruchy (nebo je nechte opravit), které mohou ohrozit bezpečnost!

• Dodržovány musí být předpisy výrobce týkající se bezpečnosti, práce a údržby, jakož i rozměry uvedené v technických údajích.
• Musí být respektovány příslušné bezpečnostní předpisy a ostatní, všeobecně uznávaná bezpečnostně-technická pravidla.

• Stroj smí být používán, udržován nebo opravován jen znalými osobami, které jsou s ním seznámeny a jsou informovány o možných nebezpečích. Svévolné úpravy stroje zbavují výrobce ručení za následné škody.

• Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.

• Každé použití stroje nad tento rámec platí za neodpovídající danému účelu. Výrobce neručí za škody vznikající z této skutečnosti,

riziko nese sám uživatel.

- Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení,

pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Zbytková rizika ⚠

• Stroj byl zkonstruován podle současného stavu technických znalostí a podle uznávaných bezpečnostně-technických pravidel. Přesto se mohou při práci objevit některá zbytková rizika.Nebezpečí úrazu prstů a ru-kou rotující hřídelí hoblovky v případě neodborného vedení obrobku.
• Při vedení obrobku nikdy nesahejte rukama pod chránič nože!
• Obrobek neved'te zpět přes nezakrytě běžící nožovou hřídel.
• Při neodborném držení nebo vedení a při práci bez dorazu hrozí zranění následkem

vymrštěného obrobku.

• Ohrožení zdraví dřevěným prachem nebo dřevěnými třiskami.
• Bezpodmínečně používejte ochranné vybavení, jako je chránič očí a maska proti prachu. Použijte odsávací zařízení!
• Ohrožení zdraví hlukem. Při práci je překročena povolená hladina hluku. Bezpodmínečně používejte ochranné vybavení, jako jsou chrániče sluchu.
• Ohrožení proudem při použití nesprávných elektrických přívodních kabelů.
• Zpracovávejte pouze vybrané dřevo bez

kazů jako: suky, příčné praskliny, povrchové praskliny, cizí tělesa (hřebíky, šrouby). Kazové dřevo se stává rizikem při práci.

• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li zachovávat bezpečnostní pokyny a návod k obsluze, a budete-li stroj používat v souladu s jeho určením.
• Nebezpečí vtažení automatickým posuvem.
• Nebezpečí pohmoždění automatickým posuvem.

Instalace

Pracoviště, kde má elektrický nástroj stít, připravte. Zajistěte dostatek místa umožňující bezpečnou a bezporuchovou práci. Elektrický

nástroj je koncipován pro práci v uzavřených prostorách a musí stabilně stát na rovném a pevném podkladu.

Doporučujeme stroj připevnit k podlaze. (hmoždinkami)

Vybavení obr. 1

1. 1 Srovnávací stůl pevný
2. 2 Srovnávací stůl nastavitelný
3. 3 Srovnávací doraz
4. 4 Chranič hřídele hoblovky

5. 5 Páčka seřízení stolu

6. 6 Aretovací madlo pro tloušt'kový stůl

7. 7 Západková páčka posuvu

8. 8 Odsávací hubice

9. 9 Blokování stolu

10. 10 Upínání tloušt'kového stolu

11. 11 Kolečko nastavení výšky

12. 12 Rukojeti pro výškové nastavení srovnávacích stolů
13. 13 Spínač zap./vyp.

Montáž

Z technických důvodů při balení není hoblovka kompletně smontována.

Hoblovka nesmí být zvedána za srovnávací stoly!

Montáž a nastavení destiček patek obr. 2 Namontujte 4 destičky patek na spodní část podstavce,

Rukou lehce utáhněte šestihranné matice. Pro vyrovnání nerovností podlahy povolte pojistné matice a patřičně zašroubujte nebo vyšroubujte destičky patek. Pojistné matice opět utáhněte.

Pozor!

Stroj bezpodmínečně vyrovnejte pomocí vodováhy.

Montáž srovnávacího dorazu obr. 3.1

Zasuňte srovnávací doraz (3) do vedení a utáhněte svěrací pákou (A).

Nastavení srovnávacího dorazu obr. 3.0, 3.1

1. Uvolněte svěrací páku (B)

2. Pomocí přiložného úhelník určete polohu srovnávacího stolu 90° vůči dorazové ploše,

3. Utáhněte svěrací páku (B).
4. Povolte pojistnou matici, pomocí šroubu s valcovou hlavou (C) nastavte doraz.
5. Opět dotáhněte pojistnou matici.

Pozor!

Srovnávací doraz musí být vždy bezpečně upevněný.

Upevnění probíhá pomocí svěracích pák (A + B) obr. 3.1

Montáž chrániče hřídele hoblovky obr. 4

Chránič hřídele hoblovky namontujte a utáhněte po straně srovnávacího stolu pomocí 2 šroubů s vnitřním šestihranem.

Chránič hřídele hoblovky lze bez nástroje odklopit tím, že vytáhnete výstředníkovou páčku směrem nahoru, odklopte chránič hřídele hoblovky

a páčku opět stiskněte směrem dolů.

V případě zařízení Plana 4.1 a 6.1 obr. 12, 12.1

1. Povolte po 1 šroubech s křížovou hlavou (M) na obou stranách zadní stěny,
2. lehce nadzvedněte zadní stěnu a odeberte ji.
3. Povolte pojistnou matici (K), napněte otáčením šroubu s šestihrannou hlavou (L) řemen, opět dotáhněte pojistnou matici.
4. Vložte zadní stěnu a opět ji připevněte 2 šrouby s křížovou hlavou.

V případě zařízení Plana 3.1 obr. 13, 13.1.

1. Odstraňte 6 šroubů s křížovou hlavou vlevo a vpravo na zadní stěně.
2. Povolte 4 upínací šrouby (M) na motoru.
3. Použijte prkno jako páku mezi motorem a skříní.
4. Znovu dotáhněte 4 upevňovací šrouby.
5. Po dotažení zkontrolujte napnutí řemenu.
6. Opět namontujte zadní stěnu

Uvedení do provozu

Před uvedením do provozu dodržujte bezpečnostní pokyny. Musí být namontována všechna ochranná a pomocná zařízení.

Při přestrojování, seřizování, měření a čištění vždy vypněte motor stroje.

Vytáhněte sít'ovou zástrčku!

Motorová brzda:

Každá den zkontrolujte dobu brzdění až do za- stavení hřídele hoblovky. Smí činit max. 10 s, v opačném případě nepokračujte v práci.

Pracovní vřeteno srovnávání obr. 5 + 6

Pozor! Při srovnávání nikdy nepracujte bez chrániče hřídele hoblovky.

Odběr třísek při srovnávání obr. 7

Odběr třísek při srovnávání lze nastavit pomo- cí páčky seřízení stolu (5) na 0 - 3 mm.

Pozor! Při seřizování nejprve povolte are- tovací madlo (6), nastavte odběr třisek na stupnici (D) pomocí pácky seřízení stolu a opět utáhněte aretovaci madlo (6).

V případě delších obrobků (delší než vkládací a odebírací stůl) je třeba použít válečkový stojan (zvláštní příslušenství) nebo podobný.

Nastavení stroje při tloušt'kování Obr. 9.0, 9.1, 9.2.

Přepínání ze srovnávání na tloušťkování. Odblokujte srovnávací stůl na obou stranách uvolněním a vytažením obou výstředníkových páček obr. 9 (9)

Oba stoly vyklopte pomocí madel obr. 9 (12) nahoru až zapadne aretace obr. 9.1 (E).

Vyklopte hubici odhazování třísek (8) nahoru, až zacvakne do třmenu pera obr. 9.2 (F).

Ve spojení s odsávacím zařízením pak lze odsávat.

Přestavení stolu při tloušt'kování obr. 10

Výšku tloušt'kového stolu lze nastavit pomo- cí ručního kolečka (11) a zajistí se upnutím tloušt'kového stolu (10). gesichert.

Integrovaná indikace polohy (G) ukáže průchodnou výšku.

Jedno otočení odpovídá 2 mm.

Tloušťkový stůl a srovnávací stoly udržujte vždy neznečištěný pryskyřicí.

Nastavení stupnice v hoblovacím režimu Obr. 10

Pokud se vyskytne nepřesnost, Ize stupnici (G) posunout. Za tímto účelem povolte oba upevňovací šrouby, stupnici přesně nastavte a šrouby opět dotáhněte.

Automatický posuv v režimu tloušt'kování. Obr. 11

Automatický posuv se zapíná, resp. vypíná pomocí

západkové páčky posuvu (7).

Poloha nahoře = zapnout

Když je posuv zapnutý,

je dřevo automaticky přiváděno a tím je dosaženo přesného a pravidelného povrchu.

Při srovnávání se vyplatí posuv vypnout.

Posuv lze vypnout také z bezpečnostních důvodů.

Napnutí klínového řemene motoru

Pozor! Při každém provádění přestrojovací a seřizovacích prací vždy vytáhněte síťovou zástrčku.

Po prvním uvedení do provozu dopněte po 3 provozních hodinách klínový řemen. Dále je třeba napnutí řemenu zkontrolovat a příp. dopnout po 40 provozních hodinách.

Srovnávání - chránič hřídele hoblovky obr. 5

Při srovnávání do tloušťky obrobku 100 mm musí chránič hřídele hoblovky zakrývat shora obrobek a hřídel hoblovky. Při šířce obrobku více než 100 mm nastavte ochranou lištu chrániče hřídele hoblovky až k obrobku. Dbejte na to, abyste na obrobek pokládali ruku s prsty u sebe včetně palce.

1 Srovnávací doraz

2 Chranič hřídele hoblovky

Hranování, obr. 6

Pro tuto operaci používejte srovnávací doraz, nechte chránič hřídele hoblovky dolehnout na srovnávací stůl a nastavte ochranou lištu až na šířku obrobku

Přitlačte obrobek proti hoblovacímu dorazu a veďte jej oběma rukama před hřídel hoblovky. Jakmile prkno dosáhne dostatečně hluboko do odebíracího stolu, položte na ně levou ruku a posouvejte je bez přerušení před nožovou hřídel.

Srovnávání – vyhazování třísek obr. 8

Při srovnávání musí být srovnávací stůl zajiš-těný.

Nasadte odsávací hadici na odsávací hubici Ve spojení s odsávacím zařízením pak lze odsávat (zvláštní příslušenství).

Průměr odsávacího hrdla 100 mm

Pracovní pokyny

■ PŘESTROJOVÁNÍ A SEŘIZOVÁNÍ STROJE

- Při přestrojování, seřizování, měření a čištení vždy vypněte motor stroje. Vytáhněte síťovou zástrčku a vyčkejte, až se rotující nástroj zastaví.

■ TLOUŠŤKOVÁNÍ A SROVNÁVÁNÍ

• Maximální otáčky hřídele hoblovky 4000 1/ min
• Hřídel hoblovky byla vyrobena podle normy DIN EN 847-1.
• S operací začněte teprve, když bylo dosaženo plných otáček.
• Z pracoviště u stroje odstraňujte třísky a jiný dřevěný odpad.
• K odsávání dřevěných třísek a dřevěného prachu použijte odsávací zařizení. Rychlost proudu v sacím hrdle musí být min. 20 m/s.
• Pracujte pouze s nabroušenými hoblovacími noži. Tupé hoblovací nože zvyšují nebezpečí zpětného rázu.

• Při tloušťkování: Obrobek vedte tlustým koncem dopředu, konkávní stranou dolů. Hoblujte maximálně 2 obrobky najednou, přivádějte za obě vnější strany.

• Všechny ochranné a bezpečnostní prostředky musí být namontovány zpět ihned po dokončení oprav a údržby.
  • Vadné hoblovací nože (praskliny apod.)

• Při obrábění delších obrobků (delší než vkládací stůl) je třeba použít válečkové stojany (zvláštní příslušenství).

• Srovnávání: Při srovnávání do tloušťky obrobku 100 mm musí chránič hřídele hoblovky zakrývat shora obrobek a hřídel hoblovky. Při šířce obrobku více než 100 mm nastavte ochranou lištu chrániče hřídele hoblovky až k obrobku. Dbejte na to, abyste na obrobek pokládali ruku s prsty u sebe včetně palce. Hranování: Obrobek se položí proti srovnávacímu dorazu. Ochranou lištu chrániče hřídele hoblovky nastavte na šířku obrobku a obrobek nechte dolehnout na stůl.
• Srovnávání a hranování malého průřezu (lišty): Při srovnávání se obrobek posouvá jako v případě obrobků do tloušťky 100 mm naplocho položenýma rukama. Při hranování

ihned vyměňte. Viz výměnu nožů!

• Před každou pracovní směnou zkontrolujte účinnost jištění proti zpětnému rázu. Špičky chapačů musí mít ostré hrany.
  se obrobek posouvá oběma rukama sevřenými v pěst, tlačí se a posouvá proti dorazu. Ochranné zařízení je nastavené až k dorazu a posouvá se k obrobku. Srovnávání a hranování krátkých obrobků (min. délka 150 mm): Pří srovnávání je obrobek přitlačován rukou naplocho ke vkládacímu stolu posouvá se pomocí špalíku vedeného pravou rukou. Levá ruka klouže přes ochranné zařízení, jakmile obrobek dolehne na odebírací stůl, převezme tlak levá ruka. Pří hranování je obrobek přitlačován levou rukou sevřenou v pěst, je tlačen proti dorazu a stolu a posouvá se špalíkem.
• Zkosení nebo srážení hran: Obrobek se položí proti srovnávacímu dorazu.

Ochranou lištu chrániče hřídele hoblovky nastavte na šířku obrobku a obrobek nechte dolehnout na stůl. Obrobek je tlačen levou rukou sevřenou v pěst proti dorazu a přitla-

čován k odebíracímu stolu a posouván se- vřenou pravou rukou.

- V případě obrobků, které jsou než odebírací stůl, je třeba použít válečkový stojan (zvlášť-

ní příslušenství) nebo podobný.

- Pozor! Při srovnávání nikdy nepracujte bez chrániče hřídele hoblovky.

Elektrické zapojení

• Zkontrolujte přívodní síťové kabely. Nepoužívejte kabely, které jsou vadné. Viz Elektrická přípojka
• Respektujte směr otáčení motoru a nástroje viz Elektrická přípojka hoblovky.
• Instalaci, opravy a údržbu elektrické instalace smějí provádět jen odborní pracovníci.
• Při odstraňování závad stroj vypněte. Vytáhněte sít'ovou zástrčku.
• Když opouštíte pracoviště, vypněte motor. Vytáhněte síťovou zástrčku.
• I při nepatrné změně místa stroj odpojte od všech externích zdrojů energie! Před opětovným uvedením do provozu stroj znovu řádně připojte do síte!

Stroj připojte k síti pomocí zástrčky CEE, ka- bel musí být jištěn 16 A.

Na provozním spínači stiskněte zelené tlačítko, hoblovka se rozeběhne (obr. 14).

Pro vypnutí stiskněte červené tlačítko, hřídel hoblovky se během 10 zabrzdí.

Změna směru otáčení

Při připojení do sitě nebo změně místa instala- ce je třeba zkontrolovat směr otáčení, případ- ně je třeba změnit polaritu pomocí šroubováku (přístrojová zásuvka, obr. 15).

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Režim / doba zapnutí

Elektromotor je dimenzovaný pro režim S1 na

nepřetržitý provoz.

Při přetižení se motor automaticky vypne, protože součástí vinutí motoru je termostat. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H07VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního, > 25 m / 2,5 mm².

Sítová přípojka je jištěna 16 A setrvačně.

Trojfázový motor

Sítové napětí musí činit 380+420 V 50 Hz. Sítová přípojka a prodlužovací vedení musí být 5žilové =3P/NPE. Prodlužovací vedení musí mít minimální prů-řez 1,5 mm².

Sítová přípojka je jištěna maximálně 16 A. Při připojení do sitě nebo změně mista instala- ce je třeba zkontrolovat směr otáčení, případ- ně je třeba změnit polaritu pomocí šroubováku (přístrojová zásuvka, obr. 15).

Motor na střídavý proud

Napětí v síti musí činit 230 V\~ / 50 Hz.

Připojení a opravy elektrického vybavení mo- hou provádět pouze odborní elektrikáři. Při zpětných dotazech uvádějte prosím tyto údaje:

• motor Výrobce; Typ motoru
  • Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

V případě, že budete motor vracet, zasílejte vždy kompletní pohonnou jednotku s el. řídicí jednotkou.

Údržba

VÝSTRAHA

Před zahájením veškerých prací na elektrickém nástroji sami (např. přeprava, montáž, vybavování, čištění, údržba) vytáhněte síťovou zástrčku ze zásuvky!

■ ČIŠTĚNÍ

Údržbové, opravářské a čisticí práce, jakož i opravy poruch provádějte pouze při vypnutém pohonu. Stroj vypněte vypínačem, poté vytáhněte síťovou zástrčku!

Všechny ochranné a bezpečnostní prostředky musí být namontovány zpět ihned po dokončení oprav a údržby.

Srovnávací stoly a tloušťkový stůl udržujte vždy neznečištěný pryskyřicí. Uložení hřídele hoblovky je třeba opatřit trvalým mazáním.

Zahřátí objevující se, když je hoblovka nová, je podmíněné konstrukcí a po nějaké době zmizí. Pravidelně čistěte válce posuvu.

Kluzná ložiska válců posuvu, nastavovací vřeteno tloušťkového stolu a jeho uložení naolej-

ujte po prvních 5 pracovních hodinách. Při dalším používání každých 20 pracovních hodin.

Hoblovací nože

Použité HSS hoblovací nože jsou připravené k provozu a správně nastavené.

Pouze dobře nabroušené a přesně nastavené hoblovací nože zajistí bezpečnou práci.

Doporučujeme: Mějte vždy připravenou druhou sadu nových hoblovacích nožů na výměnu.

Náhradní hoblovací nože obdržíte u svého specializovaného prodejce.

Vkládání hoblovacích nožů, obr. 16

1. Seřizovací šroub
2. Přítlačný šroub
3. Hoblovací nože
4. Klínová lišta

Při vkládání dbejte na to,

• že hrozí nebezpečí poranění prstů a rukou.
• aby byly vyčištěné upínací plochy v nožové hřídeli a klínové lišty.
• aby byly nabroušené hoblovací nože zbavené oleje.
• aby byly použity nově nabroušené nože jako sada.

• aby bylo vložení hoblovacích nožů a klínových lišť provedené podle obrázku.

• aby hoblovací nože, držáky nožů a klínové lišty oboustranně končily nožovou hřídelí.

• aby byly pevně dotaženy všechny svěrací šrouby (8,9 N/m).

Pozor!

Je třeba přesně dodržet údaje ohledně upevnění, vyčnívání a tloušťky nožů, ohledně min. upínací délky a pro optimální utahovací moment upevnovacích šroubů nožů.

Nastavení hoblovacích nožů, obr. 16a,b,c

• HSS hoblovací nože jsou vloženy a správně nastaveny ve výrobním závodě.
• V případě nutnosti můžete podle následujícího popisu nastavení provést znovu nebo zpřesnit.
• Hoblovací nože nastavujte jeden po druhém
• Polohu hoblovacího nože nastavte alternativně pomocí seřizovacích šroubů tak, aby se břit nože dotýkal obou dokonale srovnanych prken (slouží jako nastavovací měrka) položených na odebírací stůl.
• Nastavte vkládací stůl na srovnávací výšku 2 mm.
• Otáčejte hřídelí hoblovky, až se nůž dostane do maximální výšky.
• Hoblovací nože jsou uložené na hlavě seřizovacích šroubů v drážce hřídele hoblovky. Přibližte nůž k prknům tím, že vyšroubujete seřizovací šrouby inbusovým klíčem.
• Vyrovnejte držák nože a provedte opětovnou kontrolu polohy nožů.
• Kontrola nožů

Položte srovnané prkno (=seřizovací měrka) na odebírací stůl a označte polohu prkna.

Otáčením hřídele hoblovky po směru řezání by se mělo ostří nože přiblížit k prknu o x = 2 až 3 mm. Provedte tuto kontrolu pro každý nůž na straně obsluhy a na druhé straně. Bez pečlivého nastavení nelze provádět přesné srovnávání.

• Přítlačné šrouby klínové lišty pevně dotáhněte vidlicovým klíčem. (8,9 N/m)
• Všechny hoblovací nože nastavte a upevněte stejným způsobem
• Po každé výměně nožů provedte zkušební chod, a poté dotáhněte přítlačné šrouby. (8,9 N/m)

Před uvedením hřídele hoblovky do provozu je třeba zkontrolovat, zda bylo postupováno podle uvedených pokynů.

Před zapnutím stroje je třeba dodržovat všeobecné bezpečnostní pokyny.

Broušení hoblovacích nožů

Tupé hoblovací nože zvyšují nebezpečí úrazu a již není zajištěný pracovní výkon. Broušení hoblovacích nožů provádějte pouze do výšky nože 16 mm. Řezný úhel nože musí činit 40° ± 2°. Pro opakované broušení hoblovacích nožů je dopravte do autorizované brusírny, nebo zašlete zpět do výrobního závodu.

Scheppach

Sada HS hoblovacích nožů 250: 790 2200 601

Sada oboustranných nožů 250: 330 4200 030

Sada držáků nožů 250: 330 4300 038

Plana 4.1c

Sada HS hoblovacích nožů 310: 330 4000 010 Sada HW hoblovacích nožů 310:730 2200 603 Sada oboustranných nožů 310: 330 4200 031 Sada držáků nožů 310: 790 2200 602

Plana 6.1c

Sada HS hoblovacích nožů 410:790 2200 604

Servisní informace

Je třeba dbát na to, že u tohoto přístroje pod-léhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly:* řemen ventilátoru, uhlíky, hoblovka čepele

* není nutně obsaženo v rozsahu dodávky!

Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Baterie nedávat do domovního odpadu, neházet do ohně nebo do vody. Baterie by měly být sbírány, recyklovány nebo ekologicky zlikvidovány. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována

spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronických zaří-

zeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních

elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

Odstraňování závad

Závada	Možná příčina	Odstranění
1. Nepravidelný a přerušovaný pohyb při tloušt’kování	Tloušt’kový stůl je znečištěný pryskyřicí, resp. není naolejovaný.	Tloušt’kový stůl pravidelně čistěte a postřikujte (kluzný sprej). Toto platí především pro vlhké a pryskyřičnaté dřevo.
2. Úbytek obrobku při srovnávání	Příčinou jsou špatně nastavené hoblovací nože	Nastavení hoblovacích nožů je třeba provádět s velkou pečlivostí za použití seřizovací měrky.
3. Nepřesnost obrobku při srovnávání (konkávní, konvexní)	BV případě nedostatečně paralelně ustavených srov-návacích stolů následkem neodborné přepravy apod. Stroj nikdy nezdvihejte za stůl.	Pevný srovnávací stůl nastavte 1 mm nad tělo hříde-le hoblovky a paralelně vůči základní desce.
Elektrotechnické údržbářské práce smí provádět jen odborný elektrotechnik!
Při likvidaci stroje je nutné dodržovat místní zákonné předpisy.

Body týkajúce sa bezpečnosti, sme v tom-to návode označili týmto symbolom: ⚠

Bezpečnostné pokyny ⚠

1. Udržujte Vaše pracovisko vždy v čis- tom stave

5. Ukladajte Vaše pristroje na bezpečnom mieste

- Pri práci na stroji nenoste rukavice.

9. Noste ochranné okuliare.

10. Nepoužívajte kábel na iné účely

- Nenoste prístroj zavesený za elektrický kábel a nepoužívajte ho na vyt'ahovanie zástrčky von zo zásuvky. Chránte elektrický kábel pred teplom, olejom a ostrými hranami.

11. Zaistite obrábaný materiál

14. Zástrčku vytiahnite zo zásuvky.

16. Zabráňte neúmyselnému nábehu

17. Pre vonkajšiu oblast' použivajte predlžovací kábel.

Bezpečnostné pokyny si dobre uschovajte

né drevo sa pri práci stáva rizikom.

Hobl'ovací stroj sa nesmie zdvíhat' na zrov-návacích stoloch!

Odblokujte zrovnávacie stoly na oboch stranách uvoľnením a vytiahnutím oboch excentrických pák, obr. 9 (9)

Jedno otočenie rukou zodpovedá 2 mm. Hrúbkovací stôl aj zrovnávacie stoly vždy udržiavajte bez živice.

Automatický posuv sa zapína, resp. vypína pomocou západkovej páky posuvu (7).

Poloha hore = ZAP

Poloha dole = STOP

Ked' je posuv zapnutý,

drevo sa automaticky privedie, a dosiahne sa presný a rovnomerný povrch.

Pozor! Pri prestrojovacích a nastavovacích

- Pred každou pracovnou zmenou skontrolujte účinnosť poistky proti spätnému odrazu. Špičky chápadla musia mat’ ostré hrany.

Elektrické zapojenie ⚠️

Zapojenie elektrického motora je v stave pripravenom na prevádzku. Zapojenie zodpovedá platným predpisom VDE a DIN.

Chybné elektrické káble

Pri zaslaní motora spät vždy zasielajte kompletnú hnaciu jednotku s elektrickým riadením.

Údržba

VAROVANIE

Pred zapnutím stroja treba dodržať všeobecné bezpečnostné pokyny.

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Staré zariadenia nevyhadzujte do domového odpadu!

Ersatzteilzeichnungen / spare part drawings / les dessins de pièces de rechange / Varaosien piirustukset / Pótalkatrészrajzok / Výkresy náhradních dílů / Výkresy náhradných dielov / Rekeningen van reserveonderdelen Plana 3.1c

Ersatzteilzeichnungen / spare part drawings / les dessins de pièces de rechange / Varaosien piirustukset / Pótalkatrészrajzok / Výkresy náhradních dílů / Výkresy náhradných dielov / Rekeningen van reserveonderdelen Plana 3.1c

C 418 417 416 413 412 401 402 403 404 405 406 407 408 410 409 403 404 411 402 403 404 400 521 520 500 336 337 338 339 341 340 335 334 333 310 342 331 329 328 327 326 325 324 323 322 319 318 317 315 314 313 312 311 310 336 320 318 317 316 315 314 313 312 311 310 329 328 327 326 325 324 323 322 321 320 318 317 316 315 314 313 312 311 310 329 328 327 326 325 324 323 322 321 320 318 317 316 315 315 314 313 312 311 310 329 328 327 326 325 324 323 322 321 320 318 317 316 315 315 314 313 312 310 329 328 327 326 325 324 323 322 321 320 318 317 316 315 315 314 313

Ersatzteilzeichnungen / spare part drawings / les dessins de pièces de rechange / Varaosien piirustukset / Pótalkatrészrajzok / Výkresy náhradních dílů / Výkresy náhradných dielov / Rekeningen van reserveonderdelen Plana 4.1c + 6.1c

B 615+616+617 618 619 608 621 613 614 608 609 606 607 605 604 603 622+623 610 611 601 713 711+712 710 709 707+708 701 702 722+723+724 725 726+727 728 729 731 730 705 704 733+735+736 703 702 700 600 287 285 286 284 216 283 217 218 282 281 280 251 836 833 834 250 817 835 251 816 263 264 267 266 234 253 249 265 262 254 257 268 261 255 259 275 274 273 272 271 270 276 275 274 273 272 271 270 214 211 213 209 212 210 205 206 207 208 289 288 215 201 202 203 204

C 417 418 414 416 413 412 402 419 260 401 404 403 405 401 408 407 409 405 406 403 401 410 18 411 402 401 404 403 406 405 401 500 336 337 338 339 341 340 335 334 333 320 318 313 312 311 322 323 324 325 326 327 329 330 328 310 344 347 346 345 343 353 352 501 502 503 504+505 506 507 508 509 510 512 513 512 521 520

Elektroschaltplan / electrical scheme / système électrique / Sähkökaavio / Elektromos kapcsolási rajz / Schéma elektrického zapojení / Schéma elektrického zapojenia / Elektrisch schakelschema Plana 3.1c

230V

V L N S31 SQ1 SQ2 KM1 KM2 KM1 MOTOM

Elektroschaltplan / electrical scheme / système électrique / Sähkökaavio / Elektromos kapcsolási rajz / Schéma elektrického zapojení / Schéma elektrického zapojenia / Elektrisch schakelschema Plana 3.1c

400V

PB N L1 L2 L3 SB1 SQ1 SQ2 KM1 SB2 KM1 MOTOR

L2 1 V2 X9 C1 SP KM C KM SQ2 S31 SB2 SQ1 KM 2.30V RUTON 2.0V

Elektroschaltplan / electrical scheme / système électrique / Sähkökaavio / Elektromos kapcsolási rajz /
Schéma elektrického zapojení / Schéma elektrického zapojenia / Elektrisch schakelschema

Plana 4.1c + 6.1c / 400V

PE L1 L2 L3 N KM L2 V2 C NC KM I SB2 SB1 SQ1 SQ2 V1 V1 MOTOR 400V

Viditelné vady jsou poukazatelné během 8 dni od obdržení zboží, jinak ztráci zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je spravně zacházeno, na dobu zakonnné záruční lhůty začinající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem materiálové či

výrobní vady. Na díly, které sami neopravujeme, poskytujeme zánuku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalací nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Garantii EST
