GEBRUIKSAANWIJZING Plana 6.1c SCHEPPACH

Inhoudsopgave: Pagina:
Omvang van de levering 68
Technische gegevens 68
Symboolverklaring 69
Algemene aanwijzingen 69
Veiligheidsvoorschriften 69
Doelmatig gebruik 71
Restrisico's 71
Opstellen 71
Uitrusting afb. 1 72
Montage 72
Ingebruikname 72
Werkinstructies 73
Elektrische aansluitingen	73
Onderhoud	74
Afvalverwijdering en recyclage	75
Verhelpen van storingen	75
Rekeningen van reserveonderdelen Plana 3.1c	76

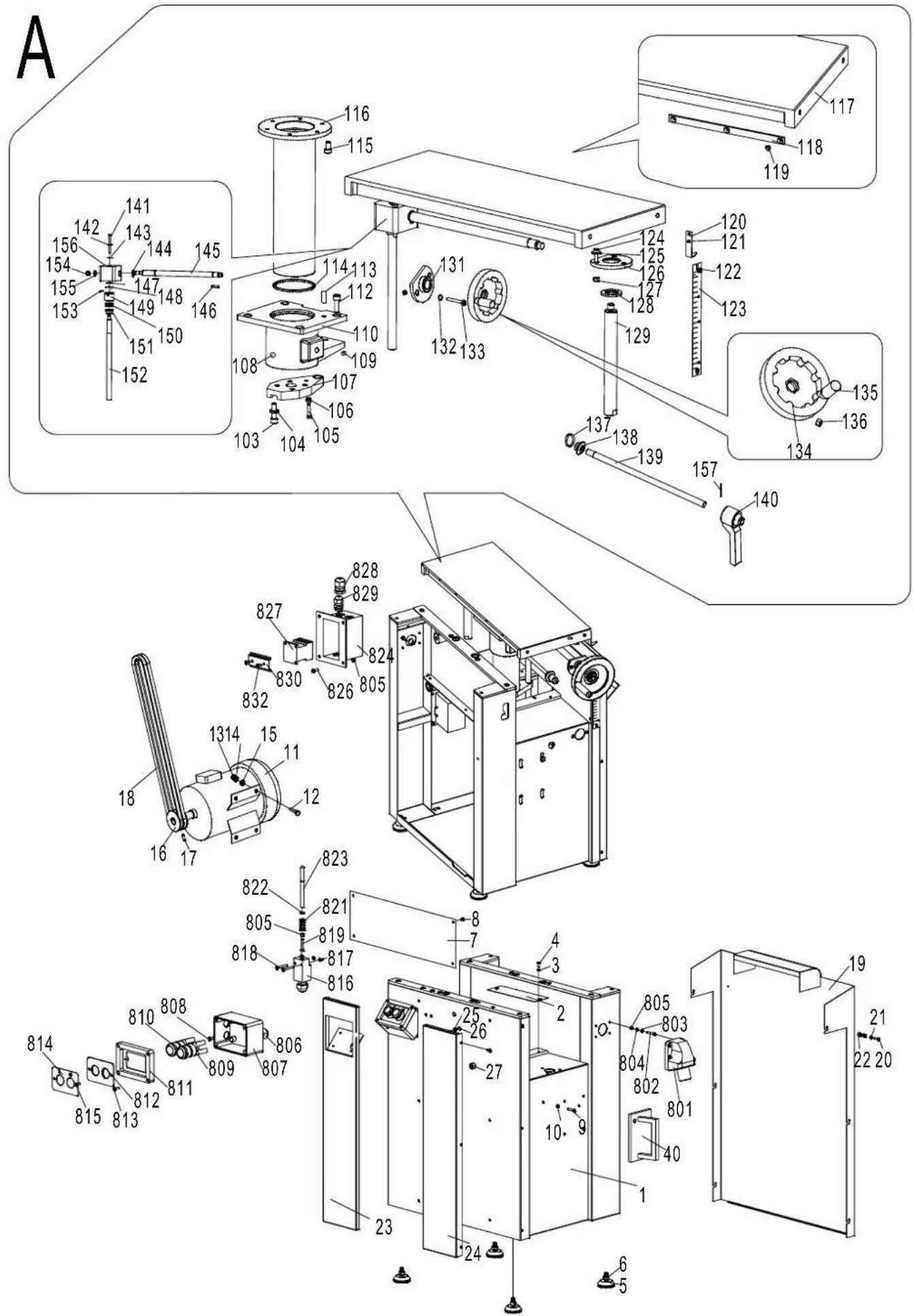

Rekeningen van reserveonderdelen Plana 4.1c + 6.1c	79
Elektrisch schakelschema Plana 3.1c / 230V	82
Elektrisch schakelschema Plana 3.1c / 400V	82
Elektrisch schakelschema Plana 4.1c + 6.1c / 230V	83
Elektrisch schakelschema Plana 4.1c + 6.1c / 400V	83

Omvang van de levering

Schaafmachine

Schaafblokbescherming

Africhtaanslag

4 voetplaten

Inbussleutel SW 5

Gebruiksaanwijzing

Technische gegevens

	250 310 410
Afmetingen L x B x H mm	1090x510x950 1605x630x960 1680x810x960
Tafelhoogte mm	830 850 850
Africhttafel L x B mm	525x256 780x320 820x420
Vandiktetafel L x B mm	660x247 750x307 750x408
Doorlaathoogte max.	180 220 230
Gewicht kg	176 292 334
Schaafblok	∅ 75x250 ∅ 95x310 ∅ 95x410
Schaafblokken ø mm	∅ 73	∅ 93	∅ 93
Mesrandcirkel ø mm	∅ 75	∅ 93	∅ 93
Toerental max. 1/min	4000	4400	4400
Aantal schaafmessen	3	4	4
Schaafmessen	20x250x3	20x310x3	20x410x3
Voedingssnelheid m/min	5,5	6,5	6,5
Opnamevermogen kW (230/400V)	2,3 / 2,3	2,5 / 2,5	3,2 / 3,6
Afgiftevermogen kW (230/400V)	1,7 / 1,9	2,0 / 2,1	2,4 / 2,9
Bedrijfsstroom A (230/400V)	10,9 / 4,05	9,3 / 4,2	13,8 / 5,25

Technische wijzigingen voorbehouden!

■ GELUIDSWAARDEN

Geluidsvermogen L_WA volgens EN ISO 3744	106,2 dB(A)
Onzekerheid K	3 dB(A)
Geluidsdrukniveau L_pA volgens EN ISO 11201	93,2 dB(A)
Onzekerheid K	3 dB(A)

Aanwijzing: De aangegeven geluidswaarden zijn volgens een genormeerde testmethode bepaald en kunnen gebruikt worden om verschillende elektrische gereedschappen met elkaar te vergelijken. Bovendien zijn deze waarden geschikt om belastingen voor de gebruiker, die door geluid ontstaan, te voren in te kunnen schatten.

Waarschuwing! Afhankelijk van de manier waarop u het elektrisch gereedschap gebruikt, kunnen de daadwerkelijke waarden van de aangegeven waarden afwijken. Neem maatregelen om uzelf tegen geluidshinder te beschermen. Houd daarbij rekening met het complete werkproces, dus ook tijden, waarin het elektrisch gereedschap onbelast draait of

uitgeschakeld is. Passende maatregelen omvatten onder andere het regelmatig onderhouden en verzorgen van het elektrisch gereedschap en van de inzetstukken, regelmatige pauzes evenals een goede planning van de werkprocessen.

Symboolverklaring

Draag een veiligheidsbril.

Draag een stofmas- ker.

Draag gehoorbescherming!

Lees de gebruiksaanwijzing door voordat u met dit elektrisch gereedschap werkt.

In deze gebruiksaanwijzing hebben wij plaatsen, die van toepassing zijn op uw veiligheid, van dit teken voorzien.

Algemene aanwijzingen

• Controleer na het uitpakken alle artikelen op eventuele transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Controleer de levering op volledigheid.
• Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruiksaanwijzing.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen.
• Reserveonderdelen zijn verkrijgbaar bij de vakhandel.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan.

AANWIJZING:

De fabrikant van dit apparaat is volgens de vigerende productaansprakelijkheidswetgeving niet verantwoordelijk voor schade, die aan of door dit apparaat is ontstaan ten gevolge van:

- onjuiste behandeling

• veronachtzaming van de gebruiksaanwijzing
• reparaties verricht door derden die geen bevoegde vaklieden zijn
• inbouw van en vervanging door niet-origine-le onderdelen
• ondoelmatig gebruik
• uitval van het elektrische gedeelte bij veronachtzaming van de elektrische voorschriften en de VDE-voorschriften 0100, DIN 57113 / VDE0113.

Onze adviezen:

Lees voordat u de machine assembleert en in bedrijf neemt de gehele tekst van de gebruiksaanwijzing door.

Deze gebruiksaanwijzing helpt u, uw machine te leren kennen en de beoogde gebruiksmogelijkheden te benutten.

In deze gebruiksaanwijzing staan belangrijke aanwijzingen over hoe u veilig, vakkundig en economisch met de machine werkt, en hoe u gevaren vermijdt, bespaart op reparatiekosten, uitvaltijden zo kort mogelijk houdt en de betrouwbaarheid en levensduur van de machine verhoogt.

Naast de veiligheidsvoorschriften die u in deze gebruiksaanwijzing aantreft, moeten ook beslist de voor het gebruik van deze machine geldende landelijke voorschriften in acht worden genomen.

Bewaar deze gebruiksaanwijzing bij de machine in een plastic hoes, zodat zij beschermd wordt tegen vocht en vuil. ledereen die met de machine gaat werken, moet vooraf de gebruiksaanwijzing gelezen hebben en vervolgens de daarin vervatte aanwijzingen zorgvuldig in acht nemen. Er mogen alleen personen aan de machine werken die instructies hebben ontvangen over het gebruik van de machine en de daarmee samenhangende mogelijke gevaren. De minimumleeftijd moet worden aangehouden.

In deze gebruiksaanwijzing hebben wij punten die uw veiligheid betreffen van dit teken voorzien: ⚠

Veiligheidsvoorschriften ⚠

LET OP! Bij gebruik van elektrische apparaten dient u de volgende fundamente tele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheidsvoorschriften.

1. Hou uw werkgebied netjes

• Wanorde in het werkgebied veroorzaakt ongevallenrisico.
• Zorg ervoor dat de elektrische voedingsleiding het werkproces niet verhindert en geen struikelgevaar veroorzaakt.

2. Hou rekening met de omgevingsinvloeden

- Stel elektrische gereedschappen niet bloot aan de regen. Gebruik elektrische gereedschappen niet in vochtige of natte omgeving.

Zorg voor een goede verlichting. Gebruik elektrische gereedschappen niet in de buurt van brandbare vloeistoffen of gassen.

3. Bescherm u tegen elektrische schok

- Vermijd lichamelijk contact met geaarde onderdelen, b.v. buizen, radiatoren, fornuizen, koelkasten.

4. Zorg dat kinderen uit de buurt blijven!

- Laat andere personen het gereedschap of de kabel niet aanraken, houd ze uit de buurt van uw werkplek.

5. Berg uw gereedschap veilig op

- Ongebruikt gereedschap moet in een droge, gesloten ruimte en voor kinderen op een onbereikbare plaats worden bewaard.

6. Overbelast uw gereedschap niet

- U kunt beter en veiliger werken binnen het aangegeven vermogensbereik.

7. Gebruik het juiste gereedschap

- Gebruik geen te zwak gereedschap of voorzetapparaten voor zware werkzaamheden. Gebruik gereedschap niet voor doeleinden en werkzaamheden, waarvoor deze niet zijn bedoeld. Gebruik bijvoorbeeld geen handcirkelzaag om bomen om te zagen of takken te snijden.

8. Draag geschikte werkkleding

• Draag geen wijde kleding of sieraden, deze kunnen door bewegende delen worden vastgegrepen. Draag bij lang haar een haarnetje.
• Bij werkzaamheden aan de machine geen handschoenen dragen.

9. Draag een veiligheidsbril

- Gebruik een stofmasker bij stofverwekkende werkzaamheden.

10. Gebruik de kabel niet als gereedschap

- Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

11. Beveilig het werkstuk

- Gebruik spaninrichtingen of een bankschroef om het werkstuk vast te houden. Het wordt zodoende veiliger vastgehouden dan met uw hand en maakt het mogelijk de machine met de beide handen te bedienen.

12. Rek u niet uit boven uw standbereik

- Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar steeds uw evenwicht.

13. Onderhou uw gereedschappen zorg-vuldig

- Hou uw gereedschappen scherp en schoon om beter en veiliger te werken. Neem de onderhoudsvoorschriften en de instructies voor het verwisselen van gereedschappen in acht. Controleer regelmatig de stekker en de kabel en laat deze bij beschadiging door een erkende vakman vervangen. Controleer de verlengkabel regelmatig en vervang beschadigde kabels. Hou handgrepen droog en vrij van olie en vet.

14. Verwijder de netstekker uit het stopcontact

- Bij niet-gebruik, vóór onderhoudswerkzaamheden en vóór het verwisselen van gereedschap zoals b.v. zaagblad, boor en alle soorten van machinegereedschappen.

15. Laat geen gereedschapssleutels steken

- Controleer of de sleutels en afstelge-reedschappen verwijderd zijn alvorens de machine aan te zetten.

16. Vermijd onbedoelde aanloop

• Draag geen op het stroom aangesloten gereedschap met de vinger op de schakelaar. Controleer of de schakelaar is bij het aansluiten op het stroomnet is uitgeschakeld.
• De lopende machine niet zonder toezicht laten. Voor het verlaten van de werkplek moet de machine altijd worden uitgeschakeld.

- Gebruik in open lucht enkel verleng-kabels die ervoor zijn goedgekeurd en overeenkomstig gekenmerkt.

18. Wees steeds oplettend

- Hou uw werk in het oog. Ga verstandig te werk. Gebruik het gereedschap niet

als u er niet met uw aandacht bij bent.

- Werk nooit onder invloed van verdovende middelen, zoals alcohol en drugs, aan de machine. Houd er rekening mee dat ook medicatie invloed kan hebben op uw gedrag.

19. Controleer uw machine op beschadigingen

- Voordat u de machine verder gebruikt dient u de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun perfecte en reglementaire werkwijze te controleren. Controleer of de bewegelijke onderdelen naar behoren functioneren en niet klem zitten alsook of onderdelen beschadigd zijn. Alle onderdelen moeten naar behoren gemonteerd zijn om de veiligheid van de machine te verzekeren. Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door een erkende vakwerkplaats te worden hersteld of vervangen tenzij in de handleidingen anders vermeld. Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden vervangen. Gebruik geen gereedschappen waarvan de schakelaar niet kann worden in- of uitgeschakeld.

20. Let op!

- Gebruik voor uw eigen veiligheid alleen toebehoren en hulpapparaten, die in de gebruiksaanwijzing zijn aangegeven of door de gereedschapsfabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruiksaanwijzing of in de catalogus aanbevolen gebruiksgereedschappen of toebehoren kan er persoonlijk letsel ontstaan.

21. Herstellingen alleen door een elektrovakman

- Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden verricht, anders kunnen zich ongelukken voor de gebruiker voordoen.

22. Sluit de stofafzuiginrichting aan

- Indien er voorzieningen voor het aansluiten van stofafzuiginrichtingen aanwezig zijn, moet u controleren of deze zijn aangesloten en gebruikt worden.

Speciale veiligheidsvoorschriften

Gebruik geen stompe messen. Gevaar op te- rugslag!

Het snijblok moet volledig zijn afgedekt. Gebruik voor het schaven van korte werkstukken een schuifstok. Voor het schaven van smalle werkstukken moet u aanvullende veiligheids- voorzieningen treffen. Het gebruik van dwars- drukvoorzieningen en veerafdekkingen zou noodzakelijk kunnen zijn om veilige werkom- standigheden te waarborgen. Het apparaat is geschikt voor het zagen van sponningen. De terugslagbeveiliging en de aanvoerrollen moe- ten regelmatig worden gecontroleerd. Appara- ten die zijn uitgerust met een spaanafzuiging

en afzuigkap, moeten op de overeenkomstige apparaten worden aangesloten. De soort materiaal kan de stofontwikkeling ongunstig beïnvloeden. Het apparaat is uitsluitend geschikt voor het zagen van hout en soortgelijke materialen. Als het mes tot 5% is versleten, moet deze worden vervangen. Als een schuifstok ontbreekt, kan er gevaar ontstaan. De schuifstok moet, als deze niet wordt gebruikt, altijd bij de machine worden bewaard. Als kleine werkstukken met de hand worden ingevoerd, bestaat een hoger risico op letsel. Adviezen van de fabrikant betreffende het gebruik van een schuifstok moeten in acht worden genomen. Een onjuiste uitlijning van de veiligheidsafdekkingen, aanvoertafel of rooster kan leiden tot oncontroleerbare situaties. Beschadigde of vervuilde werkstukken brengen risico's met zich mee. Metalen onderdeeltjes of snel versplinterend hout mag met dit apparaat niet worden bewerkt. Gevaar voor letsel! Plaats lange werkstukken voor het zagen op de roltafel of een andere steunvoorziening. Anders kunt u de controle over het werkstuk verliezen.

De machine is geschikt voor het schaven en wordt gebruikt als vandiktebank

Als u met de machine wilt werken, dient u altijd de juiste veiligheidskleding te dragen:

• gehoorbescherming ter bescherming tegen gehoorschade,
• adembescherming om het inademen van gevaarlijke stoffen deeltjes te vermijden,
• een veiligheidsbril om oogletsel door rond-vliegende deeltjes te vermijden.

De volgende situaties moeten onder alle omstandigheden worden vermeden: vroegtijdige onderbreking van de zaagprocedure (schaafsnedes, die niet de totale lengte van het werkstuk omvatten; het schaven van oneffen houten delen, die niet vlak op de aanvoertafel liggen).

Het apparaat is alleen bedoeld voor privé-gebruik. Het apparaat mag niet gebruikt worden voor professionele of commerciële doeleinden.

Restrisico: Denk eraan dat ook bij het naleven van alle veiligheidsvoorschriften er altijd een mogelijk restrisico bestaat. Het naleven van deze aanwijzingen en aangemeten voorzichtigheid bij de omgang met de machine vermindert de risico's op persoonlijk letsel of beschadiging van het apparaat.

Bijzondere risico's:

• Vinger- of handletsel aan machineonderde- len of werkstukken, bijv. bij het vervangen van de schaafmessen
• Gevaar voor stroomschokken, bij gebruik van niet gestandaardiseerde stroomaansluitingen
• Aanraken van stroomgeleidende delen aan geopende elektrische componenten
• Aantasting van het hoorvermogen bij lang werken aan de machine zonder gehoorbescherming
• Uitstoten van gevaarlijke houtstof bij het niet gebruiken van een stofafzuiging.

Ondanks het in acht nemen van de gebruiksaanwijzing kunnen ook niet zichtbare restrisico's bestaan.

Let op! Als de hoofdnetaansluiting een slechts toestand vertoont, bestaat bij het inschakelen van het apparaat het gevaar op kortsluiting. Hierbij kunnen ook andere functies aangetast worden (bijv. het oplichten van controle lampjes). Mochten er bij de hoofdnetwerkaansluiting storingen optreden (Huidige impedantie max. <0,105 Ω), dient u contact op te nemen met uw lokale stroomleverancier voor hulp en informatie.

Incorrect opspannen en positioneren van de messen kan vanwege wegschietende messen tot een gevaarlijke situatie leiden. Zorg er daarom voor ingebruikname voor dat de messen conform de gebruiksaanwijzing correct ingezet en ingesteld zijn. Elk niet voor het schaven gebruikte deel van het schaafblok moet verdekt zijn. Controleer en onderhoud de machine voor elke ingebruikname, vooral de anti-terugslagklauwen en de voeidingsaandrijfas moeten worden geïnspecteerd. Controleer of de stofafzuiging en opvanginrichting correct aangesloten en gebruikt worden. Controleer of de stofafzuiging geschikt is. Fijn houtstof kan naast gezondheidsgevaren in bepaalde concentraties ook tot explosierisico's leiden. Tijdens wijzigingen en instellingen moet de machine worden uitgeschakeld en moet de netstekker worden verwijderd. Houtstof kan gezondheidsschadelijke risico's veroorzaken.

Bewaar de veiligheidsvoorschriften zorgvuldig.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Doelmatig gebruik ⚠

• De schaafmachine is uitsluitend geconstrueerd voor het bewerken van hout met het aangeboden gereedschap en de bijbehorende toebehoren. Er mogen geen metalen materialen worden bewerkt.
• De machine voldoet aan de geldende EG-machinerichtlijn.
• De machine is ontworpen voor een enkellaags bedrijf, inschakelduur S1.
• Neem alle veiligheids- en gevareninstructies op de machine in acht.
• Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.
• Bij gebruik in afgesloten ruimtes moet de machine op een afzuiginstallatie worden aangesloten.
• Voor het afzuigen van houten spaanders of zaagmeel moet er een afzuiginstallatie wor-

den gebruikt.

• De stroomsnelheid op de afzuigsteunen moet 20 m/s bedragen. Onderdruk 1200 Pa.
• Voor werkzaamheden in het commerciële bereik moet voor het afzuigen een ontstoffingsinstallatie worden gebruikt. Afzuig- of ontstoffingsinstallaties blij een draaiende machine niet uitschakelen of verwijderen.
• Gebruik de machine alleen in technisch onberispelijke staat en ook overeenkomstig de bestemming, bewust van veiligheid en gevaren met inachtneming van de bedrijfshandleiding! In het bijzonder storingen, die de veiligheid kunnen benadelen, direct (laten) verhelpen!

• De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

• De geldende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.

• De machine mag alleen door vakkundige personen worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.
• De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.
• Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/be-diener, niet de fabrikant, aansprakelijk.

Restrisico's

• De machine is gebouwd volgens de stand van de techniek en de erkende veiligheids-technische regels. Er kunnen bij werkzaamheden echter afzonderlijke restrisico's optreden. Verwondingsgevaar voor vingers en handen door het roterende schaafblok bij een incorrecte geleiding van het werkstuk.
• Grijp bij het geleiden van het werkstuk nooit met de handen onder de mesbescherming!
• Leid een werkstuk nooit terug over het open lopende schaafblok.

• Letsel door een wegslingerend werkstuk bij ondeskundige bediening of ondeskundige geleiding, zoals bijvoorbeeld het werken zonder aanslag.

• Gevaar voor de gezondheid door houtstof of houtspaanders.

• Draag altijd persoonlijke beschermingsmiddelen zoals oogbescherming en een stofmasker. Afzuiginstallatie plaatsen!
• Gevaar voor de gezondheid door lawaai. Bij werkzaamheden wordt het toegestane geluidsniveau overschreden. Draag altijd persoonlijke beschermingsmiddelen zoals gehoorbescherming.
• Gevaar door stroom bij onjuist gebruik van de elektra-aansluitingen.
• Verwerk alleen speciaal hout zonder fouten zoals: Knoesten, dwarsscheuren, oppervlaktescheuren, vreemde voorwerpen

(spijkers, schroeven). Foutief hout vormt een risico bij het werken.
- Daarnaast kan er, ondanks alle voorzorgsmaatregelen, sprake zijn van niet-zichtbare restrisico's.
- Restrisico's kunnen worden geminimaliseerd als de veiligheidsinstructies en het gebruik conform de voorschriften alsook de gebruiksaanwijzing in acht worden genomen.
- Intrekgevaar door automatische voeding.
- Beknellingsgevaar door automatische uitvoer.

Opstellen

Bereid de werkplaats, waarop het elektrisch gereedschap moet staan, voor. Creëer voldoende ruimte om een veilig en storingsvrij werken mogelijk te maken. Het elektrisch gereedschap is vervaardigd voor het werken in gesloten ruimtes en moet stabiel op een vlakke, vaste ondergrond worden opgesteld. Het is raadzaam om de machine op de vloer te

bevestigen. (pluggen)

Uitrusting afb. 1

1. Vaste africhttafel
2. Africhttafel verstelbaar
3. Africhtaanslag
4. Schaafblokbescherming

5. Tafelverstelhendel

6. Vaststelgreep voor vandiktetafel

7. Voedingsvergrendelingshendel
8. Afzuigkap
9. Tafelvergrendeling

10. Vandiktetafelklemming

11. Wiel voor hoogteverstelling

12. Handgreep voor het omhoog brengen van de africhttafel
13. Aan- / Uit-schakelaar

Montage

Vanwege verpakkingstechnische redenen is uw schaafmachine niet volledig gemon- teerd.

De schaafmachine mag niet op de africht-tafel worden opgetild!

Voetplaten monteren en afstellen afb. 2

4 voetplaten met frameonderdeel monteren, Inbusmoeren met de hand licht aanhalen. Om oneffenheden in de vloer te compenseren, de contramoeren losdraaien en de voetplaten overeenkomstig in- of uitdraaien. De contramoer weer aanhalen.

Let op!

Machine altijd met een waterpas uitlijnen.

Africhtaanslag monteren afb. 3.1

Africhtaanslag (3) in de geleiding schuiven en met de klemhendel (A) aanhalen.

Africhtaanslag instellen afb. 3.0, 3.1

1. Klemhendel (B) losdraaien

2. Met behulp van een aanslaghoek dient de 90°-positie van de africhttafel ten opzichte van het aanslagvlak te worden bepaald,

3. Klemhendel (B) aanhalen.
4. Contramoer losdraaien, met de cilinder-schroef (C) de aanslag afstellen.
5. Contramoer weer aanhalen.

Let op!

De africhtaanslag moet altijd veilig bevestigd zijn.

De klemming gebeurt met de klemhendel (A + B) afb. 3.1

Schaafblokbescherming monteren afb. 4

Schaafblokbescherming zijdelings op de af- richttafel vast met 2 inbusschroeven monteren en aanhalen.

De schaafblokbescherming kan zonder gereedschap worden weggezwenkt, door de ex-centreerhendel naar boven te trekken, schaaf-blokbescherming wegzwenken, excentreerhendel naar onderen drukken.

Bij Plana 4.1 en 6.1 afb. 12, 12.1

1. Telkens 1 kruiskopschroef (M) aan beide zijden van de achterwand losdraaien,
2. achterwand licht optillen en verwijderen.
3. Contramoer (K) losdraaien, riemen door het draaien van de inbusschroef (L) op spanning brengen, contramoer weer aan-halen.
4. Achterwand plaatsen en met 2 kruiskop- schroeven weer borgen.

Bij Plana 3.1 afb. 13, 13.1

1. 6 kruiskopschroeven links en rechts aan de achterwand verwijderen.
2. 4 bevestigingsschroeven (M) op de motor losdraaien.
3. Gebruik een houten plaat als hefboom door deze tussen de motor en behuizing te spannen.
4. Haal de 4 bevestigingsschroeven weer aan.
5. Controleer de riemspanning na het aanha- len.
6. Achterwand weer monteren.

Ingebruikname

Neem voor de ingebruikname de veiligheidsinstructies in acht. Alle beschermingsen hulpvoorzieningen moeten zijn gemonteerd.

Ombouw-, instellings-, meet- en reinigingswerkzaamheden uitsluitend bij uitgeschakelde motor uitvoeren.

Netstekker loskoppelen!

Motorrem:

Remtijd tot stilstand van het schaafblok dagelijks controleren. Deze tijd mag max. 10 seconden bedragen, anders niet doorwerken.

Werkvoorbeeld africhten afb. 5 + 6

Let op! Nooit zonder schaafblokbescherming bij africhtschaven werken.

Africhtschaaf-spanopname afb. 7

De spanopname bij africhtschaven kan via de tafelverstelhendel (5) van 0 - 3 mm worden ingesteld.

Let op! Bij het verstellen eerst de vaststelgreep (6) losdraaien, spanopname op de schaal (D) met de tafelverstelhendel instellen en vaststelgreep (6) weer aanhalen.

Bij langere werkstukken (langer dan bewerkings- of afnametafel) moet een dolly (speciale toebehoren) of gelijksoortig worden gebruikt.

Vlakschaaf-machineinstelling

Afb. 9.0, 9.1, 9.2.

Omschakeling van africhten op vlakschaven.

Ontgrendel de africhttafel op beide zijden door het ontspannen en uittrekken van de beide ex-centreerhendels afb. 9 (9) Kantel de beide tafels met de grepen afb. 9 (12) naar boven totdat de vergrendeling afb. 9.1 (E) vastklikt. Zwenk de spaanderuitwerpkap (8) naar boven totdat deze met de veerbeugel afb. 9.2 (F) vastklikt. In combinatie met een afzuiginstallatie kan vervolgens worden afgezogen.

Vlakschaaf - tafelverstelling afb. 10

De vandiktetafel kan via het handwiel (11) in de hoogte worden versteld en wordt met de vandiktetafelklemming (10) tegen verstelling geborgd.

De geïntegreerde positie-aanduiding (G) geeft de doorlaathoogte aan.

Een handomdraai komt overeen met 2 mm.

De vandiktetafel evenals de africhttafel altijd harsvrij houden.

Instelling van de schaal in schaafbedrijf Afb. 10

Indien er een onnauwkeurigheid aanwezig is, kan de schaal (G) worden versteld. Daartoe de beide bevestigingsschroeven losdraaien, schaal nauwkeurig uitlijnen, beide schroeven weer aanhalen.

Automatische voeding in vlakschaafbedrijf. Afb. 11

De automatische voeding wordt door de voedingsvergrendelingshendel (7) in- resp. uitgeschakeld.

Positie open = Aan

Positie onder = Stop

Indien de voeding is ingeschakeld,

wordt het hout automatisch toegevoerd en wordt een nauwkeurig en gelijkmatig oppervlak bereikt.

Bij het africhten is het handig om de voeding uit te schakelen.

De voeding kan ook vanwege veiligheidsredenen worden uitgeschakeld.

V-snaarspanning motor

Let op! Bij alle ombouw- en instelwerkzaamheden moet altijd de netstekker uit het stopcontact worden verwijderd.

V-snaren na de eerste ingebruikname na 3 bedrijfsuren naspannen. Verder moet de snaarspanning regelmatig na 40 bedrijfsuren worden gecontroleerd en evt. worden nagespannen.

Africhtschaaf - schaafblokbescherming, afb. 5

Bij het africhten tot 100 mm werkstuksterkte moet de schaafblokbescherming van boven het werkstuk en het schaafblok afdekken. Bij een werkstukbreedte van meer dan 100 mm stelt u de beschermingsrails van de schaaf-

blokbescherming in op de werkstukbreedte.

Let erop om de handen gesloten met aangesloten duimen op het gereedschap te leggen.

1. Africhtaanslag
2. Schaafblokbescherming

Voegen, afb. 6

Gebruik voor dit werkproces de africhtaanslag, de schaafblokbescherming op de africht-tafel laten liggen en de beschermingsrails tot de werkstukbreedte instellen

Druk het werkstuk tegen de schaafaanslag en leidt nu met beide handen over het schaafblok. Zodra de plaat ver genoeg in de opnametafel zit, legt u de linkerhand erop en schuift u zonder onderbreking over het schaafblok.

Africhtschaaf - spaanderuitwerping, afb. 8 Bij africhtschaven moet de africhttafel zijn vergrendeld.

De afzuigslang op de afzuigkap steken In combinatie met een afzuiginstallatie kan vervolgens worden afgezogen (speciale toebehoren).

Afzuigsteundiameter 100 mm

Werkinstructies

■ UITRUSTEN EN INSTELLEN VAN DE MACHINE

- Ombouw-, instellings-, meet- en reinigingswerkzaamheden uitsluitend bij uitgeschakelde motor uitvoeren. Netstekker loskoppelen en wachten tot het draaiende gereedschap stilstaat.

• Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie of het onderhoud is voltooid.
• Defecte schaafmessen (scheuren of derge-

lijke) direct vervangen. Zie Mesvervanging!

- De werkzaamheid van de terugslagzekering voor elke bewerking controleren. De grijperpunten moeten scherp zijn.

■ VANDIKTE- EN AFRICHTSCHAVEN

• Maximale schaafbloktoerental 4000 1/min
- Het schaafblok is in overeenstemming met DIN EN 847-1 gemaakt.
- De bewerking pas starten als het volledige toerental is bereikt.
- De bedieningsplaats van de machine vrijhouden van spaanders en houtkrullen.
- Voor het afzuigen van houten spaanders en houtstof moet een afzuiginstallatie worden gebruikt. De stroomsnelheid op de afzuigsteunen moet minstens min. 20 m/s bedragen.
- Werk alleen met scherpe schaafmessen. Stompe schaafmessen verhogen het terugslaggevaar.
- Bij vandikteschaven: Werkstuk met het dikke uiteinde vooruit invoeren, holle zijde naar onderen. Maximaal 2 werkstukken tegelijkertijd schaven, door aan de beide buitenzijden aan te voeren.
- Bij het bewerken van langere werkstukken (langer dan de bewerkingstafel) moeten dolly's (speciale toebehoren) worden gebruikt.
- Africhten: Bij het africhten tot 100 mm werkstuksterkte moet de schaafblokbescher-

ming van boven het werkstuk en het schaafblok afdekken. Bij een werkstukbreedte van meer dan 100 mm stelt u de beschermingsrails van de schaafblokbescherming in op de werkstukbreedte. Let erop om de handen gesloten met aangesloten duimen op het gereedschap te leggen.

• Voegen: Het werkstuk wordt tegen de africhtaanslag gelegd. De beschermingsrails van de schaafblokbescherming op de werkstukbreedte instellen en deze op de tafel laten liggen.
• Africhten en voegen van kleine dwarsdoorsneden (lijsten): Bij het africhten wordt het werkstuk zoals bij werkstukken tot 100 mm dikte met vlak opliggende handen naar voren geschoven. Bij het voegen wordt het werkstuk met de beide handen met gesloten vuist tegen de aanslag gedrukt en naar voren geschoven. De veiligheidsvoorziening is tot tegen de aanslag aangezet en wordt tot aan het werkstuk geschoven.
  Africhten en voegen van korte werkstukken (min. lengte 150 mm): Bij het africhten wordt het werkstuk met de vlakke hand op

de bewerkingstafel gedrukt en met het door de rechterhand geleide schuifhout naar voren geschoven. De linkerhand glijdt over de veiligheidsvoorzieningen, zodra het werkstuk op de afnametafel ligt, wordt de druk met de linkerhand naar de afnametafel geschakeld. Bij het voegen wordt het werkstuk met de linkerhand, met gesloten vuist, tegen de aanslag en de tafel gedrukt en met het schuifhout naar voren geschoven.

• Afschuinen: Het werkstuk wordt tegen de africhtaanslag gelegd. De beschermingsrails van de schaafblokbescherming op de werkstukbreedte instellen en deze op de tafel laten liggen. Het werkstuk wordt met de linkerhand bij een gesloten vuist tegen de aanslag en de afnametafel gedrukt en met een gesloten rechterhand naar voren geschoven.
• Bij werkstukken die langer zijn dan de afna-metafel, moet een dolly (speciale toebehoren) of gelijksoortig worden gebruikt.
• Let op! Nooit zonder schaafblokbescherming bij africhtschaven werken

Elektrische aansluitingen ⚠

• Netaansluitleidingen controleren. Geen defecte aansluitingen gebruiken. Zie Elektrische aansluiting.
• Neem de draairichting van de motor en het gereedschap in acht, zie Elektrische aan-sluiting schaafmachine.
• Installaties, reinigings- en onderhoudswerkzaamheden aan de elektrische installatie mogen uitsluitend door een specialist worden uitgevoerd.
• Voor het oplossen van storingen moet de machine worden uitgeschakeld. Netstekker loskoppelen.
• Bij het verlaten van de werkplek altijd de motor uitschakelen. Netstekker loskoppelen.
• Ook bij een kleine standplaatswissel de machine van elke externe energietoevoer scheiden! Voor een hernieuwde ingebruikname de machine weer correct op het net aansluiten!

De machine met CEE-stekker op het net aansluiten, voeding moet met 16 A zijn gezekerd. Op de bedrijfsschakelaar de groende drukknop indrukken, het schaafblok start (afb. 14). Voor het uitschakelen de rode drukknop indrukken, schaafblok wordt binnen 10 sec. afgeremd.

Draairichtingswijziging

Bij een netaansluiting of de standplaatswissel moet de draairichting worden gecontroleerd, eventueel moet de polariteit door midden van een schroevendraaier worden gewisseld (machinestopcontact, afb. 15).

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-bepalingen. De netaansluiting van de klant evenals het gebruikte verlengsnoer moeten voldoen aan deze voorschriften resp. de plaatselijke EVU-voorschriften.

Bedrijfsmodus / Inschakelduur

De elektromotor voor de bedrijfsmodus S1 voor continu bedrijf.

Bij overbelasting van de motor schakelt deze zelfstandig uit, omdat een wikkelingsthermostaat in de motorwikkeling is geplaatst. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

Beschadigde elektrische aansluitkabels Aan elektrische aansluitkabels ontstaat vaak isolatieschade.

Mogelijke oorzaken:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd!

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controle-ren de aansluitkabel niet op het elektriciteits-net is aangesloten. Elektrische aansluitkabels moeten voldoen aan de relevante VDE- en DIN-bepalingen en de plaatselijke EVE-voorschriften. Gebruik uitsluitend aansluitkabels met de aanduiding H 07 RN. Op de aansluit-kabel moet de typeaanduiding vermeld staan. Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter, bij langer dan een lente van 25 m ten minste 2,5 vierkante millimeter. De netaansluiting wordt met 16 A (traag) beveiligd.

Draaistroommotor

De netspanning moet 380÷420 V/50 Hz bedragen.

De netaansluiting en verlengsnoeren moeten 5-aderig zijn=3P/N/PE.

Verlengsnoeren moeten een minimumdoorsnede hebben van 1,5 mm ^2 .

De netaansluiting is met maximaal 16 A beveiligd.

Bij een netaansluiting of de standplaatswissel moet de draairichting worden gecontroleerd, eventueel moet de polariteit door midden van een schroevendraaier worden gewisseld (machinestopcontact, afb. 15).

Wisselstroommotor

De netspanning moet 230 V\~ / 50 Hz bedragen.

Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Motorfabrikant; motortype
- Stroomtype van de motor
- Gegevens van het typeplaatje van de machine
- Gegevens van het typeplaatje van de motor

Bij terugsturen van de motor altijd de complete aandrijfeenheid met elektrische besturing re-tourneren.

Onderhoud

WAARSCHUWING

Trek altijd de netstekker uit het stopcontact voordat aan het elektrisch gereedschap zelf wordt gewerkt (zoals bij transport, montage, ombouw, reinigings- en onderhoudswerkzaamheden)!

■ REINIGING

Onderhouds-, reparatie- en reinigingswerkzaamheden, evenals functiestoringen alleen bij uitgeschakelde aandrijving uitvoeren. Machine uitschakelen via de Aan-/Uit-schakelaar, vervolgens de netstekker verwijderen!

NL

Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie of het onderhoud is voltooid.

De africhttafel evenals de vandiktetafel altijd harsvrij houden. De lagers van het schaafblok zijn voorzien van continue smering. In nieuwstaat optredende verwarming is standaard en dit verdwijnt na een bepaalde tijd.

Voedingswalsen regelmatig reinigen.

De glijlagers van de voedingswals, de verstelspil van de vandiktetafel, de lagers na de eerste 5 bedrijfsuren insmeren. Bij gebruik elke 20 bedrijfsuren.

Schaafmessen

De af fabriek geplaatste HSS-schaafmessen zijn klaar voor gebruik en correct ingesteld.

Alleen correct bijgeslepen en nauwkeurig ingestelde schaafmessen garanderen veilig werken.

Wij adviseren: houd altijd een tweede nieuwe set schaafmessen ter vervanging op voorraad. Reserveschaafmessen zijn verkrijgbaar bij uw vakhandel.

Schaafmessen plaatsen, afb. 16

1. Instelschroef
2. Drukschroef
3. Schaafmessen
4. Wigbalk

Houd er bij het plaatsen rekening mee dat er

• verwondingsgevaar voor de vingers en handen bestaat.

• de opspanvlakken van de mesblokken en de wigbalken gereinigd worden.

• de geslepen schaafmessen van olie zijn ontdaan.

• er alleen setsgewijs bijgeslepen messen worden gebruikt.
• het plaatsen van de schaafmessenn en wig-balken moet overeenkomstig de afbeelding zijn uitgevoerd.
• de schaafmessen, mesdragers en wigbalken aan beide zijden met het schaafblok afsluiten.
• De klemschroeven moeten allemaal goed zijn aangehaald (8,9 N/m).

Let op!

De gegevens voor de mesbevestiging, voor de mesoverstand, voor de mesdikte, voor de min. inspanlengte en voor het optimale aanhaalmomenten van de mesbevestigingsschroeven moeten nauwkeurig worden aangehouden.

Schaafmessen instellen, afb. 16a,b,c

• De HSS-schaafmessen zijn af fabriek geplaatst en correct ingesteld.
• Indien nodig kunt u, zoals hierna beschreven, de instelling opnieuw aanbrengen of verfijnen.
• Een schaafmes na de ander instellen
• Stel de positie van de schaafmessen door middel van de instelschroeven alternatief in, totdat de snede van de messen de beide perfect afgerichte platen (dienen als instelling) aanraakt, die op de uitgangstafel zijn gelegd.
• Stel de ingangstafel in op een africhthoogte van 2 mm.
• Draai het schaafblok totdat het mes op maximale hoogte staat.

• De schaafmessen zitten op de kop van de instelschroeven in de moer van het schaafblok. Laat de messen tegen de platen komen, door de instelschroeven er met een inbussleutel uit te draaien.

• Lijn de meshouder uit en voer opnieuw een controle van de positie van de messen uit.

• Controle van de messen

Leg de afgerichte plaat (=instelplaat) op de uitgangstafel en markeer de positie van de plaat. Indien u het schaafblok met de hand in de snijrichting draait, zal de messnede de plaat met x = 2 tot 3 mm verschuiven. Voer de controle voor elk mes op de bedieningszijde en op de andere zijde uit.

Zonder een zorgvuldige instelling kan er niet nauwkeurig worden afgericht.

• De drukschroeven van de wigbalk met moersleutel vast aanhalen. (8,9 N/m)
• Alle schaafmessen op dezelfde wijze instellen en vastklemmen
• Na elke meswissel een testloop uitvoeren en daarna de drukschroeven aanhalen. (8,9 N/m)

Voor ingebruikname van het schaafblok moet worden gecontroleerd of de hiervoor vermelde aanwijzingen zijn aangehouden.

Voor het inschakelen van de machine moeten de algemene veiligheidsvoorschriften in acht worden genomen.

Schaafmessen slijpen

Stompe schaafmessen verhogen ongevallen- gevaar, het werkvermogen is niet meer gega- randeerd.

De schaafmessen slechts tot 16 mm meshoogte bijslijpen. De messnijhoek moet 40 ± 2 graden bedragen.

Voor het bijslijpen moeten de schaafmessen naar een geautoriseerde slijper worden gebracht, of moeten de messen worden teruggestuurd naar de fabriek.

Scheppach

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Slijtstukken:* V-snaren, koolborstels, schaafmessen

* niet verplicht bij de leveringsomvang begrepen!

Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Batterijen horen niet thuis bij het huisvuil. Gooi ze niet in het vuur of in het water. Batterijen moeten worden ingezameld, gerecycleerd of milieuvriendelijk verwijderd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke be-

palingen niet bij het huishoudelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlij-

ke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.

Verhelpen van storingen

Storing Mogelijke oorzaak Remedie
1. Onregelmatig en opgeschort transport bij vandikteschaven	Vandiktetafek geharst resp. niet geölied. Vandiktetafel regelmatig reinigen en insproeien (glijspray). Dit geldt vooral bij vochtig en harsachtige houtsoorten.
2. Werkstukafzet bij africhtschaven	Dit is terug te voeren op slecht ingestelde schaafmes-sen	De instelling van de schaafmessen moet met grote zorgvuldigheid, met behulp van de instelleer, worden uitgevoerd.
3. Werkstuknauwkeurigheid bij africhtschaven (hol, bol)	Bij niet nauwkeurig staande africhttafels als gevolg van incorrect transport of gelijksoortig. Machine nooit aan de tafels optillen.	Stijve africhttafels 1 mm boven het schaafblokli-chaam evenals parallel ten opzichte van de basis-plaat instellen.
Elektrotechnische onderhoudswerkzaamheden mogen alleen door een elektricien worden uitgevoerd!
Bij het verwijderen van de machine moeten de lokale wettelijke bepalingen in acht genomen worden.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elike aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantie termijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt

echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garanti NO
