BP 6.000 Garden Set - Čerpadla Kärcher - Bezplatný návod k obsluze

Typ produktu	Povrchové čerpadlo pro zahradu
Značka	Kärcher
Model	BP 6.000 Garden Set
Napájecí napětí	230-240 V, 50 Hz
Jmenovitý výkon	1000 W
Maximální průtok	6000 l/h
Maximální sací výška	8 m
Maximální tlak	0,45 MPa (4,5 bar)
Maximální dopravní výška	45 m
Maximální teplota kapaliny	35 °C
Maximální velikost částic	1 mm
Typ čerpadla	Tryskové čerpadlo
Hladina akustického tlaku (LpA)	69 dB(A)
Garantovaná hladina akustického výkonu (LwA)	84 dB(A)
Hmotnost (bez příslušenství)	9,7 kg
Doporučená maximální zavlažovací plocha	900 m²
Povolené dopravované kapaliny	Průmyslová voda, studniční voda, pramenitá voda, dešťová voda, bazénová voda
Obsah dodávky (set)	Sada sací hadice 3,5 m, zahradní hadice 20 m, postřikovač, adaptéry
Údržba	Po použití s vodou obsahující přísady opláchněte čistou vodou
Ochrana	Neprovozujte nasucho, chraňte před mrazem

Často kladené otázky - BP 6.000 Garden Set Kärcher

Co dělat, když čerpadlo nestartuje?

Nejprve zkontrolujte elektrické napájení: pojistky a připojení. Ujistěte se, že je vypínač v poloze ZAPNUTO. Pokud problém přetrvává, obraťte se na autorizovaný servis.

Čerpadlo běží, ale nečerpá vodu, proč?

Může to být způsobeno vzduchem v čerpadle. Zkontrolujte uvedení do provozu: naplňte čerpadlo vodou před spuštěním. Vyčistěte sací oblast a zkontrolujte těsnění sací hadice.

Jaké kapaliny mohu používat s čerpadlem BP 6.000 Garden?

Můžete čerpat průmyslovou vodu, studniční vodu, pramenitou vodu, dešťovou vodu nebo bazénovou vodu (s dávkovanými přísadami). Nečerpejte pitnou vodu ani toxické nebo korozivní kapaliny.

Jak zazimovat čerpadlo?

Zcela vyprázdněte čerpadlo přes vypouštěcí ventil, odstraňte sací a výtlačné hadice a skladujte na místě chráněném před mrazem.

Jaká je maximální sací výška?

Maximální sací výška je 8 metrů. Nad tuto hodnotu čerpadlo již nebude správně nasávat.

Mohu s tímto čerpadlem použít standardní zahradní hadici?

Ano, ale nejlépe používejte originální příslušenství Kärcher. Pro sání se doporučuje hadice odolná vůči podtlaku se zpětným ventilem.

Co znamená kontrolka nebo abnormální hluk čerpadla?

Abnormální hluk může indikovat chod nasucho nebo ucpání. Okamžitě zastavte čerpadlo, zkontrolujte přívod vody a vyčistěte sací filtr.

Jak udržovat čerpadlo po použití?

Po čerpání vody obsahující přísady opláchněte čerpadlo čistou vodou. Žádná jiná pravidelná údržba není nutná. Před jakýmkoli zásahem odpojte zařízení od sítě.

Jaký je maximální výstupní tlak?

Maximální tlak je 0,45 MPa (4,5 bar). Tento tlak nepřekračujte, aby nedošlo k poškození systému.

Je čerpadlo vhodné pro automatické zavlažování?

Ano, udržuje konstantní tlak, ideální pro zavlažování zahrad do 900 m². Lze připojit k zavlažovacímu programátoru.

NÁVOD K OBSLUZE BP 6.000 Garden Set Kärcher

Charakteristické vlastnosti 70

EU prohlášení o shodě 70

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití v souladu s určením

Při připojování tohoto výrobku na vodovodní řád je nutno dodržet požadavky normy EN 1717. S případnými otázkami se prosím obraťte na svého dodavatele instalatérských služeb.

Tento přístroj byl vyvinut pro soukromé použití a není určen pro namáhání při průmyslovém použití.

Přístroj je převážně určený pro použití na zahradě a poskytuje konstantní tlak pro zavlažování zahrady. V případě připojení sprinklerů lze zavlažovat maximálně následující plochy:

BP 4.500 Garden: 400 m² BP 5.000 Garden: 550 m² BP 6.000 Garden: 900 m² BP 7.000 Garden: 1000 m²

△UPOZORNĚNÍ

Nebezpečí úrazu!

Riziko úrazu související s jedovatými látkami.

Nepijte vodu čerpanou čerpadlem!

Přípustné čerpané kapaliny

Přípustné čerpané kapaliny:

Užitková voda, studniční voda, pramenitá voda, dešťová voda, bazénová voda při dávkování přísad podle určení. Teplota čerpané kapaliny nesmí překročit 35 °C.

Nesprávné použití

Upozornění

Výrobce neručí za případné škody, které jsou zapříčiněny nesprávným použitím nebo chybnou obsluhou.

Stupně nebezpečí

△ NEBEZPEČÍ

• Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.

△ VAROVÁNÍ

• Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.

UPOZORNĚNÍ

• Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.

POZOR

• Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaehler.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Záruka

V každé zemi platí záruční podmínky vydané námi a příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároku ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.

(Adresa viz zadní stranu)

Popis přístroje

Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky (viz obal).

Ilustrace viz strana s obrázky, ilustrace A.

① Uzavírací víčko 2cestného přípojovacího adaptéru, 2cestný přípojovací adaptér pro čerpadla G 1 (není součástí objemu dodávky BP 4.500 Garden). Přípojovací adaptér pro čerpadla G 1 (u BP 4.500 Garden 2x v objemu dodávky). ④ Uzavírací zátka. Připojení G1 (33,3 mm), sací vedení (vstup). ⑥ Plnicí hrdlo s uzavíracím víčkem. ⑦ Připojení G1 (33,3 mm), tlakové vedení (výstup). ⑧ Spínač ZAP/VYP. ⑨ Ventil k vypouštění vody. ⑩ **Kohoutová přípojka G1**. ⑪ Spojka se systémem Aqua Stop. ⑫ **Spojka**. ⑬ **Postřikovač**. ⑭ *Sada sací hadice včetně 3,5m vakuově těsné spirálové hadice připravené k připojení, se sacím filtrem a blokováním zpětného toku. ⑮ **Zahradní hadice 1/2" 20 m**. ⑯ Síťový připojovací kabel se zástrčkou.

• Příslušenství obsažené pouze u modelů Set a Set Plus.

** Příslušenství obsažené pouze u modelu Set Plus.

Uvedení do provozu

se používají součásti od jiných výrobců, může dojít k poruchám nasávání čerpaných kapalin, zejména při použití bajonetových spojovacích systémů.

Před uvedením do provozu

Příprava

Sejměte uzavírací zátku. - Našroubujte přípojovací adaptér do sacího hrdla čerpadla (vstup). Utáhněte rukou. - Připojte vakuově těsnou sací hadici. Ilustrace B

Upozornění

V případě znečištěné vody doporučujeme namontovat předřazený filtr (viz Zvláštní příslušenství) mezi zpětným ventilem a sací hadicí.

Ilustrace C

Upozornění

Pro zkrácení doby opětného nasávání použijte sací hadici s blokováním zpětného toku. Tím se zabrání vyprázdnění sací hadice po použití (viz Zvláštní příslušenství).

• Našroubujte přípojovací adaptér do tlakové přípojky čerpadla (výstup). Utáhněte rukou. Ilustrace D
• Odsroubujte víko z plnicího hrdla. Ilustrace E. Doplňujte do čerpadla vodu, dokud nezačne přetékat. Ilustrace F.

Provoz

1. Zasuňte síťovou zástrčku do zásuvky.
2. Zapněte přístroj spínačem ZAP. / VYP.
3. Pro zkrácení doby sání zvedněte tlakovou hadici asi o 1 m. Ilustrace I.
4. Vyčkejte, dokud čerpadlo nezačne sát a rovnoměrně čerpat.

UPOZORNĚNÍ

Nebezpečí chodem nasucho

Chod nasucho poškozuje čerpadlo. Nenechávejte čerpadlo běžet nasucho! 5. Nenechávejte čerpadlo během provozu bez dozoru.

POZOR

Nebezpečí zranění. Systém je pod tlakem!

Nebezpečí zranění. (Tlak viz kapitola Technické údaje)

Ukončení provozu

1. Přístroj vypněte spínačem „ZAP / VYP".
2. Odpojte síťovou zástrčku ze zásuvky.

Péče a údržba

△NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

Před veškerými pracemi na přístroji jej vypněte a odpojte síťovou zástrčku. Přístroj je bezúdržbový.

Oplach

Upozornění

Při čerpání vody s přísadami propláchněte čerpadlo po každém použití čistou vodou.

Přeprava

UPOZORNĚNÍ

Nebezpečí zranění

Nebezpečí zranění v důsledku převrácení přístroje. Při přepravě dbejte na hmotnost přístroje (viz kapitola Technické parametry) a při přepravě ve vozidlech jej odpovídajícím způsobem zajistěte.

Ruční přeprava

1 Srolujte kabel.

2 Přístroj nadzvedněte a přenášejte pomocí držadla.

Přeprava ve vozidle

1 Zajistěte přístroj proti sklouznutí a překlopení.

UPOZORNĚNÍ

Nebezpečí úrazu

Nebezpečí úrazu v důsledku pádu přístroje. Při přepravě dbejte na hmotnost přístroje (viz technické údaje) a při přepravě ve vozidlech jej náležitě zajistěte.

Skladování

△UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje.

1. Přístroj uložte na místo chráněné před mrazem.

Uložení přístroje

1. Odtlakujte přístroj otevřením odběru vody připojeného na tlakové straně (např. otevřením zahradního postřikovače).
2. Vyprázdněte hadice.
3. Odstraňte sací a tlakové vedení.
4. Vyprázdněte čerpadlo přes ventil k vypouštěné vodě. Ilustrace H
5. Přístroj uložte na místo chráněné před mrazem.

Zvláštní příslušenství

Možné zvláštní příslušenství naleznete na poslední straně tohoto návodu k použití.

Pomoc při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

Chyba	Příčina		Odstraněné
Čerpadlo běží, ale nečerpá	V Čerpadle je vzduch.		1. Zkontrolujte správné uvedeni do provozu (viz kapitola Příprava a Provoz).
	Částice nečistot ucpávaji oblast sání.		1. Sǐtovou zástrčku vytáhněte ze zásvuky.2. Vyčistěte oblast sání.
	Nasámavaci hadice nebo prípojavci adaptér není správné našroubován.		1. Zkontrolujte, zda je správně nasazen o těsněni.2. Sací hadici a prípojavci adaptér utáhněte rukou.
	Předřazený filtr je ucpaný.		1. Vyčistěte předřazený filtr.
Čerpadlo se nerozbihá nebo se za provoznáhlé zastaví	Přerušený prívod proudu.		1. Zkontrolujte pojistky a elektrické spoje.
Čerpací vykon se snižuje nebo je príliš nizký	Oblast sání je ucpaná.		1. Sǐtovou zástrčku vytáhněte ze zásvuky.2. Vyčistěte oblast sání.
	Čerpací vykon Čerpadla závisí na dopravní výšce a prípojenych perifernich zařizenich.		1. Dbejte na max. dopravní výšku (viz kapitola Technické parametry) a v prípadě potěby vyberte jiný prüměr hadice nebo dělku hadice.
	Průže na tlakové straně je zúžený, např. proto, Že ventil/kulový kohout není zcela otevřen.		1. Zcela otevěfte ventil/kulový kohout.
	Hadice je zalomená na tlakové straně.		1. Odstraťne zalomení v hadici.
	Předřazený filtr je ucpaný.		1. Vyčistěte předřazený filtr.
Technické parametry
		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus
Napětí sítě	V	230-240	230-240	230-240	230-240
Sítová frekvence	Hz	50	50	50	50
Jmenovitý vykon	W	550	650	1000	1100
Čerpané množství, maximálné	I/h	4500	5000	6000	7000
Sací vyška (max.)	m	8	8	8	8
Obsah pevných látek ve vodě kg/m	3	>2,5	>2,5	>2,5	>2,5
Tlak (max.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Dopravní vyška (max.)	m	35	40	45	50
Čerpací teplota (max.)	°C	35,0	35,0	35,0	35,0
Velikost cástic (max.) prípustných Čerpaních kapalin	mm	1	1	1	1
Typ Čerpadla		Jet	Jet	Jet	Jet
Hladina akustického tlaku LpA	dB(A)	56	58	69	68
Hladina akustického vykonu LWA	dB(A)	71	73	84	83
Rozměry a hmotnosti
Hmotnost (bez príslušenstvi)	kg	6,4	7,0	9,7	10,0

Upozornění: Důvod výjimky podle nařízení (EU) 2019/1781, příloha I, oddíl 2 (12): j) Technické změny vyhrazeny.

Charakteristické vlastnosti

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Čerpadlo

Typ: 1.645-xxx

Příslušné směrnice EU

Použitý postup posouzení shody

2000/14/ES: Příloha V

Starostlivost a údržba. 84

Přeprava. 84

Skladování 84

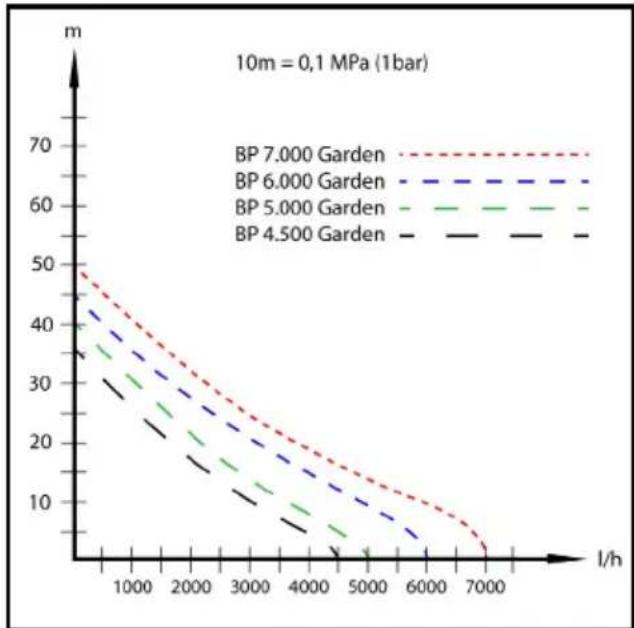

Charakteristické křivky 86

EU prohlášení o shodě 86

Nebezpečí vzniku poranění!

Nebezpečí vzniku poranění způsobených jedovatými látkami.

Péče a údržba

△NEBEZPEČÍ

Nebezpečí zásahu elektrickým proudem.

Před jakýmikoliv pracemi na přístroji vypněte přístroj a vytáhněte síťovou zástrčku.

Přístroj je bezúdržbový.

Oplachování

Upozornění

Při přečerpávání vody s přísadami propláchněte čerpadlo po každém použití čistou vodou.

Přeprava

UPOZORNĚNÍ

Nebezpečenstvo vzniku poranení

Nebezpečenstvo vzniku poranení vyplývajúce z prevrátenia prístroja.

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri skladovaní dbajte na hmotnosť prístroja.

1. Prístroj uchovávajte na mieste chránenom pred mrazom.

Uschovanie prístroja

Hladina akustického tlaku LpA	d	B	(	A	)	5
Garantovaná hladina akustického vykonu LwA	d	B	(	A	)	7

Rozmery a hmotnosti

Hmotnosť (bez príslušenstva) kg 6,4 7,0 9,7 10,0

Upozornenie

Technické zmeny vyhradené!

Charakteristické krivky

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28-40
