NÁVOD K OBSLUZE Qubic Combi HBQ904SM HARVIA
CS Pokyny k montáži a použití elektrického topného tělesa do sauny
CS: Ochrana proti přehřátí se také může vypnout při teplotách pod -15°C / 5°F (skladování, přeprava, prostředí). Před instalací umístěte zařízení do teplého prostředí. Ochranu proti přehřátí je možné resetovat, pokud je teplota zařízení přibl. 18°C / 64°F. Před použitím zařízení je nutné ochranu proti přehřátí resetovat. Viz uživatel-ský návod > Reset ochrany proti přehřátí.
ENDE
Tyto pokyny k montáži a použití jsou určeny jak pro majitele nebo osobu zodpovědnou za provoz sauny, tak i pro elektrotechnika zodpovědného za montáž topného tělesa. Po dokončení montáže předá osoba zodpovídající za montáž tyto pokyny majiteli sauny nebo osobě, která je za její provoz zodpovědná. Před použitím topného tělesa si důkladně přečtěte návod k použití.
Topné těleso je určeno k vytápění domácich saun na provozní teplotu. Topné těleso se nesmí používat k žádnému jinému účelu.
Blahopřejeme Vám k vaší volbě!
Záruka:
- Záruční doba, poskytovaná na topná tělesa a ovládací zařízení používaná v saunách a využívaných rodinami, je dva (2) roky.
- Záručni doba, poskytovaná na topná tělesa a ovládací zařízení používaná v saunách využívaných hromadně více obyvateli domu je jeden (1) rok.
- Záruka se nevztahuje na závady zpusobené nesprávnou instalací, nesprávným používáním nebo nesprávnou údržbou.
- Záruka se nevztahuje na závady zpusobené používáním kamenu, které nejsou doporucené výrobcem saunových kamen.
OBSAH
- NÁVOD K POUŽITÍ......46
1.1. Skládání saunových kamenů 46
1.2. Vytápění sauny, normální sauna ....46
1.2.1. Lití vody na zahřáté kameny .....46
1.2.2. Voda pro použití v sauně 46
1.3. Vytápění sauny pomocí generátoru páry .....47
1.3.1. Plnění vodní nádržky, studený generátor páry 47
1.3.2. Plnění vodní nádržky, horký generátor páry ....47
1.3.3. Vypuštění vodní nádržky 47
1.4. Používání vůní 47
1.5. Vysušení sauny .....48
1.6. Čištění generátoru páry .....48
1.7. Pokyny k saunování 48
1.7.1. Teplota a vlhkost sauny .....48
1.8. Varování 48
1.8.1. Popis symbolů....48
1.9. Rešení problémů 48
2.1. Konstrukce místnosti sauny .....49
2.1.1. Černání stěn sauny .....49
2.2. Větrání sauny 50
2.3. Výkon kamen 50
2.4. Hygiena v sauně 50
- NÁVOD K INSTALACI ....51
3.1. Před instalací .....51
3.2. Upevnění kamen na stěnu 51

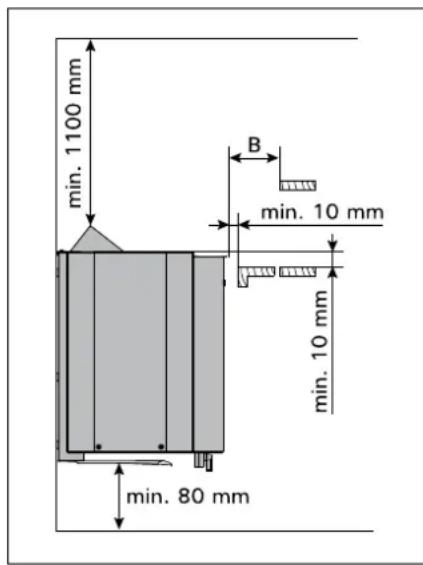

3.3. Instalace kamen do výklenku ....51
3.4. Bezpečnostní zábradlí 52
3.5. Instalace řídicí jednotky a čidel .....52
3.6. Připojení k elektrické síti .....52
3.7. Izolační odpor elektrických kamen .....53
- NÁHRADNÍ DÍLY .....75
1.1. Skládání saunových kamenů
Saunové kameny pro elektrická kamna by měly mít průměr 4-8 cm. Kameny do kamen by měly být pevné kamenné bloky speciálně určené pro použití v kamnech. V kamnech by neměly být používány žádné lehké porézní keramické „kameny” stejné velikosti ani měkké krupníky, protože mohou způsobit, že teplota odporu vystoupí příliš vysoko, což může vést k poškození odporu.
Prach z kamenů by měl být před skládáním kamenů odstraněn umytím. Kameny je třeba naskládat do prostoru pro kameny nad roštem mezi topná tělesa (odpory) tak, aby se kameny navzájem o sebe opíraly. Hmotnost kamenů nesmí spočívat na topných tělesech.
Kameny by neměly být příliš naskládány příliš natěsno, aby vzduch mohl proudit kamny. Viz obr. 1. Kameny by měly být volně uloženy a neměly by být zaklíněny mezi topnými tělesy. Do kamen by se vůbec neměly vkládat velmi malé kameny.
Kameny by měly zcela zakrývat topná tělesa. Nicméně by na tělesech neměly vytvářet vysokou hromadu.
Kameny se při použití rozkládají. Proto by měly být přeskládány alespoň jednou ročně nebo dokonce častěji, pokud je sauna často používána. Zároveň by měly být ze spodní části kamen odstraněny případné úlomky kamenů a rozpadlé kameny by měly být vyměněny za nové.
Tato záruka se nevztahuje na poruchy, které vzniknou v důsledku používání kamenů, které výrobce zařízení nedoporučuje.
Záruka se nevztahuje ani na poruchy způsobené rozpadlými nebo příliš malými kameny, které blokují větrání kamen.
Do prostoru pro kameny uvnitř kamen se nesmějí umistovat předměty nebo zařízení, které by mohly měnit množství nebo směr vzduchu, který kamny proudí, což způsobí, že teplota odporu se zvýší příliš vysoko, což může způsobit vznícení povrchů stěn!

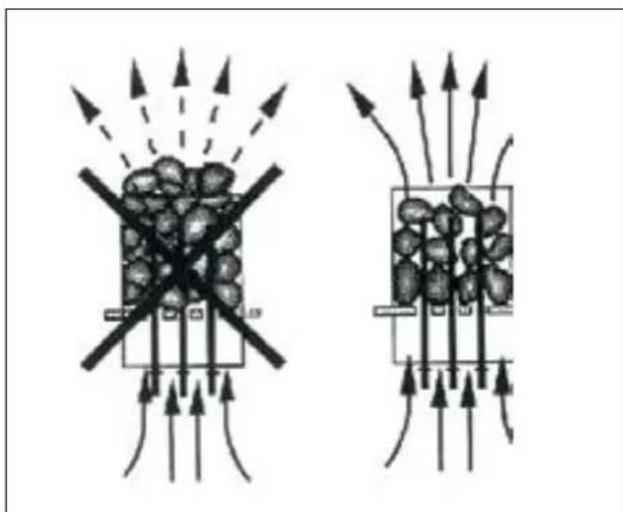

Obrázek 1. Skládání saunových kamenů
1.2. Vytápění sauny, normální sauna
Než kamna zapnete, vždy zkontrolujte, že se na jejich povrchu ani v určené bezpečné vzdálenosti od nich nenachází žádný předmět. Viz bod 1.8. „Varování“.
Když kamna zapněte poprvé, tak kamna i kameny vydávají zápach. Abyste se zápachu zbavili, je třeba saunu účinně větrat.
Účelem kamen je zvýšit teplotu sauny a saunových kamenů na požadovanou teplotu saunování. Je-li výkon kamen pro saunu odpovídající, bude trvat přibližně hodinu, než správně odizolovaná sauna dosáhne této teploty. Viz bod 2.1. Vhodná teplota v sauně je přibližně +65 °C až +80 °C.
Saunové kameny normálně dosáhnou požadované saunovací teploty ve stejnou chvíli jako sauna. Pokud je výkon kamen příliš velký, vzduch v sauně se bude ohřívat velmi rychle, zatímco teplota kamenů může zůstat nedostatečná. V důsledku toho voda vylitá na kameny proteče přes ně. Na druhé straně, pokud je výkon kamen pro saunu příliš nízký, sauna se bude pomalu ohřívat a osoby v sauně se můžou snažit zvýšit teplotu sauny vylitím vody na kameny. Voda ale rychle ochladí kameny a po nějaké době nebude sauna dostatečně teplá a kamna nebudou schopna zajistit dostatečné teplo.
Aby bylo saunování příjemné, výkon kamen by měl být pečlivě zvolen tak, aby odpovídal velikosti sauny. Viz bod 2.3. „Výkon kamen“.
1.2.1. Lití vody na zahřáté kameny
Když se vzduch v sauně ohřeje, tak je suchý. Je tedy nutné na zahřáté kameny lít vodu, abyste v sauně dosáhli vhodné hladiny vlhkosti.
Vlhkost vzduchu v sauně je řízena množstvím vody vylité kameny. Správná vlhkost způsobuje, že se kůže osoby v sauně potí a usnadňuje dýchání. Litím vody na kameny s malou naběračkou by osoba v sauně měla na kůži cítit působení vlhkosti vzduchu. Příliš vysoká teplota a vlhkost vzduchu způsobí nepříjemný pocit.
Pobyt v sauně po dlouho dobu způsobuje zvýšení tělní teploty, což může být nebezpečné.
Maximální objem naběračky je 0,2 litru. Množství vody, které se vylije na kameny, nesmí překročit 0,2 l, protože pokud nalijete na kameny nadměrné množství vody, odpaří se jen část a zbytek již vařící vody se může rozstříknout na osoby v sauně.
Kameny nikdy nepolévejte vodou, když jsou v blízkosti kamen lidé, protože horká pára by jim mohla způsobit popáleniny.
1.2.2. Voda pro použití v sauně
Voda, která má být lita na kameny, musí splňovat požadavky na čistou vodu určenou pro použití v domácnosti. Mezi faktory, které podstatně ovlivňují kvalitu vody, patří:
Vápenitá voda zanechává na kamenech a kovových površích kamen bílou lepivou vrstvu. Kalcifikace kamenů zhoršuje vlastnosti vytápění.
Železitá voda zanechává na povrchu kamen a těles rezavou vrstvu a způsobuje korozi.
Používání humózní, chlorované vody a mořské vody je zakázáno.
Používat lze pouze speciální vůně určené do vody pro použití v sauně. Řidte se pokyny na obalu.
| Vlastnost vody Účinek Doporučení | ||
| Koncentrace humusu Zbarvení, chut', usazeniny < 12 mg/l | ||
| Koncentrace železa Zbarvení, zápach, chut', usazeniny < 0,2 mg/l | ||
| Koncentrace manganu (Mn) Zbarvení, zápach, chut', usazeniny <0,10 mg/l | ||
| Tvrdost: nejdůležitějšími složkami jsou hořčík (Mg) a vápenec, resp. vápník (Ca) | Usazeniny | Ca: < 100 mg/l |
| Voda obsahující chloridy | koroze | Cl: <100 mg/l |
| Chlorovaná voda | Škodí zdraví | Nesmí se používat |
| Mořská voda | Rychlá koroze | Nesmí se používat |
| Koncentrace arsenu a radonu | Škodí zdraví | Nesmí se používat |
Požadavky na kvalitu vody


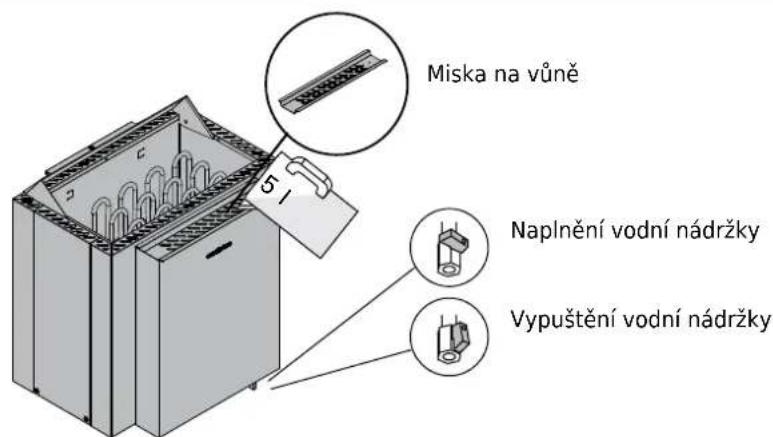

Miska na vůně 5 l Naplnění vodní nádržky Vypuštění vodní nádržkyObrázek 2. Naplnění a vypouštění vodní nádržky (BQ-S)
1.3. Vytápění sauny pomocí generátoru páry
S kamny Combi lze saunu vytápět bud' obvyklým způsobem, nebo pomocí odpařovače.
Odpařovač má 5 l vodní nádržku, aby mohl být nepřetržitě v provozu po dobu přibližně 2 hodin. Nádržka by měla být plněna, když jsou kamna studená.
Aby byla zajištěna ideální vlhkost, teplota sauny by měla být poměrně nízká, nejlépe přibližně 40 °C, a odpařovač by měl být ponechán, aby po dobu přibližně 1 hodiny vytápěl saunu.
1.3.1. Plnění vodní nádržky, studený generátor páry
Naplňte nádržku čistou vodou určenou pro použití v domácnosti. Maximální objem nádržky je 5 litrů. (Obrázek 2.)
1.3.2. Plnění vodní nádržky, horký generátor páry
Pokud je generátor páry horký, je třeba se vyhnout plnění nebo přidávání vody, protože horká pára a horký generátor páry mohou způsobit popáleniny. Pokud však musíte naplnit vodní nádržku, když je horká, postupujte s velkou opatrností následovně:
- Vypněte generátor páry.
- Na mřížku vodní nádržky opatrně nalijte studenou vodu. Voda, která teče do nádržky, ochlazuje horkou vodu uvnitř.
- Vypustte studenou vodu ze zásobníku do nádoby nebo kbelíku a vylijte ji do kanalizace.
- Naplňte vodní nádržku podle pokynů v oddílu 1.3.1.
1.3.3. Vypuštění vodní nádržky
Vodní nádržka musí být po použití vždy vyprázdněna, aby bylo zajištěno bezchybné fungování generátoru páry. Tento postup odstraňuje nečistoty kondenzované v nádržce v důsledku odpařování.
Voda v nádrži by měla být vypuštěna teprve poté, co vychladne během několik hodin po vypnutí generátoru páry, protože je velmi horká. (Obrázek 2.)
Viz také pododdíly 1, 2 a 3 oddíl 1.3.2.
1.4. Používání vůní
Do vaporizéru lze použít vonné směsi v suché formě. Suché směsi (potpourris) rozložené na parní mřížce. Při použití vonných směsí dávejte pozor na stoupající horké páry. Když je výparník horký, je třeba se vyhnout plnění vodou. Pravidelně čistěte misku pod tekoucí vodou.
1.5. Vysušení sauny
Sauna musí být po použití generátoru páry vždy důkladně vysušena. Kamna můžou být ponechána zapnuta se zapnutým větráním sauny na maximální úrovni, aby se proces vysušení urychlil.
Pokud se kamna používají k vysušení sauny, nezapomeňte je po uplynutí daného časového období vypnout.
1.6. Čištění generátoru páry
Nečistoty z vody, např. vodní kámen, se hromadí na stěnách vodní nádržky generátoru páry. Pro odstranění vodního kamene doporučujeme použít prostředky pro odstranění vodního kamene určené pro domácí spotřebiče, např. kávovary a rychlovarné konvice. Tyto prostředky se musí používat podle pokynů výrobce. Vnější povrch generátoru páry může být očištěn vlhkým hadříkem. Při čištění vnějšího povrchu zajistěte, aby byl provozní vypínač generátoru páry VYPNUTÝ.
1.7. Pokyny k saunování
- Nejprve se umyjte. Například sprchou.
- V sauně zůstaňte tak dlouho, jak je Vám to příjemné.
- Dle zavedených konvencí nesmíte rušit ostatní osoby v sauně hlasitou mluvou.
- Nevypuzujte ostatní osoby ze sauny tím, že budete na kameny lít nadměrné množství vody.
- Zapomeňte na všechny svoje problémy a relaxujte.
• Dle potřeby se ochlazujte. - Jste-li v dobrém zdravotním stavu a máte-li k dispozici bazén, můžete si zaplavat.
- Po pobytu v sauně se dobře umyjte. Napijte se čisté vody nebo nealkoholického nápoje, aby se hladina tekutin vrátila do normálu.
- Před oblékáním chvilku odpočívejte a počkejte, než se Vám pulz vrátí do normálu.
1.7.1. Teplota a vlhkost sauny
K dispozici jsou teploměry i vlhkoměry vhodné pro použití v sauně. Vzhledem k tomu, že účinek páry na člověka se liší, není možné poskytnout přesnou, univerzálně použitelnou teplotu saunování, nebo přesné procento vlhkosti. Nejlepším průvodcem je pocit vlastního pohodlí.
Sauna by měla být vybavena dostatečným větráním, aby bylo zajištěno, že vzduch je bohatý na kyslík, a aby se v ní snadno dýchalo. Viz bod 2.4. „Větrání sauny“.
Saunování v sauně je považováno za osvěžující zážitek a prospěšné pro zdraví. Saunování čistí a ohřivá vaše tělo, uvolňuje svaly, zmenšuje a zmírňuje vyčerpání. Sauna, která je tichým místem, nabízí možnost meditovat.
1.8. Varování
- Mořský vzduch a vlhké klima mohou způsobit korozi kovových povrchů kamen.
- V sauně nesušte oblečení, protože to představuje riziko požáru. Nadměrná vlhkost může také poškodit elektrické vybavení.
- Držte se dál od kamen, když jsou horká. Kameny nebo vnější povrch kamen mohou způsobit popáleniny.
- Nelijte na kameny příliš velké množství vody. Vypařující voda se stává horkou.
- Neponechávejte v sauně děti, mladistvé,
postižené nebo nemocné lidi samotné.
- Zdravotní omezení saunování konzultujte se svým lékařem.
- Rodiče by měli děti udržovat mimo dosah generátoru páry.
- Chcete-li brát do sauny velmi malé děti, poradte se s dětským lékařem.
- věk,
- teplota sauny,
- čas strávený v teplé sauně?
- V sauně se pohybujte opatrně, protože plošina a podlaha mohou být kluzké.
- Do horké sauny nikdy nechodte po požití alkoholu, silných léků nebo narkotik.
1.8.1. Popis symbolů
Přečtěte si návod na obsluhu.
Nezakrývejte.
1.9. Řešení problémů
Pokud generátor páry nefunguje, zkontrolujte následující:
- je hladina vody ve vodní nádržce dostačující? (viz oddíl 1.3.)
- zapnula se ochrana proti přehřátí? (resetovací tlačítko na spodní straně generátoru páry)
- je vlhkost v sauně příliš vysoká?
- je vlhkost nastavena na maximum?
- Pokud kamna nehřejí, zkontrolujte následující:
• elektrická energie byla zapnuta - řídicí panel zobrazuje vyšší číslo, než je teplota sauny.
- pojistky ke kamnům jsou v dobrém stavu.


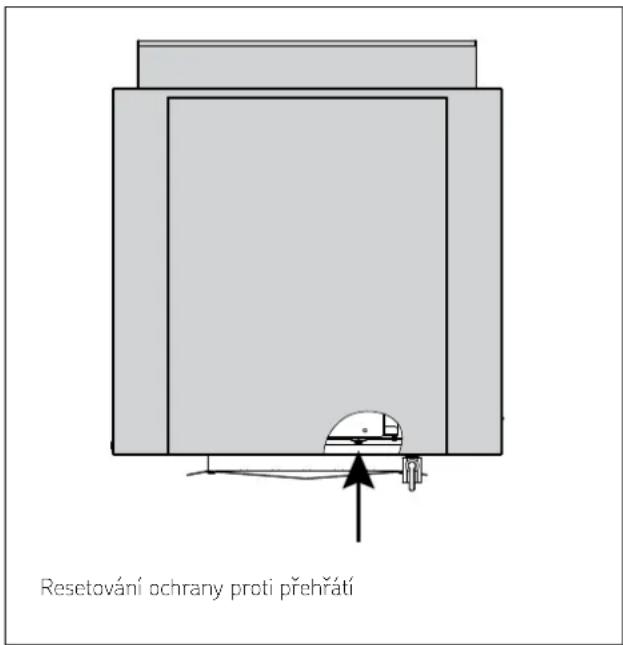

Resetování ochrany proti přehřátíOchrana proti přehřátí se také může vypnout při teplotách pod -15°C / 5°F (skladování, přeprava, prostředí). Před instalaci umístěte zařízení do teplého prostředí. Ochranu proti přehřátí je možné resetovat, pokud je teplota zařízení přibl. 18°C / 64°F. Před použitím zařízení je nutné ochranu proti přehřátí resetovat.
2. MÍSTNOST SAUNY
2.1. Konstrukce místnosti sauny
A. Izolační vlna, tlouštka 50-100 mm. Místnost sauny musí být pečlivě izolovaná, aby bylo možné udržovat výkon kamen přiměřeně nízko.
B. Ochrana před vlhkem, např. hliníková fólie. Lesklou stranu fólie umístěte směrem k sauně. Spoje přelepte hliníkovou páskou.
C. Asi 10 mm široká větrací mezera mezi ochranou proti vlhkosti a obkladem (doporučujeme).
D. Obkladová deska o nízké hmotnosti a tlouštce 12-16 mm. Než začnete obkládat, zkontrolujte elektroinstalaci a výztuhy ve stěnách pro montáž kamen a lavic.
E. Asi 3 mm široká větrací mezera mezi stěnou a stropním panelem.
F. Výška sauny je většinou 2100–2300 mm. Minimální výška závisí na kamnech (viz tabulka 1). Prostor mezi vrchní lavicí a stropem by neměl překročit 1200 mm.
G. Použijte podlahovou krytinu z keramických materiálů a tmavou spárovací maltu. Částice, které se uvolňují ze saunových kamenů a nečistoty ve vodě používané v sauně mohou vytvořit na citlivých podlahových krytinách skvrny a/nebo je poškodit.
UPOZORNÉNÍ! Ověřte si u požárníků, které části protipožární zdi mohou být izolovány. Používané větrací otvory nesmějí být izolovány.
UPOZORNĚNÍ! Lehké ochranné kryty, které jsou instalovány přímo na stěnu nebo strop, mohou představovat riziko požáru.
2.1.1. Černání stěn sauny
Je úplně přirozené, že dřevěné povrchy v sauně časem černají. Černání může být urychleno
- slunečním svitem
- žárem z kamen
- ochrannými prostředky na stěnách (ochranné prostředky mají nízkou tepelnou odolnost)
- drobnými částečkami, které se uvolňují ze saunových kamenů a které se zvedají s prouděním vzduchu.
Vzduch v sauně by se měl vyměnit šestkrát za hodinu. Obrázek 4 zobrazuje různé možnosti větrání sauny.
A. Umístění otvoru přívodu vzduchu. Pokud používáte mechanické větrání, umístěte otvor přívodu vzduchu nad kamna. Pokud používáte větrání s přirozenou cirkulací vzduchu, umístěte otvor přívodu vzduchu pod kamna nebo vedle kamen.
Průměr hadice přívodu vzduchu musí být 50-100 mm. Neumistujte otvor přívodu vzduchu tak, aby proud vzduchu ochlazoval teplotní čidlo (viz pokyny k instalaci teplotního čidla v návodu k instalaci řídici jednotky)!
B. Větrací otvor. Větrací otvor umístěte v blízkosti podlahy, pokud možno co nejdále od kamen. Průměr hadice větracího otvoru by měl být dvojnásobek průměru hadice otvoru přívodu vzduchu.
C. Volitelný otvor pro vysoušení (při vytápění sauny a saunování je zavřený). Saunu lze také vysušit tak, že po pobytu v ní necháte otevřené dveře.
D. Jestliže je větrací otvor v umývárně, mezera pode dveřmi sauny musí být nejméně 100 mm. V tomto případě je povinné mechanické větrání.
2.3. Výkon kamen
Když jsou stěny a strop obloženy obkladovými deskami a izolace za obkladovými deskami je dostatečná, tak se výkon kamen určuje podle objemu sauny. Neizolované stěny (cihly, skleněné bloky, sklo, beton, kachličky, atd.) zvyšují potřebu výkonu kamen. Na každý čtvereční meter neizolované stěny přidejte k objemu sauny 1,2 m³. Např. sauna o objemu 10 m³ se skleněnými dveřmi potřebuje stejný výkon kamen, jako sauna s obyčejnými dveřmi o objemu 12 m³. Pokud má sauna dlouhé stěny, vynásobte objem sauny hodnotou 1,5. Zvolte správný výkon kamen podle tabulky 1.
2.4. Hygiena v sauně
Během pobytu v sauně používejte ručníky, aby se zabránilo kontaktu potu s lavicemi.
Lavici, stěny a podlahu sauny je nutno alespoň jedenkrát za šest měsíců důkladně umýt. Použijte kartáč na drhnutí a čisticí prostředek pro péči o sauny.
Prach a nečistoty z kamen otřete vlhkým hadříkem. Vápenaté skvrny z kamen odstraňte pomocí 10% roztoku kyseliny citronové a opláchněte.
3. NÁVOD K INSTALACI
3.1. Před instalací
Před instalací kamen si prostudujte pokyny pro instalaci a zkontrolujte následující body:
- Jsou výkon a typ kamen pro tuto saunu vyhovující?
- Je třeba se řídit objemy v metrech krychlových uvedenými v tabulce 1.
- Máte k dispozici dostatečný počet vysoce kvalitních saunových kamenů?
- Je napájecí napětí pro tato kamna vhodné?
- Pokud je domácnost vytápěna elektrickou energií, potřebuje kontrolní okruh (stykač) doplňkové relé, aby byla kontrolní funkce bez potenciálu, protože řídící napětí je při zapnutí prénášeno z kamen?
- Umístění kamen splňuje minimální požadavky ohledně bezpečných vzdáleností uvedených na obr. 5 a 6 a v tabulce 1.
- 1.9. Řešení problémů > Resetování ochrany proti přehřátí
Je naprosto nezbytné, aby se instalace prováděla v souladu s těmito hodnotami. Nebudete-li se jimi řídit, může dojít k požáru. V sauně mohou být instalována pouze jedna elektrická kamna.
3.2. Upevnění kamen na stěnu
- Pomocí šroubů dodaných s konzolí namontujte konzoli na stěnu. Dodržujte minimální bezpečnostní vzdálenosti uvedené v tabulce 1 a na obr. 5 a 7.
UPOZORNĚNÍ! Za obkladovou deskou musí být umístěn nějaký nosník, např. dřevěná deska, aby upevňovací šrouby mohly být zašroubovány do silnějšího dřevěného materiálu než je obklad. Pokud za obkladem žádné desky nejsou, lze je přimontovat i na obklad.
-
Zvedněte kamna k montážní konzole na stěně tak, aby se upevňovací háky spodní části konzoly nacházely za okrajem tělesa kamen.
-
Zajistěte okraj kamen na montážní konzole pomocí šroubu.
3.3. Instalace kamen do výklenku
Kamna lze namontovat do výklenku o minimální výšce 1 900 mm. Viz obr. 6.
| KamnaModel a rozměry | Výkon Odpařovač Místnost sau | ny Minimální vzdálenosti pojistka | ||||||||||
| BQ60S | 6,0 | 2,0 | 2,5 | 5 | 8 | 1900 | 50 | 50 | 1100 | 80 | 7 x 1,5 *) | 3 x 10 |
| BQ90S | 9,0 | 2,0 | 2,5 | 8 | 14 | 1900 | 120 | 100 | 1100 | 80 | 7 x 2,5 *) | 3 x 16 |
Tabulka 1. Podrobnosti o instalaci kamen BQ-S
Obrázek 6. Instalace kamen do výklenku
Obrázek 5. Bezpečnostní vzdálenosti od kamen


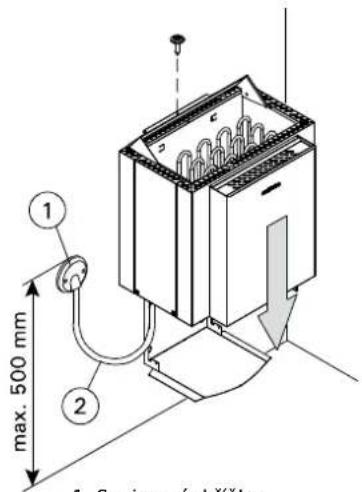

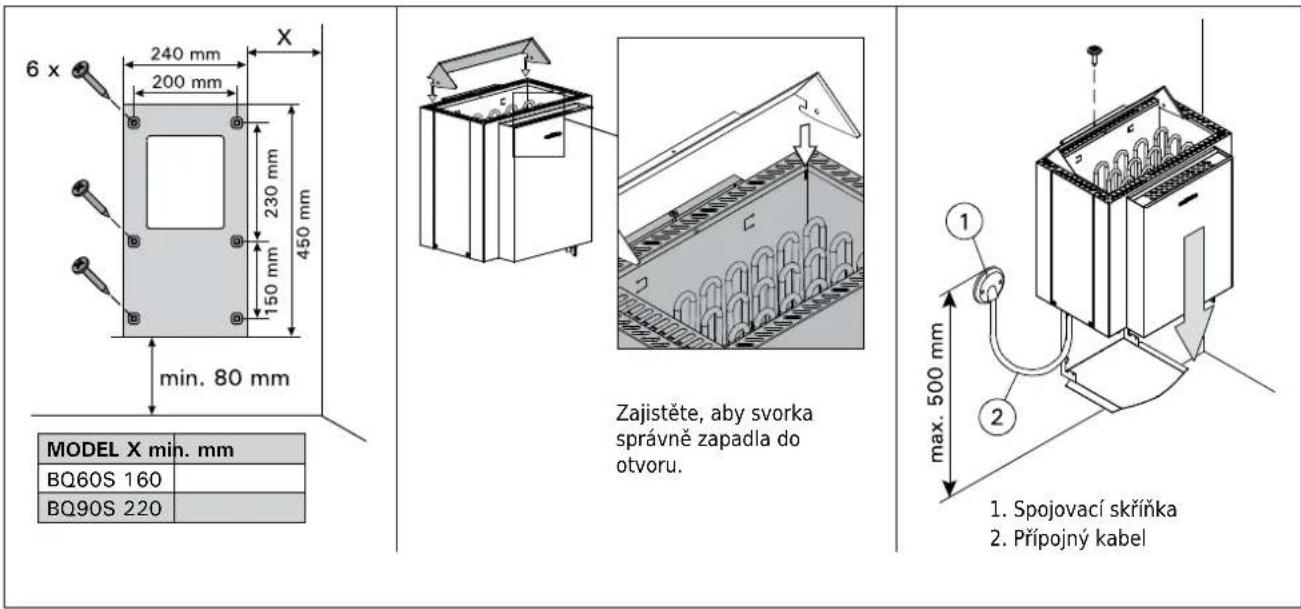

6 x 240 mm 200 mm X 230 mm 150 mm 450 mm min. 80 mm MODEL X min. mm BQ60S 160 BQ90S 220 Zajistěte, aby svorka správně zapadla do otvoru. max. 500 mm 1. Spojovací skříňka 2. Přípojný kabelObrázek 7. Upevnění kamen na stěnu
3.4. Bezpečnostní zábradlí
Pokud je kolem kamen postaveno bezpečnostní zábradlí, je třeba dodržet minimální vzdálenosti uvedené na obr. 5 a v tabulce 1 k instalaci zábradlí.
3.5. Instalace řídicí jednotky a čidel
Instalujte řídicí jednotku na suchém místě mimo saunu ve výšce přibližně 170 cm. řídicí jednotka je dodávána s podrobnými pokyny, jak jednotku upevnit na stěnu.
Namontujte teplotní čidlo nad kamna na stěnu místnosti sauny. Musí být nainstalováno v podélné ose od středu kamen, 100 mm od stropu.
- Spojovací skříňka
- Přípojný kabel
3.6. Připojení k elektrické síti
Kamna smí k elektrické síti připojit pouze pověřený kvalifikovaný elektrikář v souladu s platnými předpisy.
Kamna jsou polostacionárně připojena ke svorkové skříni na stěně sauny. Viz obr. 7. Připojovací kabel musí být z gumového kabelu typu H07RN-F nebo jeho ekvivalentu.
UPOZORNÉNÍ! Z důvodu křehnutí v důsledku působení tepla je zakázáno k připojení kamen použít připojovací kabel s PVC pláštěm. Spojovací skříňka musí být odolná vůči stříkající vodě a její maximální výška od podlahy nesmí překročit 50 cm.
Jsou-li připojovací a instalační kabely v sauně nebo ve stěnách sauny umístěny výše než 100 cm od podlahy, tak musejí odolávat teplotě minimálně 170 °C, když jsou pod proudem (např. SSJ). Elektrické vybavení instalované ve větší výšce nad podlahou sauny než 100 cm musí být schváleno pro použití při teplotě 125 °C (označení T125).


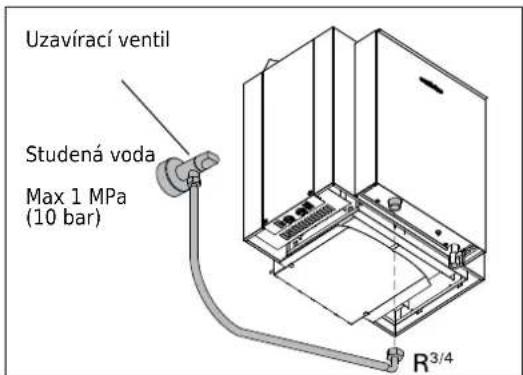

Uzavírací ventil Studená voda Max 1 MPa (10 bar) R³/⁴Obrázek 8. Automatické plnění

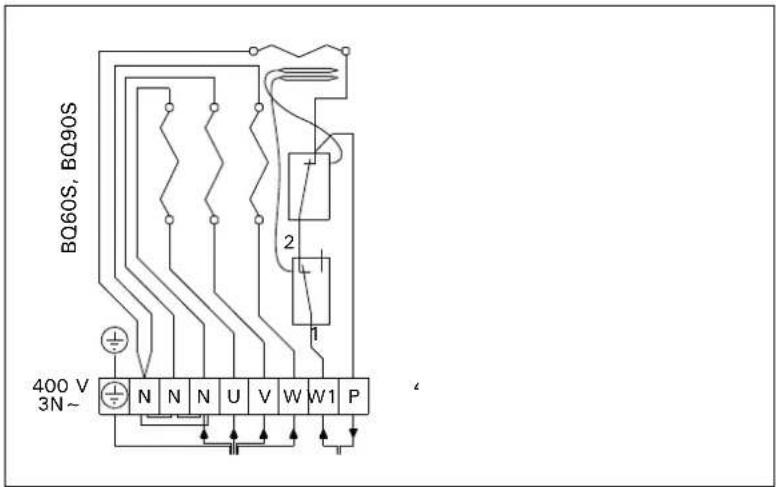

Obrázek 9. Elektrická připojení kamen
3.7. Izolační odpor elektrických kamen
Při provádění konečné kontroly elektrických instalací může být při měření izolačního odporu kamen zjištěna „netěsnost“. Je to způsobeno tím, že izolační materiál topných odporníků absorboval vlhkost ze vzduchu (skladování, transport). Po několikerém použití kamen bude vlhkost z topných odporníků odstraněna.
Nepřipojujte přívodní elektrický kabel ke kamnům přes RCD (zařízení se zbytkovým proudem)!
| Kamna Kabely | 400V 3N~ | ||||
| A mm2 | A+B mm2 | B mm2 | C mm2 | D mm2 | |
| BQ60S 5 x 1,5 | 7 x 1,5 2 x 1,5 | 4 x 1,5 3 x 6 | |||
| BQ90S 5 x 2,5 | 7 x 2,5 2 x 2,5 | 4 x 2,5 3 x 10 | |||


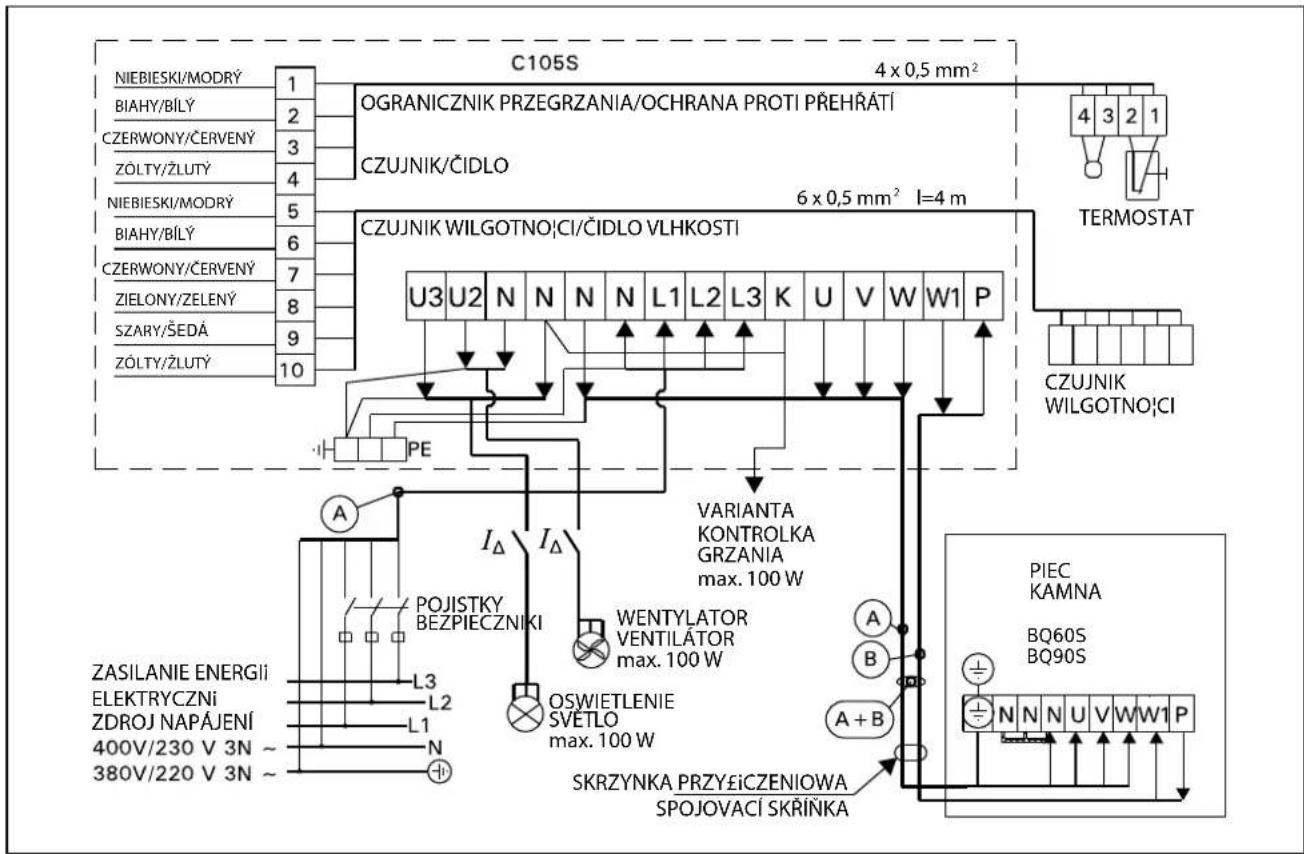

Obrázek 10. 3fázové elektrické připojení řídící jednotky kamen C105S a BQ-S
