NÁVOD K OBSLUZE GP18DB HiKOKI

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Všechna varování a pokyny uschovejte pro budoucí použití.

Výrazem “elektrické nářadí” ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Údržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat sitové zásuvce.
Nikdy se nepokoušejte zástrčku jakkoli upravovat.
S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.

Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.

d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.

Chraňte napájecí šnůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.

Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění.

c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze "vypnuto".

Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.

d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.

Budete tak lépe ovládat elektrické nářadí nepředvídaných situacích.

f) Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.

Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Šprávné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj.

Tato preventivní bezpečnostní opatění snižují nebezpečí neúmyslného spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.

Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřed'te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí.

Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.

Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.

Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.

Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.

b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.

Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.

c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.

Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.

Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

6) Servis

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.

Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám.

Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ VAROVÁNÍ SPOLEČNÁ PRO BROUŠENÍ

a) Toto elektrické nářadí je určeno k použití jako bruska. Přečtěte si všechna varování, pokyny, obrázky a specifikace dodané k tomuto nářadí.

Nedodržení některého z následujících varování a pokynů níže může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

b) Toto elektrické nářadí se nedoporučuje používat k broušení brusným papírem, kartáčování nebo leštění.

Práce, pro které toto elektrické nářadí nebylo určeno, mohou způsobit nebezpečí a zranění.

c) Nepoužívejte příslušenství, které k tomu není přímo navrženo a doporučeno výrobcem nářadí.

To, že takové příslušenství lze k nářadí připojit, ještě neznamená, že bude jeho provoz bezpečný.

d) Jmenovitá rychlost příslušenství se musí alespoň rovnat maximální rychlosti vyznačené na elektrickém nářadí.

Příslušenství, které bude pracovat vyšší rychlostí, než je jeho jmenovitá rychlost, se může roztrhnout a části mohou odletět.

e) Vnější průměr a tlouštka příslušenství musí odpovídat parametrům elektrického nářadí.

Příslušenství s nesprávnými rozměry nemůže být dostatečně zakryto nebo ovládáno.

f) Rozměry upínacích otvorů kotoučů, brusných válců nebo jakéhokoli jiného příslušenství musí odpovídat průměru vřetene nebo kleštiny elektrického nářadí.

Příslušenství neodpovídající rozměrům upínacích prvků elektrického nářadí bude nevyvážené, bude se nadměrně chvět a může způsobit ztrátu vlády nad nářadím.

g) Kotouče upínané na trn, brusné válce, frézy či jiná příslušenství musí být plně zasunuta do kleštiny či sklíčidla.

Pokud je trn nedostatečně upevněn či je na něm kotouč osazen příliš daleko, může se kotouč uvolnit a vylétnout vysokou rychlostí.

h) Ñepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, tedy brusné kotouče, zda nejsou ulomené nebo prasklé, podložku, zda nevykazuje praskliny, trhliny nebo nadměrné opotřebení, a kartáč, zda nemá uvolněné nebo prasklé dráty. Pokud elektrické nářadí nebo příslušenství upustíte, zkontrolujte poškození nebo nainstalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství musí okolostojící osoby i vy sami stát mimo rovinu rotace příslušenství, pak na jednu minutu spustěte elektrické nářadí na maximální rychlost bez zátěže.

Poškozené příslušenství se v normálním případě během této zkoušky rozpadne.

i) Používejte osobní ochranné pracovní prostředky. V závislosti na daném použití použijte obličejový štít a ochranné brýle. Je-li to vhodné, používejte respirátor, chrániče sluchu, rukavice a dílenskou zástěru, která dokáže zastavit malé odletující části nebo úlomky obrobku.

Ochrana očí musí být schopna zastavit odletující úlomky vznikající při různých operacích. Respirátor musí být schopen filtrovat prachové částice uvolňované během práce. Dlouhotrvající vystavení intenzivnímu hluku může způsobit ztrátu sluchu.

j) Přihlížející osoby udržujte v bezpečné vzdálenosti od pracoviště. Každý, kdo vstupuje do pracovní oblasti, musí používat osobní ochranné pracovní prostředky.

Úlomky obrobku nebo roztríštěného příslušenství mohou odletět a způsobit zranění v okolí nářadí.

k) Pokud pracujete v místech, kde může obráběcí příslušenství přijít do styku se skrytými vodiči, držte elektrické nářadí pouze za izolované uchopovací plochy.

Obráběcí příslušenství, které se dotýká “nabitého” drátu, může “nabít” odkryté kovové části elektrického nástroje a vést k úrazu obsluhy elektrickým proudem.

I) Během spouštění vždy držte nářadí pevně v ruce/rukou.

Reakční točivý moment motoru může při zrychlování na plnou rychlost způsobit kroucení nářadí.

m) Kdykoli je to prakticky proveditelné, upněte obrobek svorkami. Nikdy při obrábění nedržte malý obrobek v jedné ruce a nářadí v druhé.

Upnutí malého obrobku vám uvolní ruku/ruce k ovládání nářadí. Kulatý řezaný materiál, jako jsou spojovací tyče, trubky či hadice, má sklony se během řezání protáčet a může způsobit, že se bit zasekne či odskočí vaším směrem.

n) Elektrické nářadí pokládejte až po úplném zastavení příslušenství.

Rotující příslušenství se může zachytit o povrch s následnou ztrátou kontroly nad elektrickým nářadím.

o) Po výměně bitu nebo provedení jakýchkoli úprav se ujistěte, že je matice kleštiny, sklíčidlo či jiné seřizovací náčiní řádně utaženo.

Povolené seřizovací náčiní se může nečekaně posunout a způsobit ztrátu vlády nad nástrojem; uvolněné otočné díly budou prudce vymrštěny.

p) Při prénášení musí být elektrické nářadí vypnuté.

Při náhodném zachycení oděvu rotujícím příslušenstvím hrozí úraz.

q) Pravidelně čistěte větrací otvory elektrického nářadí.

Ventilátor motoru nasává prach do nářadí a usazeniny kovového prachu mohou způsobit úraz elektrickým proudem.

r) Neprovozujte elektrické nářadí v blízkosti hořlavých materiálů.

Jiskry by mohly tyto materiály zapálit.

s) Nepoužívejte příslušenství vyžadující kapalné chladicí prostředky.

Použití vody nebo jiných kapalných chladicích prostředků může způsobit smrtelný úraz elektrickým proudem.

Zpětný ráz je rychlá reakce na zaseknutí nebo zachycení rotujícího kotouče, podložky, kartáče či jiného příslušenství. Zaseknutí nebo zachycení způsobí okamžité zastavení rotujícího příslušenství s následným rychlým vytlačením neovladatelného elektrického nářadí proti směru rotace příslušenství v bodě zachycení.

Pokud se například brušný kotouč zasekne nebo zachytí o obrobek, pak hrana kotouče, která vstupuje do bodu zachycení, se může zarýt do povrchu materiálu a způsobit zpětný ráz nebo odmrštění kotouče. Kotouč může být vymrštěný směrem k uživateli nebo od něj v závislosti na směru rotace kotouče v bodě zachycení.

Brusné kotouče se za těchto podmínek mohou také zlomit. Zpětný ráz je důsledkem špatného použití elektrického nářadí nebo nesprávného postupu nebo podmínek při práci. Lze mu předejít zavedením níže uvedených bezpečnostních opatření.

a) Rukojeti elektrického nářadí neustále pevně držte. Stůjte tak, aby bylo možné klást odpor silám vznikajícím při zpětném rázu.

Pokud provede řádná předběžná opatření, může uživatel zvládnout síly vznikající při zpětném vrhu.

b) Věnujte mimořádnou pozornost opracování nároží, ostrých hran apod. Zabraňte odskočení a zachycení příslušenství.

Při opracování nároží, ostrých hran nebo při odskočení může dojít k zachycení rotujícího příslušenství s následnou ztrátou kontroly nebo zpětným rázem.

c) Nenasazujte ozubenou čepel pily.

Takové kotouče způsobují často zpětný ráz a ztrátu kontroly.

d) Vždy tlačte bit do materiálu týmž směrem, jímž řezná hrana z materiálu vystupuje (což je rovněž směr, v němž vylétávají třísky a špony).

Tlačení nářadí opačným směrem bude mít za následek, že rezná hrana bitu vyjede z obrobku a vymrští nářadí ve směru tohoto tlačení.

e) Při používání rotačních pilníků, vysokorychlostních fréz či wolfram karbidových fréz vždy obrobek bezpečně upínejte.

Pokud se tyto rotační nástroje ve vývrtu mírně nakloní do strany, zaseknou se a mohou vyvolat zpětný vrh. Když se řezací kotouč zasekne, obvykle praskne na kusy. Když se rotační pilník, vysokorychlostní fréza či wolfram karbidová fréza zasekne, může vyskočit z vývrtu a vy můžete v důsledku toho ztratit vládu nad nářadím.

BEZPEČNOSTNÍ VAROVÁNÍ PRO BROUŠENÍ A ŘEZÁNÍ

a) Používejte pouze typy kotoučů doporučené pro vaše elektrické nářadí a pouze pro doporučované využití. Například: nebruste plochou řezného kotouče.

Brusné řezné kotouče jsou určeny pro obvodové broušení, boční síla aplikovaná na tyto kotouče může způsobit jejich roztříštění.

b) Pro závitové brusné kužely používejte pouze nepoškozené frézovací trny s neuvolněnou přírubou správné velikosti a délky.

Správné trny sníží riziko prasknutí.

c) Rezný kotouč do materiálu nevrážejte, ani na něj netlačte nadměrnou silou. Nesnažte se o nadměrnou hloubku řezu.

Nadměrným tlakem na kotouč se zvýší jeho zatížení a náchylnost ke kroucení nebo zasekávání v řezu s možným následným zpětným vrhem nebo zlomením kotouče.

d) Nedávejte ruku do roviny rotujícího kotouče ani za něj.

Když se kotouč v místě styku s materiálem točí směrem od vaší ruky, může případný zpětný vrh odhodit otáčející se kotouč a celé elektrické nářadí přímo na vás.

e) Jestliže dojde ke skřípnutí čí zaseknutí kotouče nebo přerušite-li řezání z jakéhokoli důvodu, vypněte elektrické nářadí a podržte ho nehybně, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte vyjmout řezný kotouč z řezu, dokud je v pohybu, jinak může dojít ke zpětnému vrhu.

Vypátrejte přičiny skřipnutí či zaseknutí kotouče a proved'te nápravná opatření k jejich odstranění.

f) Rezání po prerušení nezačínejte s kotoučem již vloženým v obrobku. Nechte kotouč nejprve dosáhnout maximálních otáček a poté jej opatrně znovu vsuňte do řezu.

Pokud elektrické nářadí znovu spustíte v obrobku, kotouč se může zaseknout, vyskočit nebo způsobit zpětný vrh.

g) Panely či jakékoli rozměné obrobky podepřete tak, aby se minimalizovalo riziko skřípnutí kotouče a zpětného vrhu.

Velké obrobky mají sklon se prohýbat vlastní tíhou. Podpěry je nutno umístit pod obrobek v blízkosti linie řezu a okrajů obrobku po obou stranách kotouče.

h) Věnujte zvýšenou pozornost při provádění výřezů do stěn nebo jiných zakrytých prostor.

Vystupující kotouč může přeříznout plynové či vodovodní potrubí nebo objekty, které mohou způsobit zpětný vrh.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO AKKU BRUSKY

– Zkontrolujte, zda otačky uvedené na kotouči jsou stejné nebo vysší než jmenovité otačky brusky.
– Přesvědčte se, že rozměry kotouče odpovídají brusce.
- Brusné kotouče je třeba skladovat a zacházet s nimi opatrně podle pokynů výrobce.
- Před použitím zkontrolujte brusný kotouč. Nepoužívejte poškozené, prasklé nebo vadné kotouče.
- Újistěte se, že namontované kotouče a hroty jsou upevněny podle pokynů výrobce.
- V případě potřeby používejte podkladové kotouče s nalepeným abrazivním materiálem.
- Zajistěte, aby byl brusný kotouč před zahájením práce správným způsobem namontovaný a dotažený, a nářadí nechte v chodu bez zatížení po dobu 30 vteřin v bezpečné poloze. Pokud dochází ke značným vibracím nebo zjistíte-li jiné závady, nářadí okamžitě vypněte.
– Nastane-li tato situace, zkontrolujte nářadí a zjistěte příčinu.
- Nepoužívejte samostatná redukční pouzdra nebo adapté pro přizpůsobení velkého otvoru brusným kotoučům.
– Pro nářadí určené pro montáž pomocí závitového otvoru musí být závit v brusném kotouči dostatečně dlouhý, a odpovídat tak délce vřetena.
- Zkontrolujte, zda je zpracovávaný materiál náležitým způsobem podepřený.
– Nepoužívejte řezací kotouč pro boční broušení.
- Jiskry vznikající při broušení nesmí být příčinou nebezpečných situací, např. nesměřujte jiskry na osoby nebo na hořlavé látky.
- Ventilační otvory při práci v prašném prostředí udržujte v čistotě. Je-li třeba odstranit prach, nejdříve odpojte nářadí od síťového přívodu (používejte nekovové předměty) a vyvarujte se poškození vnitřní částí.
- Vždy používejte ochranu zraku a sluchu. Je třeba použivat také ostatní osobní ochranné prostředky, jako je protiprachová maska, rukavice, helma a štít.
- Mějte na paměti, že brusný kotouč po vypnutí nářadí dobíhá.
- Zajistěte, aby do otvoru pro připojení dobíjecího akumulátoru nevnikly cizí předměty nebo nečistoty.
– Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.
– Dobíjecí akumulátor nikdy nezkratujte. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
- Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.
- Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.
- Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Ujistěte se, že kotouč, který hodláte použít, je správného typu a je bez trhlin nebo povrchových vad. Také se ujistěte, že je brusný kotouč správně osazen a že kleštinové sklíčidlo je utaženo.
2. V zájmu dosažení dlouhé životnosti zařízení a vysoké kvality broušení nesmí být zařízení zatěžováno přílišným tlakem. Pro efektivní broušení postačí ve většině případů tlak vyvozený vlastní váhou zařízení. Příliš vysoký tlak vede ke snížení otáček, snížené kvalitě povrchu a k přetížení, které snižuje životnost zařízení.
3. Kotouč se nadále otáčí i po vypnutí zařízení.
   Brusku po vypnutí neodkládejte, dokud se brusný kotouč úplně nezastaví. Kromě zamezení vážnému zranění zabrání tento postup tvorbě prachu a jeho nasátí do brusky.
4. Dávejte pozor na zpětný ráz brzdy.
   Tato aku závitová bruska je vybavena elektrickou brzdou, která se spustí, když uvolníte spínač. Jelikož dochází ke zpětnému rázu, když brzda funguje, ujistěte se, že držíte hlavní těleso nástroje pevně.
5. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny.
   Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.
6. Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.
   ○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach.
   O Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.
   ○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu.
   V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE AKUMULÁTORU A NABÍJEČKY

1. Akumulátor vždy nabíjejte při okolní teplotě v rozmezí -10–40°C. Při teplotě nižší než -10°C může dojít k přebití akumulátoru, což je nebezpečné. Akumulátor nelze nabíjet při teplotě přesahující 40°C.
   Optimální teplota pro nabíjení se pohybuje v rozsahu 20–25°C.
2. Nabíječku nepoužívejte nepřetržitě.
   Jakmile dokončite nabíjení, nabíječku nechte před dalším nabíjením odpočinout po dobu 15 minut.
3. Zajistěte, aby do otvoru pro připojení dobíjecího akumulátoru nevnikly cizí předměty nebo nečistoty.
4. Nikdy nerozebírejte dobíjecí akumulátor nebo nabíječku.
5. Dobíjecí akumulátor nikdy nezkratujte.
   Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
6. Nevhazujte akumulátor do ohně.
   Akumulátor může v takovém případě explodovat.
7. Použitím vyčerpaného akumulátoru můžete poškodit nabíječku.
8. Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
9. Do větracích otvorů v nabíječce nevkládejte žádné předměty.
   Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky.

UPOZORNĚNÍ TÝKAJÍCÍ SE LITHIUMIONTOVÝCH AKUMULÁTORŮ

Z důvodu prodloužení životnosti je lithium-ionotový akumulátor vybaven ochrannou funkcí zastavení výkonu.

V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, prestože držíte spínač.

Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.

V takovém případě akumulátor okamžitě dobijte.

1. Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

2. Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.

V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.

Dále prosím dbejte následujících varování a upozornění.

VARÓVÁNÍ

Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.

○ B čem práce kontrolujte, že na akumulátor nepadají piliny a prach.

○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.

○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

1. Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným oťresům.

2. Nepoužívejte viditelně poškozený či deformovaný akumulátor.

3. Nepoužívejte akumulátor obrácenou polaritou.

4. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.

5. Nepoužívejte akumulátor k jinému než určenému účelu.

6. Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

7. Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

8. V případě zjišní úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.

9. Nepoužívejte na místech se silnou statickou elektrinou.

10. V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

11. Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.

VAROVÁNÍ

Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řídte následujícími předpisy a řádně je dodržujte.

○ Neumistujte vodivé úlomky, hřebíký a vodiče, například železné a měděné dráty do krabice určené pro skladování.

○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.

TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ

Při přepravě lithium-iontové baterie se říd'te následujícími opatřeními.

VAROVÁNÍ

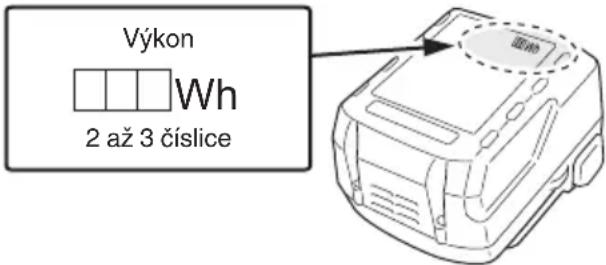

Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

○ Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.

○ Pro prépravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

Výkon Wh 2 až 3 číslice

NÁZVY SOUČÁSTÍ (Obr. 1–Obr. 10)

1	Akumulátor Aretace	11
2	Motor	12	Kontrolka
3	Štítek Klíč (malý)	13
4	Pouzdro špičky Klíč (velký)	14
5	Kleštinové sklíčidlo Kotouč	15
6	Vřeteno Kuželová část	16
7	Přední kryt	17	Vnitřní výčnělky(2 místa)
8	Knoflík spínače	18	Boční rukojeť
9	Volič Páčka odjištění	19
10	Páčka spínače Filtr	20

SYMBOLY

VAROVÁNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

	GP18DA / GP18DB: Aku Závitová bruska
	Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.
	Vždy používejte ochranu očí.
	Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice2012/19/EU o nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
	Stejnosměrný proud
V Jmenovité napětí
n_0	Počet otáček při běhu naprázdno

n	Jmenovitá rychlost
min-1	Otáčky nebo kmity za minutu
	Odpojte baterii
	ZAPNUTÍ
	VYPNUTÍ
	Varování

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 231.

Standardní příslušenství podléhají změnám bez předchozího upozornění.

POUŽITÍ

○ Konečná úprava lisovacích forem, stříkání a tvarování.
○ Konečná úprava závitořezných forem, nástrojů a dalších malých částí.
O Vnitřní broušení nástrojů a strojních součástí.

SPECIFIKACE

Model GP18DA GP18DB
Napětí 18 V
Jmenovitá rychlost 7000–29000 min	-1
Nejvyšší přípustný průměr kotouče	50 mm
Kapacita upínacího pouzdra* 6 mm
Váha**	2,3 kg (BSL1850C)2,8 kg (BSL36B18)

* Liší se v závislosti na oblasti.

** Podle metody EPTA 01/2014

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Elektronické ovládání

○ Jemné spuštění
Snižuje zpětný ráz vůči obsluze prostřednictvím řízení otáček během spouštění.

○ Ochrana proti přetížení

Tato ochranná funkce odpojí napájení motoru v případě jeho přetížení či nápadného snížení rychlosti otáčení během provozu.

Pokud dojde ke spuštění funkce ochrany proti přetížení, motor se může zastavit.

V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení.

Potom můžete nářadí znovu používat.

O Ochrana proti přehřátí

Tato ochranná funkce odpojí napájení motoru a zastaví elektrické nářadí v případě přehřátí motoru během provozu.

Pokud dojde ke spuštění funkce ochrany proti přehřátí, motor se může zastavit.

V takovém případě uvolněte spínač nářadí a nechte jej několik minut ochladit.

Potom můžete nářadí znovu používat.

O Funkce prevence opětovného spuštění

Pokud je napájení stále zapnuté, nářadí se při osazení akumulátoru nespustí. Tuto funkci lze zrušit vypnutím nářadí.

O Funkce brzdění

Brzda se spustí, když vypnete tento vypínač, a zastaví otáčení motoru.

○ Ochrana proti zpětnému vrhu

Funkce ochraný proti zpětnému vrhu odpojí napájení motoru a zastaví elektrické nářadí v případě náhlého poklesu rychlosti otáčení kotouče během provozu (pokud se kotouč například během řezání zasekne atd.).

NABÍJENÍ

Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Zapojte síťový kabel nabíječky do elektrické zásuvky.

Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu).

1. Vložte akumulátor do nabíječky.

Akumulátor pevně vložte do nabíječky, jak je znázorněno na obr. 3 (na straně 2).

1. Nabíjení

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1)

● Signalizace kontrolky

Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.

Tabulka 1

Signalizace kontrolky
Kontrolka (červená)	Před nabíjením Bliká	Svítí 5 sekundy. Nesvítí 5 sekundy.(vypne se na 5 sekundy)
	Během nabíjení Svití	Stále svítí
	Nabíjení dokončeno	Bliká	Svítí 5 sekundy. Nesvítí 5 sekundy.(vypne se na 5 sekundy)
	Nelze nabíjet Bliká	Svítí 0,1 sekundy. Nesvítí 0,1 sekundy.(vypne se na 0,1 sekundy)	Závada na akumulátoru nebo nabíječce
	Pohotovostní režim při přehřátí	Bliká	Svítí 1 sekundu. Nesvítí 5 sekundy.(vypne se na 5 sekundy)	Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vystydnutí akumulátoru)

- Informace o teplotách a době nabíjení akumulátoru.

Teploty a doba nabíjení jsou uvedeny v tabulce 2.

Tabulka 2

Nabíječka			UC18YFSL
Akumulátor	Typ baterie Li-ion
	Rozmezí teplot pro nabíjení		0°C-50°C
	Nabíjecí napětí V	14,4 18
	Doba nabíjení cca. (při 20°C)		Řada BSL14xx Řada BSL18xx				Vícevoltová série
			(4 články)	(8 článků)	(5 článků)	(10 článků)	(10 článků)
			min	BSL1415S:20BSL1415:22BSL1415X:22BSL1420:30BSL1425:35BSL1430C:45	BSL1430:45BSL1440:60BSL1450:75BSL1460:90	BSL1815S:20BSL1815:22BSL1815X:22BSL1820:30BSL1825:35BSL1830C:45BSL1850C:75	BSL1830:45BSL1840:60BSL1850:75BSL1860:90	BSL36A18:75BSL36B18:120

POZNÁMKA

Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.

UPOZORNĚNÍ

Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Peyně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA

Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.

Ohledně vybití v případě nových akumulátorů, apod.

Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2–3 krát dobije.

Jak zařídit delší výkon akumulátorů.

(1) Nabijte akumulátory předtím, než se úplně vybijí.
Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost.

(2) Vyvarujte se nabíjení při vysokých teplotách.

Dobijecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte.

UPOZORNĚNÍ

○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu zaření nebo protože byl právě používán, kontrolka nabíječky se rozsvítí zeleně na 1 sekundu nebo jednu sekundu svítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.

○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko.

○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou je vyjmutý, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.

MONTÁŽ A PROVOZ

Činnost Obrázek Strana
Vyjmutí a vložení akumulátoru 2 2
Nabíjení 3 2
Vyjmutí kleštinového upínacího pouzdra	4	2
Osazení kotouče*1	5	3
Upínací poloha kotouče63

Použití boční rukojeti*2	7	3
Činnost spínače	8
Otočný volič ovládání proměnné rychlosti*3	9	4
Výběr příslušenství	—	232, 233

\*1 Montáž kotouče (Obr. 5)

Nainstalujte kotouč tak, aby délka ℓ byla menší než 15 mm.

Pokud je ℓ delší, objeví se abnormální vibrate a stroj je nejen negativně ovlivněn, ale může dojít i k vážnému úrazu.

Snižte ℓ jak je to jen možné.

Když d = 6 mm, 1/4", 8 mm, mělo by D kotouče být menší než nejvyšší přípustný průměr kotouče (50 mm). Pokud použijete kotouč s D větším, než kolik činí nejvyšší přípustný průměr kotouče (50 mm), obvodová rychlost přesáhne bezpečnostní mez a kotouč se rozlomí. Nikdy takový kotouč nepoužívejte.

Vzdálenost L se u různých D liší. Určete L podle tabulky 3.

Pokud d = 3 mm, 1/8", mělo by D být menší než 10 mm. Určete L podle tabulky 3.

Kotouče mohou být snadno namontovány a demontovány pomocí dvou klíčů. (Obr. 6)

POZNÁMKA

○ Neutahujte upínací pouzdro vložením tenčího plástě než je běžný průměr plástě (6 mm) v upínacím pouzdře nebo v prázdném stavu. Můžete poškodit upínací pouzdro.

○ Při použití hřídele (3 mm) použijte kleštinové sklíčidlo na 3 mm hřídel (prodává se samostatně). (Obr. 4)

○ Při montáži brousicího kotouče s hřídelem použijte před upnutím malé množství vřetenového oleje (nebo oleje na šicí stroje) na náběhový kužel tak. (Obr. 5)

Tabulka 3 (Když ℓ = 15 mm)

d	D	L
3 mm, 3,175 mm (1/8")	5 mm	10 mm
	6 mm	13 mm
	8 mm	16 mm
	10 mm	13 mm
6 mm, 6,35 mm (1/4")	13 mm	40 mm
	16 mm	40 mm
	20 mm	25 mm
	25 mm	25 mm
	32 mm	13 mm
	38 mm	7 mm
8 mm	25 mm	32 mm
	32 mm	25 mm
	38 mm	19 mm

\*2 Použití boční rukojeti

Po sejmutí předního krytu namontujte boční rukojeť. Přední kryt sejměte tak, že z otvoru v hlavní jednotce vysunete výstupek na vnitřní straně a kryt vytáhnete. Pokud se výstupek obtížně vysunuje, vezměte si na pomoc plochý šroubovák nebo podobný nástroj.

\*3 Otočný volič ovládání proměnné rychlosti

Nástroj je vybaven režimy "Převodový režim" a "Automatický režim".

○ V převodovém režimu lze rychlost otáček brusky nastavit na jeden z pěti stupňů.

Pří provozu v převodovém režimu zůstane nastavený počet otáček zachován bez ohledu na změny v zátěži.

○ V automatickém režimu můžete snížit hluk a chvění stroje snížením nejvyššího počtu otáček při volnoběhu.

V automatickém režimu se počet otáček zvýší, pokud se během chodu zvýší zátěž.

Naproti tomu, pokud se během chodu zátěž sníží, klesne počet otáček. (Tabulka 4)

○ Nastavte režim a volič dle zamýšleného typu práce.

Tabulka 4

Režim Stav Počet otáček (min			-1) Použití
Převodový	Nastavení voliče	1 7000	Leštění/dočišťování
		2 138	Odstraňování nátěrů
		3 166	Odstraňování rzi
		4 244	Odstraňování otrěpů
		5 290	Broušení
Automatický A			15000 Práce v pohotovostním režimu
			29000 Broušení

Varování před použitím v blízkosti svařovacího agregátu

Když používáte brusku v bezprostřední blízkosti svařovacího agregátu, rotační rychlost může být nestálá. Nepoužívejte brusku v blízkosti svařovacího agregátu.

Bezpečnostní patření při používání

(1) Jemně přitlačte kotouč na broušený materiál. Při broušení je zapotřební vysokorychlostních otáček. Závitovou brusku používejte při vysoké rychlosti otáček a minimalizujte tlačení na brusku.

UPOZORNĚNÍ

Při použití nástroje při jiné než plné rychlosti (čiselník na 5), nelze dostatečně chladit motor v důsledku sníženého počtu otáček. Tím může dojít k riziku spálení a poškození motoru před aktivací mechanismu na ochranu proti přetížení.

Při použití nástroje při rychlosti jiné než maximální (čiselník na 5) se ujistěte, že ho lehce pokládáte na povrch materiálu.

(2) Vyrovnání kotoučů

Po montáži kotouče srovnejte odchylku středu kotouče použitím orovnávače. Pokud je střed kotouče excentrický, je nejen nemožné dosáhnout přesné konečné úpravy, ale také se zvyšují vibrace brusky, snížuje přesnost a stálost brusky.

Zanesení nebo opotřebení kotouče znečistí povrchovou úpravu nebo sníží výkonnost broušení. Příležitostně vyrovnejte kotouče orovnávačem.

VÝBĚR KOTOUČE

Typy kotoučů se liší dle broušeného materiálu. Vyberte kotouč vhodný k broušenému materiálu.

V následující tabulce je přehled kotoučů a broušených materiálů.

Broušené materiály	Zrno	Zrnitost	Stav pojiva	Struktura	Pojivo
Měkká ocel, tvrdá ocel, kovaná ocel	WA	60–80	P	m	V
Litina	C	36	M–O	m	V
Mosaz, bronz, hliník	C	36	J–K	m	V
Keramika	WA	60–80	M	m	V
Syntetická pryskiřice	C	36	K–M	m	V

Kotouče s hřídelem malých rozměrů jsou určeny k broušení malých povrchů. Jejich rozměry a tvary jsou uvedeny v "Výběr příslušenství".

Protože je průměr kotouče 3 mm, použijte upínací pouzdro pro 3 mm hřídele prodávané zvlášť jako další příslušenství u vašeho prodejce HiKOKI.

ÚDRŽBA A KONTROLA

VAROVÁNÍ

Před údržbou a kontrolou se ujistěte, že je spínač vypnut a baterie vyjmuta.

1. Kontrola brusného kotouče.

Ujistěte se, že brusný kotouč je bez trhlin a povrchových vad.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

3. Údržba motoru

Vinutí motoru je "srdce" elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach.

Příležitostně totéž kontrolujte před, během a po práci s nářadím.

UPOZORNĚNÍ

Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách.

Pokud tak neučiníte, může dojít k selhání.

5. Údržba povrchu

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

6. Čištění filtru

Po použití odpojte filtr a odstraňte veškeré nečistoty a prach ze síťky pomocí vzduchové pistole nebo jiného nástroje. (obr. 10)

POZNÁMKA

○ Pro odstranění nečistot či prachu pravidelně čas od času spouštějte motor na volnoběh a vhánějte suchý vzduch do ventilačního otvoru s vyjmutým filtrem.

Nahromadění nečistot či prachu v motoru by jej mohlo poškodit.

○ Po skončení čištění nezapomeňte znovu pevně osadit fi ltr.

7. Skladování

Přístroj skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.

POZNÁMKA

Skladování lithium-ionotových akumulátorů

Před uskladněním lithium-ionotových akumulátorů zkontrolujte, zda jsou plně nabité.

Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.

Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.

Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

VÝBĚR PŘÍSLUŠENSTVÍ

Přehled příslušenství k tomuto přístroji je uveden na stranách 232 a 233.

Pro podrobnosti o každém typu nástavce se obraťte na autorizované servisní středisko firmy HiKOKI.

Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI

Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 90 dB(A).

Změřená vážená hladina akustického tlaku A: 79 dB(A).

Nejistota K: 3 dB (A).

Používejte ochranu sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.

Hodnota vibračních emisí a_h ,

v závislosti na průměru testovacího kotouče

≥25 mm a < 50 mm	7,7 m/s ^2
≥50 mm	13,9 m/s ^2

Nejistota K = 1,5 m/s²

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým.

Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.

VAROVÁNÍ

○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití.

○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společností HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT

1) Bezpečnost na pracovisku

2) Elektrická bezpečnost'

3) Osobná bezpečnost'

V rukách neškolených osôb je elektrické náradie nebezpečné.

Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

I) Nástroj počas spúšťania držte vždy pevne v ruke(rukách).

q) Pravidelne čistite vetracie otvory elektrického náradia.

r) S elektrickým náradím nepracujte v blízkosti horl'avých materiálov.

Iskry by mohli takéto materiály vznietit.

a) Elektrické náradie držte pevne a svoje telo a rameno umiestnite tak, aby ste odolali silám spätného nárazu.

- Nabíjatel'nú batériu nikdy neskratujte. Skratovanie batérie bude viest k vel'kému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.

○ Nedovol'te, aby počas práce padali na batériu kovové piliny a prach.

Elektronické ovládanie

○ Pozvol'ný rozbeh

Následne ho budete môc t' opät použit.

Brzda sa aktivuje, keď je vypínač vypnutý, čím sa zastaví otáčanie motora.

○ Ochrana proti spätnému nárazu

Pred použitím elektrického náradia nabite batériu nasledovne.

1. Napájací kábel nabíjačky pripojte k zásuvke.

Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka načerveno (v 1-sekundových intervaloch).

2. Vložte batériu do nabíjačky.

Batériu pevne vložte do nabíjačky podl'a Obr. 3 (na strane 2).

3. Nabíjanie

Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno.

4. Odpojte napájací kábel nabíjačky zo zásuvky.

5. Nabíjačku pevne uchopte a vytiahnite batériu.

POZNÁMKA

Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.

(2) Vyhýbajte sa nabíjaniu pri vysokých teplotách.

Nabijatel'ná batéria bude horúca ihned' po použití. Ak sa takáto batéria nabíja ihned' po použití, jej vnútorná chemická látka sa poškodí a životnosť batérie sa skráti. Nechajte batériu na chvíľu vychladnúť a až potom ju znovu nabíjajte.

UPOZÖRNENIE

Po odstránení prédného krytu nainštalujte bočnú rukovát.

Jednotka má režim "Prevodovka" a "Automatický režim".

Upozornenie pre používanie v blízkosti zváracích zariadení

Pred vykonaním údržby a kontroly sa uistite, či ste vypli spínač a vybrali batériu.

Skontrolujte, či sa na svorkách nenazbierali kovové piliny a prach.

○ Po vyčistení sa uistite, či ste filter pripevnili bezpečne.

7. Skladovanie

Elektrické náradie skladujte na miestach s teplotou do 40°C a mimo dosahu detí.

POZNÁMKA

Nameraná vážená úroveň hladiny akustického výkonu A: 90 dB (A). Nameraná vážená úroveň hladiny akustického tlaku A: 79 dB (Á). Odchýlka K: 3 dB (A).

Používajte chrániče sluchu.

v závislosti na průměru testovacího kotouče

≥25 mm a < 50 mm	7,7 m/s ^2
≥50 mm	13,9 m/s ^2

Odchýlka K = 1,5 m/s²

Modřická 205, 664 48 Moravany, Czech Republic

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.cz
