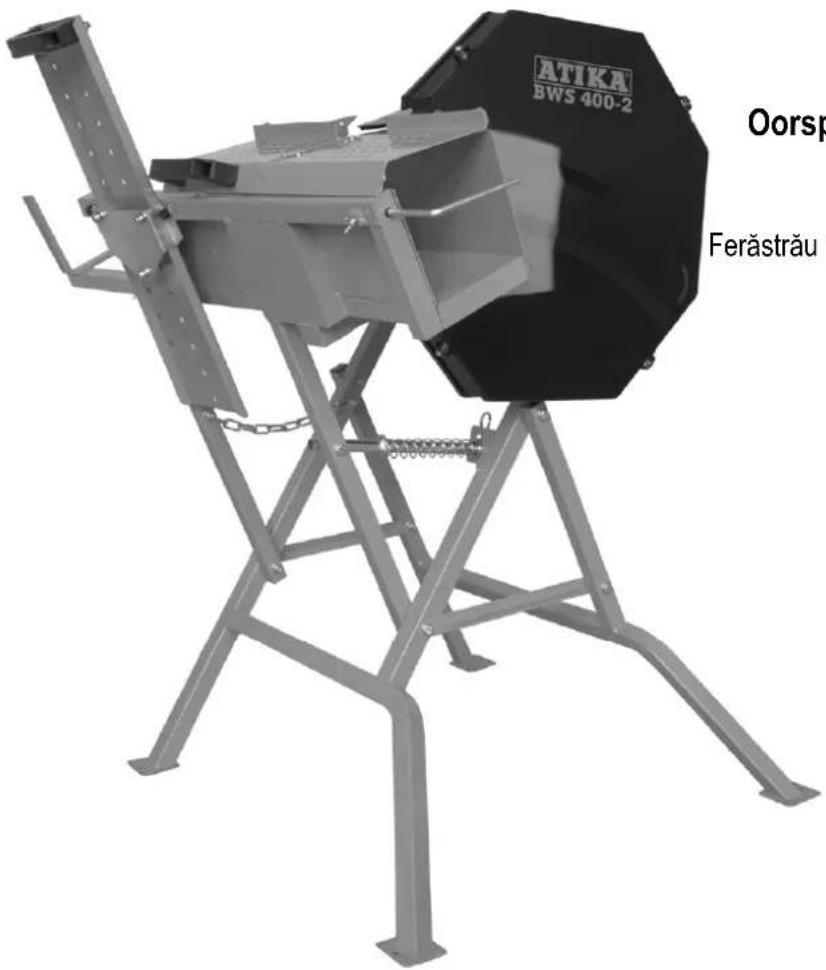

ATIKA BWS 400-2 Oorsp Ferăstrău

BWS 400-2

Pred uvedením stroje do provozu si nejprve přečtěte návod, dbejte všech uvedených pokynů a stroj správně sestavte. Teprve potom lze stroj používat.

Návod pečlivě uschovejte pro případné pozdější použití.

Obsah

ES Prohlášení o shodě			27
Obsah dodávky 27
Hodnoty hluku 27
Provozní doby 27
Symboly: v návodu 27
	na	stroji	28
Použití stroje 28
Zbytková rizika 28
Bezpečnost práce 28
Popis stroje / Náhradní díly 30
Montáž			30
Připrava k provozu 31
Uvedení do provozu 31
Práce s pilou 32
Údržba a čištění			32
– Výměna pilového kotouče			32
– Výměna umělohmotné vložky			32
– Výměna zpětné pružiny			33
Doprava			33
Uskladnění			33
Záruka			33
Možné poruchy			34
Technická data			34

ES Prohlášení o shodě

Č. (S-No.): 27778

podle směrnice ES č 2006/42 ES

na vlastní zodpovědnost, že výrobek

Brennholzwippkreissäge (Kolébková pila na palivové dřevo) BWS 400-2

Seriové číslo: 000001 – 020000

odpovidá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

2014/30/EU a 2011/65/EU.

Následující normy byly použity:

EN 1870-6:2017; EN 60204-1:2006+A1; EN 55014-1:2006+A1+A2;

EN 55014-2:1997+A1+A2; EN 61000-3-2:2014; EN 61000-3-3:2013

Zplnomocněná osoba pro tvorbu technických podkladů:

Altrad Lescha Atika GmbH – Technické oddělení

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 31.07.2020

i.A. i.A. G. Koppenstein, Rízení konstrukce

Obsah dodávky

1	Gestell	13	Přední příruba
2	Vnitřní obložení pilového listu	14	Pilový kotouč(∅ 405 mm)
3	Vnitřní kryt pilového listu	15	Zadní příruba
4	Vnější obložení pilového listu	16	Zadní stěna levá
5	Vnější kryt pilového listu	17	Výsuvná podpěra
6	Zarážka	18	Vzpěry 2x
7	Madlo	19	Zpětné čepy kpl.
8	Přídržná deska	20	Montážní příslušenství
9	Nastavovací deska	21	Montážní klíč
10	Kolébka	22	Návod k použití
11	Ochranná krytka	23	Montážní a ovládací list
12	Zadní na pravá		Záruční prohlášení

Po vybalení zkontrolujte obsah dodávky z hlediska

▶ úplnosti
▶ event. škod způsobených dopravou

V případě nesrovnalosti ohlašte neprodleně nedostatky svému dodavateli resp. výrobci. Na pozdější reklamace nebude brán zřetel.

Obaly jsou recyklovatelné a musí být předány do recyklačního centra odpadů.

Hodnoty hluku

Použití kolébkové pily na palivové dřevo se seriovým pilovým kotoučem.

	Hladina akustického výkonu	Hladina akustického tlaku na pracovišti
Při řezání	L_WA = 115 dB(A)	L_PA = 96 dB(A)

Tolerance měření: 4 dB

Udané hodnoty jsou emisními hodnotami a na určitých pracovištích nemusí přesně odpovídat. Ačkoliv existuje jistý vztah mezi emisními hodnotami a imisní hladinou hluku, nelze zodpovědně určit, zda dodatečná protihluková opatření jsou nutná, či nikoliv. Faktory, které na určitém pracovišti danou imisní hladinu hluku mohou ovlivnit, obsahují dobu účinku, zvláštnosti pracoviště, další hlukové zdroje, např. počet strojů a další pracovní procesy. Rovněž povolené emisní hladiny na pracovišti se liší v jednotlivých zamích. Tato informace tedy má pomoci uživateli pro lepší odhad ohrožení a rizika a jejich vyloučení.

Provozní doby

Prosíme Vás, abyste se informovali o Vašich místních předpisech o ochraně proti hluku.

Symboly v návodu

	Hrozící nebezpečí nebo nebezpečná situace. Jestliže nebudete dbát těchto upozornění, může Vaše nedbalost přivodit zranění či věcné škody.
	Důležité pokyny pro správné užití stroje. Jestliže se nebudete těmito pokyny řídit, můžete způsobit poruchy na stroji.
	Uživatelské pokyny. Tyto pokyny Vám pomohou, jak veškeré funkce optimálně využít.
	Montáz, obsluha a údržba. Zde je vysvětleno, co vše je třeba učinit, aby Vaše pila dokonale fungovala.
	Vezměte si k ruce přiložený návod pro sestavení a ovládání stroje, jestliže v textu je uvedeno číslo obr.

Symboly na stroji

	Před uvedením do provozu si přečtěte návod k použití a dbejte všech bezpečnostních pokynů v něm uvedených.			Noste ochranné rukavice.
	Používejte pracovní ochrannou obuv.			Používejte ochranu očí a uší.
	Používejte lehkou ochranu dýchacích orgánů.			Noste ochranné oblečení.
	Nebezpečí zranění prstů či ruky pilovým kotoučem.			Je zakázáno namontované ochranné prvky odmontovávat nebo měnit.
		Před opravou, údržbou či čištěním stroje vždy vypněte motor a odpojte jej od zdroje el. energie.
	Pozor před horkými povrchy pily. Nebezpečí popálení! Nedotýkejte se horkých částí motoru.
	Pozor - elektrické napětí! 230 V.		[prtyo]	Směr otáčení pilového kotouče.
	Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.
	Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí. Podle evropské směrnice 2012/19/EU o elektro-a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Použití kolébkové pily

• Stroj je určen pro příčné řezání palivového dřeva v domácím či hobby-použití.
• Řezání kulatého dřeva o průměru pod 30 mm nebo o průměru přes 140 mm není na tomto stroji povoleno protože tyto kusy není možné bezpečně upevnit.
• Maximální délka řezaného materiálu je 1000 mm. Minimální délka nesmí být menší než 300 mm.
• Lze používat pouze kvalitní pilový kotouč podle EU 847-1 s maximálním průměrem 405 mm.
• Kolébková pila může být používána pouze ve venkovním prostředí (nemá odsávací zařízení pro piliny a prach).
• Řezat lze pouze dřevo, které je bezpečně uloženo v kolébce.
• Použití pilových kotoučů HSS (vysoce legovaná ocel pro řezání oceli) není povoleno, protože tato ocel je tvrdá a křehká. Nebezpečí zranění při prasknutí kotouče a následně odlétnuvšími zbytky pilového kotouče.
• Do této kapitoly též patří dodržení všech podmínek, které výrobce předepisuje pro provoz, údržbu a čištění stroje a rovněž dodržení všech bezpečnostních pokynů tak, jak jsou v návodu uvedeny.
• Dodržujte veškerý soubor předpisů pro zabránění zranění, stejně jako ostatní obecně známá pravidla o ochraně zdraví při práci a bezpečnostně-technická pravidla.
• Vekeré jiné použití stroje, než je zde uvedeno, nespadá do okruhu použití této pily. Za takto způsobené škody všeho druhu výrobce neručí a veškerou zodpovědnost přebírá uživatel pily.
• Svévolné změny na stroji vylučují ručení výrobce za takto způsobené škody všeho druhu.
• Kolébková pila může být sestavována, užívána a udržována pouze osobami, které jsou s pilou seznámeny a poučeny o možných nebezpečích. Opravy stroje smí provádět pouze výrobcem schválený odborný servis.
• Pilu nepoužívejte ve výbušném prostředí nebo na dešti.

- Z řezaného materiálu odstraňte všechny kovové části (hřebíky, vruty apod.).

Zbytková rizika

I při dodržení veškerých předepsaných bezpečnostních opatření a předpisů, vyplývají z účelu pily a její konstrukce ještě jistá zbytková rizika.

Tato rizika lze minimalizovat, jestliže budete striktně dbát veškerých bezpečnostních opatření, pilu používat jen za účelem, ke kterému je určena a dbát pokynů v návodu.

Ohleduplnost a pozomost při práci snižují riziko zranění osob a škod na majetku.

• Nebezpečí zranění prstů či rukou pracovním náčiním, (pilový kotouč) nebo nářadím (např. při výměně pilového kotouče).
• Nebezpečí zranění odlétnuvšími zbytky řezaného dřeva.
  Zpětný úder řezaného dřeva nebo jeho štěpků.
  ■ Prasknutí kotouče a jeho odmrštěnými částmi.
• Ohrožení el.proudem při použití nesprávného či poškozeného přívodního kabelu.
• Ohrožení el.proudem při dotyku odkrytých součástí el.vedení.
• Poškození sluchu při dlouhotrvající práci bez ochranných sluchátek.
• Emise zdraví škodlivého pracu ze dřeva. Používejte ochrannou dýchací roušku.
• Pro snížení emisních hodnot hluku používejte kotouče pro toto konstruované a stroj udržujte v dobrém stavu.

I přes všechna zajišťovací opatření nelze další zbytková rizika vyloučit.

Bezpečnost práce

Dřevobrábějící stroje mohou být při nesprávném zacházení nebezpečné. Při použití strojů na el. pohon je třeba dodržet všechna základní bezpečnostní opatření, aby rizika ohně, úrazu el. proudem či zranění osob při práci byla vyloučena.

Proto čtěte a dbejte, před uvedením pily do provozu, následujících pokynů a souboru předpisů zabraňujících zranění, platných ve Vašich profesních sdruženích resp. platných ve Vaší zemi, abyste ochránili sebe i další osoby.

Předejte veškeré bezpečnostní pokyny všem osobám, které s pilou budou pracovat.
i Bezpečnostní pokyny dobře uchovávejte.

- Před použitím se prostřednictvím návodu k použití seznamte se strojem, abyste se dostatečně proškolili v používání, nastavování a obsluze.

- Bud'te pozorní. Soustřed'te se na to, co děláte. K práci přistupujte pozorně a nikdy pilu nepoužívejte, jste-li pod vlivem drog, alkoholu nebo léků. Stačí okamžik nepozornosti a může dojít k vážným zraněním.

- Přístroj nesmějí používat osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo osoby s nedostatečnými vědomostmi či zkušenostmi kromě případů, kdy budou pracovat pod dozorem nebo vedením osoby za ně odpovědné.

■ Přístroj nesmějí používat děti.

- Osoby mladší 18 let nesmí pilu obsluhovat.

- Přístroj nesmějí obsluhovat osoby, které si nepřečetly provozní návod.

- Dávejte pozor na děti. Ujistěte se, že si s přístrojem nebudou hrát.

■ Děti se nesmějí zdržovat v blízkosti stroje.

- Pilu nenechávejte bez dozoru.

- Z pracovište vykažte ostatní osoby. Nenechte další osoby (zejména děti) dotýkat se stroje či přívodního kabelu. Zejména děti nesmějí být v pracovním prostoru.

- Nepracujte v nenormální tělesné poloze. Postarejte se o to, abyste pracovali na bezpečném místě, pevném podkladu a vždy udržujte rovnováhu. Nenaklánějte se vpřed.

■ Používejte vhodné pracovní oblečení:

• nepoužívejte žádný volný oděv či ozdoby - tyto mohou být zachyceny pohyblivými částmi pily
  — noste protismykové ochranné boty
  — máte-li dlouhé vlasy, použijte síťku na vlasy

- Používejte vhodnou osobní ochrannou výstroj:

• ochranná sluchadla (hladina hluku na pracovišti přesahuje 85 dB(A))
  — ochranu zraku
• ochranu dýchacích orgánů

• rukavice při manipulaci s pilovými listy → např. při výměně pilového listu (měla by kdykoli existovat možnost přepravovat pilové listy v nosiči nástrojů)

• Vystavení se prachovým emisím je ovlivněno druhem řeazaného materiálu. Protože kolébková pila nemá odsávací zařízení, je možné ji používat pouze ve venkovním prostředí.

• Při práci vznikající prach je zdraví škodlivý a nesmí být vdechnut. Usazený prach vždy odstraňte např.vysavačem.

• Pilu provozujte pouze na

• pevném

• rovném
• nesmykovém

• nechvějivém povrchu.

• Stroj musí stát během provozu na vodorovné, hladké podlaze a podlaha kolem stroje musí být hladká, dobře udržovaná a bez odpadů, jako jsou např. třísky a odříznuté obrobky.

• Obrobky určené ke zpracování a hotové obrobky uspořádejte v blízkosti běžného pracoviště obsluhy.
• Pracoviště udržujte v pořádku. Nepořádek zapřičiňuje úrazy.
• Přihlédněte a respektujte okolní vlivy a podmínky:

– Pilu neprovozujte za deště.
— Pilu nepoužívejte ve vlhkém či mokrém prostředí.
– Postarejte se o dobré osvětlení.
— Pilu nepoužívejte v blízkosti hořlavých či explozivních látek.

• Při práci zaujměte správnou polohu. Postavte se na stranu obsluhy čelně k pilovému kotouči.
• S řezáním započněte teprve v momentě, kdy pilový kotouč dosáhne maximálních otáček.
• Stroj nepřetěžujte. Nejlepších pracovních výsledků dosáhnete v udaném výkonnostním režimu.
• Poruchy na stroji včetně uvolněných ochranných zařízení ihned řešte, jakmile je zaznamenáte.
• Zajistěte, aby oddě lující ochranná zařízení nezbytná pro provoz stroje i další bezpečnostní zařízení byla namontována, byla v dobrém provozním stavu a byla na nich prováděna řádná údržba. Na nich neměňte nic, co by mohlo snížit bezpečnost provozu.
• Je-li vložka ve štěrbině pilového kotouče vytlučena či poškozena, je třeba ji vyměnit (umělá hmota).
• Nikdy nepoužívejte naprasklé pilové kotouče nebo kotouče, které mají pozměněný tvar či formu.
• Používejte pouze ostré pilové kotouče. Tupé kotouče nejen, že zvyšují nebezpečí zpětného úderu, ale i přetěžují motor.
• Pro minimalizaci tvorby hluku používejte ostré pilové kotouče a všechny ochranné prvky, které tvorbu hluku ovlivňují, musí být správně namontovány nebo nastaveny (kryty atd.).
• Nikdy nepoužívejte pilové kotouče z rychlořezné oceli (HSS). Tyto jsou tvrdé a křehké. Používat se smějí pouze kotouče podle EU normy 847-1.

⚠️ Použití nesprávných součástí či jiného příslušenství znamená nebezpečí zranění.

Dbejte na to, aby pilový kotouč odpovídal technickým datům (uvedeným v kapitole Technická data) a aby splňoval uvedené rozměry. Rovněž dbejte na to, aby řezaný materiál odpovídal účelu tohoto stroje.

■ Dbejte na hodnoty max.otáček, které jsou na kotouči uvedeny.
■ Používejte pouze originální přírubu pilového kotouče.
- Dřevo k řezání a nařezané kusy rovnejte na hranici v blízkosti pracovního místa.

• Řežte vždy pouze jeden kus dřeva. Nikdy nevkládejte do kolébky více kusů i když jsou spojeny ve svazek. Může dojít k jejich nekontrolovanému zachycení pilovým kotoučem a nebezpečí zranění.
• Dbejte na to, aby uřezané kusy nebyly pilovým kotoučem zachyceny a odmrštěny.
• Nikdy pilu nepoužívejte k jiným účelům, než je určena (viz kapitola Použití kolébkové pily).
• Před řezáním odstraňte ze dřeva případné kovové částice (např. hřebíky).
• Rovněž dbejte na to, aby dřevo neobsahovalo kabel, lano, drát či podobné části.
• Režte pouze materiál s takovými rozměry, které umožňují bezpečné držení v průběhu řezání.
• Maximální délka řezaného materiálu je 1000 mm. Minimální délka nesmí být menší než 300 mm.
• Lze řezat pouze dřevo do průměru 140 mm, tím je vyloučen nebezpečný zvratný řez.
• Při práci vždy udržujte bezpečný odstup od pilového kotouče a ostatních pohyblivých částí pily.
• Po vypnutí pily kotouč dobíhá. Chcete-li odstranit piliny, třísky a další nečistoty, vyčkejte úplného zastavení kotouče.
• Nikdy nebrzděte pilový kotouč postranním tlakem.
• Odstranění zbytků řezání z okruhu pilového kotouče nikdy neprovádějte rukou.
• Odstraňte zbytky po řezání (tak.jak požadavky vyžadují) od stroje, abyste nesnížili bezpečnost na pracovišti. Totéž platí pro třísky a štěpiny, odvod pilin a třísek musí zůstat volný.
• Nezapomeňte v průběhu práce (když stroj běží) odstranit odřezky nebo jiné částice z oblasti řezání. K tomu vždy použijte posunovací dřevo (ne ruce).
• Vypněte motor a stroj odpojte od sítě vytažením síťové zásuvky při:

- Opravách

– Údržbě a čištění
— Odstranění poruch (k tomu patří i odstranění zbytků po řezání)
— Kontrole přívodního kabelu, zda není poškozen či zamotaný.
- Přeprav ě pily
– Výměně pilového kotouče
— Opuštění pily (i krátkých přerušeních práce)

■ O svou pilu pozorně pečujte:

— Pro lepší výsledky práce udržujte kotouč ostrý a čistý.
— Dodržujte údržbové pokyny a pokyny pro event.výměnu částí pily.
— Madla udržujte čistá a suchá. Pozor na mastnoty či olej.

- Pilu kontrolujte na event.možná poškození:

• Před každým dalším použití pily, ochranné prvky na pile a event. lehce poškozené díly přezkoušejte, aby splňovaly bezvadnou funkčnost, která je jim určena.
• Rovněž přezkoušejte, zda pohyblivé části pily plní svoji funkci, nejsou blokovány či poškozeny. Veškeré díly musí být správně namontovány a splňovat všechny podmínky pro zaručení bezvadné funkčnosti stroje.
• Poškozené ochranné prvky a další díly je třeba opravit nebo vyměnit. Tyto práce musí provádět odborný servis, jestliže není v tomto návodu uvedeno jinak.
  – Rovně ž poškozené či nečitelné samolepky na stroji je třeba vyměnit.

■ Nikdy nenechte nářadí ve stroji!
Pozorně se ujistěte, že před zapnutím pily jsou montážní klíče nebo seřizovací náčiní z pily odstraněny.
- Nepouživanou pilu skladujte v suché, uzamčené místnosti vždy z dosahu dětí.
- Provádějte bezpečné postupy a opatření při očistě stroje, při údržbě, při odstraňování odřezků, třísek a prachu abyste vyloučili riziko požáru.
Je třeba se ubezpečit, aby v průběhu předpokládané životnosti stroje se jeho části v průběhu přepravy ,montáže, vyřazování z provozu a sešrotování nekontrolovaným způsobem upadly,sesmekly nebo se pohybovaly

Elektrická bezpečnost

■ Provedení přívodního kabelu je podle IEC 60 245(H 07 RN-F) s přičným průřezem vodiče nejméně
- 1,5 mm ^2 pri délce kabelu do 25 m - 2,5 mm ^2 pri délce kabelu přes 25
- Dlouhé a tenké kabely zapřičiňují napěťový výpadek. Motor nedosáhne svého maximálního výkonu, funkce pily je snížena.
- Vidlice a spojovací prvky na přívodním kabelu musí být z gumy, měkčeného PVC nebo jiného termoplastického materiálu, který má stejnou mechanickou pevnost, nebo těmito materiály potaženy.
- Chraňte se před úrazem el.proudem. Zamezte dotyku těla s uzemněnými částmi stroje.
- Vidlice a zásuvka na kabelu musí mít ochranu proti tlakové vodě.
■ Při použití kabelového bubnu kabel zcela odviňte.
- Kabel používejte pouze za účelem jeho funkce. Chraňte kabel před horkem, olejem nebo ostrými hranami. Při odpojování vidlice ze sítě netahejte za kabel.
- Přívodní kabel pravidelně kontrolujte a je-li poškozen, nechte jej v servisu opravit nebo vyměnit.
- Při natahování přívodního kabelu dbejte na to, aby kabel nebyl přerušený, skřípnutý nebo zmáčknutý a aby spojovací vidlice se zásuvkou nebyly vlhké.
- Prodlužovací kabel pravidelně kontrolujte a v případě poškození jej vyměňte.
■ Nikdy nepoužívejte poškozený kabel.
- Ve venkovním prostředí použijte pouze k tomu povolený a označený kabel.
- Nikdy nepoužívejte provizorních elektrických připojení.
- Ochranné el.prvky nikdy nepřemošťujte nebo nevyřazujte z provozu.
- Pilu připojte výhradně přes proudový chránič (30mA).

El. přípoj resp.opravy na el.částech stroje může provádět pouze koncesovaný servis. Je třeba dbát místních předpisů a zejména ochranných opatření z hlediska el.bezpečnosti.

Opravy ostatních částí pily provádí bud' výrobce nebo rovněž výrobcem uznané servisní středisko.

Používejte pouze originální díly, příslušenství nebo ostatní části stroje. Při použití jiných náhradních dílů či jiného příslušenství se vystavujete nebezpečí zranění. Za takto způsobené škody všeho druhu nepřebírá výrobce zodpovědnost.

19 Popis stroje / Náhradní díly

Pozice	Objednací číslo	Název dílu
1		Vnitřní obložení pilového listu
2		Vnější obložení pilového listu
3		Zarážka
4	365239	Ochranná krytka
4a		Madlo
5		Výškově nastavitelná rukojeť
5a	365248	Madlo 4
5b	365243	Nastavovací 4 deska
5c	365244	Přídřná desk 5
6	365241	Nástavec opěrné plochy
7		Kolébka
8		Podstavy
9	365245	Vzpěry
10	365247	Distanční řetěz
11		Motor
12		Spínač
13	365234	Uzavírací kryt
14	365242	Doraz délky špalku
15		Křídlový šroub M5x20
16	365246	Zpětné čepy kpl.
16a		Zpětné čepy
16b		Zpětná pružina
16c		Pružinová 13 zástrčka
16d		Podložka 13
17	365238	Zadní stěna pravá
18		Kryt kotouče zvnějšku 2
19	365237	Zadní stěna levá 3
20		Kryt kotouče uvnitř 3
21	365229	Zadní příruba 10
22	365228	Pilový kotouč 10(∅ 405 mm x 3,2 x 2,2 x 30 x 32T)
23	365230	Zpětná pružina 10
24	365235	Umělohmotná vložka (sada)
25		Montážní klíč
26		Stranový klíč
27	365256	Bezpečnostní samolepky

Montáž-Sestavení pily

Postupujte podle přiloženého montážního listu! Montáž krytu kotouče

2 Nasadte zadni stěnu (17) zvnějšku na úhel záběru (a) kolébky (7) tak, aby oba otvory souhlasily s oběma horními otvory úhlu záběru (a).

Přišroubujte zadní stěnu.

Nasad'te kryt pilového listu (18) zevnitř na úhel záběru (a) a přišroubujte jej.

3 Zopakujte kroky montáže pro levou zadní stěnu (19) a kryt pilového listu (20), jak je popsáno pro obrázek 2.

Montáž nastavitelné rukojeti

4 Přišroubujte rukojeť (5a) k nastavovací desce (5b).

5 Namontujte výškově nastavitelnou rukojeť (5) s přídržnou deskou (5c) ke kolébce (7).

Přitom nejdříve přišroubujte ke kolébce tři šrouby, které jsou již předmontované na přidržné desce. Následně přišroubujte 2 šrouby M8x16, 2x pérovou podložku ∅8, 2x podložku M8.

Výška rukojeti (5) je nastavitelná a v případě potřeby ji lze upravit.

K tomu uvolněte tři předmontované šrouby na přidržné desce, vyrovnejte rukojeť (5) a znovu ji pevně přišroubujte.

Montáž vypínače

6 Našroubujte vypínač (12) na destičku vypínače (c).

Montáž zpětných čepů. a kolébky

7 Rukou pevně utáhněte vratový šroub (16) na noze kolébky (7). Utáhněte pevně matice M8 a potom je povolte cca o polovinu otáčky.
8 Roztáhněte stojan (8) a pevně přišroubujte vzpěry (9).

[2x scrub M8x40, 4x podložka ∅ 8, 2x matice M8 samojistící].

Namontujte kolébku (7) na stojan (8).

[2x scrub M8x70, 6x podložka ∅ 8, 2x matice M8 samojistící]

Šroubení na kolébce utáhněte pouze rukou a uvolněte matice zhruba o polovinu otáčky.

i Kolébka musí zůstat pohyblivá

Montáž krytu kotouče a pilového kotouče

9 Připevněte vnitřní obložení pilového listu (1) k podstavci motoru (c).
10 Nasuňte pilovou přirubu (21) na hřídel motoru. (21).

⚠️ Nebezpečí pořezání! Použijte ochranných rukavic.

Nasad'te pilový kotouč (22).

⚠️ Dbejte na směr otáčení kotouče (viz šipka na kotouči a šipka na kotoučovém krytu).

Nasuňte pilovou přírubu (23) na hřídel motoru.

Zajistěte jistící matící [M20x1,5].

11 Pomocí montážního klíče (25) a očkového klíče (26) pevně utáhněte matici.

i Klič uchovejte pro pozdější použití.

12 Přišroubujte vnější obložení pilového listu (2).

Upevnění vratového šroubu

13 Vytáhněte pružinovou závlačku (16c) a sejměte obě podložky (16d).

Odklopte kolébku (7).

14 Protáhněte úchytný čep (16a) otvorem (d) v držáku.

i K držáku musí doléhat zpětná pružina (16b) a jedna podložka.

Prostrčte pružinovou zástrčku (16c) skrz čep. (16a).

Montáž distančního řetězu

14 Upevněte distanční řetěz (10) na podstavu.

Připevnění uzavíracího plechu

15 Připevněte uzavírací plech (13) k vnitřnímu krytu pilového listu (21).

Montáž zarážky

16 Namontujte zarážku (3) na obložení pilového listu (1 / 2).

Montáž ochranné krytky

17 Přípevněte ochrannou krytku (4) na zadní stěny (18 / 20).

Montáž výsuvné podpěry

18 Nasuňte podpěru (6) do kolébky. Zajistěte ji Flügelschraube šrouby (15).
i Zkontrolujte pevné usazení.

Příprava k provozu

i Abyste dosáhli perfektní funkce pily, dbejte uvedených pokynů:

- Pilu postavte na pracoviště, které splňuje tyto podmínky:

• venkovní prostředí
  – protismykový povrch
  — pevný, nechvějivý podklad

• rovný
  — bez nebezpečí klopýtnutí
  — dostatečné osvětlení

• Aby bylo řezání ještě bezpečnější, zajistěte pilu proti samovolnému posunu.

• Před každým provozem ještě přezkoušejte:

- zda připojný kabel je v pořádku (praskliny, naříznutí atd.)

Je-li kabel vadný, nepoužívejte jej.

— zda je pilový stůl v řádném stavu (vložka kotouče)
— zda pilový kotouč je v dokonalém pořádku
— zda kolébka je funkční

- Nepoužívejte nikdy pilové kotouče, které jsou naprasklé nebo mají pozměněný tvar.

■ Nikdy nepoužívejte pilové kotouče z rychlořezné oceli.
■ Je-li stolová vložka poškozena ihned ji vyměňte.
- Zaujměte správnou pracovní polohu. Postavte se na obslužnou stranu pily, čelem ke směru otáčení pilového kotouče.

Umístění stroje

20 Stroj musí být instalován bezpečně proti převržení na stabilním a rovném podkladu (např. na betonové podlaze).

Pro zajištění bezpečnosti proti převržení je potřebné přišroubovat stroj čtyřmi hmoždinkami a šrouby (nejméně ∅10 x 80) na podla

Uvedení do provozu

Směr otáčení pilového kotouče

Dbejte na to, aby směr otáčení pilového kotouče souhlasil se šipkou na krytu kotouče.

Výběr pilového kotouče

Dvějte na to, abyste pri vešte prívořno kotouce nepoužní kotouce poškozený či tupý a průměr upínacího otvoru byl 30 mm (viz typový štítek)

Připojení k síti el. energie

Porovnejte udané napětí na typovém štítku s napětím ve Vaší síti, např. 230 V a pilu připojte do zásuvky, která odpovídá předpisům el.bezpečnosti.

Použijte ochrannou zásuvku s napětím 230 V a proudovým chráničem s vybavovacím proudem 30 mA

Jištění

i 16 A pomalá

Spínač-zapnuto / vypnuto

Pilu nesmíte používat, je-li spínací zařízení poškozeno např. se nedá vypnout. Poškozený spínač je třeba vyměnit. Tuto práci může provádět pouze servisní středisko.

Zapnutí pily

Stlačte zelené tlačítko( I ) na spínači.

Při výpadku proudu se stroj automaticky vypne. Chcete-li jej znovu spustit, stlačte opět zelené tlačítko (1).

Vypnutí pily

Stlačte červené tlačitko (O). Pilový kotouč je vybaven motorovou brzdou a v průběhu 10 sec se zastaví.

Pilu nesmíte používat, jestliže motorová brzda není funkční tzn. jestliže po vypnutí pily nedojde k zastavení pilového kotouče do 10 sec.

Ochrana motoru

Motor je vybaven ochranným vypínačem, který při přetížení samočinně vypne. Po určité době(cca po 5 – 10 min), kdy motor vychladne, je možné jej opět zapnout.

Práce s pilou

Před počátkem práce dodržujte následující bezpečnostní pokyny – jen tak můžete snížit riziko zranění na nejmenší míru.

• Pilový kotouč, vložka pilového kotouče a zpětná pružina jsou v pořádku a funkční?
  ■ Pracoviště je uklízené?
• Pilu nesmíte použít dříve, dokud si nepřečtete tento návod a nebudete dbát veškerých uvedených pokynů. Současně s tím dbejte, aby pila byla sestavena podle zde uvedeného popisu.

Před všemi pracemi na stroji, nebo před nastavením pily (např.výměna pilového kotouče)

– Pilu vypněte
– Vyčkejte úplného zastavení kotouče
– Odpojte od sítě vytažením vidlice přívodního kabelu ze zásuvky

Mimo to ještě dbejte těchto důležitých bodů:

■ Stavte se mimo nebezpečný okruh.
■ Vložte dřevo do kolébky. Řežte dřevo stejnoměrným tlakem.
- Neodstraňujte nikdy volné třísky, piliny a odřezky rukou.

Vždy a za všech okolností dbejte bezpečnostních pokynů.

Pracovní pokyny

▶ Dřevo vložte do kolébky.
⚠️ Kulaté dřevo smí být řezáno od minimálního průměru 30 mm do maximálního průměru 140 mm.
18 Při obrábění dlouhých dřevěných obrobků použijte nástavec opěrné plochy (6). Povolte šroub s hvězdicovou hlavou Křídlový šroub (15), povytáhněte nástavec ven a potom šroub znovu utáhněte.
21 Stejně dlouhých špalků docílíte, jestliže vytáhnete délkový doraz (14) na požadovanou délku špalku a opět jej zajistíte hvězdicovými šrouby Křídlový šroub (15).
▶ Zavřete ochrannou krytu (4).
⚠️ Rezání se musí provádět s uzavřenou ochrannou krytkou.
Uchopte oběma rukama madla (5 / 4a) a stejnoměrně tlačte kolébku s dřevem na kotouč. Neprovádějte zpětné pohyby!

i Zabraňte otáčení řezaného dřeva v kolébce.

Netlačte kolébku s řezaným dřevem příliš silně na kotouč. Otáčky motoru by neměly příliš poklesnout!

▶ Po řezu se kolébka samočinně vrací do výchozí polohy tlakem zpětné pružiny.

① Ve výchozí poloze je celý pilový kotouč, včetně řezných zubů, zakryt krytem.

Je-li zpětná pružina (16b) poškozena, nedojde k samočinnému návratu kolébky do výchozí polohy. V tpmto případě zpětnou pružinu ihned vyměňte. Viz „Výměna zpětné pružiny.“

⚠ Nikdy neřežte bez, nebo s poškozenou zpětnou pružinou!

⚠️ Po provedení řezu řezané dřevo posuňte.

Co dělat při úrazu nebo výpadku

1. Stiskněte červené tlačitko (O) na spínači/vypínači.
2. Vyčkejte úplného zastavení pilového kotouče.
3. Odpojte stroj od sítě vytažením vidlice ze zásuvky.
4. Při zranění provedte veškeré kroky první pomoci a případně vyhledejte či zavolejte lékaře.

Co dělat při zablokovaném pilovém kotouči, jehož příčinou je zaklíněné dřevo.

1. Stiskněte červené tlačítko (O) na spínači/vypínači.
2. Odpojte stroj od sítě vytažením vidlice ze zásuvky.
3. Odstraňte zablokované dřevo.

⚠️ Použijte ochranné rukavice.

Odstranění zablokovaného dřeva neprovádějte rukama, ale použijte k tomu určenou dřevěnou tyčku.

1. Zkontrolujte pilový kotouč, zda není blokací poškozený.

Údržba a čištění

Vždy před údržbou nebo očistou stroje – Vypněte pilu

– Vyčkejte úplného zastavení kotouče
- Odpojte stroj od zdroje el.energie vytažením vidlice ze zásuvky

Určité práce na údržbě a očistě, které zde nejsou uvedené, může provádět pouze autorizované servisní středisko.

Jestliže při těchto pracech je třeba odstranit některé ochranné prvky na stroji, dbejte na to, aby tyto byly opět správně namontovány zpět a přezkoušeny.

Používejte pouze originální náhradní díly. Použití jiných dílů může vést ke škodám na zdraví či majetku.

Čištění

Abyste udrželi funkčnost pily, dodržujte tyto pokyny:

■ Nikdy stroj nečistěte tlakovou vodou.
- Odřezky, piliny a prach odstraňujte štětečkem nebo vysavačem.
- Pravidelně čistěte a olejujte všechny pohyblivé části na stroji.

Nikdy nepoužívejte mazací tuk!

K mazání použijte např.olej na šicí stroje, řídké hydraulické oleje nebo ekologický olejový sprej.

• Dbejte, aby pilový kotouč nebyl rezavý a nebyly na něm zbytky pryskyřice.
• Povrch kolébky udržujte čistý a odstraňte zbytky pryskyřice.

Pryskyřici odstraňte obvyklými domácími prostředky nebo speciálním sprejem.

- Pilový kotouč je opotřebitelný a po delším a častém použití se otupí.

V tom připadě je třeba jej vyměnit nebo nechat nabrousit.

Údržba

Výměna pilového kotouče

Pred výměnou pilového kotouče odpojte stroj od sítě vytažením vidlice ze zásuvky.

Nebezpečí pořezání! Pilový kotouč je relativně těžký a může se sesmeknout. Noste ochranné rukavice.

• Nepoužívejte pilové kotouče z rychlořezné oceli.
• Nepoužívejte pilové kotouče, které jsou naprasklé nebo mají pozměněný tvar.
• Pilové kotouče použijte pouze dokonale ostré.

Nebezpečí popálení! Krátce po skončení řezání je kotouč horký.

Vyšroubujte zarážku (3).

Uvolněte uzavírací plech (13).

Vytáhněte pružinovou závlačku (16c) a odstraňte podložku (16d).

Odmontujte na jedné straně distanční řetěz (10).

Přitom pevně přidržte kolébku

Pomalu sklopte kolébku (7) směrem k podlaze.

Odšroubujte vnější kryt (2).

Uvolněte zajišťovací matici M20x1,5 pomocí montážního klíče (25) a očkového klíče (26).

Nyní lze přední kotoučovou přírubu (23) a kotouč (22) sejmout.

i Očistěte kotoučové příruby (23,21).

Nasad'te nový kotouč.

Pozor na správný směr otáčení kotouče: Šipka na pilovém kotouči a šipka na krytu kotouče musí mít stejný směr

Nasad'te opět přední přírubu

Další sestavení a kompletace následuje v opačném pořadí než demontáž.

Přišroubujte uzavírací plech (13).

i Zkontrolujte pevné usazení.

Výměna plastové vložky

Opotřebovanou nebo poškozenou plastovou vložku (24) bezpodmínečně vyměňte.

Uvolněte šrouby vložky a vyjměte ji. Vsadte novou vložku a pevně ji utáhněte.

Výměna zpětné pružiny

Opotřebovanou či prasklou zpětnou pružinu je třeba bezpodmínečně vyměnit.

Vyšroubujte zarážku (3).

Odmontujte na jedné straně distanční řetěz (10).

Přitom pevně přidržte kolébku

Vyjměte závlačku (16c) a první podložku (16d) a vytáhněte čep (16a) z držáku (d).

Pomalu sklopte kolébku (7) směrem k podlaze.

Vyjměte druhou podložku a zpětnou pružinu (16b).

Na úchytný čep (16a) nasuňte novou zpětnou pružinu a poté podložku.

Další montáž následuje v opačném pořadí než demontáž.

⚠️ Přišroubujte uzavírací plech (13).

i Zkontrolujte pevné usazení.

Doprava

Před každou změnou stanoviště odpojte stroj od sítě.

Skladování

Odpojit od sítě.

■ Pilu skladujte v suché a uzamčené místností, kam děti nemaji přistup.
■ Před dlouhodobějším uskladněním splňte následující body:

→ Provedte dokonalou očistu stroje.
→ Všechny pohyblivé části ošetřete ekologickýcm olejem.

Nikdy nepoužívejte mazací tuk!

Záruka

Prosíme o přečtení přiloženého záručního listu.

Možné poruchy

Před každou opravou

• Vypněte pilu
  – Vyčkejte zastavení kotouče
• Odpojte od sítě

Po každé opravě je třeba vyzkoušet, zda všechny ochranné prvky jsou správně namontovány a jsou funkční.

Porucha	Možná příčina	Odstranění
Po zapnutí stroj neběží.	Výpadek proudu.Poškozený přívodní kabel.Vadný motor nebo spínač.	Zkontrolujte pojistky.Zkontrolujte kabel.Poškozený kabel vyřad’te a nepoužívejte.Motor nebo spínač nechte přezkoušet v servisu a nechte jej vyměnit (používat pouze originální díly)
Kolébka není funkční	Ochranná krytka není přitlačena správným způsobem	Přitlačte ochrannou krytku správným způsobem
V průběhu řezání se kotouč zastaví.	Tupý kotouč.Přílišný tlak na kotouč.	Pilový kotouč nabrušte resp. vyměňte.Nechte motor vychladnout a dále pracujte s menším tlakem na kotouč.
Spáleniny na řezu.	Tupý kotouč	Kotouč nabrušte resp. vyměňte.
Pila vibruje.	Pilový kotouč je příliš opotřebován.Kotouč není správně nasazen.	Kotouč vyměňte nebo nabrušte.Kotouč správně upevněte.
Zpětný mechanismus na kolébce není funkční.	Zpětná pružina je prasklá nebo opotřebovaná.Zpětné čepy jsou vyskočené z držáku.	Vyměňte zpětnou pružinu.Zpětné čepy vraťte do držáků a zajistěte závlačkou.
Malý brzdný účinek (čas k zastavení je delší než 10 sec.)	Poškozená motorová brzda	Opravu svěřte autorizovanému servisu

Technická data

Typ BWS 400-2
Rok výroby viz poslední strana
Výkon motoru P1 2,2 KW (S2 15 minut – krátkodobý provoz 15 min.)
Sítové napětí	230 V~
Sítová frakvence 50 Hz
Otáčky motoru bez zatížení	2800 min ^-1
Stupeň krytí IP 54
Jištění	16 A pomalá
Pilový kotouč vybavený tvrdokovem	405 mm
Průměr otvoru v kotouči	30 mm
Počet zubů	32
Tlouštka kotouče	2,2 mm
Šířka řezu	3,2 mm
Řezací výkon	cca. min. 30 mm až max. 140 mm
max. délka dřeva	1000 mm
minimální délka dřeva	300 mm
Rozměry stroje v mm (délka x šířka x výška)	1002 x 737 x 1046 mm
Hmotnost (včetně příslušenství)	38,3 kg

Brennholzwippkreissäge (Kolísková píla na palivové drevo) BWS 400-2

Seriové číslo: 000001 – 020000

zodpovedá daným požiadavkám ES smernic a ustanoveniam

	Hladina akustického výkonu	Hladina akustického tlaku na pracovisku
Pri rezani	L_WA = 115 dB(A)	L_pA = 96 dB(A)

Tolerancia merania: 4 dB

• ochranné slúchadlá (hladina hluku na pracovisku presahuje 85 dB(A)
• ochranu očí
• ochranu dýchacích ciest

• rukavice – pri manipulácii s pilovými listami → napr. pri výmene pilových listov (Pilové listy by sa mali vždy, ked' je to možné, prepravovat' v nosiči nástroja.)

• Množstvo drevného prachu je odvislé od druhu rezaného dreva. Kolísková píla nie je vybavená odsávacím zariadením a preto je možné použitie iba vo venkovnom prostredí.

• Při práci sa vytvára drevný prach, který je pre zdravie škodlivý a nesmie byť vdechnutý. Usadený prach je třeba odstraňovať napr. vysavačem.
  ■ Pílu prevádzkujte iba na

• pevnom

• rovnom
• nešmykl'avom
• netrasiacom povrchu.

– Pre lepšie výsledky práce udržiavajte kotúč ostrý a čistý.
– Dodržiavajte údržbové pokyny a pokyny pre event. výmenu častí píly.
– Madlá udržiavajte čisté a suché. Pozor na mastnoty či olej.

Elektrická bezpečnost'

Montáž krytu pílového listu

6 Naskrutkujte vypínač (12) na doštičku vypínača (c).

7 Zaskrutkujte pevne rukou spätnú skrutku (16) na rameno dvojramennej páky (7). Utiahnite pevne matice M8 a potom ich povol'te cca o polovicu otáčky.

8 Roztiahnite podstavu a zafixujte ju vzperami (9) pomocou skrutiek.

[2x skrutka M8x40, 4x podložka ∅ 8, 2x matica M8]

Namontujte dvojramennú páku (7) na podstavec (8).

[2x skrutka M8x70, 6x podložka ∅ 8, 2x matica M8]

Skrutkami na kolíske utiahnite iba rukou a uvol'nite matice zhruba o polovicu otáčky.

Montáž obloženia pílového listu a pílového listu

13 Vytiahnite pružinový zástrčku (16c) a vyberte jednu z dvoch podložiek (16d).

Vyklopte dvojramennú páku (7).

14 Upínací čap (16a) pretiahnite cez otvor (d) v uchytení.

Spätná pružina (16b) a podložka sa musia dotýkat' uchytenia.

18 Nasuňte podperu (6) do kolísky. Zaistite ju krídlová skrutka (15).

⚠️ Ak je kábel poškodený, nepoužívajte ho.

Porovnajte udané napätie na typovom štítku s napätím vo Vašej sieti, napr. 230 V a pílu pripojte do zásuvky, ktorá zodpovedá predpisom el.bezpečnosti.

Spínač- zapnuté / vypnuté

Stlačte zelené tlačidlo ( I ) na spínači.

Stlačte červené tlačidlo ( O ).

■ Postavte sa mimo nebezpečný okruh.
- Vložte drevo do kolísky. Režte drevo rovnakomerným tlakom.
- Neodstraňujte nikdy volně triesky, piliny a odrezky rukou.

Vždy a za každých okolností dodržiavajte bezpečnostné ny.

Pracovné pokyny

▶ Drevo vložte do kolísky.

18 Pri dlhých kusoch dreva použite predíženie podložiek (6). Uvolnite krídlová skrutka (15), vytiahnite predíženie mierne von a znova ho zafixujte.

21 Rovnako dlhých polien docielite, ak vytiahnite dížkový doraz (14) na požadovanú dížku polena a opát ho zaistíte krídlová skrutka.

▶ Teraz obidvomi rukami chyt'te rúčku (14) a pritlačte dvojramennú páku k pílovému listu. Nevykonávajte spätné pohyby!

Vždy pred údržbou alebo očistou stroja

• Vypnite pílu
• Počkajte na úplné zastavenie kotúča
• Odpojte stroj od zdroja el. energie vytiahnutím vidlice zo zásuvky

i Nikdy nepoužívajte mazací tuk!

• Dávajte pozor na to, aby pílový kotúč nebol hrdzavý a neboli na ňom zbytky živice.
• Povrch kolísky udržiavajte čistý a odstráňte zbytky živice.

Odskrutkujte vonkajší kryt (2).

Nikdy nepoužívajte mazací tuk!

Záruka

Prosíme o prečítanie priloženého záručného listu.

Možné poruchy

Pred každou opravou

• Vypnite pílu
• Počkajte na zastavenie kotúča
• Odpojte od siete el.energie
