NÁVOD K OBSLUZE KSC 40-35 ATIKA

Originální návod k použití

Original brugsanvisning

Originálný návod na použitie

Seite 3

Page 16

Page 28

Str. 41

Side 53

Pagina 64

Blz. 77

Stronie 89

Pagina 102

Sidan 115

Strana 127

i Tento návod uchovejte pro další použití.
i Provozní návod předejte všem osobám, které s přístrojem pracují.

Před uvedením přístroje do provozu si nejprve prostudujte návod a dbejte všech v něm uvedených pokynů. Rovněž dbejte na jeho správné sestavení. Jinak přístroj nesmí spustit

Dětem, osobám s omezenými tělesnými, senzorickými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, nebo osobám, jež nejsou obeznámené s pokyny pro práci, není dovoleno přístroj obsluhovat/používat. Místní předpisy mohou stanovovat omezení věku uživatele.

Děti a mladiství, kteří nedosáhli věku 18 let, nesmí přístroj a nabíječku obsluhovat. Dbejte na to, aby děti neměly k akumulátoru přístup, protože neumí odhadnout nebezpečí, jaké jim hrozí.

Obsah dodávky

Po vybalení obsahu kartonu zkontrolujte obsah z hlediska

▶ úplnosti
▶ event. škod způsobených dopravou

Zjištěné nedostatky sdělte neprodleně svému prodejci či výrobci. Na pozdější reklamace nebude brán zřetel.

• 1 Jednotka pily
• 1 vodicí lišta
• 1 pilový řetěz
• 1 kryt řetězu
• 1 návod
• 1 návod k montáži
• 1 záruční prohlášení

Součástí dodávky nejsou následující díly. Toto příslušenství zakoupíte u Vašeho prodejce nebo u výrobce.

• Nabíječka ALG 40-1800 (výrobek č. 365500)
• Akumulátor AP 40-2000 (výrobek č. 365501)

Akumulátor AP 40-4000 (výrobek č. 365503)

Obsah

Obsah dodávky 41
Časy provozu s prořezávačem	41
EU-Prohlášení o shodě 42
Symboly v návodu 42
Symboly na prořezávači	42
Určení použití 43
Zbytková rizika 43
Bezpečnostní pokyny 43
– Bezpečnostní pokyny pro jednotka pily	43
– Další bezpečnostní upozornění	44
Vibrace	44
Popis přístroje / Náhradní díly 45
Sestavení prořezávače	45
Před prvním uvedením do provozu	45
– Mazání řetězu	45
– Plnění řetězového oleje	45
Uvedení do provozu	45
– Vložení akumulátoru	45
– Zapnutí/vypnutí	46
– Režim Eco	46
– Brzda řetězu	46
– Kontrola mazání řetězu	46
– Napínání pilového řetězu	46
Pracovní pokyny	47
– Před zahájením práce	47
– Upozornění k péči o stromy a kácení	47
– Během řezání	47
– Zpětný úder	47
– Zásady při prořezávání větví	48
Technika řezání	48
– Dodatečné pokyny k řezání kmenů	48
– Pokyny pro řezání dřeva, kde dochází k pnutí	48
– Pokyny ke kácení stromů	49
Údržba a čištění	49
– Údržba	49
– Řetěz a vodicí lišta	49
– Broušení řetězu	49
– Řetězové kolečko	50
– Čištění	50
– Čištění vodicí lišty	50
Přeprava	50
Skladování	50
Možné poruchy	50
Záruka	51
Technická data	52

Časy provozu s prořezávačem

Respektujte místní předpisy o ochraně před hlukem.

ES-Prohlášení o shodě

Č. (sériové č.): 18341

podle směrnice ES 2006/42/ES

my,

ATIKA GmbH

tímto na vlastní zodpovědnost prohlašujeme, že výrobek

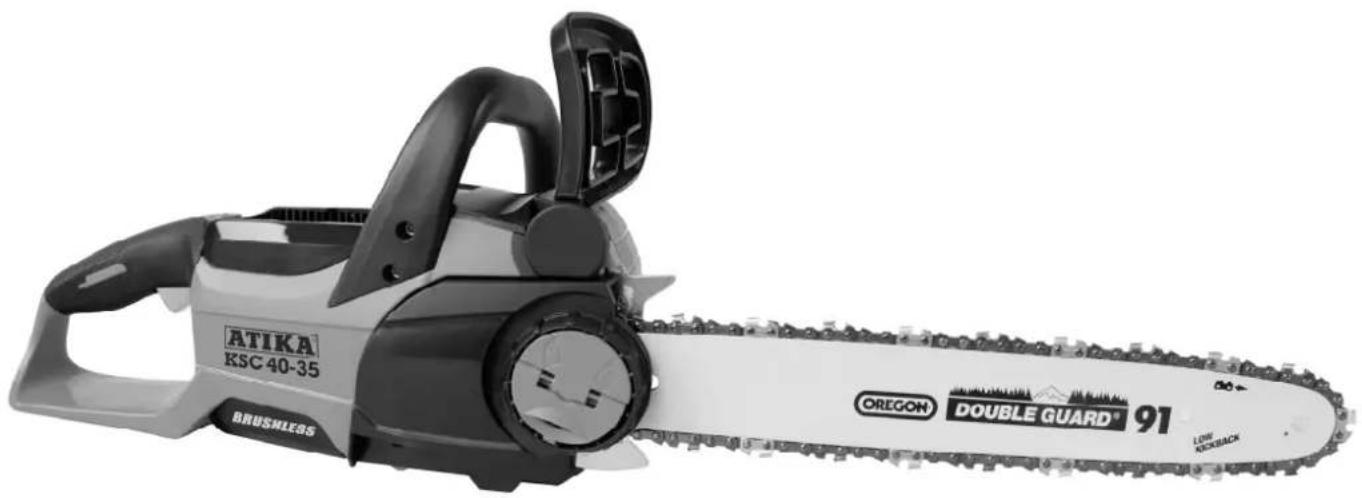

Kettensäge (řetězová pila) typu KSC 40-35

Sériové číslo: 000001 – 020000

odpovídá ustanovením ES-směrnic, jakož i ustanovením následujících směrnic:

2014/30/EU, 2000/14/ES a 2011/65/EU.

Byly použity následující harmonizované normy:

EN 60745-1:2009+A11:2010; EN ISO 11680-1:2011;

EN55014-1:2006+A1:2009; EN55014-2:2015;

Naměřená hladina hluku LWA 98,4 dB(A).

Garantovaná hladina hluku L _WA 99 dB(A).

Zplnomocněná osoba pro sestavení technické dokumentace:

ATIKA GmbH – Technické oddělení – Josef-Drexler-Str. 8 - 89331 Burgau – Germany

Burgau, 28. 06. 2018 i

i.A. G. Koppenstein, vedení konstrukce

Symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace.

Nedbání těchto pokynů může přivodit poranění či škody na majetku.

Důležité pokyny pro správné zacházení přístrojem.

Nedbání těchto pokynů může způsobit poškození přístroje.

Uživatelské pokyny. Tyto pokyny Vám pomohou přístroj optimálně využívat.

Montáž, ovládání a údržba. Zde je presně vysvětleno, co je třeba pro montáž, ovládání a údržbu učinit.

Důležité pokyny pro ekologické zacházení v práci s pilou. Nedbání těchto pokynů vede ke škodám přírodního prostředí.

Je-li v textu uvedeno číslo obrázku, vezměte si k ruce návod na sestavení či ovládání přístroje.

...

Symboly na prořezávači

Pročtěte si pozorně návod, abyste mohli s přístrojem bezpečně pracovat a chránili sebe i jiné osoby před možným poraněním.

Před uvedením do provozu si prostudujte návod a bezpečnostní pokyny.

Používejte při práci ochrannou přilbu, ochranné brýle a ochranu sluchu.

Noste pracovní rukavice.

Používejte pracovní obuv.

Nebezpečí zpětného úderu! Neřežte špicí vodící lišty.

V průběhu práce s pilou ji vždy držte oběma rukama.

Přístroj neprovozujte za deště. Chraňte přístroj před vlhkostí..

Akumulátor vyjměte

⇒ před zahájením jakýchkoli prací na přístroji (čištění, údržba, opravy atd.).

⇒ při přerušení práce, transportu a skladování

Energeticky úsporný režim – normální režim

Chain brake OFF.

Chain brake ON.

Brzda řetězu vypnuta

sepnuta, brzdí

Dbejte na správný směr běhu řetězu

Zmenšit napnutí řetězu (–) Zvětšit napnutí řetězu (+)

Max. délka řezu 355 mm

Garantovaná hladina hluku LWA 99 dB (A), měřeno dle směrnice 2000/14/ES.

Výrobek odpovídá evropským směrnicím platným pro dané výrobky.

Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí. Podle evropské

směrnice 2012/19/EU o elektro- a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Určení použití

- Retězová pila je určená

křezání kmenů stromů, větví, dřevěných trámů, prken atd. a může se používat prořezání napřič i podél k vláknům dřeva.
ke kácení stromů.

• Řetězová pila není určená křezání stavebních materiálů a umělých hmot.
• Řetězová pila je vhodná pouze k soukromému používání v domácnosti a na zahradě.
• Retězová pila není vhodná k lesní práci (kácení a odvětvování v lese). Potřebná bezpečnost obsluhujícího není kabelovým spojením zaručena.
• Do této kapitoly patří též dodržení výrobcem předepsaných Pokynů z hlediska údržby, péče a event.oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.
• Každé jiné použití stroje nespadá do okruhu působnosti stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

Zbytková rizika

I přes správné použití přístroje a dodržení všech předepsaných bezpečnostních podmínek, zbývají, vzhledem ke konstrukci přístroje, určitá rizika.

Tato rizika lze minimalizovat pouze striktním dodržením pokynů uvedených v kapitolách Určení použití, Bezpečnostních pokynů a dalších pokynů uvedených v Návodu k použití.

Ohleduplnost a pozornost při práci snižují riziko poranění uživatele či dalších osob či věcných škod.

• Zpětný úder lze očekávat při kontaktu vodicí lišty s běžícím řetězem s pevným předmětem.
• Nebezpečí poranění prstů nebo ruky řetězem.
• Poranění od odmrštěných částí řezaného materiálu.
  • Zásah el. proudem.
• Dotek částí prořezávače jsou pod napětím v případě odkrytí el. součástí.
• Poškození sluchu při déletrvající práci bez ochrany sluchu.
• Nebezpečí požáru.

Přes všechna uvedená opatření, nelze další rizika zcela vyloučit.

Bezpečnostní pokyny

! VAROVÁNÍ

Přečtěte si pozorně všechny bezpečnostní pokyny a upozornění. Opomenutí dodržení bezpečnostních pokynů a upozornění může přívodit úraz el.proudem, požár nebo vážné zranění.

Uschovejte pro další použití všechny bezpečnostní pokyny a upozornění.

Bezpečnostní pokyny pro práci s řetězovou pilou

- Při běžícím řetězu pily držte všechny části těla v bezpečné vzdálenosti od řetězu. Při startování pily se ujistěte, že řetěz se ničeho nedotýká. Při práci s řetězovou

pilou stačí okamžik nepozornosti k tomu, aby řetěz zachytil část těla obsluhy nebo část oblečení.

• Pilu držte vždy pravou rukou za zadní madlo a levou rukou na přední rukojeti. Držení řetězové pily v opačném gard (obráceně) zvyšuje riziko zranění a nesmí být použito.
• Pilu vždy držte za izolované rukojeti (madla) protože se řetěz může dostat do kontaktu se síťovým kabelem. Kontakt řetězu se síťovým kabelem může el.proud prénést na kovové části pily a tak přivodit úraz el.proudem.
• Používejte ochranné brýle a ochranná sluchadla. Doporučejem ostatní ochranné prostředky pro hlavu a nohy. Vhodný cohranný oděv a ochranné pomůcky snižují nebezpečí zranění od odlétnuvších pilin nebo od náhodného kontaktu s řetězem.
• S řetězovou pilou nepracujte na stojícím stromu. Při použití řetězové pily na stojícím stromu vzniká vysoké riziko úrazu.
• Dbejte vždy na stabilní pracovní polohu a s řetězovou pilou pracujte jen když stojíte na rovném,pevném a bezpečném podkladu. Smykový podklad nebo nestabilní plocha, jako je např. žebřík, vedou ke ztrátě rovnováhy nebo ke ztrátě kontroly nad pilou.
• Při řezání větví s pnutím počítejte s tím, že mohou zpětně pružit. Jakmile se uvolní napětí dřevných vláken, může uvolněná větev zasáhnout obsluhu pily nebo pilu vyrazit z rukou.
• Zejména pozorní bud'te při řezání podrostů a mladých stromků. Tenký materiál se může v řetězu zachytit a udeřit Vás nebo může způsobit ztratu Vaší rovnováhy.
• Retězovou pilu prénášejte za prední madlo vždy vypnutou s řetězem odvráceným od Vašeho těla. Při transportu nebo uskladnění vždy nasad'te na lištu řetězu kryt. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost nechtěného doteku s běžícím řetězem.
• Dbejte pokynů pro mazání řetězu, napnutí řetězu a výměny příslušenství. Nesprávně napnutý řetěz nebo špatně mazaný řetěz se může buď roztrhnout nebo se zvýší riziko zpětného úderu.
• Rukojeti udržujte suché, čisté a bez zbytků oleje nebo tuku. Mastné rukojeti se smekají a vedou ke ztrátě kontroly nad strojem.
• Řežte jenom dřevo.Řetězovou pilu neužívejte k jiným účelům než je určena. Např. neřežte plasty, stavební materiály, které nejsou ze dřeva. Užití pily k účelům, které nespadají do jejího určení může zapřičinit nebezpečnou situaci.

Příčiny a ochrana před zpětným úderem

Zpětný úder nastane jestliže se špička lišty dotkne jiného pevného předmětu nebo když se dřevo prohne a pila se v řezu zaklíní.

Dotek špičky lišty s pevným předmětem přivodí nečekanou a zpětně směrující reakci, při které je lišta s řetězem vržena zpět a vzhůru směrem k obsluhujícímu.

Zaklínění řetězu na horní hraně lišty může nečekaně rychle vrhnout lištu směrem k obsluze.

Každá tato reakce může vést k tomu, že ztratíte kontrolu nad pilou a může tak přívodit těžké zranění. Nikdy nepracujte s pilou bez jejích vestavěných ochranných zařízení. Jako uživatel pily

musíte použít veškerá opatření pro práci bez nehod nebo možných zranění.

Zpětný úder je výsledek nesprávného nebo nedostatečného použití elektronářadí. Možnost výskytu zpětného úderu lze zabránit dodržením následných opatření a pokynů:

• Pilu držte pevně oběma rukama tak, že palce a prsty rukojeť obejmou. Zaujměte pracovní polohu takovou aby Vaše tělo a paže event.zpětný úder ustály. Je-li uvedené opatření splněno, může obsluha event. zpětný úder ovládnout. Nikdy pilu nepouštějte z rukou.
• Nikdy nepoužívejte abnormální držení těla a nikdy neřežte nad úrovní ramen. Takto je možnost nechtěného doteku špičky lišty zmenšená a umožňuje se lepší kontrola nad pilou v nečekané situaci.
• Používejte vždy a pouze lišty a řetězy uváděné výrobcem. Jiné lišty nebo řetězy, než doporučuje výrobce, mohou způsobit roztržení řetězu nebo zapřičinit zpětný úder.
• Dodržujte pokyny výrobce pro broušení řetězu a celkovou údržbu pily. Příliš nízký hloubkövý odstup v zubech řetězu zvyšuje sklon ke zpětnému úderu.

Další bezpečnostní pokyny

„Osobní bezpečnost“

První uživatel

• Kdo pracuje s řetězovou pilou poprvé, musí projít praktickým zaučením ohledně používání řetězové pily a osobních ochranných pomůcek od zkušené osoby. Začátečníci by měli nejdříve cvičit řezání kulatiny na koze na řezání dříví nebo na stojanu.
• S pilou smějí pracovat pouze osoby, které dosáhly plnoletosti. Mladší osoby s pilou pracovat nesmějí.

- Tento stroj není určen pro osoby (včetně dětí) s ohraničenými fyzickými, sensorickými nebo duševními schopnostmi nebo pro osoby s nedostatečnou zkušeností nebo znalostmi. Pouze v případě, že pro vybrané osoby je přítomen dohližitel, který je zodpovědný za práci těchto osob a který je naučí jak přístroj bezpečně používat.

- Na děti je třeba dohlédnout, pro jistotu, aby si tímto strojem nehrály.

- Řetězovou pilu mohou obsluhovat pouze osoby s dostatečnými zkušenostmi.

- Řetězovou pilu dávejte nebo půjčujte pouze osobám, které jsou s ní obeznámeny a umí s ní zacházet. Vždy s ní předejte i Návod na obsluhu.

- Uživatel je vždy zodpovědný za úrazy nebo nebezpečí vůči dalším osobám nebo za škody na majetku.

- Nejprve se před prací seznamte s pilou pomocí návodu.

- Nikdy nepoužívejte pilu k pracem pro které není určena (viz. kapitola o určení použití motorové pily).

- Při práci používejte doporučené ochranné pomůcky

– Máte-li delší vlasy, použijte vlasovou síťku
– Ochranu obličeje
— Ochranné kalhoty a rukavice-ochrana před říznutím

"Užití a zacházení s elektronářadím"

- Přístroj vypněte, vyčkejte, až se řetěz pily zastaví, a pak vyjměte akumulátor.

- kontaktu pilového řetězu se zemí, s kameny, s hřebíky nebo jinými cizími tělesy.

⇒ okamžitě zkontrolujte řetěz a meč.

opravách

údržbě a čištění

– odstranění poruch
- dopravě
- napínání řetězu
- výměně řetězu
– opuštění přístroje (i při krátkém přerušení)

- Kontrolujte stroj na event. poškození:

• Před dalším používáním stroje se musí ochranná zařízení nebo lehce poškozené díly pečlivě zkontrolovat, jestli je jejich funkce správná a odpovídá určenému účelu.
• Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.
• Poškozené části musí být odborně vyměněny nebo opraveny ve specializovaném servisu (není-li uvedeno jinak).
• Poškozené nebo nečitelné bezpečnostní štítky je nutné vyměnit.

- Nepoužívaný stroj uskladněte v suché a uzamčené místnosti.

Na přístroji neprovádějte žádné opravy, které nejsou uvedeny v kapitole Údržba. V takovém případě se obraťte na výrobce nebo na autorizovaný servis.

Používejte pouze originální náhradní díly. V případě použití jiných dílu vzniká nebezpečí úrazu uživatele. Za takto způsobené škody nenese výrobce zodpovědnost.

Další bezpečnostní upozornění jsou uvedena v přiložené brožuře „Všeobecná bezpečnostní upozornění pro akumulátorové přístroje“.

Vibrace

Vibrační úroveň vpředu/vzadu: a_vh = 1,87 m/s^2/1,68 m/s^2

Chyba měření: K=1,5 m/s²

Udaná hodnota vibrační úrovně byla změřena normalizovaným zkušebním postupem a je srovnatelná s užitím jiných elektrických přístrojů. Udaná hodnota vibrační úrovně může být použita rovněž k prvnímu určení vibrační úrovně.

⚠ Skutečná hodnota vibrační úrovně se v průběhu použití přístroje může poněkud odlišovat. Toto může být zapříčiněno níže uvedenými činiteli, na které je nutno dát pozor před každým použitím a během použití.

— Přístroj není správně provozován.
– Je způsob řezání materiálu resp. jeho zpracování správný?
— Stav přístroje – zda je zcela v pořádku.
— Stav ostří řezného nástroje resp. správný řezný nástroj.
- Jsou rukojeti správně namontovány a pevně připevněny k tělesu přístroje?

V případě nepříjemných pocitů nebo změn barvy pokožky rukou ihned zastavte práci. Dělejte časté pracovní přestávky. Při nedodržení přestávek může dojít k vibračnímu syndromu ruka-paže. Je třeba odhadnout stupeň zatížení při užívání

přístroje a vkládat příslušné pracovní přestávky. Tímto způsobem se stupeň zatížení v průběhu celkové pracovní doby významně snižuje. Minimalizujte riziko vibrací, kterému jste vystaveni. O přístroj pečujte podle pokynů uvedených v návodu. V případě, že přístroj je často používán, spojte se se svým dodavatelem za účelem opatření antivibračního příslušenství (rukojeti). Přístroj nepoužívejte při teplotách t = 10 °C nebo nižších. Stanovte si pracovní plán, na jehož základě může být vibrační zatížení omezeno.

1 Popis přístroje / náhradní díly

Pos	Obj. číslo	Popis
1	364685	Vodicí	lišta
2	364686	Pilový	řetěz
3		Upevňovací šrouby
		Rukojeť Upevňovací šrouby
4		Napínací	kroužek
5	364825	Krytka
6	364827	Napínák	řetězu
7		Těsnění Olejový kanálek
8	364829	Řetězové kolečko
9		Spínač
10		Zadní	madlo
11		Tlačítko Eco
12		Pojistka	zapnutí
13		Přední madlo
14		Aktivátor	brzdy
15		Zubový	doraz
16	364826	Zátka olej.	nádrže
17	362921	Kryt na řetěz
18	364822	Bezpečnostní samolepky
19	400144	Řetězový olej 1 l (bez vyobrazení)
20	365500	Nabíječka 1,8 Ah	2
21	365501	Li-iontový akumulátor 2,0 Ah	2
22	365503	Li-iontový akumulátor 4,0 Ah	2

Sestavení přístroje – montáž

Postupujte podle přiloženého montážního listu!

⚠️ S řetězovou pilou začněte pracovat až po kompletním smontování.

Nebezpečí poranění! Při montáži používejte ochranné rukavice.

Montáž vodicí lišty a pilového řetězu

Položte prořezávač na rovnou plochu (viz obrázek)
3 Uvolněte upevňovací šroub (3) tak, že rukojeť (3a) vyklopíte směrem nahoru a budete otáčet ve smyslu pohybu hodinových ručiček. Sejměte kryt (5).
4 Vložte pilový řetěz (2) do drážky ve vodicí liště (1).
⚠ Pozor na správný směr běhu řetězových článků (zubů).
5 Vložte lištu (1) do jednotky pily Uložení vodicí lišty (A) musí zasahovat do otvoru vodicí lišty.
⚠️ Dbejte na to, aby řetězové články (8) seděly

správně po celém obvodu v drážce lišty

5 Došlo k problému s ukládáním pilového řetězu kolem kola řetězu?
Otočte napínákem řetězu (c) proti směru pohybu hodinových ručiček tak, aby se pilový řetěz dal snadno kolem kola uložit. Napínákem pak otáčejte ve směru pohybu hodinových ručiček tak dlouho, dokud pilový řetěz není pevně napnutý.

6 Vratte kryt (5) opět zpět.

Napnutí řetězu provedte tak, jak je popsáno v kapitole „Napínání řetězu“.

Před prvním uvedením do provozu

Mazání řetězu - Automatické olejové hospodářství

Pila hení pri dodani napinena retezovym olejem a palivem

řetězu Nikdy neprovozujte pilu bez řetězového oleje. Použití

i bez řetězového oleje vede k poškození jak řetězu, tak vodicí lišty
Nebezpečí poranění! Pozor na kontakt oleje s pokožkou či očima!

Životnost a řezný výkon řetězu jsou přímo odvislé od optimálního mazání. V průběhu provozu je k řetězu automaticky přiváděn olej.

Plnění řetězového oleje

Položte řetězovou pilu na vhodnou podložku.

7 Vyšroubujte zátku olejové nádrže (16).

Naplňte nádrž ekologickým olejem (Obj. číslo: 400144)

8 Hladinu oleje můžete zkontrolovat v průzoru. Ke snadnější práci použijte trychtýř

Při plnění dejte pozor, aby se do nádrže nedostaly nečistoty Opět nádrž (16) zátkou uzavřete

Nikdy nepoužívejte recyklovaný nebo starý olej. V případě použití nevhodného oleje zanikají nároky ze záruky

Uvedení do provozu

Akumulátor

2 Li-iontové akumulátory AP 40-4000 (výrobek č. 365503) nebo AP 40-2000 (výrobek č. 365501) a

i nabíječka ALG 40-1800 (výrobek č. 365500) nejsou součástí dodávky a musí být zakoupeny samostatně.

⚠️ Používejte pouze originální akumulátor a originální nabíječku.

Další informace o akumulátorech a nabiječce najdete v konkrétním „Návodu k provozu“.

Vložení akumulátoru

Aktivujte brzdu řetězu.

Zatlačte horní částí ruky proti přednímu krytu ruky (14).

Chain brake ON.

11 Akumulátor vložte do přístroje.

Dbejte na správně zasunutí tak, abyste uslyšeli zaklapnutí.

Zapnutí/Vypnutí

Před každým použitím se ujistěte, že blokování zapnutí a přepínač pro zapínání/vypínání fungují podle předpisu Nikdy nepoužívejte prořezávač s vadným spínačem. Je-li spínač vadný, je třeba jej nechat v servisu opravit či vyměnit.

Při zapínání se musí řetězová pila bezpečně zapřít a pevně držet. Vodící lišta s řetězem musí být ve volném prostoru. Přitom odstraňte ochranu řetězu.

Nyní uvolněte řetězovou brzdu.

Stlačte přední kryt ruky (14) k přednímu madlu. Retězová brzda je nyní připravena

Pilový řetěz je připraven k použití.

Chain brake OFF.

Zapnutí

Přístroj je vybaven bezpečnostním vypínáním, které zabráni nechtěnému zapnutí

Stiskněte pojistku startu (12) a podržte. Potom použijte spínač (9). Pak můžete pojistku startu opět uvolnit.

Čím silněji přepínač zapínání/vypínání budete tisknout, tím silnější bude proud vzduchu z fukaru.

⚠️ Na ochranu akumulátoru se přístroj automaticky vypne, jestliže je stav nabití nízký.

Pak již nepoužívejte přepínač zapnuto/vypnuto, protože by mohlo dojít k poškození akumulátoru.

i Nabijte Li-iontový akumulátor (→návod k provozu pro „Akumulátor“).

Vypnutí

Uvolněte spínač (9).

Režim Eco

Přístroj může pracovat v energeticky úsporném režimu nebo v silovém režimu. Přístroj vždy startuje v normálním režimu.

Nastavení režimu

Stiskněte zelené tlačítko: Přístroj přejde do režimu úspory energie.

Střední kontrolka svítí zeleně.

→ Doba chodu akumulátoru je delší.

Stiskněte žluté tlačítko: přístroj pracuje v normálním režimu.

→ Výkon akumulátoru se sníží.

Brzda řetězu

Řetězová brzda je ochranný mechanismus, který při zpětném úderu nebo automaticky prostřednictvím předního krytu rukou (3) je uveden do činnosti. Řetěz se okamžitě zastaví v průběhu ca 0,1 sec.

Zkouška řetězové brzdy

Před každým začátkem práce přezkoušejte funkci řetězové brzdy.

Nastartujte motor

Pilu držte pevně oběma rukama a nechte motor běžet.

Zatlačte horní částí ruky proti přednímu krytu ruky (14).

Chain brake ON.

Řetěz se musí okamžitě zastavit!

Pila bez funkční řetězové brzdy se nesmí používat. V případě poruchy řetězové brzdy se obraťte na výrobce nebo na autorizovaný servis!

Pilový řetěz

Před kontrolou/napínáním pilového řetězu

• schalten Sie die Kettensäge aus
• vyndejte akumulátor
• Na ochranu proti zranění noste ochranné rukavice.

Zkoušku napnutí řetězu proved'te

→ před každým začátkem práce
po prvních řezech
v průběhuřezání každých 10 min.

Správně napnutý řetěz a správně seřízené mazání mají pozitivní vliv na životnost prořezávače.

i Dbejte na následné body:

• Nový řetěz je třeba dopínat častěji.
• Při ohřátí řetězu na provozní teplotu se řetěz protáhne a je třeba jej dodatečně napnout.

⚠️ Po skončení práce je třeba řetěz opět trochu povolit, protože při ochlazení se řetěz opět o něco smrští a došlo by k příliš velkému pnutí.

- Jestliže se řetěz při provozu třese či má tendenci vyskakovat z drážky lišty, je třeba jej ihned dopnout.

Napínání řetězu

Odklopte rukojeť (3a) nahoru a uvolněte upevňovací šroub (3). Otočte jím o 1–2 otáčky proti směru pohybu hodinových ručiček.

Postupně otáčejte napínacím kroužkem řetězu (4) ve smyslu hodinových ručiček, až se dosáhne správného napnutí řetězu.

① Upevňovací šroub (11) se otáčí také, proto se případně musí během napínání zase povolit.

Řetěz je správně napnutý, jestliže jej uprostřed vodicí lišty můžete nadzvednout ca o 3–4 mm.

14 Pokud je řetěz příliš napnutý, otáčejte napínacím kroužkem řetězu (4) proti smyslu hodinových ručiček.
Zkontrolujte, zda všechny články řetězu správně leží v drážce lišty
Nyní pevně utáhněte upevňovací šroub

Plnění řetězového oleje

⚠ Nikdy nepoužívejte prořezávač bez funkčního mazání řetězu.

Nikdy neprovozujte pilu bez řetězového oleje. Nedostatečné mazání vede k poškození řetězu i lišty

Kontrola mazání řetězu

⚠️ Přitom se nesmíte dotýkat země. Bezpečný odstup je ca 20 cm

Jestliže se ukáže zřetelná olejová stopa, potom mazací automatika správně funguje

Jestliže, i přes plnou olejovou nádrž, se olejová stopa neukáže potom

31 horní upínací otvor řetězu (B).

vyčistěte olejový kanálek (G)

i Při montáži dbejte na to, aby bylo nasazeno těsnění (20) olejového kanálu.

Jestliže tyto kroky budou bezúspěšné, je třeba se obrátit

Pracovní pokyny

Před začátkem práce vezměte na vědomí

▶ „bezpečnostní upozornění“
následující doplňková pracovní upozornění

Před každým uvedením do provozu a pravidelně v průběhu práce provedte následující kontroly. Dodržujte příslušné odstavce v návodu k provozu:

Před zahájením práce

• Je Vaše pila kompletně a předpisově sestavena?
• Je řetěz na pile v dobrém a bezpečném stavu?
• Používejte pouze vodící lištu a řetěz, které k sobě patří jak je uvedeno v Technických datech. Nesprávná kombinace lišty a řetězu zvyšuje nebezpečí zpětného úderu pily.
  ■ Je olejová nádrž plná?
  Stav oleje pravidelně kontrolujte. Olej doplňte ihned, aby řezný řetěz neběžel nasucho.
• Je pilový řetěz správně napnut? Dbejte bodů uvedených v kapitole „Napínání řetězu.“

■ Je pilový řetěz ostrý?

Nepoužívejte otupené řetězy. Zvyšují riziko zpětného úderu a přílišně zatěžují motor.

- Je řetězová brzda zapnuta a její funkce v bezvadném stavu? Dbejte bodů v kapitole "Kontrola řetězové brzdy."

- Jsou madla na pile suchá a čistá – bez zbytků oleje či smůly?

- Máte všechnu požadovanou ochrannou výstroj

- Před začátkem práce se ujistěte, že:

- v pracovním okruhu nejsou žádné další osoby, děti či domácí zvířata.

• za Vámi nejsou žádné překážky a prostor za Vámi je pro Vás bezpečný.
• na zemi, kdě pracujete nejsou žádné předměty, křoví nebo větve.
  – je zaručeno bezpečné pracovní místo.

■ Pozor na okolní vlivy:

- Nepracujte na sněhu, ledu nebo čerstvé kůře – nebezpečí podsmyknutí!

- Nepracujte za špatného osvětlení (např. mlha, déšt, sněžení nebo soumrak). V těchto připadech nejste schopni předměty v okruhu pádu stromu rozlišit – nebezpečí úrazu!

- Nikdy nepoužívejte pilu v blízkosti vznětlivých nebo explozivních látek (tekutiny či plyn) – nebezpečí požáru!

- Přečetli jste si všechny pokyny a porozuměli jim?

Upozornění k péči o stromy a kácení stromů

Při kácení stromů dodržujte místní předpisy nebo stanovy měst nebo obcí na ochranu stromů.

Šetrný tvarový a udržovací řez a rovněž kácení stromů v zahradách je povoleno celoročně.

Na ochranu živočichů a hnízdících ptáků je však udržovací řez a kácení stromů zakázáno v době od 1. března do 30. září.

Kdy je správná doba na péči o stromy?

Při udržovacích řezech mějte na paměti správnou dobu jejich provádění, pokud nechcete stromům zbytečně uškodit.

Doporučení pro řezání

Konec zimy (leden-březen): Odstranění drobných větviček podporuje nové výhonky a je vůči stromům relativně šetrné.
Jaro až začátek léta (duben–červen) V fázi růstu se mírným prořezáváním podporují nové výhonky.
Udržovací řezy (odřezávání mrtvého dřeva) mohou být prováděny kdykoli.

Mějte na paměti počasí:

Jarní řezy by neměly být prováděny při teplotách pod nulou, protože řezné rány se velmi špatně hojí. Kromě toho se při mrazivém počasí větve snadno lámou. Vhodný den pro řezání je proto s teplotou nad nulou a za suchého počasí.
Neřezejte ani za silného deště, protože vlhkost podporuje houby a škůdce.

Zeptejte se odborníka, který Vám poradí správný okamžik pro péči o stromy a poskytne Vám užitečné tipy.

Během práce:

⚠️ Zpětný úder

18 Zpětný ráz pily je náhlý úder běžící řetězové pily směrem nahoru a zpátky ve směru k osobě provádějící řezání.

Toto se stane, když

• se špička lišty nechtěně dotkne řezaného materiálu nebo jiného pevného předmětu.
  — je pilový řetěz sevřený ve špičce lišty.

Řetězová pila reaguje nekontrolovatelně a často může způsobit vážná poranění.

Jak lze zpětnému úderu předejít?

Se zvýšenou pozorností provádějte řezy boční, šikmé a dlouhé protože v těchto případech zubový doraz není nasazen.

• 16 Pilu vždy držte pevně oběma rukama.
- 17 Řežte, pokud možno,vždy spodní hranou lišty.Přitom ved'te pilu tak naplocho jak je možné.
• 18 Nikdy nepoužívejte špici lišty k řezání.
- 19 Řezání horní stranou lišty může zpětný úder přivodit, jestliže řetěz se dotkne pevného předmětu ve dřevě.
- řez započinejte vždy s běžící pilou.
- Používejte jen dobře nabroušený a správně napnutý řetěz.
• 20 Používejte zubový doraz (15).
- Nikdy neřežte pilou nad úrovní ramen.
- Nikdy neřežte více větví najednou. Při vyjímání pily z řezu dbejte, aby se tato nedotkla jiné větve.
- Při zkracování dřeva použijte stojanu na řezání (kozu).
- Výřezy špicí pily (injekční řezy) může provádět pouze speciálně vyškolená osoba.

Obecné pokyny pro prořezávání

- 16 Nikdy neřežte jednou rukou. Pilu držte vždy pevně oběma rukama, levou rukou na předním madle (4) a pravou rukou na zadním madle (17).

• 16 Při řezání držte pilu lehce napravou od těla.
- Nepoužívejte nenormální držení těla. Udržujte bezpečný pracovní postoj a vždy udržujte rovnováhu.
- Nikdy nepracujte

– s napnutými pažemi
– na těžko dostupných místech
- nad úrovní ramen
– stojíce na žebříku, lešení nebo na stromě.

• Při výběru co a kde řezat (výběr stromu) použijte řetězovou brzdu.
• Při pracovních přestávkách je třeba pilu zajistit (nasadit ochranný kryt řetězu, aktivovat řetězovou brzdu) a odložit tak, aby nikdo nebyl ohrožen. Rovněž třeba zajistit její neoprávněné použití další osobou.
• Nikdy nepracujte sami. Vždy udržujte vizuální či hlasový kontakt s další osobou, která v případě potřeby může poskytnout pomoc.
• Vypněte ihned motor při hrozícím nebezpečí nebo v případě nouze.
• Nikdy nenechte pilu běžet bez dozoru.
• Ihned ukončete práci pocítíte-li tělesné potíže (bolest hlavy, závratě, pocit na zvracení atd.) - V těchto připadech se zvyšuje riziko úrazu!
• P ři zapnutí pily je třeba ji bezpečně podepřít a pevně držet. Řetěz s vodící lištou musí být volně v prostoru-bez překážek.
• S řezáním započněte teprve tehdy, až pila dosáhne plných otáček.

• V průběhu řezání vkládejte pravidelně přestávky, aby motor mohl vychladnout.

• Horkou pilu nestavte na suchou trávu nebo na hořlavé předměty.

• S běžící pilou se nedotýkejte drátěného plotu nebo země.
• Dbejte na to, aby řezaný materiál neobsahoval cicí předměty (hřebíky, dráty).

Technika řezání

• 17 Vylučte možnost zpětného úderu pily jejím správným vedením v řezu.
  Čtěte: "Příčiny a ochrana před zpětným úderem"
• Postarejte se, aby řezaný materiál se v průběhu řezu neprotáčel.
• Dřevo, které není zcela kompaktní řežte se zvýšenou pozorností. Zde vzniká nebezpečí zranění odmrštěnými částicemi dřeva.
• 20 Použijte zubový doraz (15) k fixaci řetězu na dřevu. V průběhu řezání užijte zubový doraz jako páku.
• Pilu nepoužívejte k pohybu či posunu dřeva.
• Pilu nechte pracovat když cítíte přes zubový doraz lehký pákový tlak. Netlačte na pilu silou.
• Při řezání silnějších větví či kmenů, nasadte zubový doraz co nejníže. Při znovu nasazení pily vyjměte zubový doraz z dřeva ven a opět jej nasadte co nejníže.
• Při dořízce budte velmi pozorní. V okamžiku, kdy pila prořízne materiál a projde jím mění se váhové poměry. Vzniká nebezepčí pro zranění nohou či nártu.
  • Z řezu vyjímejte pilu pouze když je v chodu.
• Jestliže lišta s řetězem je v dřevu uskřinuta (skříplá) ihned vypněte motor. Pak použijte klínu k jejímu vyproštění.
• Při řezání kmenů je nikdy neřežte přímo na zemi.Kmen je třeba podložit tak, aby se řez neuzavíral a nesevřel lištu pily. Použijte bezpečnou podložku (např.kozu na řezání dřeva). Špička lišty a řetěz se nesmí dotknout země.
• Kratší kmeny si pro řez nejprve připravte a zajistěte je pevně proti pootočení.
• Pilu nepoužívejte pro řezání zcela tenkého dřeva či řeziva. Není pro tyto účely určena.
• Dlouhé řezy provádějte zvláště pozorně protože zde nelze použít zubový doraz. Možnost zpětného úderu pily omezíte, jestliže pilu povedete v plochém úhlu.
• 21 Při odvětvování pokácených stromů se vyhýbejte větším větvím, které kmen podpírají. Odřezávejte menší větve tak, jak je uvedeno na obrázku.

⚠️ Větve, které pruží, byste měli odřezávat zespodu nahoru, abyste zabránili uváznutí pily.

- 22 Při řezání na stráni se postavte vždy stranou nad kmen. Pozor na odvalující se kmeny!

Pokyny pro řezání dřeva, kde dochází k pnutí

Řežete-li větve, stromy nebo jiné dřevo, kde dochází v průběhu řezu k jeich pnutí, je třeba obzvláštní pozornosti. řezaný materiál může reagovat zcela nekontrolovaně a tím může dojít k vážným zraněním nebo i smrti.

⚠️ Tyto práce smí provádět pouze speciálně vyškolení odborníci.

⚠️ Nejprve provedte na straně tlaku Ⓞ odlehčovací řez a teprve potom oddělovací řez Ⓞ. Pila se však i tak může sevřít či reagovat zpětným úderem.

23 Dřevo s pnutím na horní straně

① Nejprve provedte zespoda nářez (do třetiny tlouštky kmene)
② Potom na stejném místě proved'te shora oddělovací řez.

24 Dřevo s pnutím na spodní straně

① Nejprve provedte shora nářez (do třetiny tlouštky kmene).
② Na stejném místě provedte zespoda oddělovací řez.

① Proved'te zespoda nářez (do třetiny tlouštky kmene).
② Potom s odstupem od místa nářezu proved'te shora oddělovací řez.

26 Stupňový řez

pro vodorovné větve nezatěžující korunu

Odřezek spadne kontrolovaně bez překlopení na zem.

① Ved'te první řez odspoda do zhruba 1/3 průměru větve.
② Druhý řez vedte ve stejné výšce jako první řez, nebo trochu dále ke kmeni (záporný stupeň lomu).
③ Odstraňte zbývající kus větve u kmene.

Pokyny ke kácení stromů

⚠️ Tyto práce smějí provádět pouze speciálně vyškolení pracovníci.

• Porovnejte délku své lišty s tlouštkou kmene. Stromy můžete kácet pouze je-li průměr stromu menší než délka Vaší lišty.
  • 27 Před kácením zabezpečte nebezpečnou zónu.

Rostarejte se, aby v tomto okruhu, kam kmen spadne, nebyly další osoby či zvířata. Nebezpečí ztráty života!

• 27 Ujistěte se, že pracovní místo v okolí káceného stromu je bez překážek a umožní Vám event. únikovou cestu (F).
• 28/29 Před kácením si stanovte směr (C), kam kmen bude padat. U této rozvahy berte v úvahu těžiště koruny, sousední stromy, spád stráně, zdravotní stav stromu a směr větru. Na této straně provedte prvotní zářez.
• Před kácením vyčistěte pracovní místo od větví, křovin a dalších překážek a postarejte se o bezpečné místo k řezání.
• Před řezáním kmen očistěte. Písek, kameny a jiná cizí tělesa otupují řetěz a mohou jej poškodit.
• Berte v úvahu zdravotní stav stromu. Bud'te pozorní u stromů, ketré jsou poškozeny nebo s mrtvým dřevem (změklé, zpráchnivělé nebo odumřelé dřevo).

30 Technika kácení

Provedte nejprve nářez zhruba do jedné třetiny tlouštky kmene. Nejprve provedte vodorovný řez a potom řez zhruba por úhlem 45 Gr shora k řezu vodorovnému.
Před započetím druhého řezu, kterým strom spadne upozorněte okolí výkřikem Pozor! nebo Padá strom!

Nyní na druhé straně nářezu provedte řez, po kterém má strom padnout. Tento řez vedte poněkud (ca 4 cm) výše než je vodorovná řez v prvotním nářezu.
V žádném případě kmen zcela neprořezávejte.Zhruba 1/10 průměru stromu musí zůstat stát. V případě,že však strom předčasně začne padat, ihned vyjměte pilu z řezu a odstupte stranou nebo dozadu.
Použijte klínu do vodorovného řezu, kterým má strom padnout a přivod'te pád stromu.
Při pádu stromu pozor na padající větve nebo části kmene.

Údržba a čištění

Před každou prací

– Vypněte přístroj
– Vyčkejte klidového stavu
– Vyjměte akumulátor.

Veškeré údržbářské a čisticí práce mimo rámec prací zde popsaných smí provádět pouze autorizovaný servis.

Jestliže jste v rámci těchto prací museli na prořezávači odstranit ochranné prvky, musíte je po skončení prací opět řádně namontovat a jejich funkci přezkoušet.

Používejte pouze originální náhradní díly. Jiné než originální díly vedou k nepředvídatelným škodám na zdraví a majetku.

Údržba

⚠️ Kvůli možným poraněním noste ochranné rukavice.

Aby se zaručilo dlouhodobé a spolehlivé používání řetězové pily, provádějte pravidelně údržbu.

Prořezávač kontrolujte na

→ uvolněný či poškozený pilový řetěz
opotřebení - zejména řetězu, lišty a řetězového kolečka.
→ opotřebené nebo poškozené části přístroje.
správně namontované a nepoškozené kryty a ochranné prvky přístroje.

Potřebné opravy nebo údržba se musí provádět před použitím řetězové pily.

Pilový řetěz a vodicí lišta

Pilový řetěz a vodicí lišta jsou vystaveny největšímu opotrebení. Proto, jakmile zjistíte, že není zaručená jejich správná funkce, okamžitě je vyměňte –

viz kapitola „Montáž vodicí lišty a pilového řetězu“.

Broušení řetězu

Dobrou a bezpečnou práci můžete provádět pouze s dokonale ostrým řetězem. Poškozený, tupý nebo špatně nabroušený řetěz zvyšuje nebezpečí zpětného úderu!

Pilový řetěz se musí nabrousit, pokud

■ prořezávač místo hrubých pilin vytváří pouze malé zbytky nebo prach.
■ musíte na prořezávač při práci tlačit.

Pro broušení řetězu je nutná jistá odborná znalost. Proto nechte řetěz nabrousit v autorizovaném servisu.

Pro broušení řetězů doporučujeme náš přístroj KSG 104 A (obj. číslo: 302230) / KSG 220 A (obj. číslo: 302360).

Typ řetězu	Oregon 91P052X
Hloubkový limitní odstup T 0,64 mm (.25")
Brusný úhel alfa α	30°
Brusný úhel beta β	60°
Úhel pro držení pily 90°

Řetězové kolečko

Síly působící na opotřebení u řetězového kolečka (24) jsou velmi značné. Proto je třeba pravidelná kontrola na opotřebení či závadu.

① Vadné či opotřebené řetězové kolečko snižuje životnost přístroje. V takovém případě je třeba je nechat ihned vyměnit v servisu.

Čištění

Po každém použití řetězovou pilu pečlivě vyčistěte, aby zůstala zachována její správná funkce.

32 Jednotku přístroje očistěte měkkým štětcem nebo suchým hadříkem

⚠ Voda, ředidla a leštící prostředky nejsou povoleny.

⚠ Dbejte na vyčistění chladících otvorů motoru – musí být vždy průchodné (nebezpečí přehřátí motoru)

Po delším provozu (1-3 hod.) odmontujte kryt (5), lištu (1) a řetěz (2) a očistěte vše štětcem.

Je-li řetěz silně znečištěn, použijte čistič řetězu (k dostání obchodech).

Očistěte řetězové kolečko (8) a úchyt vodicí lišty (a) štětcem od nánosů

31 čistým hadříkem nebo štětečkem vyčistěte olejový kanálek (B).

i Při montáži dbejte na to, aby bylo nasazeno těsnění (7) olejového kanálu.

Čištění vodicí lišty

Pravidelně kontrolujte a čistěte

31 otvor pro výtok oleje (A) ve vodicí liště a napínák řetězu (6)

Vytvořené otřepy odstraňte plochým pilníkem a brusným papírem.

32 Po každém broušení / výměně řetězu lištu obraťte, abyste zamezili jednostrannému opotřebení

Přeprava

Před jakoukoli přepravou přístroj vypněte a vyjměte akumulátor.

Prořezávač prénášejte vždy s nasazeným krytem řetězu.

Převážíte-li pilu autem, pak pouze v kufru auto nebo na oddělené ploše v autě. Ujistěte se, že pila se nemůže překlopit.

Další informace o akumulátorech a nabíječce najdete v konkrétním „Návodu k provozu“.

Skladování

• Nepoužívané přístroje uložte na suchém, uzavřeném místě, které je chráněné před mrazem a mimo dosah dětí a nepovolaných osob.
• Před dlouhodobým uskladněním přístroje provedte následující úkony, abyste uchovali dlouhou životnost přístroje a jeho snadné ovládání:

→ Vyjměte akumulátor.
Provedte základní důkladné očistění přístroje.
→ Vyprázdněte olejovou nádrž.

Některé řetězové oleje mají po delší době sklon vytvářet krustu. Proto je třeba olejový systém před dlouhodobým uskladněním propláchnout čističem řetězu. Naplňte čističem zhruba polovinu nádrže. Uzavrete nádrž. Prořezávač – bez namontované lišty a řetězu – zapněte a nechte běžet tak dlouho, dokud všechen čistič výstupem pro olej nevyjde ven.

Krátce vložte řetěz do olejové lázně a potom jej zabalte do olejového papíru.
■ Na lištu nasadte kryt řetězu.

Záruka

Prostudujte si přiložené záruční prohlášení.

Možné poruchy

Před každým odstranění poruchy

• vypněte přístroj
• vyčkejte klidového stavu
• Vyjměte akumulátor

Po každé opravě nasadte a namontujte všechny ochranné prvky na prořezávači a zkontrolujte, zda jsou funkční.

Porucha	Možná příčina	Odstranění poruchy
Po zapnutí se řetězová pila nerozběhne	Prázdný akumulátorAkumulátor není správně vložený.Akumulátor je příliš studený/horký.Akumulátor, motor nebo spínač jsou vadné.	Nabíjení akumulátoruZkontrolujte, zda je Li-ionotvý akumulátor pevně osazen.Nechejte iontový akumulátor zahřát/ochladit.Akumulátor, motor nebo spínač nechejte zkontrolovat/opravit vyškolenému elektrikáři nebo přístroj svěřte zákaznického servisu. Poškozené díly musí být vyměněny za originální.
Řetězová pila pracuje přerušovaně	Špatný externí kontaktŠpatný interní kontaktVadný spínač	obrat’te se na autorizovaný servis
Řetězová pila škube, vibruje nebo špatně řeže	Tupý řetězOpotřebovaný řetězNesprávné napnutí řetězuŘetěz je nasazen opačně (zuby běží v opačném směru)	Řetěz nabruste nebo vyměňteŘetěz vyměňteNastavte napnutí řetězuŘetěz sejměte a znovu správně nasad’te
Řetězová pila nepracuje v plným výkonem	Slabý Li-ionotvý akumulátorVadný Li-ionotvý akumulátor	Nabijte akumulátor (návod – „Nabíjení akumulátoru“).Obrat’te se na zákaznický servis.
Pilový řetěz se zahřívá	Olejová nádrž je prázdnáOlejový kanálek je ucpanýPříliš velké napnutí řetězuTupý řetěz	Doplňte olejVyčistěte olejový kanálekNastavte napnutí řetězuŘetěz nabruste nebo vyměňte
Nefunguje mazání pilového řetězu	V nádrži chybí olejOlejový kanálek je ucpaný	Doplňte olejVyčistěte olejový kanálek
Doba řezání na jedno nabití akumulátoru je příliš krátká.	Akumulátor není plně nabitý.Akumulátor překročil svoji dobu životnosti.Znečištěný řetězTupý opotřebený řetězŘetěz není namazaný.	Nabijte akumulátor (návod – „Nabíjení akumulátoru“).Vyměňte akumulátor.Vyčistěte řetěz.Nechte řetěz nabrousit nebo vyměnit.Doplňte olej (odstavec „Mazání řetězu“).

Technická data

Řetězová pila

Typ / Model KSC 40-35
Rok výroby viz poslední strana
Vhodný pro akumulátor typu	Li-Ion 36 V
Vhodný pro kapacitu akumulátoru 2000 mAh nebo 4000mAh
Typové označení n_0	-1	6300
Rychlost řetězu	12 m/s
Obsah olejové nádrže 135 ml
Řetěz		91P052X
Dělení / tlouštka hnacího článku	9,525 mm (3/8") / 1,3 mm (.050")
Vodicí lišta 14"
Délka řezu		356
Naměřená hladina hluku L_WA	98,4 dB (A) (měřeno dle směrnice 2000/14 ES)
Garantovaná hladina hluku L_WA	99 dB (A) (měřeno dle směrnice 2000/14 ES)
Chyba měření K_WA	3,0 dB (A)
Hladina akustického tlaku L_PA	87 dB (A) (měřeno dle směrnice 2000/14 ES)
Chyba měření K_PA	3,0 dB (A)
Vibrace ruce-paže vpředu/vzadu a vhw	1,68 m/s ^2 / 1,87 m/s ^2
Chyba měření K	1,5 m/s ^2
Váha přístroje bez Akumulátor, řezacího příslušenství s prázdnou olej. nádrží cca 3,5 kg

i „Technické údaje“ akumulátoru a nabíječky najdete v konkrétních „Návodech k provozu“.

Technické změny vyhrazeny!

Kettensäge (ferästräu cu lanț) tip KSC 40-35

Numărul de serie: 000001 – 020000

• Nabíjačka ALG 40-1800 (výrobok č. 365500)
- Akumulátor AP 40-2000 (výrobok č. 365501) alebo AP 40-4000 (výrobok č. 365503)

Obsah

Sériové číslo: 000001 – 020000

ATIKA GmbH – Technické oddelenie – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

fj hA

Ak je v texte uvedené číslo obrázka, použite návod na zostavenie či ovládanie stroja.

Symboly na prerezávači

Zapamätajte si ich význam, aby ste zariadenie bezpečne obsluhovali a aby ste seba a druhých ochránili pred zranením.

Pred uvedením do prevádzky si preštudujte návod a bezpečnostné pokyny

Noste pracovné rukavice.

V priebehu práce s pílou ju vždy držte oboma rukami.

⇒ pred začatím prác (čistenie, údržba, oprava atd.) na zariadení.
⇒ pri prerušení práce, transporte a skladovaní.

Bezpečnostné pokyny pre prácu s ret'azovou pílou

- Pílu držte pevne oboma rukami tak, že palce a prsty rukovat' objímu. Zaujmite pracovní polohu tak, aby Vaše telo a paže, príp. spätný úder ustáli. Ak je uvedené

⇒ ihned' skontrolujte ret'az a jazyk

- opravách

– údržbe a čistení

– opustení píly (aj pri krátkodobých prerušeniach práce).

- opravách - údržbe a čistení - odstraňovaní porúch - doprave - napínaní reťaze - výmene reťaze - opustení píly (aj pri krátkodobých prerušeniach práce).

■ Skontrolujte stroj na možné poškodenia:

Dodržiavajte priložený montážny list!

Montáž vodiacej lišty a pílovej ret'aze

3 Uvolnite upevňovaciu skrutku (3) tým, že rukováť (3a) vyklopíte nahor a otočíte v smere pohybu hodinových ručičiek. Odoberte kryt (5).

Dbajte na to, aby ret'azové články sedeli správne po celom obvode v drážke lišty.

5 Ret'azová píla sa dá založit' na ret'azové koleso len t'ažko? Točte napínač ret'aze (c) proti smeru hodinových ručičiek dovtedy, kým nie je možné ret'azovú pílu lahko založit' na ret'azové koleso. Točte napínač ret'aze (c) v smere hodinových ručičiek dovtedy, kým nie je ret'azová píla pevne napnutá.

6 Vrátte kryt (5) opät' spät' Napnutie ret'aze urobte tak, ako je opísané v kapitole „Napínanie ret'aze“.

Nikdy neprevádzkujte pílu bez ret'azového oleja.

i Nedostatočné mazanie vedie k poškodeniu ret'aze i lišty.

Nebezpečenstvo poranenia! Pozor na kontakt oleja s kožou či očami!

Položte prerezávač na podložku

Naplňte nádrž ekologickým olejom (Obj. číslo: 400144).

⚠ Pri plnení dajte pozor, aby sa do nádrže nedostali nečistoty. Opäť nádrž (6) zátkou uzavrite.

Nikdy nepoužívajte ret'azovú pílu s chybným spínačom. Ak je spínač poškodený, treba ho nechat' v servise opravit' či vymenit'.

Ret'azová píla je pripravená na použitie.

Chain brake OFF.

Zapnutie

Stlačte žlté tlačidlo: Zariadenie pracuje v normálnom režime.

• vypnite výškový prerezávač.
• vyberte akumulátor
• Noste ochranné rukavice, aby ste zabránili poraneniam.

Kontrola mazania ret'azí

⚠️ Pritom sa nesmiete zeme dotýkat'. Bezpečný odstup je cca 20 cm.

vyčistite vyvrtanie na napínanie ret'aze v lište (B)

31 vyčistite olejový kanálik (G)

• Je ret'azová píla dobre zmontovaná?
• Je ret'azová píla v dobrom a bezpečnom stave?
• Používajte len vhodnú kombináciu vodiacej lišty a ret'aze, tak ako to je opísané v technických údajoch. Nesprávna kombinácia zvyšuje nebezpečenstvo spätného úderu. (kickback)!
  ■ Je olejová nádrž plná?

Ihned' doplňte olej pre ret'aze píl, aby ret'az nebežala nasucho.

- Je pílová ret'az správne napnutá?

■ Je pílová ret'az ostrá?

■ Vezmite do úvahy okolité vplyvy:

Čo rozumieme pod pojmom spätný úder? Ide o náhly nečakaný pohyb reťazovej píly smerom nahor a dozadu smerom k obsluhe.

Toto sa stane ked':

Ako je možné spätnému úderu predíst?

- Přírezání na strane sa postavte vždy stranou nad kmeň. Pozor na valiace sa kmene

⚠ Používajte ochranné rukavice.

Na prerezávači skontrolujte, či nemá:

Iba s dokonale ostrou ret'azou je možné bezpečne a efektivne pracovat'. Poškodená alebo nesprávne nabrúsená ret'az zvyšuje nebezpečenstvo spätného úderu!

32 Na očistu krytu pily použite mäkší štetec alebo suchú handričku.

Pred odstránením poruchy vždy:

– vypnite prerezávač,
- počkajte na pokojový stav,
- Vyberte akumulátor.

Prosíme, prečítajte si priložený záručný list.

D Baujahr
GB Year of construction
F Année de construction
CZ Rok výroby
DK Produktionsår
1 Anno di costruzione
