Typ produktu	Kruhová pila
Značka	Güde
Model	HKS 65-1500 L
Napájecí napětí	230 V / 50 Hz
Jmenovitý výkon	1600 W
Otáčky naprázdno	5000 min⁻¹
Průměr kotouče	190 mm
Vrtání kotouče	20 mm
Maximální hloubka řezu při 90°	65 mm
Maximální hloubka řezu při 45°	44 mm
Hmotnost	4,3 kg
Hladina akustického tlaku L_pA	96,3 dB(A)
Hladina akustického výkonu L_WA	104,3 dB(A)
Hodnota vibrací a_h	2,050 m/s²
Třída ochrany	II
Předpokládané použití	Podélné řezání dřeva
Odsávací systém	Přípojka pro vysavač
Údržba	Čištění větracích otvorů, výměna kotoučů
Bezpečnost	Spodní ochranný kryt, bezpečnostní spínač, izolované rukojeti
Náhradní díly	K dispozici na www.guede.com
Zařízení pro ponorný řez	Ano

Často kladené otázky - HKS 65-1500 L Güde

Jaká je maximální hloubka řezu kruhové pily Güde HKS 65-1500 L?

Maximální hloubka řezu je 65 mm při úhlu 90° a 44 mm při úhlu 45°.

Jak vyměnit pilový kotouč?

Před jakýmkoli zásahem odpojte přístroj od sítě. Pomocí dodaného klíče povolte upevňovací šroub kotouče. Sejměte přírubu a použitý kotouč. Nasaďte nový kotouč ve správném směru otáčení, poté nasaďte přírubu a šroub pevně utáhněte.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranné brýle, chránění sluchu a rukavice. Ujistěte se, že je obrobek dobře upevněn. Udržujte ruce mimo dosah kotouče a držte pilu oběma rukama. Nikdy nedávejte ruce pod obrobek.

Jak nastavit hloubku řezu?

Povolte páku pro nastavení hloubky na boku pily. Nastavte základovou desku do požadované výšky pomocí stupnice. Znovu utáhněte páku. Zkontrolujte, že pod obrobkem vyčnívá méně než jeden zub kotouče.

Mohu tuto pilu použít k řezání kovu nebo plastu?

Kruhová pila Güde HKS 65-1500 L je určena pouze pro řezání dřeva. U syntetických materiálů přizpůsobte rychlost posuvu, aby nedošlo k jejich roztavení. Neřežte kov ani nebezpečné materiály, jako je azbest.

Jaké příslušenství je k této pile k dispozici?

Můžete použít vysavač připojený k odsávacímu hrdlu, vodítko pro podélné řezy pro přesné řezy a náhradní kotouče o průměru 190 mm s otvorem 20 mm.

Jak čistit a udržovat pilu?

Před čištěním odpojte přístroj od sítě. K čištění povrchů použijte vlhký hadřík. Nestříkejte vodu a nepoužívejte hořlavá rozpouštědla. Pravidelně čistěte větrací otvory. Poškozený kabel nechte vyměnit odborníkem.

Co dělat, když se kotouč během řezání zasekne?

Okamžitě uvolněte spínač Zapnuto/Vypnuto. Nepokoušejte se pilu vyjmout, dokud se kotouč úplně nezastaví. Identifikujte příčinu zaseknutí (materiál, tupý kotouč) a před opětovným spuštěním ji odstraňte.

Kde najít náhradní díly pro tuto pilu?

Náhradní díly jsou k dispozici na webových stránkách Güde na adrese www.guede.com. Pro specifické díly můžete kontaktovat poprodejní servis.

Jaký je elektrický výkon pily a jaký typ zásuvky je potřeba?

Jmenovitý výkon je 1600 W při napětí 230 V / 50 Hz. Přístroj je třídy ochrany II, což umožňuje připojení k zásuvkám bez ochranného kontaktu. Použijte proudový chránič (RCD) s citlivostí 30 mA.

NÁVOD K OBSLUZE HKS 65-1500 L Güde

D	Originalbetriebsanleitung Kreissäge
Translation of the original instructions Circular saw
Traduction du mode d'emploi d'origine Scie circulaire
Traduzione del Manuale d'Uso originale Sega circolare
E	Traducción del manual original Sierra circular
Vermaling van de originele gebruiksaanwijzing Cirkelzaag
Oksættelse af den originale brugsanvisning Rundsav
Przad originálního návodu k provozu Kotoučová pila
Prskad originálneho návodu na prevádzku Kotúčová píla
MGRφραση του πρωτοτύπου των οδηγιών χρήσης Κυκλικό πριόνι
Az Hredeti használati utasítás fordítása körfúrész
Prsvod originalnih navodil za uporabo Krožna žaga
Prjsvod originalnog naputka za uporabu.	Kružna pila
Prsvod na оригиналната инструкция Циркуляр
Trucerea modului original de utilizare	Ferăstrău circular
Orjal Talimatlarin Çevirisi	Daire Testere
Thraczeniem instrukcji oryginalnej	Pilarka tarczowa

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

CZ Uvedení do provozu

CZ Uvedení do provozu

CZ Uvedení do provozu

Přizpůsobte hloubku řezu tlouštce obrobku. Pod obrobkem by měla být viditelná méně než celá výška zubu.

CZ Uvedení do provozu

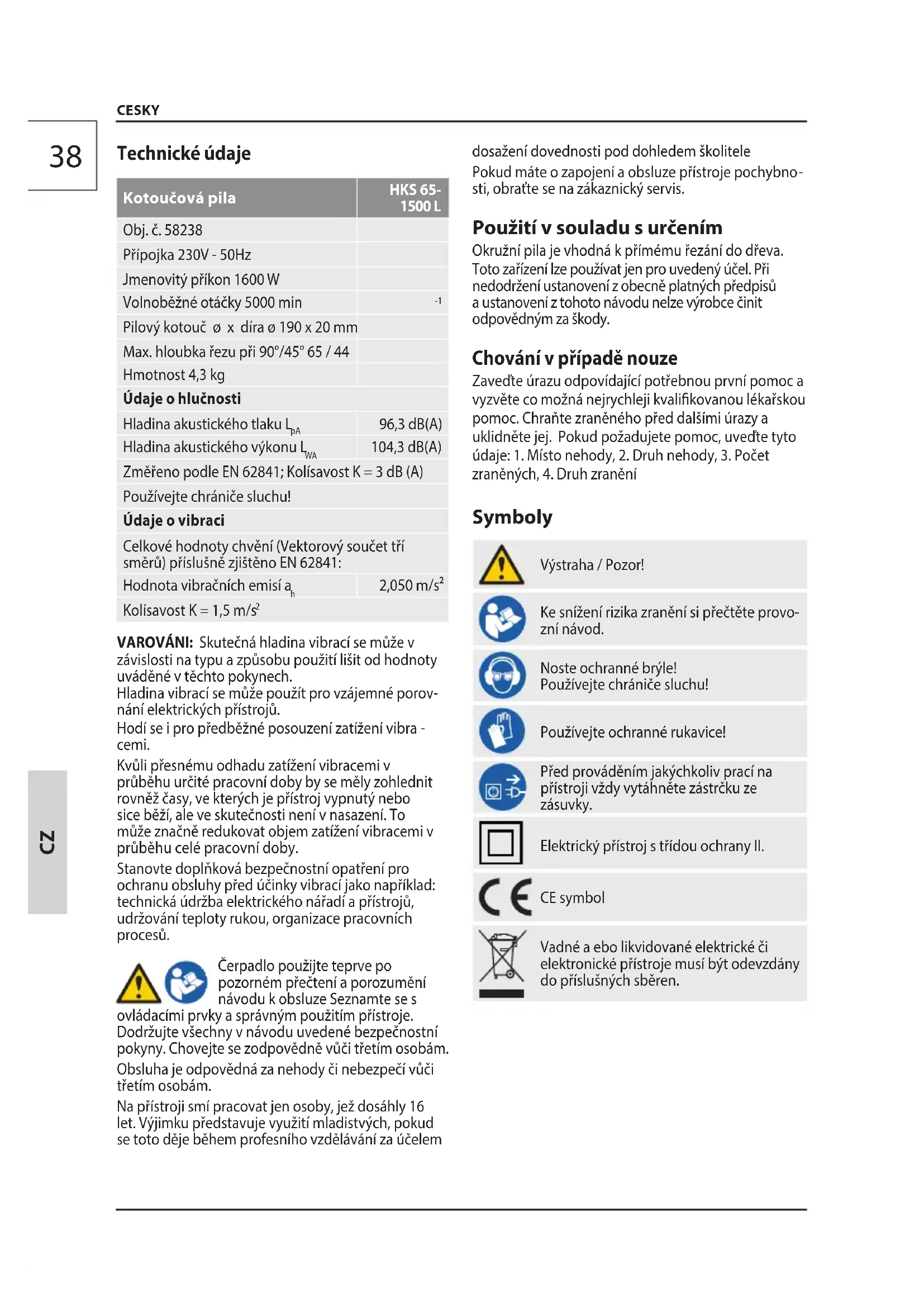

Kotoučová pila	HKS 65-1500 L
Obj. č. 58238
Přípojka 230V - 50Hz
Jmenovitý příkon 1600 W
Volnoběžné otáčky 5000 min	-1
Pilový kotouč ø x díra ø 190 x 20 mm
Max. hloubka řezu při 90°/45° 65 / 44
Hmotnost 4,3 kg
Údaje o hlučnosti
Hladina akustického tlaku L_pA	96,3 dB(A)
Hladina akustického výkonu L_WA	104,3 dB(A)
Změřeno podle EN 62841; Kolísavost K = 3 dB (A)
Používejte chrániče sluchu!
Údaje o vibraci
Celkové hodnoty chvění (Vektorový součet tří směrů) příslušně zjištěno EN 62841:
Hodnota vibračních emisí a_h	2,050 m/ s^2
Kolísavost K = 1,5 m/ s^2

VAROVÁNI: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech.

Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů.

Hodí se i pro předběžné posouzení zatížení vibra - cemi.

Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby.

Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s

ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem

dosažení dovednosti pod dohledem školitele

Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis.

Použití v souladu s určením

Okružní pila je vhodná k prímému řezání do dřeva. Toto zařizení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc, uvedte tyto údaje: 1. Místo nehody, 2. Druh nehody, 3. Počet zraněných, 4. Druh zranění

Symboly

Výstraha / Pozor!

Ke snížení rizika zranění si přečtěte provozní návod.

Noste ochranné brýle! Používejte chrániče sluchu!

Používejte ochranné rukavice!

Před prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky.

Elektrický přístroj s třídou ochrany II.

CE symbol

Vadné a ebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.

Výstraha Přečtěte si všechny bezpečnostní

pokyny a instrukce. Chyby při dodržování níže uvedených pokynů mohou vést k úderu elektrickým proudem, požáru a/nebo vážným úrazům.

Všechny bezpečnostní pokyny a instrukce uscho-vejte pro budoucí použití.

Bezpečnostní pokyny pro ruční kotoučové pily

Postup řezání pilou

a) NEBEZPEČÍ: Mějte své ruce mimo oblast řezání a mimo pilový kotouč. Se svou druhou rukou držte přídavné držadlo nebo motorovou skřín. Pokud obě ruce drží kotoučovou pilu, nemůže je pilový kotouč poranit.

b) Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nemůže chránit před pilovým kotoučem.

c) Přizpůsobte hloubku řezu tlouštce obrobku. Pod obrobkem by měla být viditelná méně než celá výška zubu.

d) Řezaný obrobek nikdy nedržte v ruce nebo přes nohu. Obrobek zajistěte na stabilní podložce. Je důležité obrobek dobře upevnit, aby byl minimalizován kontakt s tělem, příčení pilového kotouče nebo ztráta kontroly.

e) Při provádění prací, při kterých nástroj může narazit na skryta elektrická vedení nebo na vlastní kabel, držte přístroj za izolované přidržovací plošky. Kontakt řezného nástroje s vedením pod napětím může vést k přenosu napětí na kovové části přístroje a k úrazu elektrickým proudem.

f) Při podélných řezech používejte vždy vodítko nebo přímé vedení podél hrany. To zlepší přesnost řezu a snižuje možnost, že se pilový kotouč vzpříčí.

g) Používejte vždy pilové kotouče ve správné velikosti a s vhodným upínacím otvorem (např. v hvězdicovém tvaru nebo kruhový). Pilové kotouče, jež se nehodí k montážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly.

h) Nikdy nepoužívejte poškozené nebo špatné podložky nebo šrouby kotouče. Podložky a šrouby pilových kotoučů byly zkonstruovány speciálně pro Vaši pilu, pro optimální výkon a provozní bezpečnost.

Příčiny a vyvarování se zpětného rázu:

- zpětný ráz je náhlá reakce v důsledku zaseknutí, vzpríčení nebo špatného vyrovnání pilového kotouče, která vede k tomu, že se pila nekontrolovatelně nadz dvihne z obrobku a pohybuje se ve směru obsluhující osoby;

- když se pilový kotouč zasekne nebo vzpříčí do svírající se řezané mezery, zablokuje se a síla motoru udeří strojem zpět ve směru obsluhující osoby;

- pokud se pilový kotouč v řezu stočí nebo je špatně vyrovnán, mohou se zuby zadní hrany pilového kotouče zaseknout do povrchu obrobku, čímž se pilový kotouč nadzvedne z řezané mezery a pila vyskočí zpět ve směru obsluhující osoby.

Zpětný ráz je důsledek špatného nebo chybné-

ho použití pily. Lze mu vhodnými preventivními opatřeními, jak je následovně popsáno, zabránit.

a) Pilu držte pevně oběma rukama a paže dejte do takové polohy, ve které můžete čelit síle zpětného rázu. Držte se vždy stranou pilového kotouče, nedávejte pilový kotouč do jedné přímky s Vaším tělem. Při zpětném rázu může kotoučová pila skočit vzad, ale obsluhující osoba může síly zpětného rázu překonat, pokud byla učiněna vhodná opatření.

b) Jestliže se pilový kotouč vzpríčí nebo je-li řezání prerušeno z jiného důvodu, uvolněte spínač a pilu držte klidně v materiálu, až se pilový kotouč zcela zastaví. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji stáhnout zpět, dokud se pilový kotouč pohybuje nebo by mohl nastat zpětný ráz. Najděte príčinu vzpríčení pilového kotouče a odstraňte ji vhodnými opatřeními.

c) Pokud chcete pilu, která je vsazena do obrobku, znovu zapnout, vystředte pilový kotouč v řezané mezeře a zkontrolujte, zda nejsou pilové zuby zaseknuty v obrobku. Je-li pilový kotouč vzpřičený, může se, pokud se pila znovu zapne, pohnout ven z obrobku nebo způsobit zpětný ráz.

d) Velké desky podepřete, aby jste zabránili riziku zpětného rázu sevřením pilového kotouče. Velké desky se mohou vlastní vahou prohnout. Desky musí být podepřeny jak na obou stranách, tak i v blízkosti řezané mezery na kraji.

e) Nepoužívejte žádné tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně vyrovnanými zuby způsobí díky úzké pilové mezeře zvýšené tření, svírání pilového kotouče a zpětný ráz.

f) Před řezáním utáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může se pilový kotouč vzpříčit a nastat zpětný ráz.

g) Budte obzvlášť opatrní, pokud provádíte "zanořovací řez" do skrytých prostorů, např. stávající stěna. Zanořující se pilový kotouč se může při řezání zablokovat ve skrytých objektech a způsobit zpětný ráz.

Funkce spodního ochranného krytu

a) Před každým použitím zkontrolujte, zda se spodní ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, pokud se spodní ochranný kryt nepohybuje volně a neuzavře-li se okamžitě. Spodní ochranný kryt nikdy neupevňujte nebo nepřivazujte napevno v otevřené poloze. Pokud pila neúmyslně upadne na podlahu, může se spodní ochranný kryt zprohýbat. Otevřte ochranný kryt pomocí páčky pro zpětné vytažení a zajistěte, aby se volně pohyboval a nedotýkal se pilového kotouče ani jiných dílů při všech řezných úhlech a hloubkách.

b) Zkontrolujte funkci pružiny pro spodní ochranný kryt. Nechte stroj před použitím zkontrolovat, pokud spodní ochranný kryt a pružina nepracují bezvadně. Poškozené díly, lepkavé usazeniny nebo nahromadění třísek brzdí spodní ochranný kryt při práci.

c) Rukou otevřte spodní ochranný kryt pouze u výjimečných řezů, jako jsou "zanořovací řezy a

řezy pod úhlem". Otevřte spodní ochranný kryt pomocí páčky pro zpětné vytažení a uvolněte jej, jakmile pilový kotouč vnikl do obrobku. U všech ostatních řezacích prací musí spodní ochranný kryt pracovat automaticky.

d) Pilu neodkládejte na pracovní stůl nebo podlahu bez toho, aby spodní ochranný kryt zakrýval pilový kotouč. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezání a řeže vše co mu stojí v cestě. Respektujte při tom dobu doběhu pily.

Další bezpečnostní a pracovní pokyny

Použijte ochranné vybavení. Při práci s elektrickým nářadím používejte vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic, pevné a neklouzající obuvi a ochrany sluchu.

Prach vznikající při práci bývá zdraví škodlivý, a proto by se neměly vdechovat. Používejte odsávání prachu a navíc se chraňte vhodnou ochrannou maskou. Usazený prach dobře odstraňte, např. odsátím Připojovací kabel vždy udržujte mimo okruh působnosti stroje. Kabel vždy vedťe dozadu, pryč od stroje!

Nesmějí se opracovávat materiály, které mohou způsobit ohrožení zdraví (např. azbest) Při vrtání do zdí, stropu nebo podlahy dávat pozor na elektrické kabely, plynová a vodovodní potrubí.

Při zablokování použitého nástroje okamžitě prosím vypněte zařízení! Nezapínejte znovu zařízení, dokud je nástroj zablokovaný; mohlo dojít ke zpětnému nárazu s vysokým reakčním momentem. Zjistěte a odstraňte příčinu zablokování použitého nástroje, přitom dbejte na bezpečnostní pokyny.

Možnými příčinami mohou být: - vzpříčení v opracovávaném obrobku - přelomení opracovávaného materiálu - přetížení elektrického přístroje Nezasahujte do běžícího stroje. Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky.

VAROVÁNI! Nebezpečí popálení. Nasazený nástroj se může během používání rozpálit. • při výměně nástroje

- při odkládání přístroje

Pomocí přiměřené rychlosti posuvu zabraňte přehřátí zubů pilového listu a při řezání plastů také tavení materiálu.

Připojení Na Sít

⚠ Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD max. chybový proud 30mA).

Připojit pouze do jednofázové střídavé sítě o napětí uvedeném na štítku. Lze připojit i do zásuvky bez ochranného kontaktu neboť spotřebič je třídy II. Stroj zapínat do zásuvky pouze když je vypnutý.

Údržba

⚠️ Pred prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky.

Opravy a práce, nepopsané v tomto návodu, smí provést jen kvalifikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly.

Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou! Plasty nečistěte rozpouštědlem, hořlavými nebo toxickými kapalinami. K čištění používejte jen vlhký hadřík.

Pozor! Pokud se poškodí napájecí kabel tohoto přístroje, musí ho výrobce nebo jeho zákaznický servis či podobně kvalifikovaná osoba vyměnit, aby se zabránilo nebezpečí.

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com.

Technické Údaje

Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Oboznámte sa s ovládacími

Použitie Podl'a Predpisov

Používajte ochranné rukavice!

Pri práci v stene, strope alebo v podlahe dávajte pozor na elektrické káble, plynové a vodovodné potrubia.
