SE66.6KRW00IBNC4 - Solární panel SolarEdge - Bezplatný návod k obsluze

Typ produktu	Třífázový měnič s technologií Synergy
Značka	SolarEdge
Model	SE66.6KRW00IBNC4
Jmenovitý výkon	66,6 kW
Napájení	Stejnosměrný proud (DC) ze solárních panelů, střídavý proud (AC) pro síť
Komunikace	LAN, Wi-Fi (volitelné), RS485, mobilní síť (volitelné)
Konfigurační aplikace	SolarEdge SetApp
Návrhové nástroje	SolarEdge Designer, SolarEdge Mapper
Spínače	AC spínač (hlavní deska plošných spojů) a DC spínač (Synergy Manager)
Světelné kontrolky	Zelená (výroba), Modrá (AC napájení), Červená (chyba), Bílá (komunikace)
Uzemnění	Funkční uzemnění na DC pólech zakázáno; uzemnění rámů povoleno
Kompatibilita modulů	SolarEdge výkonové optimalizátory
Instalace	Montáž na stěnu, vyžadován volný prostor pro ventilaci
Údržba a čištění	Čistěte vnější povrch měkkým suchým hadříkem; vyhněte se chemickým prostředkům
Bezpečnost	Neřežte kabelové konektory; po odpojení počkejte 5 minut před zásahem
Náhradní díly a opravitelnost	Kontaktujte technickou podporu SolarEdge
Obecné informace	Pro Evropu, Asii a Tichomoří a Jižní Afriku; změny vyhrazeny

Často kladené otázky - SE66.6KRW00IBNC4 SolarEdge

Jaké jsou předpoklady pro instalaci měniče SE66.6K?

Instalace vyžaduje soulad s elektrickými požadavky, dostatečný volný prostor pro ventilaci a použití kompatibilních SolarEdge výkonových optimalizátorů. Doporučuje se použít nástroj SolarEdge Designer pro návrh systému.

Jak uvést měnič do provozu?

Stáhněte si aplikaci SolarEdge SetApp do svého smartphonu. Přepněte DC spínač do polohy ON, připojte baterii (je-li relevantní) a postupujte podle pokynů v SetApp. Pro předběžné uvedení do provozu bez AC připojení použijte USB-C kabel typu samec-samec (1 m) k napájení zařízení.

Co znamená červená kontrolka na měniči?

Červená kontrolka indikuje systémovou chybu. Zkontrolujte aplikaci SetApp nebo monitorovací platformu pro identifikaci problému. Běžné chyby zahrnují komunikační chyby nebo problémy s napětím.

Jak připojit měnič k Wi-Fi síti?

Použijte aplikaci SetApp pro konfiguraci Wi-Fi připojení. Ujistěte se, že je router v dosahu. Můžete také použít kabelové LAN připojení přes Ethernet port.

Mohu použít hliníkové kabely pro připojení?

Ano, ale pouze s vhodnými bimetalickými oky. Pro měděné kabely použijte pocínovaná měděná oka. Nedodržení tohoto pravidla může vést k přehřátí.

Jak provést uzemnění instalace?

Uzemnění rámů modulů a montážního zařízení je povoleno. Naopak funkční uzemnění záporného nebo kladného pólu na DC straně je zakázáno, protože měnič je bez transformátoru.

Co dělat v případě výpadku komunikace s monitorovací platformou?

Zkontrolujte LAN nebo Wi-Fi připojení a ujistěte se, že je měnič správně zaregistrován na platformě. Pokud problém přetrvává, kontaktujte technickou podporu SolarEdge.

Jaký je bezpečnostní postup před zásahem do měniče?

Přepněte AC spínač a DC spínač do polohy OFF, poté počkejte 5 minut pro vybití kondenzátorů. Nikdy neřežte kabelové konektory pod napětím.

Mohu měnič instalovat venku?

Měnič je určen pro venkovní instalaci, ale musí být chráněn před přímým slunečním zářením a deštěm. Dodržujte bezpečnostní vzdálenosti a požadavky na ventilaci.

Kde najdu kompletní instalační příručku?

Rychlý instalační průvodce je dodáván s přístrojem. Kompletní návod (288 stran) je zdarma ke stažení na webu notice-facile.com nebo přímo na stránkách SolarEdge.

NÁVOD K OBSLUZE SE66.6KRW00IBNC4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

[NO TEXT]

[NO TEXT]

solar edge

1

Instalace výkonových optimizérů

①→②→③→④→⑤→⑥

3

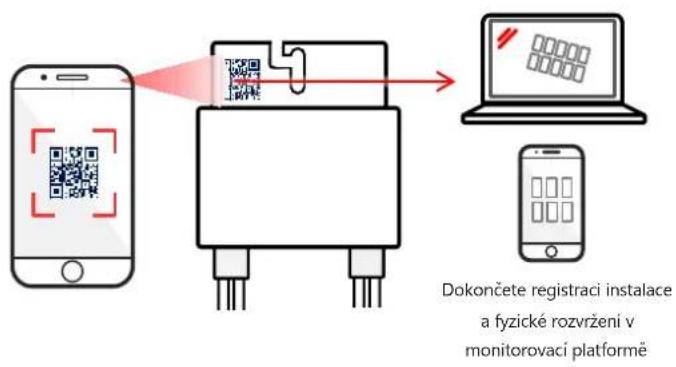

Naskenujte QR kód pomocí Mapperu.

4

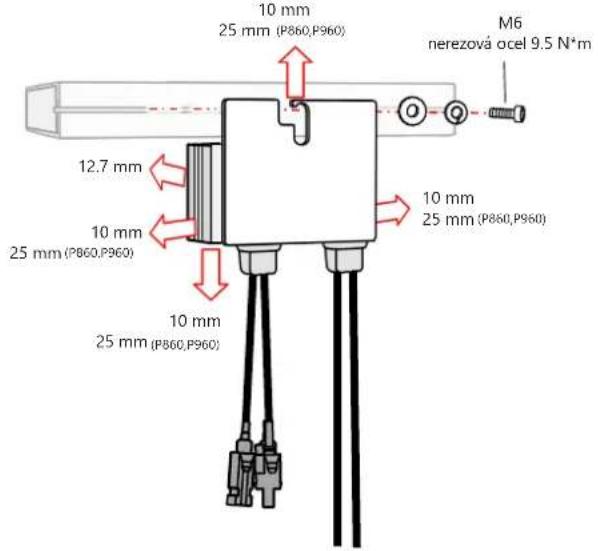

Nainstalujte výkonový optimizér

Instalace výkonových optimizérů

solar edge

2

Připojení FV pole

Zachování vzdálenosti

solaredge

3

solaredge

4

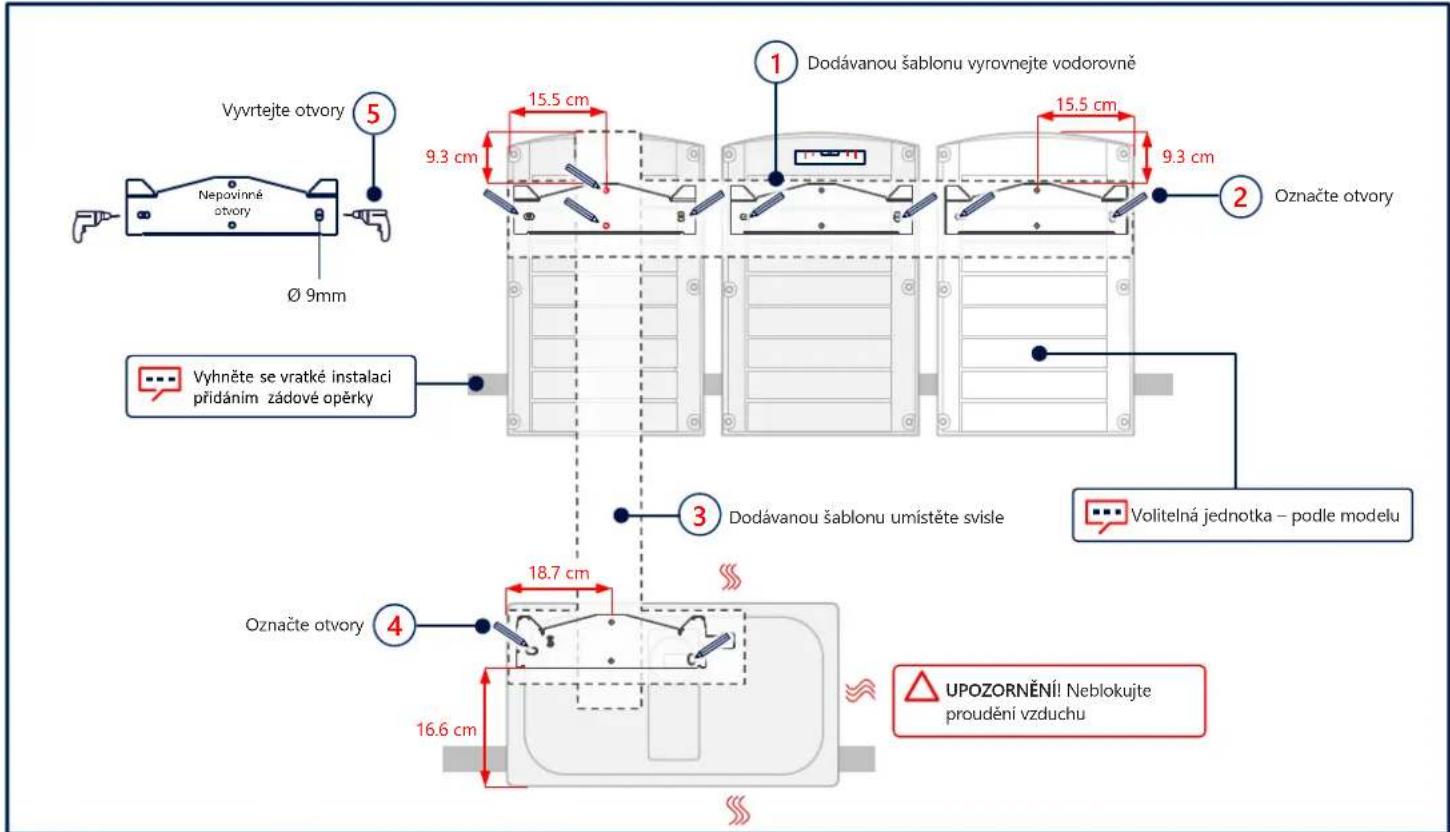

Značky a vrtání otvorů

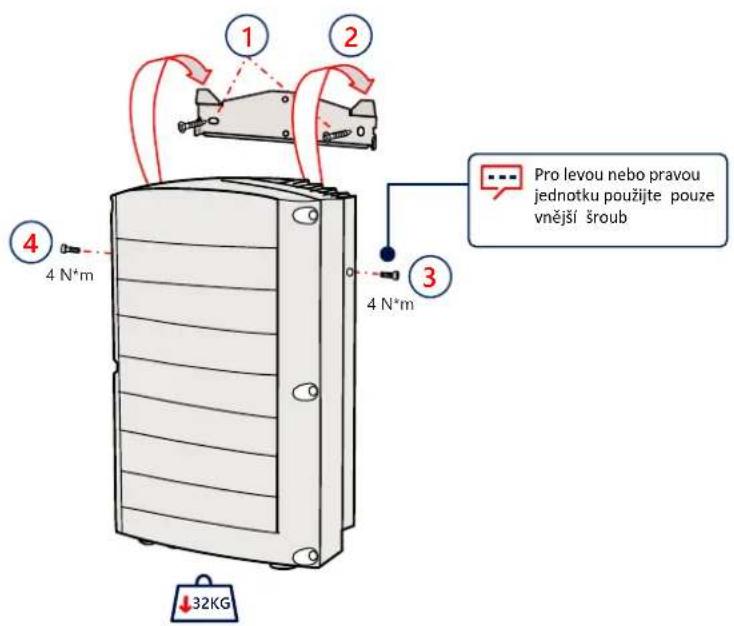

Montáž jednotek

solaredge

5

solaredge

6

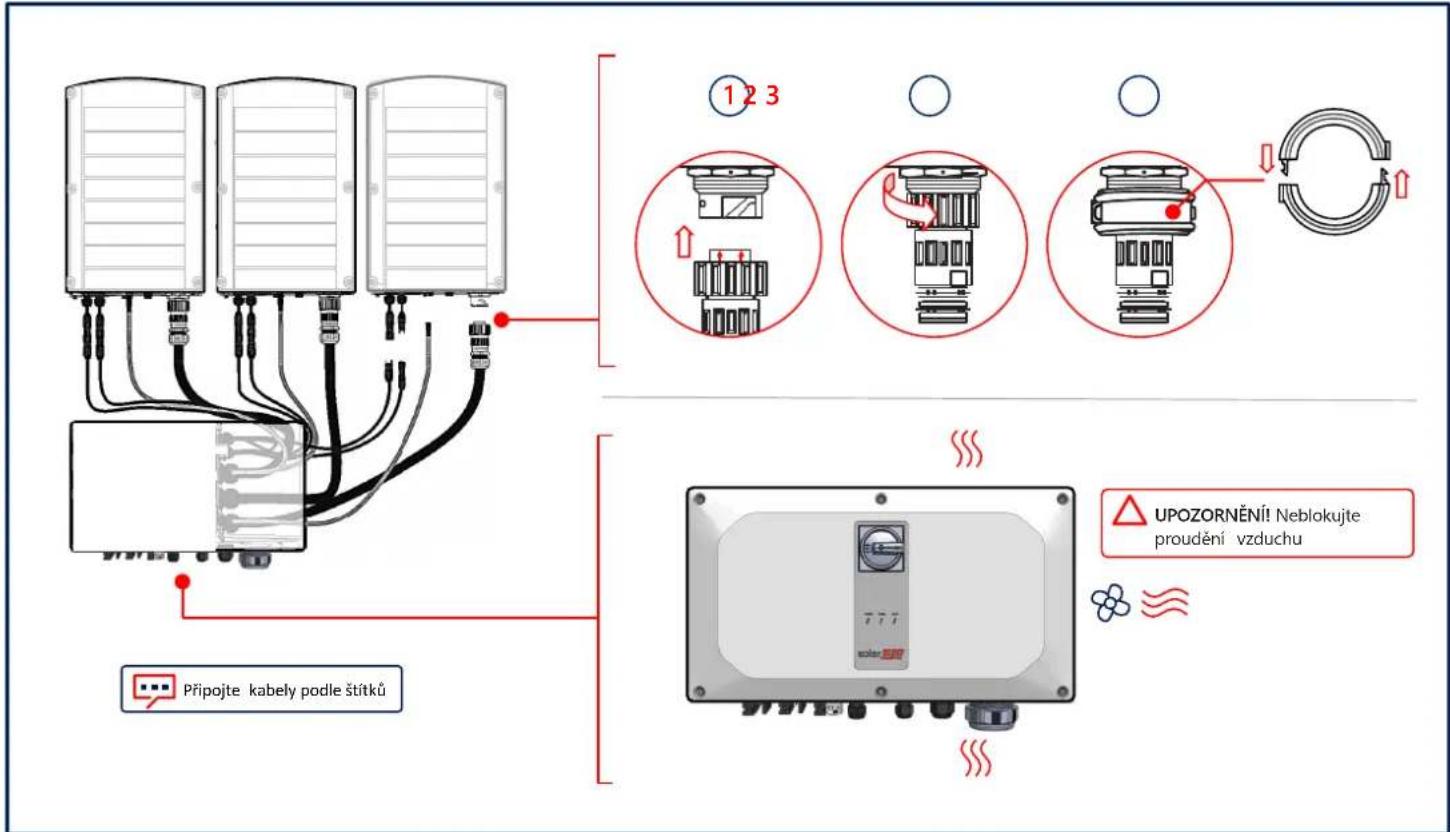

Připojení propojovacích kabelů

Odstranění krytů

solaredge

7

solaredge

8

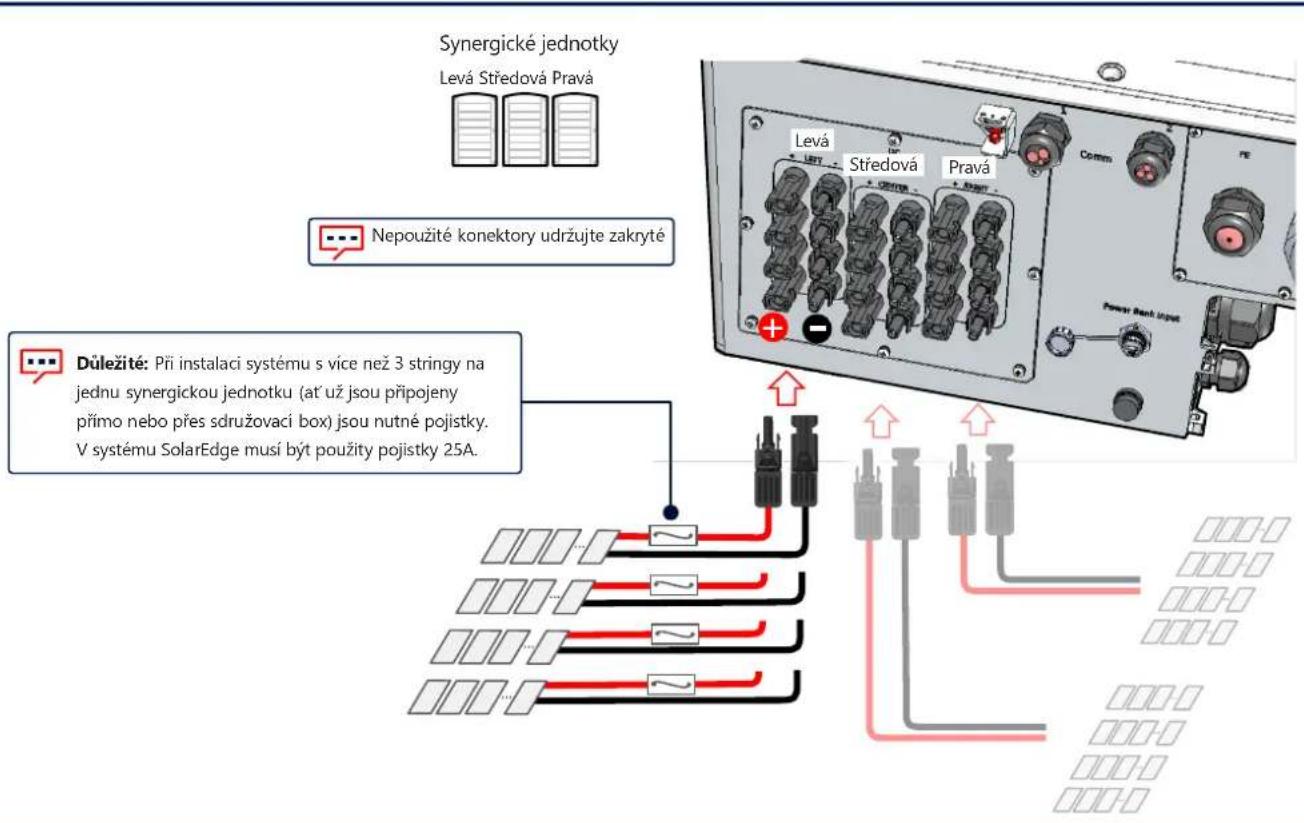

Připojení FV stringů

Připojení FV stringů jedním DC vstupem

solaredge

8

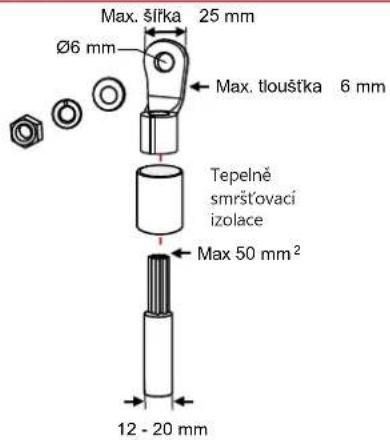

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

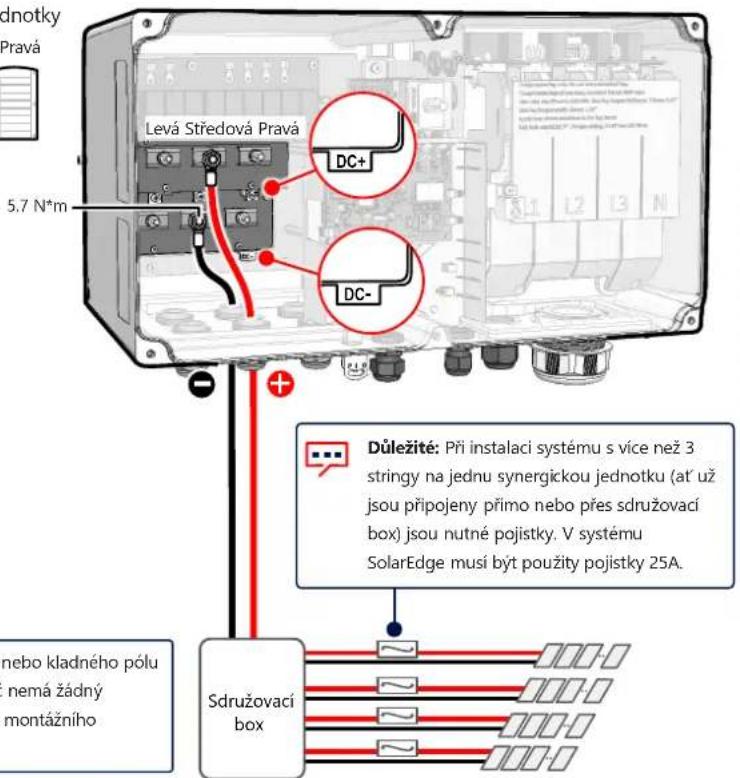

Synergické jednotky

Levá Středová Pravá

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

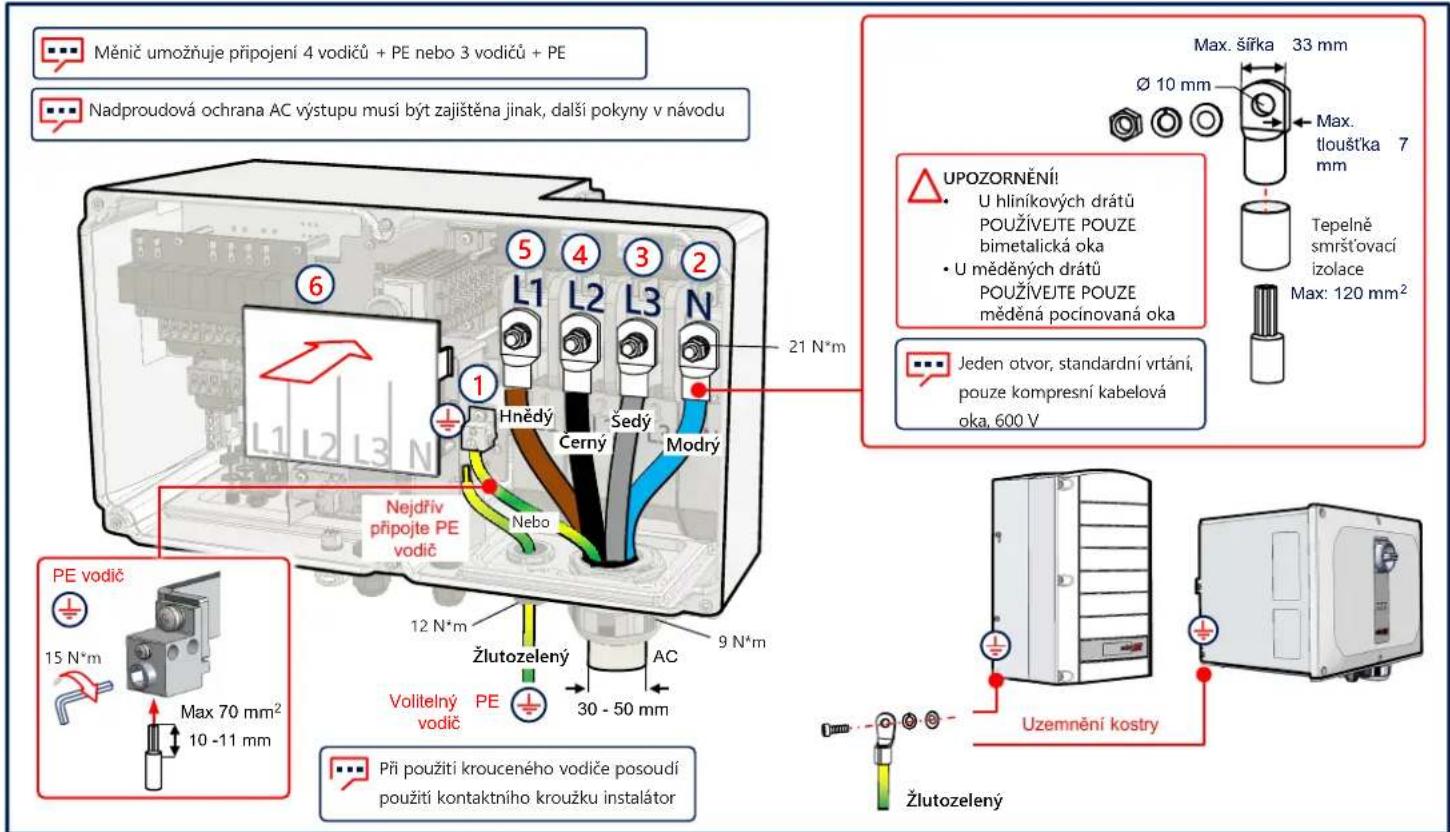

Připojení AC a ochranného uzemnění (PE)

LAN komunikace

solar edge

10

solaredge

11

RS485 připojení několika měničů

Připojení Wi-Fi komunikace (volitelné)

solaredge

12

Připojení k mobilní síti (volitelné)

Montáž krytů

solaredge

14

solaredge

15

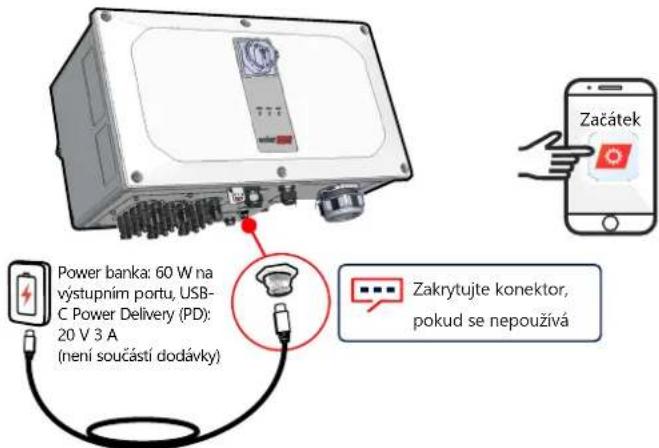

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

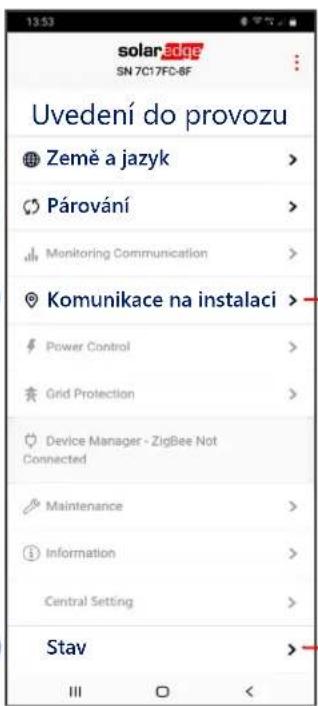

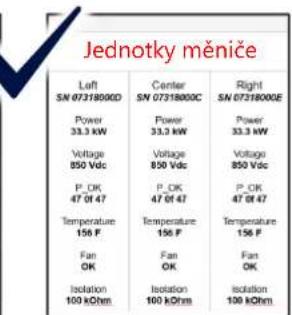

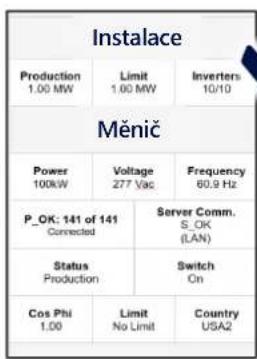

Uvedení primárního měniče do provozu

1
2
3

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

4

Indikace LED kontrolkami

solaredge

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
