Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE66.6KRW00IBNC4
Potenza nominale	66,6 kW
Alimentazione	Corrente continua (DC) dai pannelli solari, corrente alternata (AC) per la rete
Comunicazione	LAN, Wi-Fi (opzionale), RS485, rete mobile (opzionale)
Applicazione di configurazione	SolarEdge SetApp
Strumenti di progettazione	SolarEdge Designer, SolarEdge Mapper
Interruttori	Interruttore AC (scheda circuito principale) e interruttore DC (Synergy Manager)
Spie luminose	Verde (produzione), Blu (alimentazione AC), Rosso (errore), Bianco (comunicazione)
Messa a terra	Messa a terra funzionale vietata sui poli DC; messa a terra dei telai accettata
Compatibilità moduli	Ottimizzatori di potenza SolarEdge
Installazione	Montaggio a parete, spazio libero richiesto per ventilazione
Manutenzione e pulizia	Pulire l'esterno con un panno morbido e asciutto; evitare prodotti chimici
Sicurezza	Non tagliare i connettori del cavo; attendere 5 minuti dopo lo spegnimento prima di intervenire
Parti di ricambio e riparabilità	Contattare il supporto tecnico SolarEdge
Informazioni generali	Per Europa, Asia Pacifico e Sud Africa; soggetto a modifiche senza preavviso

Domande frequenti - SE66.6KRW00IBNC4 SolarEdge

Quali sono i prerequisiti per installare l'inverter SE66.6K?

L'installazione richiede un collegamento elettrico conforme, spazio libero sufficiente per la ventilazione e l'uso di ottimizzatori di potenza SolarEdge compatibili. Si consiglia di utilizzare lo strumento SolarEdge Designer per progettare il sistema.

Come mettere in servizio l'inverter?

Scarica l'app SolarEdge SetApp sul tuo smartphone. Porta l'interruttore DC su ON, collega la batteria (se applicabile) e segui le istruzioni di SetApp. Per una pre-messa in servizio senza collegamento AC, utilizza un cavo USB-C maschio-maschio (1 m) per alimentare il dispositivo.

Cosa significa la spia rossa sull'inverter?

La spia rossa indica un errore di sistema. Consulta l'app SetApp o la piattaforma di supervisione per identificare il problema. Gli errori comuni includono difetti di comunicazione o problemi di tensione.

Come connettere l'inverter alla rete Wi-Fi?

Utilizza l'app SetApp per configurare la connessione Wi-Fi. Assicurati che il router sia a portata. Puoi anche utilizzare una connessione LAN cablata tramite la porta Ethernet.

Posso utilizzare cavi in alluminio per il collegamento?

Sì, ma solo con capicorda bimetallici adatti. Per i cavi in rame, usa capicorda in rame stagnato. Non rispettare questa regola può causare surriscaldamento.

Come effettuare la messa a terra dell'impianto?

La messa a terra dei telai dei moduli e dell'attrezzatura di montaggio è accettata. Invece, la messa a terra funzionale del polo negativo o positivo lato DC è vietata poiché l'inverter è senza trasformatore.

Cosa fare in caso di guasto di comunicazione con la piattaforma di supervisione?

Verifica le connessioni LAN o Wi-Fi e assicurati che l'inverter sia correttamente registrato sulla piattaforma. Se il problema persiste, contatta il supporto tecnico SolarEdge.

Qual è la procedura di sicurezza prima di intervenire sull'inverter?

Porta l'interruttore AC e l'interruttore DC su OFF, quindi attendi 5 minuti per consentire la scarica dei condensatori. Non tagliare mai i connettori del cavo sotto tensione.

Posso installare l'inverter all'esterno?

L'inverter è progettato per installazione all'esterno, ma deve essere protetto dall'esposizione diretta al sole e dalla pioggia. Rispetta le distanze di sicurezza e i requisiti di ventilazione.

Dove trovare la guida all'installazione completa?

La guida rapida all'installazione è fornita con l'apparecchio. Il manuale completo (288 pagine) è scaricabile gratuitamente sul sito notice-facile.com o direttamente sul sito di SolarEdge.

MANUALE UTENTE SE66.6KRW00IBNC4 SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxlxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

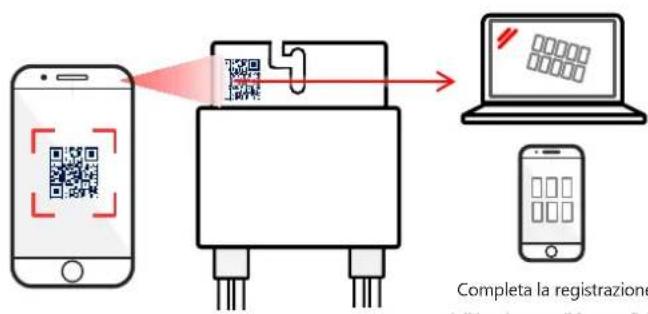

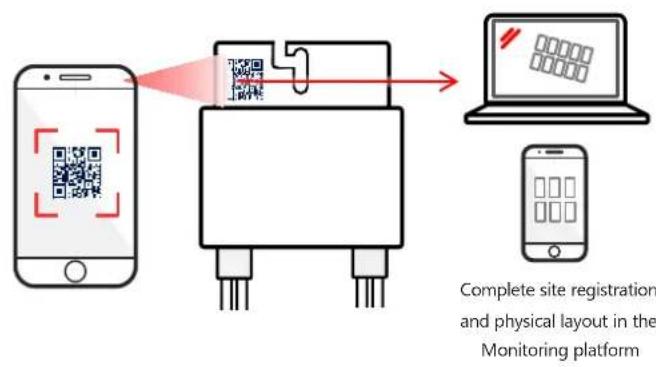

Scansiona il codice QR usando Mapper

4

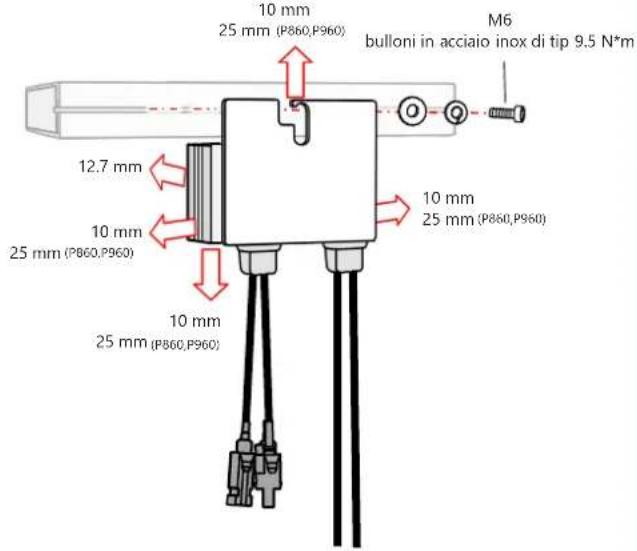

Installa l'ottimizzatore di potenza

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

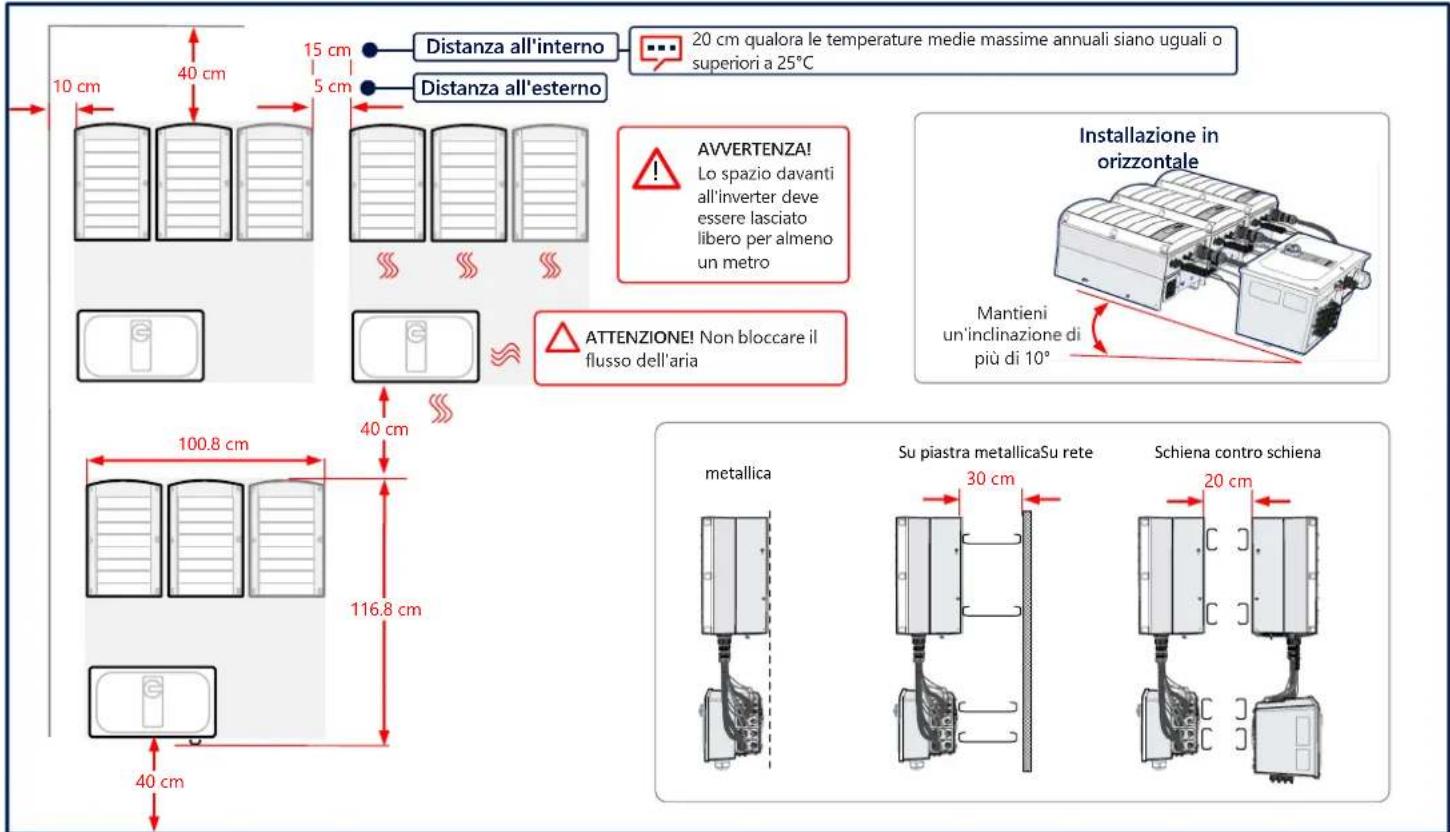

Distanze da rispettare

solaredge

solaredge

4

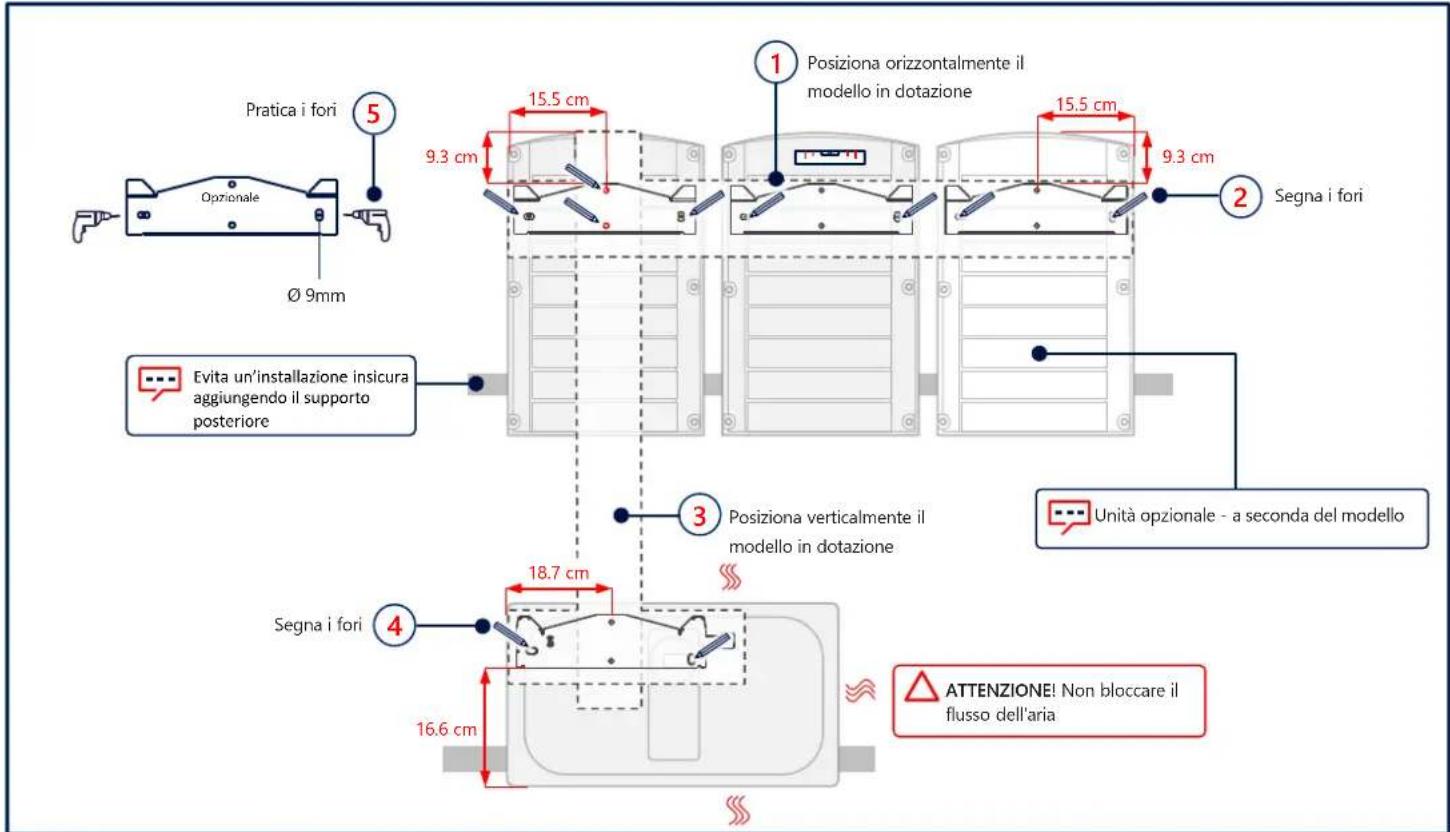

Segna e pratica i fori

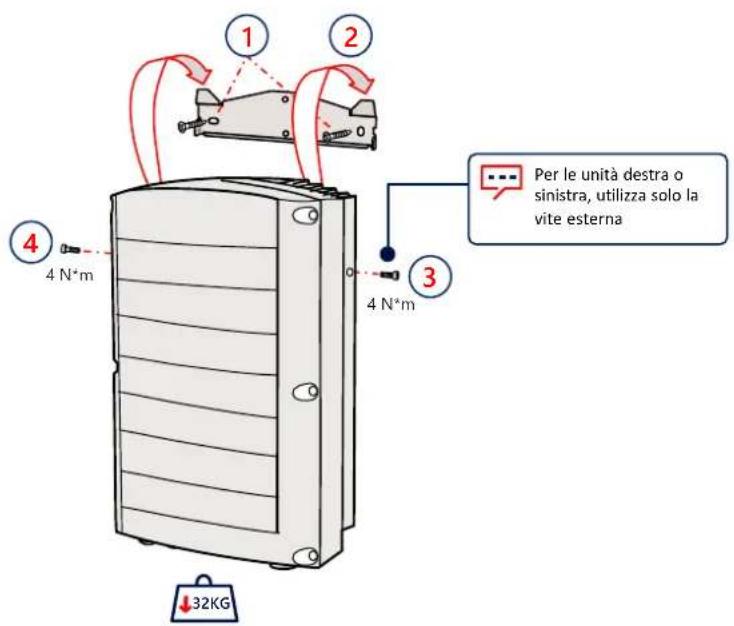

Montaggio delle Unità

solaredge

5

solaredge

6

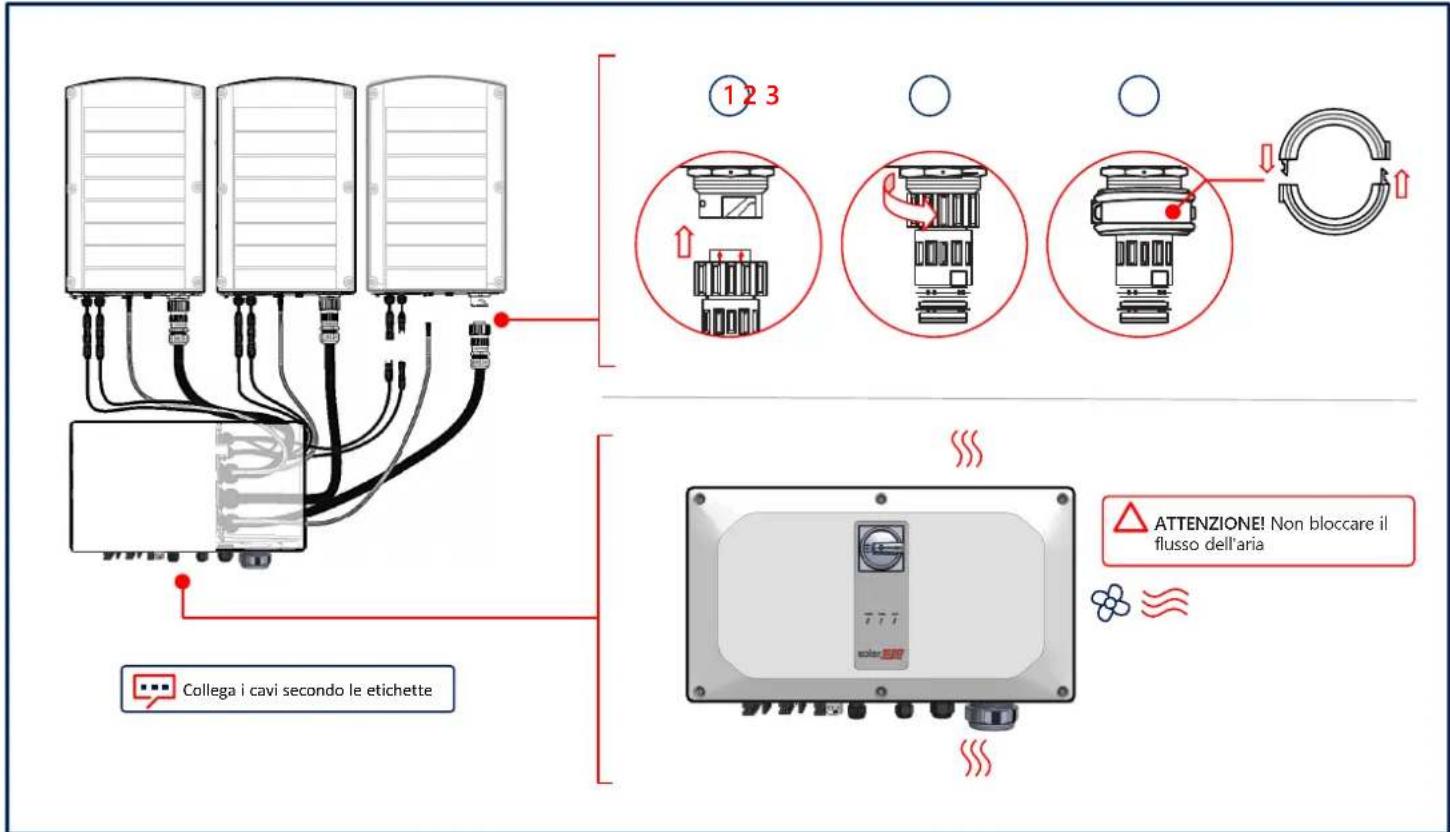

Collegamento dei cavi

Rimozione dei coperchi

solaredge

7

solaredge

8

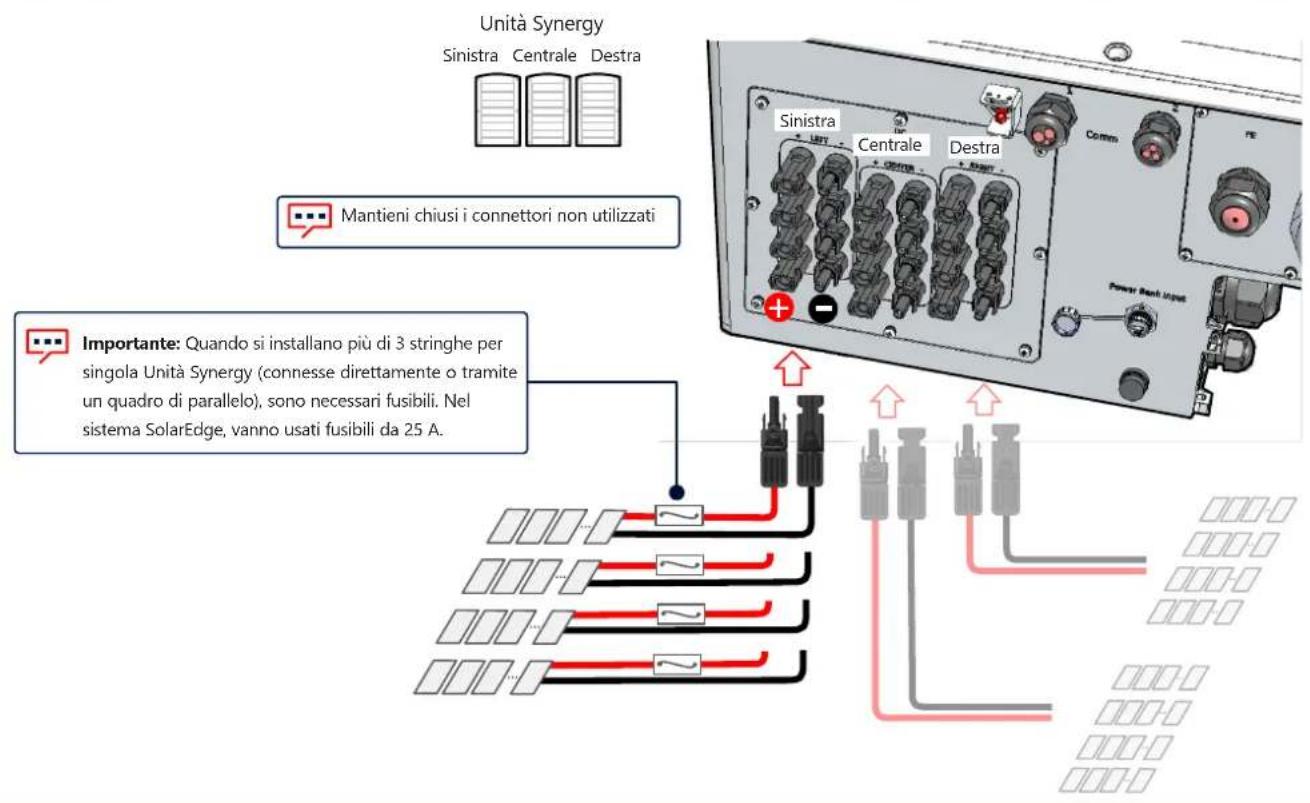

Collegamento delle stringhe FV

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

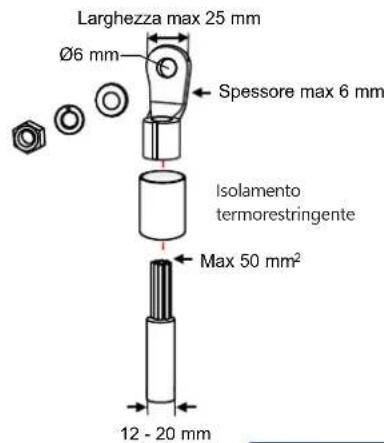

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

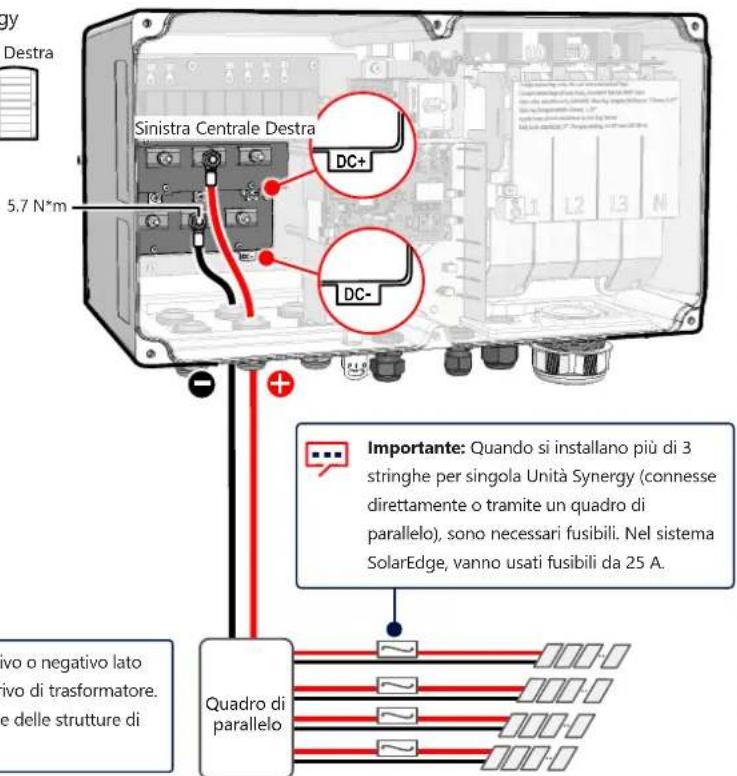

Unità Synergy

Sinistra Centrale Destra

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

solar edge

9

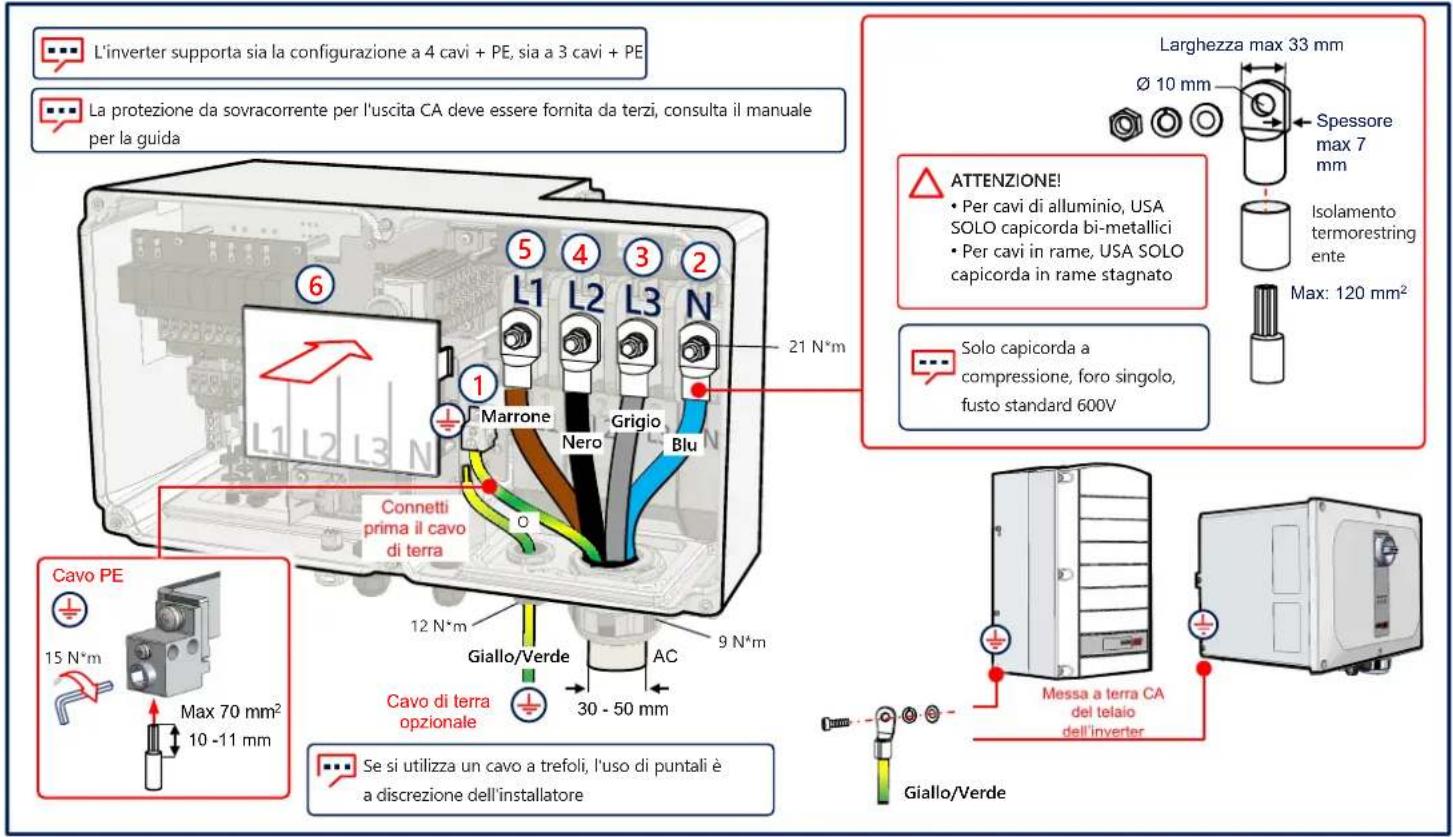

Connessione CA e cavo di terra (PE)

Comunicazione LAN

solaredge

11

Connessione RS485 di inverter multipli

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi

solaredge

14

solar edge

15

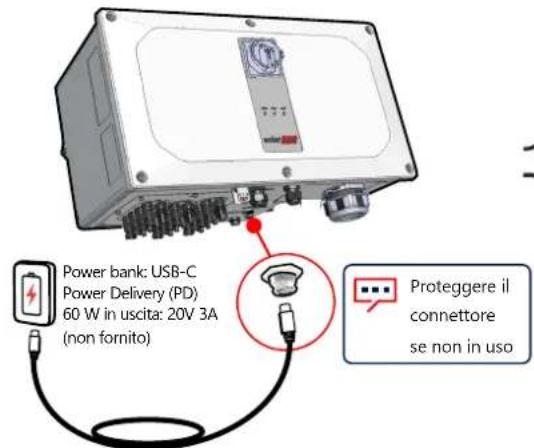

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solaredge

17

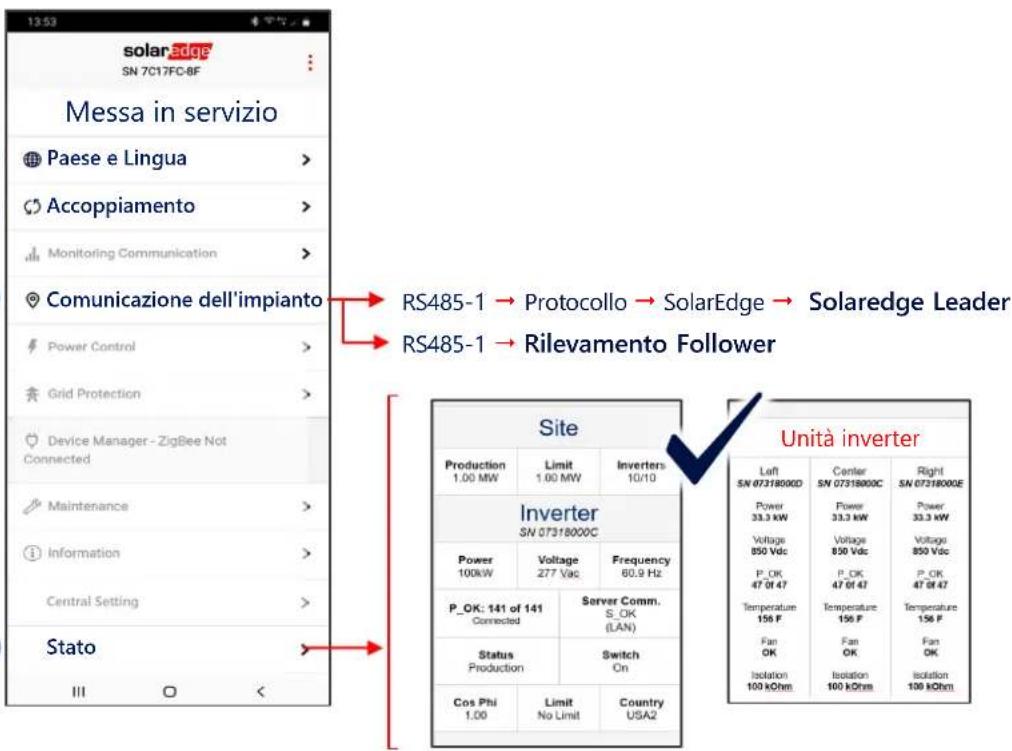

Messa in servizio dell'inverter Leader

1

2

3

4

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
