BEDIENUNGSANLEITUNG SE66.6KRW00IBNC4 SolarEdge

Dreiphasen- Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN: SExxK-xxxxlxxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter.

Download

[NO TEXT]

[NO TEXT]

solar edge

1

Installieren der Optimierer

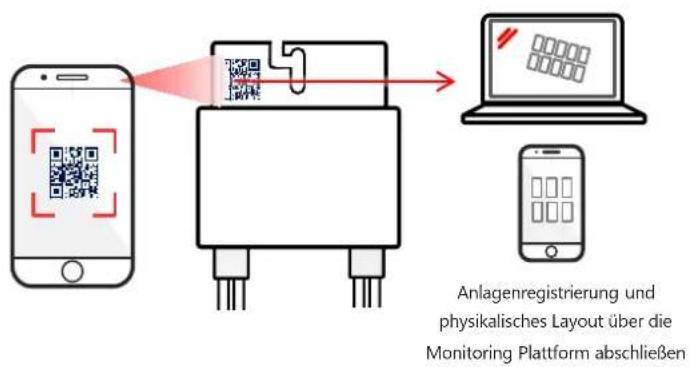

QR-Code mit dem Mapper scannen

4

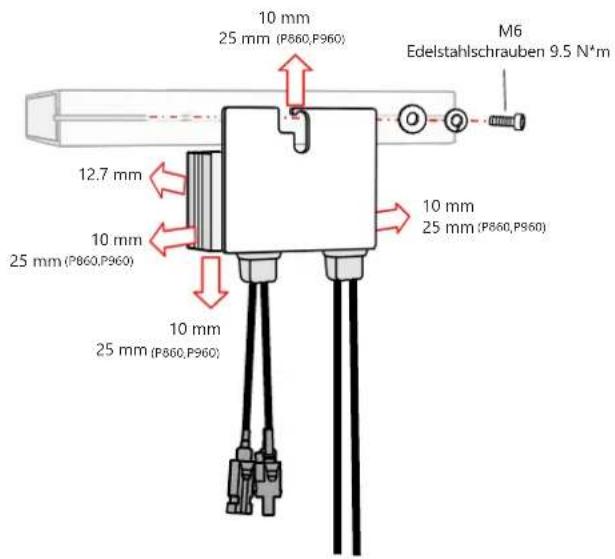

Leistungsoptimierer installieren

10 mm 25 mm (P860,P960) M6 Edelstahlschrauben 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

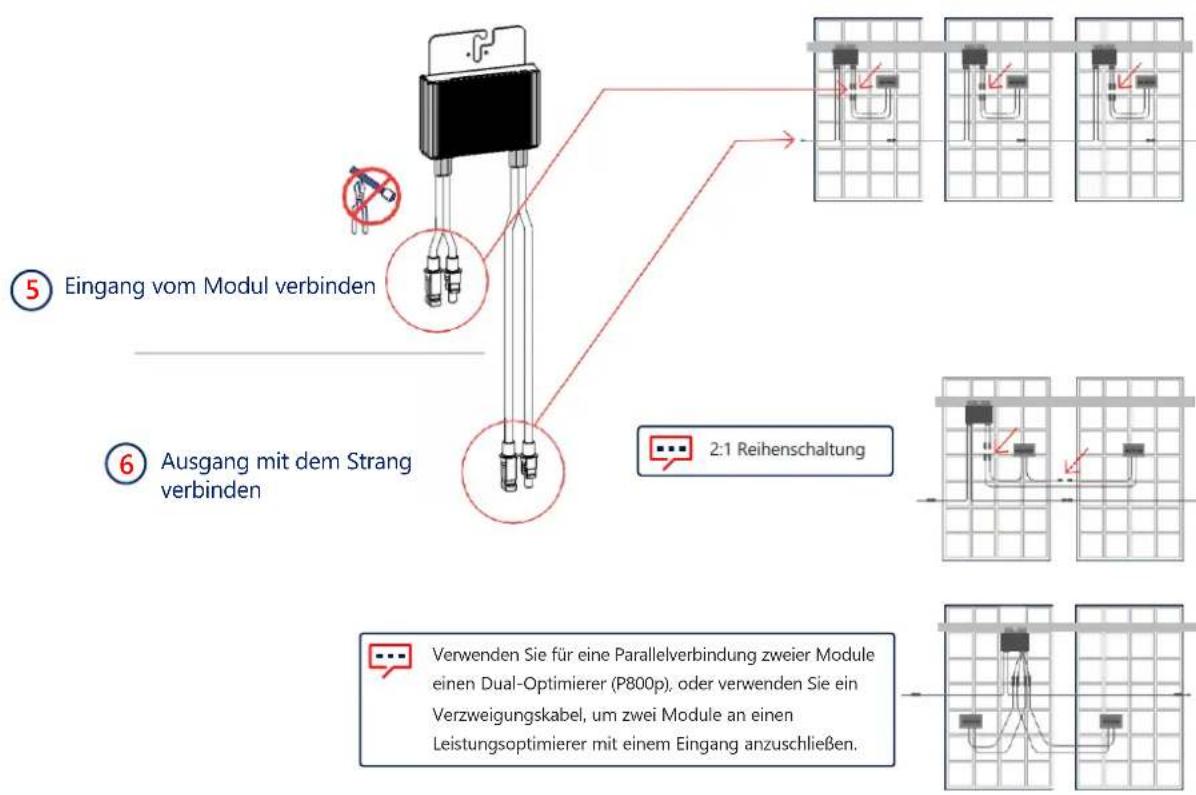


solaredge

2

Anschließen des PV-Strangs

Polung des PV-Strangs überprüfen. Prüfen Sie 1 ± 0,1 V je Optimierer Beispiel: 8 Optimierer = ~8 V.

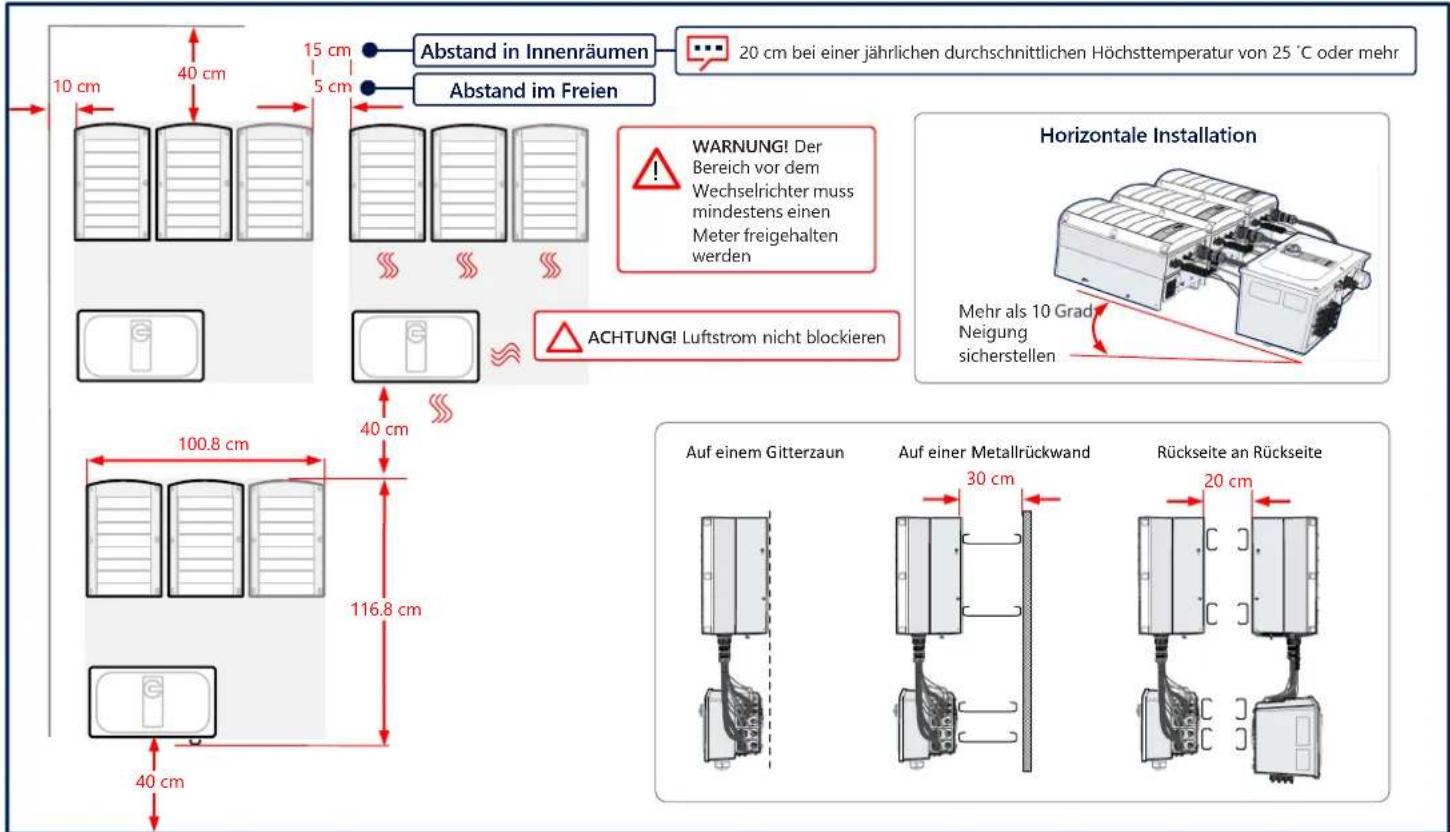

Abstände einhalten

solaredge

3

Abstand in Innenräumen 20 cm bei einer jährlichen durchschnittlichen Höchsttemperatur von 25 °C oder mehr Abstand im Freien 10 cm 40 cm 15 cm 5 cm WARNING! Der Bereich vor dem Wechselrichter muss mindestens einen Meter freigehalten werden ACHTUNG! Luftstrom nicht blockieren Horizontale Installation Mehr als 10 Grad. Neigung sicherstellen Auf einem Gitterzaun Auf einer Metallrückwand 30 cm Rückseite an Rückseite 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

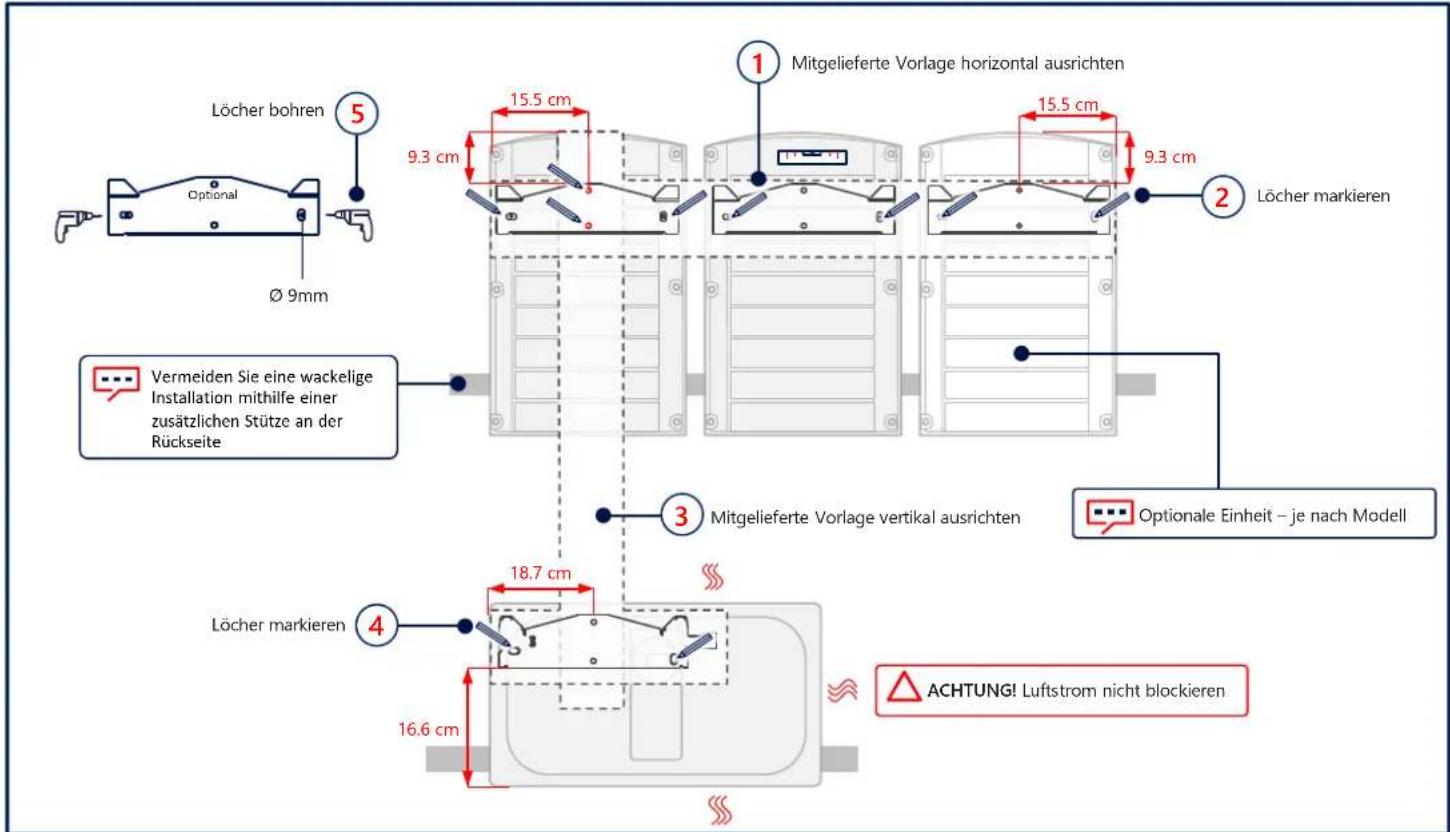

Markieren und Bohren von Löchern

Löcher bohren 5 Ø 9mm 1 Mitgelieferte Vorlage horizontal ausrichten 15.5 cm 9.3 cm 15.5 cm 9.3 cm 2 Löcher markieren Vermeiden Sie eine wackelige Installation mithilfe einer zusätzlichen Stütze an der Rückseite 3 Mitgelieferte Vorlage vertikal ausrichten Optionale Einheit – je nach Modell 4 Löcher markieren 18.7 cm 16.6 cm ACHTUNG! Luftstrom nicht blockieren

Montieren der Einheiten

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 4 N*m 3 4 N*m 32KG Verwenden Sie bei der linken oder rechten Einheit nur die äußere Schraube

solaredge

6

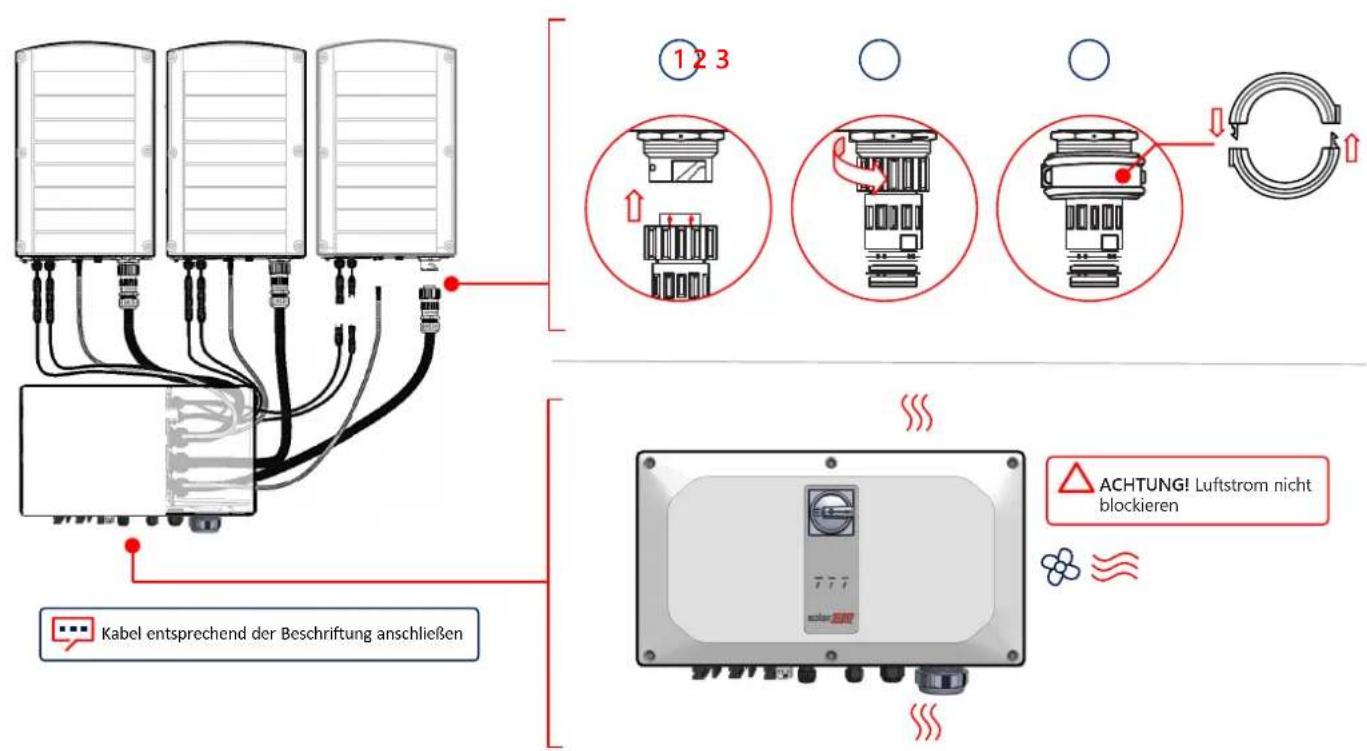

Anschließen der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solaredge

7

solaredge

8

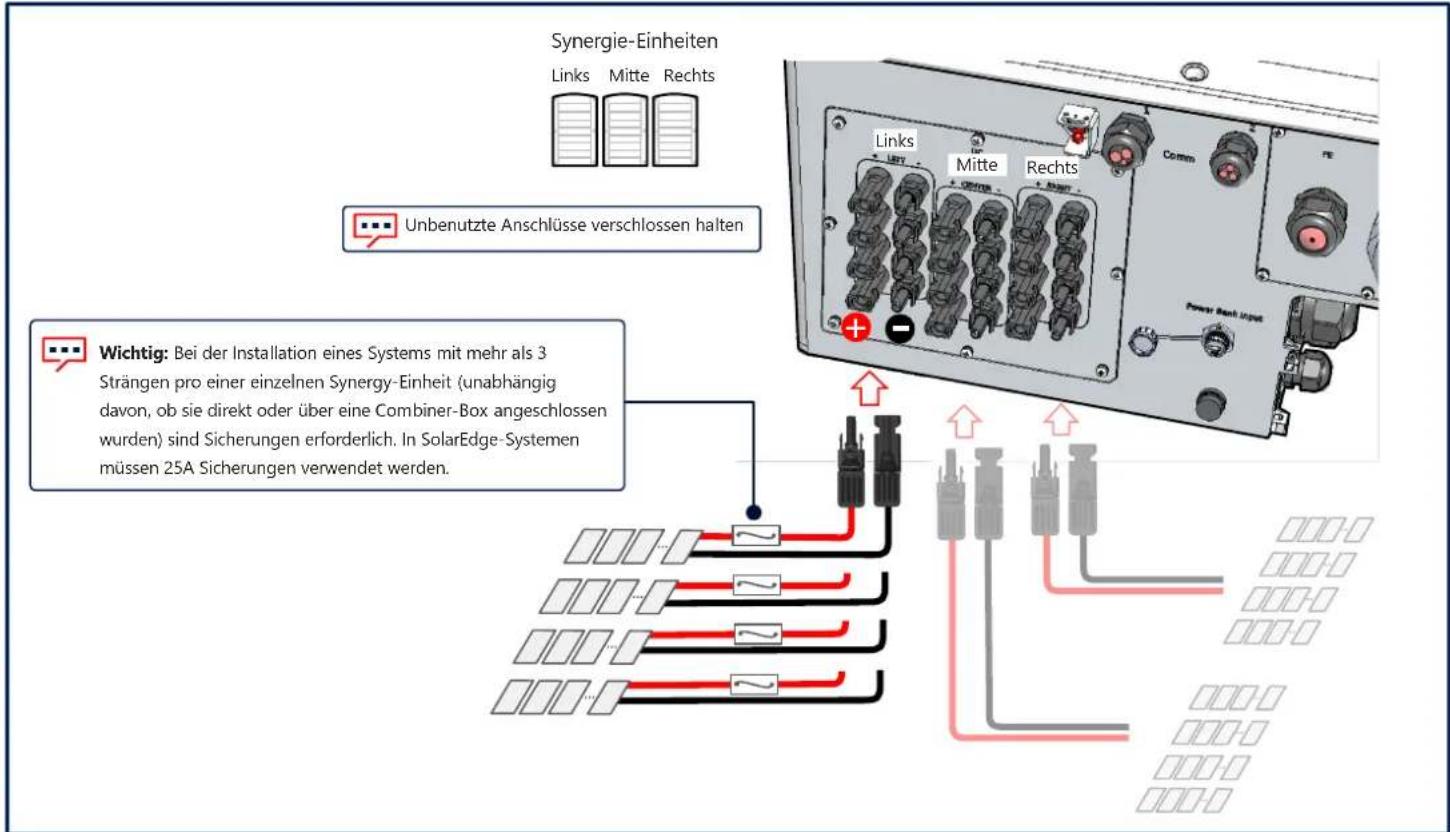

Anschließen der PV-Stränge

Synergie-Einheiten Links Mitte Rechts Unbenutzte Anschlüsse verschlossen halten Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solaredge

8

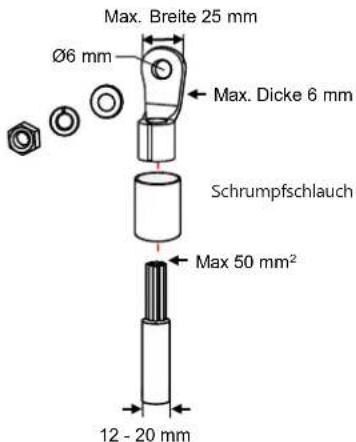

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN.

Max. Breite 25 mm Ø6 mm Max. Dicke 6 mm Schrumpfschlauch Max 50 mm² 12 - 20 mm

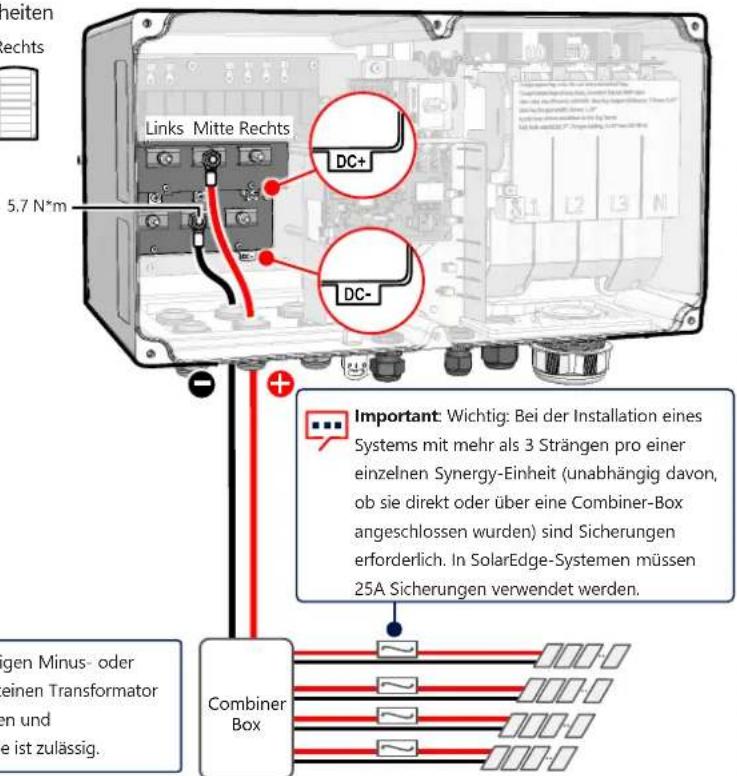

Synergie-Einheiten

Links Mitte Rechts

Links Mitte Rechts DC+ DC- Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden. Combiner Box 5.7 N*m Bungen Minus- oder einen Transformer den und e ist zulässig.

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

solar edge

9

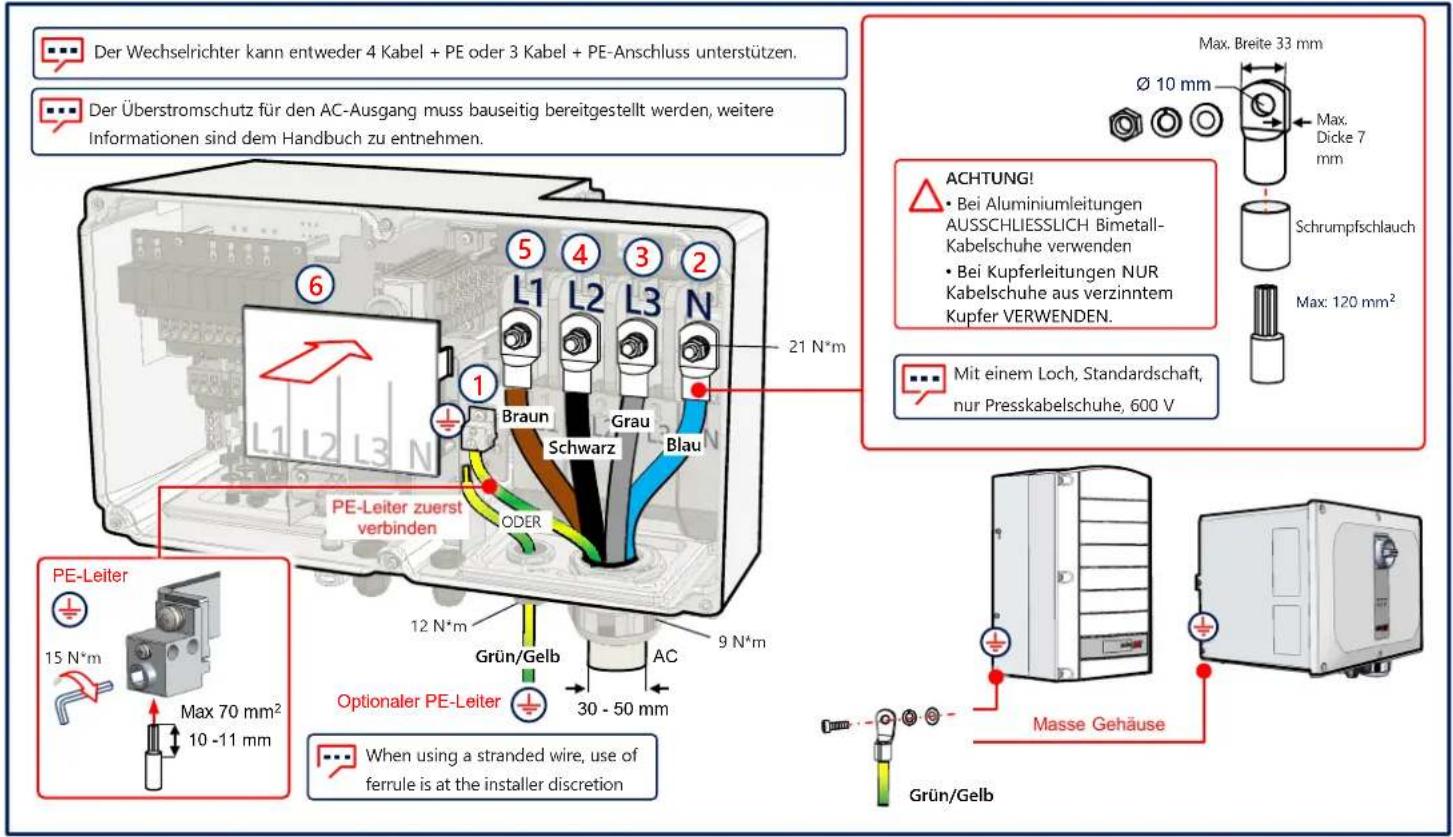

Anschließen von AC und Schutzerdung (PE)

Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen. Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere Informationen sind dem Handbuch zu entnehmen. 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Braun Schwarz Grau Blau ADER PE-Leiter zuerst verbinden 12 N*m Grün/Gelb AC 9 N*m Optionaler PE-Leiter 30 - 50 mm When using a stranded wire, use of ferrule is at the installer discretion Max. Breite 33 mm Ø 10 mm Max. Dicke 7 mm Schrumpfschlauch Max: 120 mm² ACHTUNG! • Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden • Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. Mit einem Loch, Standardschaft, nur Presskabelschuhe, 600 V PE-Leiter 15 N*m Max 70 mm² 10 -11 mm Masse Gehäuse Grün/Gelb

LAN-Verbindung

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-Verbindung mit mehreren Wechselrichtern

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-adrig, abgeschirmt, verdrilltes Paar (0,2 bis 1 mm) 5 3 G A+ B- 4

Verbindung der WLAN-Kommunikation (optional)

solar edge

12

Verbindung über Mobilfunk (optional)

⑤ ↓ ② 5.5 N*m ① ④

Anbringen der Abdeckungen

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solar edge

15

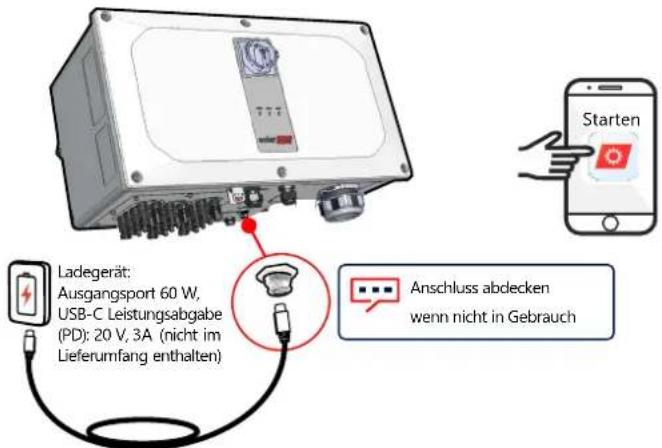

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerät: Ausgangsport 60 W, USB-C Leistungsabgabe (PD): 20 V, 3A (nicht im Lieferumfang enthalten) Anschluss abdecken wenn nicht in Gebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solaredge

16

1
SolarEdge SetApp herunterladen
2
Stromversorgung einschalten
3
Starten und SetApp folgen

GET IT ON Google Play

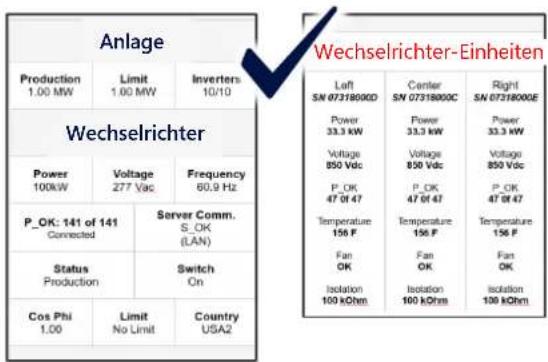

Inbetriebnahme des Primär-Wechselrichters

1
2
3

solar edge SN 7C17FC-8F Inbetriebnahme Land und Sprache > Kopplung > Monitoring Communication > Anlagenkommunikation > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokoll → SolarEdge → SolarEdge Primärgerät RS485-1 → Sekundärgerät(e) erkennen

Anlage Production 1.00 MW Limit 1.00 MW Inverters 10/10 Wechselrichter Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

4

LED-Anzeigen

solaredge

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produkten bitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
