SE66.6KRW00IBNC4 - Panel solar SolarEdge - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inversor trifásico con tecnología Synergy
Marca	SolarEdge
Modelo	SE66.6KRW00IBNC4
Potencia nominal	66,6 kW
Alimentación	Corriente continua (DC) de los paneles solares, corriente alterna (AC) para la red
Comunicación	LAN, Wi-Fi (opcional), RS485, red móvil (opcional)
Aplicación de configuración	SolarEdge SetApp
Herramientas de diseño	SolarEdge Designer, SolarEdge Mapper
Interruptores	Interruptor CA (placa de circuito principal) e interruptor CC (Synergy Manager)
Indicadores luminosos	Verde (producción), Azul (alimentación CA), Rojo (error), Blanco (comunicación)
Puesta a tierra	Puesta a tierra funcional prohibida en polos DC; puesta a tierra de los marcos aceptada
Compatibilidad de módulos	Optimizadores de potencia SolarEdge
Instalación	Montaje en pared, espacio libre requerido para ventilación
Mantenimiento y limpieza	Limpiar el exterior con un paño suave y seco; evitar productos químicos
Seguridad	No cortar los conectores de cable; esperar 5 min después del corte antes de intervenir
Piezas de repuesto y reparabilidad	Contactar al soporte técnico de SolarEdge
Información general	Para Europa, Asia Pacífico y Sudáfrica; sujeto a cambios sin previo aviso

Preguntas frecuentes - SE66.6KRW00IBNC4 SolarEdge

¿Cuáles son los requisitos previos para instalar el inversor SE66.6K?

La instalación requiere una conexión eléctrica conforme, un espacio libre suficiente para la ventilación y el uso de optimizadores de potencia SolarEdge compatibles. Se recomienda utilizar la herramienta SolarEdge Designer para diseñar el sistema.

¿Cómo poner en servicio el inversor?

Descargue la aplicación SolarEdge SetApp en su teléfono inteligente. Ponga el interruptor DC en ON, conecte la batería (si corresponde) y siga las instrucciones de SetApp. Para una puesta en servicio previa sin conexión CA, use un cable USB-C macho-macho (1 m) para alimentar el dispositivo.

¿Qué significa el indicador rojo en el inversor?

El indicador rojo indica un error del sistema. Consulte la aplicación SetApp o la plataforma de supervisión para identificar el problema. Los errores comunes incluyen fallos de comunicación o problemas de tensión.

¿Cómo conectar el inversor a la red Wi-Fi?

Use la aplicación SetApp para configurar la conexión Wi-Fi. Asegúrese de que el enrutador esté al alcance. También puede usar una conexión LAN por cable a través del puerto Ethernet.

¿Puedo usar cables de aluminio para la conexión?

Sí, pero solo con terminales bimetálicos adecuados. Para cables de cobre, use terminales de cobre estañado. No seguir esta regla puede provocar sobrecalentamiento.

¿Cómo realizar la puesta a tierra de la instalación?

Se acepta la puesta a tierra de los marcos de los módulos y del equipo de montaje. En cambio, la puesta a tierra funcional del polo negativo o positivo del lado DC está prohibida porque el inversor es sin transformador.

¿Qué hacer en caso de fallo de comunicación con la plataforma de supervisión?

Verifique las conexiones LAN o Wi-Fi, y asegúrese de que el inversor esté correctamente registrado en la plataforma. Si el problema persiste, contacte al soporte técnico de SolarEdge.

¿Cuál es el procedimiento de seguridad antes de intervenir en el inversor?

Ponga el interruptor CA y el interruptor CC en OFF, luego espere 5 minutos para permitir la descarga de los condensadores. Nunca corte los conectores de cable bajo tensión.

¿Puedo instalar el inversor en exteriores?

El inversor está diseñado para instalación en exteriores, pero debe protegerse de la exposición directa al sol y la lluvia. Respete las distancias de seguridad y los requisitos de ventilación.

¿Dónde encontrar la guía de instalación completa?

La guía de instalación rápida se proporciona con el dispositivo. El manual completo (288 páginas) se puede descargar gratuitamente en el sitio notice-facile.com o directamente en el sitio de SolarEdge.

MANUAL DE USUARIO SE66.6KRW00IBNC4 SolarEdge

Inversor trifásico con tecnología Synergy

Guía rápida de instalación

PN: SExxK-xxxxlxxxx

Para Europa, Asia Pacífico y Sudáfrica Versión 1.3

Leyenda

NOTA

Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto.

¡PRECAUCIÓN!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente.

¡ADVERTENCIA!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente.

No cortar los conectores de los cables

Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge.

Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos

Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC)

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge por SolarEdge en este documento puede afectar la protección proporcionada por el equipo.

Instalación de los optimizadores de potencia

1→2→3→4→5→6

solaredge

1

1

Utilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com

Descargar SolarEdge Mapper para mapear los optimizadores de potencia

[NO TEXT]

[NO TEXT]

solar edge

1 Instalación de los optimizadores de potencia

Completar el registro y layout físico de la planta en el portal de monitorización

4

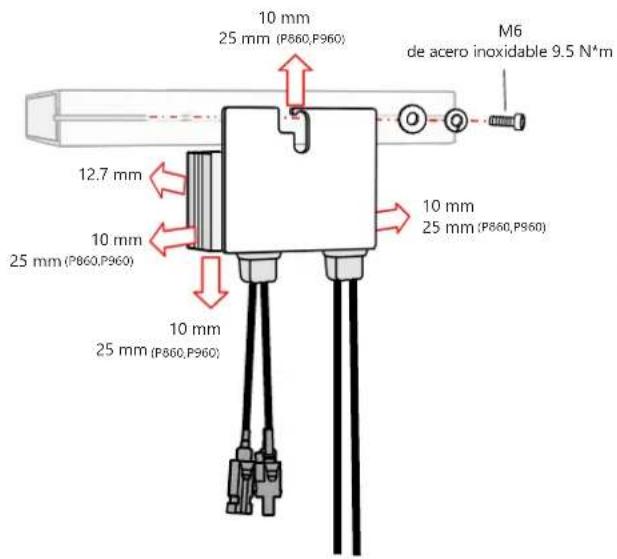

Instalación del optimizador de potencia

Instalación de los optimizadores de potencia

solaredge

2

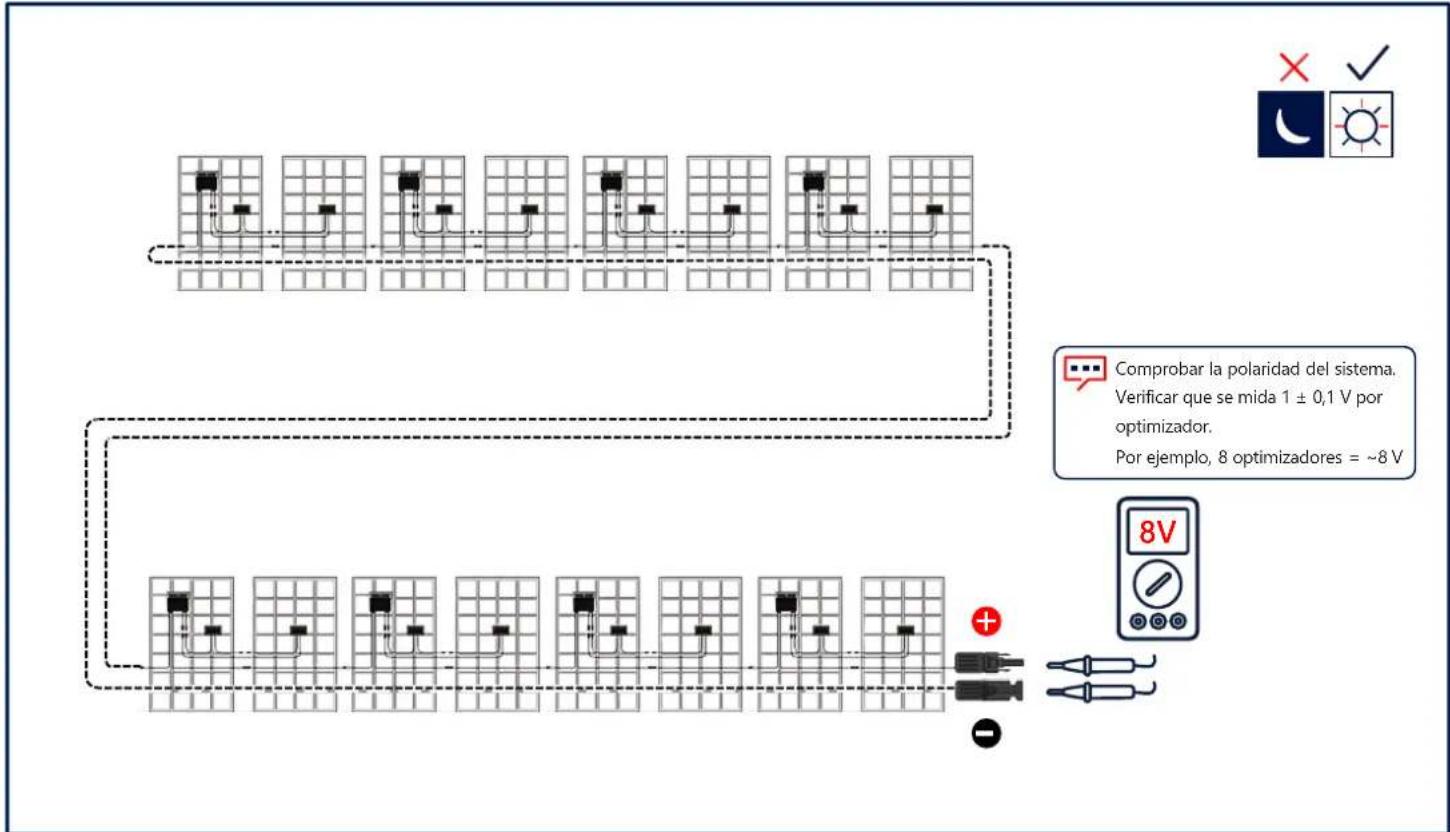

Conexión del sistema de FV

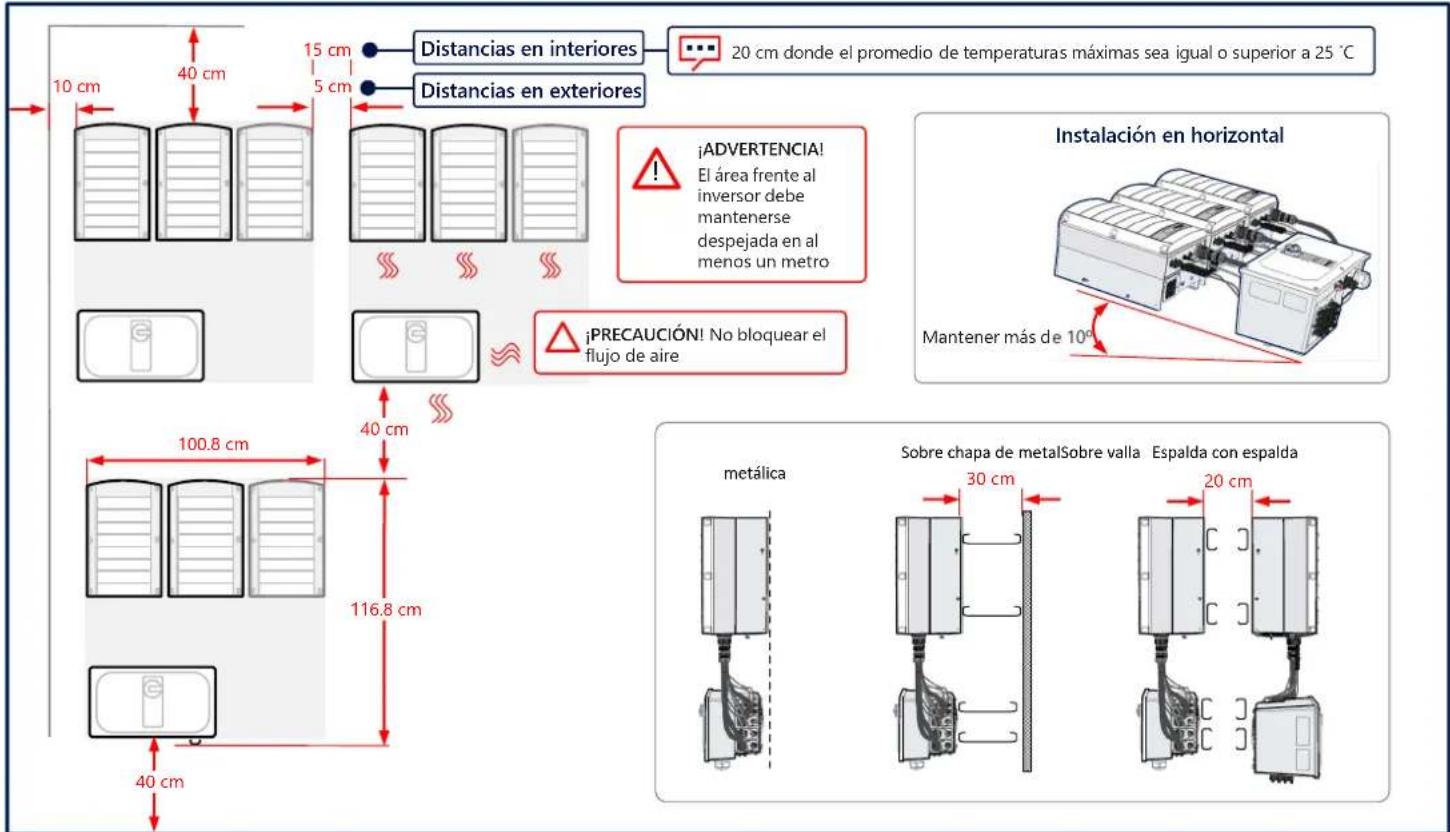

Mantener las distancias

solaredge

solaredge

4

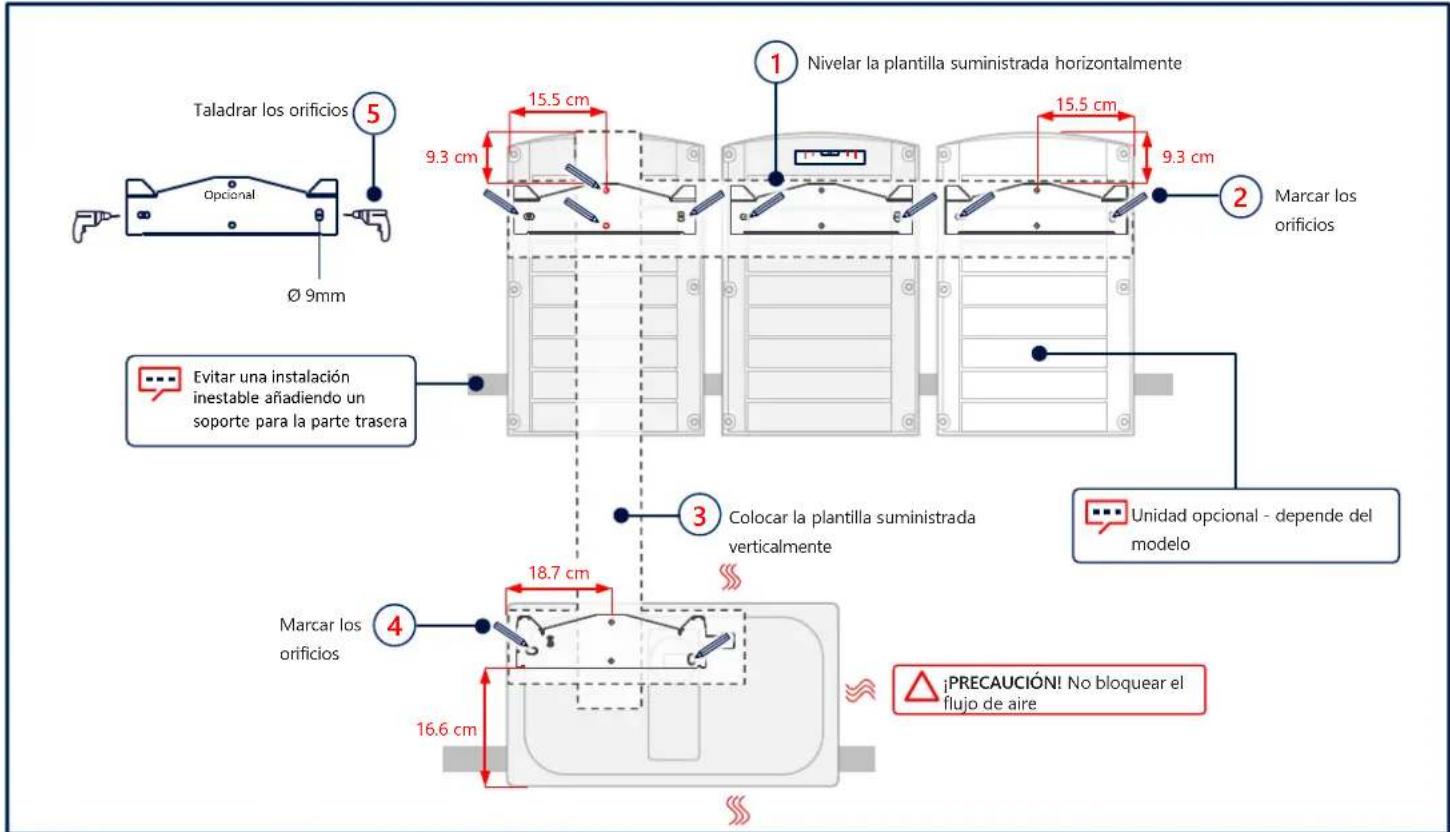

Marcar y perforar los orificios

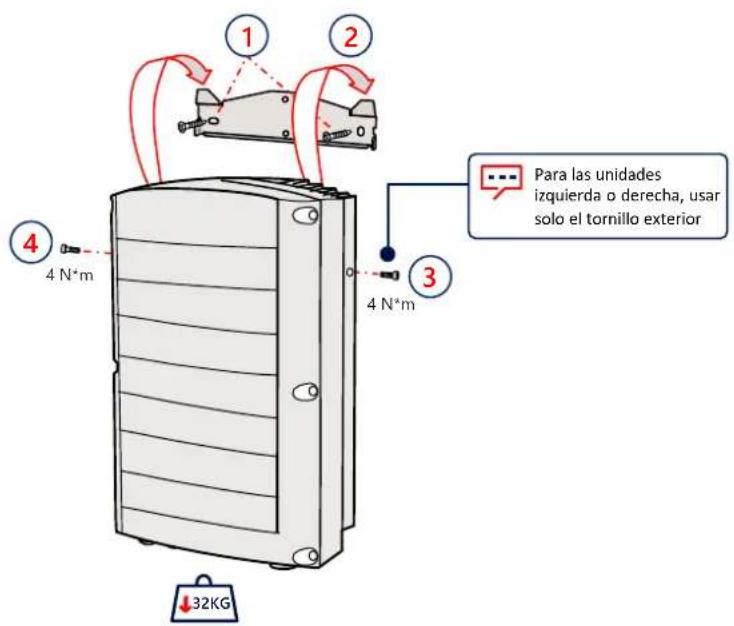

Montaje de las unidades

solaredge

5

solaredge

6

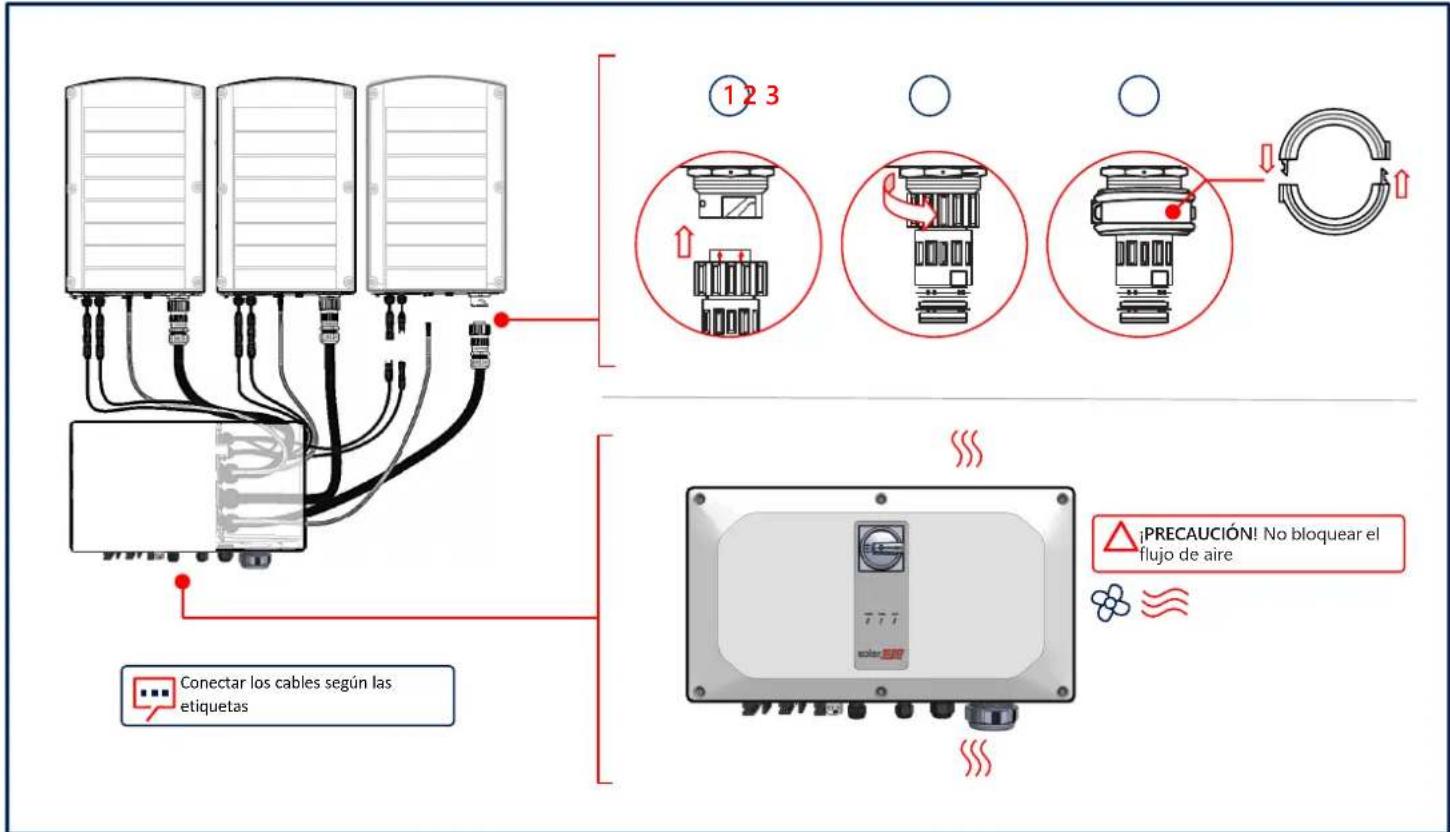

Conexión del cableado de interconexión

Retirar las tapas

solaredge

7

solar edge

8

Conexión de strings fotovoltaicos a una entrada de CC única

solaredge

8

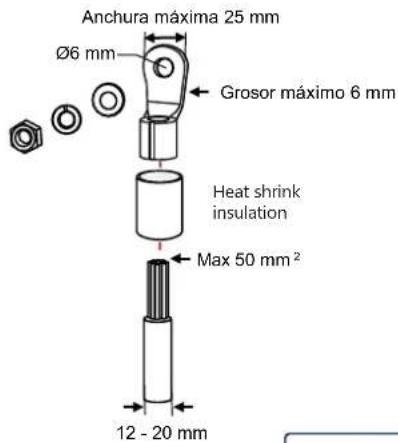

¡PRECAUCIÓN!

• Para cables de aluminio utilizar SOLO terminales bimetálicos
• Para cables de cobre utilizar SOLO terminales estañados de cobre

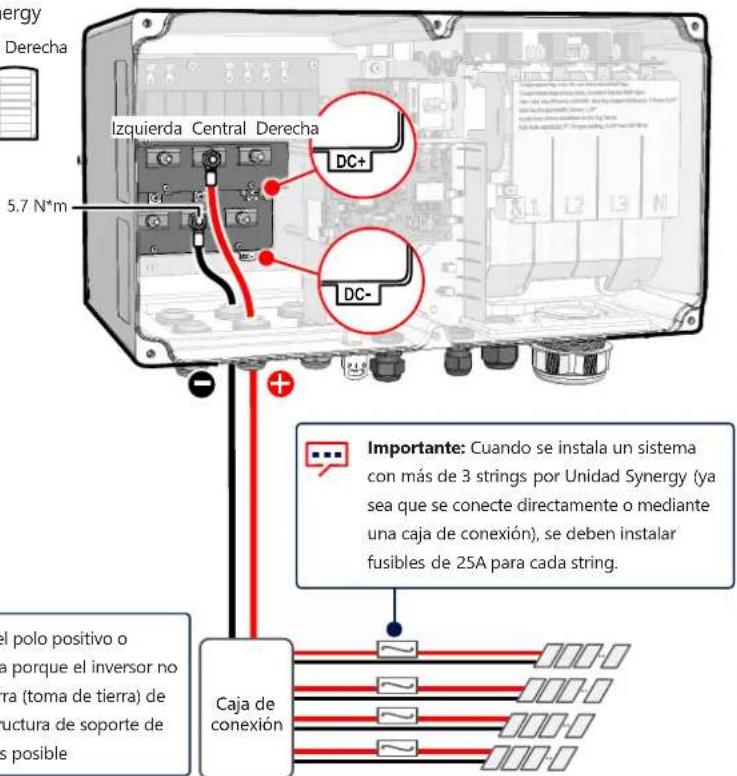

Unidades Synergy

Izquierda Central Derecha

La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posible

solar edge

9

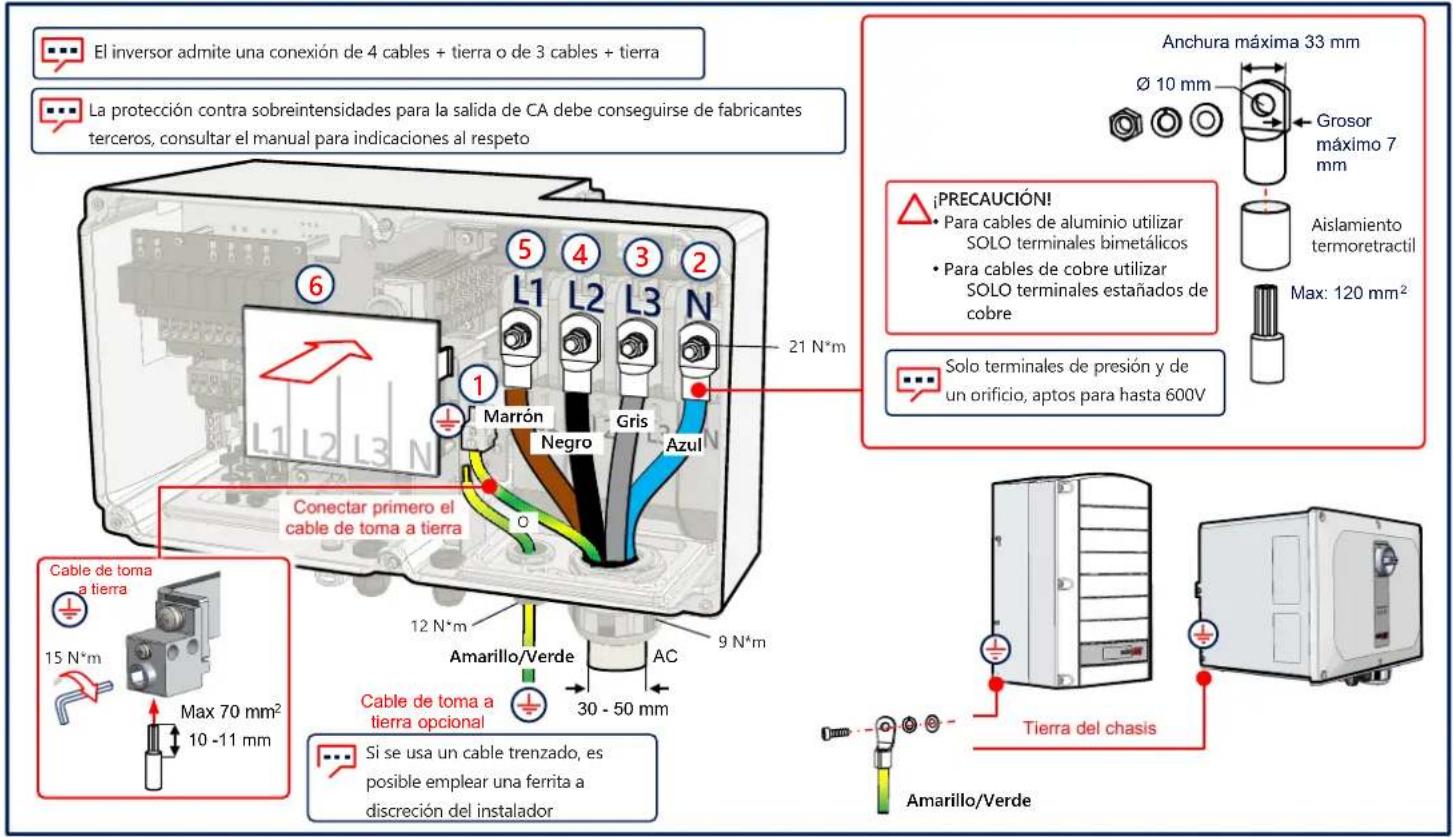

Conexión de CA y toma a tierra (PE)

Comunicación LAN

solar edge

10

solaredge

11

Conexión RS485 entre múltiples inversores

Conexión para la comunicación Wi-Fi (opcional)

solar edge

12

Conexión para la comunicación móvil (opcional)

Instalación de las tapas

solaredge

14

solar edge

15

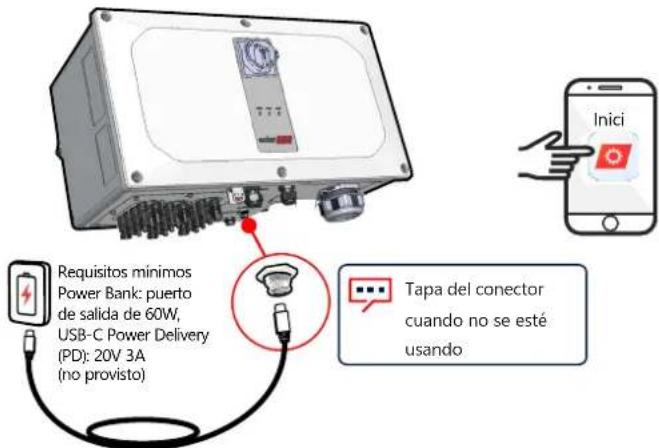

Puesta en marcha previa sin alimentación CA (opción 1)

Descargar SolarEdge SetApp

Poner en ON (1) los interruptores

Conectar la Power Bank

Iniciar y seguir las instrucciones en SetApp

1 metro, macho a macho, USB-C (no provisto)

Puesta en marcha con alimentación CC y CA (opción 2)

solaredge

16

Descargar SolarEdge SetApp

Encender la alimentación

Iniciar y seguir las instrucciones en SetApp

solar edge

17

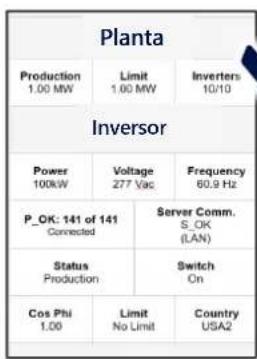

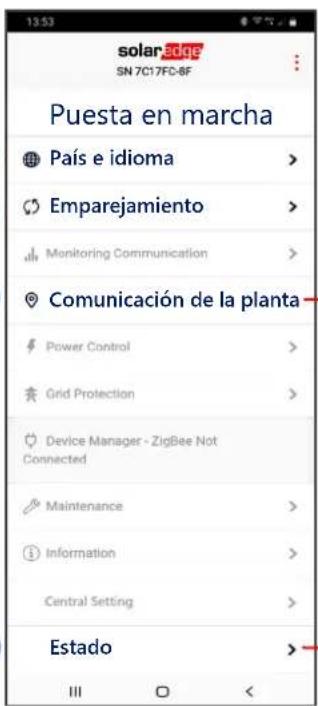

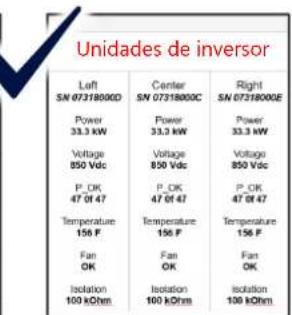

Puesta en marcha del inversor líder

1
2
3

RS485-1 → Protocolo → SolarEdge → Líder SolarEdge RS485-1 → Detección de Seguidores

4

Indicaciones LED

solaredge

POTENCIA COMUNICACIÓN ERROR

Verde Azul

Rojo

El sistema está produciendo energía

La CA está conectada pero el sistema no está generando energía

El inversor está comunicando con el portal de monitorización

Error del sistema

solaredge

Información de Contacto de Asistencia Técnica

En caso de algún problema con los productos

SolarEdge por favor contacte con nuestra asistencia técnica:

Sujeto a cambios sin previo aviso.

Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.

solaredge
