| Typ produktu | Podlahový mycí stroj |
| Značka | Kärcher |
| Model | BD 3812 C Bp |
| Rozměry (D x Š x V) | 940 x 500 x 1100 mm |
| Celková přípustná hmotnost | 48 kg |
| Přepravní hmotnost | 36 kg |
| Napájení | Lithium-iontová baterie 25,9 V / 22 Ah |
| Integrovaná nabíječka | 220–240 V / 50–60 Hz / 300 W |
| Pracovní šířka | 380 mm |
| Průměr kartáče | 380 mm |
| Objem nádrže na čistou vodu | 12 L |
| Objem nádrže na špinavou vodu | 12 L |
| Teoretická čisticí plocha | 1520 m²/h |
| Výkon motoru kartáče | 260 W |
| Výkon sacího motoru | 280 W |
| Průměrný příkon | 500 W |
| Otáčky kartáče | 180 ot/min |
| Hladina akustického tlaku | 65 dB(A) |
| Vibrace (celková hodnota) | <2,5 m/s² |
| Provozní teplota | 0 až 40 °C |
| Eco režim | Ano (snížené otáčky kartáče a sání) |
| Údržba a čištění | Pravidelně čistěte filtr čisté vody, sítko na vlákna, sací lišty a kartáč |
| Záruka | Dle podmínek distributora (viz návod) |
Často kladené otázky - BD 3812 C Bp Kärcher
Dotazy uživatelů ohledně BD 3812 C Bp Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Automatický mycí stroj ve formátu PDF zdarma! Najděte svůj návod BD 3812 C Bp - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BD 3812 C Bp značky Kärcher.

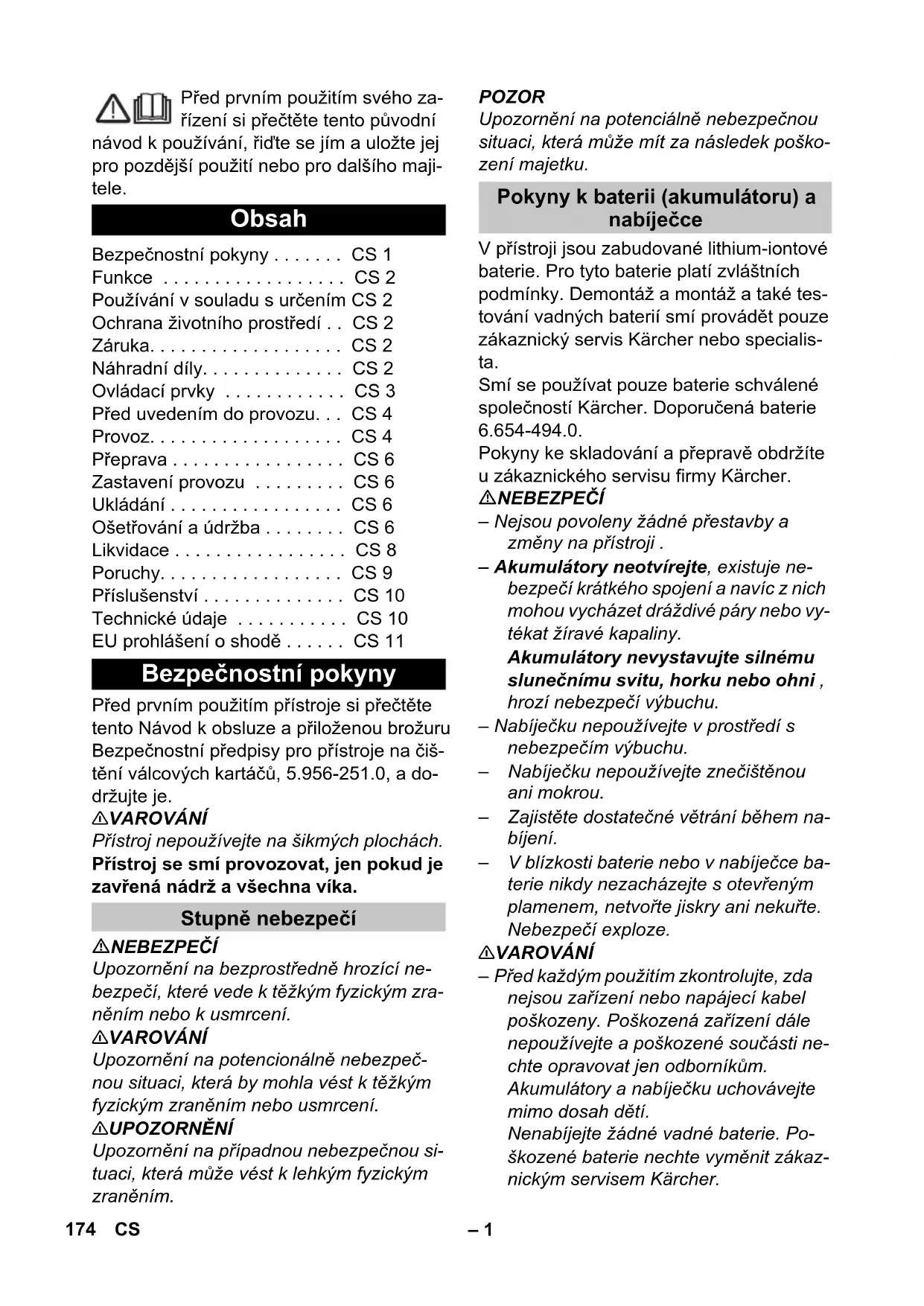

NÁVOD K OBSLUZE BD 3812 C Bp Kärcher
Před prvním použitím svého za- řízení si přečtěte tento původní
návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.
Obsah
Bezpečnostní pokyny ..... CS 1
Funkce CS 2
Používání v souladu s určením CS 2
Ochrana životního prostředí .. CS 2
Záruka. CS 2
Náhradní díly. CS 2
Ovládací prvky CS 3
Před uvedením do provozu... CS 4
Provoz. CS 4
Přeprava CS 6
Zastavení provozu ..... CS 6
Ukládání CS 6
Ošetřování a údržba ..... CS 6
Likvidace CS 8
Poruchy.... CS 9
Příslušenství ...... CS 10
Technické údaje CS 10
EU prohlášení o shodě ..... CS 11
Bezpečnostní pokyny
Před prvním použitím přístroje si přečtěte tento Návod k obsluze a přiloženou brožuru Bezpečnostní předpisy pro přístroje na čiš-tění válcových kartáčů, 5.956-251.0, a do-držujte je.
⚠VAROVÁNÍ
Přístroj nepoužívejte na šikmých plochách.
Přístroj se smí provozovat, jen pokud je zavřená nádrž a všechna víka.
Stupně nebezpečí
⚠NEBEZPEČÍ
Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.
⚠VAROVÁNÍ
Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.
⚠UPOZORNĚNÍ
Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.
POZOR
Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.
Pokyny k baterii (akumulátoru) a nabíječce
V přístroji jsou zabudované lithium-iontové baterie. Pro tyto baterie platí zvláštních podmínky. Demontáž a montáž a také testování vadných baterií smí provádět pouze zákaznický servis Kärcher nebo specialista.
Smí se používat pouze baterie schválené společností Kärcher. Doporučená baterie 6.654-494.0.
Pokyny ke skladování a přepravě obdržíte u zákaznického servisu firmy Kärcher.
⚠NEBEZPEČÍ
– Nejsou povoleny žádné přestavby a změny na přístroji.
- Akumulátory neotvírejte, existuje nebezpečí krátkého spojení a navíc z nich mohou vycházet dráždivé páry nebo vytékat žíravé kapaliny.
Akumulátory nevystavujte silnému slunečnímu svitu, horku nebo ohni, hrozí nebezpečí výbuchu.
– Nabíječku nepoužívejte v prostředí s nebezpečím výbuchu.
– Nabíječku nepoužívejte znečištěnou ani mokrou.
- Zajistěte dostatečné větrání během nabíjení.
- V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze.
⚠VAROVÁNÍ
– Před každým použitím zkontrolujte, zda nejsou zařízení nebo napájecí kabel poškozeny. Poškozená zařízení dále nepoužívejte a poškozené součásti nechte opravovat jen odborníkům.
Akumulátory a nabíječku uchovávejte mimo dosah dětí.
Nenabíjejte žádné vadné baterie. Poškozené baterie nechte vyměnit zákaznickým servisem Kärcher.
- Nevyhazujte poškozené baterie do do- movního odpadu, informujte zákaznic- ký servis Kärcher. - Zamezte styk s tekutinou vytékající z poškozených akumulátorů. Při náhod- ném styku s touto tekutinou příslušné místo opláchněte vodou. Při zasažení očí ještě vyhledejte lékařskou pomoc.
⚠UPOZORNĚNÍ
– Je nezbytné dodržovat tento provozní návod. Postupujte podle doporučení zákonodárce při nakládání s bateriemi.
– Napětí sítě musí odpovídat napětí uvedenému na identifikačním štítku přístroje.
– Nabíječku používejte pouze k nabíjení schválených akumulátorů.
- Akumulátor by měl být provozován pouze s tímto přístrojem, je zakázáno a nebezpečné používat jej k jiným účelům.
Bezpečnostní zařízení
Pokud je uvolněn bezpečnostní spínač, vypne se pohon kartáčů.
Funkce
Podlahový mycí stroj s odsáváním se používá na mokré čištění rovných podlah. Nastavením množství vody lze přístroj snadno přizpůsobit na jakékoliv čištění. Pracovní záběr 380 mm a kapacita nádrže na čerstvou a znečištěnou vodu 12°l umožňují efektivní čištění při vysoké době nasazení. Baterii lze nabíjet nabíječkou připojenou k zásuvce s napětím 230 V.
Používání v souladu s určením
Přístroj je vhodný k použití v průmyslových i jiných velkých zařízeních, např. v hotelech, školách, nemocnicích, v továrnách, obchodech, úřadech a půjčovnách. Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze. – Přístroj lze používat pouze k čištění hladkých podlah, které nejsou citlivé na vlhkost. – Tento přístroj je určen k použití v interiérech.
– Přístroj není vhodný k čištění zmrzlých podlah (např. v chladírnách).
– Pro přístroj se smí používat pouze originální příslušenství a originální náhradní díly.
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.
Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k to-muto účelu určených.
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obrat’te na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.
Náhradní díly
– Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.
– Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

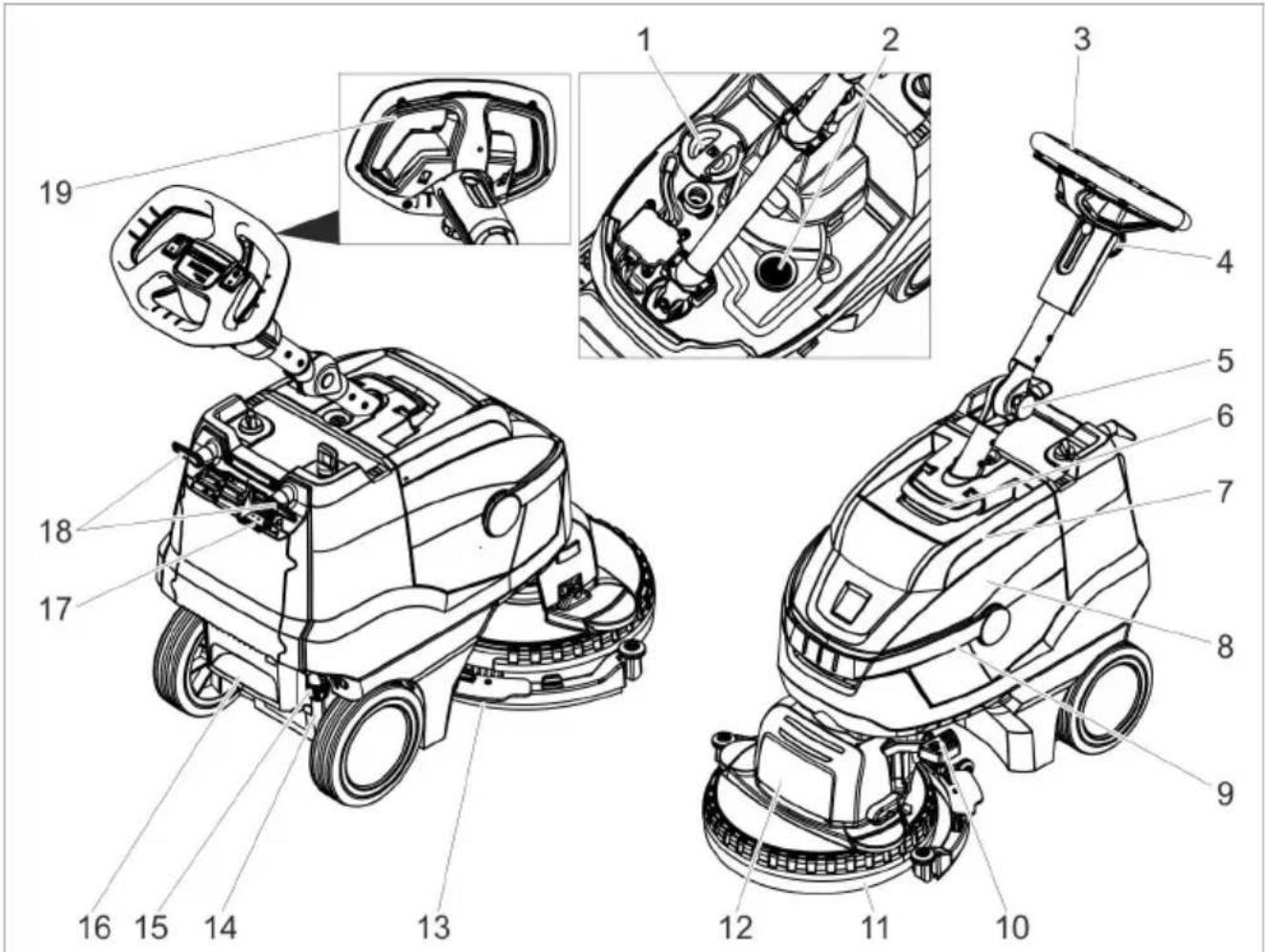

Ovládací prvky
1 Víko zásobníku na čerstvou vodu
2 Sítko na vlákna
3 Posuvné rameno
4 Hvězdicová rukojeť, nastavení výšky posuvného ramena
5 Hvězdicová rukojeť, pracovní poloha posuvného ramena
6 Odblokování, víko nádrže na znečištěnou vodu
7 Víko nádrže na špinavou vodu
8 Nádrž na špinavou vodu
9 Držadlo zásobníku na znečištěnou vodu
10 Pedál pro zvedání sací lišty
11 Chránič proti rozstřiku
12 Čisticí hlavice
13 Sací lišta
14 Ukazatel stavu čisté vody
15 Spojka pro vypuštění čisté vody
16 Nášlapný žlab
17 Displej nabíjení baterie
18 Kabelový hák, otočný
19 bezpečnostní vypínač

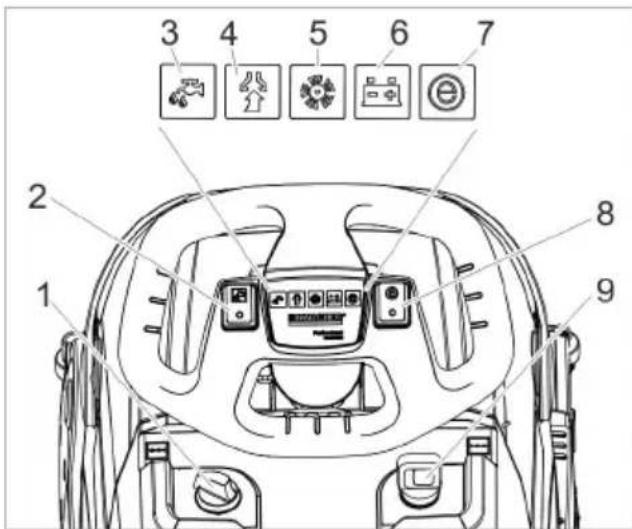

Barevné označení
– Obslužné prvky čisticího procesu jsou žluté.
– Obslužné prvky údržby a servisních oprav jsou světle šedé.
1 Dávkování čisticího roztoku
2 Spínač čisticího roztoku
3 Světelná kontrolka nanášení čisticího prostředku
4 Kontrolka sání
Zelená: Sací turbína v provozu
Oranžová, bliká: Sací turbína je přetížená
5 Kontrolka pohonu kartáče
Zelená: Kartáč se otáčí
Oranžová, bliká: Kartáč je přetížený
6 Displej stavu baterie
Zelená: Baterie je nabitá
Oranžová: Baterie je téměř vybitá
Červená: Přístroj se vypíná - nabijte baterii
7 Kontrolka Eco Mode
8 Spínač Eco Mode
9 Spínač přístroje
Před uvedením do provozu
Nabíjení baterií
Upozornění:
Přístroj je vybaven ochranou proti úplnému vybití, tzn. je-li dosažena nejmenší přípustná kapacita, lze dojde k vypnutí přístroje.
Nabíjení trvá ca. 3 hodin.
Nabíječka ukončí proces nabíjení automaticky.
V případě potřeby lze přístroj také znovu použít před úplným nabitím baterie.
→ Zapojte sít'ovou zástrčku do zásuvky.

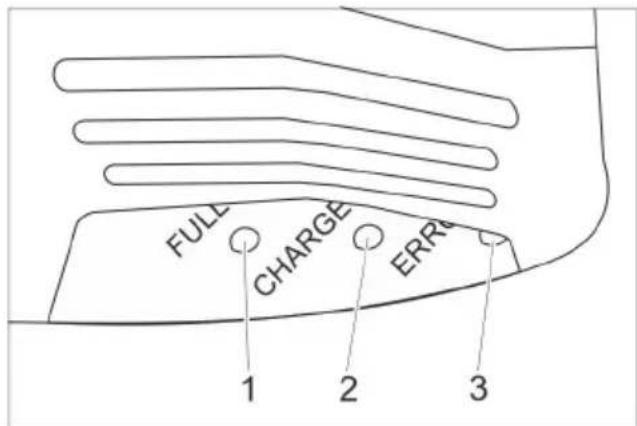

Displej nabíjení baterie
2 Baterie se nabíjí (žlutá, bliká)
3 Porucha (červená)
Provoz
→ Uvolněte hvězdicovou rukojeť pro přepravní polohu.
→ Posuvné rameno nastavte na požadovanou výšku.
→ Utáhněte hvězdicovou rukojeť.
→ Vyměňte kotoučový kartáč (viz kapitolu "Péče a údržba").
Plnění provozními materiály
POZOR
Nebezpečí poškození. Používejte pouze doporučené čisticí prostředky. V případě použití jiných čisticích prostředků hrozí provozovateli zvýšené riziko ohledně provozní bezpečnosti, nebezpečí nehod a snížení životnosti zařízení. Používejte pouze čisticí prostředky, které neobsahují rozpouštědla, chlorovodíkové a fluorovodíkové kyseliny. Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.
Upozornění:
Nepoužívejte silně pěnící čisticí prostředky. Dbejte na pokyny dávkování.
→ Vyklopte rukojeť pro prénášení nádrže na znečištěnou vodu.
→ Vyjměte nádrž na znečištěnou vodu a odstavte ji stranou.
→ Sejměte víko z nádrže na čerstvou vodu.
→ Naplňte čerstvou vodou (maximálně 50 °C).
→ Přidejte čistidlo. Dbejte pokynů k dávkování.
Doporučené čisticí prostředky:
| Použití Čisticí pro- | středky |
| Udržovací čištění(i u podlah choulostivýchna alkálie) | RM 745RM 746 |
| Čištění znečištění mast-notou | RM 69 ES ASFRM 69 ASF |
| Základní čištění (stripo-vání) tvrdých obkladůodolávajících alkáliím | RM 752 |
| Základní čištění (stripo-vání) linolea | RM 754 |
| Čisticí prostředek, kyselý | RM 751 |
| Dezinfekční čištění RM 7 | 32 |
Čisticí prostředky lze obdržet v odborných obchodech.
→ Víko nádrže na čistou vodu zavřete.
→ Nádrž na znečištěnou vodu nasad'te zpět na přístroj.
Nastavení
→ Uvolněte hvězdicovou rukojeť pro na-stavení výšky posuvného ramene.
→ Nastavte posuvné rameno na požadovanou výšku.
→ Utáhněte hvězdicovou rukojeť.
→ Nastavte dávkování čisticího roztoku podle znečištění a typu podlahové krytiny.
→ Nastavte spínač Eco Mode do požadované polohy.
Normální provoz: Přístroj pracuje s maximální rychlostí otáčení kartáčů a na nejvyšší sací výkon.
Eco: Přístroj pracuje se sníženou rychlostí otáčení kartáčů a sníženým sacím výkonem. Přitom se také sníží spotřeba energie. Zvýší se možná doba použití na jedno nabití baterie.
Čištění přístroje
POZOR
Nebezpečí poškození podlahové krytiny. Nepracujte se strojem na místě.
Nebezpečí poškození. Zvedněte sací válec před tažením přístroje na delší vzdálenost směrem zpět.
→ Hlavní spínač nastavte na „l“.
→ Zapněte spínač čisticího roztoku.
→ Ke snížení sacího válce sešlápněte pedál sloužící ke zvedání/spouštění současně směrem dolů a doleva a vyčkejte, dokud se nevrátí zpět nahoru.
Zatáhněte za bezpečnostní spínač směrem k posuvnému ramenu, zapne se pohon kartáčů a aplikace čisticího roztoku (pokud je nastaveno).
→ Zařízení posunujte po ploše určené k vyčištění.
→ Povolte bezpečnostní spínač.
→ Se zařízením jed'te vpřed ještě 1-2 m, aby byl vysát zbytek vody.
→ Ke zvýšení sacího válce sešlápněte pedál pro pohyb sacího válce směrem dolů.
→ Hlavní spínač nastavte na „0“.
Vyprázdnění nádrže na špinavou vodu
⚠VAROVÁNÍ
Dodržujte místní předpisy o zacházení s odpadní vodou.
→ Překlopte rukojeť nádrže na znečištěnou vodu směrem nahoru a nechte ji zaaretovat.
→ Vyjměte nádrž na znečištěnou vodu.
→ Sejměte víko z nádrže na odpadní vo-
du.

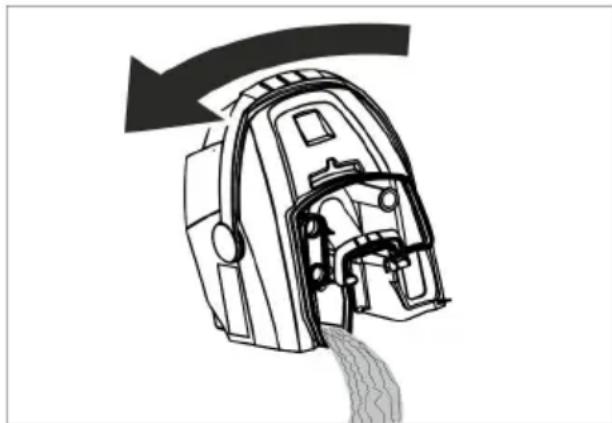

→ Vyprázdnění nádrže na špinavou vodu. Nádrž na znečištěnou vodu při vyprazdňování vychylte do stran tak, aby se nádrž zcela vyprázdnila.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Nádrž na znečištěnou vodu opět na-sadte na zařízení.
Vyprázdnění nádrže s čistou vodou
⚠VAROVÁNÍ
Dodržujte místní předpisy o zacházení s odpadní vodou.

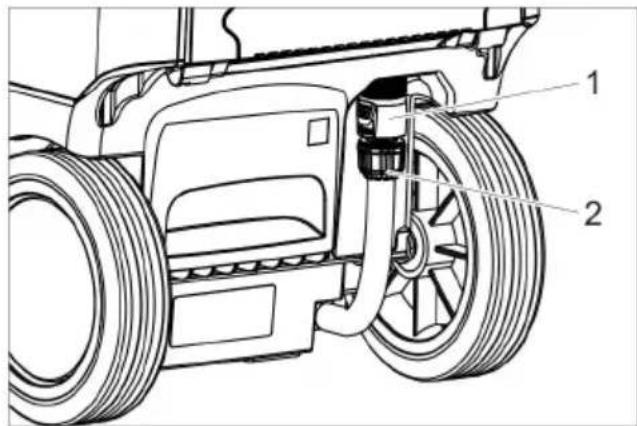

1 Spojka pro vypuštění čisté vody
2 Ukazatel stavu čisté vody
→ Posuňte spojku dolů.
→ Odpojte hadici ukazatele stavu naplnění a sklopte ji dolů.
Ochrana proti zamrznutí
Při nebezpečí mrazu:
→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Na chvíli spustte provoz prístroje s prázdnou nádrží na čistou vodou, aby došlo také vyprázdnění vodního systému v zařízení.
→ Přístroj umístěte v prostoru chráněném proti mrazu.
Překlopte posuvné rameno
Chcete-li zmenšit potřebný prostoru při pře-pravě a skladování, je možné posuvné ra-meno překlopit.
→ Povolte hvězdicovou rukojeť přepravní polohy.
→ Překlopte posuvné rameno zcela dopředu.
→ Utáhněte hvězdicovou rukojeť.
Přeprava
⚠UPOZORNĚNÍ
Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.
→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.
Zastavení provozu
→ Před několikatýdenními provozními přestávkami baterii úplně nabijte.
→ Hlavní spínač nastavte na „0“.
POZOR
Nebezpečí poškození baterie následkem hlubokého vybití.
Hlavní spínač musí být během provozních přestávek vždy v poloze „0“.
Ukládání
⚠UPOZORNĚNÍ
Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.
Toto zařízení smí být uskladněno pouze v uzavřených prostorách.
Ošetřování a údržba
⚠️NEBEZPEČÍ
Nebezpečí úrazu. Před jakoukoli prací na přístroji otočte přístrojový spínač do polohy „0“ a vytáhněte napájecí zástrčku nabíječky.
POZOR
Nebezpečí poškození zařízení vytékající vodou. Před pracemi na zařízení vypustěte špinavou vodu a zbytek čisté vody.
→ Přístroj odstavte na rovné ploše.
Plán údržby
Po skončení práce
POZOR
Nebezpečí poškození. Zařízení nepostři- kujte vodou a nepoužívejte agresivní čisticí prostředky.
→ Vypust'te špinavou vodu.
Sejměte víko nádrže na znečištěnou vodu a vodou opláchněte vnitřní část víka a plovák.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Vyčistěte sací lištu.
→ Přístroj zvenku otřete vlhkým hadříkem namočeným v mírném čisticím roztoku.
→ Sací manžety vyčistěte, zkontrolujte jejich opotrebení a v případě nutnosti je vyměňte.

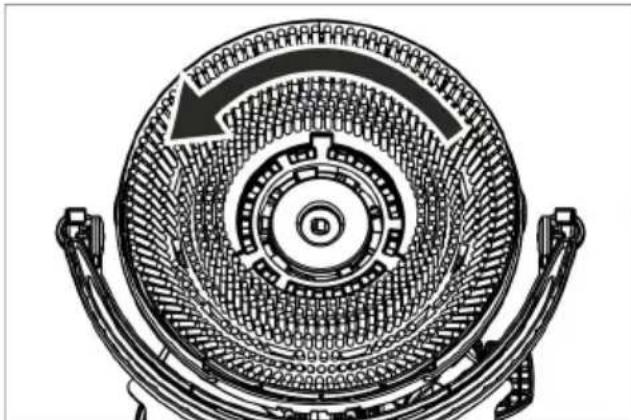

→ Čištění kartáče.
→ Zkontrolujte opotrebení kartáčů a v prípadě potřeby je vyměňte ((viz "údržbové práce").
→ Baterie v případě potřeby nabijte.

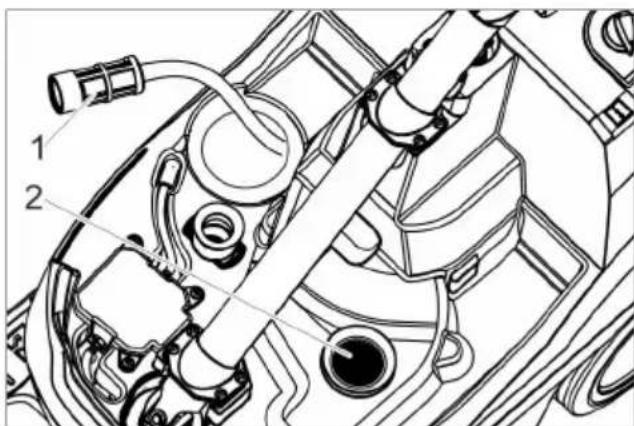

Týdenní

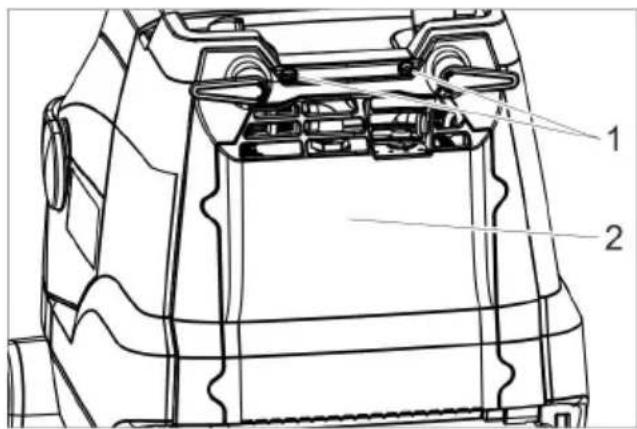

1 Filtr čerstvá voda
2 Sítko na vlákna
→ Filtr čisté vody vyčistěte.
→ Vyčistěte sítko na vlákna.
Měsíční
→ Zkontrolujte stav těsnění mezi nádrží na špinavou vodu a víkem a v případě nutnosti těsnění vyměňte.
Roční
→ U oddělení služeb zákazníkům zajistěte předepsanou inspekci.
Údržba

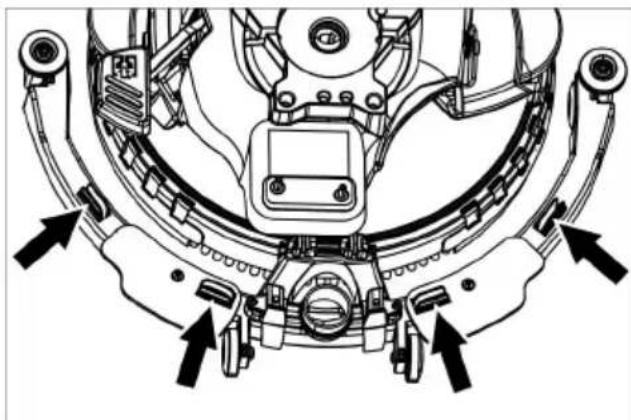

Výměna chlopní
→ Upevňovací prvky stiskněte směrem k sobě a vytáhněte sací manžety ze sacího válce směrem dolů.
→ Vytáhněte sací manžety z držáku.
Upozornění:

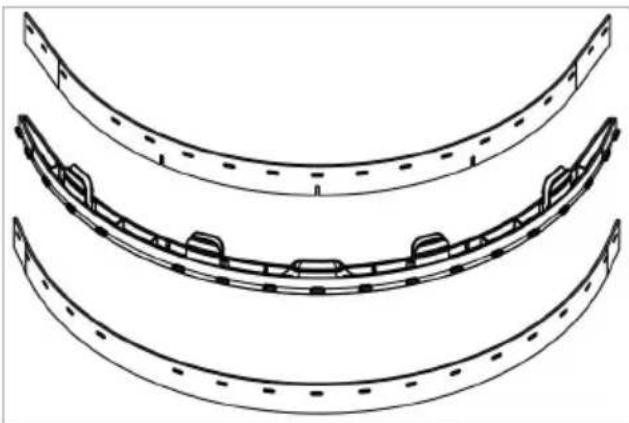

Sací manžety jsou díky vzoru otvorů zajištěny proti zaměně. Není možné je otočit a znovu použít.
→ Výměna sacích manžet.
→ Nasad'te držák sacích manžet na sací válec a nechte jej zaaretovat.
Výměna kartáče
→ Vyprázdnění nádrže na čerstvou vodu.
→ Vyjměte nádrž na znečištěnou vodu.
→ Zařízení nakloňte dozadu a odložte na posuvné rameno.
→ Otočte kartáč proti směru hodinových ručiček a sejměte jej.
→ Přiložte jiný kartáč a otáčejte jím ve směru hodinových ručiček.

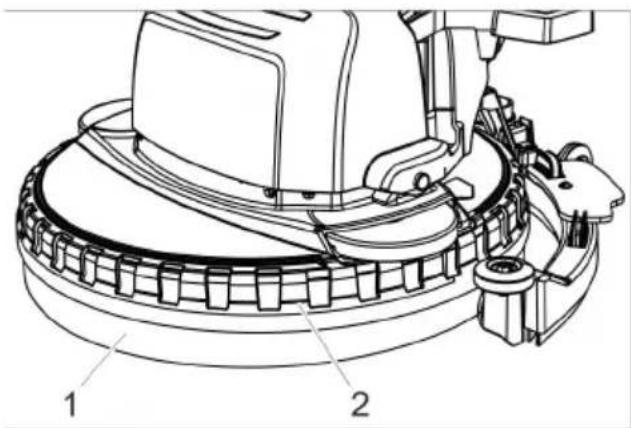

Vyměňte ochranu proti postřiku Smlouva o údržbě
1 Chránič proti rozstřiku
2 Přídržný kroužek
→ Přídržná kroužek vytáhněte směrem nahoru společně s čisticí hlavou.

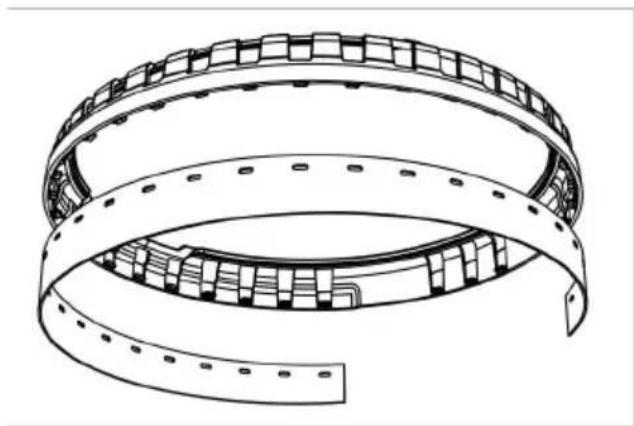

→ Opotřebenou ochranu proti postřiku povolte z přídržného kroužku a zlikvidujte.
→ Přitiskněte novou ochranu proti postřiku na kolíky přídržného kroužku.
→ Upevněte přídržný kroužek k čisticí hla-vě.
K zajištění spolehlivého provozu zařízení lze s příslušným prodejním oddělením společnosti Kärcher uzavírat servisní smlouvy.
Likvidace
Vymontujte baterii
⚠NEBEZPEČÍ
Demontáž baterie smí provádět pouze zákaznický servis Kärcher nebo specialista. Posouzení, zda je baterie poškozená, musí provést výhradně autorizovaný zákaznický servisní technik.
Při manipulaci s akumulátory je nezbytné dodržet pokyny v kapitole "Bezpečnostní pokyny".
→ Vyšroubujte 2 šrouby.
→ Kryt sklopte směrem dolů.
→ Povolte a vyjměte zástrčku baterie.
→ Vyjměte baterii.
→ Opotřebované akumulátory zlikvidujte dle platných předpisů.
Poruchy
⚠ NEBEZPEČÍ
Nebezpečí úrazu. Před jakoukoli prací na přístroji otočte přístrojový spínač do polohy „0“ a vytáhněte napájecí zástrčku nabíječky.
POZOR
Nebezpečí poškození zařízení vytékající vodou. Před pracemi na zařízení vypustte špinavou vodu a zbytek čisté vody.
Při poruchách, které nelze odstranit podle této tabulky, se obrat'te na oddělení služeb zákazníkům.
| Porucha Odstranění | |
| Přístroj nelze nastartovat Zapněte | přístrojový spínač, počkejte 3 sekundy, zkontrolujte stav nabití baterie. |
| Nedostatečné množství vody Zkontrolujte množství čisté vody, v případě potřeby nádrž doplňte. | |
| Nedostatečný sací výkon Spustite | sací lištu. |
| Nedostatečný účinek čištění Zkontrolujte vhodnost použití typu kartáče a čisticího prostředku. | |
| Kartáč se netočí Zatáhněte za bezpečnostní spínač k volantu. | |
Příslušenství
Pro různé aktuálně požadované čisticí funkce může být přístroj vybaven různým příslušenstvím. Informujte se v našem ka-
talogu nebo nás navštivte na internetu na adrese www.kaercher.com.
| Označení C. dílu Popis | ||
| Kotoučový kartáč, bílý 6 907- | 154,0 K leštění | a udržovacímu čištění choulostivých podlah. |
| Kotoučový kartáč, červený (střední, standard) | 6 907-151,0 K | čištění málo znečištěných nebo choulosti-vých podlah. |
| Kotoučový kartáč, černý (tvrdý) | 6 907-152,0 | K čištění velmi silně znečištěných podlah. |
| Kotoučový kartáč, přírodní (měkký) | 6 907-153,0 K | leštění podlah. |
| Nosný talíř na plstěné kotouče | 6 907-150,0 K | upevnění tamponů. |
| Plstěný kotouč, mikrovlákno | 6 905-060,0 O | bzvláště vhodný na čištění linolea a dlaždic z jemné kameniny. |
| Plstěný kotouč, černý 6 369- | 001,0 Základní | čištění PVC, vinylu, polymerových nátěrů, tmavého mramoru, žuly, terrazza hlad-ce broušeného. |
| Plstěný kotouč, zelený 6 369- | -002,0 Běžné | čištění všech podlah odolných vůči vodě. |
| Plstěný kotouč, červená 6 369- | -003,0 Zákla | dní čištění linolea, dlaždic, slínku, kame-niny z jemného kamene. |
| Diamantový kotouč, bílí 6 371- | 1-250,0 K leštění podlah. | |
| Diamantový kotouč, žlutý 6 371-251,0 Na o | dstraňování jemných škrábanců. | |
| Diamantový kotouč, zelený 6 371-235,0 K | čištění velmi silně znečištěných podlah. | |
| Plnicí hadice 6 680-124,0 K | plnění nádrže | na čistou vodu |
| Sada sacích manžet 4 037-059,0 Jako náhrada | ||
| Sací lišta | 4 037-067,0 Jako náhrada | |
Technické údaje
| výkon | ||
| Jmenovité napětí | V | 25,9 |
| Kapacita baterií | Ah (5 h) | 22 |
| Typ baterie | Li-lonty | |
| Průměrný příkon | W 500 | |
| Výkon sacího motoru | W 280 | |
| Výkon motoru kartáčů | W 260 | |
| Rozsah provozních teplot | °C | 0...40 |
| Vysávání | ||
| Sací výkon, množství vzduchu | l/s | 20 |
| Sací výkon, podtlak | kPa | 8 |
| Čisticí kartáče | ||
| Pracovní šířka | mm 380 | |
| Průměr kartáčů | mm 380 | |
| Počet otáček kartáčů | 1/min. | 180 |
| Nabíječka | ||
| Napětí | V/Hz | 220...240/50...60 |
| Odebíraný výkon | W 300 | |
| Rozměry a hmotnost | ||
| Teoretický plošný výkon | m^2/h | 1520 |
| Objem nádrže na čistou/špinavou vodu | l | 12 |
| Povolená celková hmotnost | kg | 48 |
| Přepravní hmotnost | kg | 36 |
| Délka x Šířka x Výška | mm 940 | 0x500x1100 |
| Zjištěné hodnoty dle EN 60335-2-72 | ||
| Celková hodnota kmitání | m/s^2 | <2,5 |
| Kolísavost K | m/s^2 | 0,2 |
| Hladina akustického tla-ku L_pA | dB(A) | 65 |
| Kolísavost K_pA | dB(A) | 2 |
| Hladina akustického vý-konu L_WA + Kolísavost K_WA | dB(A) | 85 |
EU prohlášení o shodě
Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.
Výrobek: Stroj na drhnutí s vysáváním
Typ: 1.783-xxx
Příslušné směrnice EU:
Použité harmonizační normy
EN 60335-1
EN 60335-2-72
EN 60335-2-29
EN 55012: 2007 + A1: 2009
EN 55014-1:2006 + A1: 2009 + A2:2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 61000-6-2: 2005
EN 62233: 2008
EN IEC 63000: 2018
Použité národní normy
TCU
EN 301 511 V12.5.1
EN 300 440 V2.1.1
EN 300 328 V2.2.2
EN 300 330 V2.1.1
Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.
H. Jenner
Zplnomocněná osoba pro sestavení dokumentace:
S. Reiser
Alfred Kärcher SE & Co. KG
Bezpečnostné pokyny..... SK 1
Funkcia .... SK 2
jeho určením . . . . . . . . . . . SK 2
Ovládacie prvky ...... SK 3
Starostlivost' a údržba ..... SK 6
Likvidácia ...... SK 8
Poruchy.... SK 9
Príslušenstvo ...... SK 10
Technické údaje ...... SK 11
EÚ Vyhlásenie o zhode..... SK 11
Bezpečnostné pokyny
Nenabíjajte poškodené batérie. Ne- chajte vymenit' poškodené batérie zá- kazníckemu servisu firmy Kärcher.
– Nevyhadzujte defektné batérie do do-mového odpadu, informujte sa u zákaz-níckeho servisu firmy Kärcher.
- Zabráňte kontaktu s unikajúcou kvapalinou poškodenej batérie. Pri náhodnom kontakte opláchnite kvapalinu vodou. Ak sa dostane do očí, poradťe sa s lekárom.
⚠UPOZORNENIE
bezpečnostných zariadení
Ak sa uvoľní bezpečnostný vypínač, vypne sa pohon kefiek.
Funkcia
Pomocou namontovanej nabíjačky je možné batérie nabíjať v zásuvke 230 V.
Nabíjačka ukončí proces nabíjania samočinne.
Dodržujte bezpečnostné pokyny uvedené na čistiacich prostriedkoch.
Upozornenie:
Dodržujte pokyny pre dávkovanie.
→ Vyklopte transportnú rukovät' nádrže na znečistenú vodu.
→ Zdvihnite nádrž na znečistenú vodu a postavte ju na bok.
→ Odoberte veko nádrže na čistú vodu.
→ Naplňte čistú vodu (maximálne 50 °C).
→ Pridajte čistiaci prostriedok. Dodržiavajte pokyny dávkovania.
Stúpa možná doba používania s jediným nabitím batérie.
Čistenie
POZOR
Nebezpečenstvo poškodenia povrchu podlahy. Zariadenie neprevádzkujte na mieste. Nebezpečenstvo poškodenia. Zdvihnite sací nadstavec predtým, než budete t'ahat' prístroj dlhšou dráhou spät'.
Vyprázdnite nádrž na čistú vodu
⚠️VÝSTRAHA
Nebezpečenstvo poškodenia batérie híbkovým vybitím.
Starostlivost' a údržba
⚠NEBEZPEČENSTVO
1 Filter čistej vody
2 Filtračné sito
→ Vyčistite filter na čistú vodu.
→ Vyčistite filtračné sitko.
Mesačne

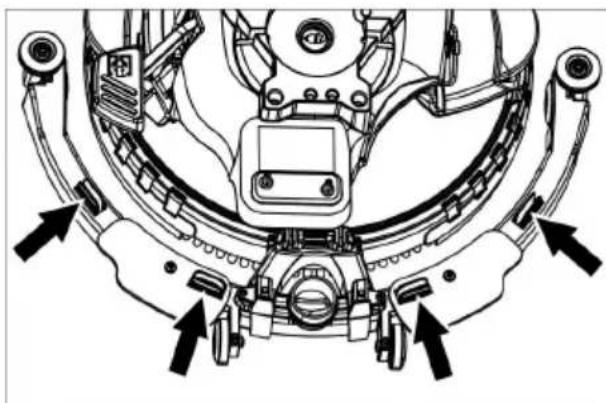

Výmena sacích stierok
→ Vyskrutkujte kefku v protismere hodinových ručičiek a odstráňte ju.
→ Nasad'te druhú kefku a zaskrutkujte v smere hodinových ručičiek.
Výrobok: Zametací a vysávací stroj Typ: 1.783-xxx
