MultiSync LCD1770GX - Monitor NEC - Bezplatný návod k obsluze

Typ produktu	LCD monitor 17 palců (43,2 cm)
Optimální rozlišení	1280 x 1024
Konektivita	Vstup DVI-D, vstup D-Sub 15 pinů, port USB (1 nahoře)
Napájení	100-240 V AC, 50/60 Hz (součástí je síťový adaptér)
Spotřeba elektrické energie	Přibližně 34 W (typicky), pohotovostní režim < 2 W
Hmotnost (se stojanem)	Maximálně 4,3 kg
Rozměry (se stojanem)	Přibližně 367 x 370 x 230 mm (Š x V x H)
Nastavení stojanu	Výška, náklon, otáčení, rotace
Úhel náklonu	Od -5° do +30°
Rotace	+/- 35° (otočení)
Rozsah výšky	Až 100 mm
Bezpečnostní normy	CE, TÜV GS, Energy Star, ISO 13406-2
Funkce OSM	Jas, kontrast, DV režim, automatické nastavení, poloha, velikost, barva (předvolby), nástroj hodin
Jazyky OSM	8 jazyků (včetně francouzštiny)
Dodávané příslušenství	Napájecí kabel, kabel D-Sub, USB kabel, CD-ROM, krytky kabelů
Montáž na zeď kompatibilní s VESA	Ano, 100 x 100 mm (šrouby M4, maximální hloubka 8,5 mm)
Údržba a čištění	Jemný hadřík na LCD obrazovku, jemná mýdlová voda na kryt
Provozní teplota	5°C až 35°C
Provozní vlhkost	10% až 80% (bez kondenzace)
Záruka výrobce	2 roky (díly a práce)

Často kladené otázky - MultiSync LCD1770GX NEC

Jak čistit LCD obrazovku MultiSync LCD1770GX?

Použijte jemný suchý hadřík k odstranění prachu. Pro skvrny hadřík lehce navlhčete vodou. Netřete hrubými materiály a netlačte na obrazovku. Vyhněte se chemikáliím jako alkohol nebo benzen.

Jaké je optimální rozlišení tohoto monitoru?

Optimální nativní rozlišení je 1280 x 1024. Doporučuje se jej používat pro ostrý obraz a vyhnout se artefaktům.

Jak nastavit výšku obrazovky?

Položte ruce na obě strany monitoru a jemně zvedněte nebo snižte obrazovku na požadovanou výšku. Stojan umožňuje zdvih přibližně 100 mm.

Mohu tento monitor namontovat na pohyblivé rameno?

Ano, monitor je kompatibilní s VESA 100 x 100 mm. Odstraňte původní stojan podle pokynů v manuálu a poté připevněte rameno 4 šrouby M4 (max. hloubka 8,5 mm). Maximální hmotnost obrazovky: 4,3 kg.

Jak aktivovat úsporný režim?

Monitor je certifikován Energy Star. V pohotovostním režimu spotřebuje méně než 2 W. Můžete také použít funkci 'Časovač vypnutí' v menu OSM pro automatické vypnutí obrazovky po určité době.

Co dělat, když obrazovka zobrazuje 'Žádný signál'?

Zkontrolujte, zda je video kabel správně připojen k počítači a monitoru. Ujistěte se, že je počítač zapnutý a že je vybrán zdroj vstupu (DVI nebo D-Sub) tlačítkem SELECT. Můžete také zkusit restartovat počítač.

Jak zamknout nastavení OSM?

Pro zamknutí menu OSM podržte současně tlačítko SELECT a tlačítko > (doprava) po několik sekund. Pro odemknutí proveďte stejnou operaci s SELECT a tlačítkem < (doleva) v menu OSM.

Monitor vydává praskavý zvuk, je to normální?

Mírné praskání může pocházet z podsvícení. Je to normální. Pokud je zvuk hlasitý nebo nepravidelný, odpojte monitor a kontaktujte servis. Nepokoušejte se otevřít kryt.

Jak obnovit tovární nastavení monitoru?

V menu OSM přejděte do 'Nástroje' a vyberte 'Tovární předvolby'. Podržte tlačítko RESET několik sekund, dokud se nepotvrdí. Můžete také obnovit jednotlivou funkci jejím výběrem a stisknutím RESET.

Je tento monitor vhodný pro videohry?

Ano, díky režimu DV režim (Dynamic Visual), který optimalizuje zobrazení pro filmy a hry. Doba odezvy je typická pro LCD obrazovky této doby (přibližně 8 ms). Nativní rozlišení 1280x1024 je vhodné pro hry.

NÁVOD K OBSLUZE MultiSync LCD1770GX NEC

Uživatelská příručka

Bedienerhandbuch

Οδηγίες Χρήσης

Manual del usuario

Manuel Utilisateur

Manuale utente

Varování, Upozornění...... Česky-1

Prohlášení ...... Česky-1

Obsah ...... Česky-2

Rychly start .... Cesky-3

Ovládací prvky ...... Česky-7

Provozní pokyny ...... Česky-9

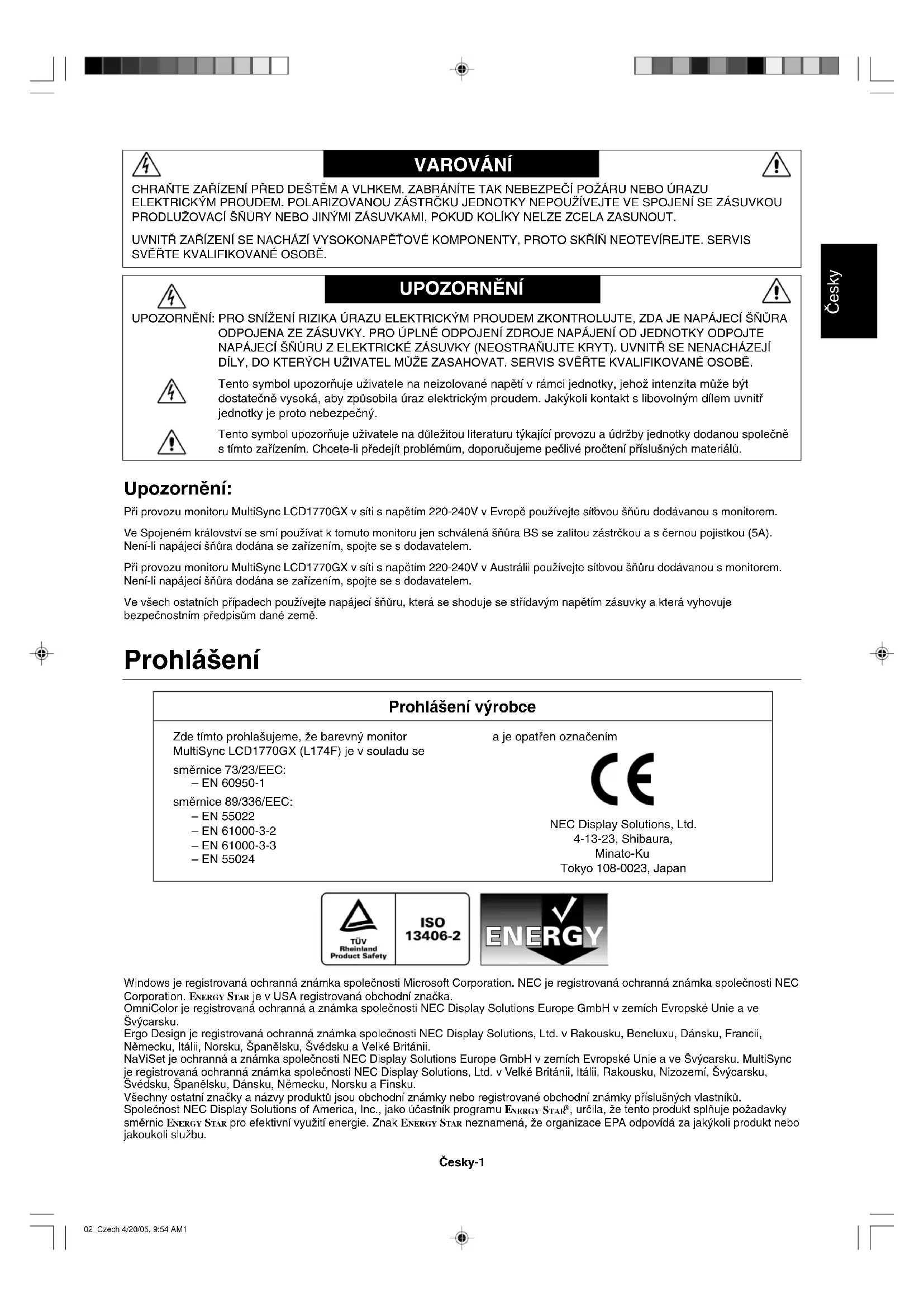

Tento symbol upozorňuje uživatele na neizolované napětí v rámci jednotky, jehož intenzita může být dostatečně vysoká, aby způsobila úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř jednotky je proto nebezpečný.

Tento symbol upozorňuje uživatele na důležitou literaturu týkající provozu a údržby jednotky dodanou společně s tímto zařízením. Chcete-li předejít problémům, doporučujeme pečlivé pročtení příslušných materiálů.

Upozornění:

Při provozu monitoru MultiSync LCD1770GX v síti s napětím 220-240V v Evropě používejte sítovou šňůru dodávanou s monitorem.

Ve Spojeném království se smí používat k tomuto monitoru jen schválená šňůra BS se zalitou zástrčkou a s černou pojistkou (5A). Není-li napájecí šňůra dodána se zařízením, spojte se s dodavatelem.

Při provozu monitoru MultiSync LCD1770GX v síti s napětím 220-240V v Austrálii používejte sítvou šňůru dodávanou s monitorem. Není-li napájecí šňůra dodána se zařízením, spojte se s dodavatelem.

Ve všech ostatních případech používejte napájecí šňůru, která se shoduje se střídavým napětím zásuvky a která vyhovuje bezpečnostním předpisům dané země.

Prohlášení

Prohlášení výrobce

směrnice 89/336/EEC:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

a je opatřen označením

Windows je registrovaná ochranná známka společnosti Microsoft Corporation. NEC je registrovaná ochranná známka společnosti NEC Corporation. ENERGY STAR je v USA registrovaná obchodní značka.

OmniColor je registrovaná ochranná a známka společnosti NEC Display Solutions Europe GmbH v zemích Evropské Unie a ve Švýcarsku.

Ergo Design je registrovaná ochranná známka společnosti NEC Display Solutions, Ltd. v Rakousku, Beneluxu, Dánsku, Francii, Německu, Itálii, Norsku, Španělsku, Švédsku a Velké Británii.

NaViSet je ochranná a známka společnosti NEC Display Solutions Europe GmbH v zemích Evropské Unie a ve Švýcarsku. MultiSync je registrovaná ochranná známka společnosti NEC Display Solutions, Ltd. v Velké Británii, Itálii, Rakousku, Nizozemí, Švýcarsku, Švédsku, Španělsku, Dánsku, Německu, Norsku a Finsku.

Všechny ostatní značky a názvy produktů jsou obchodní známky nebo registrované obchodní známky příslušných vlastníků. Společnost NEC Display Solutions of America, Inc., jako účastník programu ENERGY STAR, určila, že tento produkt splňuje požadavky směrnic ENERGY STAR pro efektivní využití energie. Znak ENERGY STAR neznamená, že organizace EPA odpovídá za jakýkoli produkt nebo jakoukoli službu.

Česky-1

Obsah

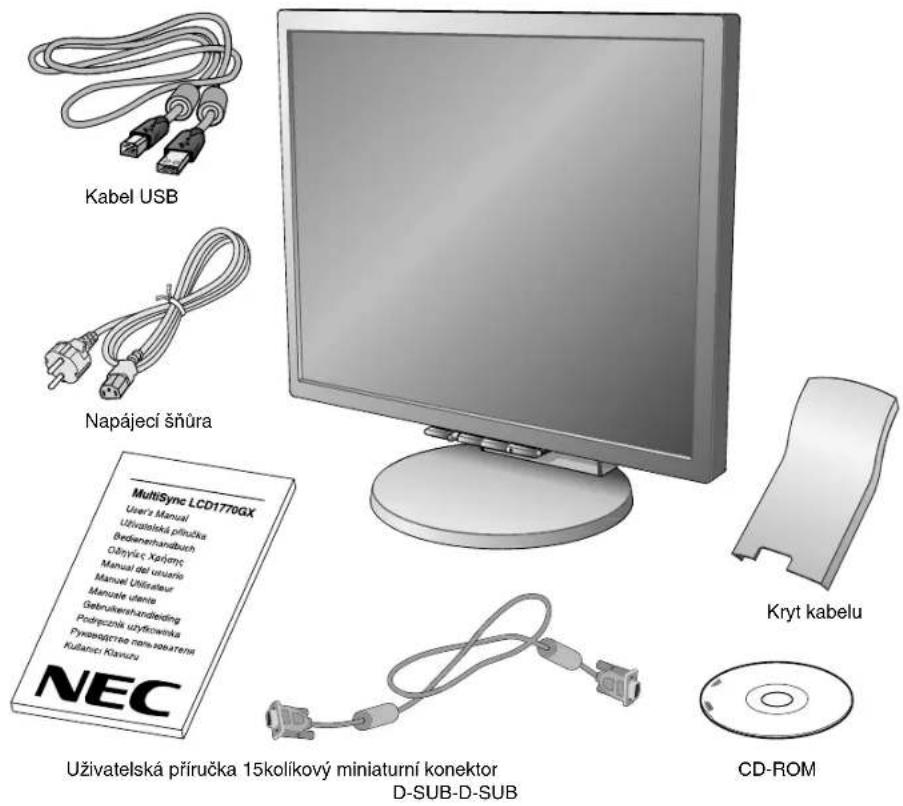

Nový monitor LCD NEC MultiSync* musí při dodání obsahovat následující položky:

• monitor MultiSync LCD1770GX s podstavcem umožňujícím otočení ve vodorovném a svislém směru, sklápění a úpravu výšky,
- napájecí šňůra,
- kabel pro obrazový signál,
- kabel USB,
- uživatelská příručka,
- kryt kabelu,
- CD-ROM (zahrnuje kompletní uživatelskou příručku ve formátu PDF). Pro zobrazení uživatelské příručky musíte mít na počítači nainstalovanou aplikaci Acrobat Reader 4.0.

Kabel USB Napájecí šnůra MultiSync LCD1770GX User's Manual Uživatelská příručka Bedenerhandbuch Činýrič: Karjónč Manual del usuario Manuel Utiliselaur Manuale utenie Gebruikershandeiding Podrpozná uzytkowska Pykostřce naštekarens Kulatoc: Klavura NEC Uživatelská příručka 15kolíkový miniaturní konektor D-SUB-D-SUB Kryt kabelu CD-ROM

POZNÁMKA: Tento monitor muže být vybaven doplnkovými reproduktory: "MultiSync sound bar". Informace vám poskytne prodejce nebo navštivte stránku http://www.nec-display-solutions.com

* Původní karton a balici materiál si uschovejte pro případnou přepravu monitoru.

Česky-2

Rychlý start

Monitor MultiSync LCD připojíte k počítači následujícím způsobem:

1. Vypněte počítač.

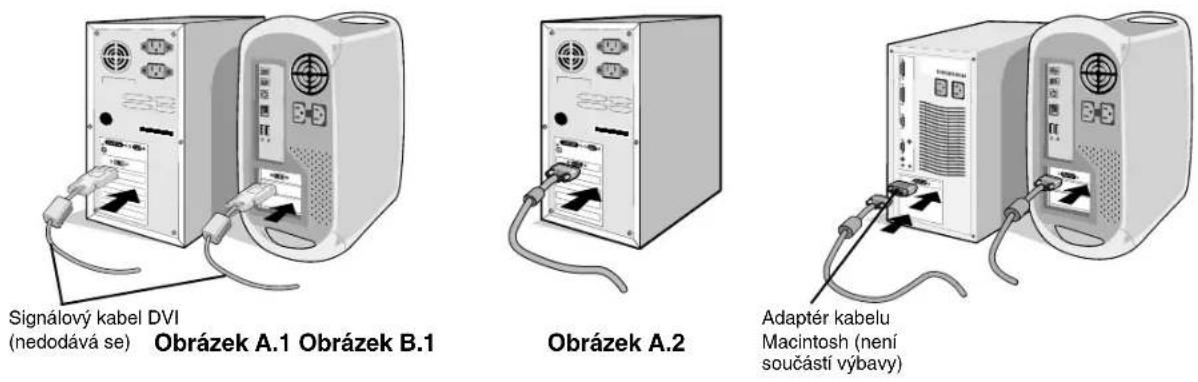

2. Pro počítač PC nebo Macintosh s digitálním výstupem DVI: Připojte jeden konec signálního kabelu DVI (není součástí dodávky) ke konektoru grafické karty počítače (obrázek A.1). Dotáhněte všechny šrouby.
   Osobní počítač s analogovým výstupem: V počítači připojte 15kolíkovou minizástrčku D-SUB signálního kabelu ke konektoru grafické karty (obrázek A.2). Dotáhněte všechny šrouby.
   Počítače Macintosh: Připojte k počítači adaptér Macintosh a k adaptéru připojte 15kolíkový konektor signálního kabelu D-SUB (obrázek B.1). Dotáhněte všechny šrouby.

POZNÁMKA: U některých počítačů Macintosh použití tohoto kabelového adaptéru není nutné.

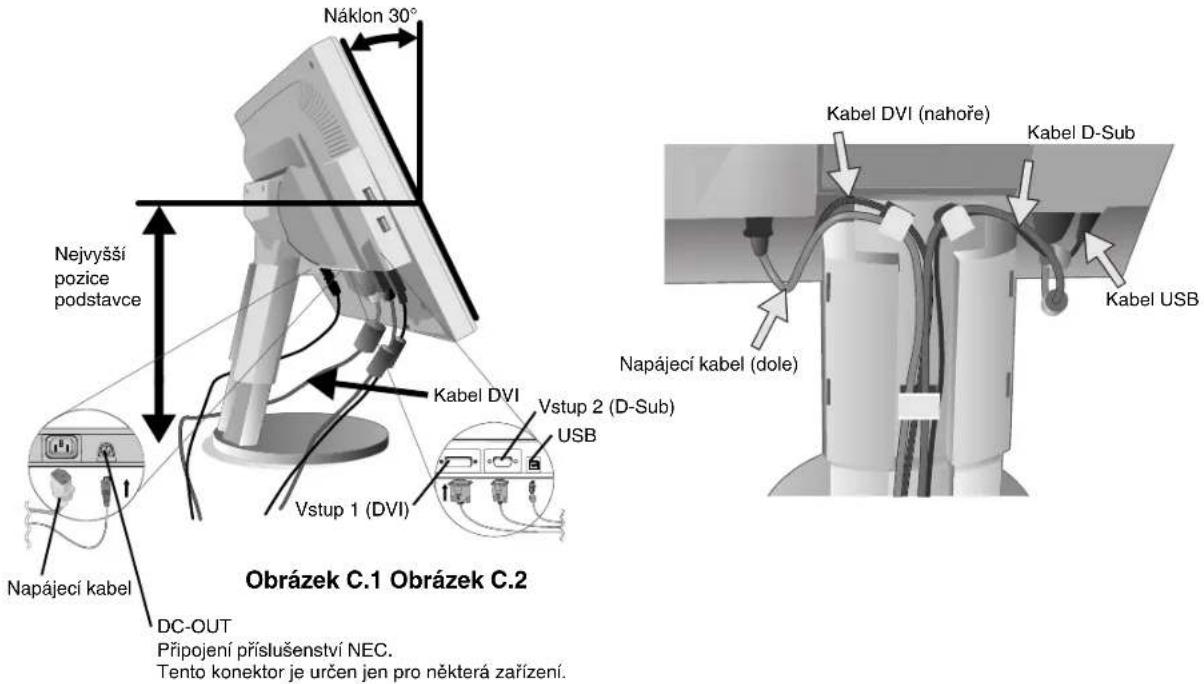

1. Uchopte monitor za obě strany a naklopte jej o 30 stupňů nahoru a zvedněte do nejvyšší polohy (obrázek C.1).
2. Připojte všechny kabely k příslušným konektorům (obrázek C.1).
   POZNÁMKA: Při připojování kabelu DVI a D-sub musí být kabel DVI připojen podél žebra na straně napájecího kabelu (obrázek C.1).
3. Pro uchycení kabelů použijte upevňovací prvky: Napájecí kabel, kabel DVI, D-Sub a USB (obrázek C.2).

Náklon 30° Nejvyšší pozice podstavce Kabel DVI Vstup 2 (D-Sub) USB Vstup 1 (DVI) Napájecí kabel DC-OUT Připojení příslušenství NEC. Tento konektor je určen jen pro některá zařízení. Obrázek C.1 Obrázek C.2 Kabel DVI (nahoře) Kabel D-Sub Kabel USB Napájecí kabel (dole)

Česky-3

1. Zasuňte kabel DVI a napájecí kabel do určených háčků (obrázek C.3).
2. Zasuňte kabel D-Sub a USB do určených háčků (obrázek C.4).
3. Všechny kabely musí přiléhat k podstavci (obrázek C.4).

Kabel DVI Üchyt

Napájecí kabel

Kabel D-Sub a USB

Obrázek C.3 Obrázek C.4

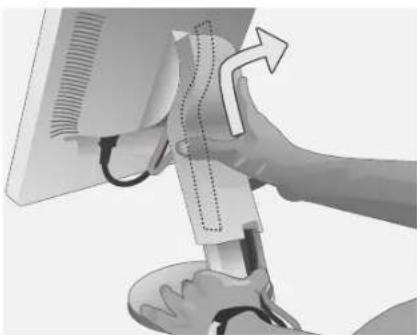

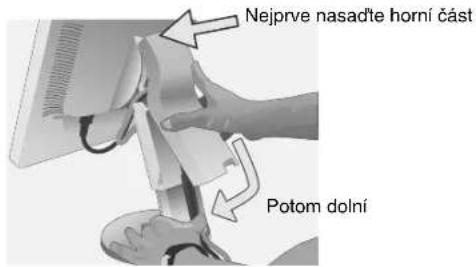

1. Uchopte pevně všechny kabely a nasadte kryt kabelů na podstavec (obrázek D.1). Kryt kabelů sejměte podle obrázek D.2.

Nejprve nasadte horní část Potom dolní

Obrázek D.1 Obrázek D.2

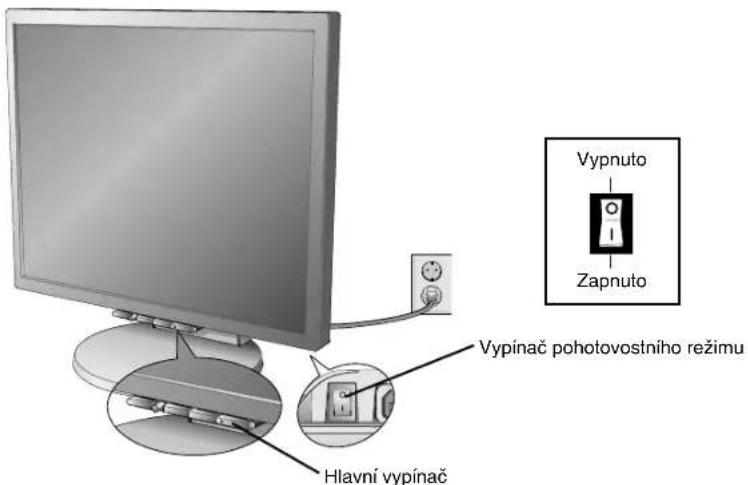

1. Připojte napájecí kabel k napájecí zásuvce (obrázek E.1).
   POZNÁMKA: V části Upozornění této příručky najdete pokyny k výběru správné napájecí šňůry.
2. Vypínač pohotovostního režimu na zadní straně monitoru musí být zapnutý (obrázek E.1). Zapněte monitor pomocí hlavního vypínače a zapněte počítač.
   POZNÁMKA: Vypínač pohotovostního režimu predstavuje skutečný vypínač. Pokud je tento vypínač v poloze OFF (Vypnuto), monitor nelze zapnout predním tlačítkem. NEPŘEPÍNEJTE vypínače opakovaně.

3. Funkce bezdotykového automatického seřízení automaticky nastaví monitor při počáteční instalaci pro většinu časování. K dalšímu seřízení použijte následující ovladače OSM:

4. Auto Adjust Contrast (Automatické seřízení kontrastu, pouze pro analogový vstup)

5. Auto Adjust (Automatické serízení, pouze pro analogový vstup)

Úplný popis těchto ovladačů OSM je uveden v kapitole Ovládací prvky v této uživatelské příručce.

POZNÁMKA: Vyskytnou-li se potíže, pročtěte si kapitolu Odstraňování problémů dále v této příručce.

Vypnuto Zapnuto Vypínač pohotovostního režimu Hlavní vypínač

Obrázek E.1
Česky-4

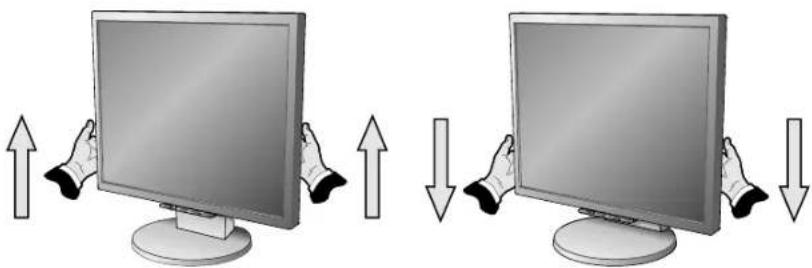

Nastavení výšky monitoru

Monitor lze zvednout nebo snížit. Chcete-li obrazovku posunout nahoru nebo dolů, uchopte monitor na obou stranách a zvedněte jej nebo spustě do požadované výšky (obrázek RL.1).

POZNÁMKA: Při snižování nebo zvyšování polohy obrazovky monitoru buděte opatrní.

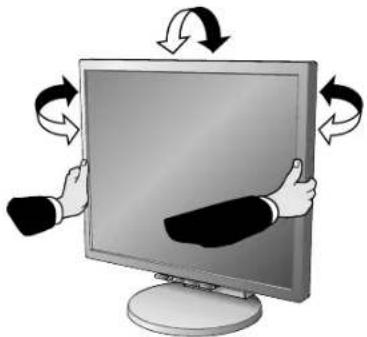

Uchopte obě strany obrazovky monitoru a upravte sklon a natočení podle požadavků (obrázek TS.1).

POZNÁMKA: Při naklápění a otáčení monitoru postupujte opatrně.

Odebrání podstavce při přemístění monitoru

Příprava monitoru na přemístění při změně umístění:

1. Uchopte monitor za obě strany a zvedněte jej do nejvyšší polohy. Sejměte kryt kabelů (obrázek S.1).
2. Odpojte všechny kabely.

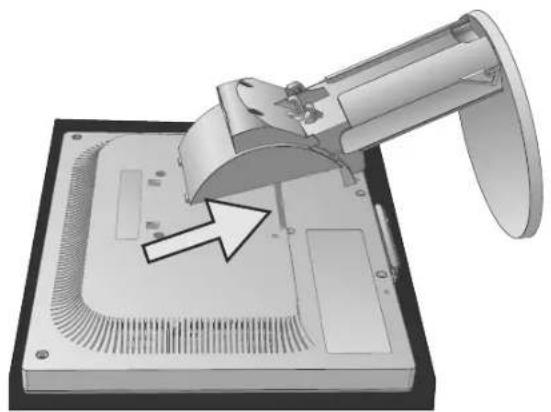

3. Monitor umístěte obrazovkou dolů na hladký povrch (obrázek S.2).
4. Odstraňte dva šroubky uchycující monitor k podstavci (obrázek S.2).

1. Zvednutím podstavce odjistěte horní háčky. Potom podstavec odeberte (obrázek S.3).
2. Odstraňte 2 šroubky v horní části monitoru (obrázek S.4). Monitor je nyní připraven k přemístění.
3. Připojte kabely ke konektorům na zadní straně monitoru.
4. Při upevnění podstavce postupujte opačně.

POZNÁMKA: Při jiném upevnění používejte pouze prostředky kompatibilní s normou VESA. Při sejímání podstavce zacházejte se zařízením opatrně.

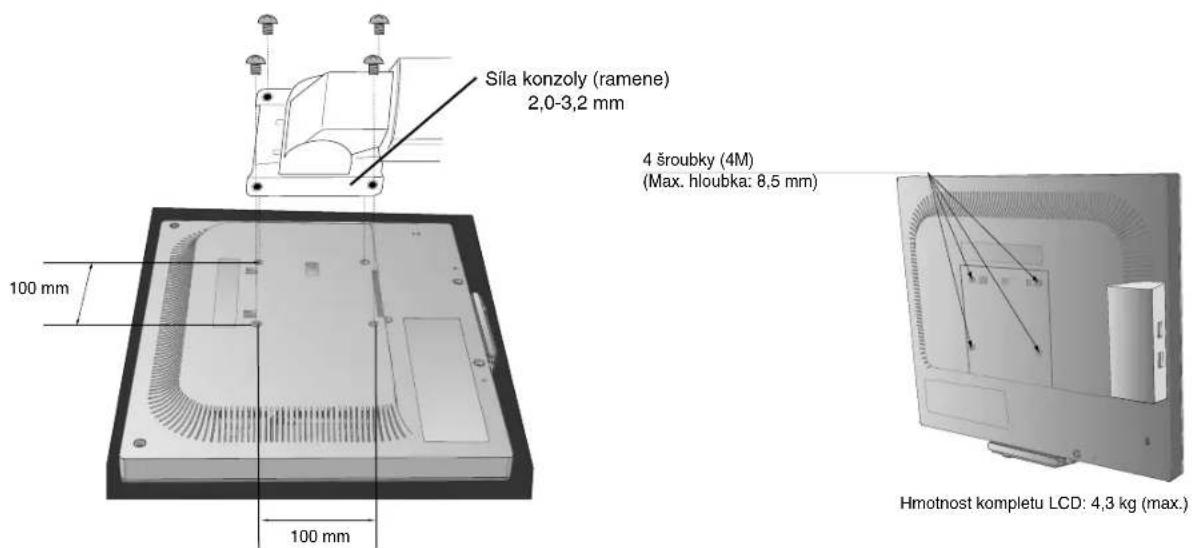

Tento displej je navržen k použití spolu s pružným ramenem. Uchycení monitoru k pružnému rameni:

1. Postupujte podle pokynů k odebrání podstavce.
2. Použijte 4 šroubky, které jsou k dispozici po odebrání podstavce, a upevněte rameno k monitoru (obrázek F.1).

POZNÁMKA: Plochý monitor lze používat pouze se schváleným ramenem (např. značky GS). Aby byly splněny bezpečnostní požadavky, musí být monitor namontován na rameno, které zaručuje nezbytnou stabilitu s ohledem na hmotnost monitoru.

Sila konzoly (ramene) 2,0-3,2 mm 4 šroubky (4M) (Max. hloubka: 8,5 mm) 100 mm 100 mm Hmotnost kompletu LCD: 4,3 kg (max.)

Obrázek F.1

Česky-6

Ovládací prvky

Ovládací tlačítka OSM (On-Screen Manager) na přední straně monitoru mají následující funkce:

Chcete-li otevřit nabídku OSM, stiskněte kterékoli z ovládacích tlačítek (MENU/EXIT (Nabídka/Konec), vlevo, vpravo, dolů, nahoru). Vstupní signál lze změnit tlačítkem SELECT.

Režim DV MODE lze změnit stisknutím tlačítka RESET/DV MODE.

POZNÁMKA: Chcete-li změnit vstup signálu, musíte nabídku OSM zavřít.

Tlačítko

Menu

MENU/EXIT

Otevřete hlavní nabídku OSM.

(Nabídka/Konec)

Ukončí ovládací prvky nabídky OSM.

Přejde do hlavní nabídky OSM.

Čtyrsměrové

Nahoru

tlačitko

DopravaDoleva

Dolû

Vlevo a vpravo

Posunuje vyznačenou plochu vlevo nebo vpravo a zvolí některou z nabídek ovládacích prvků.

Posunutím lišty doleva nebo doprava se zvyšuje nebo snižuje hodnota nastavení.

Prímé nastavení jasu, je-li funkce HOT KEY (Rychlé nastavení) nastavena na ON (Zapnuto).

Otevre nabídku OSM, je-li funkce HOT KEY (Rychlé nastavení) nastavena na OFF (Vypnuto).

Nahoru a dolů

Posunuje vyznačenou oblast dolů / nahoru a zvolí některý z ovládacích prvků.

Přímé nastavení kontrastu, je-li funkce HOT KEY (Rychlé nastavení) nastavena na ON (Zapnuto).

Otevře nabídku OSM, je-li funkce HOT KEY (Rychlé nastavení) nastavena na OFF (Vypnuto).

SELECT (Výběr)

Funkce aktivního automatického seřízení. Otevření dílčí nabídky OSM.

RESET/DV MODE

Znovu nastaví zvýrazněnou ovládací nabídku na výchozí hodnotu. Aktivuje režim DV.

POZNÁMKA: Stisknete-li RESET v hlavní nebo dílčí nabídce, objeví se dialogové okno s varováním, které umožní zrušit funkci RESET pomocí tlačítka MENU/EXIT (Nabídka/Konec).

Brightness/Contrast Controls (Prvky pro ovládání jasu a kontrastu)

BRIGHTNESS (Jas)

Slouží k nastavení celkového jasu obrazu a pozadí obrazovky.

CONTRAST (Kontrast)

Nastavuje jas obrazu vzhledem k pozadí.

DV MODE (Režim DV)

Režim Dynamic Visual Mode (Dynamické nastavení obrazu) umožňuje volbu požadovaného nastavení pro film, obrázky atd.

AUTO CONTRAST (Automatické seřízení kontrastu, pouze pro analogový vstup)

Optimalizuje nastavení obrazu.

Auto Adjust (Automatické seřízení, pouze pro analogový vstup)

Automaticky nastaví pozici obrazu, vodorovný rozměr a jemné nastavení.

Image Controls (Ovládání obrazu, pouze pro analogový vstup)

LEFT / RIGHT (VLEVO NEBO VPRAVO)

Ovládá vodorovnou polohu obrazu na zobrazovací ploše monitoru LCD.

DOWN / UP (NAHORU NEBO DOLÜ)

Ovládá svislou polohu obrazu na zobrazovací ploše monitoru LCD.

H.SIZE (Vodorovný rozměr)

Upraví vodorovný rozměr zvýšením nebo snížením hodnoty tohoto nastavení.

FINE (Jemné doladění)

Zlepší zaostření, jasnost a stabilitu obrazu zvýšením nebo snížením hodnoty tohoto nastavení.

Česky-7

Colour Control System (Systém ovládání barev)

Colour Control System (Systém ovládání barev): Šest předvoleb požadovaného nastavení barev (předvolby sRGB a NATIVE jsou standardní a nelze je měnit).

R,G,B: Zvýší nebo sníží obsah červené, zelené nebo modré barvy v závislosti na provedené volbě. Na obrazovce se objeví změna barvy a na lištách je vidět směr (zvýšení nebo snížení intenzity barev).

NATIVE: Původní barva zobrazená na panelu LCD, kterou nelze upravit.

sRGB: Režim sRGB značně zlepšuje věrnost barev v prostředí stolního počítače pomocí jediného barevného prostoru RGB. S tímto prostředím s podporou barev může obsluha snadno a s jistotou prénášet barvy bez další správy barev nutné ve většině běžných situací.

Tools (Nástroje)

OFF TIMER (Nastavení času vypnutí): Monitor se automaticky vypne po uplynutí času nastaveného uživatelem.

HOT KEY (Rychlá volba): Jas a kontrast lze upravit přímo. Pokud je tato funkce nastavena na ON (Zapnuto), lze jas nastavit pomocí tlačítek "vlevo" nebo "vpravo" a kontrast pomocí tlačítek "nahoru" a "dolů" (když je nabídka OSM vypnuta).

FACTORY PRESET (Nastavení z výroby): Volba nastavení výrobce umožňuje vrátit všechna nastavení ovladačů OSM na hodnoty nastavené výrobcem. Tlačitko RESET je třeba podržet stisknuté několik vteřin. Hodnotu jednotlivých nastavení lze obnovit označením odpovídajícího ovládacího prvku a stisknutím tlačitka RESET.

Menu Tools (Nástroje nabídky)

LANGUAGE (Jazyk): Nabídky OSM lze zobrazit v osmi jazycích.

OSM LEFT/RIGHT (Nabídka OSM vlevo nebo vpravo): Lze určit umístění obrazu ovládací nabídky OSM na obrazovce (vodorovně).

OSM DOWN/UP (Nabídka OSM nahoru nebo dolů): Lze určit umístění obrazu ovládací nabídky OSM na obrazovce (svisle).

OSM TURN OFF (Vypnutí OSM): Nabídka ovládání OSM zůstane zobrazena, dokud se používá. V dílčí nabídce OSM Turn Off lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlačítka.

OSM LOCK OUT (Uzamčení OSM): Zcela znemožňuje přístup ke všem funkcím OSM, kromě jasu a kontrastu. Při pokusu o aktivaci ovládací nabídky OSM v režimu uzamčení se na obrazovce zobrazí sdělení, že funkce OSM jsou uzamčeny. Chcete-li funkce nabídky OSM uzamknout, současně stiskněte a podržte tlačítko SELECT a tlačítko "vpravo". K odemčení nabídky OSM stiskněte a podržte tlačítko SELECT a současně stiskněte "vlevo" (nabídka OSM musí být aktivní).

RESOLUTION NOTIFIER (Oznámení o rozlišení): Optimální rozlišení je 1024 x 1280. Je-li zvolena položka ON (Zapnuto), bude se po 30 sekundách objevovat na obrazovce zpráva oznamující, že rozlišení není 1280 x 1024.

Information (Informace)

Nabídka informace uvádí aktuální vstup, rozlišení, kmitočet ve vodorovném a svislém směru a nastavení polarity monitoru. Také zobrazuje model monitoru a sériové číslo.

Upozornění OSM

Nabídky upozornění OSM zmizí po stisknutí tlačítka Exit (Konec).

NO SIGNAL (Není signál): Tato funkce v případě nepřítomnosti horizontální nebo vertikální synchronizace zobrazí upozornění. Okno No Signal se zobrazí po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu.

RESOLUTION NOTIFIER (Oznámení o rozlišení): Tato funkce upozorní na použití optimalizovaného rozlišení. Okno Resolution Notifier se otevře po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo pokud obrazový signál není ve správném rozlišení. Tuto funkcí lze deaktivovat v Menu Tools.

OUT OF RANGE (Mimo rozsah): Pokud není frekvence vstupního signál podporována nebo je-li jeho frekvence nesprávná, objeví se nabídka Out of Range (Mimo rozsah).

Provozní pokyny

Bezpečnostní opatření a údržba

CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE PŘI INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součásti, které by mohl uživatel sám opravit. Při otvíráni nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a jiným rizikům. Veškeré zásahy tohoto druhu přenechejte odborníkům.
• Dbejte, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody.
• Do mezer obalu nezasouvejte žádné předměty. Mohly by se dotknout nebezpečných částí pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení.
• Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození izolace může způsobit úraz elektrickým proudem nebo požár.
• Produkt neumístujte na šikmé a nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit.
• Neumistujte na monitor žádné předměty a nepoužívejte monitor venku.
• Fluorescenční trubice v monitoru LCD obsahuje rtut'. Při likvidaci této trubice se řídte normami a předpisy místních úřadů.
• Neohýbejte síťovou šňůru.
• Nepoužívejte monitor na příliš teplém, vlhkém nebo prašném místě.
• Nezakrývejte větrací otvory na monitoru.

V níže popsaných případech je nutno okamžitě odpojit monitor od napájení a přivolat odborného technika:

• Dojde k poškození napájecí šňůry.
• Do monitoru se dostane kapalina nebo monitor upadne na zem.
• Monitor byl vystaven dešti nebo vodě.
• Monitor upadne nebo se poškodí jeho obal.
• Monitor rádně nefunguje, prestože jste dodrželi všechny pokyny.
• Pokus se sklo rozbije, budte opatrní.
• Jestliže se monitor poškodí nebo pokud praskne sklo, budte opatrní a nedotýkejte se tekutých krystalů.

UPOZORNĚNÍ

• Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumístujte monitor do blízkosti topidel a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty.
• Konektor napájecí šňůry je hlavním prostředkem pro odpojení systému od přívodu elektrického napětí. Monitor je třeba nainstalovat blízko elektrické zásuvky, k níž máte snadný přístup.
• Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu.

- Dosvit obrazu: Dosvitem obrazu se označuje zbytkový obraz ("duchy") předchozího obrazu, který zůstane viditelný na obrazovce. Narozdíl od běžných monitorů není dosvit obrazu na displeji LCD permanentní, ale přesto by se mělo předejít zobrazení jednoho obrazu po dlouhou dobu.

Chcete-li zmírnit dosvit obrazu, vypněte monitor na stejně dlouhou dobu, po jakou byl poslední obraz zobrazen. Jestliže byl například obraz na obrazovce hodinu a zůstal po něm zbytkový obraz, měli byste vypnout monitor opět na hodinu, aby obraz zmizel.

POZNÁMKA: Stejně jako u všech osobních zobrazovacích zařízení doporučuje firma NEC DISPLAY SOLUTIONS pravidelné používání spořičů obrazovky při nečinnosti a vypnutí monitoru v době, kdy se nepoužívá.

SPRÁVNÝM UMÍSTĚNÍM A NASTAVENÍM MONITORU MŮŽETE PŘEDEJÍT ÚNAVĚ OČÍ, BOLESTEM RAMEN A ŠÍJE. PŘI UMÍŠTOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• Pro dosažení optimálního výkonu nechejte monitor 20 minut zahřát.
• Umístěte monitor do takové výšky, abyste horní část obrazovky měli mírně pod úrovní očí. Pohled na střed obrazovky by měl směřovat mírně dolů.
• Doporučená minimální vzdálenost monitoru od očí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.
• Při práci zaměřujte zrak pravidelně na nějaký předmět vzdálený nejméně 6 m, sníží tak namáhání vašeho zraku. Často mrkejte.
• Pro minimalizaci odlesků a odrazů monitor umístěte pod úhlem asi 90° od okna a jiného světelného zdroje. Monitor sklopte tak, aby se na obrazovce neodrážela stropní světla.
• Jestliže se nelze odrazu světla na obrazovce vyhnout, používejte filtr jako stínidlo.
• Jas a kontrast nastavte tak, aby byla zajištěna optimální čitelnost.
• Stojan na dokumenty používejte v blízkosti obrazovky.
• Chodte pravidelně na prohlídky k očnímu lékaři.

- Obrazovku nebo referenční materiál, se kterým pracujete, umístěte před sebe, abyste při psaní museli co nejméně otáčet hlavou.

- Rozhodně nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoždění obrazu).

Pro maximální ergonomickou pohodu doporučujeme:

• Jas nastavte tak, aby zmizel rastr na pozadí.
• Nenastavujte ovladač kontrastu do maximální pozice.
• Při použití standardního signálu využívejte výrobcem nastavenou velikost a polohu (Size a Position).
• Použijte předvolbu nastavení barev.
• Používejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60-75 Hz.
• Nepoužívejte primární modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu.

Čištění displeje LCD

Doporučené čištění displeje:

• Nečistoty a prach na povrchu displeje LCD odstraníte měkkou látkou (netlačte).
• K čištění displeje nepoužívejte tvrdé materiály.
• Na povrch displeje LCD netlačte.

Aby nedošlo k poškrábání

• Povrch displeje LCD nesmí přijít do styku s tvrdými materiály.
• K čištění povrchu displeje LCD používejte jen měkkou látku.

Aby nedošlo k znečištění

• Otisky, kapky vody, chemických prostředků atd. odstraňte z povrchu displeje okamžitě, jinak by mohlo dojít k vyblednutí postiženého povrchu nebo ke vzniku skvrny.
• Pokud na displej LCD vyvinete nepřiměřený tlak, může prasknout, což povede ke vzniku vad obrazu.

Aby nedošlo k prasknutí či jinému poškození obrazovky

• Netlačte na povrch displeje LCD nepřiměřenou silou.
• Nepokládejte na povrch displeje LCD předměty.
• Neponechávejte displej pod neustálým tlakem.

Čištění skříně

• Odpojte napájecí kabel.
• Použijte měkkou látku.
• Navlhčete látku v roztoku jemného čisticího prostředku a vody. Otřete skřín a osušte měkkou látkou.

POZNÁMKA: Povrch skříně je částečně z plastu. NEPOUŽÍVEJTE benzen, zásadité čistící prostředky, alkohol, prostředky na čištění skla, vosky, leštící prostředky, mýdlový prášek ani insekticidy. Skřín nesmí přijít do dlouhodobého styku s pryží nebo vinylem. Tyto druhy tekutin a tkanin mohou porušit nátěr.

WARNUNG
