MultiSync LCD1770GX - Monitor NEC - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor 17 inch (43,2 cm)
Optimale resolutie	1280 x 1024
Connectiviteit	DVI-D-ingang, D-Sub 15-pins ingang, USB-poort (1 opwaarts)
Voeding	100-240 V AC, 50/60 Hz (netadapter inbegrepen)
Stroomverbruik	Ongeveer 34 W (typisch), standby < 2 W
Gewicht (met standaard)	Maximaal 4,3 kg
Afmetingen (met standaard)	Ongeveer 367 x 370 x 230 mm (B x H x D)
Standaard aanpassingen	Hoogte, kanteling, draaiing, rotatie
Kantelhoek	Van -5° tot +30°
Rotatie	+/- 35° (draaien)
Hoogtebereik	Tot 100 mm
Veiligheidsnormen	CE, TÜV GS, Energy Star, ISO 13406-2
OSM-functies	Helderheid, contrast, DV-modus, automatische aanpassing, positie, grootte, kleur (voorinstellingen), kloktool
OSM-talen	8 talen (waaronder Frans)
Meegeleverde accessoires	Stroomkabel, D-Sub-kabel, USB-kabel, cd-rom, kabelclips
VESA-muurbevestiging compatibel	Ja, 100 x 100 mm (M4-schroeven, maximale diepte 8,5 mm)
Onderhoud en reiniging	Zachte doek voor lcd-scherm, milde zeepwater voor de behuizing
Bedrijfstemperatuur	5°C tot 35°C
Bedrijfsvochtigheid	10% tot 80% (zonder condensatie)
Fabrieksgarantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - MultiSync LCD1770GX NEC

Hoe reinig ik het lcd-scherm van de MultiSync LCD1770GX?

Gebruik een zachte, droge doek om stof te verwijderen. Voor vlekken, bevochtig de doek licht met water. Wrijf niet met ruwe materialen en druk niet op het scherm. Vermijd chemicaliën zoals alcohol of benzeen.

Wat is de optimale resolutie voor deze monitor?

De optimale native resolutie is 1280 x 1024. Het wordt aanbevolen deze te gebruiken voor een scherp beeld en om artefacten te voorkomen.

Hoe stel ik de hoogte van het scherm in?

Plaats uw handen aan weerszijden van de monitor en til of verlaag het scherm voorzichtig tot de gewenste hoogte. De standaard heeft een slag van ongeveer 100 mm.

Kan ik deze monitor op een arm monteren?

Ja, de monitor is VESA 100 x 100 mm compatibel. Verwijder de originele standaard volgens de instructies in de handleiding en bevestig de arm met 4 M4-schroeven (maximale diepte 8,5 mm). Maximaal schermgewicht: 4,3 kg.

Hoe activeer ik de energiebesparingsmodus?

De monitor is Energy Star gecertificeerd. In standby verbruikt hij minder dan 2 W. U kunt ook de functie 'Timer uitschakelen' in het OSM-menu gebruiken om het scherm na een bepaalde tijd automatisch uit te schakelen.

Wat te doen als het scherm 'Geen signaal' weergeeft?

Controleer of de videokabel correct is aangesloten op de computer en de monitor. Zorg ervoor dat de computer is ingeschakeld en dat de invoerbron (DVI of D-Sub) is geselecteerd met de SELECT-knop. U kunt ook proberen de computer opnieuw op te starten.

Hoe vergrendel ik de OSM-instellingen?

Om het OSM-menu te vergrendelen, houdt u tegelijkertijd de SELECT-knop en de >-toets (rechts) enkele seconden ingedrukt. Om te ontgrendelen, herhaalt u dezelfde handeling met SELECT en de <-toets (links) in het OSM-menu.

De monitor maakt een sissend geluid, is dat normaal?

Een licht sissend geluid kan afkomstig zijn van de achtergrondverlichting. Dat is normaal. Als het geluid luid of onregelmatig is, haal dan de stekker uit het stopcontact en neem contact op met de klantenservice. Probeer niet de behuizing te openen.

Hoe reset ik de monitor naar de fabrieksinstellingen?

Ga in het OSM-menu naar 'Hulpmiddelen' en selecteer 'Fabrieksinstellingen'. Houd de RESET-knop enkele seconden ingedrukt tot bevestiging. U kunt ook een individuele functie resetten door deze te selecteren en op RESET te drukken.

Is deze monitor geschikt voor videogames?

Ja, dankzij de DV-modus (Dynamic Visual) die de weergave optimaliseert voor films en games. De responstijd is typisch voor een lcd-scherm uit die tijd (ongeveer 8 ms). Native resolutie 1280x1024 geschikt voor games.

GEBRUIKSAANWIJZING MultiSync LCD1770GX NEC

Gebruikershandleiding

Holland - http://www.mirec.nl/

Japan - http://www.diarcs.com/

Energy saving:

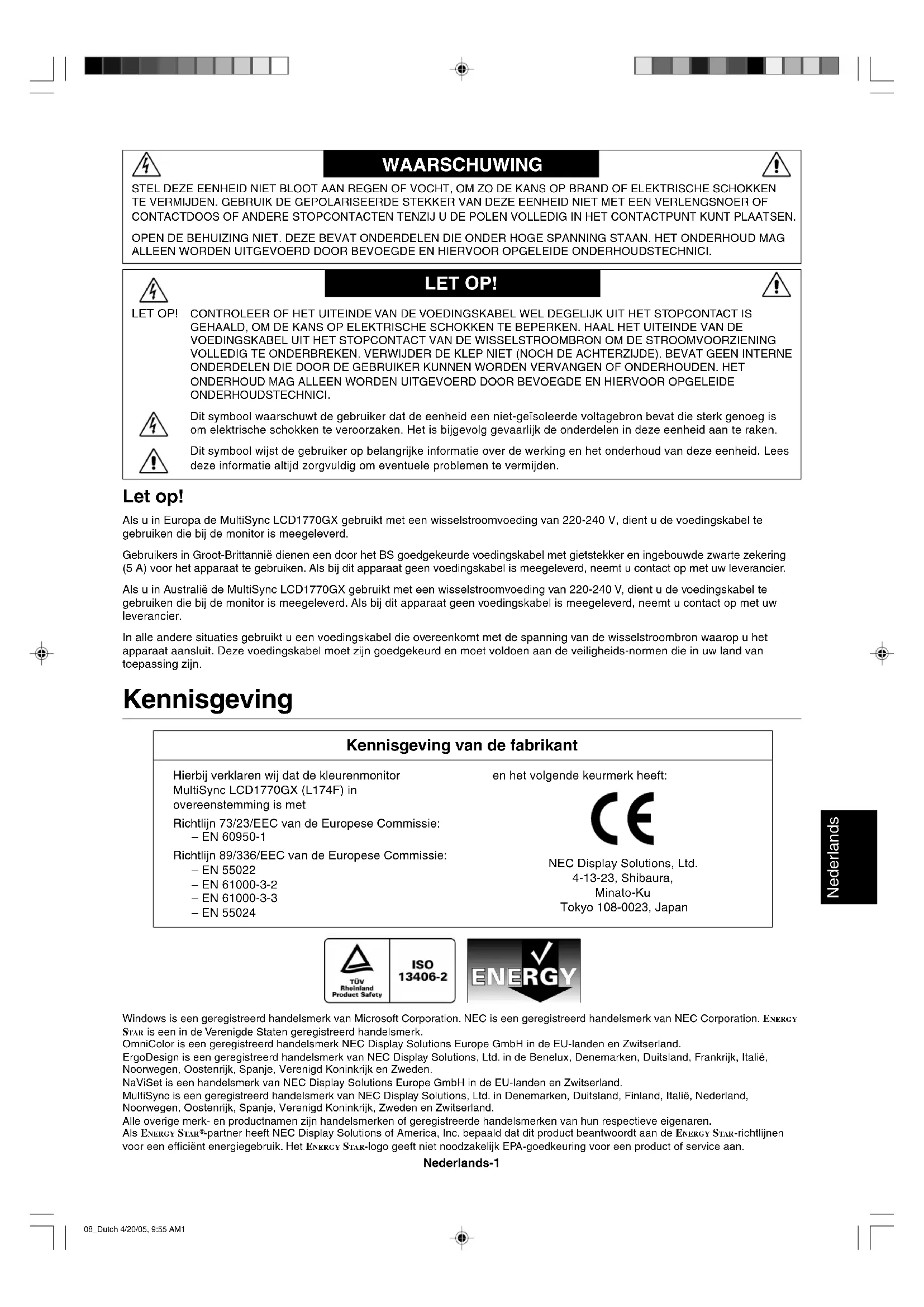

Waarschuwing, Let op!...... Nederlands-1

Kennisgeving...... Nederlands-1

Inhoud ...... Nederlands-2

Snel aan de slag ...... Nederlands-3

Besturingselementen ...... Nederlands-7

Aanbevolen gebruik ...... Nederlands-9

Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken. Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden.

Let op!

Als u in Europa de MultiSync LCD1770GX gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5 A) voor het apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

Als u in Australië de MultiSync LCD1770GX gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheids-normen die in uw land van toepassing zijn.

Kennisgeving

Kennisgeving van de fabrikant

Hierbij verklaren wij dat de kleurenmonitor

Richtlijn 73/23/EEC van de Europese Commissie: - EN 60950-1

Richtlijn 89/336/EEC van de Europese Commissie:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

en het volgende keurmerk heeft:

Windows is een geregistreerd handelsmerk van Microsoft Corporation. NEC is een geregistreerd handelsmerk van NEC Corporation. ENERGY STAR is een in de Verenigde Staten geregistreerd handelsmerk.

OmniColor is een geregistreerd handelsmerk NEC Display Solutions Europe GmbH in de EU-landen en Zwitserland.

ErgoDesign is een geregistreerd handelsmerk van NEC Display Solutions, Ltd. in de Benelux, Denemarken, Duitsland, Frankrijk, Italië, Noorwegen, Oostenrijk, Spanje, Verenigd Koninkrijk en Zweden.

NaViSet is een handelsmerk van NEC Display Solutions Europe GmbH in de EU-landen en Zwitserland.

MultiSync is een geregistreerd handelsmerk van NEC Display Solutions, Ltd. in Denemarken, Duitsland, Finland, Italië, Nederland, Noorwegen, Oostenrijk, Spanje, Verenigd Koninkrijk, Zweden en Zwitserland.

Alle overige merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaren.

Als ENERGY STAR®-partner heeft NEC Display Solutions of America, Inc. bepaald dat dit product beantwoordt aan de ENERGY STAR-richtlijnen voor een efficiënt energiegebruik. Het ENERGY STAR-logo geeft niet noodzakelijk EPA-goedkeuring voor een product of service aan.

Nederlands-1

Inhoud

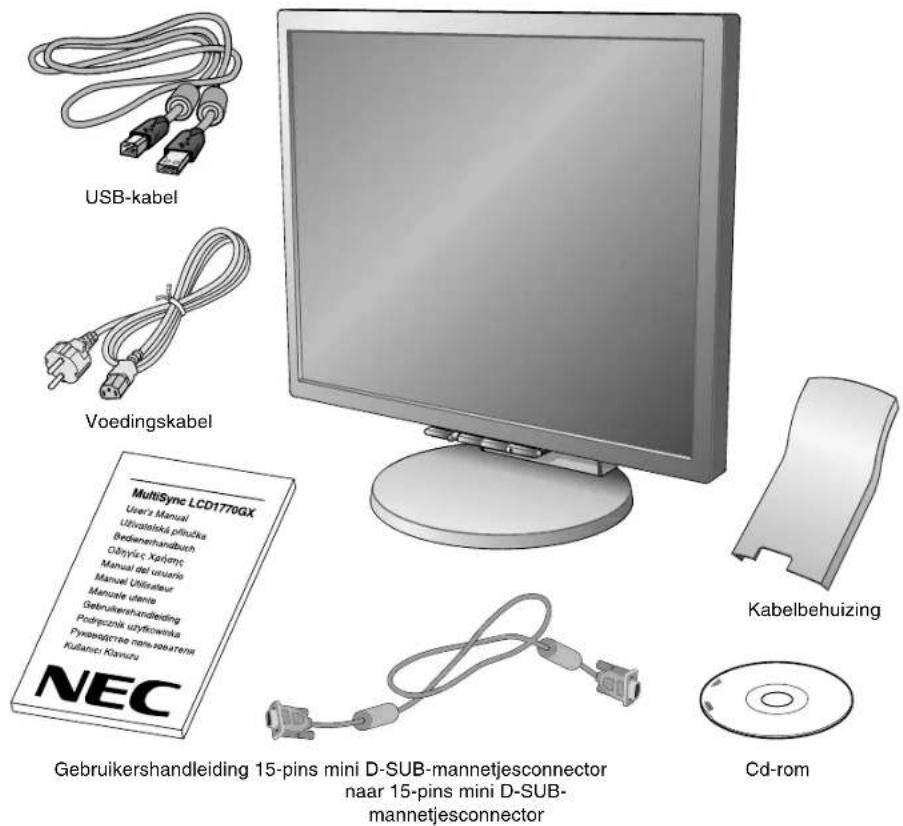

De doos* van uw nieuwe NEC MultiSync LCD-monitor bevat de volgende voorwerpen:

• MultiSync LCD1770NX-monitor with in hoogte verstelbare draai-/kantel-/roteervoet
  • Voedingskabel
• Kabel voor beeldsignaal
• USB-kabel
• Gebruikershandleiding
• Kabelbehuizing
• Cd-rom (met de volledige gebruikershandleiding in PDF-indeling).

Als u de gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd.

USB-kabel Voedingskabel MultiSync LCD1770GX User's Manual Uthvateitski priflukis Bedenershandbuch Culnyra c Xardonc Manual del ousserie Manuale utenie Manuale utenie Gebruikershandleiding Podręcznik użytkiwink Pyrodesjree non-kasarens Kulanci Kavuru NEC Gebruikershandleiding 15-pins mini D-SUB-mannetjesconnector naar 15-pins mini D-SUB- mannetjesconnector Kabelbehuizing Cd-rom

OPMERKING: Deze monitor kan worden uitgerust met optionele luidsprekers: "MultiSync Sound bar". Vraag uw dealer of bekijk onze website op http://www.nec-display-solutions.com

* Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

Nederlands-2

Snel aan de slag

Volg de onderstaande instructies om de MultiSync LCD-monitor op uw computersysteem aan te sluiten:

1. Zet de computer uit.

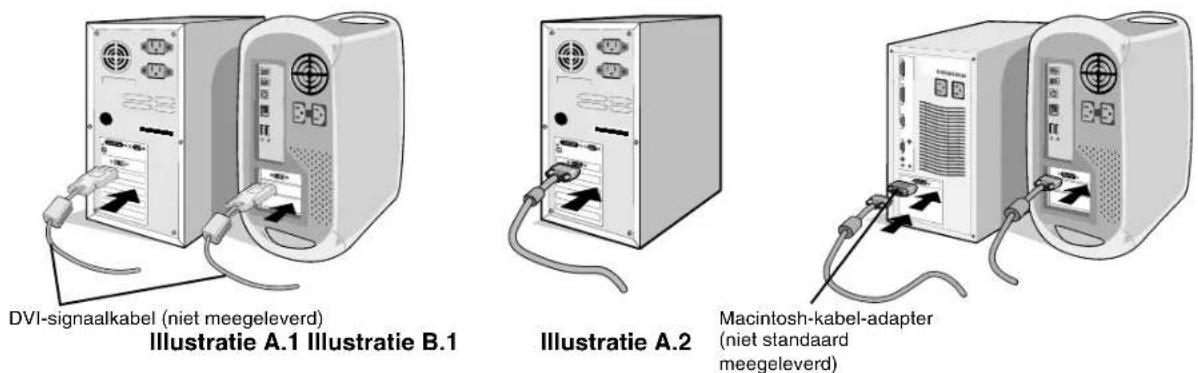

2. Voor PC's of Mac-computers met digitale DVI-uitgang: sluit de DVI-signaalkabel (niet meegeleverd) aan op de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast.

Voor PC's met analoge uitgang: sluit de 15-pins mini D-SUB-signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.2). Draai alle schroeven vast.

Voor Mac-computers: sluit de Macintosh-kabeladapter aan op de computer en sluit vervolgens de 15-pins mini D-SUB-signaalkabel aan op de Macintosh-kabeladapter (zie illustratie B.1). Draai alle schroeven vast.

OPMERKING: voor sommige Macintosh-systemen hebt u geen Macintosh-kabeladapter nodig.

1. Plaats uw handen aan beide zijden van het beeldscherm om het LCD-scherm met een hoek van 30 graden in te stellen en naar de hoogste stand te schuiven (zie illustratie C.1).

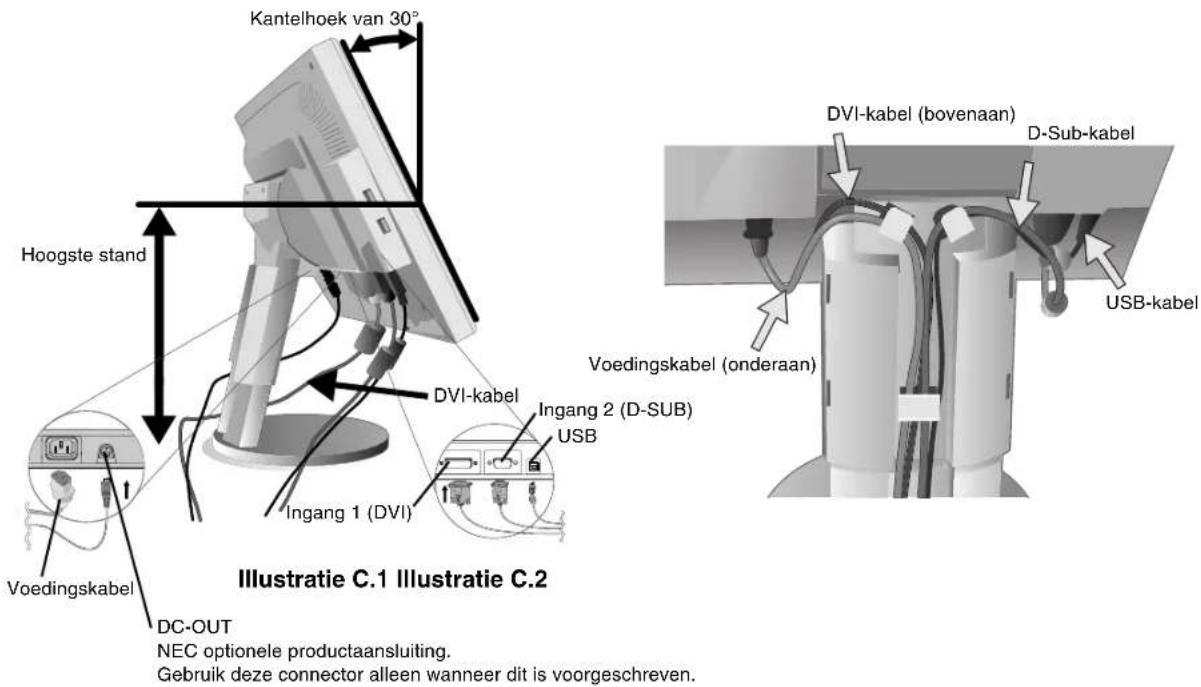

2. Sluit alle kabels op de juiste connectoren aan (zie illustratie C.1).

OPMERKING: als u zowel de DVI- als de D-SUB-kabel aansluit, moet u de DVI-kabel aan de zijde van de rib op de voedingskabel aansluiten (zie illustratie C.1).
5. Om de kabels veilig en correct te plaatsen, brengt u de kabels in deze volgorde in de kabelbeheerbehuizing aan: Voedingskabel, DVI-kabel, D-Sub-kabel en USB-kabel (zie illustratie C.2).

Kantelhoek van 30° Hoogste stand DVI-kabel Ingang 2 (D-SUB) USB Ingang 1 (DVI) Voedingskabel DC-OUT Illustratie C.1 Illustratie C.2 DVI-kabel (bovenaan) D-Sub-kabel USB-kabel Voedingskabel (onderaan)

Nederlands-3

1. Plaats de DVI-kabel en de voedingskabel in de voorziene haakjes zoals aangegeven in illustratie C.3.
2. Plaats de D-Sub-kabel en de USB-kabel in de hiervoor bestemde haken, die in Illustratie C.4 zijn weergegeven.
3. Zorg ervoor dat alle kabels vlak op het voetstuk liggen (zie illustratie C.4).

DVI-kabel Rib

Voedingskabel

Illustratie C.3 Illustratie C.4

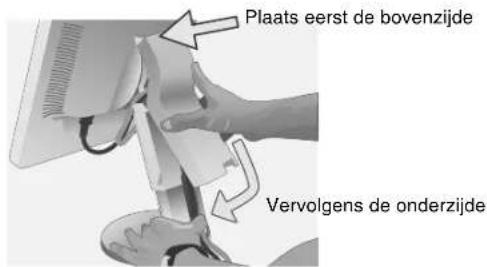

1. Houd de kabels stevig op hun plaats en plaats vervolgens de kabelbehuizing op het voetstuk (zie illustratie D.1). Als u de kabelbehuizing opnieuw wilt openen, moet u de behuizing verwijderen zoals is aangegeven in illustratie D.2.

Plaats eerst de bovenzijde Vervolgens de onderzijde

Illustratie D.1 Illustratie D.2

1. Steek de stekker van de voedingskabel in het stopcontact (zie illustratie E.1).

OPMERKING: raadpleeg de sectie Let op in deze handleiding voor de juiste voedingskabel.

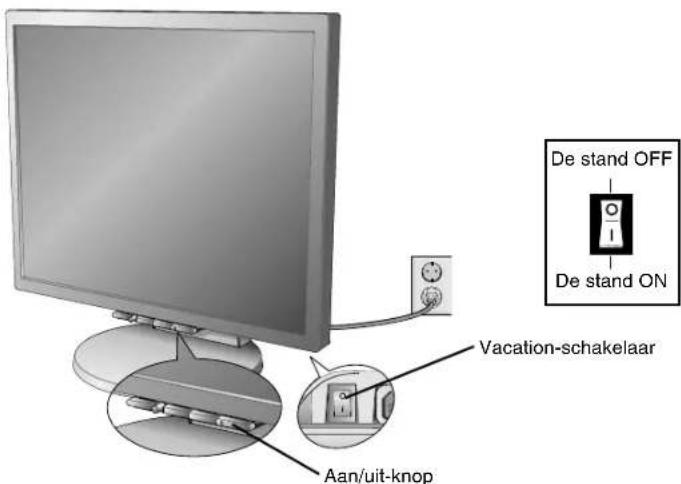

1. De Vacation-schakelaar aan de achterzijde van de monitor moet zich in de stand ON bevinden (zie illustratie E.1). Gebruik de aan/uit-knop aan de voorzijde om de monitor in te schakelen en zet daarna de computer aan.

OPMERKING: de Vacation-schakelaar is een echte aan/uit-knop. Als deze knop zich in de stand OFF bevindt, kan de monitor niet worden ingeschakeld met de knop aan de voorzijde. Gebruik de aan/uit-knop NIET herhaaldelijk na elkaar.

1. Bij de eerste installatie stelt de functie No-Touch Auto Adjust de monitor automatisch in op de meest optimale instellingen voor de meeste timings. Voor verdere aanpassingen gebruikt u de volgende OSM-besturingselementen:

De sectie Besturingselementen van deze gebruikershandleiding bevat een volledige omschrijving van deze OSM-besturingselementen.

OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze Gebruikershandleiding.

De stand OFF De stand ON Vacation-schakelaar Aan/uit-knop

Illustratie E.1
Nederlands-4

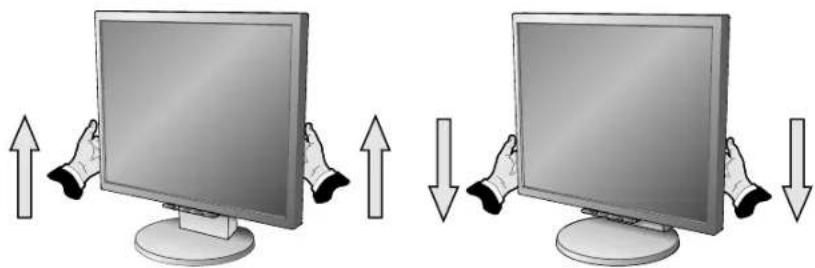

Monitorscherm hoger en lager zetten

U kunt het monitorscherm hoger en lager zetten. U zet het scherm hoger of lager door uw handen aan beide zijden van het beeldscherm te plaatsen en het naar de gewenste hoogte te schuiven (zie illustratie RL.1).

OPMERKING: ga voorzichtig te werk wanneer u het monitorscherm hoger of lager zet.

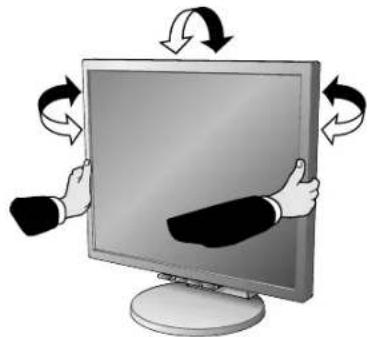

Plaats uw handen aan beide zijden van het beeldscherm en stel de gewenste hoek in (zie illustratie TS.1). OPMERKING: ga voorzichtig te werk wanneer u de kijkhoek van de monitor instelt.

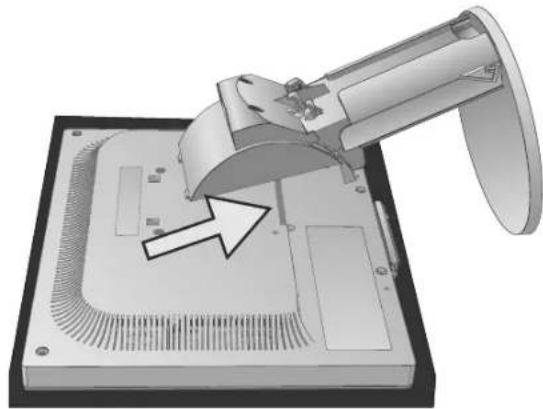

Monitorvoet verwijderen voor permanente montage

Ga als volgt te werk om de monitor voor te bereiden voor andere montagedoeleinden:

1. Plaats uw handen aan beide zijden van het beeldscherm en schuif het naar de hoogste stand. Verwijder de kabelbehuizing (zie illustratie S.1).
2. Koppel alle kabels los.
3. Plaats de monitor met de voorzijde omlaag op een niet-schurend oppervlak (zie illustratie S.2).
4. Verwijder de twee schroeven waarmee de voet op de monitor is bevestigd (zie illustratie S.2)

d oppervlak (zie illustratie S.2). bevestigd (zie illustratie S.2).

Illustratie S.2
Nederlands-5

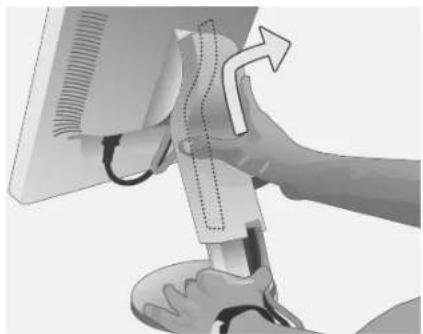

1. Hef de voet omhoog om de bovenste haken los te maken en verwijder de voet (zie illustratie S.3).
2. Verwijder de twee schroeven aan de bovenzijde van de monitor (zie illustratie S.4). U kunt de monitor nu op een andere manier monteren.
3. Sluit de kabels aan de achterzijde van de monitor aan.
4. Als u de voet opnieuw wilt bevestigen, voert u deze procedure in omgekeerde volgorde uit.

OPMERKING: gebruik alleen VESA-compatibele alternatieve montagemethoden. Ga voorzichtig te werk wanneer u de voet van de monitor verwijdert.

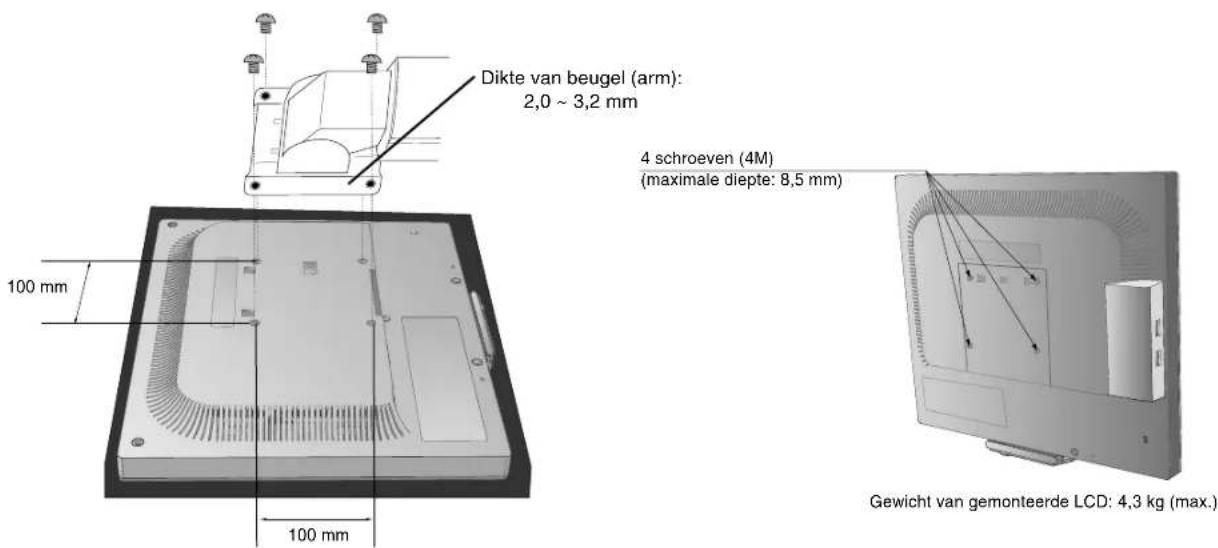

Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm. Ga als volgt te werk als u de monitor op een zwenkarm wilt monteren:

1. Verwijder de voet volgens de instructies in de sectie Monitorvoet verwijderen voor permanente montage.
2. Gebruik de 4 schroeven die u samen met de voet hebt verwijderd en bevestig hiermee de monitor op de zwenkarm (zie illustratie F.1).

OPMERKING: gebruik de LCD-monitor alleen in combinatie met een goedgekeurde arm (bijvoorbeeld met GS-keurmerk). Om te beantwoorden aan de veiligheidsvoorschriften, moet u de monitor monteren op een arm die de nodige stabiliteit garandeert in overeenstemming met het gewicht van de monitor.

Dikte van beugel (arm): 2,0 ~ 3,2 mm 100 mm 100 mm 4 schroeven (4M) (maximale diepte: 8,5 mm) Gewicht van gemonteerde LCD: 4,3 kg (max.)

Illustratie F.1

De OSM-besturingsknoppen (On-Screen Manager) bevinden zich vooraan op de monitor en hebben de volgende functies:

U opent het OSM-menu door te drukken op een van de besturingsknoppen (MENU/EXIT, Links, Rechts, Omlaag, Omhoog).

Als u een ander ingangssignaal wilt, drukt u op de knop SELECT.

Als u de DV MODE (DV-MODUS) wilt wijzigen, drukt u op de knop RESET/DV MODE.

OPMERKING: u kunt het ingangssignaal alleen wijzigen wanneer het menu met OSM-besturingselementen niet op het scherm wordt weergegeven.

Knop

Menu

MENU/EXIT

Open het hoofdschermmenu.

Hiermee verlaat u het menu met de OSM-besturingselementen.

Hiermee schakelt u over naar het OSM-hoofdmenu.

4-Navigatietoets

Omhoog

RechtsLinks

Omlaag

Links/Rechts

Hiermee verplaatst u de markeringsbalk naar links of naar rechts om een optie in het menu te selecteren.

Hiermee verplaatst u de markeringsbalk naar links of naar rechts om de waarde te vergroten of te verkleinen.

Directe instelling van helderheid als de HOTKEY op ON (aan) staat.

Opent het OSM-menu als de HOTKEY op OFF (uit) staat.

Omlaag/Omhoog

Hiermee verplaatst u de markeringsbalk naar beneden of naar boven om een optie in het menu te selecteren.

Directe instelling van contrast als de HOTKEY op ON (aan) staat.

Opent het OSM-menu als de HOTKEY op OFF (uit) staat.

SELECT

De functie Auto Adjust (Automatische regeling). Hiermee activeert u het OSM-submenu.

RESET/DV MODE

Hiermee stelt u voor de gemarkeerde optie in het menu opnieuw de fabrieksinstelling in. Opent de DV-modus.

OPMERKING: wanneer u in het hoofdmenu of een submenu op de knop RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren door op de knop MENU/EXIT te drukken.

Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in.

CONTRAST

Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in.

DV MODE (DV-MODUS)

Met Dynamic Visual Mode selecteert u de geschikte instelling voor Film, Foto, enz.

AUTO CONTRAST (Automatische contrastregeling, alleen analoge ingang)

Pas de instellingen aan voor een optimale schermweergave.

Auto Adjust (Automatische regeling, alleen analoge ingang)

Hiermee past u automatisch de besturingslementen voor beeldpositie, breedte en fijnafstelling aan.

Image Controls (Beeldinstelling, alleen analoge ingang)

LEFT/RIGHT (Links/rechts)

Hiermee stelt u de horizontale positie van het beeld binnen het weergavegebied van het LCD in.

DOWN/UP (Omhoog/omlaag)

Hiermee stelt u de verticale positie van het beeld binnen het weergavegebied van het LCD in.

H. SIZE (Breedte)

U past de breedte aan door de waarde van dit besturingselement te verhogen of te verlagen.

FINE (Fijnafstelling)

U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van deze instelling te verhogen of te verlagen.

Nederlands-7

Colour Control System (Kleurenbeheersysteem)

Colour Control System (Kleurenbeheersysteem): u kunt de gewenste kleuren instellen met behulp van zes vooraf ingestelde kleurensets (de kleurensets sRGB en NATIVE zijn altijd aanwezig en kunnen niet worden gewijzigd).

R,G,B: verhoogt of verlaagt de kleur rood, groen of blauw, afhankelijk van de kleur die is geselecteerd. Als u een kleur verandert, is dit onmiddellijk zichtbaar op het scherm. De instelling (hoger of lager) wordt door de balken aangegeven.

NATIVE (Standaard): de oorspronkelijke kleur die door het LCD wordt weergegeven. Deze kleur kan niet worden gewijzigd.

sRGB: de modus sRGB biedt een enorme verbetering van de kleurengetrouwheid in desktopomgevingen omdat slechts één standaard RGB-kleurenruimte wordt gebruikt. Dankzij deze standaard kunt u voor de meeste toepassingen makkelijk en met een gerust hart kleuren doorsturen (bijvoorbeeld naar het servicebureau) zonder dat verder kleurenbeheer (en de overeenkomstige kosten) vereist is.

Tools (Hulpmiddelen)

OFF TIMER (UIT-TIMER): de monitor wordt automatisch uitgeschakeld als de eindgebruiker een voorafbepaalde duur heeft ingesteld.

HOT KEY (Sneltoets): u kunt de helderheid en het contrast rechtstreeks aanpassen. Wanneer deze functie op ON (AAN) is ingesteld, kunt u de helderheid aanpassen met de knoppen Links of Rechts en het contrast met de knoppen Omhoof of Omlaag wanneer het OSM-menu is uitgeschakeld.

FACTORY PRESET (Fabrieksinstelling): als u de optie Factory Preset kiest, worden voor alle OSM-besturingselementen opnieuw de fabrieksinstellingen geladen. Hiertoe dient u de knop RESET enkele seconden ingedrukt te houden. U kunt de instellingen afzonderlijk aanpassen door de gewenste functie te selecteren en op de knop RESET te drukken.

Menu Tools (Menuhulpmiddelen)

LANGUAGE (Taal): de menu's van de OSM-besturingselementen zijn beschikbaar in acht talen.

OSM LEFT/RIGHT (OSM links/rechts): u bepaalt zelf waar u het menu met de OSM-besturingselementen horizontaal op het scherm wilt laten verschijnen.

OSM DOWN/UP (OSM omhoog/omlaag): u bepaalt zelf waar u het menu met de OSM-besturingselementen verticaal op het scherm wilt laten verschijnen.

OSM Turn Off (OSM uitschakelen): het menu met de OSM-besturingselementen blijft op het scherm zolang u het gebruikt. In het submenu OSM Turn Off kunt u opgeven hoe lang de inactiviteit op de monitor moet duren (nadat u voor het laatst een knop hebt ingedrukt) voordat het menu met de OSM-besturingselementen automatisch verdwijnt.

OSM Lock Out (OSM vergrendelen): hiermee vergrendelt u de toegang tot alle OSM-functies. Alleen de helderheid en het contrast kunnen nog worden gewijzigd. Als u probeert de OSM-besturingselementen opnieuw te gebruiken wanneer de beveiligde modus is geactiveerd, verschijnt een venster op het scherm met de melding dat de OSM-besturingselementen zijn vergrendeld. Als u de functie OSM Lock Out (OSM vergrendelen) wilt inschakelen, drukt u eerst op de knop SELECT en vervolgens op de knop Rechts. Houd beide knoppen tegelijk ingedrukt. Als u de functie OSM Lock Out (OSM vergrendelen) wilt uitschakelen, drukt u eerst op de knop SELECT en vervolgens op de knop Links. Houd beide knoppen tegelijk ingedrukt terwijl het OSM-menu is weergegeven.

RESOLUTION NOTIFIER (Resolutiemelding): de optimale resolutie is 1280 x 1024. Als ON is geselecteerd, verschijnt na 30 seconden een bericht op het scherm met de melding dat de resolutie niet op 1280 x 1024 is ingesteld.

Information (Informatie)

In het menu Information (Informatie) worden de instellingen van het huidige ingangssignaal, de weergaveresolutie, de horizontale en verticale frequentie en de polariteit van de monitor weergegeven. Ook de naam van het model en het serienummer van uw monitor worden in dit menu weergegeven.

OSM-waarschuwing

OSM-waarschuwingsmenu's verdwijnen wanneer u op de knop Exit drukt.

NO SIGNAL (Geen signaal): deze functie geeft een waarschuwing weer wanneer er geen signaal voor horizontale of verticale synchronisatie aanwezig is. Nadat de voeding weer is ingeschakeld of wanneer het ingangssignaal wijzigt, verschijnt het venster No Signal (Geen signaal).

RESOLUTION NOTIFIER (Resolutiemelding): deze functie geeft een waarschuwing weer voor het gebruik van de optimale resolutie. Het venster Resolution Notifier verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het beeldsignaal niet de juiste resolutie heeft. Deze functie kan worden uitgeschakeld in het Menu Tools (Menuhulpmiddelen).

OUT OF RANGE (Buiten bereik): wanneer de timing van het ingangssignaal niet wordt ondersteund of als het videosignaal niet de juiste timing heeft, verschijnt het menu Out of Range (Buiten bereik).

Nederlands-8

Aanbevolen gebruik

Veiligheidsmaatregelen en onderhoud

VOOR EEN OPTIMAAL RESULTAAT BIJ DE INSTALLATIE EN HET GEBRUIK VAN DE MULTISYNC LCD-KLEURENMONITOR IS HET BELANGRIJK DAT U DE ONDERSTAANDE INSTRUCTIES VOLGT:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.
• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.
• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.
• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.
• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.
• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.
• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik.

Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis weggooit.

- Buig de voedingskabel niet.

• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.
• Dek de ventilatieopeningen van de monitor niet af.

Haal in de volgende situaties de stekker van de voedingskabel van de monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.
• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.
• Als de monitor is blootgesteld aan regen of insijpelend water.
• Als de monitor is gevallen of de behuizing beschadigd is.
• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.
• Ga voorzichtig te werk bij glasbreuk.
• Raak de vloeibare kristallen niet aan ingeval de monitor of het glas breekt en ga voorzichtig te werk.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.
• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.
• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

- Ingebrand beeld: een inbranding wordt duidelijk wanneer de "geest" van een vorig beeld op het scherm zichtbaar blijft. In tegenstelling tot CRT-monitoren is een inbranding op een LCD-monitor niet van blijvende aard, maar de weergave van niet-veranderende beelden gedurende langere tijd moet worden vermeden.

U maakt de inbranding ongedaan door de monitor net zo lang uitgeschakeld te laten als het vorige beeld op het scherm is weergegeven. Als een beeld bijvoorbeeld gedurende één uur is weergegeven en de "geest" van dat beeld blijft achter, schakelt u de monitor één uur uit om het ingebrande beeld ongedaan te maken.

OPMERKING: zoals bij alle andere persoonlijke weergaveapparaten raadt NEC DISPLAY SOLUTIONS u aan regelmatig gebruik te maken van een bewegende schermbeveiliging wanneer het scherm inactief is of de monitor uit te schakelen als u deze niet gebruikt.

U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.
• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.
• Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de monitor is 50 cm.
• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.

- Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.

- Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.

- Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te vergroten.

- Gebruik een documenthouder en plaats deze dicht bij de monitor.

- Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.

- Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.

- Laat uw ogen regelmatig door een arts onderzoeken.

De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Stel de helderheid van de monitor zo in dat het achtergrondraster niet meer zichtbaar is.
• Stel het contrast niet op de maximale waarde in.
• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.
• Gebruik de vooraf ingestelde waarden voor de kleureninstellingen.
• Gebruik non-interlaced signalen met een verticale beeldverversingsfrequentie van meer dan 60-75 Hz.
• Kies bij een donkere achtergrond niet de primaire kleur blauw om te vermijden dat u moeilijk leest en uw ogen sneller vermoeid raken.

Het LCD-scherm schoonmaken

Aanbevelingen voor het schoonmaken van het scherm:

• Veeg voorzichtig met een zachte doek over het LCD-scherm om stof en vuil te verwijderen.
• Gebruik nooit harde voorwerpen om het LCD-scherm schoon te vegen.
• Oefen geen druk uit op het oppervlak van het LCD-scherm.

Het voorkomen van krassen

• Raak het LCD-scherm niet aan met harde voorwerpen
• Gebruik alleen een zachte doek voor het reinigen van het oppervlak van het LCD-scherm.

Het voorkomen van vlekken

• Verwijder vingerafdrukken, waterdruppels, chemische stoffen, etc. onmiddellijk van het LCD-scherm omdat er anders verkleuringen en vlekken kunnen ontstaan.
• Als er tijdens het schoonmaken te veel druk op het LCD-scherm wordt uitgeoefend, kunnen er scheuren ontstaan waardoor er afwijkingen in het beeld kunnen ontstaan.

Het voorkomen van defecten aan het scherm

• Oefen geen grote druk uit op het LCD-scherm.
• Plaats geen zware voorwerpen op het oppervlak van het LCD-scherm.
• Zorg ervoor dat er niet constant druk op het LCD-scherm wordt uitgeoefend.

De behuizing schoonmaken

• Schakel de stroom uit en maak de voedingskabel los.
• Gebruik een zachte doek.
• Maak de doek nat in een sopje van water en een mild reinigingsmiddel en reinig de behuizing. Droog de behuizing met een zachte doek.

OPMERKING: de buitenzijde van de behuizing bevat verscheidene soorten plastic. Maak de behuizing daarom NIET schoon met een product dat benzeen, verdunningsmiddel, alkalisch reinigingsmiddel, een reinigingsproduct op basis van alcohol, glasreinigingsmiddel, boenmiddel, glansmiddel, zeeppoeder of insecticide bevat. Zorg ervoor dat de behuizing gedurende langere tijd niet in aanraking komt met rubber of vinyl. Deze vloeistoffen en stoffen kunnen ertoe leiden dat de verflaag wordt aangetast, gaat barsten of afschilfert.

Nederlands-10
