Tipo de producto	Monitor LCD 17 pulgadas (43,2 cm)
Resolución óptima	1280 x 1024
Conectividad	Entrada DVI-D, entrada D-Sub 15 pines, puerto USB (1 ascendente)
Alimentación	100-240 V CA, 50/60 Hz (adaptador de corriente incluido)
Consumo de energía	Aprox. 34 W (típico), en espera < 2 W
Peso (con soporte)	4,3 kg máximo
Dimensiones (con soporte)	Aprox. 367 x 370 x 230 mm (An x Al x Pr)
Ajustes del soporte	Altura, inclinación, giro, rotación
Ángulo de inclinación	De -5° a +30°
Rotación	+/- 35° (giro)
Rango de altura	Hasta 100 mm
Normas de seguridad	CE, TÜV GS, Energy Star, ISO 13406-2
Funciones OSM	Brillo, contraste, DV Mode, ajuste automático, posición, tamaño, color (preajustes), herramienta reloj
Idiomas OSM	8 idiomas (incluido español)
Accesorios incluidos	Cable de alimentación, cable D-Sub, cable USB, CD-ROM, cubrecables
Montaje en pared compatible VESA	Sí, 100 x 100 mm (tornillos M4, profundidad máx. 8,5 mm)
Mantenimiento y limpieza	Paño suave para pantalla LCD, agua jabonosa suave para la carcasa
Temperatura de funcionamiento	5°C a 35°C
Humedad de funcionamiento	10% a 80% (sin condensación)
Garantía del fabricante	2 años (piezas y mano de obra)

Preguntas frecuentes - MultiSync LCD1770GX NEC

¿Cómo limpiar la pantalla LCD del MultiSync LCD1770GX?

Utilice un paño suave y seco para quitar el polvo. Para las manchas, humedezca ligeramente el paño con agua. No frote con materiales rugosos ni presione la pantalla. Evite productos químicos como alcohol o benceno.

¿Cuál es la resolución óptima para este monitor?

La resolución nativa óptima es 1280 x 1024. Se recomienda usarla para una imagen nítida y evitar artefactos.

¿Cómo ajustar la altura de la pantalla?

Coloque las manos a ambos lados del monitor y levante o baje suavemente la pantalla hasta la altura deseada. El soporte permite un recorrido de aproximadamente 100 mm.

¿Puedo montar este monitor en un brazo articulado?

Sí, el monitor es compatible con VESA 100 x 100 mm. Retire el soporte original siguiendo las instrucciones del manual, luego fije el brazo con 4 tornillos M4 (profundidad máx. 8,5 mm). Peso máx. de la pantalla: 4,3 kg.

¿Cómo activar el modo de ahorro de energía?

El monitor está certificado Energy Star. En espera, consume menos de 2 W. También puede usar la función 'Apagado programado' en el menú OSM para apagar automáticamente la pantalla después de un tiempo.

¿Qué hacer si la pantalla muestra 'Sin señal'?

Verifique que el cable de video esté correctamente conectado al ordenador y al monitor. Asegúrese de que el ordenador esté encendido y de que la fuente de entrada (DVI o D-Sub) esté seleccionada con el botón SELECT. También puede intentar reiniciar el ordenador.

¿Cómo bloquear los ajustes OSM?

Para bloquear el menú OSM, mantenga presionados simultáneamente el botón SELECT y la tecla > (derecha) durante unos segundos. Para desbloquear, repita la misma operación con SELECT y la tecla < (izquierda) en el menú OSM.

El monitor hace un ruido de zumbido, ¿es normal?

Un ligero zumbido puede provenir de la retroiluminación. Es normal. Si el ruido es fuerte o irregular, desconecte el monitor y contacte al servicio postventa. No intente abrir la carcasa.

¿Cómo restablecer el monitor a los ajustes de fábrica?

En el menú OSM, vaya a 'Herramientas' y seleccione 'Ajuste de fábrica'. Mantenga presionado el botón RESET varios segundos hasta la confirmación. También puede restablecer una función individual seleccionándola y presionando RESET.

¿Este monitor es adecuado para juegos de video?

Sí, gracias al modo DV Mode (Dynamic Visual) que optimiza la visualización para películas y juegos. El tiempo de respuesta es típico para una pantalla LCD de esta época (aproximadamente 8 ms). Resolución nativa 1280x1024 adecuada para juegos.

MANUAL DE USUARIO MultiSync LCD1770GX NEC

Advertencia, Peligro .... Español-1

Declaración .... Español-1

Contenido .... Español-2

Inicio rápido.... Español-3

Controles .... Español-7

Uso recomendado..... Español-9

Avertissement, Attention ...... Français-1

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN ESTÁ DESCONECTADO DEL ENCHUFE DE PARED. PARA ASEGURARSE COMPLETAMENTE DE QUE NO LLEGA CORRIENTE A LA UNIDAD, DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA TOMA DE CA. NO RETIRE LA CUBIERTA (O LA PARTE TRASERA). EL MONITOR NO CONTIENE PIEZAS QUE DEBA MANIPULAR EL USUARIO. DEJE QUE SEA EL PERSONAL DE SERVICIO CUALIFICADO QUIEN SE ENCARGUE DE LAS TAREAS DE SERVICIO.

Este símbolo advierte al usuario de que el producto puede contener suficiente voltaje sin aislar como para causar descargas eléctricas. Por tanto, evite el contacto con cualquier pieza del interior del monitor.

Este símbolo advierte al usuario de que se incluye documentación importante respecto al funcionamiento y el mantenimiento de este producto. Por ello, debería leerla atentamente para evitar problemas.

Peligro:

Cuando utilice MultiSync LCD1770GX en una fuente alimentación de corriente alterna de 220-240V en Europa, utilice el cable de alimentación que se suministra con el monitor.

En el Reino Unido, utilice un cable de alimentación homologado BS con enchufe moldeado que tenga un fusible negro (cinco amperios) instalado para utilizarlo con este equipo. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor.

Cuando utilice MultiSync LCD1770GX en una fuente alimentación de corriente alterna de 220-240V en Australia, utilice el cable de alimentación que se suministra con el monitor. Si el equipo se le ha suministrado sin cable de alimentación, póngase en contacto con su proveedor.

En los demás casos, utilice un cable de alimentación compatible con la corriente alterna de la salida de alimentación que esté homologado y cumpla las normas de seguridad del país correspondiente.

Declaración

Declaración del fabricante

Por la presente certificamos que el monitor en color MultiSync LCD1770GX (L174F) cumple la

Directiva 73/23/CEE: - EN 60950-1

Directiva 89/336/CEE: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024

y lleva la marca

NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japón

ISO 13406-2

Windows es una marca registrada de Microsoft Corporation. NEC es una marca registrada de NEC Corporation. ENERGY STAR es una marca registrada de EE.UU.

OmniColor es una marca registrada de NEC Display Solutions Europe GmbH en los países de la Unión Europea y en Suiza. ErgoDesign es una marca registrada de NEC Display Solutions, Ltd. en Austria, los países del Benelux, Dinamarca, Francia, Alemania, Italia, Noruega, España, Suecia y el Reino Unido.

NaViSet es una marca registrada de NEC Display Solutions Europe GmbH en los países de la Unión Europea y en Suiza. MultiSync es una marca registrada de NEC Display Solutions, Ltd. en Reino Unido, Italia, Austria, Países Bajos, Suiza, Suecia, España, Dinamarca, Alemania, Noruega y Finlandia.

Todos los nombres de marca y de producto son marcas o marcas registradas de sus respectivas empresas. Como socio de ENERGY STAR®, NEC Display Solutions of America, Inc. ha determinado que este producto cumpla las directrices de ENERGY STAR en cuanto al rendimiento energético. El emblema de ENERGY STAR no representa la aprobación AEP de ningún producto o servicio.

Español-1

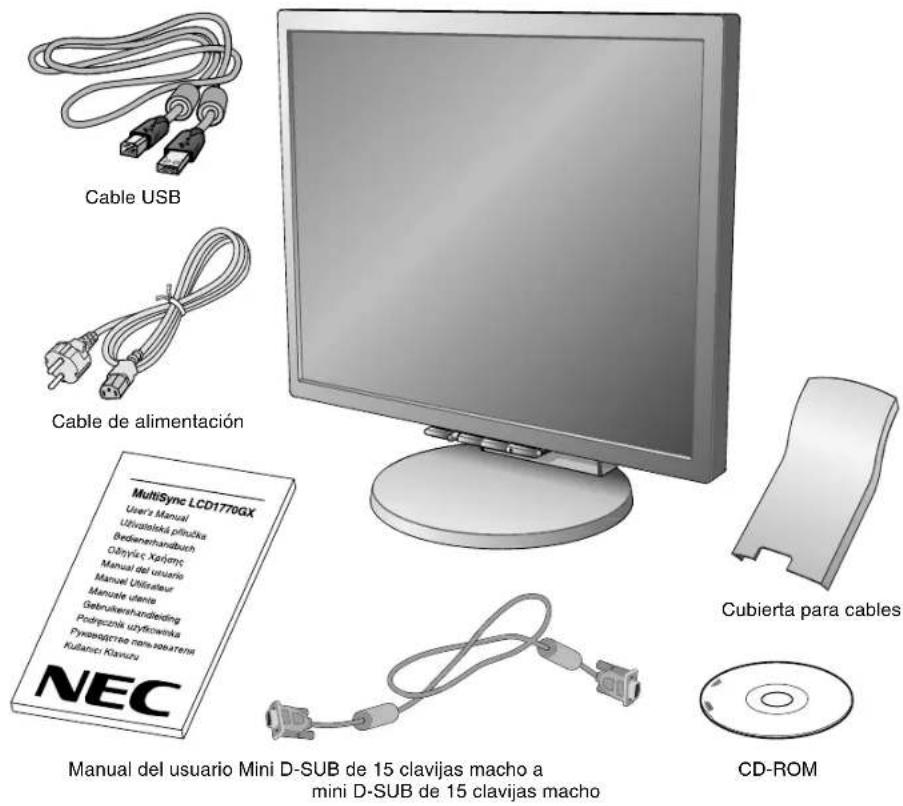

Contenido

Su nueva caja* de monitor LCD NEC MultiSync debería contener:

• Un monitor MultiSync LCD1770GX con base inclinable/giratoria/pivotante/regulable en altura
• Cable de alimentación
• Cable de señal de vídeo
• Cable USB
• Manual del usuario
• Cubierta para cables
• CD-ROM (incluye el manual del usuario completo en formato PDF). Para poder acceder al manual del usuario, debe tener Acrobat Reader 4.0 instalado en su PC.

Cable USB Cable de alimentación MultiSync LCD1770GX User's Manual Ultralistoleki pitručka Bedienerhandbach Chinyšć: Xarjanič Manual del usuario Manuel Utiliseur Manuale utenie Gebruikershandding Podrzejnla uzytčnostka Pykospacirea mini-secuerea Kutatico: Kivuru NEC Cubierta para cables CD-ROM Manual del usuario Mini D-SUB de 15 clavijas macho a mini D-SUB de 15 clavijas macho

NOTA: Este monitor admite altavoces opcionales: "Barra de sonido MultiSync". Consulte a su distribuidor o visite nuestra página web: http://www.nec-display-solutions.com

* Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro.

Inicio rápido

Para conectar el monitor LCD MultiSync a su sistema, siga estas indicaciones:

1. Apague el ordenador.

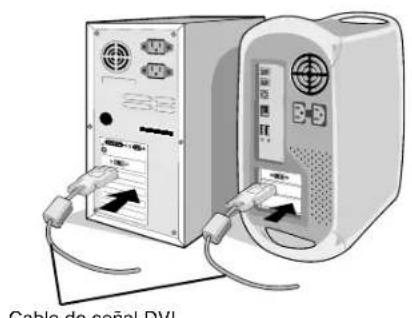

2. Para PC o MAC con salida digital DVI: conecte el cable de señal DVI (no incluido) al conector de la tarjeta de visualización de su sistema (figura A.1). Apriete todos los tornillos.

Para PC con salida analógica: conecte el cable de señal del mini D-SUB de 15 clavijas al conector de la tarjeta de visualización de su sistema (figura A.2). Apriete todos los tornillos.

Para MAC: conecte el adaptador para Macintosh al ordenador, y el cable de señal del mini D-SUB de 15 clavijas al adaptador para Macintosh (figura B.1). Apriete todos los tornillos.

Cable de señal DVL

Cable de señal DVI
(no se incluye)

Figura A.1 Figura B.1

Adaptador para Macintosh (no incluido)

NOTA: Algunos sistemas Macintosh no necesitan adaptador.

1. Coloque una mano a cada lado del monitor para inclinar el panel LCD 30 grados y levántelo hasta alcanzar la posición más alta (figura C.1).
2. Conecte todos los cables en sus correspondientes conectores (figura C.1).

NOTA: Si se conectan los cables DVI y D-sub, se debe conectar el cable DVI en el saliente existente junto al cable de alimentación (figura C.1).
5. Para manejar los cables sin problemas, coloque cada cable en el conducto en el orden que se indica: cable de alimentación, cable DVI, cable D-Sub y cable USB (figura C.2).

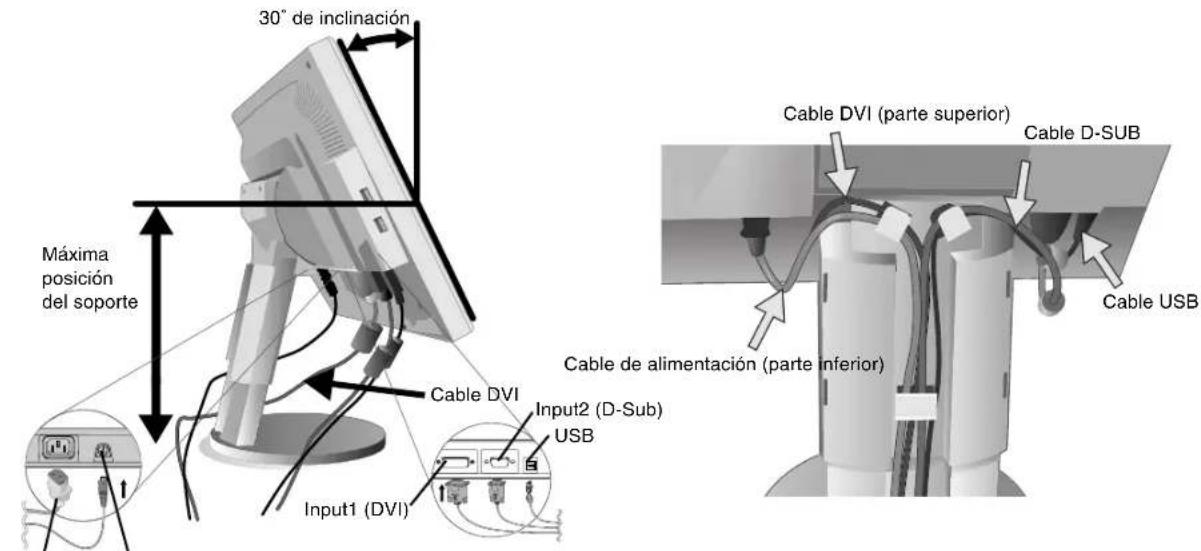

30° de inclinación Máxima posición del soporte Cable DVI Input2 (D-Sub) USB Input1 (DVI) Cable de alimentación (parte inferior) Cable DVI (parte superior) Cable D-SUB Cable USB

Figura C.1 Figura C.2
Entrada para productos opcionales de NEC.
No utilice este conector si no se le indica así.

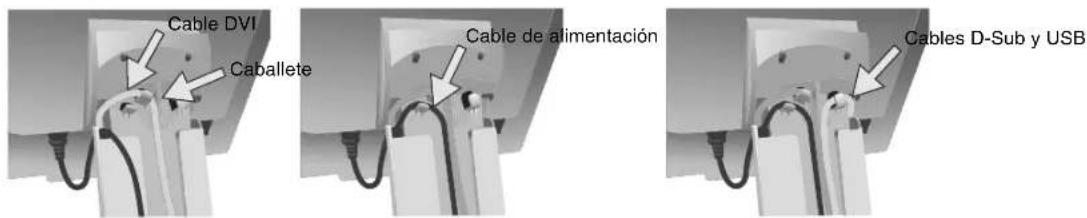

1. Introduzca el cable DVI y el cable de alimentación en sus corchetes correspondientes, según se indica en la figura C.3.
2. Introduzca los cables D-Sub y USB en sus corchetes correspondientes, como se indica en la figura C.4.
3. Asegúrese de que todos los cables quedan pegados al soporte en toda su extensión (figura C.4).

Cable DVI Caballete Cable de alimentación Cables D-Sub y USB

Figura C.3 Figura C.4

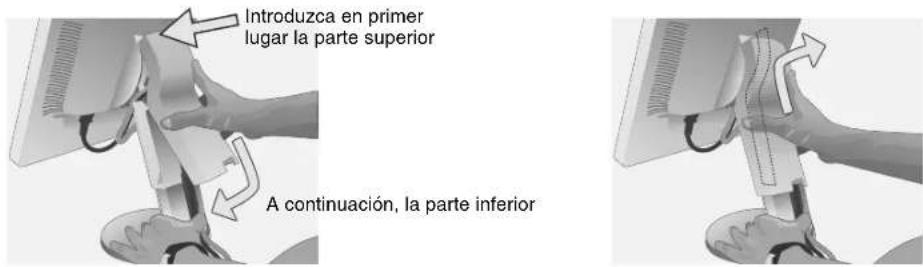

1. Sujete firmemente todos los cables y coloque la tapa de los cables sobre el soporte (figura D.1). Para quitar dicha tapa, levántela como se indica en la figura D.2.

Introduzca en primer lugar la parte superior A continuación, la parte inferior

Figura D.1 Figura D.2

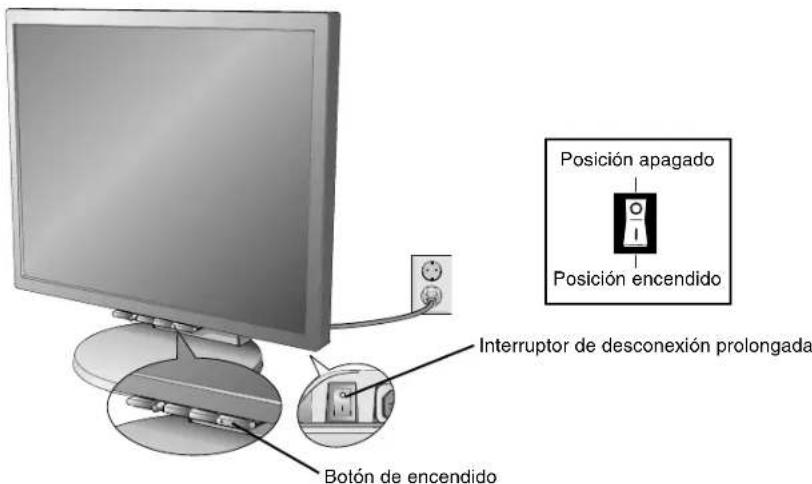

1. Conecte el cable de alimentación a la toma de corriente (figura E.1).

NOTA: Por favor, consulte el apartado Peligro de este manual para asegurarse de que selecciona el cable de alimentación de corriente alterna adecuado.
11. El interruptor de desconexión prolongada que hay en la parte trasera del monitor debe estar encendido (figura E.1). Encienda el monitor con el botón de encendido frontal y ponga en marcha el ordenador.
NOTA: El interruptor de desconexión prolongada es un interruptor tipo on/off (encendido/apagado). Si este interruptor está en la posición OFF (apagado), el monitor no se puede conectar utilizando el botón frontal. NO lo conecte/desconecte repetidas veces.
12. La función No-touch ajusta automáticamente el monitor con la configuración óptima inicial en la mayoría de cadencias. Para llevar a cabo otros ajustes, utilice los siguientes controles de OSM:

• Contraste de auto ajuste (sólo para entradas analógicas)
• Auto Ajuste (sólo para entradas analógicas)

Consulte el apartado Controles de este Manual del usuario si desea obtener una descripción detallada de estos controles OSM.

NOTA: Si surgiera algún problema, consulte el apartado Solución de problemas de este manual del usuario.

Posición apagado Posición encendido Interruptor de desconexión prolongada Botón de encendido

Figura E.1
Español-4

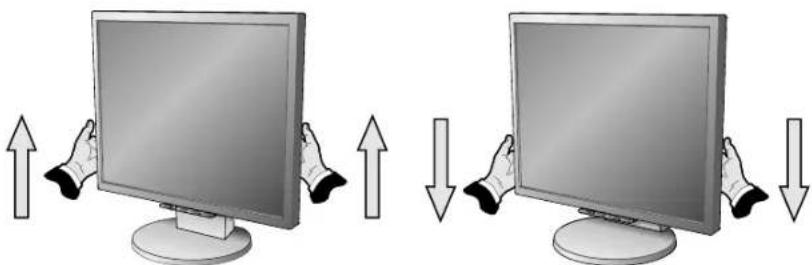

Cómo subir y bajar la pantalla del monitor

La pantalla del monitor se puede subir y bajar. Para ello, coloque una mano a cada lado del monitor y súbala o bájela hasta conseguir la posición deseada (figura RL.1).

NOTA: Realice esta operación con cuidado.

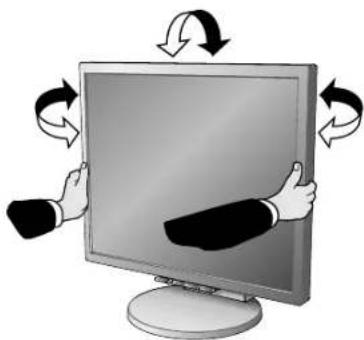

Sujete la pantalla del monitor con las dos manos para ajustarla y orientarla como desee (figura TS.1).

NOTA: Tenga cuidado al inclinar y girar el monitor.

Cómo retirar el soporte del monitor para el montaje

Para montar el monitor de otra forma:

1. Coloque una mano a cada lado del monitor y levántelo hasta alcanzar la posición más alta. Retire el conducto para cables (figura S.1).
2. Desconecte todos los cables.
3. Sitúe el monitor boca abajo en una superficie no abrasiva (figura S.2).

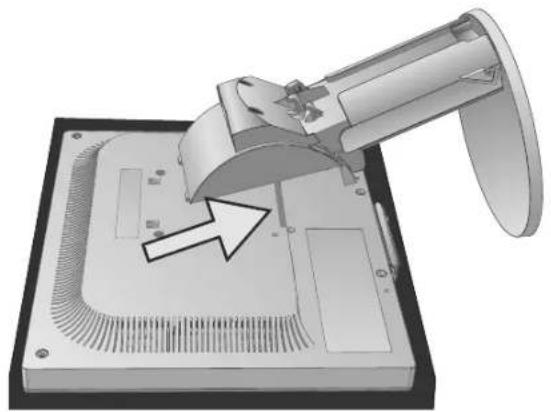

4. Retire los dos tornillos que unen el monitor al soporte (figura S.2).

1. Levante el soporte para soltar los corchetes de la parte superior y retírelo (figura S.3).
2. Retire los dos tornillos de la parte superior del monitor (figura S.4). El monitor ya está preparado.
3. Conecte los cables por la parte trasera del monitor.
4. Repita el proceso en sentido inverso para volver a montar el soporte.

NOTA: Utilice sólo métodos de montaje alternativos compatibles con VESA. Retire el soporte del monitor con cuidado.

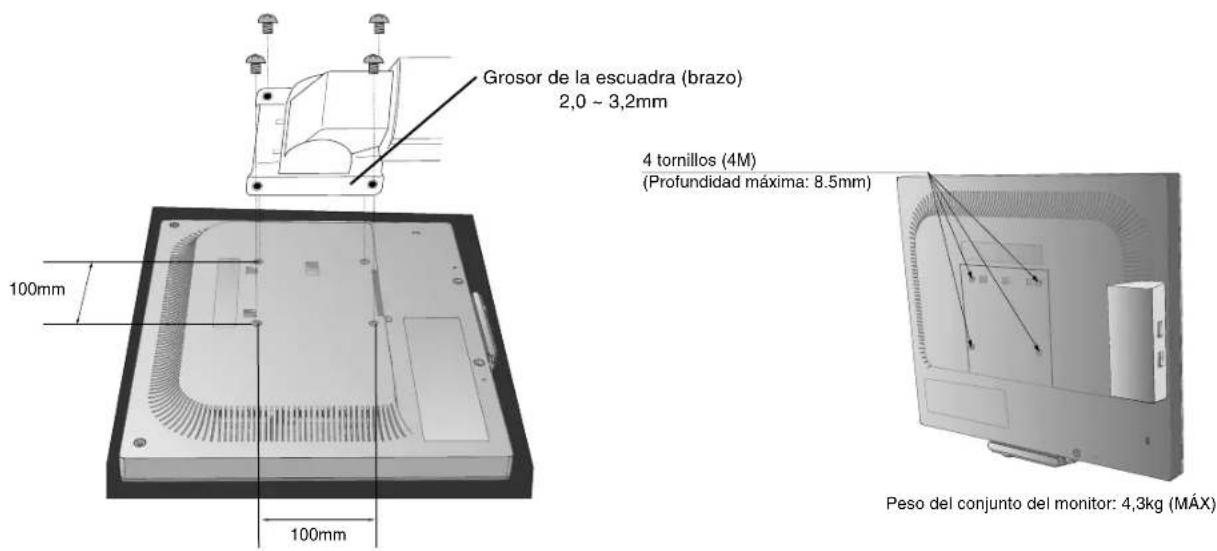

Cómo instalar el brazo flexible

Este monitor LCD está diseñado para ser utilizado con un brazo flexible. Para colocar el monitor sobre un brazo flexible:

1. Para retirar el soporte, siga las instrucciones que se indican en el apartado Cómo retirar el soporte del monitor para el montaje.
2. Acople el brazo al monitor con los 4 tornillos han quedado al retirar el soporte (figura F.1).

NOTA: El monitor LCD sólo debería utilizarse con un brazo homologado (por ejemplo, de la marca GS). Para cumplir las normas de seguridad, el monitor debe estar montado a un brazo que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor.

Grosor de la escuadra (brazo) 2,0 - 3,2mm 4 tornillos (4M) (Profundidad máxima: 8.5mm) 100mm 100mm Peso del conjunto del monitor: 4,3kg (MÁX)

Figura F.1

Español-6

Controles

Los botones de control OSM (On-Screen Manager) situados en la parte frontal del monitor funcionan del siguiente modo:

Para acceder al menú de OSM, presione cualquiera de los botones de control (MENU/EXIT, Izquierda, Derecha, Abajo, Arriba). Para modificar la entrada de señal, pulse el botón SELECT (Seleccionar). Para pasar a MODO DV, pulse el botón RESET/DV MODE.

NOTA: El menú OSM debe estar cerrado para que se pueda modificar la entrada de señal.

Botón Menú

MENU/EXIT Abra el menú principal OSM. Para salir de los controles OSM. Para salir al menú principal de OSM.

Izq./Derecha Desplaza la zona resaltada a izquierda/derecha para seleccionar los menús de control. Desplaza la barra a izquierda/derecha para aumentar o reducir el ajuste. Ajuste directo del brillo si está ACTIVADA la TECLA DIRECTA. Entra en el menú OSM si está APAGADA la TECLA DIRECTA.

Abajo/Arriba Desplaza la zona resaltada hacia abajo/arriba para seleccionar uno de los controles. Ajuste directo del contraste si está ACTIVADA la TECLA DIRECTA. Entra en el menú OSM si está APAGADA la TECLA DIRECTA.

SELECT Activa la función de Auto Ajuste. Para acceder al submenú de OSM. RESET/DV MODE Restablece la configuración de fábrica del menú de control resaltado. Accede al Modo DV.

NOTA: Al pulsar RESET en el menú principal y el submenú, aparece una ventana de advertencia que le permitirá cancelar la función RESET pulsando el botón MENU/EXIT.

Controles de brillo/contraste

BRILLO

Ajusta el brillo de la imagen global y del fondo.

CONTRASTE

Ajusta el brillo de la imagen respecto al fondo.

DV MODE

Dynamic Visual Mode permite seleccionar la opción adecuada para película, imagen, etc.

CONTRASTE AUTOM. (sólo para entradas analógicas)

Ajusta la imagen a la configuración óptima.

AUTO Auto ajuste (sólo para entradas analógicas)

Ajusta automáticamente las configuraciones de Image Position (Posición de la imagen), Anchura y Estabilidad.

Controles de imagen (sólo para entradas analógicas)

IZQ./DERECHA

Controla la posición horizontal de la imagen en el área de visualización de la pantalla.

ABAJO/ARRIBA

Controla la posición vertical de la imagen en el área de visualización de la pantalla.

ANCHURA

Ajusta el tamaño horizontal aumentando o reduciendo esta configuración.

ESTABILIDAD

Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta configuración.

Español-7

Sistema de control del color

Sistema de control del color: El preajuste de seis colores selecciona la configuración del color deseada (las configuraciones del color sRBG y ESTÁNDAR son estándar y no se pueden modificar).

R,G,B: Aumenta o disminuye el color rojo, verde o azul en función del que se seleccione. La modificación del color aparecerá en la pantalla y la dirección (aumento o disminución) se mostrará en las barras.

ESTÁNDAR: Color original que aparece en el panel LCD y que no se puede ajustar.

sRGB: El modo sRGB aumenta extraordinariamente la fidelidad del color en el entorno del escritorio con un solo segmento de color RGB estándar. Con este entorno de color, el operario puede comunicar los colores fácil y cómodamente, por lo general, sin ningún programa específico de gestión del color.

Herramientas

TIEMPO DESACTIV.: El monitor se apagará automáticamente transcurrido el tiempo indicado por el usuario.

TECLA DIRECTA: El brillo y el contraste se pueden ajustar directamente. Cuando esta función está activada, puede ajustar el brillo con las teclas de control de izquierda o derecha y el contraste, con las teclas de control de arriba o abajo aunque el menú esté desactivado.

CONF. DE FÁBRICA: Seleccionando Conf. de fábrica podrá restablecer todas las configuraciones de control de OSM originales. Mantenga pulsado el botón RESET durante unos segundos para que se active la función. Podrá restablecer cada configuración resaltando el control correspondiente y pulsando el botón RESET.

Menú Herramientas

IDIOMA: Los menús del control OSM están disponibles en ocho idiomas.

OSM IZQ./DERECHA: Puede decidir dónde desea que aparezca la ventana de control OSM en horizontal en su pantalla.

OSM ABAJO/ARRIBA: Puede decidir dónde desea que aparezca la ventana de control OSM en vertical en su pantalla.

DURACIÓN OSM: El menú de control de OSM permanecerá activado mientras se esté utilizando. En el submenú Actividad OSM puede indicar cuánto tiempo debe transcurrir desde que se toca por última vez un botón del menú de control de OSM hasta que éste se desconecta.

BLOQUEO OSM: Este control bloquea totalmente el acceso a todas las funciones de control de OSM excepto Brillo y Contraste. Si intenta activar los controles de OSM mientras está activado el modo de Bloqueo, aparecerá una ventana notificándole que los controles de OSM están bloqueados. Para activar la función Bloqueo OSM, pulse SELECT (seleccionar) y el botón derecho de control simultáneamente. Para desactivar la función Bloqueo OSM en el menú OSM, pulse SELECT y el botón de control izquierdo simultáneamente desde el menú de OSM.

AVISO DE RESOLUCIÓN: Esta resolución óptima es de 1280 x 1024. Si se selecciona ENCENDIDO, aparecerá un mensaje en la pantalla después de 30 segundos advirtiendo de que la resolución no es 1280 x 1024.

Información

El menú Información muestra cuál es la entrada actual, la resolución de la pantalla, las frecuencias horizontal y vertical y la polaridad del monitor. También muestra el modelo y los números de serie de su monitor.

Precaución OSM

Los menús Precaución OSM desaparecen con el botón Salir.

NO HAY SEÑAL: esta función avisa al usuario cuando no se recibe ninguna señal Sinc. horizontal ni vertical. Al encender el monitor o cuando se detecte un cambio en la señal de entrada, aparecerá la ventana No hay señal.

AVISO DE RESOLUCIÓN: esta función advierte de que se debe optimizar la resolución. Al encender el monitor, al modificar la señal de entrada y cuando la resolución de la señal de vídeo no es la adecuada, aparecerá la ventana de alerta de AVISO DE RESOLUCIÓN. Esta función se puede desactivar en el menú TOOL (herramientas).

FRECUENCIA EXCESIVA: si la señal de entrada es de una cadencia incompatible o la señal de vídeo no tiene la cadencia correcta, aparecerá el menú Frecuencia excesiva.

Uso recomendado

Medidas de seguridad y mantenimiento

PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR EN COLOR MULTISYNC LCD:

• NO ABRA EL MONITOR. No contiene piezas que deba manipular el usuario. Si se abren o retiran las cubiertas, existe el riesgo de sufrir descargas eléctricas peligrosas u otros daños. Las tareas de servicio deberá realizarlas un técnico cualificado.
• No vierta ningún líquido en la caja ni utilice el monitor cerca del agua.
• No inserte objetos de ningún tipo en las ranuras de la caja, porque podrían tocar puntos con tensión peligrosos y ser dañinos o letales, o causar descargas eléctricas, fuego o fallos en el equipo.
• No coloque objetos pesados en el cable de alimentación. Si éste se dañara, podrían producirse descargas o fuego.
• No coloque este producto sobre un carro, soporte o mesa inclinado o inestable, ya que el monitor podría caerse y producirse daños graves.
• No coloque objetos sobre el monitor ni utilice el monitor al aire libre.
• El interior del tubo fluorescente situado en la pantalla de cristal líquido contiene mercurio. Respete las ordenanzas de su municipio a la hora de desechar el tubo.
• No doblegue el cable de alimentación.
• No utilice el monitor en zonas con altas temperaturas, húmedas, con polvo o con grasa.
• No cubra la abertura del monitor.

Si se dan algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado:

• Si el cable de alimentación o el enchufe está dañado.
• Si se ha derramado líquido o han caído objetos dentro del monitor.
• Si el monitor ha estado expuesto a la lluvia o el agua.
• Si el monitor se ha caído o se ha dañado la caja.

- Si el monitor no funciona con normalidad y ha seguido las instrucciones de servicio.

- Si hay cristales rotos, retírelos con precaución.

- Si se rompe el monitor o el cristal, no toque el cristal líquido y tenga precaución.

PELIGRO

• Coloque el monitor en un lugar debidamente ventilado para permitir que el calor se disipe sin problemas. No bloquee las aberturas ventiladas ni coloque el monitor cerca de un radiador u otras fuentes de calor. No coloque nada sobre el monitor.
• El conector del cable de alimentación es el principal modo de desconectar el sistema de la tensión de alimentación. El monitor debería estar instalado cerca de una caja de enchufe de fácil acceso.
• Trate con cuidado el monitor al transportarlo. Guarde el embalaje. Podría necesitarlo para futuros transportes.

- Persistencia de la imagen: la persistencia de la imagen se produce cuando en la pantalla permanece la "sombra" o el remanente de una imagen. A diferencia de los monitores CRT, la persistencia de la imagen de los monitores con pantalla de cristal líquido no es permanente, pero se debe evitar visualizar patrones fijos en el monitor durante largos períodos de tiempo.

Para eliminar la persistencia de la imagen, tenga apagado el monitor tanto tiempo como el que haya permanecido la imagen en la pantalla. Por ejemplo, si ha habido una imagen en el monitor durante una hora y aparece una "sombra" de esa imagen, debería tener el monitor apagado durante una hora para borrarla.

NOTA: como en todos los dispositivos de visualización personales, NEC DISPLAY SOLUTIONS recomienda utilizar con regularidad un salvapantallas con movimiento siempre que la pantalla esté inactiva o apagar el monitor si no se va a utilizar.

SI EL MONITOR ESTÁ SITUADO Y AJUSTADO CORRECTAMENTE, EL USUARIO SENTIRÁ MENOS FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO COLOQUE EL MONITOR, COMPRUEBE LO SIGUIENTE:

• Para garantizar el óptimo rendimiento, deje el monitor en marcha durante 20 minutos para que se caliente.
• Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia abajo al observar el centro de la pantalla.
• Coloque el monitor a 40 cm de distancia de los ojos como mínimo y a 70 cm como máximo. La distancia óptima es de 50 cm.
• Descanse la vista periódicamente enfocándola hacia un objeto situado a 6 metros como mínimo. Parpadee con frecuencia.
• Coloque el monitor en un ángulo de 90° respecto a las ventanas u otras fuentes de luz para evitar al máximo los brillos y reflejos. Ajuste la inclinación del monitor de modo que las luces del techo no se reflejen en la pantalla.

- Si el reflejo de la luz le impide ver adecuadamente la pantalla, utilice un filtro antirreflectante.

- Ajuste los controles de brillo y contraste del monitor para mejorar la legibilidad.

- Utilice un atril para documentos y colóquelo cerca de la pantalla.

- Coloque aquello en lo que más fija la vista (la pantalla o el material de referencia) directamente enfrente de usted para evitar tener la cabeza girada al teclear.

- Evite visualizar patrones fijos en el monitor durante largos períodos de tiempo. De ese modo, evitará la persistencia de la imagen (efectos post-imagen).

- Revise su vista con regularidad.

Para conseguir las máximas ventajas ergonómicas, recomendamos que:

• Ajuste el brillo hasta que desaparezca el fondo de la imagen.
• No coloque el control del contraste en la posición máxima.
• Utilice los controles de tamaño y posición predefinidos con señales estándar.
• Utilice la configuración de color predefinida.

- Utilice señales no entrelazadas con una velocidad de regeneración de la imagen vertical de 60-75 Hz.

- No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos.

Cómo limpiar el panel LCD

Limpieza recomendada del panel LCD:

• Para limpiar la superficie del panel LCD de polvo y suciedad, utilice un paño suave.
• No frote el panel LCD con materiales rugosos.
• No presione la superficie del panel LCD.

Para evitar rasgaduras

- No toque el panel LCD con objetos duros.

- Utilice sólo un paño suave para limpiar la superficie del panel LCD.

Para evitar manchas

• Limpie inmediatamente las huellas, manchas de agua, salpicaduras de productos químicos, etc. De lo contrario, el panel LCD podría perder el color y mancharse.
• Si frota el panel LCD con demasiada fuerza, podría quebrarlo y causar problemas en la imagen.

Para evitar roturas o problemas con la pantalla

• No empuje con fuerza la superficie del panel LCD.
• No coloque objetos pesados encima del panel LCD.
• Evite someter el panel LCD a una presión constante.

Cómo limpiar la carcasa

• Desconecte el cable de alimentación.
• Utilice un paño suave.
• Humedezca el paño con un detergente suave y agua, páselo por la carcasa y séquela con un paño suave.

NOTA: La superficie de la carcasa está formada por una gran cantidad de materiales plásticos. NO la limpie con benceno, detergente alcalino, detergente con componentes alcohólicos, limpiacristales, cera, abrillantador, jabón en polvo ni insecticida. Procure que la carcasa no permanezca en contacto con goma o vinilo durante mucho tiempo. Estos tipos de líquidos y de tejidos pueden hacer que la pintura se deteriore, se resquebraje o se despegue.

Español-10

AVERTISSEMENT

POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE MÊME, N'UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.

N'OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION:

ATTENTION

POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D'ALIMENTATION EST BIEN DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L'APPAREIL, DÉCONNECTEZ LE CORDON D'ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L'ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

(S.2). ysunek S.2).

Rysunek S.2

Polski-6
