Ürün Türü	17 inç (43,2 cm) LCD Monitör
Optimum Çözünürlük	1280 x 1024
Bağlantı	DVI-D Girişi, D-Sub 15 pin Girişi, USB Portu (1 adet yukarı yönlü)
Güç Kaynağı	100-240 V AC, 50/60 Hz (güç adaptörü dahil)
Güç Tüketimi	Yaklaşık 34 W (tipik), bekleme < 2 W
Ağırlık (standlı)	Maksimum 4,3 kg
Boyutlar (standlı)	Yaklaşık 367 x 370 x 230 mm (G x Y x D)
Stand Ayarları	Yükseklik, eğim, döndürme, dönüş
Eğim Açısı	-5° ile +30° arası
Dönüş	+/- 35° (döndürme)
Yükseklik Aralığı	100 mm'ye kadar
Güvenlik Standartları	CE, TÜV GS, Energy Star, ISO 13406-2
OSM Fonksiyonları	Parlaklık, kontrast, DV Modu, otomatik ayar, konum, boyut, renk (ön ayarlar), saat aracı
OSM Dilleri	8 dil (Fransızca dahil)
Birlikte Verilen Aksesuarlar	Güç kablosu, D-Sub kablosu, USB kablosu, CD-ROM, kablo kapağı
VESA Uyumlu Duvar Montajı	Evet, 100 x 100 mm (M4 vidalar, maksimum derinlik 8,5 mm)
Bakım ve Temizlik	LCD ekran için yumuşak bez, kasa için hafif sabunlu su
Çalışma Sıcaklığı	5°C ile 35°C arası
Çalışma Nemi	%10 ile %80 arası (yoğuşmasız)
Üretici Garantisi	2 yıl (parça ve işçilik)

Sık sorulan sorular - MultiSync LCD1770GX NEC

MultiSync LCD1770GX'in LCD ekranını nasıl temizlerim ?

Tozu almak için yumuşak ve kuru bir bez kullanın. Lekeler için bezi hafifçe suyla nemlendirin. Sert malzemelerle ovalamayın ve ekrana bastırmayın. Alkol veya benzen gibi kimyasallardan kaçının.

Bu monitör için optimum çözünürlük nedir ?

En iyi çözünürlük 1280 x 1024'tür. Net bir görüntü ve artefaktları önlemek için kullanılması önerilir.

Ekran yüksekliğini nasıl ayarlarım ?

Monitörün her iki yanından tutarak ekranı istediğiniz yüksekliğe kadar yavaşça kaldırın veya indirin. Stand yaklaşık 100 mm hareket mesafesi sağlar.

Bu monitörü bir kol montajına takabilir miyim ?

Evet, monitör VESA 100 x 100 mm uyumludur. Orijinal standı kullanım kılavuzundaki talimatlara göre çıkarın, ardından kolu 4 adet M4 vida ile (maksimum derinlik 8,5 mm) takın. Maksimum ekran ağırlığı: 4,3 kg.

Enerji tasarrufu modunu nasıl etkinleştiririm ?

Monitör Energy Star sertifikalıdır. Bekleme modunda 2 W'tan az güç tüketir. Ayrıca OSM menüsündeki 'Zamanlayıcı Kapatma' özelliğini kullanarak ekranı belirli bir süre sonra otomatik olarak kapatabilirsiniz.

Ekranda 'Sinyal Yok' yazıyorsa ne yapmalıyım ?

Video kablosunun bilgisayara ve monitöre düzgün şekilde bağlı olduğunu kontrol edin. Bilgisayarın açık olduğundan ve SELECT butonu ile doğru giriş kaynağının (DVI veya D-Sub) seçildiğinden emin olun. Ayrıca bilgisayarı yeniden başlatmayı deneyin.

OSM ayarlarını nasıl kilitlerim ?

OSM menüsünü kilitlemek için SELECT düğmesine ve sağ ok (>) tuşuna aynı anda birkaç saniye basılı tutun. Kilidi açmak için OSM menüsünde SELECT ve sol ok (<) ile aynı işlemi tekrarlayın.

Monitör cızırtı sesi çıkarıyor, bu normal mi ?

Hafif bir cızırtı arka aydınlatmadan kaynaklanabilir. Bu normaldir. Ses yüksek veya düzensizse, monitörü fişten çekin ve satış sonrası servise başvurun. Kasayı açmaya çalışmayın.

Monitörü fabrika ayarlarına nasıl sıfırlarım ?

OSM menüsünde 'Araçlar'a gidin ve 'Fabrika Ayarları'nı seçin. Onay alana kadar RESET düğmesine birkaç saniye basılı tutun. Ayrıca tek bir işlevi seçip RESET'e basarak sıfırlayabilirsiniz.

Bu monitör video oyunlarına uygun mu ?

Evet, filmler ve oyunlar için görüntüyü optimize eden DV Modu sayesinde uygundur. Tepki süresi bu dönemin LCD ekranları için tipiktir (yaklaşık 8 ms). Yerel çözünürlük 1280x1024 oyunlar için uygundur.

KULLANIM KILAVUZU MultiSync LCD1770GX NEC

Dikkat, Uyari ...... Türkçe-1

Bildirim Türkiye-1

İçindekiler ...... Türkçe-2

Hızlı Başlama ...... Türkçe-3

Kontroller Türkiye-7

Tavsiye edilen kullanım ...... Türkçe-9

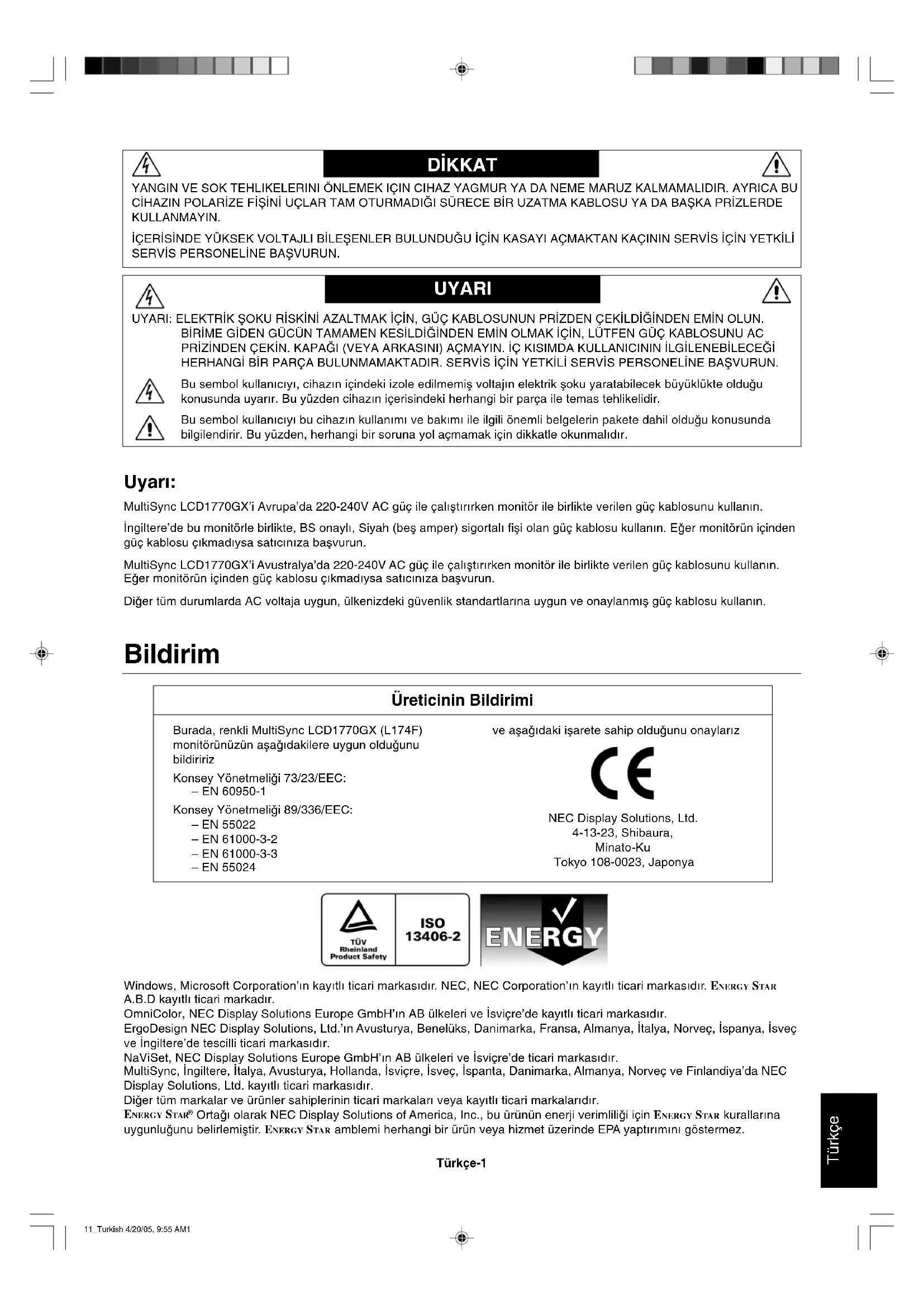

WARNING

UYARI: ELEKTRİK ŞOKU RİSKİNİ AZALTMAK İÇİN, GÜÇ KABLOSUNUN PRİZDEN ÇEKİLDİĞİNDEN EMİN OLUN. BİRİME GİDEN GÜCÜN TAMAMEN KESİLDİĞİNDEN EMİN OLMAK İÇİN, LÜTFEN GÜÇ KABLOSUNU AC PRİZİNDEN ÇEKİN. KAPAĞI (VEYA ARKASINI) AÇMAYIN. İÇ KISIMDA KULLANICININ İLGİLENEBİLECEĞI HERHANGİ BİR PARÇA BULUNMAMAKTADIR. SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN.

Bu sembol kullanıcıyı, cihazın içindeki izole edilmemiş voltajın elektrik şoku yaratabilecek büyüklükte olduğu konusunda uyarır. Bu yüzden cihazın içerisindeki herhangi bir parça ile temas tehlikelidir.

Bu sembol kullanıcıyı bu cihazın kullanımı ve bakımı ile ilgili önemli belgelerin pakete dahil olduğu konusunda bilgilendirir. Bu yüzden, herhangi bir soruna yol açmamak için dikkatle okunmalıdır.

Uyari:

MultiSync LCD1770GX'i Avrupa'da 220-240V AC güç ile çalıştırırken monitor ile birlikte verilen güç kablosunu kullanın.

İngiltere'de bu monitörle birlikte, BS onaylı, Siyah (beş amper) sigortalı fışı olan güç kablosu kullanın. Eğer monitörün içinden güç kablosu çıkmadıysa satıcınıza başvurun.

MultiSync LCD1770GX'i Avustralya'da 220-240V AC güç ile çalıştırırken monitor ile birlikte verilen güç kablosunu kullanın. Eğer monitorün içinden güç kablosu çıkmadıysa satıcınıza başvurun.

Diğer tüm durumlarda AC voltaja uygun, ülkenizdeki güvenlik standartlarına uygun ve onaylanmış güç kablosu kullanın.

Bildirim

Üreticinin Bildirimi

Burada, renkli MultiSync LCD1770GX (L174F) monitorünüzün aşağıdaki dilere uygun olduğunu bildiririz

Konsey Yönetmeliği 73/23/EEC: - EN 60950-1

Konsey Yönetmeliği 89/336/EEC:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

ve aşağıdaki işarete sahip olduğunu onaylarız

Windows, Microsoft Corporation'ın kayıtlı ticari markasıdır. NEC, NEC Corporation'ın kayıtlı ticari markasıdır. ENERGY STAR A.B.D kayıtlı ticari markadır.

OmniColor, NEC Display Solutions Europe GmbH'ın AB ülkeleri ve İsviçre'de kayıtlı ticari markasıdır.

ErgoDesign NEC Display Solutions, Ltd.'in Avusturya, Benelüks, Danimarka, Fransa, Almanya, İtalya, Norveç, İspanya, İsveç ve İngiltere'de tescilli ticari markasıdır.

NaViSet, NEC Display Solutions Europe GmbH'ın AB ülkeleri ve İsviçre'de ticari markasıdır.

MultiSync, İngiltere, İtalya, Avusturya, Hollanda, İsviçre, İsveç, İspanta, Danimarka, Almanya, Norveç ve Finlandiya'da NEC Display Solutions, Ltd. kayıtlı ticari markasıdır.

Diğer tüm markalar ve ürünler sahiplerinin ticari markaları veya kayıtlı ticari markalarıdır.

ENERGY STAR ^® Ortağı olarak NEC Display Solutions of America, Inc., bu ürünün enerji verimliliği için ENERGY STAR kurallarına uygunluğunu belirlemiştir. ENERGY STAR amblemi herhangi bir ürün veya hizmet üzerinde EPA yaptırımını göstermez.

İçindekiler

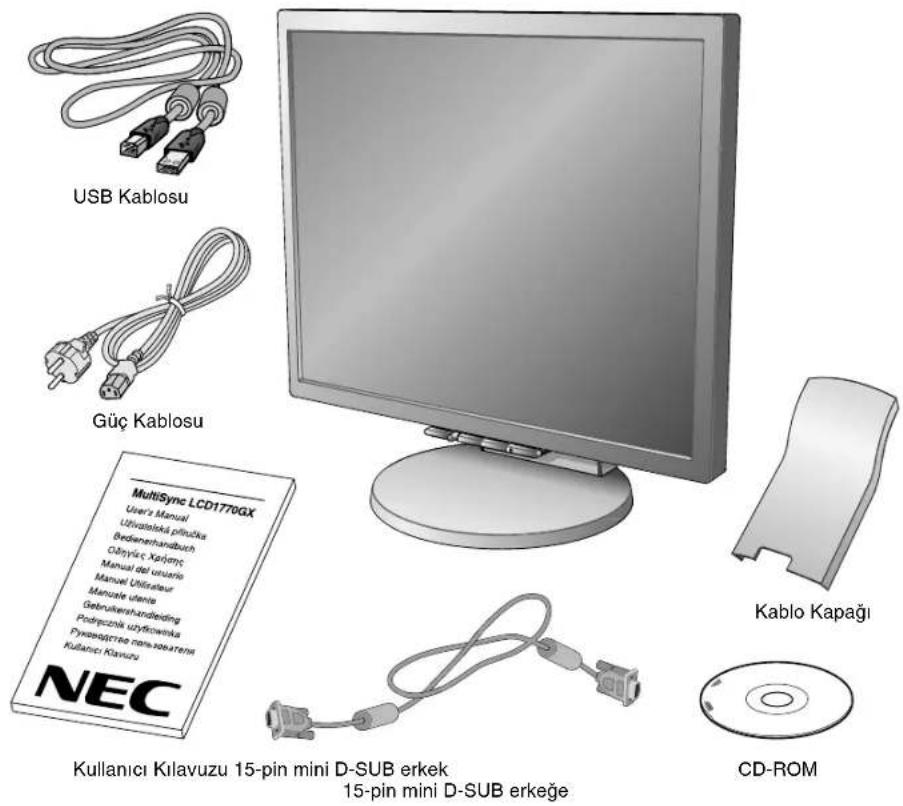

Yeni NEC MultiSync LCD monitor kutunuz* aşağıdakileri içermelidir:

• Eğme/döndürme/yükseklik ayarlı stand ile DiamondPoint LCD1770GX monitor
  • Güç Kablosu
  • Video Sinyal Kablosu
• USB Kablosu
• Kullanıcı Kilavuzu
  • Kablo Kapağı
• CD ROM (PDF formatındaki Kullanıcı Kılavuzunun tamamını içerir).

Kullanıcı Klavuzunu görmek için, bilgisayarınızda Acrobat Reader 4.0 yüklü olmalıdır.

USB Kablosu Güç Kablosu MultiSync LCD1770GX User's Manual Uthvatslekä pifniukis Bedienerhandbuch Cönyis c. Karjönç Manual del usuario Manuel Utilseteur Manuale utenis Gebruikershandeiding Podrzejnis użytkiwiska Pykapatirca mini-terkarens Kulatici Kılavuzu NEC Kullanıcı Kılavuzu 15-pin mini D-SUB erkek 15-pin mini D-SUB erkeğe Kablo Kapağı CD-ROM

NOT: Bu monitöre opsiyonel hoparlör takılabilir: "MultiSync Sound bar". Lütfen bayinizden sorun veya web sitemizden http://www.nec-display-solutions.com

* Monitörü taşımak veya bir yere göndermek için orjinal kutusunu ve ambalaj malzemesini saklamayı unutmayın.

Türkçe-2

Hızlı Başlama

MultiSync LCD monitorü sisteminize bağlamak için, aşağıdaki talimatları izleyin:

1. Bilgisayarınızı kapatın.

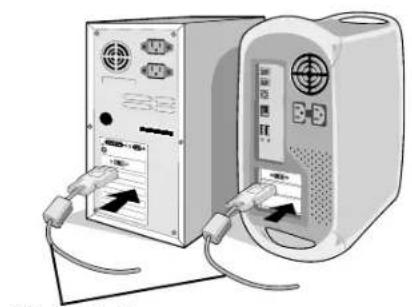

2. DVI dijital çıkışı PC veya MAC için: DVI sinyal kablosunu (dahil değildir) sisteminizdeki ekran kartının bağlayıcısına takın (Şekil A.1). Tüm vidaları sıkın.

Analog çıkışı PC için: Sinyal kablosunun 15-Pin mini D-SUB ucunu sisteminizdeki ekran kartının bağlayıcısına takın (Şekil A.2). Tüm vidaları sıkın.

MAC İçin: Macintosh kablo adaptörünl bilgisayara bağlayın, daha sonra 15-pin mini D-SUB sinyal kablosunu MultiSync Macintosh kablo adaptürüne bağlayın (Şekil B.1). Tüm vidaları sıkın.

DVI sinyal kablosu (dahil değildir)
Şekil A.1 Şekil B.1

Macintosh Kablosu (dahil değil)

NOT: Bazı Macintosh sistemlerinde Macintosh kablo adaptörüne gerek yoktur.

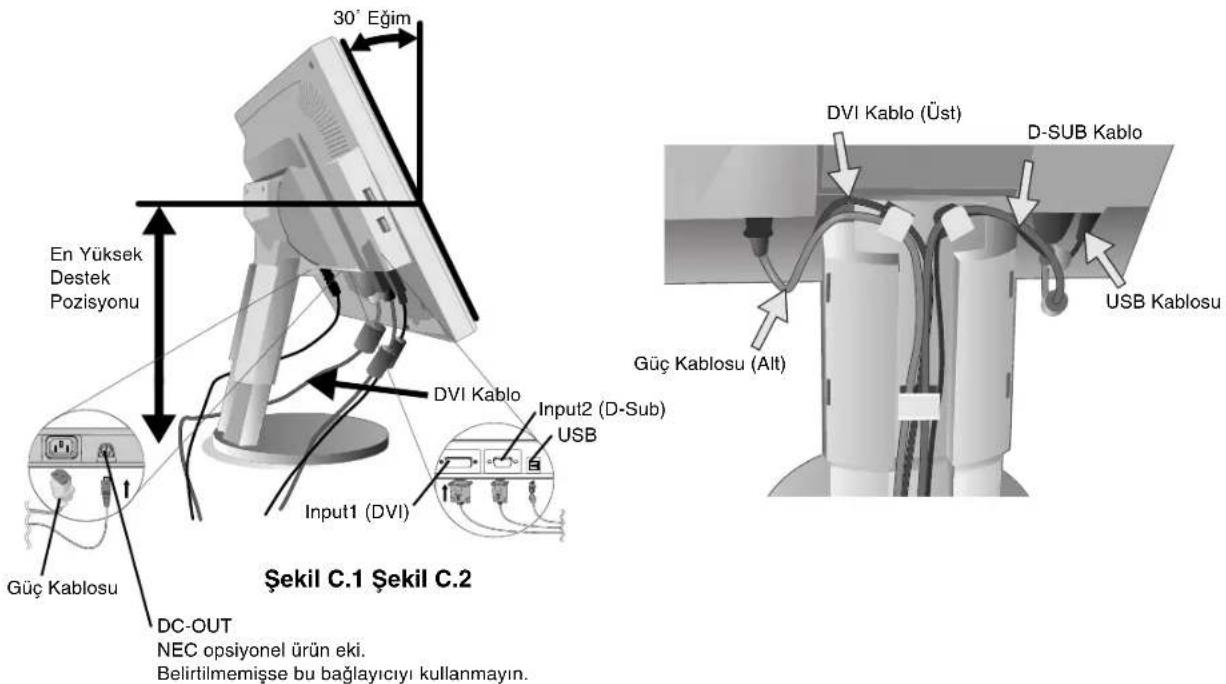

1. LCD paneli 30-derece açı ile kaldırmak ve en yüksek pozisyona getirmek için monitörün her iki yanında ellerinizle tutun (Şekil C.1).
2. Tüm kabloları uygun konnektörlere bağlayın (Şekil C.1).
   NOT: Eğer hem DVI hem de D-sub kablo bağlanıyorsa, DVI kablo güç kablosu tarafından tırnakların yan tarafı boyunca takılmalıdır (Şekil C.1).
3. Başarılı kablo yönetimi için, kablo yönetimine kabloları şu sıra ile yerleştirin: Güç kablosu, DVI kablosu, D-Sub kablosu ve USB kablosu (Şekil C.2).

30° Eğim En Yüksek Destek Pozisyonu DVI Kablo Input2 (D-Sub) USB Input1 (DVI) Güç Kablosu DC-OUT NEC opsiyonel ürün eki. Belirtilmemişse bu bağlayıcıyı kullanmayın. Şekil C.1 Şekil C.2 DVI Kablo (Üst) D-SUB Kablo Güç Kablosu (Alt) USB Kablosu

Türkçe-3

1. DVI kablosunu ve güç kablosunu Şekil C.3'de gösterilen özel kancalara yerleştirin.
2. D-Sub ve USB kablosunu Şekil C.4 de gösterilen özel kancalara yerleştirin.
3. Tüm kabloların yağa göre düz olduklarıından emin olun (Şekil C.4).

DVI Kablo Tirnak

Güç Kablosu

D-Sub ve USB kablosu
Şekil C.3 Şekil C.4

1. Kabloları düzgün şekilde tutun ve kablo kapağını ayağa takın (Şekil D.1). Kablo kapağını çıkartmak için, kapağı Şekil D.2'de gösterilen şekilde çıkartın.

Once Üstü Takın Sonra Altı

Şekil D.1 Şekil D.2

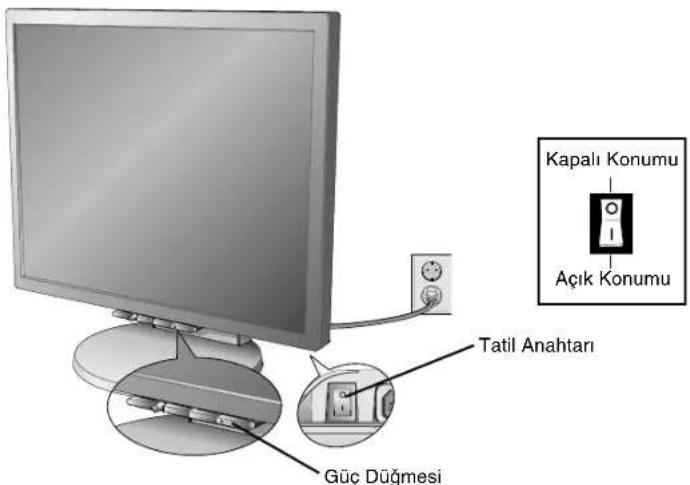

1. Güç kablosunu prize takın (Şekil E.1).

NOT: Uygun AC güç kablosunun seçimi için lütfen bu kullanma kılavuzunun Uyarı bölümüne bakın.
11. Monitörün sağ tarafından takil anahtarı açık olmalıdır (Şekil E.1). Öndeki güç düğmesi ile monitörü ve bilgisayarı açın.
NOT: Tatil anahtarı gerçek açık/kapalı anahtardır. Eğer bu anahtar KAPALI durumdaysa, monitor öndeki düğme kullanılarak açılamaz. Tekrar tekrar açma/kapama YAPMAYIN.
12. Dokunmadan Otomatik Ayar, zamanlamaların çoğu için, ilk başlangıçtan sonra monitorü optimum ayarlarına ayarlar. Diğer ayarlar için aşağıdaki OSM kontrollerini kullanın.

• Auto Adjust Contrast (Otomatik Kontrast Ayarlama) (Sadece Analog Girişte)
• Auto Adjust (Otomatik Ayarlama) (sadece Analog giriste)

OSM kontrollerin tam tanımları için bu Kullanıcı Kılavuzunun Kontroller bölümüne bakın.

NOT: Herhangi bir problemle karşılaştığınızda, bu Kullanıcı Kılavuzunun Sorun Giderme bölümüne bakın.

Kapalı Konumu Açık Konumu Tatil Anahtarı Güç Düğmesi

Şekil E.1
Türkçe-4

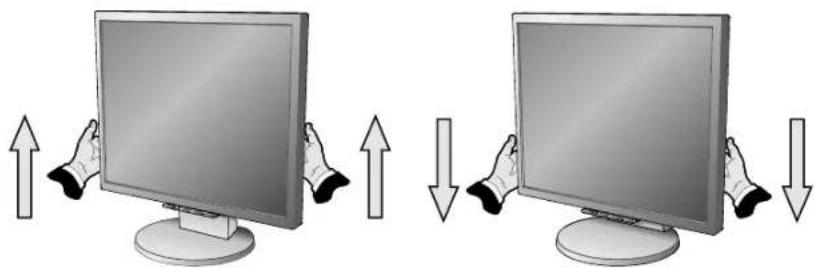

Monitör Ekranını Yükselt ve Alçalt

Monitör yükseltilip alçıltılabilir Ekranı yükseltmek veya alçaltmak için, ellerinizi monitörün her iki yanına koyun ve istediğiniz yüksekliğe getirin (Şekil RL.1).

NOT: Monitör ekranını yükseltir veya alçaltırken dikkatli olun.

Monitör ekranını ellerinizle her iki yanından tutarak ayağı arzu ettiğiniz şekilde ayarlayın. (Şekil TS.1).

NOT: Monitör ekranının eğimini ayarlarken dikkat edin.

Montaj için Monitör Desteğini Çıkartın

Monitörü alternatif montaj amaçlarına hazırlamak için:

1. Ellerinizi monitörün her iki yanına koyun ve en yüksek konuma getirin. Kablo kapağını çıkartın (Şekil S.1).
2. Tüm kabloları çıkarın.

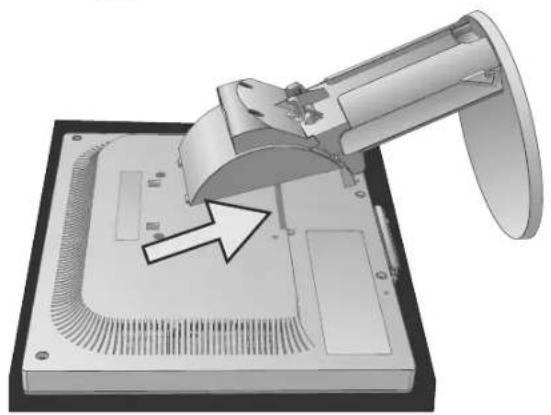

3. Monitörün yüzeyi aşağı gelecek şekilde aşındırıcı olmayan bir yüzey üzerine koyun (Şekil S.2).
4. Desteği monitöre bağlayan 2 vidayı çıkartın (Şekil S.2)

Üzey üzerine koyun (Şekil S.2).

Şekil S.2
Türkçe-5

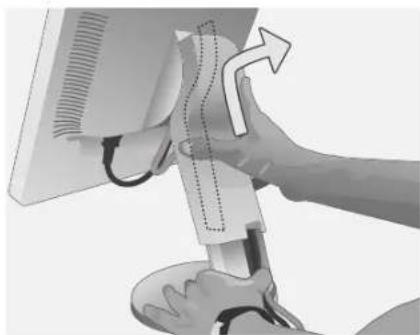

1. Üst kancaları açmak için desteği kaldırın ve desteği çıkartın (Şekil S.3).
2. Monitörün üstündeki 2 vidayı sökün (Şekil S.4). Monitör artık alternatif bir alanda kurulmaya hazırldır.
3. Kabloları monitörün arkasına bağlayın.
4. Desteği tekrar takmak için bu işlemin tersini yapın.

NOT: Sadece VESA uyumlu alternatif montaj metodu kullanın. Desteği çıkartırken dikkat edin.

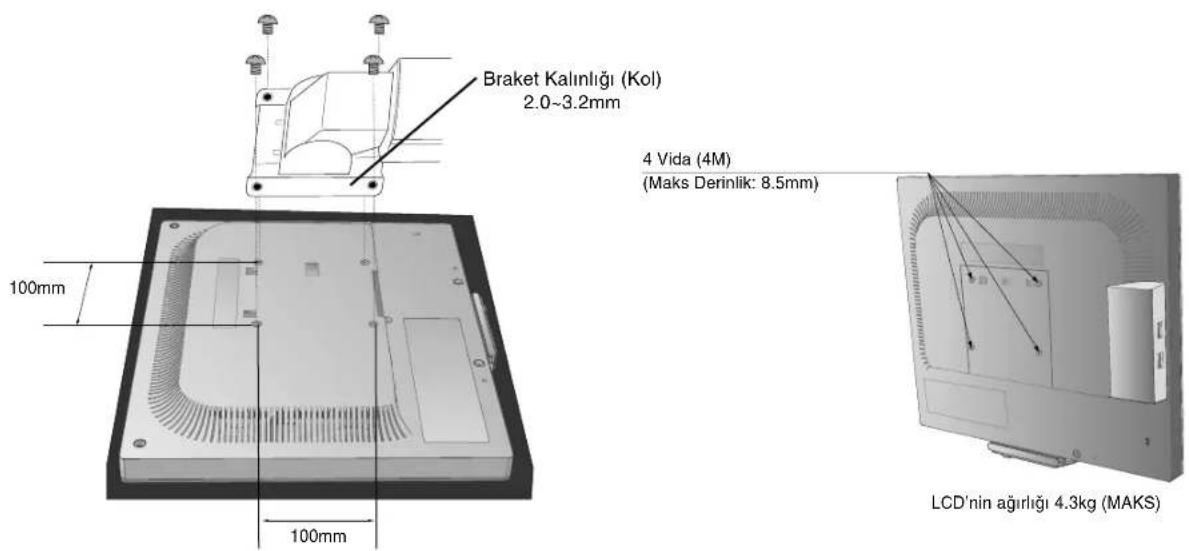

Esnek Kolun Takılması

Bu LCD monitor esnek bir kol ile kullanılmak üzere tasarlanmıştır. Monitörü esnek kola takmak için:

1. Desteği çıkartmak için, Monitörün Desteğinin Çıkartılması ile ilgili talimatlara uyun.
2. Desteğin çıkartılması ile sağlanan 4 vidayı kullanarak kolu monitöre takın (Şekil F.1).

NOT: LCD monitor sadece onaylanmış bir kolla kullanılmalıdır (örn. GS işareti). Güvenlik gerekliliklerini yerine getimek için monitor monitorun ağırlığı göz önünde bulundurulduğunda gerekli dengeyi sağlayabilecek bir kola monte edilmelidir.

Braket Kalinliği (Kol) 2.0~3.2mm 100mm 100mm 4 Vida (4M) (Maks Derinlik: 8.5mm) LCD'nin ağırlığı 4.3kg (MAKS)

Şekil F.1
Türkçe-6

Kontroller

Monitörün ön kısmındaki OSM (Ekran Üstü Kontrol) kontrol düğmeleri aşağıdaki gibi çalışır:

OSM menüsüne erişmek için, kontrol düğmelerinden birin basın (MENU/EXIT, Sol, Sağ, Yukarı, Aşağı).

Sinyal girişini değiştirmek için, SELECT (SEÇ) düğmesine basın.

DV MODE değiştirmek için, RESET/DV MODE düğmesine basın.

NOT: Sinyal girişini değiştirmek için OSM kapalı olmalıdır.

Düğme

Menü

MENU/EXIT

OSM ana menüsünü açın.

(MENÜ/ÇIKIŞ)

OSM kontrollerinden çıkar.

OSM ana menüsüne dönüş.

4-Yönlü Tuş

Yukarı

SağaSola

Aşağı

Sol/Sağ

Kontrol menülerini seçmek için vurgulu alanı sola/sağa hareket ettirir.

Ayarı arttırmak veya azaltmak için çubuğu sola/sağa hareket ettirir.

Eğer HOT KEY ON olarak ayarlıysa doğrudan parlaklık ayarı.

Eğer HOT KEY OFF olarak ayarlıysa, OSM menüsüne girer.

Aşağı/Yukarı

Kontrollerden birini seçmek için vurgulu alanı aşağı/yukarı hareket ettirir.

Eğer HOT KEY ON olarak ayarlıysa doğrudan kontrast ayarı.

Eğer HOT KEY OFF olarak ayarlıysa, OSM menüsüne girer.

SELECT (SEÇ)

Auto Adjust (Otomatik Ayar) fonksiyonunu etkinleştirir. OSM alt menüsüne girin.

RESET/DV MODE

Vurgulanmış kontrol menüsünü fabrika ayarına döndürür. DV Moduna girer.

NOT: Ana ve alt menüde RESET (SIFIRLA) düğmesine basıldığında, EXIT (ÇIKİŞ) düğmesine basarak sıfırlama işlemini iptal etmenize olanak sağlayan bir uyarı penceresi belirir.

Brightness/Contrast Controls (Parlaklik/Kontrast Kontrolleri) BRIGHTNESS (PARLAKLIK)

Ekrandaki görüntüyü ve arka fon parlaklığını ayarlar.

CONTRAST (KONTRAST)

Arka fona bağlı olarak görüntü parlaklığını ayarlar.

DV MODE (DV MOD)

Dynamic Visual Mode (Dinamik Görsel Mod) Film, Resim vs. için uygun ayarı seçmenizi sağlar.

AUTO CONTRAST (OTOMATİK KONTRAST) (Sadece analog girişte)

Görüntülenen resmi en iyi ayarlara getirir.

Auto Adjust (Otomatik Ayarlama) (Sadece Analog girişte)

Görüntü konumunu, Yatay Boyutu ve İnce ayarı otomatik olarak ayarlar.

Image Controls (Resim Kontrolleri) (Sadece Analog Girişte)

LEFT/RIGHT (SOL/SAĞ)

LCD ekran alanındaki Yatay Görüntü Konumunu kontrol eder.

DOWN/UP (AŞAĞI/YUKARI)

LCD ekran alanındaki Dikey Görüntü Konumunu kontrol eder.

H.SIZE (Yatay Boyut)

Bu ayarı arttırarak ya da azaltarak yatay boyutu ayarlar.

FINE (İNCE)

Bu ayarı arttırarak ya ada azaltarak odaklanmayı, netliği ve görüntü dengesini geliştirir.

Türkçe-7

Colour Control System (Renk Kontrol Sistemleri)

Colour Control System (Renk Kontrol Sistemleri): Altı önceden belirlenmiş renk düzeni istenilen renk ayarını seçer (sRGB ve NATIVE renk ayarları standarttır ve değiştirilemez).

R,G,B: Seçilene bağlı olarak kırmızı, yeşil veya mavi rengi arttırır veya azaltır. Renkteki değişim ekranda görülür ve yön (azaltma veya arttırma) çubuk üzerinde gösterilir.

NATIVE: LCD panel tarafından gösterilen ayarlanamaz orjinal renktir.

sRGB: sRGB modu masaüstü ortamındaki renk düzenini tek standart RGB renk boşluğu ile geliştirir. Bu renk destekli ortam ile, kullanıcı bir çok durumda renklerle kolaylıkla ve güvenle başka renk yönetimine ihtiyaç duymadan ilgilenebilir.

Tools (Araçlar)

OFF TIMER (Kapanma Zamanlayıcı): Kullanıcı önceden belirlenmiş bir zaman dilimi seçtiğinde monitor otomatik olarak kapanır.

HOT KEY (KESTİRME TUŞ): Parlaklık ve kontrastı doğrudan ayarlayabilirsiniz. Bu fonksiyon ON (Açık) olarak ayarlandığında, OSM menü kapalıkyen parlaklığı sol veya sağ, kontrastı yukarı veya aşağı ile ayarlayabilirsiniz.

FACTORY PRESET (FABRİKA AYARLARI): Factory Preset (Fabrika Ayarları) seçmek OSM kontrol ayarlarının tümünü fabrika ayarlarına geri döndürmenize izin verir. Etkili olması için RESET (SIFIRLAMA) düğmesinin bir kaç saniye basılı tutulması gereklidir. Ayarları tek tek sıfırlamak için, sıfırlamak istediğiniz kontrolü vurgulayıp RESET (SIFIRLA) düğmesine basın.

Menu Tools (Menü Araçları)

LANGUAGE (DİL): OSM kontrol menüleri sekiz dildedir.

OSM LEFT/RIGHT (OSM SOL/SAĞ): OSM kontrol görüntüsünün ekranınızda yatay olarak görünüp görünmemesini seçebilirsiniz.

OSM DOWN/UP (OMS AŞAĞI/YUKARI): OSM kontrol görüntüşünün ekranınızda dikey olarak görünüp görünmemesini seçibilirsiniz.

OSM Turn Off (OSM Kapatma): OSM kontrol menüsü kullanımda olduğu sürece açık kalacaktır. OSM Turn Off (Kapatma) alt menüsünde, OSM kontrol menüsünün kapatılması için monitörün son düğmeye dokunulduktan sonra ne kadar bekleyeceğini seçebilirsiniz.

OSM Lock Out (OSM Kilitleme): Bu kontrol parlaklık ve kontrast kontrolü dışındaki tüm OSM fonksiyonlarına erişimi tamamen kilitler. OSM kontrollerini kilitleme modundayken kullanmaya çalışırsanız, OSM kontrollerinin kilitli olduğunu bildiren bir ekran belirir. OSM Lock Out (OSM Kilitleme) fonksiyonunu aktive etmek için, SELECT (Seç) düğmesine basıp sonra sağ kontrol düğmesine basarak her ikisini basılı tutun. OSM Lock Out (OSM Kilitleme) devre dışı bırakmak için, SELECT (Seç) düğmesine, sonra sol kontrol düğmesine basın ve OSM menüsündeyken aynı anda basılı tutun.

RESOLUTION NOTIFIER (ÇÖZÜNÜRLÜK HATIRLATICI): En iyi çözünürlük 1280 x 1024'dir. Eğer ON (AÇIK) seçili ise 30 saniye sonra ekranda size çözünürlüğün 1280 x 1024 olmadığını bildiren bir mesaj belirecektir.

Information (Bilgi)

Bilgi menüsü, monitörün mevcut girişini, ekran çözünürlüğünü, yatay ve dikey frekansını ve polarite ayarını gösterir. Monitörün model ve seri numarası da gösterilir.

OSM Warning (OSM Uyarısı)

OSM Warning (OSM Uyarısı) menüleri Exit (Çıkış) düğmesine basıldığında kaybolur.

NO SIGNAL (SİNYAL YOK): Bu fonksiyon Yatay veya Dikey Sync Sinyali olmadığında bir uyarı verir. Güç açıldığında veya giriş sinyalinde bir değişim olduğunda, No Signal (Sinyal Yok) penceresi belirir.

RESOLUTION NOTIFIER (ÇÖZÜNÜRLÜK HATIRLATICI): Bu fonksiyon en iyi çözünürlükte kullanmayı hatırlatır. Güç açıldığında veya giriş sinyalinde bir değişim olduğunda ya da video sinyali uygun çözünürlükte değilse, Resolution Notifier (Çözünürlük Hatırlatıcı) penceresi açılır. Bu fonksiyon Menu Tools (Menü Araçları) menüsünden kapatılabilir.

OUT OF RANGE (ARALIK DİŞI): Giriş sinyali desteklenmeyen zamanlamadaysa veya video sinyali uygun zamanlamaya sahip değilse, Out Of Range (Aralık Dışı) menüsü belirir.

Tavsiye edilen kullanım

Güvenlik Uyarıları ve Bakım

MULTISYNC LCD RENKLİ MONITÖRÜ KURARKEN VE KULLANIRKEN EN İYİ PERFORMANS İÇİN LÜTFEN AŞAĞIDAKİ NOKTALARA DİKKAT EDİN:

• MONİTÖRÜ AÇMAYIN. İç kısımda kullanıcıının ilgilenebileceği herhangi bir parça bulunmamaktadır ve kapağı açmak ya da çıkartmak sizi ciddi şok tehlikeleri veya diğer risklere maruz bırakabilir. Tüm bakım işleri için yetkili servis elemanlarına başvurun.
• Kasaya herhangi bir sıvı dökmeyin ya da monitörünüzü su yakınında kullanmayın.
• Tehlikeli voltaj noktalarına temas ederek, zararlı ya da öldürücü olabileceği veya elektrik şoku, yangın ya da cihaz arızasına yol açabileceği için kasadaki yuvalara herhangi bir cisim sokmayın.
• Güç kablosu üzerine ağır cisimler koymayın. Kablodaki hasar şok ya da yangına yol açabilir.
• Monitörün düşmesine ve ciddi şekilde hasar görmesine sebep olabileceği için bu ürünü eğimli ya da dengesiz taşıyıcı, stand veya masa üzerine yerleştirmeyin.
• Monitörün üzerine herhangi birşey koymayın ve monitörü dışarıda kullanmayın.
• LCD monitorün içindeki florasan tüpün içinde civa bulunmaktadır. Bu tüpü atmanız gerektiğiinde lütfen belediyenizin yönetmelik ve kurallarına uyun.
• Güç kablosunu kivirmayın.
• Monitörü yüksek sıcaklıkta, nemli, tozlu ya da yağlı alanlarda kullanmayın.
• Monitörün üzerindeki havalandırmayı kapatmayın.

Aşağıdaki durumlarda, monitörünüzü hemen fişten çekin ve servis için yetkili servis personeline başvurun.

• Güç kaynağı kablosu ya da fişi hasar gördüğüünde.
• Eğer monitorün üstüne sıvı döküldüyse veya içine herhangi bir nesne düştüyse.
• Eğer monitor yağmur veya suya maruz kaldıysa.
• Eğer monitor düştüyse veya kasası hasar gördüyse.
• Eğer monitor kullanım talimatlarını takip etmenize rağmen normal çalışmıyorsa.
• Camı kırılırsa dikkatli olun.
• Eğer monitor veya camı kırılırsa sıvı kristal ile temas etmeyin ve dikkatli olun.

UYARI

• Isının düzgün olarak dağılıması için, monitörün etrafında yeterli havalandırma alanı olmasına dikkat edin. Havalandırma boşluklarını kapatmayın ya da monitörü radyatör veya diğer ısı kaynaklarının yakınına yerleştirmeyin. Monitörün üzerine hiçbir şey koymayın.
• Güç kablosu bağlayıcısı, sistemi güç kaynağından ayırmanın birincil yoludur. Monitör, kolayca erişilebilen bir prize yakın olarak kurulmalıdır.
• Taşırken dikkatli olun. Ambalajı taşıma için saklayın.

- Görüntü Sabitliği: Görüntü sabitliği, önceki görüntünün artık veya "hayalet" görüntüsünün ekranda görünür kalmasıdır. CRT monitorlerden farklı olarak, LCD monitorlerde görüntü sabitliği kalıcı değildir, ancak sabit görüntülerin uzun süre görüntülenmesinden kaçınılmalıdır.

Bunu düzeltmek için, monitörü önceki görüntünen kaldığı süre kadar kapalı tutun. Örneğin, eğer görüntü monitörde bir saat kaldıysa ve görüntünen "hayaleti" hala duruyorsa, monitör görüntünen silinmesi için bir saat kapalı kalmalıdır.

NOT: Tüm kişisel görüntüleme aygıtlarında olduğu gibi, NEC DISPLAY SOLUTIONS ekran boş kaldığında düzenli aralıklarla ekran koruyucuların kullanımını veya kullanılmadığında monitorün kapatılmasını tavsiye eder.

MONİTÖRÜN DOĞRU YERLEŞTİRİLMESİ VE AYARLANMASI GÖZ, OMUZ VE BOYUN AĞRILARİNI AZALTABİLİR. MONİTÖRÜNÜZÜ YERLEŞTİRİKEN AŞAĞIDAKİLERE DİKKAT EDİN:

• En iyi performans için 20 dakika ısınmasını bekleyin.
• Monitörün yüksekliğini ekran göz seviyesinde veya biraz altında olacak şekilde ayarlayın. Ekranın ortasına bakarken gözleriniz çok hafif aşağıya doğru bakmalıdır.
• Monitör gözlerinize 40 cm'den yakın ve 70 cm'den uzak olmamalıdır. En iyi mesafe 50 cm'dir.
• Gözlerinizi periyodik olarak en az 20 feet. uzaktaki bir nesneye odaklayarak dinlendirin. Sık sık göz kırpın.
• Parlama ve yansımları en aza indirmek için monitörü pencere ve diğer ışık kaynaklarına 90° açı ile yerleştirin. Monitörün eğimini ayarlayarak tavan ışıklarının ekranınıza yansımasını engelleyin.
• Eğer ışık yansımaları ekranınızı görmeyi zorlaştırıyorsa, parlama engelleyici filtre kullanın.
• Okunabilirliği arttırmak için monitorün parlaklık ve kontrast kontrollerini ayarlayın.
• Ekrana yakın bir döküman tutucu kullanın.
• Düzenli göz kontrolü yaptırın.

- Yazarken kafanızı döndürmeyi en aza indirmek için, daha fazla baktığınız neyse (ekran veya referans materyal) tam önünüzde bulundurun.

- Görüntü sabitlenmesini engellemek için (görüntü sonrası efektleri) monitörde sabit desenleri uzun süre görüntülemekten kaçının.

Maksimum ergonomik fayda sağlamak için aşağıdaki tavsiye ederiz.

• Arka fondaki tram kayboluncaya kadar parlakılığı ayarlayın.
• Kontrast kontrolünü maksimum ayarına getirmeyin.
• Standart sinyallerle belirlenmiş Boyut ve Konum kontrollerini kullanın.
• Önceden belirlenmiş Renk Ayarlarını kullanın.
• Dikey yenilenme oranı 60 ila 75 Hz arasında olan titreşimsiz sinyaller kullanın.

- Görülmesi zor olacağı ve yetersiz kontrast yüzünden göz yorgunluğuna sebep olabileceği için koyu arka fon üzerinde birincil renk maviyi kullanmayın.

LCD Paneli Temizleme

Tavsiye edilen LCD temizliği:

• LCD panel yüzeyindeki toz ve kiri temizlemek için, yumuşak bir bezle hafifçe silin.
• LCD paneli sert malzeme ile ovmayın.
• LCD panel yüzeyine bastırmayın.

Çizilmeleri önlemek için

• LCD panele sert cisimlerle dokunmayın.
- LCD panel yüzeyini temizlemek için sadece yumuşak bez kullanın.

İz kalmasını önlemek için

• Renk solması veya nokta oluşmasını önlemek için parmak izi, su damlası, kimyasal damlaması gibi şeyleri LCD panelden hemen temizleyin.
• Eğer LCD panel çok fazla güç kullanılarak silinirse, çatlama oluşabilir bu da görüntü bozulmasına sebep olur.

Kırılma veya ekran sorununu önlemek için

• LCD panel yüzeyine çok fazla bastırmayın.
• LCD panel yüzeyine ağır cisimler koymayın.
• LCD paneli sabit sürekli sabir basınca maruz bırakmayın.

Kabinin Temizlenmesi

• Güç kablosunu çekin.
- Yumuşak bir bez kullanın.
- Bezi su ile karıştırılmış deterjan ile ıslatın ve kabini silin, kuru bezle kurulayın.

NOT: Kabin yüzeyinde bir çok plastik kullanılmıştır. Benzen, alkalin deterjan, aloklü deterjanlar, cam temizleyici, pasta, cila temizleyici, sabun tozu veya böcek ilacı kullanmayın. Kabine kauçuk veya vinil ile uzun süre dokunmayın. Bu tür sıvılar ve kumaşlar boyanın bozulmasına, çatlamasına veya soyulmasına sebep olabilir.
