Typ produktu	LCD monitor 15 palců
Značka	NEC
Model	MultiSync LCD1550VMBK
Optimální rozlišení	1024 x 768
Hmotnost (se stojánkem)	maximálně 3,5 kg
Napájení	220-240 V CA, 50/60 Hz
Energetická spotřeba	Úsporný provoz (ENERGY STAR)
Náklon	Nastavitelný ručně
Hlavní funkce	Nastavení OSM (jas, kontrast, poloha, barva), integrované reproduktory, konektor pro sluchátka, režim úspory energie
Video vstupy	Mini D-SUB 15 pinů (VGA)
Audio vstup	Audio konektor 3,5 mm
Výstup pro sluchátka	Přední strana monitoru
Kompatibilita	PC (IBM kompatibilní), Mac (s adaptérem)
Montáž VESA	75 x 75 mm, šrouby max. hloubky 8,6 mm
Údržba a čištění	Použijte měkký hadřík nepouštějící vlákna, bez čisticích prostředků ani čističů na sklo
Bezpečnost	Neotvírejte kryt, v případě problému odpojte, nevystavujte vlhkosti
Obecné informace	Návod k dispozici v několika jazycích, zdarma ke stažení na notice-facile.com

Často kladené otázky - MultiSync LCD1550VMBK NEC

Jaké je optimální rozlišení tohoto monitoru?

Optimální rozlišení je 1024 x 768 pixelů. Použijte toto rozlišení pro ostrý a stabilní obraz.

Mohu k tomuto monitoru připojit Mac?

Ano, s adaptérem pro Macintosh kabel (není součástí balení pro modely G3/G4). Připojte adaptér k monitoru a připojte videokabel.

Jak nastavit jas obrazovky?

Použijte tlačítka OSM na přední straně monitoru. Stiskněte tlačítko MENU, přejděte na BRIGHTNESS a upravte pomocí tlačítek + a -.

Jak čistit LCD obrazovku?

Použijte měkký hadřík nepouštějící vlákna. Nikdy nepoužívejte rozpouštědla, čističe na sklo nebo abrazivní prostředky. Jemně otřete.

Má monitor integrované reproduktory?

Ano, má integrované reproduktory a konektor pro sluchátka vpředu. Hlasitost se nastavuje přes menu OSM nebo tlačítkem MUTE.

Jak namontovat monitor na rameno VESA?

Sejměte podstavec odstraněním 4 šroubů na zadní straně. Použijte normu VESA 75 x 75 mm s maximální hloubkou šroubu 8,6 mm. Maximální hmotnost obrazovky je 3,5 kg.

Co dělat, když obrazovka zobrazuje 'No Signal'?

Zkontrolujte, zda je videokabel správně zapojen do monitoru a počítače. Ujistěte se, že je počítač zapnutý a monitor je ve správném vstupním režimu.

Jak zamknout nastavení OSM, aby nedošlo ke změnám?

Současně podržte tlačítka RESET a EXIT po dobu několika sekund pro uzamčení. Opakujte pro odemčení.

Je monitor úsporný?

Ano, je certifikován ENERGY STAR. Má režim spánku a vypínač pro úplné odpojení napájení.

Kde si mohu stáhnout kompletní návod?

Návod je k dispozici zdarma ve formátu PDF na notice-facile.com. Můžete také požádat o překlad do jiného jazyka.

NÁVOD K OBSLUZE MultiSync LCD1550VMBK NEC

Uživatelská příručka

Bedienerhandbuch

Οδηγίες Χρήσης

Manual del usuario

Manuel Utilisateur

Manuale utente

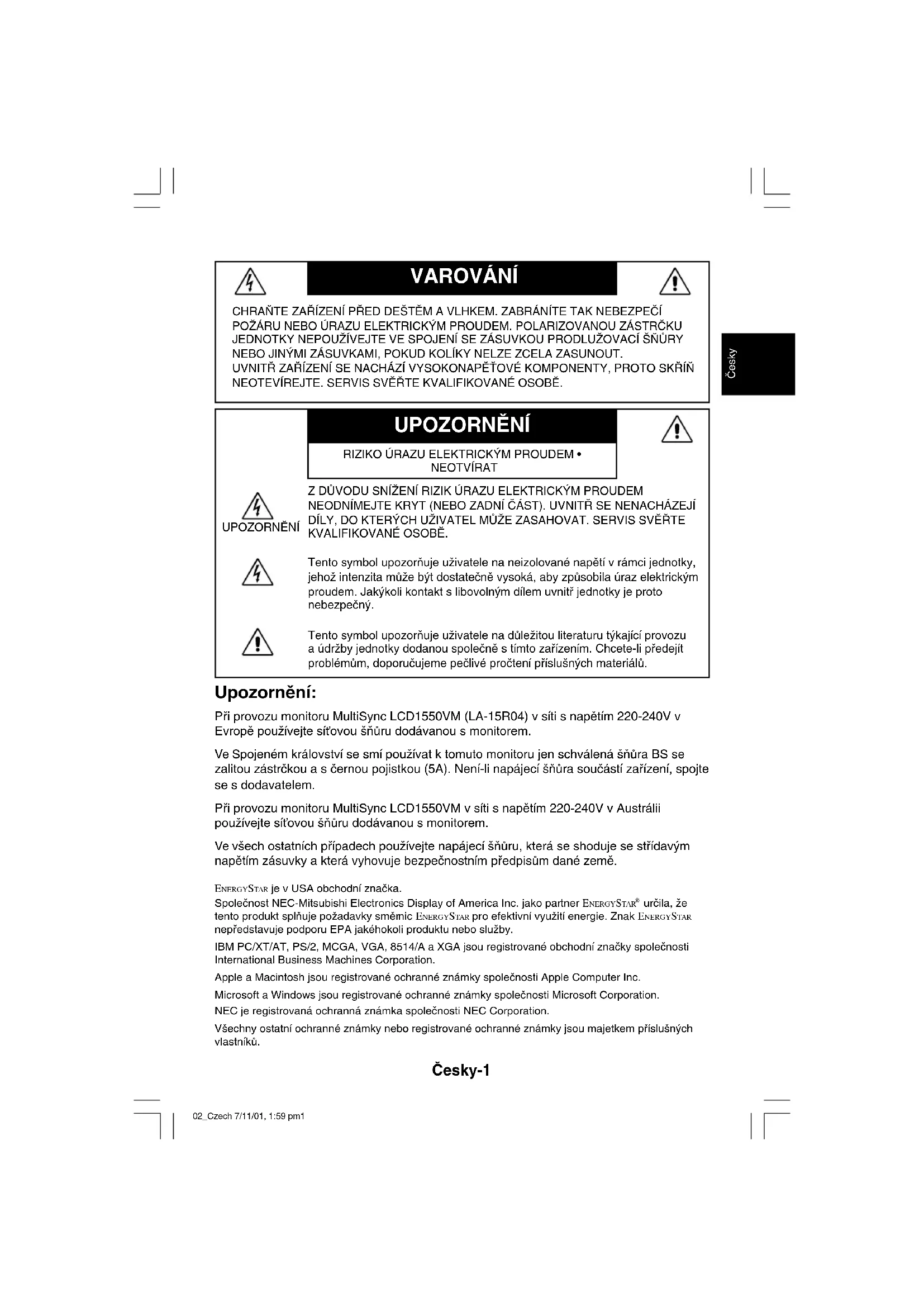

Tento symbol upozorňuje uživatele na neizolované napětí v rámci jednotky, jehož intenzita může být dostatečně vysoká, aby způsobila úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř jednotky je proto nebezpečný.

Tento symbol upozorňuje uživatele na důležitou literaturu týkající provozu a údržby jednotky dodanou společně s tímto zařízením. Chcete-li předejít problémům, doporučujeme pečlivé pročtení příslušných materiálů.

Upozornění:

Při provozu monitoru MultiSync LCD1550VM (LA-15R04) v síti s napětím 220-240V v Evropě používejte síťovou šňůru dodávanou s monitorem.

Ve Spojeném království se smí používat k tomuto monitoru jen schválená šňůra BS se zalitou zástrčkou a s černou pojistkou (5A). Není-li napájecí šňůra součástí zařízení, spojte se s dodavatelem.

Při provozu monitoru MultiSync LCD1550VM v síti s napětím 220-240V v Austrálii používejte síťovou šňůru dodávanou s monitorem.

Ve všech ostatních případech používejte napájecí šňůru, která se shoduje se strídavým napětím zásuvky a která vyhovuje bezpečnostním předpisům dané země.

ENERGYSTAR je v USA obchodní značka.

Společnost NEC-Mitsubishi Electronics Display of America Inc. jako partner ENERGYSTAR® určila, že tento produkt splňuje požadavky směmic ENERGYSTAR pro efektivní využití energie. Znak ENERGYSTAR nepředstavuje podporu EPA jakéhokoli produktu nebo služby.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní značky společnosti International Business Machines Corporation.

Apple a Macintosh jsou registrované ochranné známky společnosti Apple Computer Inc.

Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation.

NEC je registrovaná ochranná známka společnosti NEC Corporation.

Všechny ostatní ochranné známky nebo registrované ochranné známky jsou majetkem příslušných vlastníků.

Česky-1

Obsah

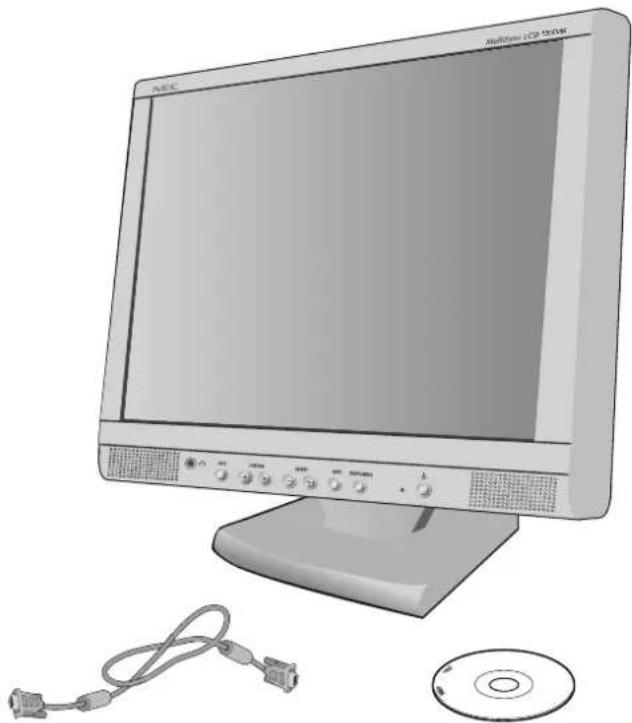

Dodávka nového monitoru LCD NEC MultiSync* by měla obsahovat následující položky:

• monitor MultiSync LCD1550VM s otočnou základnou,
- napájecí šňůra,
- kabel pro video signál,
- audio kabel,
- uživatelská příručka,
- CD-ROM (zahrnuje kompletní uživatelskou příručku ve formátu PDF). Pro zobrazení uživatelské příručky musíte mít na počítači nainstalovanou aplikaci Acrobat Reader 4.0.

Napájecí šňůra

Uživatelská příručka

Audio kabel

CD-ROMKabel pro video signál

* Původní krabici a balicí materiál uschovejte pro případnou přepravu nebo odeslání monitoru.

Česky-2

Rychlý start

Monitor MultiSync LCD připojíte k počítači následujícím postupem:

1. Vypněte počítač.

2. Sejměte kryt konektoru a kabelu. Připojte audio kabel ke vstupu "AUDIO INPUT" na zadní straně monitoru a druhý konec k výstupu "Audio out" na počítači. Umístěte audio kabel pod svorku B (Obrázek A.1).

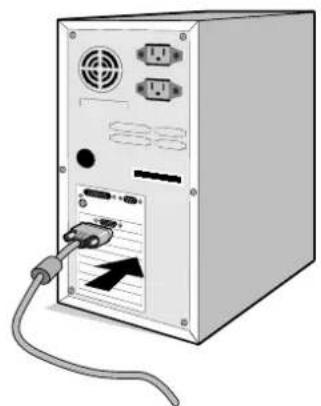

3. PC: V počítači připojte odpovídající 15kolíkovou mini-zástrčku D-SUB signálního kabelu ke konektoru grafické karty (Obrázek B.1). Dotáhněte všechny šrouby.

Mac: Připojte kabelový adaptér Macintosh monitoru LCD1550VM k počítači (Obrázek C.1). Zapojte 15kolíkovou mini-zástrčku D-SUB signálního kabelu do adaptéru Macintosh monitoru MultiSync LCD1550VM (Obrázek C.1). Dotáhněte všechny šrouby.

1. V počítači připojte 15kolíkovou mini-zástrčku D-SUB kabelu pro video signál k odpovídajícímu konektoru na zadní straně monitoru (Obrázek D.1). Umístěte kabel pro video signál pod svorku B.

2. K výstupu "Headphones" na přední straně rámečku monitoru označeného "O" je možné připojit sluchátka (Obrázek E.1). Jsou-li připojená sluchátka, bude zvuk z reproduktorů potlačen. Sluchátka zakoupíte u místního prodejce elektroniky.

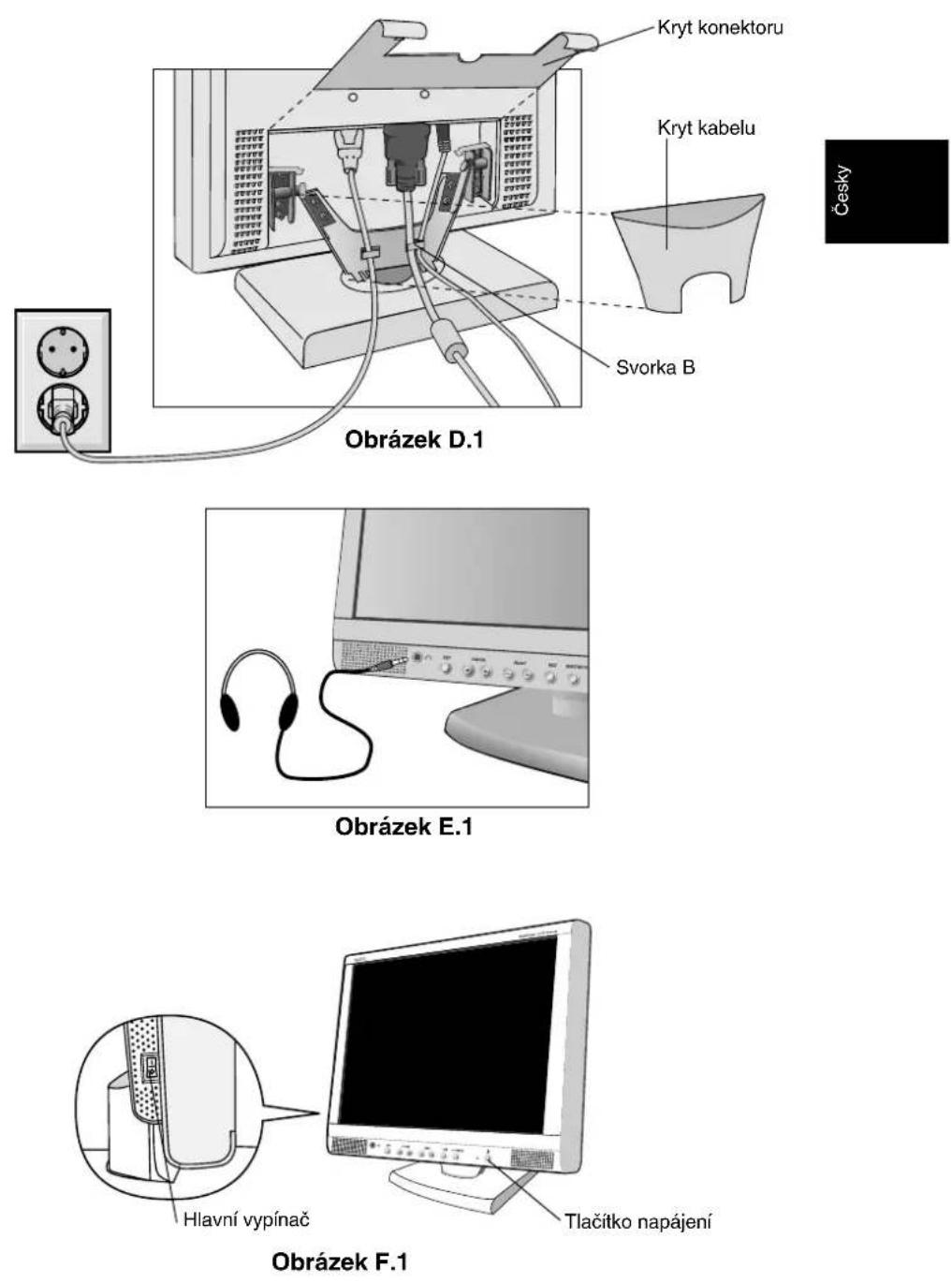

3. Připojte napájecí šňůru k monitoru MultiSync série LCD a druhý konec zapojte do elektrické zásuvky. Umístěte kabel pro obrazový signál a napájecí šňůru pod svorky (Obrázek D.1). Opět nasadťe kryt konektoru a kryt kabelu.

POZNÁMKA: Upravte polohu kabelu pod svorkou, aby nemohlo dojít k poškození kabelu nebo monitoru.

POZNÁMKA: V části Upozornění této příručky najdete pokyny k výběru správné napájecí šňůry.

1. Hlavní vypínač na levé straně monitoru musí být v poloze zapnuto (Obrázek F.1). Zapněte pomocí tlačítka napájení monitor a počítač.

POZNÁMKA: Hlavní vypínač představuje skutečný vypínač. Pokud je tento vypínač v poloze vypnuto, monitor nelze zapnout předním tlačítkem. NEPŘEPÍNEJTE vypínač opakovaně.

1. Při úvodní instalaci u většiny časování funkce bezdotykového auto-seřízení automaticky nastaví vhodně monitor. K dalšímu seřízení použijte následující ovladače OSM:

• automatické upravení kontrastu,
• automatické seřízení.

Úplný popis těchto ovladačů OSM je uveden v kapitole Ovladače v této uživatelské příručce.

POZNÁMKA: Vyskytnou-li se potíže, pročtěte si kapitolu Odstraňování problémů dále v této příručce.

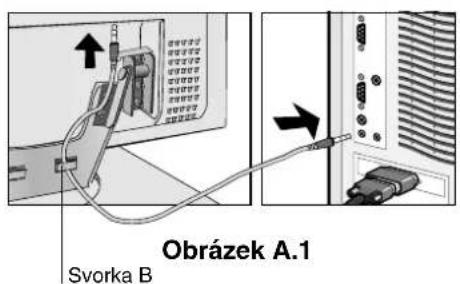

Svorka B Obrázek A.1

Adaptér kabelu Macintosh (není součástí výbavy) Obrázek C.1

Počítače Macintosh G3 a G4 adaptér kabelu Macintosh nevyžadují

Česky-4

Česky-5

Sklon monitoru

Uchopte obě strany obrazovky monitoru a upravte sklon podle požadavků (Obrázek TS.1).

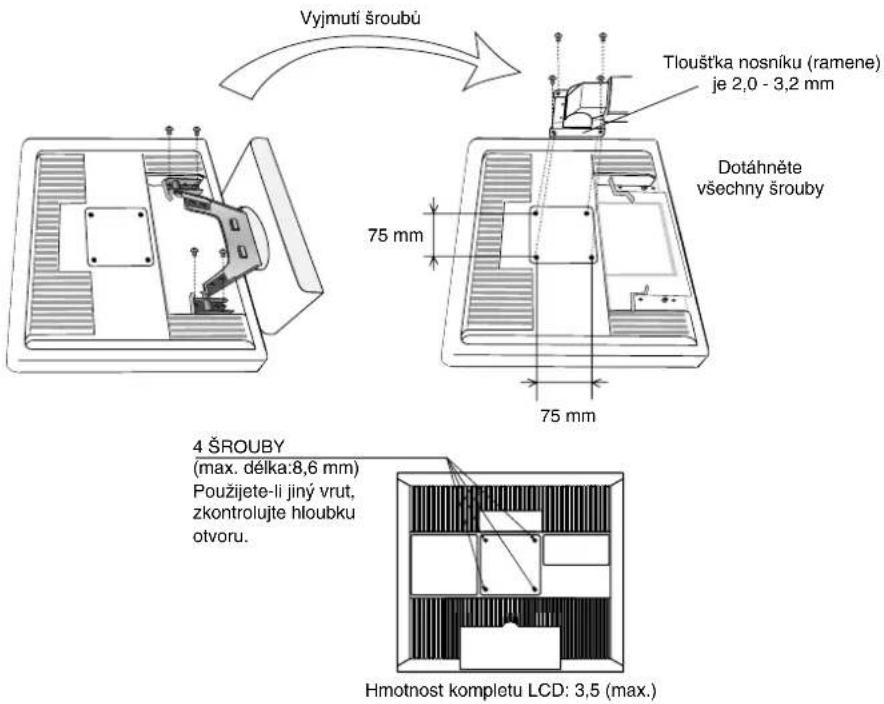

Odstranění podstavce monitoru pro jiné umístění

Příprava monitoru pro jiné možnosti umístění:

1. Sejměte kryt konektoru a kabelu (Obrázek R.1).
2. Odpojte všechny kabely.
3. Monitor umístěte obrazovkou dolů na hladký povrch (Obrázek R.2).
4. Odstraňte 4 šroubky spojující monitor s podstavcem a sejměte sestavu podstavce (Obrázek R.2), Monitor je nyní připraven pro alternativní uchycení.
5. Připojte napájecí kabel, kabel signálu a kabel zvuku k zadní straně monitoru (Obrázek R.3).
6. Pro upevnění podstavce použijte obrácený postup.

POZNÁMKA: Jako alternativní montážní postup používejte pouze metodu kompatibilní s normou VESA.

1. Tento displej je navržen k použití spolu s pružným ramenem. Při montáži použijte přiložené šrouby (4 ks). Aby byly splněny bezpečnostní požadavky, musí být monitor namontován na rameno, které zaručuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Monitor LCD je možno používat pouze se schváleným ramenem (např. značky GS).

Vyjmutí šroubů Tloušt'ka nosníku (ramene) je 2,0 - 3,2 mm Dotáhněte všechny šrouby 75 mm 75 mm 4 ŠROUBY (max. délka:8,6 mm) Použijete-li jiný vrut, zkontrolujte hloubku otvoru. Hmotnost kompletu LCD: 3,5 (max.)

Ovládací prvky

Ovladače OSM (On-Screen Manager)

Ovládací prvky OSM na přední straně monitoru mají následující funkce: Chcete-li spustit ovládání OSM, stiskněte kterékoli z ovládacích tlačítek (◀, ▶, -, +, NEXT).

Ovládací prvek Nabídka

EXIT Výstup z nabídky ovládacích prvků OSM. Přejde do hlavní nabídky OSM.

CONTROL ▶ Posunuje vyznačenou plochu vlevo nebo vpravo a zvolí některou z nabídek ovládacích prvků. Posunuje vyznačenou oblast nahoru nebo dolů a zvolí některý z ovládacích prvků.

ADJUST -/+ Posunutím lišty doleva nebo doprava se zvyšuje nebo snižuje hodnota nastavení. Aktivuje funkci automatického seřízení. Vstoupí do podnabídky.

NEXT Posunuje vyznačenou oblast hlavní nabídky vpravo a zvolí některý z ovládacích prvků.

RESET/MUTE Obnoví původní výrobní nastavení zvoleného ovladače. Není-li zobrazena nabídka OSM, ztlumí zvuk reproduktoru.

POZNÁMKA: Stisknete-li RESET v hlavní nebo dílčí nabídce, objeví se dialogové okno s varováním, které umožní zrušit funkci RESET pomocí tlačítka EXIT.

Zvuk

VOLUME (Hlasitost)

Řídí hlasitost zvuku reproduktorů nebo sluchátek.

Prvky pro ovládání jasu a kontrastu

BRIGHTNESS (Jas)

Nastavuje celkovou světlost a jas pozadí obrazovky.

CONTRAST (Kontrast)

Nastavuje jas obrazu vzhledem k pozadí.

Česky-9

AUTO

AUTO ADJUST (Automatické seřízení)

Nastaví obraz pro nestandardní video vstupy.

AUTO

Automatické seřízení

Automaticky nastaví pozici obrazu, vodorovný rozměr a jemné nastavení.

Poziční ovládací prvky

LEFT/RIGHT (Vlevo nebo vpravo)

Ovládá vodorovnou polohu obrazu na zobrazovací ploše monitoru LCD.

DOWN/UP (Nahoru nebo dolů)

Ovládá svislou polohu obrazu na zobrazovací ploše monitoru LCD.

H.SIZE (Vodorovný rozměr)

Upraví vodorovný rozměr zvýšením nebo snížením hodnoty tohoto nastavení.

FINE (Jemné doladění)

Zlepší zaostření, jasnost a stabilitu obrazu zvýšením nebo snížením hodnoty tohoto nastavení.

Systémy nastavení barev

Pět předvoleb pro volbu požadovaného nastavení barev. Každé nastavení barvy je provedeno výrobcem.

R,G,B

Zvýší nebo sníží obsah červené, zelené nebo modré barvy v závislosti na provedené volbě. Na obrazovce se objeví změna barvy a na lištách je vidět směr (zvýšení nebo snížení intenzity barev).

Nástroje

OSM POSITION (Poloha OSM)

Na obrazovce lze zvolit požadovanou polohu zobrazení ovladače OSM. Volba polohy OSM umožnuje ručně nastavit polohu ovládací nabídky OSM směrem doleva, doprava, dolů nebo nahoru.

Česky-10

OSM TURN OFF (Vypnutí OSM)

Nabídka ovládání OSM zůstane zobrazena, dokud se používá. V dílčí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlačítka. Z přednastavených hodnot může vybrat tyto prodlevy: 10, 20, 30, 45, 60 a 120 sekund.

Česky

OSM LOCK OUT (Uzamčení OSM)

Tento ovládací prvek zcela uzamkne přístup ke všem funkćím ovládání OSM. Při pokusu o aktivaci ovládání OSM v režimu uzamčení se na obrazovce objeví sdělení, že funkce OSM jsou uzamčeny. K uzamčení funkci OSM, stiskněte tlačitko potom a přidržte je současně. Chcete-li deaktivovat uzamčení funkcí OSM, stiskněte tlačitko potom a přidržte je současně.

RESOLUTION NOTIFIER

(Upozornění na rozlišení)

Optimální rozlišení je 1024 x 768. Je-li zvolena položka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, že rozlišení není 1024 x 768.

FACTORY PRESET (Nastavení z výroby)

Volba Factory Preset (Nastavení z výroby) umožňuje vrátit všechna nastavení ovladačů OSM na hodnoty nastavené z výroby. Tlačítko RESET je třeba podržet stisknuté několik vteřin. K individuálnímu nastavení se lze vrátit označením příslušných ovládacích prvků a stisknutím tlačítka RESET.

Informace

DISPLAY MODE (Režim zobrazení)

Indikuje aktuální rozlišení obrazu a nastavení kmitočtu monitoru.

MONITOR INFO. (Informace o monitoru)

Zobrazí model monitoru a jeho sériové číslo.

Česky-11

Upozornění OSM

Nabídky upozornění OSM zmizí po stisknutí tlačítka Exit.

NO SIGNAL (Není signál): Tato funkce v případě nepřítomnosti signálu zobrazí upozornění. Po zapnutí monitoru nebo došlo-li ke změně vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal.

RESOLUTION NOTIFIER (Upozornění na rozlišení):

Tato funkce upozorní na použití optimalizovaného rozlišení. Po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo video signál není ve správném rozlišení, otevře se okno Resolution Notifier Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje).

OUT OF RANGE (Mimo rozsah): Tato funkce doporučuje optimalizované rozlišení a obnovovací kmitočet. Po zapnutí monitoru nebo pokud došlo ke změně vstupního signálu nebo video signál není ve správném kmitočtu, otevře se okno Out Of Range.

CHECK CABLE (Zkontrolovat kabel): Tato funkce vás vyzve ke kontrole správného připojení všech video vstupů na monitoru a počítači.

Provozní pokyny

Bezpečnostní opatření a údržba

CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE PŘI INSTALACI A NASTAVOVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNŮ:

Česky

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součástky, které by si mohl uživatel sám opravit. Při otvírání nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a jiným rizikům. Veškeré zásahy tohoto druhu přenechejte odborníkům.
• Dbejte, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody.
• Do mezer obalu nezasouvejte žádné předměty. Mohly by se dotknout nebezpečných částí pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení.
• Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození izolace může způsobit úraz elektrickým proudem nebo požár.
• P r odukt neumístujte na šikmé a nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit.
• Neumistujte na monitor žádné předměty a nepoužívejte monitor venku.
• Fluorescenční trubice v monitoru LCD obsahuje rtut'. Při likvidaci této trubice se řídte normami a předpisy vašich úřadů.

V níže popsaných případech je nutno okamžitě odpojit monitor ze sítě a přivolat odborného technika:

• Dojde k poškození napájecí šňůry.
• Do monitoru se dostane kapalina nebo monitor upadne na zem.
• Monitor byl vystaven dešti nebo vodě.
• Monitor upadne nebo se poškodí jeho obal.
• Monitor rádně nefunguje, prestože jste dodrželi všechny pokyny.
• Neohýbejte síťovou šňůru.
• Nepoužívejte monitor na příliš teplém, vlhkém nebo prašném místě.
• Nezakrývejte větrací otvory na monitoru.
• Jestliže monitor praskne, nedotýkejte se tekutých krystalů.
• Při rozbití skla. Bud'te opatrní.

Česky-13

UPOZORNĚNÍ

• Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumístujte monitor do blízkosti topidel a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty.
• Konektor napájecí šňůry je hlavním prostředkem pro odpojení systému od přívodu elektrického napětí. Monitor je třeba nainstalovat blízko elektrické zásuvky, k níž máte snadný přístup.
• Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu.

SPRÁVNÝM UMÍSTĚNÍM A NASTAVENÍM MONITORU MŮŽETE PŘEDEJÍT ÚNAVĚ OČÍ, BOLESTEM RAMEN A ŠÍJE. PŘI UMÍŠTOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• P ro dosažení optimálního výkonu nechejte monitor 20 minut zahřát.
• Umístěte monitor do takové výšky, abyste horní část obrazovky měli mírně pod úrovní očí. Pohled na střed obrazovky by měl směřovat mírně dolů.
• Doporučená minimální vzdálenost monitoru od očí je 40 cm, maximální 70 cm. Optimální vzdálenost je 53 cm.
• Při práci zaměřujte zrak pravidelně na nějaký předmět vzdálený nejméně 6 m, sníží tak namáhání vašeho zraku. Často mrkejte.
• Umístěte monitor v úhlu asi 90° k oknu a jiným světelným zdrojům tak, aby se neodrážely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodrážela stropní světla.
• Jestliže se nelze odrazu světla na obrazovce vyhnout, používejte filtr jako stínidlo.
• Povrch monitoru LCD čistěte jemnou látkou, která nepouští vlákna a není agresivní. Rozhodně nepoužívejte čisticí roztoky nebo čističe skel!
• Jas a kontrast nastavte tak, aby byla zajištěna optimální čitelnost.
• Stojan na dokumenty používejte v blízkosti obrazovky.

• Obrazovku nebo referenční materiál, se kterým pracujete, umístěte před sebe, abyste při psaní museli co nejméně otáčet hlavou.
• Rozhodně nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoždění obrazu).
• Chodte pravidelně na prohlídky k očnímu lékaři.

Ergonomika

Pro maximální ergonomickou pohodu doporučujeme:

• V yužívejte výrobcem nastavenou velikost a polohu (Size a Position) se standardním signálem.
• Použijte předvolbu nastavení barev.
• Používejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60-75 Hz.
• Nepoužívejte primárně modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu.
