BEDIENUNGSANLEITUNG MultiSync LCD1550VMBK NEC

WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN

DURCHFÜHREN. Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. VORSICHT WARNUNG

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

Vorsicht: Wird der MultiSync LCD1550VM (LA-15R04) in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD1550VM in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zuge- lassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht. ENERGYSTA R ist ein Markenzeichen in den USA. NEC-Mitsubishi Electronics Display of America, Inc. hat als ENERGYSTAR

-Partner festgestellt, dass dieses Gerät den ENERGYSTAR -Richtlinien für Energieeffizienz entspricht. Das ENERGYSTA R -Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation. Apple und Macintosh sind eingetragene Marken von Apple Computer Inc. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. 03b_German 7/11/01, 5:14 pm1Deutsch-2 Inhalt Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

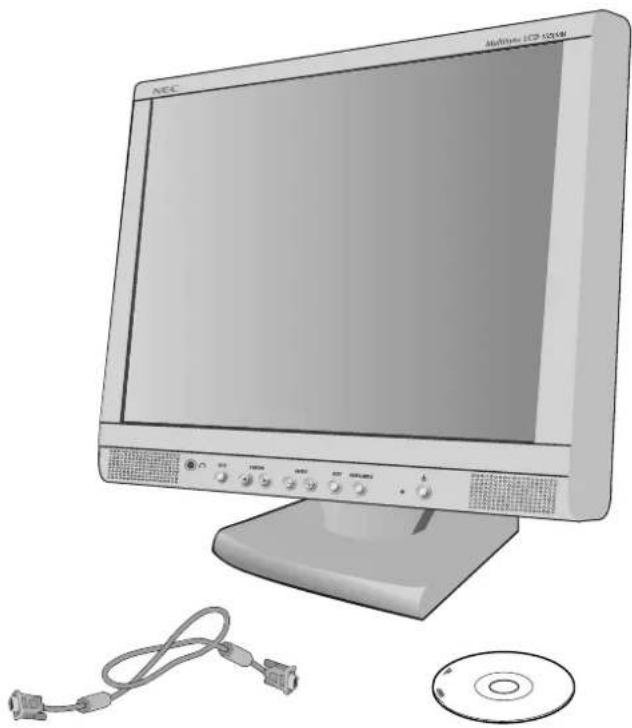

• Monitor MultiSync LCD1550VM mit verstellbarem Fuß

• CD-ROM (enthält die vollständige Bedienungsanleitung im PDF- Format) Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

• Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. 1550VM Bedienungsanleitung CD-ROM SignalkabelAudiokabel Netzkabel 03b_German 7/11/01, 5:14 pm2Deutsch-3 Deutsch Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

2. Entfernen Sie die Anschlussabdeckung und die Kabelabdeckung.

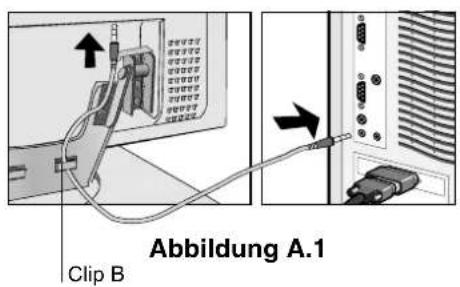

Verbinden Sie das Audiokabel mit der Buchse auf der Rückseite des Monitors, die mit „AUDIO INPUT“ beschriftet ist, und mit der Buchse „Audio out“ am Computer. Platzieren Sie das Audiokabel unter Clip B (Abbildung A.1).

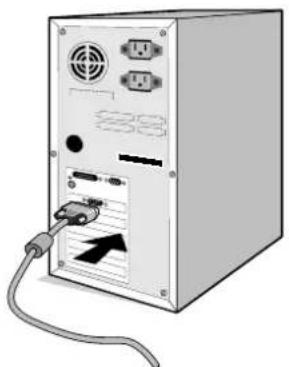

3. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels

mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung B.1). Ziehen Sie die Schrauben fest. Mac: Schließen Sie den Macintosh-Kabeladapter für den MultiSync LCD1550VM an den Computer an (Abbildung C.1). Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den Macintosh- Kabeladapter für den MultiSync LCD1550VM (Abbildung C.1). Ziehen Sie alle Schrauben fest.

4. Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in die

entsprechende Buchse auf der Rückseite des Monitors (Abbildung D.1). Platzieren Sie das Signalkabel unter Clip B.

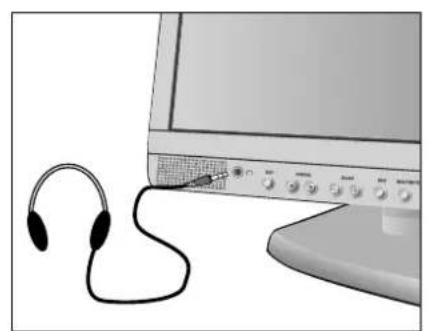

5. Kopfhörer können an den entsprechenden Ausgang auf der Frontblende

des Monitors angeschlossen werden, der mit dem „ “ markiert ist (Abbildung E.1). Wenn Sie Kopfhörer anschließen, werden die Lautsprecher ausgeschaltet. Kopfhörer können bei jedem Elektrogerätehändler erworben werden.

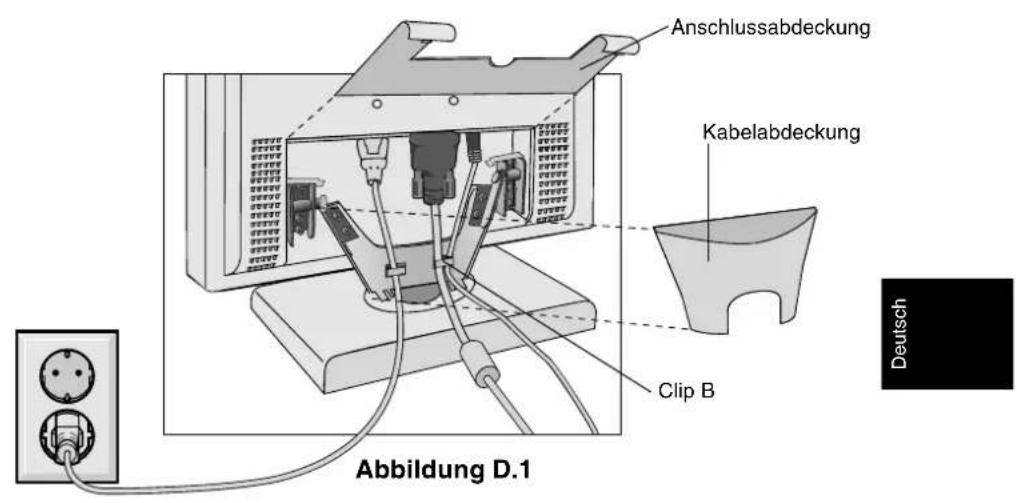

6. Stecken Sie ein Ende des Netzkabels in den MultiSync LCD-Monitor

und das andere Ende in die Steckdose ein. Platzieren Sie Signal- und Netzkabel unter den Clips (Abbildung D.1). Bringen Sie die Anschlussabdeckung und die Kabelabdeckung wieder an. HINWEIS: Bringen Sie die Kabel so unter den Clips an, dass weder Kabel noch Monitor beschädigt werden können. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den ents- prechenden Sicherheitshinweis in dieser Bedienungsanleitung.

7. Der Vacation-Schalter auf der linken Seite des Monitors muss sich in der

Position ON befinden (Abbildung F.1). Schalten Sie Monitor und Computer mit den jeweiligen Netzschaltern ein. 03b_German 7/11/01, 5:14 pm3Deutsch-4 HINWEIS: Der Vacation-Schalter ist ein echter Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor mit dem Schalter auf der Vorderseite nicht eingeschaltet werden. Drücken Sie den Schalter NICHT mehrmals.

8. Die berührungslose Einstellungsautomatik passt den Monitor beim

ersten Setup automatisch an die meisten Timings an. Weitere Anpassungen werden mit den folgenden OSM-Steuerungen vorgenommen:

• Automatische Kontrasteinstellung

• Automatische Einstellung Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung. Abbildung C.1 Macintosh- Kabeladapter (nicht mitgeliefert) Für die Modelle Macintosh G3 und G4 wird kein Macintosh- Kabeladapter benötigt Abbildung B.1 Abbildung A.1 Clip B 03b_German 7/11/01, 5:15 pm4Deutsch-5 Deutsch Vacation-Schalter Netzschalter Abbildung E.1 Abbildung D.1 1550VM Abbildung F.1 Anschlussabdeckung Kabelabdeckung Clip B 03b_German 7/11/01, 5:15 pm5Deutsch-6 Neigen Fassen Sie den Monitor an beiden Seiten und neigen Sie ihn nach Bedarf (Abbildung TS.1). Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor:

1. Entfernen Sie die Anschlussabdeckung und die Kabelabdeckung.

2. Ziehen Sie alle Kabel ab.

3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine

weiche Oberfläche (Abbildung R.2).

4. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor

befestigt ist, und heben Sie den Fuß ab (Abbildung R.2). Der Monitor kann jetzt auf andere Art montiert werden.

5. Stecken Sie Netzkabel, Signalkabel und Audiokabel auf der

Rückseite des Monitors ein (Abbildung R.3).

6. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß

wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Abbildung TS.1 03b_German 7/11/01, 5:15 pm6Deutsch-7 Deutsch Abbildung R.1 Abbildung R.2 Abbildung R.3 Weiche Oberfläche 03b_German 7/11/01, 5:15 pm7Deutsch-8

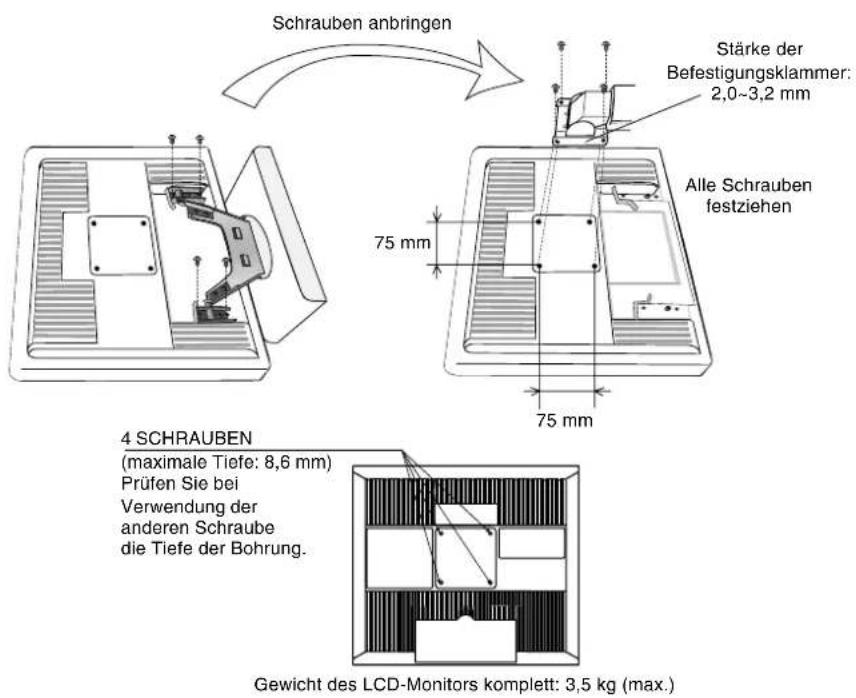

7. Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.

Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist. Schrauben anbringen Alle Schrauben festziehen 4 SCHRAUBEN (maximale Tiefe: 8,6 mm) Prüfen Sie bei Verwendung der anderen Schraube die Tiefe der Bohrung. Gewicht des LCD-Monitors komplett: 3,5 kg (max.) Stärke der Befestigungsklammer: 2,0~3,2 mm 75 mm 75 mm 03b_German 7/11/01, 5:15 pm8Deutsch-9 Deutsch Ton VOLUME (LAUTSTAERKE) Lautstärke für Lautsprecher und Kopfhörer einstellen. Helligkeit-/Kontrast-Steuerungen BRIGHTNESS (HELLIGKEIT) Bild- und Hintergrundhelligkeit des Bildschirms anpassen. Menü Schließt das OSM-Menü.Kehrt zum OSM-Hauptmenü zurück.Verschiebt die Markierung nach links oder rechts, um dieMenüs auszuwählen.Verschiebt die Markierung nach oben oder unten, umeine der Steuerungen auszuwählen.Verschiebt die Markierung nach links oder rechts, um denWert zu erhöhen bzw. verringern.Aktiviert die Funktion „Automatische Einstellung“.Öffnet das Untermenü.Verschiebt die Markierung im Hauptmenü nach rechts,um eine der Steuerungen auszuwählen.Die markierte Steuerung wird auf die Werkseinstellungzurückgesetzt. Ist das OSM-Menü nicht sichtbar, werdendie Lautsprecher ausgeschaltet. Bedienelemente OSM-Steuerungen (On-Screen-Manager) Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten ( , , -, +, NEXT) drücken. HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können. Regler EXIT

NEXT RESET/MUTE03b_German 7/11/01, 5:15 pm9Deutsch-10 CONTRAST (KONTRAST) Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTO ADJUST (AUTOM. EINST) Passt das angezeigte Bild bei Verwendung nicht demStandard entsprechender Eingangssignale an. Autom. Einst Stellt Bildposition sowie die Werte für „Bildpunkte“ und„Stabilität“ automatisch ein. Positionssteuerungen LEFT/RIGHT (LINKS/RECHTS) Steuert die horizontale Bildposition im Anzeigebereichdes LCD. DOWN/UP (UNTEN/OBEN) Steuert die vertikale Bildposition im Anzeigebereich des LCD. H. SIZE (BILDPUNKTE)Durch Erhöhen oder Verringern dieses Werts wird dasBild breiter bzw. schmaler.FINE (STABILITÄT)Optimiert Schärfe, Deutlichkeit und Bildstabilität durchErhöhen oder Verringern dieses Werts. Farbsteuerungssysteme Wählen Sie eine der fünf vordefinierten Farbeinstellungen. Diese Farbeinstellungen wurden werkseitig vorgenommen. R,G,B Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung). 03b_German 7/11/01, 5:15 pm10Deutsch-11 Deutsch Werkzeuge OSM POSITION Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden. OSM TURN OFF (OSM ANZEIGEDAUER) Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden. OSM LOCK OUT (OSM ABSCHALTUNG) Diese Funktion sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM- Steuerungen hinweist. Um die Abschaltungsfunktion zu aktivieren, halten Sie die Taste gedrückt und drücken gleichzeitig die Taste . Sie können die OSM- Abschaltungsfunktion wieder deaktivieren, indem Sie erneut die Taste und gleichzeitig die Taste drücken. RESOLUTION NOTIFIER (AUFLÖSUNGSANZEIGE) Die optimale Auflösung beträgt 1024 x 768 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1024 x 768 Pixel verwendet wird. FACTORY PRESET (WERKSEINSTELLUNG) Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. 03b_German 7/11/01, 5:15 pm11Deutsch-12 Information DISPLAY MODE (GRAFIK MODUS) Gibt die aktuellen Einstellungen für Auflösung und Bildwiederholfrequenz des Monitors an. MONITOR INFO. (MONITORINFORMATION) Die Modell- und die Seriennummer des Monitors. OSM Warnung Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden. NO SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster NO SIGNAL (Kein Signal) wird nach dem Einschalten oder einem Wechsel des Eingangssignals und außerdem angezeigt, wenn kein Videosignal verfügbar ist. RESOLUTION NOTIFIER: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster RESOLUTION NOTIFIER (Auflösungsanzeige) angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden. OUT OF RANGE: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster OUT OF RANGE (Frequenz zu hoch) angezeigt. CHECK CABLE: Diese Funktion fordert Sie zum Überprüfen der Anschlüsse an Monitor und Computer auf, um zu gewährleisten, dass alle Stecker richtig sitzen. 03b_German 7/11/01, 5:15 pm12Deutsch-13 Deutsch Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER

LEISTUNG DIE FOLGENDEN HINWEISE ZUM

EINRICHTEN UND NUTZEN DES MULTISYNC

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.

• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.

• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.

• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

• Der Monitor wurde Regen oder Wasser ausgesetzt. 03b_German 7/11/01, 5:15 pm13Deutsch-14 VORSICHT

• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.

• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

• Knicken Sie das Netzkabel nicht.

• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.

• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.

• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

DURCH RICHTGE AUFSTELLUNG UND

EINSTELLUNG DES MONITORS KÖNNEN

ERMÜDUNGSERSCHEINUNGEN VON AUGEN,

AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken. 03b_German 7/11/01, 5:15 pm14Deutsch-15 Deutsch

• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 53 cm.

• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor sich, damit Sie den Kopf seltener drehen müssen.

• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

• Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.

• Verwenden Sie die vordefinierte Farbeinstellung.

• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.

• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann. 03b_German 7/11/01, 5:15 pm15Deutsch-16 03b_German 7/11/01, 5:15 pm16Ελληνικά-1
