• Monitörü taµ∂mak veya bir yere göndermek için orjinal kutusunu ve ambalaj malzemesini saklamay∂ unutmay∂n. 1550VM Kullan∂c∂ Klavuzu CD ROM Video Sinyal Kablosu Ses Kablosu Güç Kablosu 11_Turkish 7/11/01, 2:01 pm2Türkçe-3 Türkçe H∂zl∂ Baµlama MultiSync LCD monitörü sisteminize ba©lamak için, aµa©∂daki talimatlar∂ izleyin:

5. Kulakl∂klar monitör çerçevesinin ön taraf∂nda “

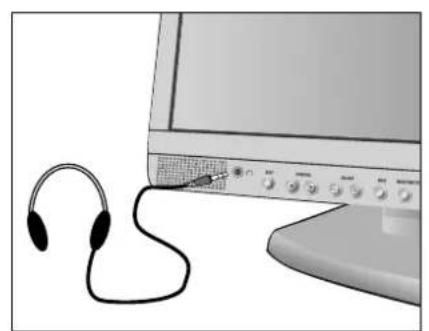

” µeklinde iµaretlenmiµ “Kulakl∂k” ç∂k∂µ∂na ba©lanabilir (Ωekil E.1). Kulakl∂klar tak∂l∂ oldu©unda hopalörlerden gelen ses devre d∂µ∂ olacakt∂r. Kulakl∂klar∂ elektronik malzeme sat∂c∂lar∂ndan temin edebilirsiniz.

6. Güç kablosunun bir ucunu MultiSync LCD Serisi monitöre ve di©er

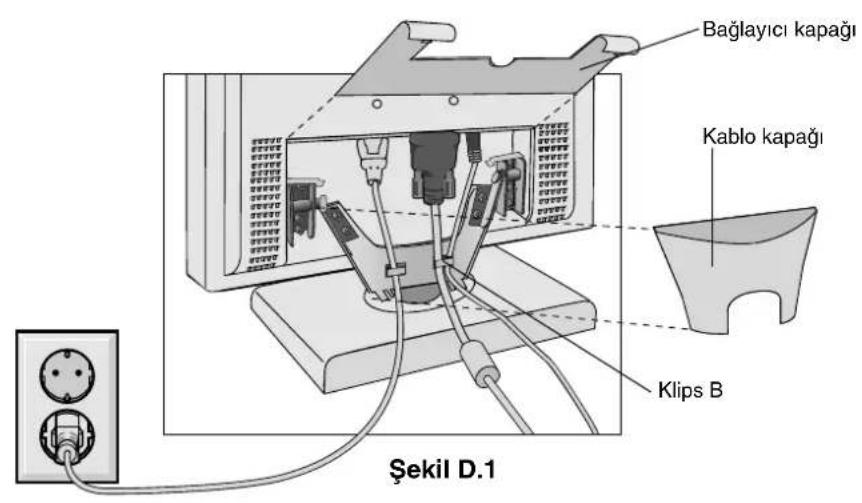

ucunuda elektrik prizine tak∂n. Video sinyal kablosunu ve AC güç kablosunu klipslerin alt∂ne yerleµtirin (Ωekil D.1). Ba©lay∂c∂ kapa©∂n∂ ve kablo kapa©∂n∂ tak∂n. NOT: Kabloya veya monitöre zarar vermemek için klipsin alt∂ndaki kablonun konumunu ayarlay∂n. NOT: Uygun AC güç kablosunun seçimi için lütfen bu kullanma klavuzunun Uyar∂lar bölümüne bak∂n.

7. Monitörün sol taraf∂ndaki Tatil Anahtar∂ aç∂k olmal∂d∂r (Ωekil F.1). Güç

Dü©mesi ile monitörü ve bilgisayar∂ aç∂n. NOT: Tatil Anahtar∂ gerçek aç∂k/kapal∂ anahtard∂r. E©er bu anahtar KAPALI durumdaysa, monitör öndeki dü©me kullan∂larak aç∂lamaz, sürekli olarak açma/kapama YAPMAYIN. 11_Turkish 7/11/01, 2:01 pm3Türkçe-4

8. Dokunmadan otomatik ayar ilk baµlang∂çtan sonra monitörü bir çok

zamanlama için optimum ayarlar∂na ayarlar. Di©er ayarlar için aµa©∂daki OSM kontrollerini kullan∂n.

• Auto Adjust Contrast (Otomatik Kontrast Ayar∂)

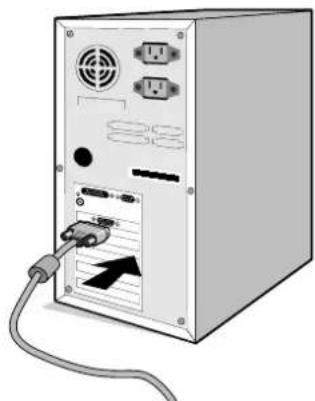

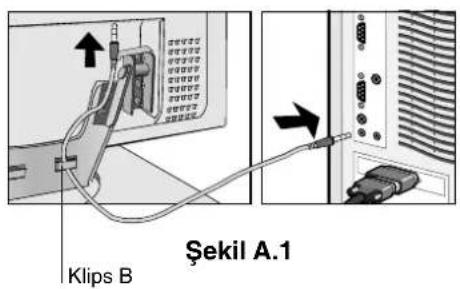

• Auto Adjust (Otomatik Ayar) OSM kontrollerin tam tan∂mlar∂ için bu Kullan∂c∂ Klavuzunun Kontroller bölümüne bak∂n. NOT: Herhangi bir problemle karµ∂laµt∂©∂n∂zda, bu Kullan∂c∂ Klavuzunun Sorun Giderme bölümüne bak∂n. Ωekil C.1 Macintosh Kablosu (dahil de©il) Macintosh G3 ve G4 için Macintosh kablo adaptörü gerekli de©ildir Ωekil B.1 Ωekil A.1 Klips B 11_Turkish 7/11/01, 2:01 pm4Türkçe-5 Türkçe Tatil Anahtar∂ Güç Dü©mesi Ωekil E.1 Ωekil D.1 1550VM Ωekil F.1 Ba©lay∂c∂ kapa©∂ Kablo kapa©∂ Klips B 11_Turkish 7/11/01, 2:01 pm5Türkçe-6 E©im Monitör ekran∂n∂ ellerinzle her iki yan∂ndan tutarak e©imi arzu etti©iniz µekilde ayarlay∂n (Ωekil TS.1). Montaj için Monitör Deste©ini Ç∂kart∂n Monitörü alternatif montaj amaçlar∂na haz∂rlamak için:

1. Ba©lay∂c∂ kapa©∂n∂ ve kablo kapa©∂n∂ ç∂kar∂n (Ωekil R.1).

2. Tüm kablolar∂ ç∂kar∂n.

3. Monitörün yüzeyi aµa©∂ gelecek µekilde aµ∂nd∂r∂ olmayan bir yüzey

üzerine koyun (Ωekil R.2).

5. AC kablosunu, sinyal kablosunu ve ses kablosunu monitörün

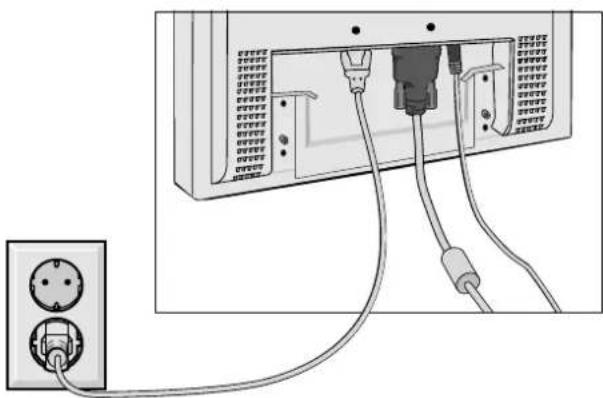

arkas∂na ba©lay∂n (Ωekil R.3).

6. Deste©i tekrar takmak için bu iµlemin tersini yap∂n.

NOT: Sadece VESA uyumlu alternatif montaj metodu kullan∂n. Ωekil TS.1 11_Turkish 7/11/01, 2:01 pm6Türkçe-7 Türkçe Ωekil R.1 Ωekil R.2 Ωekil R.3 Aµ∂nd∂r∂c∂ olmayan yüzey 11_Turkish 7/11/01, 2:01 pm7Türkçe-8

7. Bu LCD monitör esnek bir kol ile kullan∂lmak üzere tasarlanm∂µt∂r.

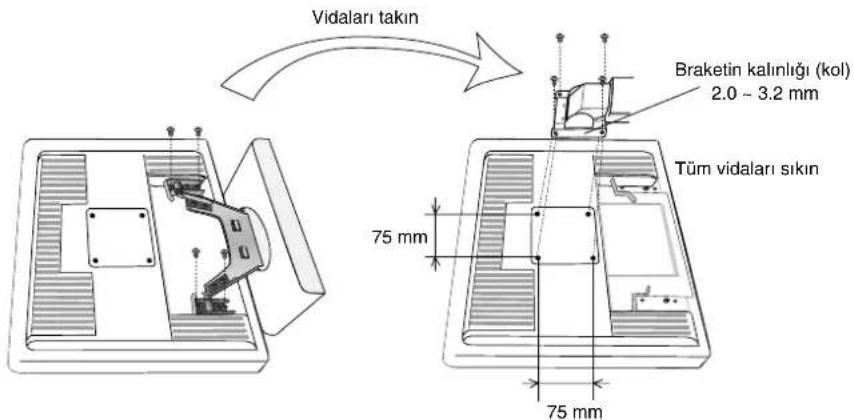

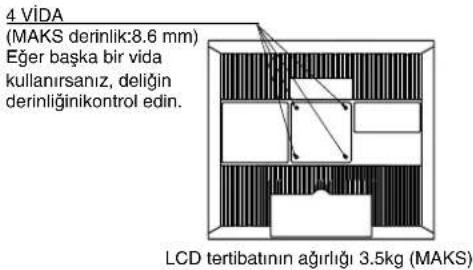

Monte ederken lütfen ekteki vidalar∂ (4 adet) kullan∂n. Güvenlik gerekliliklerini yerine getimek için monitör montitörün a©∂rl∂©∂ göz önünde bulunduruldu©unda gerekli dengeyi sa©layabilecek bir kola monte edilmelidir. LCD monitör sadece onayl∂ bir kolla kullan∂lmal∂d∂r (örn. GS mark). 4 V∑DA (MAKS derinlik:8.6 mm) E©er baµka bir vida kullan∂rsan∂z, deli©in derinli©inikontrol edin. LCD tertibat∂n∂n a©∂rl∂©∂ 3.5kg (MAKS) Vidalar∂ tak∂n Tüm vidalar∂ s∂k∂n Braketin kal∂nl∂©∂ (kol)

75 mm 75 mm 11_Turkish 7/11/01, 2:01 pm8Türkçe-9 Türkçe Ses VOLUME (SES) Hoparlör ve kulakl∂klar∂n ses yükekli©ini kontrol eder. Parlakl∂k/Kontrast Kontrolleri BRIGHTNESS (PARLAKLIK) Ekrandaki görüntü ve arka fon parlakl∂©∂n∂ ayarlar. CONTRAST (KONTRAST) Arka fona ba©l∂ olarak görüntü parlakl∂©∂n∂ ayarlar. Menü OSM kontrollerinden ç∂kar.OSM ana menüsüne dönüµ.Kontrol menülerini seçmek için vurgulu alan∂ sola/sa©ahareket ettirir.Kontrollerde birini seçmek için vurgulu alan∂ aµa©∂/yukar∂hareket ettirir.Ayar∂ artt∂rmak veya azaltmak için çubu©u sola/sa©ahareket ettirir.Auto Adjust (Otomatik Ayar) fonksiyonunu etkinleµtirir.Alt menüye girer.Ana menünün vurgulanm∂µ alan∂n∂ kontrollerden birininseçiminin sa©∂na taµ∂r.Vurgulanm∂µ ayar∂ fabrika ayar∂na döndürür.OSM menüsü gösterilmedi©inde hopparlör sessizolacakt∂r. Kontroller OSM (On-Screen Manager) Kontrolleri: Monitörün önündeki OSM kontrollerin iµlevleri aµa©∂daki µekildedir: OSM’ye eriµim için kontrol dü©meleri ( , , -, +, NEXT) den birine bas∂n. NOT: Ana ve alt menüde RESET (SIFIRLA) dü©mesine bas∂ld∂©∂nda, EXIT (ÇIKIΩ) dü©mesine basarak s∂f∂rlama iµlemini iptal etmenize olanak sa©layan bir uyar∂ penceresi belirir. Kontrol EXIT

NEXT RESET/MUTE11_Turkish 7/11/01, 2:01 pm9Türkçe-10 AUTO ADJUST (OTOMAT∑K AYAR) Standart olmayan video giriµleri için görüntüyü ayarlar. Otomatik Ayar Görüntü konumunu, Yatay Boyutu ve ∑nce ayar∂ otomatik olarak ayarlar. Konum Kontrolleri LEFT/RIGHT (SOL/SA⁄) LCD ekran alan∂ndaki Yatay Görüntü Konumunu kontrol eder. DOWN/UP (AΩA⁄I/YUKARI) LCD ekran alan∂ndaki Dikey Görüntü Konumunu kontrol eder. H.SIZE (YATAY BOYUT) Bu ayar∂ artt∂rarak ya da azaltarak yatay boyutu ayarlar. FINE (∑NCE) Bu ayar∂ artt∂rarak ya ada azaltarak odaklanmay∂, netli©i ve görüntü dengesini geliµtirir. Renk Kontrol Sistemleri Beµ tane önceden ayarlanm∂µ renk istenilen renk ayar∂n∂ seçer. Her renk ayar∂ fabrikada ayarlanm∂µt∂r. R,G,B Seçilene ba©l∂ olarak k∂rm∂z∂, yeµil veya mavi rengi artt∂r∂r veya azalt∂r. Renkteki de©iµim ekranda görülür ve yön (azaltma veya artt∂rma) çubuk üzerinde gösterilir. Araçlar OSM POSITION (OSM KONUMU) OSM kontrol görüntüsünün ekran∂n∂z∂n neresinde belirmesini istedi©inizi seçebilirsiniz. OSM konumunu seçmek OSM kontrol menüsünün konumunu sol, sa©, aµa©∂ ve yukar∂ manuel olarak ayarlaman∂za imkan verir. 11_Turkish 7/11/01, 2:01 pm10Türkçe-11 Türkçe OSM TURN OFF (OSM KAPATMA) OSM kontrol menüsü kullan∂mda oldu©u sürece aç∂k kalacakt∂r. OSM Turn Off (Kapatma) alt menüsünde, OSM kontrol menüsünün kapat∂lmas∂ için monitörün son dü©meye dokunulduktan sonra ne kadar bekleyece©ini seçebilirsiniz. Mevcut seçenekler, 10, 20, 30, 45, 60 ve 120 saniyedir. OSM LOCK OUT (OSM K∑L∑TLEME) Bu kontrol tüm OSM kontrol fonksiyonlar∂na eriµimi tamamen kilitler. OSM kontrollerini kilitleme modundayken kullanmaya çal∂µ∂rsan∂z, OSM kontrollerinin kilitli oldu©unu bildiren bir ekran belirir. OSM Lockout (OSM Kilitleme) fonksiyonunu aktive etmek için, dü©mesine sonra bas∂p bas∂l∂ tutun. OSM Lockout (OSM Kilitleme) fonksiyonunu devre d∂µ∂ b∂rakmak için, dü©mesine sonra, bas∂p bas∂l∂ tutun. RESOLUTION NOTIFIER (ÇÖZÜNÜRLÜK HATIRLATICI) En iyi çözünürlük 1024 x 768’dir. E©er ON (AÇIK) seçili ise 30 saniye sonra ekranda size çözünürlü©ün 1024 x 768 olmad∂©∂n∂ bildiren bir mesaj belirecektir. FACTORY PRESET (FABR∑KA AYARLARI) Factory Preset (Fabrika Ayarlar∂) seçmek OSM kontrol ayarlar∂n∂n tümünü fabrika ayarlar∂na geri döndürmenize izin verir. Etkili olmas∂ için RESET (SIFIRLAMA) dü©mesinin bir kaö saniye bas∂l∂ tutulmas∂ gereklidir. Ayarlar∂ tek tek s∂f∂rlamak için, s∂f∂rlamak istedi©iniz kontrolü vurgulay∂p RESET (SIFIRLA) dü©mesine bas∂n. Bilgi DISPLAY MODE (GÖRÜNTÜ MODU) Monitörün mevcut ekran çözünürlü©ünü ve frekans ayar∂n∂ gösterir. MONITOR INFO. (MON∑TÖR B∑LG∑S∑) Monitörünüzün model ve seri numaras∂n∂ gösterir. 11_Turkish 7/11/01, 2:01 pm11Türkçe-12 OSM Warning (OSM Uyar∂s∂) OSM Warning (OSM Uyar∂s∂) meüleri Exit (Ç∂k∂µ) dü©mesine bas∂ld∂©∂nda belirir. NO SIGNAL (S∑NYAL YOK): Bu fonksiyon sinyal olmad∂©∂nda bir uyar∂ verir. Güç kapat∂ld∂©∂nda veya giriµ sinyalinde bir de©iµim oldu©unda ya da video aktif de©ilken, No Signal (Sinyal Yok) penceresi belirir.

RESOLUTION NOTIFIER (ÇÖZÜNÜRLÜK

HATIRLATICI): Bu fonksiyon en iyi çözünürlükte kullanmay∂ hat∂rlat∂r. Güç kapat∂ld∂©∂nda veya giriµ sinyalinde bir de©iµim oldu©unda ya da video sinyali uygun çözünürlükte de©ilse Resolution Notifier (Çözünürlük Hat∂rlat∂c∂) penceresi aç∂l∂r. Bu fonksiyon TOOL (ARAÇLAR) menüsünden kapat∂labilir. OUT OF RANGE (ARALIK DIΩI): Bu fonksiyon en iyi çözünürlük ve yenilenme oran∂ ile ilgili tavsiye verir. Güç kapat∂ld∂©∂nda veya giriµ sinyalinde bir de©iµim oldu©unda ya da video sinyali uygun zamanlamaya sahip de©ilse Out Of Range (Aral∂k D∂µ∂) menüsü belirir. CHECK CABLE (KABLOYU KONTROL ET): Bu fonksiyon monitör ve bilgisayardaki tüm video giriµlerini kontrol etmenizi ve düzgün µekilde ba©land∂©∂ndan emin olman∂z∂ tavsiye eder. 11_Turkish 7/11/01, 2:01 pm12Türkçe-13 Türkçe Tavsiye Edilen Kullan∂m Güvenlik Uyar∂lar∂ ve Bak∂m MULTISYNC LCD RENKL∑ MON∑TÖRÜ KURARKEN

• MON∑TÖRÜ AÇMAYIN. ∑ç k∂s∂mda kullan∂c∂n∂n ilgilenebileceπi herhangi bir parça bulunmamaktad∂r ve kapaπ∂ açmak ya da ç∂kartmak sizi ciddi µok tehlikeleri veya diπer risklere maruz b∂rakabilir. Tüm bak∂m iµleri için yetkili servis elemanlar∂na baµvurun.

• Kasaya herhangi bir s∂v∂ dökmeyin ya da monitörünüzü su yak∂n∂nda kullanmay∂n.

• Tehlikeli voltaj noktalar∂na temas ederek, zararl∂ ya da öldürücü olabileceπi veya elektrik µoku, yang∂n ya da cihaz ar∂zas∂na yol açabileceπi için kasadaki yuvalara herhangi bir cisim sokmay∂n.

• Güç kablosu üzerine aπ∂r cisimler koymay∂n. Kablodaki hasar µok ya da yang∂na yol açabilir.

• Monitörün düµmesine ve ciddi µekilde hasar görmesine sebep olabileceπi için bu ürünü eπimli ya da dengesiz taµ∂y∂c∂, stand veya masa üzerine yerleµtirmeyin.

• Monitörün üzerine herhangi birµey koymay∂n ve monitörü d∂µar∂da kullanmay∂n.

• LCD monitörün içindeki florasan tüpün içinde c∂va bulunmaktad∂r. Bu tüpü atman∂z gerektiπinde lütfen belediyenizin yönetmelik ve kurallar∂na uyun. Aµaπ∂daki durumlarda, monitörünüzü hemen fiµten çekin ve servis için yetkili servis personeline baµvurun.

• Güç kaynaπ∂ kablosu ya da fiµi hasar gördüπünde.

• Eπer monitörün üstüne s∂v∂ döküldüyse veya içine herhangi bir nesne düµtüyse.

• Eπer monitör yaπmur veya suya maruz kald∂ysa.

• Eπer monitör düµtüyse veya kasas∂ hasar gördüyse.

• Eπer monitör kullan∂m talimatlar∂n∂ takip etmenize raπmen normal çal∂µm∂yorsa.

• Güç kablosunu k∂v∂rmay∂n.

• Monitörü yüksek s∂cakl∂kta, nemli, tozlu ya da yaπl∂ alanlarda kullanmay∂n.

• Monitörün üzerindeki havaland∂rmay∂ kapatmay∂n. 11_Turkish 7/11/01, 2:01 pm13Türkçe-14 UYARI

• Eπer monitör k∂r∂l∂rsa s∂v∂ kristal ile temas etmeyin.

• Eπer cam k∂r∂ld∂ysa. ∑lgilenirken dikkatli olun.

• Is∂n∂n düzgün olarak daπ∂lmas∂ için, monitörün etraf∂nda yeterli havaland∂rma alan∂ olmas∂na dikkat edin. Havaland∂rma boµluklar∂n∂ kapatmay∂n ya da monitörü radyatör veya diπer ∂s∂ kaynaklar∂n∂n yak∂n∂na yerleµtirmeyin. Monitörün üzerine hiç bir µey koymay∂n.

• Güç kablosu baπlay∂c∂s∂ sistemi güç kaynaπ∂ndan ay∂rman∂n birincil yoludur. Monitör kolayca eriµilebilen bir prize yak∂n olarak kurulmal∂d∂r.

• Taµ∂rken dikkatli olun. Ambalaj∂ taµ∂ma için saklay∂n. MON∑TÖRÜN DO∏RU YERLEΩT∑R∑LMES∑ VE

• En iyi performans için 20 dakika ∂s∂nmas∂n∂ bekleyin.

• Monitörün yüksekliπini ekran göz seviyesinde veya biraz alt∂nda olacak µekilde ayarlay∂n. Ekran∂n ortas∂na bakarken gözlerinin çok hafif aµaπ∂ya doπru bakmal∂d∂r.

• Monitör gözlerinize 40 cm’den yak∂n ve 70 cm’den uzak olmamal∂d∂r. En iyi mesafe 53 cm’dir.

• Gözlerinizi periyodik olarak en az 6 m. uzaktaki bir nesneye odaklayarak dinlendirin. S∂k s∂k göz k∂rp∂n.

• Parlama ve yans∂malar∂ en aza indirmek için monitörü pencere ve diπer ∂µ∂k kaynaklar∂na 90° aç∂ ile yerleµtirin. Monitörün eπimini ayarlayarak tavan ∂µ∂klar∂n∂n ekran∂n∂za yans∂mas∂n∂ engelleyin.

• Eπer ∂µ∂k yans∂malar∂ ekran∂n∂z∂ görmeyi zorlaµt∂r∂yorsa, parlama engelleyici filtre kullan∂n.

• LCD monitörün yüzeyini tiftiksiz, aµ∂nd∂r∂c∂ olmayan bir bez ile temizleyin. Temizleme solüsyonlar∂ veya cam temizleyici kullanmay∂n!

• Okunabilirliπi artt∂rmak için monitörün parlakl∂k ve kontrast kontrollerini ayarlay∂n. 11_Turkish 7/11/01, 2:01 pm14Türkçe-15 Türkçe

• Ekrana yak∂n bir döküman tutucu kullan∂n.

• Yazarken kafan∂z∂ döndürmeyi en aza indirmek için, daha fazla bakt∂π∂n∂z neyse (ekran veya referans materyal) tam önünüzde bulundurun.

• Görüntü sabitlenmesini engellemek için (görüntü sonras∂ efektleri) monitörde sabit desenleri uzun süre görüntülemekten kaç∂n∂n.

• Düzenli göz kontrolü yapt∂r∂n. Ergonomi Maksimum ergonomik fayda saπlamak için aµaπ∂dakileri tavsiye ederiz.

• Standart sinyallerle belirlenmiµ Boyut ve Konum kontrollerini kullan∂n.

• Önceden belirlenmiµ Renk Ayarlar∂n∂ kullan∂n.

• Dikey yenilenme oran∂ 60 ila 75 Hz aras∂nda olan titreµimsiz sinyaller kullan∂n.

• Görülmesi zor olacaπ∂ ve yetersiz kontrast yüzünden göz yorgunluπuna sebep olabileceπi için koyu arka fon üzerinde birincil renk maviyi kullanmay∂n. 11_Turkish 7/11/01, 2:01 pm15Türkçe-16 11_Turkish 7/11/01, 2:01 pm16xx_Back 7/11/01, 2:01 pm17730113598-OA xx_Back 7/11/01, 2:01 pm2
