Producttype	15 inch LCD-monitor
Merk	NEC
Model	MultiSync LCD1550VMBK
Optimale resolutie	1024 x 768
Gewicht (met voet)	maximaal 3,5 kg
Voeding	220-240 V CA, 50/60 Hz
Energieverbruik	Energiezuinig (ENERGY STAR)
Kanteling	Handmatig verstelbaar
Belangrijkste functies	OSM-instellingen (helderheid, contrast, positie, kleur), ingebouwde luidsprekers, koptelefoonaansluiting, energiebesparende modus
Video-ingangen	Mini D-SUB 15 pins (VGA)
Audio-ingang	3,5 mm audio-aansluiting
Koptelefoonuitgang	Voorkant van de monitor
Compatibiliteit	PC (IBM compatibel), Mac (met adapter)
VESA-montage	75 x 75 mm, maximale schroefdiepte 8,6 mm
Onderhoud en reiniging	Gebruik een zachte, pluisvrije doek, zonder schoonmaakmiddelen of glasreiniger
Veiligheid	Open de behuizing niet, haal de stekker eruit bij problemen, stel niet bloot aan vocht
Algemene informatie	Handleiding beschikbaar in meerdere talen, gratis download op notice-facile.com

Veelgestelde vragen - MultiSync LCD1550VMBK NEC

Wat is de optimale resolutie van deze monitor?

De optimale resolutie is 1024 x 768 pixels. Gebruik deze resolutie voor een scherp en stabiel beeld.

Kan ik een Mac aansluiten op deze monitor?

Ja, met een Macintosh-kabeladapter (niet meegeleverd voor G3/G4-modellen). Sluit de adapter aan op de monitor en verbind de videokabel.

Hoe pas ik de helderheid van het scherm aan?

Gebruik de OSM-knoppen aan de voorkant van de monitor. Druk op de MENU-toets, navigeer naar HELDERHEID en pas aan met de + en - toetsen.

Hoe reinig ik het LCD-scherm?

Gebruik een zachte, pluisvrije doek. Gebruik nooit oplosmiddelen, glasreinigers of schurende middelen. Veeg voorzichtig.

Heeft de monitor ingebouwde luidsprekers?

Ja, hij heeft ingebouwde luidsprekers en een koptelefoonaansluiting aan de voorkant. Het volume wordt ingesteld via het OSM-menu of de MUTE-toets.

Hoe monteer ik de monitor op een VESA-arm?

Verwijder de voet door de 4 schroeven aan de achterkant los te draaien. Gebruik een VESA 75 x 75 mm standaard met een maximale schroefdiepte van 8,6 mm. Het maximale gewicht van het scherm is 3,5 kg.

Wat te doen als het scherm 'Geen signaal' weergeeft?

Controleer of de videokabel correct is aangesloten op de monitor en de computer. Zorg ervoor dat de computer is ingeschakeld en dat de monitor in de juiste ingangsmodus staat.

Hoe vergrendel ik de OSM-instellingen om wijzigingen te voorkomen?

Houd de toetsen RESET en EXIT tegelijkertijd enkele seconden ingedrukt om te vergrendelen. Herhaal om te ontgrendelen.

Is de monitor energiezuinig?

Ja, hij is ENERGY STAR gecertificeerd. Hij heeft een slaapmodus en een vakantieschakelaar om de voeding volledig uit te schakelen.

Waar kan ik de volledige handleiding downloaden?

De handleiding is gratis beschikbaar als PDF op notice-facile.com. U kunt ook een vertaling in een andere taal aanvragen.

GEBRUIKSAANWIJZING MultiSync LCD1550VMBK NEC

Gebruikershandleiding

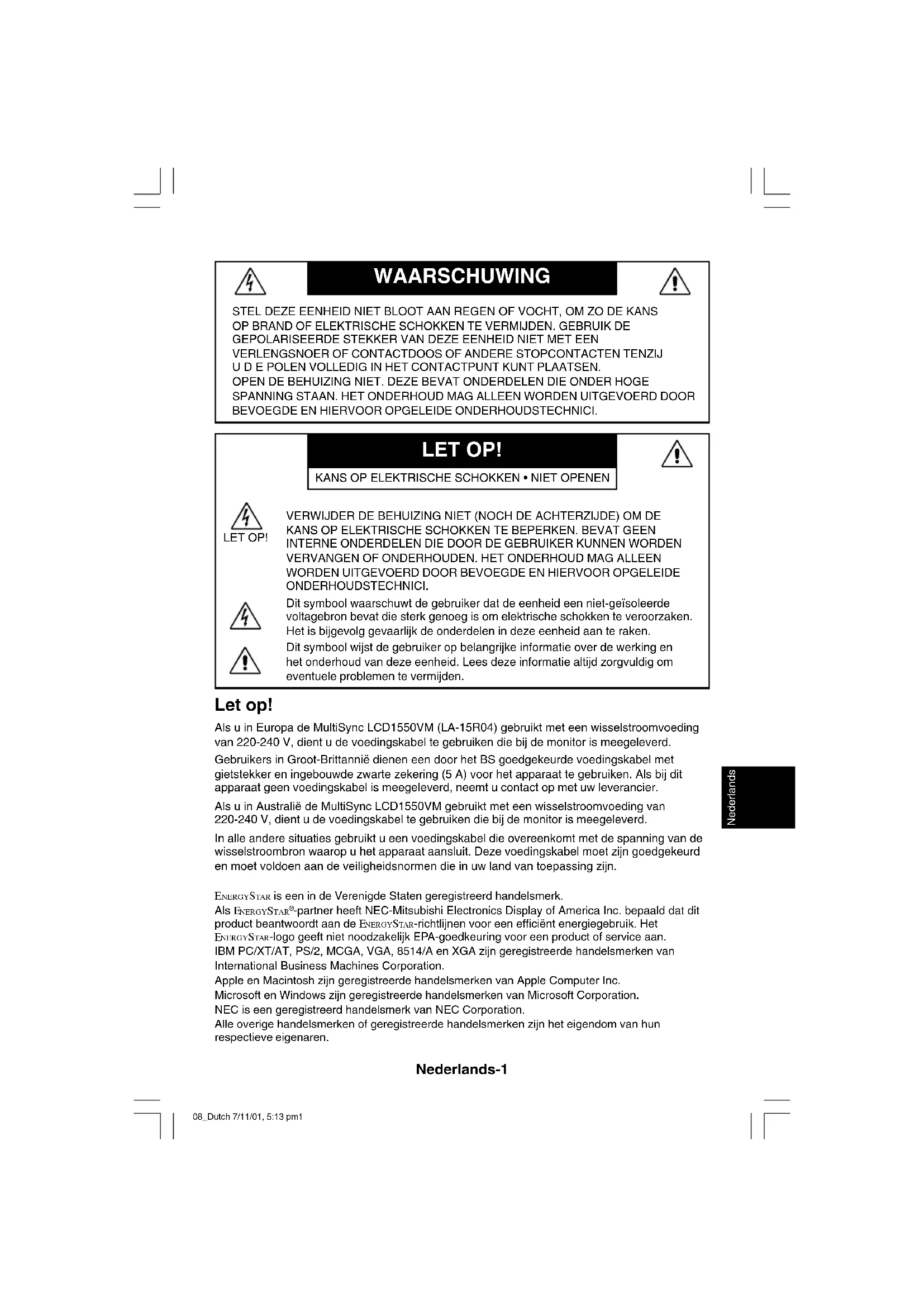

Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebron bevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolg gevaarlijk de onderdelen in deze eenheid aan te raken. Dit symbool wijst de gebruiker op belangrijke informatie over de werking en het onderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventuele problemen te vermijden.

Let op!

Als u in Europa de MultiSync LCD1550VM (LA-15R04) gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

Gebruikers in Groot-Brittannië dienen een door het BS goedgekeurde voedingskabel met gietstekker en ingebouwde zwarte zekering (5 A) voor het apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier.

Als u in Australië de MultiSync LCD1550VM gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd.

In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn.

ENERGYSTAR is een in de Verenigde Staten geregistreerd handelsmerk.

Als ENERGYSTAR®-partner heeft NEC-Mitsubishi Electronics Display of America Inc. bepaald dat dit product beantwoordt aan de ENERGYSTAR-richtlijnen voor een efficiënt energiegebruik. Het ENERGYSTAR-logo geeft niet noodzakelijk EPA-goedkeuring voor een product of service aan. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A en XGA zijn geregistreerde handelsmerken van International Business Machines Corporation.

Apple en Macintosh zijn geregistreerde handelsmerken van Apple Computer Inc. Microsoft en Windows zijn geregistreerde handelsmerken van Microsoft Corporation. NEC is een geregistreerd handelsmerk van NEC Corporation.

Alle overige handelsmerken of geregistreerde handelsmerken zijn het eigendom van hun respectieve eigenaren.

Nederlands-1

Inhoud

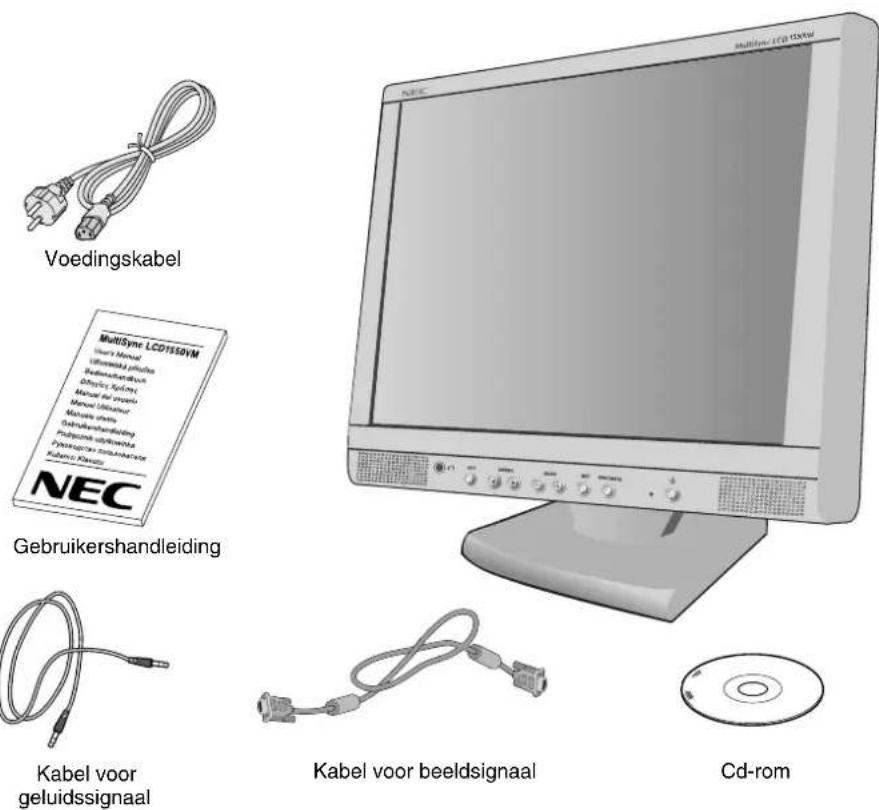

De doos* van uw nieuwe NEC MultiSync LCD-monitor bevat de volgende voorwerpen:

•MultiSync LCD1550VM-monitor met kantelvoetstuk
•Voedingskabel
•Kabel voor beeldsignaal
•Kabel voor geluidssignaal
•Gebruikershandleiding
- Cd-rom (met de volledige gebruikershandleiding in PDF-indeling) Als u de gebruikershandleiding wilt bekijken, moet Acrobat Reader 4.0 op de computer zijn geïnstalleerd.

* Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden.

Nederlands-2

Snel aan de slag

Volg de onderstaande instructies om de MultiSync LCD-monitor op uw computersysteem aan te sluiten:

1. Zet de computer uit.

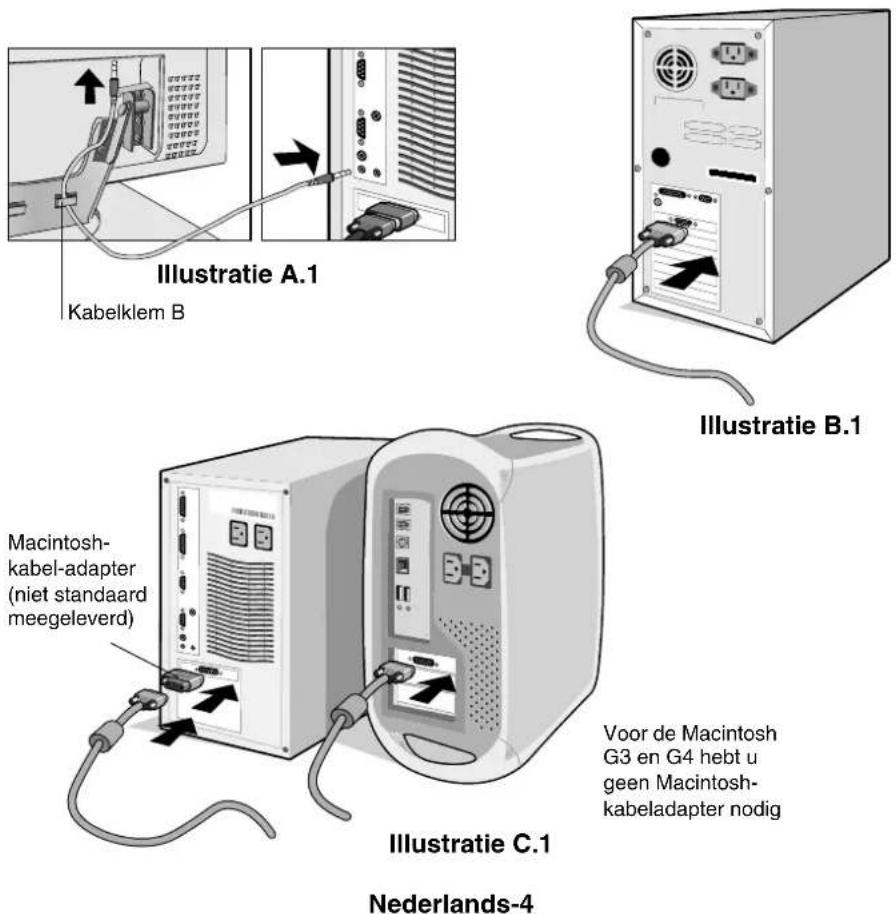

2. Verwijder de connectorenklep en kabelbehuizing. Sluit de kabel voor het geluidssignaal aan op de "AUDIO INPUT"-connector aan de achterzijde van de monitor en het andere uiteinde op de "Audio out"-terminal van de computer. Maak de geluidssignaalkabel vast met kabelklem B (Illustratie A.1).
3. Voor PC: sluit de 15-pins mini D-SUB-connector van de juiste signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie B.1). Draai alle schroeven vast.
   Voor de Macintosh: sluit de MultiSync LCD1550VM Macintosh-kabeladapter aan op de computer (zie illustratie C.1). Sluit de 15-pins mini D-SUB-connector van de juiste signaalkabel aan op de MultiSync LCD1550VM Macintosh-kabeladapter (zie illustratie C.1). Draai alle schroeven vast.
4. Sluit de 15-pins mini D-SUB-connector van de beeldsignaalkabel aan op de juiste connector aan de achterzijde van de monitor (zie illustratie D.1). Maak de beeldsignaalkabel vast met kabelklem B.

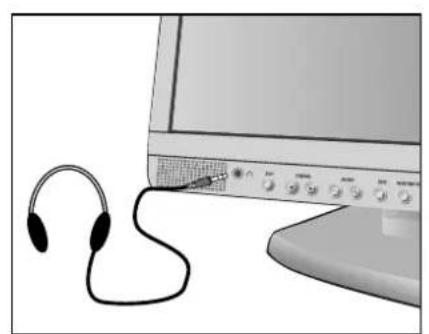

5. Een hoofdtelefoon kunt u aansluiten op de "Headphones"-uitgang "O" (Illustratie E.1) van het voorpaneel aan de voorzijde van de monitor. Zolang de hoofdtelefoon is aangesloten, komt er geen geluid uit de luidsprekers. Hoofdtelefoons kunt u verkrijgen bij uw plaatselijke hifi-shop.
6. Sluit het uiteinde van de voedingskabel aan op de MultiSync LCD-monitor en steek de stekker van de voedingskabel in het stopcontact. Plaats de signaalkabel en de voedingskabel onder de kabelklemmen (Illustratie D.1). Klik de connectorenklep en kabelbehuizing weer vast op hun oorspronkelijke plaats.

OPMERKING: wanneer u de kabel onder de kabelklemmen plaatst, moet u zorgen dat de kabel of de monitor niet beschadigd kunnen raken.

OPMERKING: raadpleeg de sectie Let op in deze handleiding voor de juiste voedingskabel.

1. De Vacation-schakelaar aan de linkerkant van de monitor moet zich in de stand ON bevinden (Illustratie F.1). Gebruik de aan/uit-knop om de monitor in te schakelen en zet de computer aan.

Nederlands-3

OPMERKING: de Vacation-schakelaar is een echte aan/uit-knop. Als deze knop zich in de stand ON bevindt, kan de monitor niet worden ingeschakeld met de knop aan de voorzijde. Gebruik de aan/uit-knop NIET herhaaldelijk na elkaar.

1. Bij de eerste installatie stelt de functie No-touch Auto Adjust voor de meeste timings de monitor automatisch in op de meest optimale instellingen, zonder een druk op een knop. Voor verdere aanpassingen gebruikt u de volgende OSM-besturingselementen:

•Auto Adjust Contrast

•Auto Adjust

De sectie OSM-besturingselementen van deze gebruikershandleiding bevat een volledige omschrijving van deze OSM-besturingselementen.

OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze Gebruikershandleiding.

Illustratie A.1 Kabelklem B Illustratie B.1 Macintosh- kabel-adapter (niet standaard meegeleverd) Illustratie C.1 Nederlands-4 Voor de Macintosh G3 en G4 hebt u geen Macintosh- kabeladapter nodig

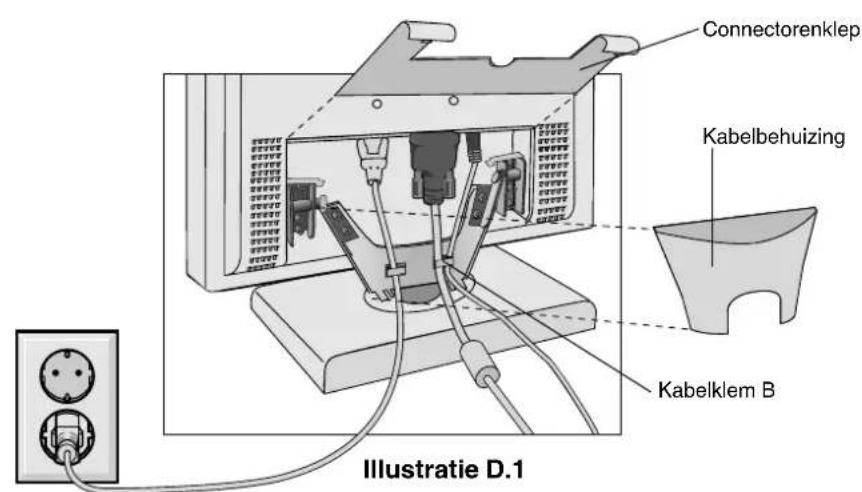

Connectorenklep Kabelbehuizing Kabelklem B Illustratie D.1

Illustratie F.1
Nederlands-5

Kantelen

Plaats uw handen aan beide zijden van het beeldscherm en stel de gewenste hoek in (zie illustratie TS.1).

Monitorvoet verwijderen voor permanente montage

Ga als volgt te werk om de monitor voor te bereiden voor andere montagedoeleinden:

1. Verwijder de connectorenklep en kabelbehuizing. (zie illustratie R.1).
2. Koppel alle kabels los.
3. Plaats de monitor met de voorzijde omlaag op een niet-schurend oppervlak (zie Illustratie R.2).
4. Verwijder de vier schroeven waarmee de monitor op de voet is bevestigd en til de hele voet omhoog (zie illustratie R.2). U kunt de monitor nu op een andere manier monteren.

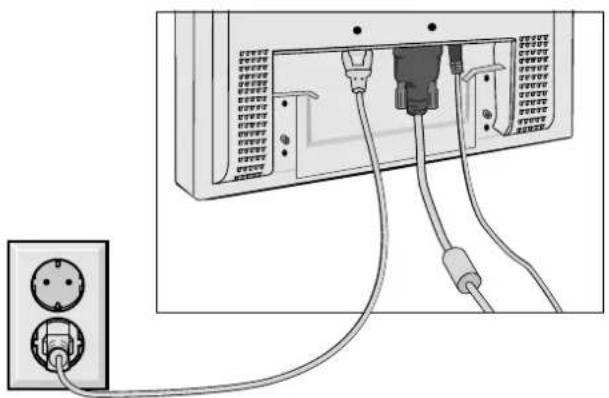

5. Sluit de voedingskabel, signaalkabel en kabel voor het geluidssignaal aan op de connector aan de achterzijde van de monitor (zie illustratie R.3).
6. Als u de voet opnieuw wilt bevestigen, voert u deze procedure in omgekeerde richting uit.

OPMERKING: gebruik alleen VESA-compatibele alternatieve montagemethoden.

Niet-schurend oppervlak
Illustratie R.2

Illustratie R.3
Nederlands-7

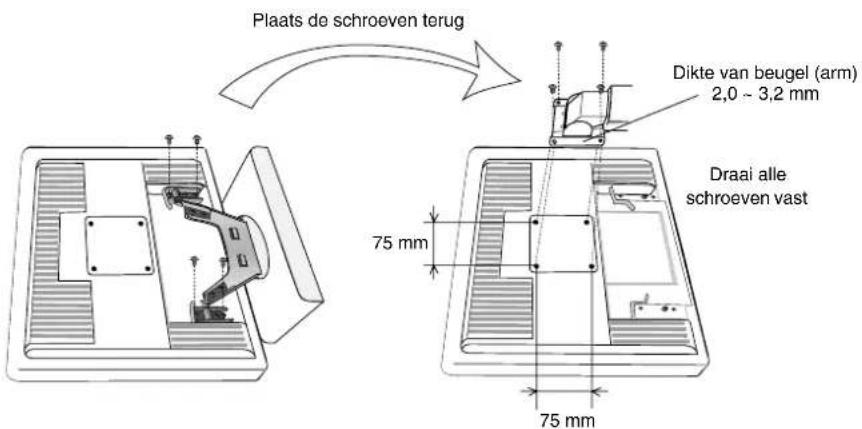

1. Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm. Gebruik de meegeleverde schroeven (4 stuks) voor de montage. Om te beantwoorden aan de veiligheidsvoorschriften, moet u de monitor monteren op een arm die de nodige stabiliteit garandeert in overeenstemming met het gewicht van de monitor. Gebruik de LCD-monitor alleen in combinatie met een goedgekeurde arm (bijvoorbeeld met GS-keurmerk).

Plaats de schroeven terug Dikte van beugel (arm) 2,0 ~ 3,2 mm 75 mm Draai alle schroeven vast 75 mm

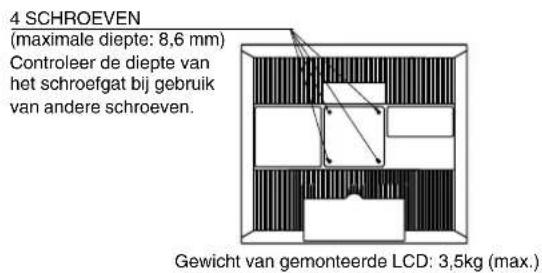

4 SCHROEVEN (maximale diepte: 8,6 mm) Controleer de diepte van het schroefgat bij gebruik van andere schroeven. Gewicht van gemonteerde LCD: 3,5kg (max.)

Besturingselementen

OSM-besturingselementen (On-Screen-Manager)

U gebruikt de OSM-besturingselementen aan de voorzijde van de monitor als volgt: U opent de OSM (On-Screen Manager) door te drukken op een van de besturingsknoppen (◀, ▶, -, +, NEXT).

Knop Menu

EXIT Hiermee verlaat u het menu met de OSM- besturingselementen. Hiermee schakelt u over naar het OSM-hoofdmenu.

CONTROL ◀▶ Hiermee verplaatst u de markeringsbalk naar links of naar rechts om een optie in het menu te selecteren. Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een optie in het menu te selecteren.

ADJUST -/+ Hiermee verplaatst u de markeringsbalk naar links of naar rechts om de waarde te vergroten of te verkleinen. Hiermee activeert u de functie Auto Adjust. Hiermee activeert u het submenu.

NEXT Hiermee verplaatst u de markeringsbalk van het hoofdmenu naar rechts om een optie in het menu te selecteren.

RESET/MUTE Hiermee zet u voor de geselecteerde optie de fabrieksinstelling terug. Als er geen OSM-menu wordt weergegeven, is de geluidsdemping van de luidsprekers ingeschakeld.

OPMERKING: wanneer u in het hoofdmenu of een submenu op de knop RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren door op de knop EXIT te drukken.

Geluid

VOLUME

Hiermee stelt u het geluidsvolume van de luidsprekers en hoofdtelefoon hoger of lager in.

Nederlands-9

Helderheid/contrast

BRIGHTNESS (Helderheid)

Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in.

CONTRAST

Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in.

Hiermee stelt u het weergegeven beeld voor niet-standaard beeldsignaal-inputs in.

Hiermee past u automatisch de besturingselementen voor beeldpositie, breedte en fijnafstelling aan.

Positie

☐ LEFT/RIGHT (Links/rechts)

Hiermee stelt u de horizontale positie van het beeld binnen het weergavegebied van het LCD in.

DOWN/UP (Omhoog/omlaag)

Hiermee stelt u de verticale positie van het beeld binnen het weergavegebied van het LCD in.

H. SIZE (Breedte)

U past de breedte aan door de waarde van dit besturingselement te verhogen of te verlagen.

|| FINE (Fijnafstelling)

U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van deze instelling te verhogen of te verlagen.

RGB Kleurenbeheersystemen

U kunt de gewenste kleuren instellen met behulp van vijf vooraf ingestelde kleurensets. Deze kleurensets zijn in de fabriek ingesteld.

Nederlands-10

R,G,B

Hiermee verhoogt of verlaagt de kleur rood, groen of blauw, afhankelijk van de kleur die is geselecteerd. Als u een kleur verandert, is dit onmiddellijk zichtbaar op het scherm. De instelling (hoger of lager) wordt door de balken aangegeven.

Hulpmiddelen

OSM POSITION (Positie OSM)

U bepaalt zelf waar u het menu met de OSM- besturingselementen op het scherm wilt laten verschijnen. Als u OSM Position selecteert, kunt u handmatig de positie van het menu met de OSM-besturingselementen naar links, naar rechts, omhoog of omlaag verschuiven.

OSM TURN OFF (OSM uitschakelen)

Het menu met de OSM-besturingselementen blijft op het scherm zolang u het gebruikt. In het submenu OSM Turn Off kunt u opgeven hoe lang de inactiviteit op de monitor moet duren (nadat u voor het laatst een knop hebt ingedrukt) voordat het menu met de OSM-besturingselementen automatisch verdwijnt. De vaste instellingen in dit menu zijn 10, 20, 30, 45, 60 en 120 seconden.

OSM LOCK OUT (OSM vergrendelen)

Hiermee vergrendelt u de toegang tot alle OSM-functies. Als u probeert de OSM-besturingselementen opnieuw te gebruiken wanneer de beveiligde modus is geactiveerd, verschijnt een venster op het scherm met de melding dat de OSM-besturingselementen zijn vergrendeld. Als u de vergrendeling van de OSM-functies wilt inschakelen, drukt u eerst op de knop ◀ en vervolgens op ▶Houd beide knoppen tegelijk ingedrukt. Als u de vergrendeling van de OSM-functies wilt uitschakelen, drukt u eerst op de knop ◀ en vervolgens op ▶Houd beide knoppen tegelijk ingedrukt.

RESOLUTION NOTIFIER (Resolutiemelding)

De optimale resolutie is 1024 x 768. Als ON is geselecteerd, verschijnt na 30 seconden een bericht op het scherm met de melding dat de resolutie niet op 1024 x 768 is ingesteld.

Nederlands-11

FACTORY PRESET (Fabrieksinstelling)

Als u de optie Factory Preset kiest, worden voor alle OSM-besturingselementen opnieuw de fabrieksinstellingen geladen. Hiertoe dient u de knop RESET enkele seconden ingedrukt te houden. U kunt de instellingen afzonderlijk aanpassen door de gewenste functie te selecteren en op de knop RESET te drukken.

Informatie

MODE

DISPLAY MODE (Weergavemodus)

Hiermee kunt u de huidige weergaveresolutie en de frequentie-instelling van de monitor opvragen.

MONITOR INFO. (Monitorgegevens)

Geeft de naam van het model en het serienummer van de monitor weer.

OSM-waarschuwing

OSM-waarschuwingsmenu's verdwijnen wanneer u op de knop Exit drukt.

NO SIGNAL (Geen signaal): Deze functie geeft een waarschuwing weer wanneer er geen signaal aanwezig is. Het venster No Signal verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het videosignaal inactief is.

RESOLUTION NOTIFIER (Resolutiemelding): Deze functie geeft een waarschuwing weer voor het gebruik van de optimale resolutie. Het venster Resolution Notifier verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het videosignaal niet de juiste resolutie heeft. Deze functie kan worden uitgeschakeld in het menu TOOLS.

OUT OF RANGE (Buiten bereik): Deze functie geeft een suggestie voor de optimale resolutie en verversingsfrequentie. Het menu Out of Range verschijnt nadat de voeding is ingeschakeld, wanneer een ander ingangssignaal wordt geselecteerd of het videosignaal niet de juiste timing heeft.

CHECK CABLE (Controleer kabel): Deze functie adviseert u te controlleren of alle video-ingangen van de monitor en computer goed zijn aangesloten.

Nederlands-12

Aanbevolen gebruik

Veiligheidsmaatregelen en onderhoud

VOOR EEN OPTIMAAL RESULTAAT BIJ DE INSTALLATIE EN HET GEBRUIK VAN DE MULTISYNC LCD-KLEURENMONITOR IS HET BELANGRIJK DAT U DE ONDERSTAANDE INSTRUCTIES VOLGT:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.
• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.
• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.
• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.
  -Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.
• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.
• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik. Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis weggooit.

Haal in de volgende situaties de stekker van de voedingskabel van uw monitor onmiddellijk uit het stopcontact en laat het onderhoud of de reparatie uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.
• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.
• Als de monitor is blootgesteld aan regen of insijpelend water.
• Als de monitor is gevallen of de behuizing beschadigd is.

Nederlands-13

• Als de monitor niet correct functioneert hoewel u de normale gebruiksinstructies in acht hebt genomen.
  •Buig de voedingskabel niet.
• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.
• Dek de ventilatieopeningen van de monitor niet af.
• Raak de vloeibare kristallen niet aan ingeval de monitor breekt.
  •Bij glasbreuk. Ga voorzichtig te werk.

LET OP!

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.
• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.
• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.
• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.
• Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de monitor is 53 cm.

• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter van u is verwijderd. Knipper vaak met de ogen.
• Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de plafondverlichting niet op het scherm wordt gereflecteerd.
• Als u door het gereflecteerde licht de gegevens op het scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.
• Maak het oppervlak van de LCD-monitor schoon met een pluisvrije, niet-schurende doek. Gebruik geen reinigingsvloeistoffen of glasreinigers.
• Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te verhogen.
• Gebruik een documenthouder en plaats deze dicht bij de monitor.
  -Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.
• Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.
• Laat uw ogen regelmatig door een arts onderzoeken.

Ergonomie

De volgende aanbevelingen bieden maximale ergonomische resultaten:

• Gebruik de fabrieksinstellingen voor de grootte en positie van het beeld, en standaardsignalen.
• Gebruik de vooraf ingestelde waarden voor de kleureninstellingen.
• Gebruik non-interlaced signalen met een verticale beeldverversingsfrequentie van 60-75 Hz.
• Kies bij een donkere achtergrond niet de primaire kleur blauw om te vermijden dat u moeilijk leest en uw ogen sneller vermoeid raken.
