DS18DDWPZ - šroubovák HiKOKI - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma DS18DDWPZ HiKOKI ve formátu PDF.
| Druh výrobku | Bezdrátový vrtací šroubovák s příklepem |
| Značka | HiKOKI |
| Model | DS18DDWPZ |
| Napájení | Lithium-iontová baterie 18 V |
| Typ kompatibilní baterie | BSL18 řada (např. BSL1815, BSL1820, BSL1825, BSL1830, BSL1840, BSL1850, BSL1860) |
| Volnoběžné otáčky (nízké/vysoké) | 0 – 350 ot/min / 0 – 1400 ot/min (přibližně) |
| Maximální utahovací moment | 42 Nm (nastavitelný na 20 poloh + vrtání) |
| Vrtací kapacita (dřevo) | Až 38 mm |
| Vrtací kapacita (kov) | Až 13 mm |
| Vrtací kapacita (beton) | Až 10 mm (model DV18DD, ne DS18DD) |
| Sklíčidlo | Bezklíčové sklíčidlo 1,5 – 13 mm |
| Hmotnost (s baterií) | Přibližně 1,5 kg (podle baterie) |
| Hlavní funkce | Šroubování, vrtání, příklepové vrtání (model DV18DD), nastavitelný moment, 2 rychlosti, chod vpřed/vzad, LED lampa, poutko na opasek |
| Bezpečnost | Ochrana proti přetížení, tepelná ochrana, ochrana baterie (automatické vypnutí) |
| Údržba | Čištění suchým hadříkem, kontrola šroubů, skladování při < 40°C |
| Provozní teplota | -5 °C až 40 °C |
| Teplota nabíjení | 0 °C až 40 °C |
| Doporučená nabíječka | UC18YFSL (nebo podobná) |
Často kladené otázky - DS18DDWPZ HiKOKI
Dotazy uživatelů ohledně DS18DDWPZ HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod DS18DDWPZ - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DS18DDWPZ značky HiKOKI.
NÁVOD K OBSLUZE DS18DDWPZ HiKOKI
Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.
Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šnůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a strízlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.
c) Žabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.
Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.
Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se části, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.
Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití nářadí na baterie a péče o ně
a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.
Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.
b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.
Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.
c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.
Vzájemně zkratování pólů akumulátoru může způsobit popáleniny nebo požár.
d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.
Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.
e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven.
Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění.
f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.
Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.
Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.
6) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
b) Nikdy neopravujte poškozené akumulátory.
Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
BEZPEČNOSTNÍ VAROVÁNÍ K AKKU VRTACÍMU ŠROUBOVÁKU/K PŘÍKLEPOVÉMU VRTACÍMU ŠROUBOVÁKU
Bezpečnostní pokyny k veškerým úkonům
a) Při příklepovém vrtání noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
b) Pokud je k elektrickému nářadí dodávána jedna nebo více přídavných rukojetí, používejte ji/je. Ztráta kontroly může vést ke zraněním.
c) Před použitím elektrické nářadí rádně zapřete. Toto elektrické nářadí vytváří vysoce výkonný točivý moment a bez rádného zapření během provozu může dojít ke ztrátě kontroly nad nářadím a v důsledku toho ke zranění osob.
d) Pokud provádíte práce, při nichž může nasazovací nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na izolovaných plochách rukojeti.
Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem.
Bezpečností pokyny k použití dlouhých vrtáků
a) Nikdy nářadí neprovozujte rychlostí vyšší, než kolik činí nejvyšší přípustná rychlost vrtáku.
Pokud ponecháte vrták volně otáčet vyššími rychlostmi bez dotyku s obrobkem, pravděpodobně se ohne a může způsobit zranění osob.
b) Vždy začinejte vrtat nižšími rychlostmi a se špičkou vrtáku dotýkající se obrobku.
Pokud ponecháte vrták volně otáčet vyššími rychlostmi bez dotyku s obrobkem, pravděpodobně se ohne a může způsobit zranění osob.
c) Tlačte pouze v podélné ose vrtáku a netlačte na něj nadměrně.
Vrtáky mohou v důsledku ohnutí prasknout nebo zavinit ztrátu kontroly nad nářadím, což může mít za následek zranění osob.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
-
Ujistěte se, že se v oblasti vrtání nenacházejí žádné skryté překážky, včetně elektrických kabelů, vodovodních či plynových trubek. Vrtání do výše uvedených míst může vést k úrazu elektrickým proudem nebo elektrickému zkratu, úniku plynu nebo jinému nebezpečí, které může způsobit vážnou nehodu nebo vážná zranění.
-
Újistěte se, že během práce držíte pevně nářadí. V opačném případě může dojít k nehodně nebo zranění. (obr. 1)
-
Zajistěte obrobek. Obrobek pevně uchycený upínacím zařízením nebo svěrákem je držen bezpečněji než Vaší rukou.
-
Příprava a kontrola pracovního prostředí. Následujícím postupem zkontrolujte, zda je pracovní prostředí vhodné.
-
Nedovolte, aby se do otvoru pro připojení akumulátoru dostaly cizí předměty nebo material.
-
Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.
-
Dobíjecí akumulátor nikdy nezkratujte. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
-
Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.
-
Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které iste jej zakoupili. Nevyhazujte vybité akumulátory.
-
Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.
-
Při vkládání vrtáku do sklíčidla řádně utáhněte objímku. Pokud není objímka dotažena, vrták se může protočit nebo vypadnout a způsobit úraz.
-
Při změně otáček pomocí přepínače se přesvědčte, že je hlavní vypínač vypnutý. Změna otáček při otáčení motoru může poškodit ozubené převody.
-
Stupnici spojky nelze nastavit mezi čísly „1, 5, 10 ... 20“ nebo tečkami. Nepoužívejte nářadí s nastavením čísla na stupnici spojky mezi „20“ a čáry uprostřed symbolu vrtačky. V opačném případě může dojít k poškození. (pouze model DS18DD)
-
Při použití příklepového vrtáku vždy tento přístroj provozujte s otáčkami po směru hodinových ručiček. (pouze model DV18DD)
-
Po stálé práci nechte nářadí odpočinout.
-
Odstraňte příčinu přetěžování. Po nepřetržitém utahování šroubů do dřeva nechte během výměny baterie přístroj po dobu přibližně 15 minut v klidu. Pokud byste s prací po výměně baterie pokračovali okamžitě, teplota motoru, spínače atd. vzroste a nakonec dojde k vyhoření.
-
Pokud je nářadí přetíženo, motor se může zastavit. Pokud se tak stane, uvolněte spínač nářadí a odstraňte příčinu přetížení.
-
Pokud se nářadí používá jako vrtačka, otáčení motoru se může zablokovat. Při práci s vrtacím šroubovákem dbejte na to, aby se motor nezablokoval.
-
Jakmile se motor zablokuje, okamžitě vypněte napájení. Pokud motor necháte zablokovaný, může se spálit motor nebo akumulátor.
-
Používání akumulátoru v chladném prostředí (pod 0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížit množství práce. Jedná se však o dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.
-
Namontujte pevně hák. Pokud hák není pevně namontován, může během používání způsobit úraz.
-
Aby nedocházelo k vybíjení baterie zapomenutým zapnutým LED světlem, vypne se světlo automaticky po zhruba 10 sekundách.
-
Nedívejte se přímo do světla. Můžete si poranit zrak.
-
Nástroj a akumulátor vždy používejte při teplotách mezi -5°C a 40°C.
-
Akumulátor vždy nabíjejte při okolní teplotě v rozmezí 0 – 40°C.
UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY
Z důvodu prodloužení životnosti je lithium-ionotový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.
- Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.
V takovém případě akumulátor okamžitě dobijte.
-
Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.
-
Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.
V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.
Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ
Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.
- Ujistěte se, že se na akumulátoru neusazují piliny a prach.
○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.
○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
O Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).
-
Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným oťresům.
-
Nepoužívejte viditelně poškozený či deformovaný akumulátor.
-
Nepoužívejte akumulátor obrácenou polaritou.
-
Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.
-
Nepoužívejte akúmulátor k jinému než určenému účelu.
-
Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.
-
Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.
-
V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.
-
Nepoužívejte na místech se silnou statickou elektrinou.
-
V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.
-
Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.
UPOZORNÉNÍ
- Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře.
Bez lékařského ošetření může kapalina způsobit problémy se zrakem.
- Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu.
Kapalina může způsobit podráždění kůže.
- Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.
VAROVÁNÍ
Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se říd'te následujícími předpisy a řádně je dodržujte.
Čeština
○ Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.
○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.
TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ
Při přepravě lithium-iontové baterie se řid'te následujícími opatřeními.
VAROVÁNÍ
Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.
○ Lithium-ionotové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.
○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

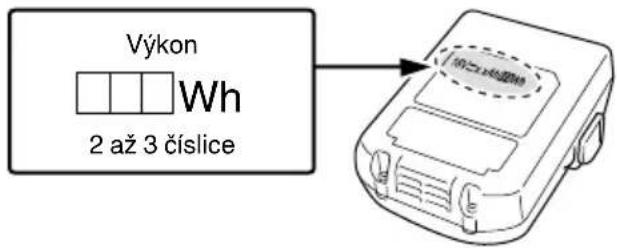

| 1 | Dobíjecí baterie | 10 | Číselník spojky |
| 2 | Aretace | 11 | Řadicí knofl ík |
| 3 | Držadlo | 12 | Spínač |
| 4 | Kontrolka | 13 | Obal |
| 5 | Značka trojúhelníku | 14 | Tlačitko |
| 6 | Otočný přepínač režimů | 15 | Hák |
| 7 | Značka utažení šroubu | 16 | Šroub |
| 8 | Značka vrtání | 17 | Drážka |
| 9 | Značka kladiva | 18 | Matice |
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
 | DS18DD: Akku vrtací šroubovákDV18DD: Akku rázový utahovák |
 | Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. |
 | Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EUo nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. |
 | Stejnosměrný proud |
| V Jmenovité napětí | |
| n_0 | Počet otáček při běhu naprázdno |
 | Kmitů za minutu |
| Bpm Počet úderů | |
| Ls Nízký počet otáček | |
 | Vysoký počet otáček |
| Zdivo | |
 | Dřevo |
 | Kov |
| Šroub do železa | |
 | Vrut do dřeva |
| Kapacita vrtákového sklíčidla | |
 | Hmotnost*(Podle metody EPTA 01/2014) |
 | Šroub – Utahování |
| Vrtání | |
 | Příklepové vrtání |
| ZAPNUTÍ | |
 | VYPNUTÍ |
 | Odpojte baterii |
| Změna otáček – vysoká rychlost | |
| Změna otáček – nízká rychlost | |
 | Otáčení ve směru hodinových ručiček |
 | Otáčení proti směru hodinových ručiček |
* Závisí na připojené baterii. Nejtěžší hmotnost je naměřena s BSL36B18 (prodává se samostatně).
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 169.
Standardní příslušenství podléhají změnám bez předchozího upozornění.
POUŽITÍ
O Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod.
O Vrtání různých kovů.
O Vrtání dřeva.
○ Vrtání zdiva, betonových bloků apod.
○ Šroubování a vyšroubování šroubů do železa, vrutů do dřeva, samořezných šroubů apod.
○ Vrtání různých kovů.
○ Vrtání dřeva.
SPECIFIKACE
Specifikace k tomuto přístroji jsou uvedeny v tabulce na straně 168.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
NABÍJENÍ
Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.
-
Zapojte síťový kabel nabíječky do elektrické zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu).
-
Vložte akumulátor do nabíječky.
Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 3 (na straně 2).
- Nabíjení
Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1 sekundových intervalech) (viz Tabulka 1)
- Signalizace kontrolky Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.
Tabulka 1
| Signalizace kontrolky | ||||
| Kontrolka (červená) | Před nabíjením Bliká | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy) | ||
| Během nabíjení | Svítí Stále svítí | |||
| Nabíjení dokončeno | Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy) | |||
| Pohotovostní režim při přehřátí | Bliká Svítí 1 sekundu. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy) | Akumulátor je přehřátý. Nelze nabíjet. (Nabíjení bude zahájeno po vystydnutí akumulátoru) | ||
| Nelze nabíjet Bliká | Svítí 0,1 sekundy. Nesvítí 0,1 sekundy.(vypne se na 0,1 sekundy) | Závada na akumulátoru nebo nabíječce | ||
- Informace o teplotách a době nabíjení akumulátoru.
Teploty a doba nabíjení jsou uvedeny v Tabulce 2
Tabulka 2
| Nabiječka | UC18YFSL | |
| Akumulátor | ||
| Nabijeci napěti V | 14,4 – 18 | |
| Typ baterie | kg | 0,5 |
| Rozmezí teplot pro nabíjení | 0°C – 50°C | |
| Doba nabíjení pro kapacitu akumulátoru, přibližná (při 20°C) | ||
| 1,5 Ah | min. | 22 |
| 2,0 Ah | min. | 30 |
| 2,5 Ah | min. | 35 |
| 3,0 Ah | min. | 45 |
| 4,0 Ah | min. | 60 |
| 5,0 Ah | min. | 75 |
| 6,0 Ah | min. | 90 |
| 8,0 Ah | min. | 120 |
| Počet článků akumulátoru | 4 – 10 | |
Čeština
POZNÁMKA
Doba nabíjení se může měnit v závislosti na teplotě a napětí napájecího zdroje.
UPOZORNĚNÍ
Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.
4. Odpojte síťový kabel nabíječky ze zásuvky.
5. Pevně držte nabíječku a vytáhněte akumulátor.
POZNÁMKA
Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.
UPOZORNĚNÍ
○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.
○ Pokud kontrolka bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obratte se na autorizované servisní středisko.
○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou byl vyjmut, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.
MONTÁŽ A PROVOZ
| Činnost Obrázek Strana | ||
| Vyjmutí a vložení akumulátoru 2 | 2 | |
| Nabíjení | 3 | 2 |
| Výběr režimu | 4 | 2 |
| Nastavení utahovacího momentu | 5 | 2 |
| Výběr polohy pro vrtány | 6 | 3 |
| Výběr polohy pro příklep | 7 | 3 |
| Změna otáček | 8 | 3 |
| Jak používat LED kontrolku | 9 | 3 |
| Nasazení vrtáku | 10 | 3 |
| Změna směru otáčení | 11 | 4 |
| Činnost spínače | 12 | 4 |
| Montáž a vyjmutí háku (prodává se samostatně) | 13 | 4 |
| Výběr příslušenství | — | 170 |
VAROVNÉ SIGNÁLY LED KONTROLKY
Tento produkt obsahuje funkce, které jsou navrženy, aby chránily samotný nástroj, ale také baterii. Zatímco je spínač povytažen, pokud jsou spuštěny jakékoli bezpečnostní funkce během provozu, LED kontrolka bude blikat dle popisu v tabulce 3. Když jsou spuštěné nějaké bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsanych v části opravných akcí.
Tabulka 3
| Bezpečnostní funkce Podsvícený LED displej Opravná akce | ||
| Ochrana před přetěžovaním | 0,1 sekundy zap/0,5 sekundy vyp■ ■ ■ ■ ■ | Pokud je provoz s řadícím knoflíkem nastaven na VYSOKÝ, upravte jej na NÍZKÝ a pokračujte v provozu.Ódstraňte příčinu přetěžování. |
| Tepelná ochrana | 0,3 sekundy zap/0,3 sekundy vyp■ ■ ■ ■ ■ ■ | Nechte nástroj a baterii důkladně vychladnout. |
ÚDRŽBA A KONTROLA
1. Kontrola nářadí
Protože tupé nářadí snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte nářadí, jakmile zjistíte, že je opotřebené.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Údržba motoru
Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.
4. Údržba povrchu
Pokud je vrtací šroubovák znečištěný, otřete jej měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.
5. Skladování
Vrtací šroubovák skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.
POZNÁMKA
Skladování lithium-ionotových akumulátorů
Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité.
Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.
Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.
Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI
Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A:
86 dB (A) (DS18DD)
101 dB (A) (DV18DD)
Změřená vážená hladina akustického tlaku A:
75 dB (A) (DS18DD)
90 dB (A) (DV18DD)
Nejistota K: 5 dB (A)
Používejte ochranu sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.
Vrtání do kovu:
Hodnota vibračních emisí a_h , D < 2,5 m/s²
(DS18DD·DV18DD)
Nejistota K = 1,5 m/s² (DS18DD · DV18DD)
Příklepové vrtání do betonu:
Hodnota vibračních emisí a_h , ID = 14,8 m/s² (DV18DD)
Nejistota K = 1,5 m/s² (DV18DD)
Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým.
Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.
VAROVÁNÍ
○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití.
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
1) Bezpečnost na pracovisku
2) Elektrická bezpečnost
3) Osobná bezpečnost
V rukách neškolených osôb je elektrické náradie nebezpečné.
Slovenčina
g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode.
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
b) Nikdy neopravujte poškodené batérie.
c) Pred použitím náradie riadne utiahnite.
b) Vrtanie vždy začnite pri nízkej rýchlosti a so špičkou vrtáka v kontakte s obrobkom.
| 1 | Nabíjatel'ná batéria | 10 | Stupnica spojky |
| 2 | Poistka | 11 | Regulátor prepínania |
| 3 | Rukovát | 12 | Spínač |
| 4 | Kontrolka | 13 | Objímka |
| 5 | Značka trojuholníka | 14 | Tlačidlo |
| 6 | Ovládač prepínania režimov | 15 | Hák |
| 7 | Označenie utiahnutia skrutkou | 16 | Skrutka |
| 8 | Značka vrtania | 17 | Drážka |
| 9 | Značka kladiva | 18 | Matica |
SYMBOLY
VÝSTRAHA
Pred použitím elektrického náradia nabite batériu nasledovne.
1. Napájací kábel nabíjačky pripojte k zásuvke.
Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka načerveno (v 1-sekundových intervaloch).
2. Vložte batériu do nabíjačky.
Batériu pevne vložte do nabíjačky tak, ako je to zobrazené na Obr. 3 (na strane 2).
3. Nabíjanie
Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno.
● Význam svetla kontrolky
4. Odpojte napájací kábel nabíjačky zo zásuvky.
5. Nabíjačku pevne uchopte a vytiahnite batériu.
POZNÁMKA
Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.
UPOZÖRNENIE
1. Kontrola nástroja
Nameraná vážená úroveň hladiny akustického výkonu A:
86 dB (A) (DS18DD)
101 dB (A) (DV18DD)
Nameraná vážená úroveň hladiny akustického tlaku A:
75 dB (A) (DS18DD)
90 dB (A) (DV18DD)
Odchýlka K: 5 dB (A)
Používajte chrániče sluchu.
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
