| Typ produktu | Bezdrôtový príklepový skrutkovač |
| Značka | HiKOKI |
| Model | DS18DDWPZ |
| Napájanie | Lítium-iónová batéria 18 V |
| Typ kompatibilnej batérie | BSL18 séria (napr. BSL1815, BSL1820, BSL1825, BSL1830, BSL1840, BSL1850, BSL1860) |
| Voľnobežné otáčky (nízke/vysoké) | 0 – 350 ot/min / 0 – 1400 ot/min (približne) |
| Max. uťahovací moment | 42 Nm (nastaviteľný v 20 polohách + vŕtanie) |
| Kapacita vŕtania (drevo) | Až do 38 mm |
| Kapacita vŕtania (kov) | Až do 13 mm |
| Kapacita vŕtania (betón) | Až do 10 mm (model DV18DD, nie DS18DD) |
| Skľučovadlo | Bezkľúčové skľučovadlo 1,5 – 13 mm |
| Hmotnosť (s batériou) | Približne 1,5 kg (podľa batérie) |
| Hlavné funkcie | Skrutkovanie, vŕtanie, príklepové vŕtanie (model DV18DD), nastaviteľný moment, 2 rýchlosti, chod vpred/vzad, LED lampa, pútko na opasok |
| Bezpečnosť | Ochrana proti preťaženiu, tepelná ochrana, ochrana batérie (automatické vypnutie) |
| Údržba | Čistenie suchou handričkou, kontrola skrutiek, skladovanie pri < 40 °C |
| Prevádzková teplota | -5 °C až 40 °C |
| Teplota nabíjania | 0 °C až 40 °C |
| Odporúčaná nabíjačka | UC18YFSL (alebo podobná) |
Často kladené otázky - DS18DDWPZ HiKOKI
Otázky používateľov k DS18DDWPZ HiKOKI
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod DS18DDWPZ - HiKOKI a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. DS18DDWPZ značky HiKOKI.
NÁVOD NA OBSLUHU DS18DDWPZ HiKOKI
Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.
Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).
a) Švoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.
a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažd'a alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, tahanie a náradie neodpájajte od prívodu energie tahaním za kábel. Kábel chráněte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.
Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.
e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.
Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.
f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).
Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.
a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.
c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie klúče alebo skrutkovače.
Skrutkovač alebo klúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.
Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.
f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.
Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.
g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.
Používanie zariadení na zachytávanie prachu môže znížit riziká spôsobené prachom.
h) Nedovol'te, aby ste sa vd'aka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.
Neopatrné zaobchádzanie môže spôsobit' vážne zranenie v zlomku sekundy.
4) Používanie a starostlivost' o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené.
Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.
Akékol'vek náradie, ktoré nemôže byt' ovládané vypínačom je nebezpečné a musí sa opravit'.
c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokial' je odnímatel'ný.
Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.
e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit činnosť elektrického náradia. V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.
Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.
g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.
h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom.
Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) Starostlivost a používanie akumulátorového náradia
a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca.
Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora.
b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov.
Používanie iného typu akumulátora môže predstavovat' riziko poranenia a požiaru.
c) Ak sa akumulátor nepoužíva, chráně ho pred kontaktom s kovovými predmetmi, ako sú kancelárske spony, mince, klůče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobit' vzájomné prepojenie koncoviek.
Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar.
d) Pri nesprávnych podmienkach používania môže dôjst k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhl'adajte lekársku pomoc.
Kvapalina unikajúca z akumulátora môže spôsobit podráždenie alebo popáleniny.
e) Nepoužívajte akumulátor alebo nástroj, ktorý je poškodený alebo upravený.
Poškodené alebo modifi kované batérie môžu vykazovať nepredvídatelné správanie, ktoré má za následok požiar, explóziu alebo riziko zranenia.
f) Nevystavujte akumulátor ani nástroj ohňu alebo nadmernej teplote.
Vystavenie ohňu alebo teplote nad 130°C môže spôsobit výbuch.
Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodiť batériu a zvýšiť riziko požiaru.
6) Servis
a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.
Servis akumulátorov by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb.
Zabráňte prístupu detí a nezainteresovaných osôb. Ked' náradie nepoužívate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA AKUMULÁTOROVEJ VŘTAČKY/AKUMULÁTOROVEJ PRÍKLEPOVEJ VŘTAČKY
Bezpečnostné pokyny pre všetky činnosti
a) Pri príklepovom vrtaní si nasad'te chrániče sluchu. Prílišné vystavenie hluku môže spôsobit' stratu sluchu.
b) Používajte pomocnú rukovat' (rukoväte), ak sú dodané s nástrojom.
Strata ovládania môže spôsobit' poranenie osób.
Toto náradie produkuje vysoký výstupný moment a bez jeho utiahnutia počas prevádzky môže mať strata kontroly za následok osobné poranenie.
d) Elektrický nástroj držte za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať príslušenstvo na rezanie alebo upínací prvok do kontaktu so skrytou kabelážou.
Pri kontakte príslušenstva na rezanie a upínacích prvkov so „živým“ vodičom môžu byť kovové časti elektrického nástroja vystavené prúdu a mohli by operátorovi spôsobiť poranenie elektrickým prúdom.
Bezpečnostné pokyny pri používaní dlhých vrtákov
a) Nikdy neprevádzkujte pri rýchlosti vyššej než maximálna rýchlost vrtáka.
Ak sa vrták pri vyšších rýchlostiach môže vol'ne otáčat bez kontaktu s obrobkom, je pravdepodobné, že sa ohne, čo môže spôsobiť osobné poranenie.
Ak sa vrták pri vyšších rýchlostiach môže vol'ne otáčat bez kontaktu s obrobkom, je pravdepodobné, že sa ohne, čo môže spôsobiť osobné poranenie.
c) Tlakom pôsobte iba v priamej línii s vrtákom a nepoužívajte nadmerný tlak.
Vrtáky sa môžu ohnúť a spôsobit' nehodu alebo stratu kontroly, čo môže mať za následok osobné poranenie.
ĎALŠIE BEZPEČNOSTNÉ VAROVANIA
-
Skontrolujte, či je priestor, ktorý sa chystáte vřtať, úplne bez akýchkol'vek skrytých prekázok, vrátane elektrickej kabeláže, vody alebo plynových trubiek. Vřtanie do vyššie uvedeného môže viest' k poraneniu elektrickým prúdom alebo ku skratu, úniku plynu a iným nebezpečenstvám, ktoré môžu viest' k vážnym nehodám alebo poraneniam.
-
Počas prevádzky nástroj pevne držte. Nedodržanie tohto pokynu môže viest k nehodám alebo poraneniam. (Obr. 1)
-
Obrobok riadne upevnite. Obrobok, ktorý je zasvorkovaný pomocou upínacieho zariadenia alebo zveráka je pevnejší ako obrobok, ktorý držíte v ruke.
-
Príprava a kontrola pracovného prostredia. Nasledovným spôsobom skontrolujte, či je pracovné prostredie vhodné.
-
Nedovol'te, aby sa do otvoru na pripojenie nabíjatel'nej batérie dostali akékol'vek cudzie telesá.
-
Nabíjatel'nú batériu a nabíjačku nikdy nerozoberajte.
- Nabíjatel'nú batériu nikdy neskratujte. Skratovanie batérie bude viest k vel'kému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.
- Batériu nehádžte do ohňa. Ak sa batéria páli, môže explodovať.
- Ak je životnosť d'alšieho nabíjania príliš krátka na praktické použitie, odneste batériu do predajne, v ktorej ste ju zakúpili. Vyčerpanú batériu nelikvidujte.
- Do ventilačných otvorov na nabíjačke nevkladajte žiadne predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to viest'k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.
- Pri montáži vrtáka do bezklúčovej upínacej hlavy adekvátne dotiahnite objímku. Ak nie je objímka dostatočne utiahnutá, vrták môže vyklíznuť alebo spadnút a spôsobit poranenie.
- Pri zmene otáčok pomocou prepínača sa uistite, že je spínač vypnutý. Zmena otáčok počas spusteného motora poškodí prevody.
- Ovládač spojky nie je možné nastaviť medzi číslicami „1, 5, 10 ... 20“ alebo bodkami. Nepoužívajte s číslicami ovládača spojky medzi „20“ a čiarou uprostred značky vítania. Ak tak urobíte, môžu vzniknúť poškodenia. (Len DS18DD)
- Ak používate toto náradie ako príklepovú vtačku, vždy ho používajte s otáčaním v smere hodinových ručičiek. (Len DV18DD)
- Jednotku nechajte po nepretržitej prevádzke odpočinúť.
- Odstráňte príčinu nadmerného zaťaženia. Po nepretržitom skrutkovaní do dreva nechajte pri výmene batérie jednotku asi 15 minút odpočívať. Ak sa hned' po výmene batérie začne opát' s prácou, teplota motora, spínača atd'. sa zvýši, čo môže spôsobít vyhorenie.
- V prípade preťaženia nástroja sa môže vypnút motor. Ak sa to stane, uvoľnite spínač nástroja a odstráňte príčinu preťaženia.
- Ked' sa jednotka použiva ako vrtačka, otáčky motora môžete uzamknúť na zastavenie. Počas prevádzkovania akumulátorovej vrtačky dávajte pozor, aby ste nezablokovali motor.
- Ak je motor zablokovaný, okamžite vypnite napájanie. Ak je motor zablokovaný nejaký čas, môže sa motor alebo batéria spálit.
- Používanie batérie v chladných podmienkach (menej ako 0°C) môže niekedy viest k slabšiemu uťahovaciemu momentu a znížit množstvo práce. Je to však len dočasný fenomén a po zohriatí batérie sa všetko vráti do normálu.
- Hák nainštalujte pevne. Ak nie je hák pevne pripevnený, môže vám počas používania spôsobit' poranenie.
- Aby sa predišlo spotrebe energie batérie spôsobenej zabudnutím vypnút LED svetlo sa svetlo automaticky zhasne po asi 10 sekundách.
- Nepozerajte sa priamo do svetla. Takáto činnosť môže spôsobit' poranenie očí.
- Náradie a batériu používajte vždy pri teplotách od -5°C do 40°C.
- Batériu nabíjajte pri okolitej teplote od 0°C do 40°C.
Kvôli predíženiu životnosti je lítiovo-iónová batéria vybavená ochrannou funkciou, ktorá preruší výkon.
V nižšie uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví dokonca aj vtedy, ked potiahnete vypínač. Nejde o chybu, je to výsledok ochrannej funkcie.
- Motor sa zastaví, ked' sa vybije batéria.
V takomto prípade ju okamžite nabite.
- Motor sa môže zastaviť v prípade preťaženia náradia. V takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môť opäť použit.
- Batériový pohon sa môže zastavit, ak pri preťažení dôjde k prehrievaniu batérie.
V takomto prípade prestaňte batériu používať a nechajte ju vychladnúť. Následne ho budete môčť opät použiť.
Okrem toho, berte na zretel' nasledujúce výstrahy a upozornenia.
VÝSTRAHA
Aby ste zabránili vytekaniu kvapaliny z batérie, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.
- Nedovol'te, aby sa na batérii zachytávali kovové piliny a prach.
○ Nedovoľte, aby počas práce padali na batériu kovové piliny a prach.
○ Uistite sa, že sa na batérii nenazbierali kovové piliny a prach, ktoré padajú na elektrické náradie počas práce.
○ Nepoužívanú batériu neskladujte na mieste s výskytom kovových pilín a prachu.
○ Pred uskladnením z batérie odstráňte kovové piliny a prach, ktoré sa mohli na nej zachytit' a neskladujte ju spolu s kovovými súčasťami (skrutky, klince, apod.). - Batériu neprepichujte ostrými predmetmi, ako sú napríklad klince, neudierajte po nej kladivom, nestúpajte na ßu, nehádžte ju, ani ju nevystavujte silným fyzickým nárazom.
- Očividne poškodenú alebo zdeformovanú batériu nepoužívajte.
- Batériu nepoužívajte s opačnou polaritou.
- Nepripájajte priamo k elektrickej zásuvke ani k zásuvke zapal'ovača vo vozidle.
- Batériu nepoužívajte na iné, ako stanovené účely.
- Ak sa batéria nenabije ani po uplynutí zadanej doby na nabíjanie, okamžite prestaňte s d'alším nabíjaním.
- Batériu nevystavujte účinkom vysokých teplôt ani veľkého tlaku, ani ju nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.
- Ked' dôjde k unikaniu tekutiny, alebo ak zacítite odporný zápach, batériu okamžite odneste mimo ohňa.
- Batériu nepoužívajte na miestach, kde dochádza ku generovaniu silnej statickej elektriny.
- Ak počas používania, nabíjania alebo skladovania dochádza k unikaniu tekutiny z batérie, ak zacítite odporný zápach, alebo ak dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukol'vek neštandardnému, batériu okamžite vyberte z náradia alebo z nabíjačky a prestaňte ju používať.
- Batériu neponárajte ani nedovol'te, aby sa do nej dostali akékol'vek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobit poškodenie, ktoré môže spôsobit požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnút prostrediam s korozivnymi plynmi.
UPOZORNENIE
- Ak sa tekutina unikajúca z batérie dostane do očí, oči si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhl'adajte lekársku pomoc.
Ak nevyhl'adáte ošetrenie, tekutina môže spôsobit problémy zraku.
- Ak sa tekutina dostane na kožu alebo odev, okamžite ich dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu.
Existuje možnosť, že môže dôjsť k podráždeniu pokožky.
- Ak pri prvotnom používaní akumulátora zistíte výskyt hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, batériu nepoužívajte a vráťte ju predajcovi alebo dodávatel'ovi.
Slovenčina
VÝSTRAHA
Ak sa do svorky lítiovo-iónovej batérie dostane vodivé cudzie teleso, batéria môže zoskratovať a spôsobit požiar. Pri uskladňovaní lítiovo-iónovej batérie určite dodržiavajte nasledovné pravidlá.
○ Do skladovacej skrinky nevkladajte vodivé odrezky, klince ani drôty, ako je napríklad ocel'ový drôt a medený drôt.
○ Aby ste predišli zoskratovaniu, vložte batériu do nástroja alebo pri uskladnení pevne založte kryt batérie, až kým nevidíte ventilátor.
Pri preprave lítiovo-iónovej batérie dodržiavajte nasledovné opatrenia.
VYSTRAHA

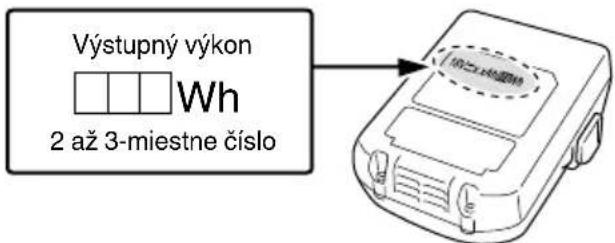

Pri organizovaní prepravy ohláste prepravnej spoločnosti, že balenie obsahuje lítiovo-iónovú batériu, informujte ju o výstupnom výkone a postupujte podľa pokynov prepravnej spoločnosti.
Lítium-iónové batérie, ktoré prekračujú výkon 100 Wh, sú pri transporte označené ako nebezpečný tovar, ktorý vyžaduje špeciálne aplikačné postupy.
○ Pri preprave do zahraničia musíte vyhoviet medzinárodným zákonom, pravidlám a predpisom cieľovej krajiny.
Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.
* V závislosti od pripojenej batérie. Najťažšia váha sa meria pomocou BSL36B18 (predáva sa samostatne).
 | DS18DD: Akku vrtací skrutkovačDV18DD: Akku rázový skrutkovač |
 | Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. |
 | Iba pre krajiny EÚElektrické náradie nelikvidujte spolus domácim odpadom!Aby ste dodržali ustanovenia európskejsmernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniacha jej implementáciu v zmysle národnejlegislatívy, je potrebné elektrické náradie pouplynutí jeho doby životnosti separovať adoručit na environmentálne prijatel'né miestorecyklovania. |
 | Jednosmerný prúd |
| V Menovité napätie | |
| n_0 | Vol'nobežné otáčky |
| min-1 | Vibrácií za minútu |
| Bpm Počet nárazov | |
| Ls Nízka rýchlost' | |
| Hs Vysoká rýchlost' | |
 | Tehla |
 | Drevo |
 | Kov |
 | Skrutka so šesthrannou hlavou |
 | Skrutka do dreva |
 | Kapacita upínacej hlavy na vrták |
 | Hmotnost*(v súlade s postupom EPTA 01/2014) |
 | Skrutka – Pritiahnutie |
 | Vřtanie |
 | Príklepové vřtanie |
 | Zapnutie |
 | Vypnutie |
 | Odpojte akumulátor |
 | Zmena otáčok – Vysoká rýchlost' |
 | Zmena otáčok – Nízka rýchlosť |
 | Otáčanie v smere hodinových ručičiek |
 | Otáčanie proti smeru hodinových ručičiek |
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 169.
Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.
POUŽITIE
○ Vřtanie a vyberanie skrutiek so šesthrannou hlavou, skrutiek do dreva, samorezných skrutiek, atd'.
○ V řtanie rôznych kovov
○ V řtanie rôzných typov dreva
○ Vřtanie do tehly a betónového panela, atd'.
○ Vřtanie a vyberanie skrutiek so šesthrannou hlavou, skrutiek do dreva, samorezných skrutiek, atd'.
○ V řtanie rôznych kovov
○ V řtanie rôzných typov dreva
TECHNICKÉ PARAMETRE
Technické parametre tohto stroja sú uvedené v tabul'ke na strane 168.
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
NABÍJANIE
Po úplnom nabití batérie začne kontrolka blikať na červeno. (V 1-sekundových intervaloch) (Pozrite si Tabul'ku 1)
Významy svetla kontrolky sú uvedené v tabul'ke 1, a to podl'a stavu nabíjačky alebo nabíjatel'nej batérie.
Tabul'ka 1
| Významy svetla kontrolky | ||||
| Kontrolka (červená) | Pred nabíjaním Bliká | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) | ||
| Počas nabíjania | Svieti neprerušovanie | |||
| Nabíjanie je dokončené | Bliká | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) | ||
| Prehrievanie v pohotovostnom režime | Bliká | Svieti na 1 sekundu. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) | Batéria je prehriata. Nedá sa nabit. (Nabíjanie sa začne po vychladnutí batérie) | |
| Nabíjanie nie je možné | Mihoce sa | Zasvieti na 0,1 sekundy. Nesvieti na 0,1 sekundy. (zhasne raz za 0,1 sekundy) | Porucha batérie alebo nabíjačky | |
Slovenčina
- Záležitosti týkajúce sa teplôt a doby nabíjania batérie.
Teploty a doba nabíjania budú také, ako je uvedené v Tabul'ke 2
Tabul'ka 2
| Nabíjačka | UC18YFSL | |
| Nabíjacie napätie V 14,4 – 18 | ||
| Typ batérie kg 0,5 | ||
| Teploty, pri ktorých možno batériu nabíjať | 0°C – 50°C | |
| Doba nabíjania pre kapacitu batérie pribl. (pri 20°C) | ||
| 1,5 Ah | min. | 22 |
| 2,0 Ah | min. | 30 |
| 2,5 Ah | min. | 35 |
| 3,0 Ah | min. | 45 |
| 4,0 Ah | min. | 60 |
| 5,0 Ah | min. | 75 |
| 6,0 Ah | min. | 90 |
| 8,0 Ah | min. | 120 |
| Počet článkov batérie | 4 – 10 | |
POZNÁMKA
Doba nabíjania sa môže lišiť podl’a teploty a napätia zdroja napájania.
UPOZORNENIE
Pri nepretržitom používaní nabíjačky na batérie sa nabíjačka na batérie zohreje, čo môže predstavovať príčinu porúch. Po dokončení nabíjania počkajte pred d'alším nabíjaním 15 minút.
○ Ak je batéria nabíjaná, keď je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola jednoducho používaná, kontrolka nabíjačky sa na 1 sekundu rozsvieti a 0,5 sekundy nesvieti (na 0,5 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať.
○ Ked' kontrolka bliká (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety, a vyberte ich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska.
○ Kedže vstavaný mikropočítač potvrdí vybratie batérie nabíjanej pomocou nabíjačky až približne po 3 sekundách, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabiť.
MONTÁŽ A OBSLUHA
| Činnosť Obrázok Strana | ||
| Vyberanie vkladanie batérie | 2 | 2 |
| Nabíjanie | 3 | 2 |
| Výber režimu | 4 | 2 |
| Nastavovanie uťahovacieho momentu | 5 | 2 |
| Výber polohy vrtania | 6 | 3 |
| Výber polohy príklepu | 7 | 3 |
| Zmena otáčok | 8 | 3 |
| Používanie LED kontrolky | 9 | 3 |
| Montáž vrtáka | 10 | 3 |
| Zmena smeru otáčania | 11 | 4 |
| Prevádzka spínača | 12 | 4 |
| Montáž a odstraňovanie háka (predáva sa samostatne) | 13 | 4 |
| Výber príslušenstva | — | 170 |
VAROVNÉ SIGNÁLY LED SVETLA
Tento výrobok zahrňa funkcie, ktoré sú navrhnuté tak, aby chránili samotné náradie ako aj batériu. Ak sa niektorá z bezpečnostných funkcií počas prevádzky pri stlačenom spínači spustí, LED svetlo bude blikať tak, ako je to uvedené v tabul’ke č. 3. Ak sa spustí ktorákol’vek z bezpečnostných funkcií, okamžite uvoľnite prst zo spínača a postupujte podľa pokynov uvedených pod nápravnými opatreniami.
Tabul'ka 3
| Safeguard Function LED | Light Display Corrective Action | |
| Ochrana proti preťaženiu | Zap. 0,1 sek./vyp. 0,5 sek.■ ■ ■ ■ ■ | Ak je pri prevádzke regulátor nastavený na HIGH (Vysoké), nastavte ho na LOW (Nízke) a pokračujte v činnosti.Odstráňte príčinu preťaženia. |
| Ochrana pred prehriatím | Zap. 0,3 sek./vyp. 0,3 sek.■ ■ ■ ■ ■ ■ | Nechajte náradie a batériu dôkladne vychladnút. |
ÚDRŽBA A KONTROLA
Kedže otupenie nástroja zníži výkonnosť a spôsobuje poruchu motora, nástroj naostrite alebo vymeňte hned', ako si všimnete opotrebovanie.
2. Kontrola montážnych skrutiek
Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.
3. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.
Ak sa vřtačka znečistí, utrite ju mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.
5. Skladovanie
Vítačku skladujte na miestach s teplotou do 40°C a mimo dosahu detí.
POZNÁMKA
Skladovanie lítiovo-iónových batérií
Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité.
Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viest' k zhoršeniu výkonu, viditel'nému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú.
Viditel'ne skrátený čas používania batérií však možno predlížit pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia.
Ak sa čas používania batérie extrémne skráti napr opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie.
UPOZORNENIE
V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.
Dôležité upozornenie ohľadne batérií pre elektrické akumulátorové náradie značky HiKOKI
Vždy používajte jednu nami navrhnutú originálnu batériu. Ak budete používať batérie, ktoré sú iné, ako batérie navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave batérie (ako je rozobratie a výmena článkov alebo iných interných dielov), nemôžeme vám zaručit bezpečnosť a výkon nášho akumulátorového náradia.
ZÁRUKA
Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.
Informácie ohľadne vzduchom prenášaného hluku a vibrácií
Namerané hodnoty boli stanovené podl'a normy EN62841 a deklarované podl'a ISO 4871.
Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841.
Vítanie do kovu:
Hodnota vibračných emisií a_h , D < 2,5 m/s²
(DS18DD·DV18DD)
Odchýlka K = 1,5 m/s² (DS18DD · DV18DD)
Príklepové vřtanie do betónu:
Hódnota vibračných emisií a_h , ID = 14,8 m/s² (DV18DD)
Odchýlka K = 1,5 m/s² (DV18DD)
Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.
Môže sa taktiež použit na predbežné posúdenie expozície.
VÝSTRAHA
○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.
○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
