IAN 329949 - Stropní ventilátor Livarno Lux - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma IAN 329949 Livarno Lux ve formátu PDF.
| Typ produktu | Stropní ventilátor s LED osvětlením |
| Značka | Livarno Lux |
| Model | IAN 329949 |
| Použití | Interiér, suché a uzavřené místnosti |
| Napájení | 220-240 V~ 50 Hz |
| Celkový výkon ventilátoru | 50 W |
| Výkon přiložené LED žárovky | 6 W |
| Maximální výkon žárovky | 60 W |
| Spotřeba v pohotovostním režimu | 0,31 W |
| Nastavitelné rychlosti | 3 úrovně (LOW, MED, HI) |
| Maximální rychlost | 230 ot/min |
| Hladina hluku | 52 dB(A) |
| Průměr ventilátoru | 107 cm |
| Výška krytu | 36 cm |
| Třída ochrany | I |
| Stupeň krytí | IP20 |
| Typ žárovky | E27 (max 60 W) |
| Baterie dálkového ovládání | 2× 1,5 V AAA |
| Maximální sklon stropu | 14° |
| Minimální vzdálenost podlaha-lopatky | 2,3 m |
| Minimální vzdálenost stěna-lopatky | 0,6 m |
| Minimální výška místnosti | 2,55 m |
| Funkce | Dálkové ovládání, reverzní směr otáčení (zima/léto) |
| Materiál lopatek | Dřevo a bílá (oboustranné) |
| Záruka | 3 roky |
Často kladené otázky - IAN 329949 Livarno Lux
Dotazy uživatelů ohledně IAN 329949 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Stropní ventilátor ve formátu PDF zdarma! Najděte svůj návod IAN 329949 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IAN 329949 značky Livarno Lux.
NÁVOD K OBSLUZE IAN 329949 Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
DE AT CH
Před přečtením si otevřete stránky s obrázky a potom se seznamte se všemi funkcemi zařízení.
SK
Legenda použitých piktogramů ...... Strana 70
Úvod....Strana 71
Použití ke stanovenému účelu.... Strana 71
Obsah dodávky....Strana 71
Popis dílů ...... Strana 71
Technická data....Strana 72
Bezpečnost....Strana 72
Bezpečnostní upozornění......Strana 72
Bezpečnostní pokyny pro baterie a akumulátory....Strana 74
Příprava Strana 74
Potřebné nářadí a materiál.... Strana 74
Před instalací Strana 74
Montáž Strana 75
Montáž výrobku....Strana 75
Uvedení do provozu....Strana 76
Obsluha stropního ventilátoru s LED osvětlením ...... Strana 76

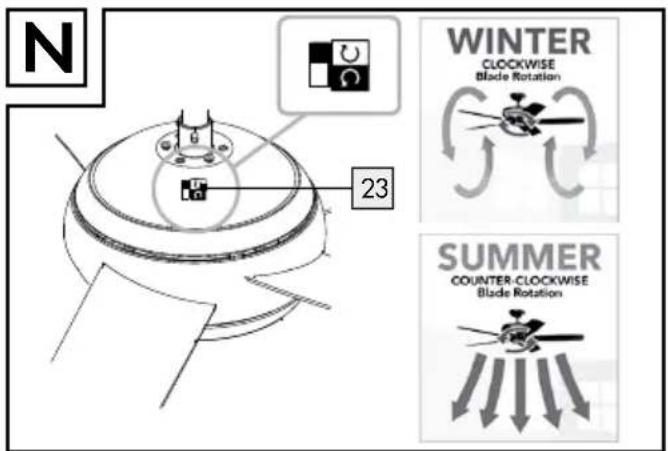

Nastavení otáčení vpravo nebo vlevo.... Strana 76
Obsluha stropního ventilátoru s LED osvětlením dálkovým ovladačem ...... Strana 76
Výměna baterií....Strana 77
Odstranění poruch....Strana 77

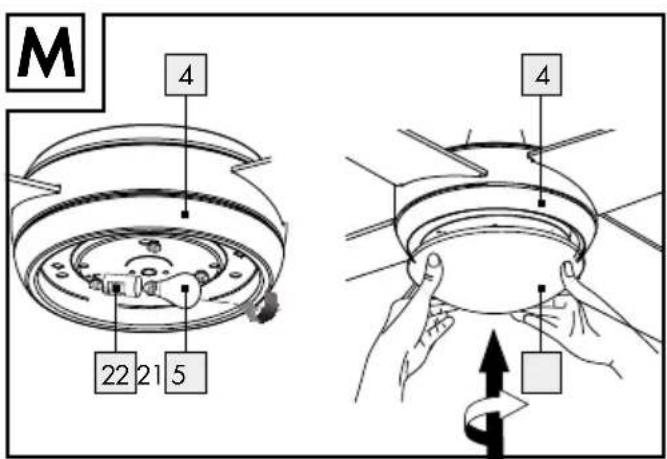

Výměna osvětlovacího prostředku LED osvětlení....Strana 77
Údržba a čištění......Strana 78
Zlikvidování.... Strana 78
Záruka a servis....Strana 79
Záruka ...... Strana 79
Adresa servisu....Strana 79
Prohlášení o shodě.... Strana 79
Záruční karta.... Strana 79
| Legenda použitých piktogramů | |||
 | Číst pokyny! |  | Nebezpečí ohrožení života nebo nehody pro malé i velké děti! |
| [7TAYI] | Bezpečnostní pokyny Instrukce | [7SY7] | Výstraha! Nebezpečí zásahu elektrickým proudem! |
 | Výrobek je vhodný výhradně k provozu ve vnitřních prostorech, v suchých a uza-vřených místnostech. | [8362] | Pozor na horké povrchy! |
 | Volt (Střídavý proud / střídavé napětí) Op | [7Y06] Nebezpečí výbuchu! | |
 | Hertz (frekvence) Ochranný vodič (třída o |  I) | |
 | W (přikon) |  | Rozměry osvětlovacího LED prostředku |
 | Životnost LED |  | Za méně než 1 vteřinu je dosaženo 60 % intenzity světla. |
| [1KTD] | Tento stropní ventilátor s LED není vhodný k tlumení intenzity světla a pro elektronické spínače. |  | včetně 2 baterií typu AAA |
 | včetně osvětlovacího LED prostředku E27 | ||
 | Osvětlovací prostředky vyměňujte jen v suchém prostředí. | [3406] | Noste ochranné rukavice! |
 | Druh ochrany: bez ochrany proti vodě! Vhodné jen pro použití v místnosti. |  | Obal a výrobek odstraňte do odpadu vhodným ekologickým způsobem! |
 | Ve 3 stupních nastavitelná rychlost |  | Škody na životním prostředí způso-bené nesprávnou likvidací baterií! |
 | Spínací cykly Homologace DEKRA GS |  | |
| [Y807] | Takto postupujete správně! |  | Výrobek odpovídá specificky platným evropským směrnicím. |
| [T80Y] | Dbát na výstražná upozornění a bezpečnostní pokyny! | ||
Stropní ventilátor s LED svítidlem
•Úvod
Blahopřejeme Vám k zakoupení nového stropního ventilátoru s osvětlením LED. Rozhodli jste se pro vysoce kvalitní výrobek.
Přečtěte si úplně a pozorně tento návod k obsluze. Otevřete stránky s obrázky. Tento návod je součástí tohoto stropního ventilátoru s osvětlením LED a obsahuje důležité informace k jeho uvedení do provozu a používání. Řidťe se vždy všemi bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli máte k dispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo si nejste jistí při ovládání stropního ventilátoru s osvětlením LED, kontaktujte svého prodejce nebo servis. Návod si pečlivě uschovejte a případně ho předejte třetí osobě.
- Použití ke stanovenému účelu
Tento stropní ventilátor s LED je vhodný jen k používání ve vnitřních prostorech, v suchých a uzavřených místnostech. Výrobek
není určen k používání v koupelnách nebo jiných trvale vlhkých prostorách. Stejně tak není vhodný k použití v tropických klimatických zónách. Tento stropní ventilátor s osvětlením LED je určen jen k soukromému použití v domácnostech. Nepoužívat při teplotách nad 40 °C.
Obsahdodávky
Bezprostředně po vybalení zkontrolujte úplnost dodávky a bezvadný stav stropního ventilátoru s osvětlením LED.
1 jednotka stropního ventilátoru
4 lopatky ventilátoru
1 osvětlovací jednotka
1 stínidlo (sklo)
1 LED osvětlovací prostředek (E27, 6 W)
1 montážní držák
1 prijímač
1 dálkový ovladač (včetně 2 baterií typu AAA)
2 upevňovací šrouby (montážní držák)
2 pérové podložky
2 podložky
2 hmoždinky
3 šrouby (osvětlovací jednotka)
1 návod k montáži a obsluze včetně záruční karty
Popisdílů
1 Kryt (jednotka stropního ventilátoru)
2 Těleso motoru (jednotka stropního ventilátoru)
3 Lopatka ventilátoru
4 Osvětlovací jednotka
5 Stínidlo
6 Montážní držák
7 Přijímač
8 Dálkový ovladač
9 Upevňovací šrouby (montážní držák)
9a Pérová podložka (montážní držák)
9b Podložka (montážní držák)
10 Hmoždinka

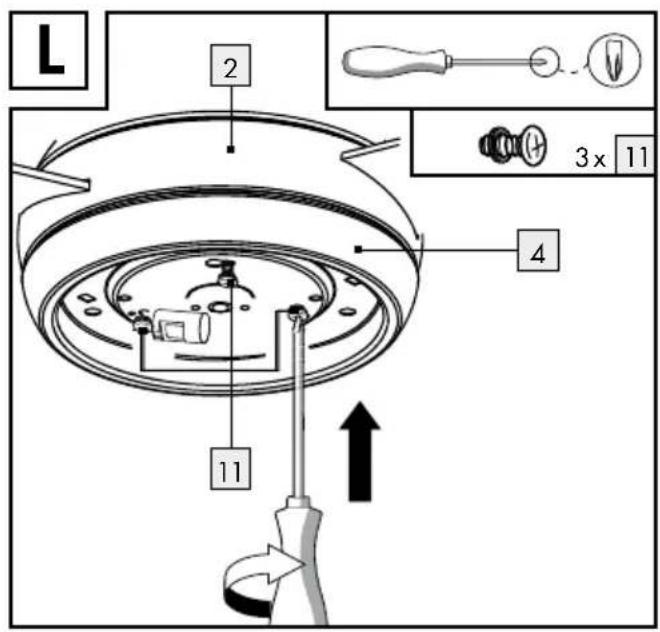

11 Šrouby (osvětlovací jednotka)
12 Šroub (kryt)
13 Prívodní kabel (externí)
14 Lustrová svorka

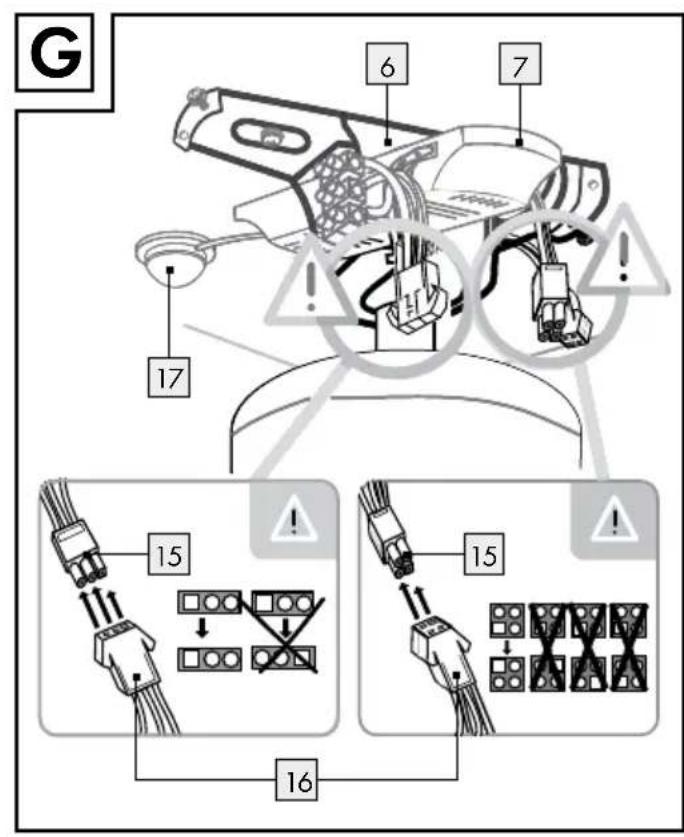

15 Spojovací kabel (montážní držák)
16 Připojovací zdířka (kryt motoru)

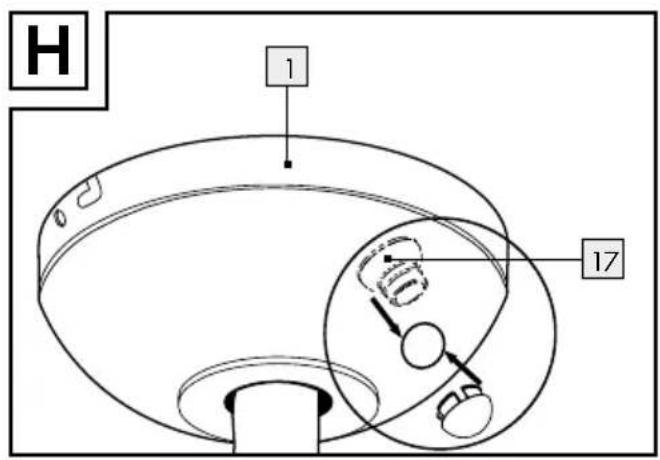

17 Senzorová jednotka

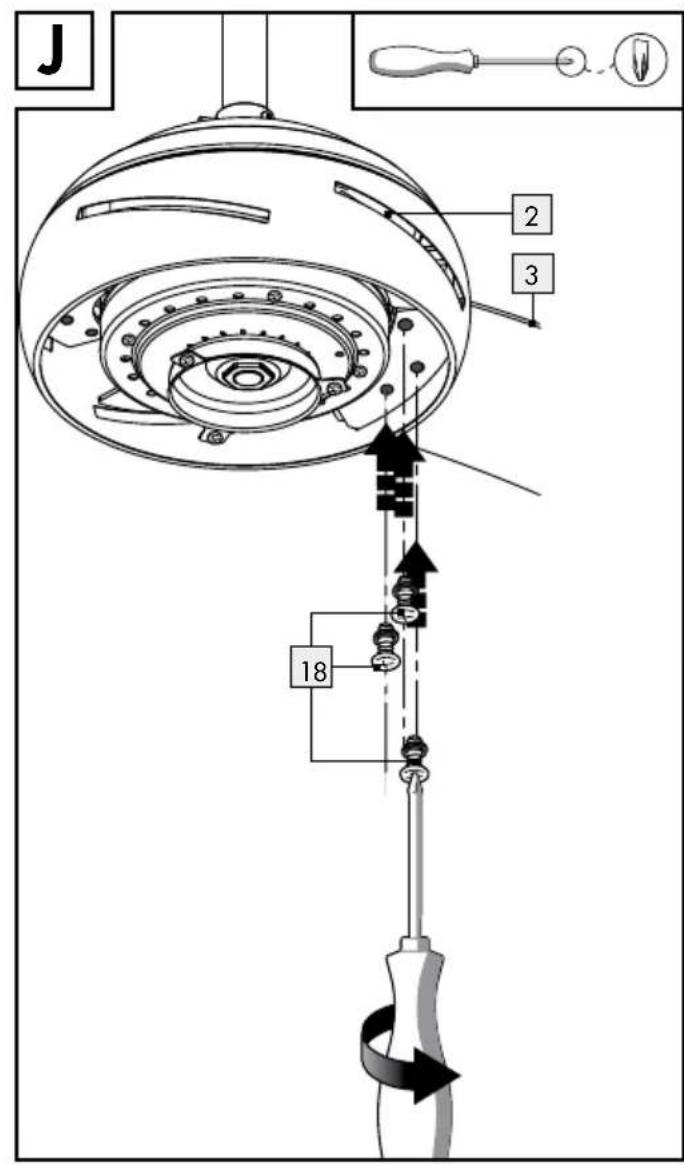

18 Šroub (lopatka ventilátoru)

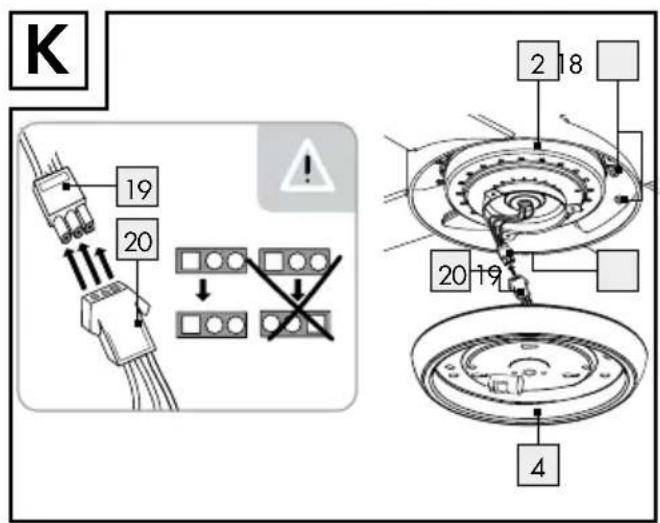

19 Připojovací zástrčka (těleso motoru)
20 Připojovací zdířka (osvětlovací jednotka)
21 Osvětlovací prostředek LED
22 Objímka
23 Přepínač směru otáčení
24 LED kontrolka
Tlačitka dálkového ovladače 8:
25 Tlačítko HI (stropní ventilátor)
26 Tlačitko MED (stropní ventilátor)
27 Tlačítko LOW (stropní ventilátor)
28 Tlačítko OFF (stropní ventilátor)
29 Tlačitko OFF (LED světlo)
30 Tlačitko ON (LED světlo)
Technickádata
Číslo artiklu: 55461
Provozní napětí: 220-240V\~ 50Hz
Celkový příkon
(stropní ventilátor): 50 W
Maximální přípustný
příkon osvětlovacího
prostředku: 60 W
Výkon ve W
v pohotovostním
režimu standby: 0,31 W
Otáčky: 230 ot / min
Hladina hluku: 52 dB(A)
Příkon LED
osvětlovacího
prostředku: E27, 6 W
Rozměry: výška korpusu: 36 cm
Průměrstropního
ventilátoru: 107 cm
Třída ochrany: I/
Druh ochrany: IP20
Bezpečnostní upozornění
Pokyny obsažené v tomto návodu k obsluze slouží Vaší bezpečnosti. Pozorně si je přečtěte dříve, než přístroj smontujete a potom uložte návod k pozdějšímu použití. V případě poškození, která jsou způsobena nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Za následné škody nelze převzít záruku! Na věcné škody a újmy na zdraví osob, které byly způsobeny nesprávným zacházením nebo nedodržováním bezpečnostních pokynů se záruka nevztahuje!
⚠ VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A NEHODY PRO MALÉ DĚTI A DĚTI! Tento
stropní ventilátor s osvětlením LED mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. Děti si nesmí s výrobkem hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu.
Nenechávejte výrobek nebo obalový materiál bez dohledu. Umělohmotné fólie nebo sáčky, umělohmotné díly atd., by mohly být pro děti nebezpečnou hračkou.
Zabraňte ohrožení života zásahem elektrického proudu
Elektrickou instalaci nechte provádět jen vyučeného elektrikáře nebo osobu s odpovídajícími zkušenostmi při dodržení platných norem.
Nepoužívejte výrobek, pokud jste zjistili, že je poškozený.
Před montáží odstraňte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Zabraňte kontaktu stropního ventilátoru resp. LED světla s vodou nebo jinými kapalinami.
Nikdy neotvírejte žádný z elektrických provozních prostředků ani do nich nezavádějte jakékoli
předměty. Takové zásahy znamenají nebezpečí ohrožení života zásahem elektrického proudu.
Před montáží se ujistěte, že se místní síťové napětí shoduje s potřebným provozním napětím stropního ventilátoru (viz kapitola „Technická data“).
Zajistěte, aby se při montáži nepoškodily žádné vodiče.
Nemontujte výrobek na vlhký nebo vodivý podklad.
LED světlo tohoto stropního ventilátoru není vhodné k tlumení intenzity světla stmívačem ani pro elektronické
spínače.
LED světlo tohoto stropního ventilá- toru není vhodné k tlumení intenzity světla stmívačem ani pro elektronické
Osvětlovací prostředek nasazujte jen v suchém prostředí.
Zabraňte nebezpečí vzniku požáru a zranění
OPATRNĚ! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY! Než se dotknete LED světla ujistěte se, že je výrobek vypnutý a vychladlý, abyste se vyhnuli popálení. Osvětlovací prostředky se zahřívají na vysokou teplotu.
- Pred montáží stropního ventilátoru kontrolujte, jestli zajišťuje místo montáže nosnost 45 kg.
Nedívejte se přímo do zdroje světla. Nedívejte se do zdroje světla optickými pomůckami (např. lupou).
Vadné osvětlovací prostředky ihned vyměňte za nové. Před výměnou osvětlovacího prostředku zkontrolujte, zda na vodiči, ke kterému je připojen výrobek, není napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Používejte jen osvětlovací prostředky uvedeného typu (viz kapitola „Technická data“).
Před výměnou vadného osvětlovacího prostředku nechte LED svítidlo nejméně 15 minut vychladnout.
Výrobek v žádném případě nepoužívejte k odkládání nebo zavěšování jiných předmětů.
Během provozu ventilátoru nestrkejte ŽÁDNÉ předměty do jeho lopatek, může dojít k poškození ventilátoru a zranění.
NEPOUŽÍVEJTE stropní ventilátor ve stejné místnosti a společně s přístroji poháněnými plyny.
V žádném případě nepoužívejte přívodní kabely k tomu, aby na nich byla zavěšena hmotnost výrobku.
VÍKUČAŽIŠte neobvyklé vibrace, okamžitě stropní ventilátor vypněte a kontaktujte kvalifikovaný personál.
■ Pokud máte při montáži / obsluze výrobku pochybnosti, kontaktujte odborného elektrikáře.
Výměnu dílů bezpečnostního závěsu musí provádět výrobce, jeho servis nebo odpovídajícím způsobem kvalifikovaná osoba.
Zabraňte věcným škodám!
■ Montujte stropní ventilátor tak, aby byl chráněn před vlhkem a znečištěním.
K bezpečnému provozu musí být výška místnosti minimálně 2,55 m. Lopatky ventilátoru musí být nejméně 2,3 m nad podlahou a v odstupu 0,6 m od stěny nebo nábytku. Strop místnosti, ve které je výrobek namontován, smí mít sklon maximálně 14°.
Používejte jen originální příslušenství. Použití ne-standardních, polovodičových stmívačů může vést ke ztrátám výkonu a trvalému poškození výrobku, na které se záruka nevztahuje.
Nepoužívejte stropní ventilátor při teplotách přes 40 °C.
- Vybalujte stropní ventilátor na měkkém povrchu, abyste se vyhnuli poškození jeho povrchu.
Nepokládejte těleso motoru na stranu, dekorační těleso se může ohnout a poškodit.
Takto postupujete správně!
Bud'te stále pozorní! Dávejte vždy pozor na to, co děláte, a postupujte s rozvahou.
V žádném případě nemontujte výrobek, jestliže jste nesoustředění nebo se necítíte dobře.
Před použitím se nejdříve seznamte s výrobkem, pokyny a obrázky v tomto návodu.
Bezpečnostní pokyny pro baterie a akumulátory
■ NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Ucho-vávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékař-skou pomoc!
Při požití může dojít k popáleninám, perforaci měkkých tkání a úmrtí. K závažným popáleninám může dojít do 2 hodin po požití.
NEBEZPEČÍ VÝBUCHU! Nenabí- jecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulátory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí.
Nikdy neházejte baterie nebo akumulátory do ohně ani do vody.
Nevystavujte baterie nebo akumulátory mechanickému zatížení.
- Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku.
Vyčistěte kontakty na baterii / akumulátoru a v přihrádce na baterie před jejich vložením suchou utěrkou, která nepouští vlákna, nebo vatovým tamponem! - Vybité baterie nebo akumulátory ihned vyjměte z výrobku.
●Příprava
- Potřebné nářadí a materiál
Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na individuálních místních podmínkách.
Nebezpečí vytečení baterií / akumulátorů
Zabraňte extrémním podmínkám a teplotámpapř. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů.
V případě vytečení baterií / akumulátorů zabra kontaktu chemikálií s pokožkou, očima a sliznicemi! Omyjte ihned postižená místa dostatečným množstvím čisté vody a vyhledejte lékařskou pomoc!
N OSTE OCHRANNÉ RUKAVICE!
Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice.
V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození!
Používejte jen baterie nebo akumulátory stejného typu. Nekombinujte staré baterie nebo akumulátory s novými!
Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku.
Nebezpečí poškození výrobku
- Používejte jen udaný typ baterie nebo akumulátoru!
- tužka / nástroj k označení
- zkoušečka
- křížový a plochý šroubovák
-
vrtačka
-
kleště štípačky
- žebřík
- kleště
Upozornění: Nepoužívejte na utahování šroubů ŽÁDNÉ elektrické nástroje. Nadměrné utažení může vést k poškození závitů šroubů.
Předinstalací
Před instalací se nejdříve seznamte se stropním ventilátorem, pokyny a obrázky v tomto návodu.
Před instalací zajistěte, aby byl vodič, ke kterému má být výrobek připojen, bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
■ Zkontrolujte beznapěťový stav zkoušečkou.
Přesvědčte se, že jsou lopatky ventilátoru v místě montáže v odstupu od stěn a objektů nejméně 300 mm.
Dávejte pozor, aby byly lopatky ventilátoru nejméně 2,3 m nad podlahou.
Před montáží zkontrolujte, jestli je místo montáže vhodné pro váhu výrobku. Popřípadě musíte instalovat mezi dvěma stropními trámy dřevěnou příčku (viz obr. A).
- Montáž
Upozornění: K montáži potřebujete vrtačku.
Upozornění: Dodržujte pokyny návodu k obsluze použité vrtačky.
Upozornění: Dodané upevňovací šrouby 9 jsou vhodné k použití do dřevěných trámů, pro všechny jiné materiály se musí vhodné šrouby koupit. Informujte se v odborné prodejně o vhodných šroubech a hmoždinkách pro strop Vaší místnosti.
Upozornění: Montážní držák 6 stropního ventilátoru umožňuje montáž na povrchu šikmého stropu, až do úhlu 14°.
⚠ VÝSTRAHA! Ujistěte se, že při vrtání do stěny nepoškodíte elektrické vodiče nebo plynové anebo vodovodní potrubí.
Montážvýrobku
Upozornění: Vybalujte stropní ventilátor na měkkém povrchu, abyste se vyhnuli poškození jeho povrchu.
Upozornění: Nepokládejte těleso motoru 2 na stranu, dekorační těleso se může ohnout a poškodit.
Upozornění: Odstraňte veškerý obalový materiál ze stropního ventilátoru s LED svítidlem.
Montáž montážního držáku:
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!
Před montáží montážního držáku 6 odstraňte pojistku nebo vypněte jistič v pojistkové skříňce (poloha 0).

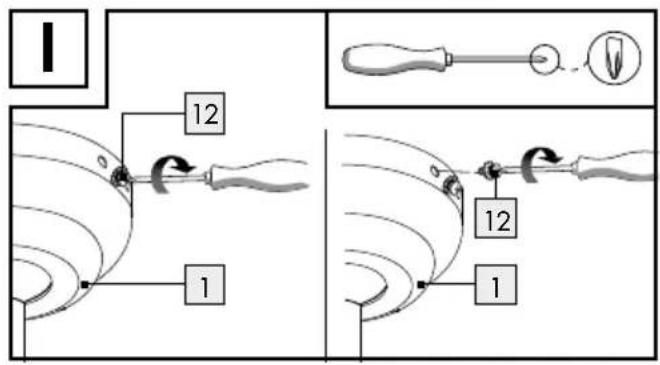

Odšroubujte vždy pravý šroub 12 spolu s podložkou a ozubenou podložkou na straně montážního držáku 6.
Odšroubujte vždy levý šroub 12 spolu s podložkou a ozubenou podložkou (viz obr. B).
Označte si pomocí montážního držáku 6 místa k vrtání otvorů pro upevňovací šrouby 9.
Nyní vyvrtejte otvory. Dávejte pozor, abyste nepoškodili přívodní kabel (externí) 13, vodovodní potrubí nebo elektrické rozvody. Nasad’te do otvorů hmoždinky 10. Podle potřeby použijte kladivo.
⚠️ DŮLEŽITÉ UPOZORNĚNÍ! Místo upevnění musí nést celou váhu stropního ventilátoru s LED svítidlem.
Protáhněte přívodní kabel (externí) 13 skrz, k tomu určený, prostřední otvor v montážním držáku 6. Přišroubujte montážní držák 6 dodanými upevňovacími šrouby 9, spolu s dodanými podložkami 9b a pérovými podložkami 9a (viz obr. C). Dávejte pozor, aby byly upevňovací šrouby 9 zašroubované nejméně do hloubky 30 mm do stropního trámu nebo do dřevěné příčky.
Montáž stropního ventilátoru:
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM!
Před další montáží zajistěte, aby bylo připojovací vedení, na které bude výrobek připojený, bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
□Zavěstekryt 1 k tomu určenými otvory na háky montážního držáku 6. Montážní držák 6 má výřez, do kterého se musí zavést kulový kloub krytu 1 (viz obr. D).
Spojte přívodní kabel (externí) 13 pomocí lustrové svorky 14 v montážním držáku 6. Dbejte přitom na spojení vodičů se stejnou barvou (vodič vedoucí proud, černý nebo hnědý = symbol L, neutrální vodič, modrý = symbol N, ochranný vodič ⊥ = zeleno-žlutý) (viz obr. E).
□Vložtepřijímač 7 mezi montážní držák 6 a kulový kloub (viz obr. F).
□ Nastrčte spojovací kabel 15 montážního držáku 6 do připojovacích zdírek 16 tělesa motoru 2. Ujistěte se, že jsou přípojky pevně spojené (viz obr. G).
□Nasad'tekryt 1 na montážní držák 6 utažením šroubů 12, spolu s podložkami a ozubenými podložkami (viz obr. I). Ujistěte se, že jsou šrouby pevně utažené.
Montáž lopatek ventilátoru:
Odšroubujte předmontované šrouby 18 a pérové podložky z tělesa motoru 2.
Připevněte ventilátorové lopatky 3 na těleso motoru 2. Použijte k tomu na tělese motoru 2 předmontované šrouby 18 a pérové podložky (viz obr. J). Přitom dávejte pozor, aby byly všechny lopatky ventilátoru 3 volitelně umístěny stranou s designem dřeva nebo bílou stranou dolů.
Připojení stropního ventilátoru:
Zastrčte pevně připojovací zástrčku 19 tělesa motoru 2 do připojovací zdířky 20 osvětlovací jednotky 4 (viz obr. K).
Přišroubujte osvětlovací jednotku 4 šrouby 11 a ozubenými podložkami na těleso motoru 2 (viz obr. L). Dávejte pozor, aby nedoslo k uskřipnuť kabelu.
□ Našroubujte LED osvětlovací prostředek 21 do objímky 22 otáčením ve směru chodu hodinových ručiček (viz obr. M). V kapitole „Technická data” najdete potřebný LED osvětlovací prostředek.
□Nasad'testínidlo 5 na osvětlovací jednotku 4 otáčením stínidla 5 ve směru chodu hodinových ručiček (viz obr. M).
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
Nyní je stropní ventilátor se svítidlem LED připraven k použití.
- Uvedení do provozu
- Obsluhastropního ventilátoru s LED osvětlením
Stropní ventilátor a LED osvětlení můžete pomocí dálkového ovladače 8 zapnout resp. vypnout, stejně jako nastavit rychlost otáčení stropního ventilátoru (viz kapitola „Obsluha stropního ventilátoru s LED osvětlením dálkovým ovladačem“).
Nastaveníotáčení vpravo nebo vlevo
použijete přepínač směru otáčení 23 nejdříve stropní ventilátor vždy vypněte a vyčkejte až se zastaví. Pokud použijete přepínač směru otáčení 23 při zapnutém stropním ventilátoru, může dojít k úrazům a věcným škodám.
Zima:
Při nízkých teplotách přepněte přepínač směru otáčení 23 nahoru. Stropní ventilátor se otáčí ve směru chodu hodinových ručiček a rozděluje teplo po místnosti (viz obr. N).
Léto:
Při vysokých teplotách přepněte přepínač směru otáčení 23 dolů. Stropní ventilátor se otáčí proti směru chodu hodinových ručiček a vytváří chladící proud vzduchu (viz obr. N).
- Obsluha stropního ventilátoru s LED osvětlením dálkovým ovladačem (viz obr. O)
Následující funkce lze řidit jen dálkovým ovladačem 8.
Upozornění: LED kontrolka 24 bliká červeně, jestliže byla funkce zvolená pomocí dálkového ovladače.
Upozornění: Před použitím dálkového ovladače 8 zajistěte, aby se mezi dálkovým ovladačem 8 a přijímačem 7 nenacházely žádné překážky. Pokud dálkový ovladač 8 nefunguje bezvadně, pak čtěte dále v kapitole „Odstranění poruch“.
| Řízení stropního ventilátoru | |
| HI25 | Nastavení rychlosti otáčení stropního ventilátoru (velká) |
| MED26 | Nastavení rychlosti otáčení stropního ventilátoru (střední) |
| LOW27 | Nastavení rychlosti otáčení stropního ventilátoru (malá) |
| OFF28 | Ventilátor vypnoutŘízení LED osvětlení |
| OFF 29 | LED osvětlení vypnout |
| ON 30 | LED osvětlení zapnout |
•Výměnabaterií
Upozornění: Nízké napětí baterií může negativně ovlivnit provoz a příjem signálu. Při slabé baterii bliká LED kontrolka 24. Baterii ihned vyměňte.
Otevřete kryt přihrádky na baterie na zadní straně dálkového ovladače 8.
□ Vyjměte vybité baterie.
Vložte do přihrádky na baterie dvě nové baterie předepsaného typu (viz kapitola „Technická data“). Dbejte na správnou polaritu znázorněnou uvnitř přihrádky na baterie.
□ Víčko přihrádky na baterie zase zavřete.
Upozornění: Jestliže nebudete stropní ventilátor s LED osvětlením delší dobu používat, vyjměte baterie z dálkového ovladače 8.
●Odstraněníporuch
| Porucha Příčina Řešení | ||
| Stropní ventilátor a LED osvětlení nelze řidit dálkovým ovladačem8. | Baterie jsou vybité nebo nesprávně vložené. | ☐ Zkontrolujte baterie v dálkovém ovladači8, jestli jsou vložené se správnou polaritou.☐ Popřípadě vložte do dálkového ovladače8 nové baterie.☐ Nízké napětí baterií může negativně ovlivnit provoz a příjem signálu. Při slabé baterii bliká LED kontrolka24. Baterii ihned vyměňte. |
| Přijímač7 nebo vysílač je pravděpodobně rušen překážkami nebo jinými frekvencemi resp. dálkově řízenými přístroji. | ☐ Zkontrolujte, jestli nejsou v cestě žádné překážky nebo zmenšete vzdálenost mezi dálkovým ovladačem8 a přijímačem7.☐ Popřípadě vypněte nebo odstraňte dálkově řízené přístroje z blízkosti přijímače7. | |
| Stropní ventilátor a LED osvětlení nefungují, i když dálkový ovladač8 funguje a neexistuje žádná porucha. | Pojistka je vyjmutá nebo jistič vypnutý anebo vadný. | ☐ Vypněte stropní ventilátor s LED osvětlením.☐ Zkontrolujte pojistku nebo jistič. |
⚠ VÝSTRAHA! Pokud zjistíte neobvyklé vibrace, okamžitě stropní ventilátor vypněte a kontaktujte kvalifikovaný personál. Nepokoušejte se stropní ventilátor sami opravit.
Výměnaosvětlovacího prostředku LED osvětlení
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝMPROUDEM!
Před výměnou osvětlovacího prostředku zkontrolujte, jestli není přívodní vodič k výrobku pod
napětím. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
OPATRNĚ! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY! Nechte LED osvětlení úplně vychladnout.
Sejmětestínidlo 5 z osvětlovací jednotky 4 otáčením stínidla 5 ve směru proti chodu hodinových ručiček.
☐ Při výměně použijte čistý hadr, který nepouští vlákna.
□ Vyšroubujte vadný LED osvětlovací prostředek 21 z objímky 22 otáčením proti směru chodu hodinových ručiček.
□ Našroubujte nový LED osvětlovací prostředek
21 do objímky 22. V kapitole „Technická data” najdete potřebný osvětlovací LED prostředek.
□ Našroubujte zase stínidlo 5 na osvětlovací jednotku 4 otáčením stínidla 5 ve směru chodu hodinových ručiček (viz obr. M).
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
- Údržba a čištění
VAROVÁNÍ! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM! Před čiš-těním nejprve odpojte výrobek od přívodu elektrického proudu. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
VAROVÁNÍ! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM! Z důvodů elektrické bezpečnosti se výrobek nesmí čistit ostrými čisticími prostředky nebo ho ponořovat do vody.
POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY! Nechte LED osvětlení úplně vychladnout.
Nepoužívejte žádná rozpouštědla, benzín apod. Výrobek by se mohl přitom poškodit.
□ Na čištění používejte jen suchý hadr, který nepouští vlákna.
□ Na čištění lopatek ventilátoru 3 používejte prachovku.
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
Jednou za 6 měsíců zkontrolujte utažení všech šroubů. Pohyby stropního ventilátoru mohou šrouby uvolnit.
●Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se říd'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.
Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!
Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtut', Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.
• Záruka a servis
Záruka
Poskytujeme záruku po dobu 3 let ode dne zakoupení. Naše výrobky jsou vyrobeny moderními metodami a podléhají přesné kontrole kvality. Zaručujeme bezvadný stav výrobku. Během záruční doby odstraníme bezplatně všechny vady materiálu a výrobní vady. Jestliže přesto zjistíte závadu výrobku, zašlete nám ho pečlivě zabalený na udanou servisní adresu.
Záruka se nevztahuje na škody způsobené nesprávným zacházením stejně jako na díly a materiály podléhající opotřebení. Náhradní díly si můžete za úhradu objednat na udaném telefonním čísle. Opravy, na které se nevztahuje záruka (např. osvětlovacích prostředků), můžete nechat provést za úhradu rovněž na uvedené servisní adrese.
Výrobek bude opraven na uvedené servisní adrese. Rychlé zpracování a vrácení může být provedeno pouze tehdy, pokud zašlete výrobek přímo na tuto adresu.
Jestliže máte zájem o další informace k výrobku nebo si chcete objednat příslušenství anebo máte otázky k průběhu servisu, pak se obraťte na naše poradenství pro zákazníky, zavolejte na uvedené telefonní číslo. Při otázkách týkající se výrobku uved’te číslo výrobku (viz „Technická data“).
Adresaservisu
Česká republika
EGLO Cesko-Moravská, Svitidla, SPOL. S.R.O.
Náchodská 2479/63
193-00 Praha 9 Horní Pocernice
ČESKÁ REPUBLIKA
E-Mail: info-czechrepublic@eglo.com
Telefon: +420-281 924 163
IAN 329949\_1910
Pro všechny požadavky si připravte pokladní stvrzenku a číslo výrobku (např. IAN 123456_7890) jako doklad o zakoupení.
Prohlášení o shodě
CE
Tento výrobek splňuje požadavky platných evropských a národních směrnic. Příslušná prohlášení a dokumentace jsou uloženy u výrobce. Výrobek odpovídá požadavkům německého zákona regulujícího bezpečnost přístrojů a výrobků.
V rámci zlepšování výrobku si vyhrazujeme jeho technické a optické změny. Vyhraujeme si možnost chybných vět a tiskových chyb.
Záručníkarta
Odesílatel:
Příjmení / Jméno:
Země / PSČ / Město / Ulice:
Telefonní číslo:
Číslo výrobku / název:
Datum zakoupení / Místo zakoupení:
Vady:
Datum / Podpis:
Jestliže se nejedná o uplatnění záruky:
Žádám o zaslání neopraveného artiklu zpět oproti úhradě nákladů na dopravu.
Informujte mě o nákladech. Opravte artikl za úhradu.
Obsah dodávky....Strana 83
Popis častí....Strana 83
Technické údaje ...... Strana 84
Bezpečnostné upozornenia....Strana 84
1 jednotka stropného ventilátora
4 lopatky ventilátora
1 svietiaca jednotka
1 tienidlo lampy (sklenené)
1 LED osvetl'ovací prostriedok (E27, 6 W)
1 montážny držiak
1 prijímač
1 dial'kové ovládanie (vrát. 2 batérií typu AAA)
2 upevňovacie skrutky (montážny držiak)
2 pružné podložky
2 podložky pod maticu
2 hmoždinky
3 skrutky (svietiaca jednotka)
1 návod na montáž a obsluhu vrát. záručnej karty
- Popisčastí
Číslo výrobku: 55461
v režime standby: 0,31 W
Rozmery: Výška korpusu: 36 cm
Priemer
stropného
ventilátora: 107 cm
Trieda ochrany:
1/
Druh ochrany: IP20
Zabráňte ohrozeniu života zásahom elektrickým prúdom
Zabráňte nebezpečenstvu požiaru a poranení
OPATRNE! NEBEZPEČENSTVO POPÁLENIA SKRZE HORÚCE
Nepozerajte sa priamo do zdroja svetla. Nepozerajte do zdroja svetla pomocou optického nástroja (napr. lupy).
VKRDYANJE nezvyčajné kmitavé pohyby, ihned' ukončite používanie stropného ventilátora a obráťte sa na kvalifikovaný personál.
Zabráňte nebezpečenstvu vzniku vecných škôd!
Bud'te neustále opatrný! Dávajte vždy pozor na to, čo robíte, a vždy postupujte rozvážne.
- Batérie / akumulátorové batérie nikdy nehádžte do ohňa alebo vody.
Nevystavujte batérie/akumulátorové batérie mechanickej záťaži.
Riziko vytečenia batérií / akumulátorových batérií
Používajte iba batérie / akumulátorové batérie rovnakého typu. Nekombinujte staré batérie / akumulátorové batérie s novými!
Ak produkt dlhší čas nepoužívate, vyberte z neho batérie/akumulátorové batérie.
Riziko poškodenia produktu
Poznámka: Rešpektujte aj návod Vašej vítačky.
Poznámka: Schránku motora 2 neklad'te na jednu stranu, pretože ozdobná schránka by sa mohla ohnúť a poškodit'.
Poznámka: Ak nebudete dlhší čas používat' strapný ventilátor s LED svietidlom, vyberte batérie z dial'kového ovládania 8.
•Výmenabatérií
Nesprávna likvidácia batérií / akumulátorových batérií ničí životné prostredie!
Vrámci vylepšení výrobku si vyhradzujeme technické a optické zmeny na výrobku. S výhradou štylistických a tlačových chýb.
Číslo výrobku / Označenie:
Pošlite prosím naspät' neopravený výrobok a zákazník uhradí náklady za transport.
Oznámte mi náklady. Opravte výrobok za finančnú úhradu.

