PAAS A2 - LED reflektor Livarno Lux - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PAAS A2 Livarno Lux ve formátu PDF.
| Typ produktu | LED projektor |
| Značka | Livarno Lux |
| Model | PAAS A2 |
| Provozní napětí | 230 V~ 50 Hz |
| Příkon | 23 W |
| Žárovka | 1 × LED 22 W |
| Třída ochrany | I |
| Stupeň krytí (projektor) | IP54 (ochrana proti prachu a stříkající vodě) |
| Stupeň krytí (zásuvka) | IPX4 (ochrana proti stříkající vodě) |
| Integrovaná zásuvka | Ano, max. 2500 W pro dvě zásuvky |
| Rozměry | 233 x 169 x 105 mm (VDE/FR) ; 233 x 169 x 115 mm (BS) |
| Hmotnost | max. 1620 g (VDE/FR) ; 1750 g (BS) |
| Maximální promítací plocha | 233 x 212 mm |
| Použití | Vnitřní a venkovní (zásuvka pro venkovní použití pouze pokud IPX4) |
| Zvláštnosti | Integrovaná rukojeť, vypínač, otočný závěsný šroub, kryt zásuvky proti vodě, uzamykací zařízení (BS) |
| Obsah balení | 1 LED projektor, 1 návod k použití |
| Záruka | 3 roky |
| Údržba | Mírně navlhčený hadřík nepouštějící vlákna a jemný čisticí prostředek |
| Bezpečnost | Minimální vzdálenost 1,0 m od osvětlovaných předmětů; nedívejte se do zdroje světla; před manipulací počkejte 15 minut |
| Likvidace | Recyklace podle místních předpisů (obal i výrobek) |
| Riziková skupina | 2 (nebezpečné optické záření) |
Často kladené otázky - PAAS A2 Livarno Lux
Dotazy uživatelů ohledně PAAS A2 Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš LED reflektor ve formátu PDF zdarma! Najděte svůj návod PAAS A2 - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PAAS A2 značky Livarno Lux.
NÁVOD K OBSLUZE PAAS A2 Livarno Lux
Pokyny pro obsluhu a bezpečnostní pokyny
NL BE
LED-WERKPLAATSSCHIJNWERPER
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 10
Legenda použitých piktogramů ...... Strana 11
Úvod....Strana 11
Použití ke stanovenému účelu....Strana 11
Popis dílů ...... Strana 11
Technické údaje ...... Strana 11
Obsah dodávky....Strana 12
Všeobecná bezpečnostní upozornění......Strana 12
Před montáží.... Strana 13
Použití Strana 13
Připojení externího přístroje do zásuvky reflektoru ...... Strana 13
Čistění a ošetřování.... Strana 13
Zlikvidování.... Strana 13
Záruka....Strana 14

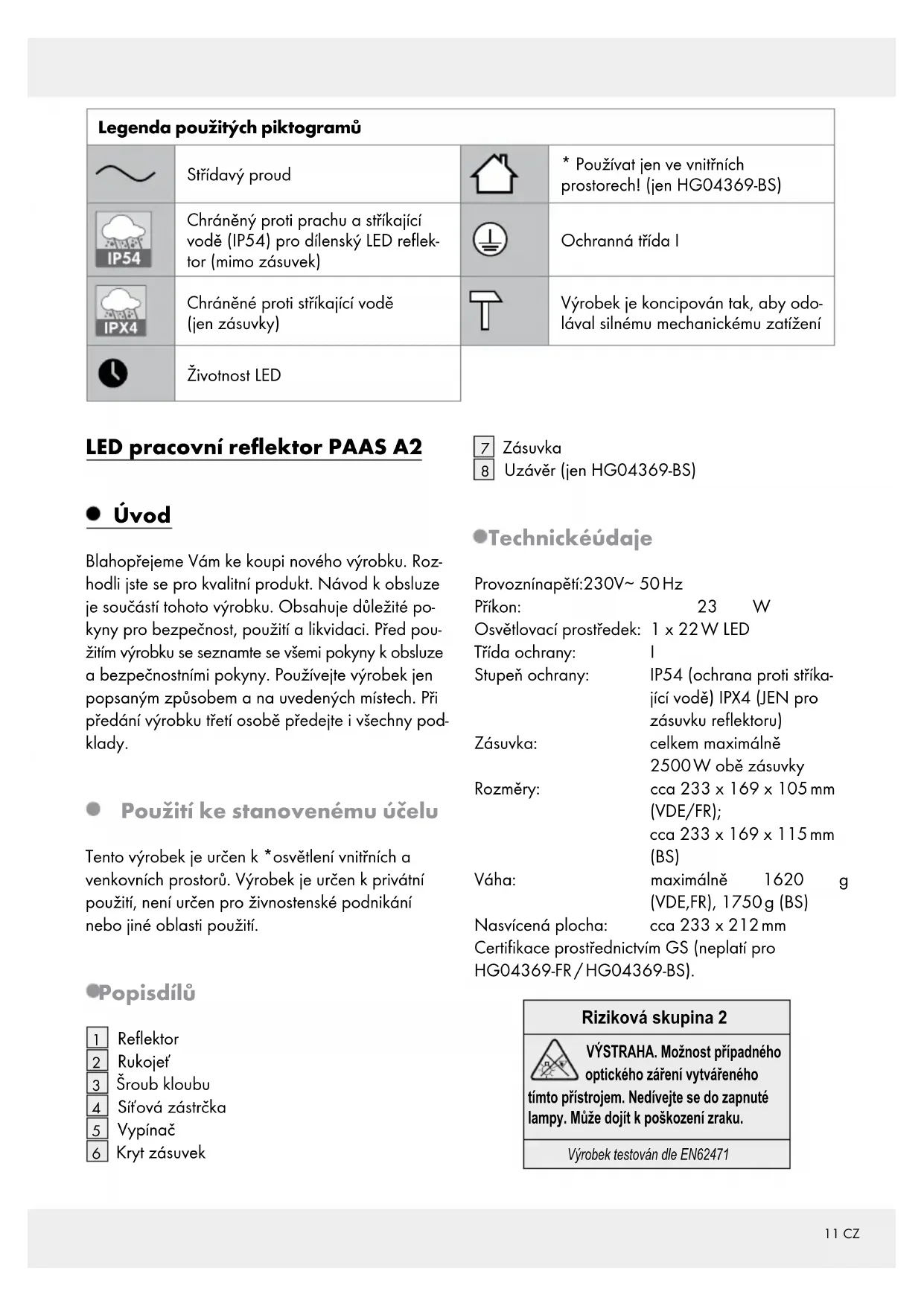

| Legenda použitých piktogramů | |||
 | Střídavý proud |  | * Používat jen ve vnitřních prostorech! (jen HG04369-BS) |
 | Chráněný proti prachu a stříkající vodě (IP54) pro dílenský LED reflektor (mimo zásuvek) |  | Ochranná třída I |
 | Chráněné proti stříkající vodě (jen zásuvky) |  | Výrobek je koncipován tak, aby odolával silnému mechanickému zatížení |
 | Životnost LED | ||
LED pracovní reflektor PAAS A2
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Tento výrobek je určen k * osvětlení vnitřních a venkovních prostorů. Výrobek je určen k privátní použití, není určen pro živnostenské podnikání nebo jiné oblasti použití.
Popisdílů
1 Reflektor
2 Rukojeť
3 Šroub kloubu
4 Síťová zástrčka
5 Vypínač
6 Kryt zásuvek
7 Zásuvka
8 Uzávěr (jen HG04369-BS)
•Technickéúdaje
Provoznínapětí:230V\~ 50 Hz
Příkon: 23 W
Osvětlovací prostředek: 1 x 22 W LED
Třída ochrany: 1
Stupeň ochrany: IP54 (ochrana proti stříkající vodě) IPX4 (JEN pro zásuvku reflektoru)
Zásuvka: celkem maximálně
2500 W obě zásuvky
Rozměry: cca 233 x 169 x 105 mm (VDE/FR);
cca 233 × 169 × 115 mm (BS)
Váha: maximálně 1620 g
Nasvícená plocha: cca 233 x 212 mm
Certifikace prostřednictvím GS (neplatí pro
HG04369-FR / HG04369-BS).
| Riziková skupina 2 |
| VýSTRAHA. Možnost případného optického záření vytvářeného tímto přístrojem. Nedívejte se do zapnuté lampy. Může dojit k poškození zraku. |
| Výrobek testován dle EN62471 |
Obsahdodávky
Bezprostředně po vybalení zkontrolujte úplnost dodávky a bezvadný stav výrobku.
1 dílenský LED reflektor
1 návod k obsluze
Všeobecnábezpečnostní upozornění
PŘED PRVNÍM POUŽITÍM VÝROBKU SE SEZNAMTE SE VŠEMI BEZPEČNOSTNÍMI PO-KYNY A POKYNY K OBSLUZE! PŘI PŘEDÁVÁNÍ VÝROBKU TŘETÍ OSOBĚ PŘEDÁVEJTE SOUČASNĚ I VŠECHNY JEHO PODKLADY!
NEBEZPEČÍ OHROŽENÍ ŽI- VOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nenechávejte děti
nikdy bez dohledu s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu.
■ NEBEZPEČÍ UDUŠENÍ! Děti mohou malé dodané díly (např. šrouby) spolknout a udusit se. Během montáže držte děti mimo pracoviště.
Tento výrobek neobsahuje díly, u kterých by musel uživatel provádět údržbu. LED nemůže uživatel vyměnit.
Po výpadku LED na konci jejich životnosti je musí opravit kvalifikovaný elektrikář, jinak se musí celý výrobek odstranit do odpadu.
Vnější, pružný přívodní kabel není možné vyměnit, v případě jeho poškození musíte celý výrobek odstranit do odpadu.
Nebezpečí ohrožení života zasa- žením elektrickým proudem
Před každým připojením k rozvodu elektrického proudu zkontrolujte výrobek, zda není poškozený. Nepoužívejte výrobek, pokud jste zjistili, že je poškozený.
Přívodní kabel chraňte před ostrými hranami, mechanickým namáháním a horkými povrchy.
Před montáží, demontáží nebo čištěním vždy vytáhněte síťový kabel ze zásuvky s elektrickým proudem.
Při delším nepoužívání odpojte výrobek od sítě elektrického proudu (např. během dovolené).
Před montáží se ujistěte, že se místní síťové napětí shoduje s provozním napětím výrobku (230 V\~ 50 Hz). Neinstalujte výrobek, jestliže se napětí neshodují.
⚠️ POZOR! NEBEZPEČÍ POPÁLENÍ! Zajistěte, aby byl výrobek vypnutý a nejméně 15 minut chladnul, než se ho znovu dotknete. Výrobek může vyvinout značně vysokou teplot
Celý povrch výrobku, obzvlášť smršťovací hadičky jsou během provozu velmi horké.
NEBEZPEČÍ POŽÁRU! Montujte výrobek nejméně 1,0 m od nasvícených materiálů. Nadměrné zahřivání může vést ke vzniku požáru.
POZOR! NEBEZPEČÍ ZRA-
NĚNÍ! Poškozené sklo lampy je
nutné před dalším použitím výrobku
vyměnit.
Výrobek používejte jen s vestavěným LED předřadníkem.
Vypnutý, ale k síti připojený výrobek, spotřebo-vává i přesto malé množství proudu. K úplnému vypnutí, vytáhněte zástrčku 4 ze zásuvky.
Pro zachování stupně ochrany (prach / voda) musí být síťová zástrčka zapojená v zásuvce. Sítová zástrčka HG04369-BS je vhodná jen pro používání v uzavřených prostorech.
- Před montáží
Upozornění: Odstraňte veškerý obalový materiál z výrobku.
□Postavte reflektor 1 na stabilní podklad. Použijte rukojeť 2 jako stojánek.
□Zkontrolujte stabilitu reflektoru 1.
Nastavte reflektor do požadovaného směru. Popřípadě k tomu musíte povolit šroub kloubu 3. V každém případě utáhněte po nastavení šroub kloubu 3, aby stál reflektor 1 stabilně.
- Použití
Zapojte zástrák do zásuvky.
K zapnutí výrobku nastavte vypínáč do polohy I.
Upozornění:
- Při používání výrobku venku zapojujte jeho zástrčku jen do odpovídající zásuvky se stupněm krytí IPX4.
- Jestliže není venku k dispozici žádná zásuvka se stupněm krytí IPX4, má se výrobek připojovat do zásuvky ve vnitřních prostorech.
- Připojení externího přístroje do zásuvky reflektoru
Otevřete kryt zásuvký na zadní straně výrobku.
Podle prání můžete prípojit ještě další prístroj (viz obr.) zasunutím jeho zástrčky do zásuvky 7.
Zavřete kryt zásuvky (pro HG04369-BS).
Pro HG04369-BS: zavřete uzávěr.
Upozornění: přesvědčte se, že má připojovaný přístroj vodotěsnou zástrčku.
Upozornění: nepřipojujte žádný přístroj s celkovým příkonem > 2500 W. Jinak hrozí nebezpečí požáru!
Pro HG04369 / HG04369-FR:
Zásuvka reflektoru má stupeň krytí jen IPX4. Zapojujte jen odpovídající zástrčku se stupněm krytí IPX4 pro vnější prostory.
□ NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM
PROUDEM! Při použití nesprávné zástrčky může vniknout do výrobku voda.
Pro HG04369-BS:
Zásuvka má stupeň krytí jen IPX4.
Zásuvka je chráněná před vodou jen při úplně uzavřeném krytu.
□ Jestliže je kryt nesprávně uzavřený může do výrobku vniknout voda.
- Čistění a ošetřování
- Neponořujte výrobek v žádném případě do vody nebo do jiných tekutin. V opačném případě může dojít k poškození.
Vytáhněte síťovou zástrčku ze zásuvky 7 a nechte výrobek vychladnout!
Čistěte výrobek mírně navlhčenou tkaninou, která nepouští vlákna, a jemným čisticím prostředkem.
•Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se říd'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
• Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uscho-vejte si dobře originál pokladní stvrzenky. Tuto stvr-zenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám - dle našeho rozhodnutí - bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
