PAAS A2 - Projecteur LED Livarno Lux - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PAAS A2 Livarno Lux au format PDF.
| Type de produit | Projecteur LED |
| Marque | Livarno Lux |
| Modèle | PAAS A2 |
| Tension de fonctionnement | 230 V~ 50 Hz |
| Puissance absorbée | 23 W |
| Ampoule | 1 × LED 22 W |
| Classe de protection | I |
| Indice de protection (projecteur) | IP54 (protection contre poussières et projections d'eau) |
| Indice de protection (prise) | IPX4 (protection contre projections d'eau) |
| Prise intégrée | Oui, max. 2500 W pour deux prises |
| Dimensions | 233 x 169 x 105 mm (VDE/FR) ; 233 x 169 x 115 mm (BS) |
| Poids | max. 1620 g (VDE/FR) ; 1750 g (BS) |
| Surface de projection max. | 233 x 212 mm |
| Usage | Intérieur et extérieur (prise pour extérieur uniquement si IPX4) |
| Particularités | Poignée intégrée, interrupteur, vis charnière orientable, cache de prise étanche, dispositif de verrouillage (BS) |
| Contenu de la livraison | 1 projecteur LED, 1 mode d'emploi |
| Garantie | 3 ans |
| Entretien | Chiffon non pelucheux légèrement humide et nettoyant doux |
| Sécurité | Distance min. 1,0 m des objets éclairés ; ne pas regarder la source lumineuse ; attendre 15 min avant manipulation |
| Mise au rebut | Recyclage selon les consignes locales (emballage et produit) |
| Groupe de risque | 2 (rayonnement optique dangereux) |
FOIRE AUX QUESTIONS - PAAS A2 Livarno Lux
Questions des utilisateurs sur PAAS A2 Livarno Lux
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur LED au format PDF gratuitement ! Retrouvez votre notice PAAS A2 - Livarno Lux et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAAS A2 de la marque Livarno Lux.
MODE D'EMPLOI PAAS A2 Livarno Lux
Instructions d'utilisation et consignes de sécurité
DE AT CH
LED-WERKSTATTSTRAHLER
FR / BE Instructions d'utilisation et consignes de sécurité Page 15
Légende des pictogrammes utilisés....Page 16
Introduction......Page 16
Utilisation conforme Page 16
Descriptif des pièces....Page 16
Données techniques....Page 16
Contenu de la livraison....Page 17
Instructions générales de sécurité ......Page 17
Avant le montage Page 18
Utilisation......Page 18
Reliez l'appareil externe à la prise du spot....Page 18
Nettoyage et entretien....Page 19
Mise au rebut......Page 19
Garantie......Page 19

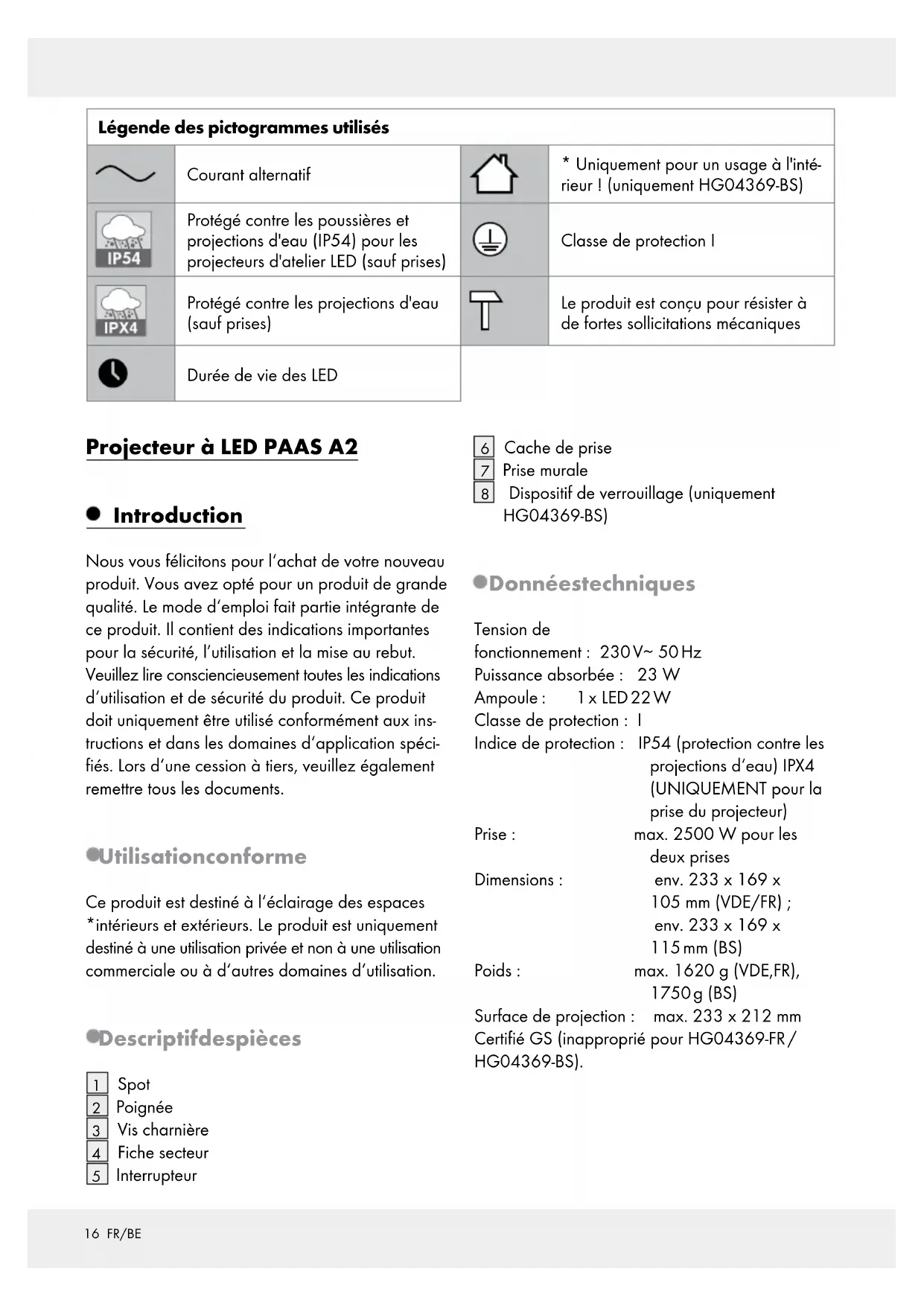

| Légende des pictogrammes utilisés | |||
 | Courant alternatif |  | * Uniquement pour un usage à l'intérieur ! (uniquement HG04369-BS) |
 | Protégé contre les poussières et projections d'eau (IP54) pour les projecteurs d'atelier LED (sauf prises) |  | Classe de protection I |
 | Protégé contre les projections d'eau (sauf prises) |  | Le produit est conçu pour résister à de fortes sollicitations mécaniques |
 | Durée de vie des LED | ||
Projecteur à LED PAAS A2
- Introduction
Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.
Utilisationconforme
Ce produit est destiné à l'éclairage des espaces *intérieurs et extérieurs. Le produit est uniquement destiné à une utilisation privée et non à une utilisation commerciale ou à d'autres domaines d'utilisation.
• Descriptifdespièces
1 Spot
2 Poignée
3 Vis charnière
4 Fiche secteur
5 Interrupteur
6 Cache de prise
7 Prise murale
8 Dispositif de verrouillage (uniquement HG04369-BS)
Donnéestechniques
Tension de
fonctionnement : 230V\~50Hz
Puissance absorbée : 23 W
Ampoule: 1 × LED 22 W
Classe de protection : 1
Indice de protection : IP54 (protection contre les projections d'eau) IPX4 (UNIQUEMENT pour la prise du projecteur)
Prise : max. 2500 W pour les deux prises
Dimensions : env. 233 x 169 x 105 mm (VDE/FR) ; env. 233 x 169 x 115 mm (BS)
Poids : max. 1620 g (VDE,FR), 1750 g (BS)
Surface de projection : max. 233 x 212 mm Certifié GS (inapproprié pour HG04369-FR/ HG04369-BS).
Groupe de risque 2
ATTENTION ! Des rayonnements optiques dangereux peuvent être émis par ce produit. Ne pas regarder la source lumineuse en utilisation normale. Cela peut être dangereux pour les yeux.
Produit testé selon l'EN 62471
- Contenu de la livraison
Immédiatement après le déballage du produit, veuillez toujours contrôler que le contenu de la livraison est complet et que le produit est en parfait état.
1 phare à LED
1 mode d'emploi
Instructionsgénérales de sécurité
PRENEZ CONNAISSANCE DE TOUTES LES INDICATIONS DE MANIEMENT ET DE SÉCURITÉ AVANT LA PREMIÈRE UTILISATION DU PRODUIT ! SI VOUS REMETTEZ LE PRODUIT À UN TIERS, VEUILLEZ ÉGALEMENT LUI TRANSMETTRE TOUS LES DOCUMENTS S'Y RAPPORTANT !
DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES EN- FANTS EN BAS ÂGE ET LES
ENFANTS ! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Ils risquent de s'étouffer avec les emballages. Les enfants sous-estiment souvent les dangers. Tenez toujours le produit hors de portée des enfants.
Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, à la condition qu'ils soient surveillés ou s'ils ont été informés de l'utilisation sûre du produit et s'ils en comprennent les risques liés à son utilisation.
Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.
RISQUE D'ASPHYXIE ! Les enfants peuvent ingérer les éléments de petite taille fournis (par ex. les vis) et s'étouffer. Toujours tenir les enfants à l'écart de la zone de travail lors du montage.
Ce produit ne contient aucune pièce nécessitant une maintenance de la part de l'utilisateur. Les LED ne peuvent pas être remplacées par l'utilisateur.
Si les LED arrivent en fin de vie, elles doivent être réparées par un électricien qualifié. Dans le cas contraire, l'ensemble du produit doit être mis au rebut.
Le câble flexible externe de ce produit ne peut pas être remplacé ; si ce câble est endommagé, le produit doit être mis au rebut.
Danger de mort par électrocution
Avant chaque branchement sur secteur, contrôlez le bon état du produit. Ne jamais utiliser le produit si vous détectez le moindre endommagement.
Protégez le câble secteur des bords tranchants, des contraintes mécaniques et des surfaces chaudes.
Retirez toujours la prise mâle de la prise murale avant de monter, démonter ou nettoyer le produit.
Débranchez le produit du réseau électrique s'il n'est pas utilisé pendant une période prolongée (par ex. vacances).
Avant le montage, vérifiez que la tension secteur correspond à la tension de service requise du produit (230 V\~ 50 Hz). Ne montez pas le produit si ce n'est pas le cas.
ATTENTION ! RISQUE DE BRÛLURES !
Vérifier que le produit est éteint et refroidi depuis au moins 15 min avant de le manipuler. Le produit peut dégager une forte chaleur.
La surface du produit, notamment les flexibles thermo-rétractables, deviennent très chauds pendant le fonctionnement.
RISQUE D'INCENDIE ! Le produit doit être monté à une distance d'au moins 1,0 m des objets éclairés. Un dégagement de chaleur excessif peut provoquer un incendie.
ATTENTION ! RISQUE DE BLES-
SURES ! Un verre de lampe en-
dommagé doit être remplacé avant
toute autre utilisation du produit.
Le produit doit être utilisé uniquement avec le ballast à LED intégré.
Le produit continue de consommer un faible taux de courant lorsqu'il est éteint mais qu'il reste branché au secteur. Pour éteindre complètement le produit, débranchez la fiche secteur 4 de la prise murale.
La fiche réseau doit être connectée à une prise murale pour maintenir le degré de protection (poussière / eau). La fiche réseau de HG04369-BS n'est appropriée que pour une utilisation à l'intérieur.
- Avant le montage
Remarque : veuillez retirer tous les emballages du produit.
Placezlespot 1 sur un support stable.
Utilisez la poignée 2 comme support.
□ Vérifiez la stabilité du spot 1.
Orientez le projecteur dans la direction désirée. Pour cela vous devez, si nécessaire, desserrer un peu la vis de l'articulation rotative 3. Dans ce cas, après réglage, resserrez la vis de l'articulation 3 pour que le spot 1 soit stable.
- Utilisation
□ Branchez la fiche secteur dans la prise murale.
Basculez l'interrupteur en position I, pour mettre le produit en marche.
Remarque :
- N'insérez la fiche secteur que dans une prise de courant appropriée IPX4 lorsque vous utilisez le produit à l'extérieur.
- La fiche secteur devrait être utilisée à l'intérieur en cas d'absence de prise de courant appropriée IPX4.
- Reliez l'appareil externe à la prise du spot
☐ Ouvrez le cache de la prise 6 au dos du produit.
Si nécessaire, reliez un autre appareil (voir ill.), en insérant sa prise secteur dans la prise murale 7.
☐ Refermez le cache de la prise 6 (pour HG04369-BS).
Pour HG04369-BS : refermez le dispositif de verrouillage 8.
Remarque : assurez-vous que l'appareil branché est équipé d'une prise secteur étanche.
Remarque : ne branchez pas d'appareil ayant une puissance totale > 2500 W. Risque d'incendie dans le cas contraire !
Pour HG04369 / HG04369-FR :
□ La prise du spot n'a que le degré de protection IPX4.
□ Ne branchez que la prise appropriée IPX4 pour l'extérieur.
RISQUE DE CHOC ÉLECTRIQUE ! De l'eau peut pénétrer dans le produit si une prise inappropriée est utilisée.
Pour HG04369-BS :
□ La prise du spot n'a que le degré de protection IPX4.
□ La prise ne peut être protégée de l'eau que si le cache est parfaitement fermé.
□ De l'eau peut pénétrer dans le produit si le cache n'est pas correctement fermé.
- Nettoyage et entretien
- Ne plongez jamais le produit dans l'eau ni dans d'autres liquides. Dans le cas contraire, le produit pourrait être endommagé.
Débrancher la fiche secteur 4 de la prise murale 7 et laisser le produit refroidir !
Nettoyez le produit, en particulier la cellule solaire, à l'aide d'un chiffon non pelucheux légèrement humide et d'un produit de nettoyage doux.
- Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composite.
Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.
Garantie
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
