PAAS A2 - LED-Strahler Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	LED-Strahler
Marke	Livarno Lux
Modell	PAAS A2
Betriebsspannung	230 V~ 50 Hz
Leistungsaufnahme	23 W
Leuchtmittel	1 × LED 22 W
Schutzklasse	I
Schutzart (Strahler)	IP54 (Schutz gegen Staub und Spritzwasser)
Schutzart (Steckdose)	IPX4 (Spritzwasserschutz)
Integrierte Steckdose	Ja, max. 2500 W für zwei Steckdosen
Abmessungen	233 x 169 x 105 mm (VDE/FR); 233 x 169 x 115 mm (BS)
Gewicht	max. 1620 g (VDE/FR); 1750 g (BS)
Maximale Projektionsfläche	233 x 212 mm
Verwendung	Innen- und Außenbereich (Steckdose nur für Außenbereich bei IPX4)
Besonderheiten	Integrierter Griff, Schalter, verstellbare Scharnierschraube, wasserdichter Steckdosendeckel, Verriegelungsvorrichtung (BS)
Lieferumfang	1 LED-Strahler, 1 Bedienungsanleitung
Garantie	3 Jahre
Pflege	Leicht angefeuchtetes, fusselfreies Tuch und mildes Reinigungsmittel
Sicherheit	Mindestabstand 1,0 m zu beleuchteten Objekten; nicht in die Lichtquelle blicken; vor Handhabung 15 Minuten warten
Entsorgung	Recycling gemäß örtlicher Vorschriften (Verpackung und Produkt)
Risikogruppe	2 (gefährliche optische Strahlung)

Häufig gestellte Fragen - PAAS A2 Livarno Lux

Wie installiere ich den Strahler?

Stellen Sie den Strahler 1 auf eine stabile Unterlage, verwenden Sie den Griff 2 als Stütze. Stecken Sie den Netzstecker 4 in eine geeignete Steckdose. Schalten Sie den Schalter 5 auf Position I, um einzuschalten.

Kann ich diesen Strahler im Freien verwenden?

Ja, der Strahler hat die Schutzart IP54 (Spritzwasserschutz). Für den Außeneinsatz muss die Steckdose IPX4 sein; wenn die Steckdose nicht geeignet ist, verwenden Sie den Netzstecker im Innenbereich.

Wie richte ich den Strahler aus?

Lockern Sie die Scharnierschraube 3, um den Strahler in die gewünschte Richtung auszurichten, und ziehen Sie sie dann wieder fest, um die Position zu fixieren.

Was ist die maximale Leistung der an der Steckdose angeschlossenen Geräte?

Die integrierte Steckdose unterstützt eine maximale Gesamtleistung von 2500 W. Überschreiten Sie diesen Wert nicht, um Brandgefahr zu vermeiden.

Was tun bei LED-Fehlfunktion?

Die LEDs können nicht vom Benutzer ausgetauscht werden. Wenn sie das Ende ihrer Lebensdauer erreicht haben, wenden Sie sich an einen qualifizierten Elektriker oder entsorgen Sie das Produkt.

Wie reinige ich den Strahler?

Ziehen Sie den Stecker des Strahlers und lassen Sie ihn abkühlen. Reinigen Sie ihn mit einem leicht angefeuchteten, fusselfreien Tuch und einem milden Reinigungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Welcher Sicherheitsabstand ist einzuhalten?

Der Strahler muss in einem Abstand von mindestens 1,0 Meter zu beleuchteten Objekten montiert werden, um Brandgefahr zu vermeiden.

Verbraucht der Strahler auch ausgeschaltet Strom?

Ja, der Strahler verbraucht weiterhin einen geringen Strom, wenn er ausgeschaltet, aber eingesteckt ist. Um ihn vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose.

Kann ich die LEDs selbst austauschen?

Nein, die LEDs können nicht vom Benutzer ausgetauscht werden. Jegliche Reparaturversuche durch den Benutzer werden nicht empfohlen und führen zum Garantieverlust.

Wie lange beträgt die Garantie?

Das Produkt hat eine 3-jährige Garantie ab dem Kaufdatum. Bewahren Sie den Kassenbon als Kaufnachweis auf.

BEDIENUNGSANLEITUNG PAAS A2 Livarno Lux

Bedienungs- und Sicherheitshinweise

CZ

LED PRACOVNÍ REFLEKTOR

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 25

HG04369 1 2 3 4 5 6 7

HG04369-FR 1 2 3 4 5 6 7

HG04369-BS 1 2 3 4 5 6 7 8

Beschermingsklasse: I

Gewicht: max. 1620 g (VDE, FR), 1750 g (BS)

Legende der verwendeten Piktogramme......Seite 26

Einleitung......Seite 26

Bestimmungsgemäße Verwendung......Seite 26

Teilebeschreibung......Seite 26

Technische Daten......Seite 26

Lieferumfang......Seite 27

Allgemeine Sicherheitshinweise......Seite 27

Vor der Montage......Seite 28

Gebrauch......Seite 28

Externes Gerät an die Steckdose des Spots anschließen......Seite 28

Reinigung und Pflege......Seite 29

Entsorgung......Seite 29

Garantie......Seite 29

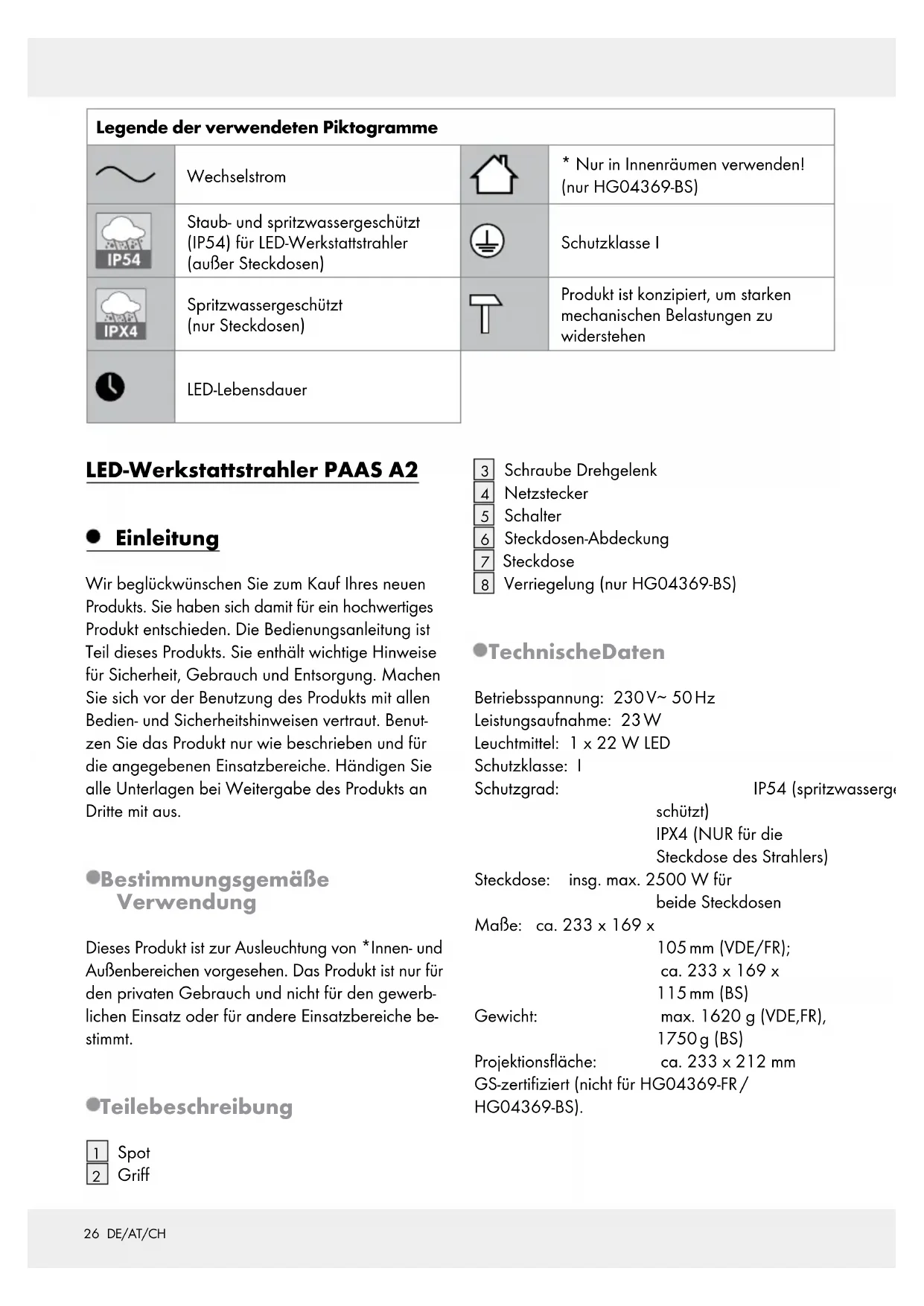

Legende der verwendeten Piktogramme
	Wechselstrom		* Nur in Innenräumen verwenden! (nur HG04369-BS)
	Staub- und spritzwassergeschützt (IP54) für LED-Werkstattstrahler (außer Steckdosen)		Schutzklasse I
	Spritzwassergeschützt (nur Steckdosen)		Produkt ist konzipiert, um starken mechanischen Belastungen zu widerstehen
	LED-Lebensdauer

LED-Werkstattstrahler PAAS A2

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist zur Ausleuchtung von *Innen- und Außenbereichen vorgesehen. Das Produkt ist nur für den privaten Gebrauch und nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

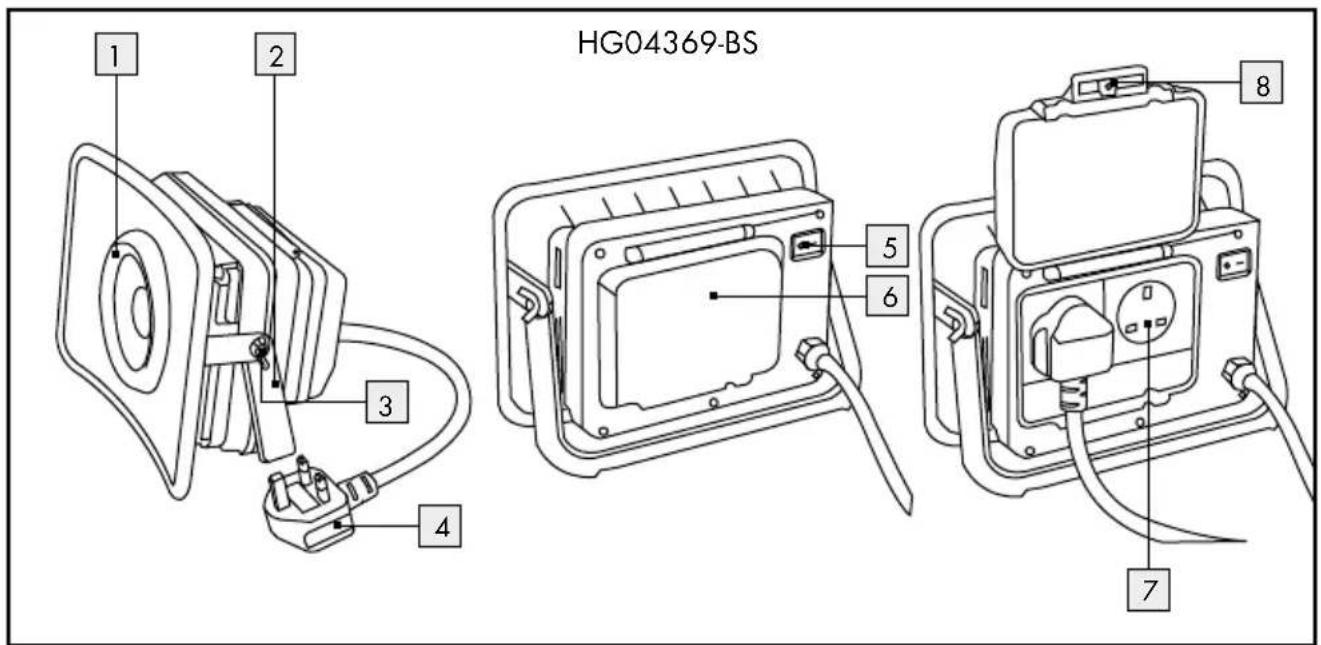

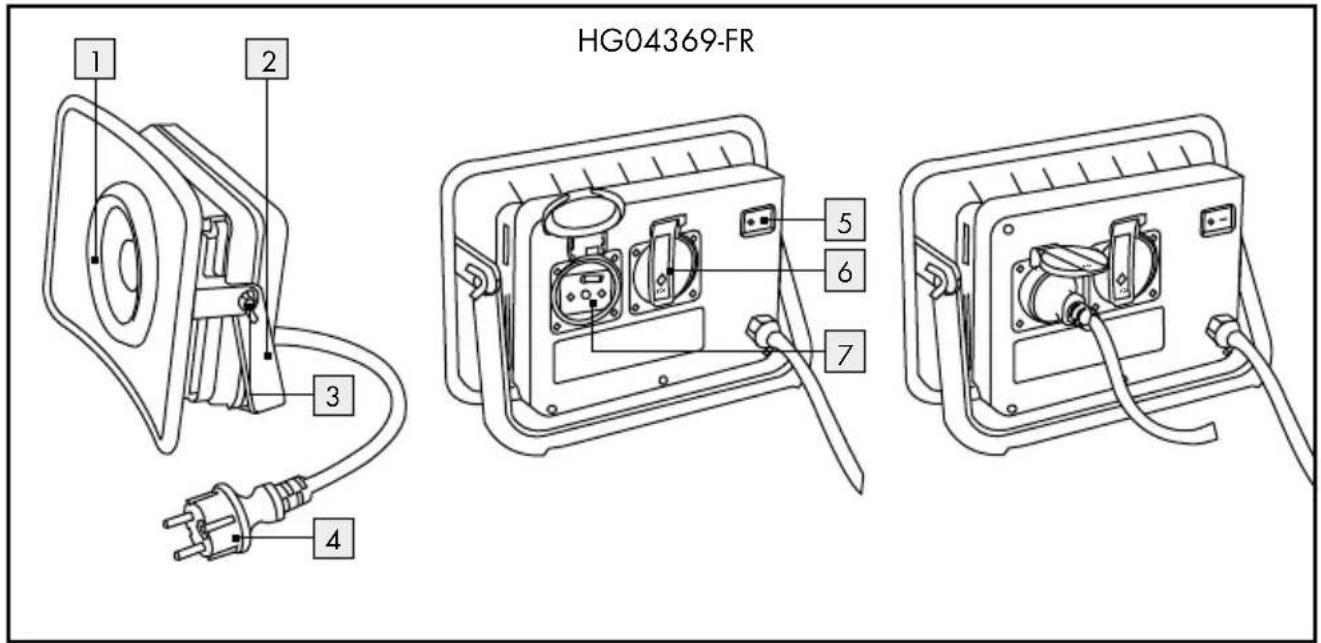

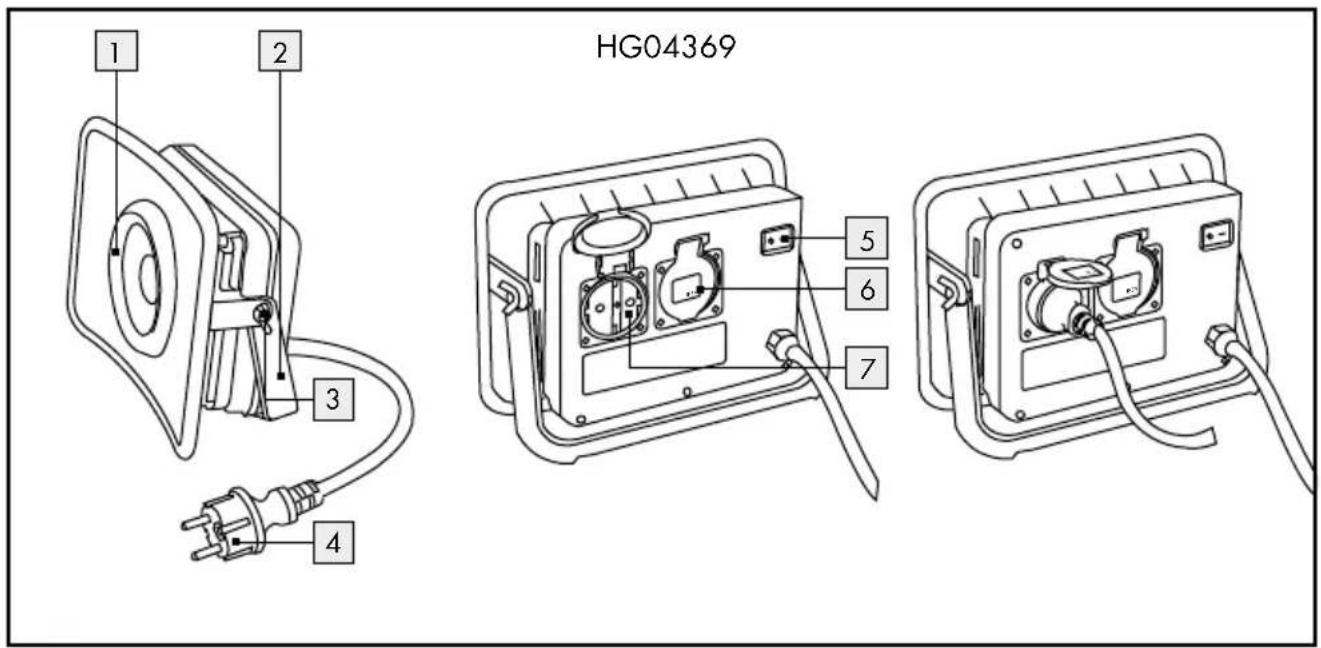

Teilebeschreibung

1 Spot 2 Griff

3 Schraube Drehgelenk
4 Netzstecker
5 Schalter
6 Steckdosen-Abdeckung
7 Steckdose
8 Verriegelung (nur HG04369-BS)

TechnischeDaten

Betriebsspannung: 230V\~50Hz

Leistungsaufnahme: 23 W

Leuchtmittel: 1 x 22 W LED

Schutzklasse: I

Schutzgrad: IP54 (spritzwasserge)

schützt)

IPX4 (NUR für die

Steckdose des Strahlers)

Steckdose: insg. max. 2500 W für

beide Steckdosen

Maße: ca. 233 x 169 x

105 mm (VDE/FR);

ca. 233 × 169 ×

115mm(BS)

Gewicht: max. 1620 g (VDE,FR),

1750g (BS)

Projektionsfläche: ca. 233 x 212 mm

GS-zertifiziert (nicht für HG04369-FR/

HG04369-BS).

Risikogruppe 2

Vorsicht! Gefährliche optische Strahlungen könnten von diesem Produkt ausgehen. Nicht in den Strahl blicken. Dies könnte schädlich für das Auge sein.

Produkt getestet gemäß EN62471

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts.

1 LED-Werkstatt-Scheinwerfer 1 Bedienungsanleitung

Allgemeine Sicherheitshinweise

MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT ALLEN BEDIEN-UND SICHERHEITSHINWEISEN VERTRAUT! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ ERSTICKUNGSGEFAHR! Kinder können mitgelieferte Kleinteile (z. B. Schrauben) verschlucken und daran ersticken. Halten Sie Kinder während der Montage vom Arbeitsbereich fern.
- Dieses Produkt enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht durch den Benutzer ausgetauscht werden.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, müssen sie durch einen qualifizierten Elektriker repariert werden, ansonsten muss das Produkt entsorgt werden.
Das äußere flexible Kabel dieses Produkts kann nicht ersetzt werden; wenn das Kabel beschädigt ist, muss das Produkt entsorgt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Schützen Sie die Netzleitung vor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.
Ziehen Sie vor der Montage, der Demontage und der Reinigung die Netzanschlussleitung aus der Steckdose.
Trennen Sie das Produkt vom Stromnetz, wenn Sie es längere Zeit nicht verwenden (z. B. Urlaub).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (230 V\~ 50 Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist.

VORSICHT! VERBRENNUNGSGEFAHR!

Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 Min. abgekühlt ist, bevor Sie es berühren. Das Produkt kann eine große Hitze entwickeln.

Die gesamte Produktoberfläche, insbesondere die Schrumpfschläuche, werden während des Betriebs sehr heiß.

BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 1,0 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
VORSICHT! VERLETZUNGSGE- FAHR! Ein beschädigtes Lampen- glas ist vor einer weiteren Benutzung des Produkts zu ersetzen.
Das Produkt ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Das Produkt nimmt auch dann noch eine geringe Leistung auf, wenn das Produkt zwar ausgeschaltet ist, aber mit der Stromversorgung verbunden ist. Zum vollständigen Ausschalten entfernen Sie den Netzstecker 4 aus der Steckdose.
Der Netzstecker muss mit einer Steckdose verbunden werden, um den Schutzgrad (Staub / Wasser) aufrecht zu erhalten. Der Netzstecker von HG04369-BS eignet sich nur für den Gebrauch im Innenraum.

- Vor der Montage

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

Stellen Sie den Spbt auf eine stabile Unterlage. Benutzen Sie den Griff 2 als Ständer.
Überprüfen Sie die Stabilität des Spots.
Richten Sie den Spot in die gewünschte Richtung aus. Hierzu müssen Sie unter Umständen die Schraube des Drehgelenks 3 ein wenig lösen. Ziehen Sie nach der Ausrichtung in jedem Fall die Schraube des Drehgelenks 3 wieder fest, damit der Spot 1 stabil steht.

- Gebrauch

□ Stecken Sie den Netzstecker in die Steck-dose.
Drücken Sie den Schal ^5 in die Position I, um das Produkt einzuschalten.

Hinweise:

• Stecken Sie den Netzstecker nur in die entsprechende IPX4-Steckdose, wenn Sie das Produkt im Außenbereich verwenden.
• Der Netzstecker sollte für den Innenbereich verwendet werden, wenn keine entsprechende IPX4-Steckdose vorhanden ist.

- Externes Gerät an die Steckdose des Spots anschließen

☐ Öffnen Sie die Steckdosen-Abdeckung auf der Produktrückseite.
☐ Schließen Sie, falls gewünscht, ein weiteres Gerät an (s. Abb.), indem Sie dessen Netzstecker in die Steckdose 7 stecken.
☐ Schließen Sie die Steckdosen-Abdeckung (für HG04369-BS).
☐ Für HG04369-BS: Schließen Sie die Verriegelung 8.
Hinweis: Vergewissern Sie sich, dass das angeschlossene Gerät über einen wasserdichten Netzstecker verfügt.
Hinweis: Schließen Sie kein Gerät mit einer Gesamtleistung > 2500 W an. Ansonsten besteht Brandgefahr!

Für HG04369/HG04369-FR:

☐ Die Steckdose des Spots ist nur IPX4-geschützt.
□ Stecken Sie nur den entsprechenden IPX4-Stecker für den Außenbereich ein.
STROMSCHLAGGEFAHR! Wasser kann in das Produkt eindringen, wenn der falsche Stecker verwendet wird.

Für HG04369-BS:

☐ Die Steckdose ist nur IPX4-geschützt.
Die Steckdose kann nur vor Wasser geschützt werden, wenn die Abdeckung vollständig geschlossen ist.
Wasser kann in das Produkt eindringen, wenn die Abdeckung nicht richtig geschlossen ist.

- Reinigung und Pflege

Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
Ziehen Sie den Netzstecker aus der Steck-dose 7 und lassen Sie das Produkt abkühlen!
☐ Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn esausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG04369-FR

Version: 10/2018

Last Information Update · Stav informací · Version des informations

Stand van de informatie · Stand der Informationen: 08 / 2018

Ident.-No.: HG04369/-FR082018-CZ/BE
