NÁVOD K OBSLUZE STV 50 F1 SILVERCREST
- Určené použití 71
- Obsah balení 71 3. Přehled 71
- Technické údaje 72
4.1 Požadavky na informace 72
- Bezpečnostní pokyny 72 6. Ochrana autorských práv 76 7. Dříve než začnete 77
7.1 Vybalení 77 7.2 Montáž 77
- Začínáme 77
8.1 Zapínání a vypínání ventilátoru 77 8.2 Nastavení rychlosti ventilátoru 78 8.3 Nastavení časovače 78 8.4 Oscilace 78
- Údržba/čištění 78
- Předpisy na ochranu životního prostředí a informace o likvidaci 79 11. Prohlášení o shodě 79
- Informace o záruce a servisu 80
Blahopřejeme!
Zakoupením sloupového ventilátoru SilverCrest STV 50 F1 (dále v textu označovaný jako ventilátor) jste si vybrali jakostní výrobek.
Před prvním použitím se seznamte s principem, na němž ventilátor pracuje, a pozorně si přečtěte tyto provozní pokyny. Dbejte na dodržování bezpečnostních pokynů a ventilátor používejte výhradně v souladu s provozními pokyny a podle doporučovaného využití.
Tyto provozní pokyny si uložte na bezpečné místo. Pokud ventilátor předáte někomu dalšímu, nezapomeňte mu předat i všechny související dokumenty.
1. Určené použití
Ventilátor je určen k cirkulaci studeného vzduchu. Tento ventilátor se nesmí používat v exteriéru ani v tropickém podnebí. Ventilátor není určen pro firemní nebo komerční použití. Používejte ho pouze v domácnostech k soukromým účelům. Jiné využití je v rozporu s určením. Tento ventilátor splňuje všechny příslušné standardy a nařízení související s certifikátem shody CE. Veškeré změny provedené na ventilátoru, které nejsou doporučeny výrobcem, mohou znamenat, že zařízení již těmto standardům nebude vyhovovat. Výrobce není odpovědný za jakékoli škody nebo závady způsobené těmito úpravami. Používejte pouze příslušenství doporučené výrobcem.
Dodržujte předpisy a zákony platné v zemi použití.
2. Obsah balení
Sloupový ventilátor SilverCrest STV 50 F1, 2dílný podstavec, upevňovací matice, tato uživatelská příručka
3. Přehled
Tato uživatelská příručka má rozkládací obálku. Na její vnitřní straně je vyobrazení ventilátoru s očíslovanými prvky. Významy číslic jsou následující:
1 Sloupový ventilátor 2 Otočný přepínač (vypínání/zapínání/nastavení časovače) 3 Tlačítko 3 - vysoká rychlost 4 Tlačítko 2 - střední rychlost 5 Tlačítko OSC (oscilační pohyb) 6 Tlačítko 1 - nízká rychlost 7 Tlačítko OFF - vypínání 8 Podstavec (sestává z dílů 9 a 10) 9 Přední polovina podstavce 10 Zadní polovina podstavce 11 Prohlubeň pro napájecí kabel
12 Plastový výstupek 13 Napájecí kabel 14 Upevňovací matice (pro podstavec)
4. Technické údaje
| Vstrupné napěti | 220 - 240 V- (stř.), 50 Hz |
| Přikon | 50 W |
| Bezpečnostné třida II / | ☐ |
| Rozměry (Š x V x H) cca 24 x 76 x | 24 cm |
| Hmotnost cca 2,4 kg | |
Technické údaje a vzhled mohou být předmětem změny bez předchozího upozornění.
| Informace, které se vztahuji k modelu(üm): SilverCrest STV 50 F1, IAN 353126_2007 |
| Popis | Symbol | Hodnota |
| Maximální průtok ventilátoru F 5,2 | 1 m | | 3/ min |
| Přikon ventilátoru P 41,5 W | | | |
| Provozní hodnota SV 0,13 (m | | | 3/ min) / W |
| Přikon v pohotovostním režimu | PSB | -- | W |
| Přikon pri vypnutí P | OFF | 0 | W |
| Hladina akustického vykonu ventilátoru | LWA | 61,75 | dB(A) |
| Maximální rychlost prouděné vzduchu | c | 2,38 | m/s |
| Typický príkon | Q | 13,28 | kWh/a |
| Norma pro měřeni provozníhodnoty | IEC 60879:1986 (opr.1992) |
| Kontaktní adresa pro další informace | TARGA GmbH, Coesterweg 45, 59494 Soest, NěMECKO |
5. Bezpečnostní pokyny
Před prvním použitím ventilátoru si přečtěte níže uvedené poznámky a dbejte na všechna upozornění, a to i v případě, že máte s používáním elektronických zařízení zkušenosti. Tyto
bezpečnostní a provozní pokyny si uložte na bezpečné místo k pozdějšímu nahlédnutí. Pokud ventilátor prodáte nebo jej předáte dál, předejte současně i tuto příručku.
NEBEZPEČÍ! Tento symbol a nápis „Nebezpečí“ vás upozorní na potenciálně nebezpečnou situaci. Pokud ho budete ignorovat, může dojít k vážnému poranění či dokonce úmrtí.
VAROVÁNÍ! Tento symbol a nápis „Varování“ označuje důležité informace pro bezpečné používání výrobku a bezpečnost uživatelů.
VÝSTRAHA! Tento symbol a nápis „Výstraha“ znázorňuje důležité pokyny týkající se ochrany před poškozením majetku.
Tento symbol označuje další informace na dané téma.
Střídavé napětí
NEBEZPEČÍ! Osobní bezpečnost
Tento ventilátor mohou používat děti staré 8 let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo podobné osoby s nedostatkem znalostí či zkušeností za předpokladu, že budou pod dohledem nebo dostaly pokyny týkající se správného použití ventilátoru a jsou si vědomy souvisejících rizik. Nedovolte dětem, aby si s ventilátorem hrály. Výrobek nesmí čistit nebo udržovat děti bez dozoru. Obalové materiály uchovávejte mimo dosah dětí. Hrozí nebezpečí udušení.
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!
- Výrobek chraňte před deštěm, vlhkostí a stříkající vodou. Nikdy jej neponořujte do vody ani do jiných tekutin!
- Pokud se do zařízení dostane tekutina, okamžitě odpojte síťovou vidlici. Před dalším použitím jej nechte zkontrolovat odborníkem.
- Zařízení nikdy neobsluhujte mokrýma rukama.
- Pokud je výrobek ve vodě nebo v jiné tekutině, nedotýkejte se ho a vytáhněte vidlici ze síťové zásuvky.
- Výrobek nepoužívejte, pokud je poškozena síťová vidlice nebo napájecí kabel, pokud výrobek nefunguje správně, spadl do vody, spadl na zem nebo nese jiné známky poškození. V takovém případě se obraťte na odborníka se žádostí o opravu.
- Napájecí kabel připojte pouze do správně nainstalované a snadno přístupné zásuvky, jejíž síťové napětí odpovídá údajům v odstavci „Technické údaje". Zásuvka proto musí být po připojení kdykoli snadno přístupná.
- Ověřte si, že napájecí kabel není poškozen ostrými hranami nebo horkými místy.
- Při používání výrobku se ujistěte, že napájecí kabel není žádným způsobem zaseknutý nebo stlačený.
- Gril není zcela odpojen od sítě ani po vypnutí. Chcete-li jej od sítě zcela odpojit, vytáhněte vidlici napájecího kabelu ze zásuvky. Vždy uchopte vidlici, netahejte za kabel.
- Vidlici kabelu vytáhněte ze síťové zásuvky:
Pokud vznikne problém, pokud výrobek nepoužíváte, při instalaci, před čištěním výrobku, pokud se blíží bouřka.
- Nikdy se nepokoušejte výrobek sami opravit. V případě problému výrobek vypněte, odpojte síťovou vidlici a kontaktujte náš zákaznický servis.
- Pokud je napájecí kabel tohoto výrobku poškozen, jeho výměnu musí provést výrobce, jeho zákaznický servis či obdobně kvalifikovaná osoba, aby se předešlo možnému nebezpečí.
VAROVÁNÍ! Nebezpečí poranění!
- Pokud je zařízení zapnuto, nevkládejte do něj prsty ani jiné předměty.
- Výrobek nepoužívejte v blízkosti výbušných nebo hořlavých materiálů.
- Pokud je zařízení zapnuto, nepřibližujte své vlasy, oděv a jiné předměty k ochranné mřížce.
- Pokud se výrobek používá, nepohybujte s ním.
VÝSTRAHA! Poškození zařízení!
- Tento výrobek není určen k provozu s externím časovačem nebo samostatným dálkovým systémem ovládání.
- Výrobek nikdy nepokládejte na horkou plochu (např. na varnou desku), do blízkosti zdrojů tepla nebo otevřeného ohně.
- Používejte pouze originální příslušenství.
- Zařízení nezavěšujte ani nepřipevňujte ke stěně.
- Používejte jej pouze na rovných a stabilních plochách.
- Produkt nikdy nepoužívejte v blízkosti hořlavých materiálů, například záclon. Mezi výrobkem a hořlavými materiály ponechte vzdálenost nejméně 50 cm.
Ventilátor nevystavujte přímým zdrojům tepla (např. topným tělesům), přímému slunečnímu záření ani silným zdrojům umělého světla. Zařízení nesmí být vystaveno rozstřikované či kapající vodě nebo abrazivním kapalinám. Výrobek nepoužívejte v blízkosti vody. Zvlášť důležité je, že se výrobek nikdy nesmí ponořit do vody (do jeho blízkosti neumísťujte žádné předměty naplněné vodou, například nápoje, vázy apod.). Dbejte na to, aby výrobek nebyl vystaven nadměrným nárazům nebo vibracím. Do zařízení nevkládejte žádné předměty.
Veškerý obsah tohoto uživatelského návodu je chráněn autorským právem a čtenáři slouží pouze k informačním účelům. Kopírování dat a informací bez předchozího výslovného písemného schválení ze strany autora je přísně zakázáno. To se týká i jakéhokoli komerčního využití tohoto obsahu a informací. Všechny texty a obrázky jsou aktuální k datu vytištění. Údaje podléhají změnám bez předchozího upozornění.
7. Dříve než začnete
7.1 Vybalení
- Výrobek vyjměte z obalu.
- Odstraňte veškerý obalový materiál. Zkontrolujte obsah balení, zdali nic nechybí. Pokud by některé položky chyběly, ihned se obraťte na zákaznický servis.
7.2 Montáž
Obr. A: Spojte přední (9) a zadní díl (10) podstavce (8). Obr. B: Nejprve odeberte upevňovací matici (14). Poté do podstavce (8) zasuňte závit umístěný na spodní straně ventilátoru (1). Dbejte na to, aby byl napájecí kabel (13) protažen přes prohlubeň (11) tak, aby byl zcela natažen a nebyl navinut. Stačí, když napájecí kabel (13) umístíte lehkým otočením pod plastovým výstupkem (12) do prohlubně pro kabel (11). Poté na závit nasroubujte upevňovací matici (14). Upevňovací matici (14) utáhněte rukou.
8. Začínáme

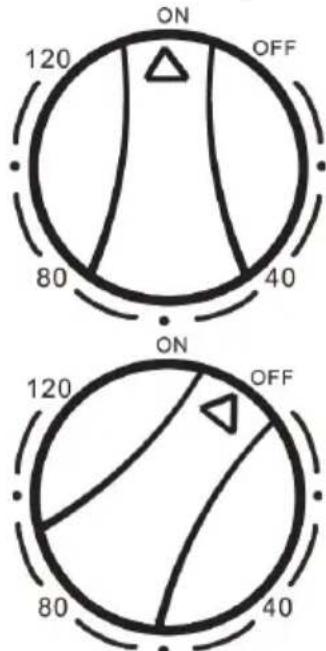

8.1 Zapínání a vypínání ventilátoru
Při zahájení používání ventilátoru postupujte takto:
- Vyberte místo s ohledem na bezpečnostní pokyny v kapitole 5.
- Ventilátor postavte na pevnou stabilní plochu. Vidlici napájecího kabelu zapojte do správně nainstalované elektrické zásuvky.
- Chcete-li zařízení zapnout, otočte přepínač (2) do polohy ON.
- Chcete-li zařízení vypnout, otočte přepínač (2) do polohy OFF.
8.2 Nastavení rychlosti ventilátoru
Nízká rychlost: Stiskněte tlačítko 1 (6), až zaklapne. Střední rychlost: Stiskněte tlačítko 2 (4), až zaklapne. Vysoká rychlost: Stiskněte tlačítko 3 (3), až zaklapne. - Chcete-li cirkulaci vzduchu zastavit, stiskněte tlačítko OFF (7).

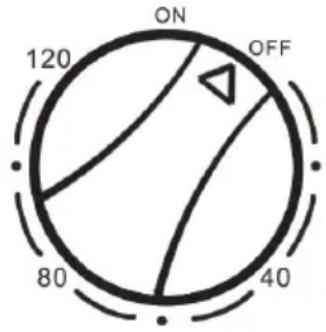

8.3 Nastavení časovače
Funkci časovače TIMER lze použít k naprogramování provozní doby s intervalem 0 až 120 minut.
- Chcete-li časovač TIMER aktivovat, otočte přepínač (2) do polohy mezi hodnotou 0 a 120 minut. Přístroj se zapne.
- Pamatujte si, že přesné nastavení na minuty není možné.
- Chcete-li časovač TIMER vypnout, otočte přepínač (2) do polohy OFF.
8.4 Oscilace
Ventilátor může provádět vodorovný pohyb (oscilace):
Stiskem tlačítka OSC (5) do polohy MOVE se zapne oscilační pohyb. - Chcete-li oscilace vypnout, stiskněte tlačítko OSC (5) znovu. Tlačítko OSC (5) se vrátí do horní polohy STOP.
9. Údržba/čištění
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!
- Před čištěním odpojte ventilátor od sítě.
- Ventilátor při čištění nikdy neponořujte do vody.
- Přímo do ventilátoru nedávejte vodu ani čisticí prostředek.
V případě jakéhokoli poškození ventilátoru je nutná oprava - např. když dojde k poškození jeho krytu, vniknutí tekutiny nebo předmětů nebo pokud byl ventilátor vystaven dešti a vlhkosti. Oprava je nutná také v případě, kdy zařízení nefunguje normálním způsobem, nebo když došlo k jeho upuštění. Pokud zaznamenáte dým, neobvyklé zvuky nebo zápach, ventilátor okamžitě odpojte od napájení. Ventilátor se v takovém případě nesmí dále používat, dokud nebude prověřen pracovníkem autorizovaného servisu. Všechny servisní práce musí provádět kvalifikovaný servisní technik. Kryt ventilátoru nikdy neotvírejte.
Větší usazeniny prachu lze odstranit vysavačem. K čištění ventilátoru používejte pouze čistý mírně navlhčený hadřík. Nikdy nepoužívejte agresivní kapaliny. V případě značného znečištění přidejte na navlhčenou tkaninu trochu čisticího prostředku. - Ochrannou mřížku lze vyčistit také měkkým kartáčem.
Pokud je výrobek označen symbolem přeškrtnutého kontejneru, vztahuje se na něj evropská směrnice 2012/19/EU. Veškeré elektrické a elektronické přístroje musí být likvidovány odděleně od domácího odpadu v oficiálních likvidačních střediscích.
Správná likvidace starých zařízení přechází škodám na životním prostředí nebo na vašem zdraví.
Podrobnější informace o správné likvidaci můžete získat na obecním úřadě, ve středisku pro recyklaci nebo v obchodě, ve kterém jste si zařízení zakoupili.
Veškerý obalový materiál likvidujte s ohledem na životní prostředí. Lepenkové obaly lze vložit do kontejnerů pro recyklaci papíru nebo odevzdat k recyklaci ve veřejných sběrnách. Veškeré fólie nebo plasty, které obal obsahuje, je třeba odevzdat k likvidaci ve veřejné sběrně.
Při likvidaci obalového materiálu mějte prosím na paměti jeho označení. Je opatřen zkratkami (a) a číslicemi (b) s následujícími významy:
1-7: plasty / 20-22: papír a lepenka / 80-98: kompozitní materiály.
Výrobek je recyklovatelný, vztahuje se na něj rozšířená odpovědnost výrobce a je shromažďován samostatně.
11. Prohlášení o shodě
Tento výrobek splňuje požadavky příslušných evropských a národních směrnic. Osvědčení o shodě je přiloženo. Výrobce má příslušná prohlášení a dokumentaci.
Úplné znění Prohlášení o shodě pro EU je k dispozici ke stažení na této adrese:
Záruka TARGA GmbH
Vážená zákaznice, vážený zákazníku,
Na přístroj obdržíte záruku 3 roky od data nákupu. V případě závad na tomto produktu můžete vůči prodávajícímu uplatnit svá zákonná práva. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční lhůta začíná datem zakoupení. Dobře si prosím uschovejte originál pokladního dokladu. Tento doklad potřebujete k prokázání nákupu. Dojde-li do tří let od data zakoupení tohoto výrobku k materiálové nebo výrobní vadě, pak výrobek dle naší volby bezplatně opravíme nebo vyměníme.
Záruční lhůta a zákonné nároky z vad
Záruční lhůta se plněním neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození a závady, které se vyskytují již při zakoupení, musí být nahlášeny ihned po vybalení. Opravy po uplynutí záruční doby jsou zpoplatněny.
Rozsah záruky
Přístroj byl pečlivě vyroben dle nejpřísnějších kvalitativních směrnic a před dodáním svědomitě zkontrolován. Záruční plnění platí pro materiálové a výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny normálnímu užívání a mohou být proto považovány za opotřebované součástky, nebo jsou zhotoveny pro poškození na rozbitných částech, např. spínačích, akumulátorech nebo ze skla. Záruku není možno uplatnit, je-li výrobek poškozen, neodborně používán nebo udržován. Pro řádné užívání výrobku musí být přesně dodrženy všechny pokyny uvedené v návodech. Účelům použití a postupům, které návod k použití nedoporučuje nebo před nimiž varuje, je třeba se vyhnout. Výrobek je určen pouze pro soukromé a ne pro průmyslové využití. Záruční plnění zaniká při zneužití nebo neodborném použití, použití síly při zásahu, který nebyl proveden naším autorizovaným servisem. Opravou nebo výměnou výrobku nezačíná nová záruční doba.
Vyřizování záručního plnění
Abychom zajistili rychlé zpracování vaší záležitosti, postupujte dle následujících pokynů:
- Před uvedením vašeho výrobku do provozu si prosím přečtěte přiloženou dokumentaci. Pokud by došlo k problému, který není tímto způsobem možno vyřešit, obraťte se prosím na naši zákaznickou linku.
- Pro veškeré požadavky z vaší strany si připravte pokladní doklad a číslo výrobku, popř. je-li k dispozici, i sériové číslo jako doklad o koupi.
- Pro případ, že není možné telefonické řešení, zahájí naše zákaznická linka v závislosti na příčině chyby další servisní postup.
Servis
Telefon: 800 143 873
E-mailový:
targa@lidl.cz
IAN: 353126_2007
Výrobce:
Uvědomte si, prosím, že následující adresa není adresou servisu. Nejprve kontaktujte výše uvedené servisní místo.
TARGA
GmbH
Coesterweg 45
59494 Soest
NĚMECKO
Obsah
- Určené použití 83
- Obsah balení 83
- Přehled 83
- Technické parametry 84
4.1 Informace požadavky 84
- Bezpečnostní pokyny 84
- Autorská práva 88
- Než začnete 88
7.1 Odbalení 88
7.2 Montáž 89
- Začínáme 89
8.1 Zapnutí a vypnutí ventilátoru 89
8.2 Nastavení otáček ventilátoru 89
8.3 Nastavení časovače 89
8.4 Výkyv 90
Koupí stojanového ventilátoru SilverCrest STV 50 F1, dále jen ventilátor, jste si vybrali kvalitní výrobek. Před jeho prvním použitím se seznamte s používáním ventilátoru a pozorně si přečtěte tento návod k obsluze. Dodržujte bezpečnostní pokyny a používejte ventilátor pouze tak, jak je uvedeno v návodu k obsluze a pro dané aplikace.
Návod k obsluze uložte na bezpečném místě. Pokud ventilátor prodáte někomu jinému, předejte s ním i všechny příslušné dokumenty.
1. Určené použití
Dodržujte předpisy a zákony platné v zemi použití.
2. Obsah balení
Stojanový ventilátor SilverCrest STV 50 F1
- 2-dílný stojan
- Upevňovací matice
- Tento návod k použití
3. Přehled
4. Technické parametry
| Vstrupné napătie | 220 - 240 V- (AC), 50 Hz |
| Spotreba el. energia 50 W | |
| Bezpečnostrá trieda II / | ☐ |
| Rozmery (Š x V x H) pribl. 24 x 76 x 24 cm |
| Hmotnost' pribl. 2,4 kg | |
| Informação na identificáciu modelov, s ktorými tieto informação suvisia: SilverCrest STV 50 F1, IAN 353126_2007 |
| Popis | Symbol | Hodnota |
| Max. prietok ventilatóra F 5,21 m | | | 3/min |
| Príkon ventilatóra P 41,5 W | | | |
| Servisné hodnota SV 0,13 (m | | | 3/min) / W |
| Spatreba energia v pohotovostnom režime | PSB | - | - |
| Spatreba energia pri vypnutí | POFF | 0 | W |
| Ároveř akustického vykonu ventilatóra | LWA | 61,75 | dB(A) |
| Max. rychlosť vzduchu | c 2,38 m/s | | |
| Sezónna spotreba energia | Q | 13,28 | kWh/a |
| Norma merania pre určenie servisnej hodnoty | IEC 60879:1986 (úpr. 1992) |
| Kontaktná adresa pre d'alsie informatácie | TARGA GmbH, Coesterweg 45, 59494 Soest, NEMECKO |
5. Bezpečnostní pokyny
Pokud ventilátor používáte poprvé, přečtěte si příslušné pokyny a respektujte všechna varování, i když jste se již seznámili s používáním různých elektronických zařízení. Návod uložte na bezpečném místě pro pozdější použití. Pokud ventilátor
NEBEZPEČENSTVO! Osobná bezpečnosť
NEBEZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom!
- Obrázok A: Spojte prednú (9) a zadnú (10) polovicu stojana (8).
- Obrázok B: Najprv odoberte upevňovaciu maticu (14). Potom prestrčte závit v spodnej časti stĺpového ventilátora (1) cez stojan (8). Napájací kábel (13) musí viesť cez zárez pre napájací kábel (11) tak, aby ho celý vyplnil a samotný napájací kábel (13) sa nepoškodil. Urobte to umiestnením napájacieho kábla (13) do zárezu pre napájací kábel (11) a jeho miernym otočením pod plastovou špičkou (12). Následne zaskrutkujte upevňovaciu maticu (14) na závit. Rukou dotiahnite upevňovaciu maticu (14).
8. Začíname
8.1 Zapnutie a vypnutie ventilátora
Začnite používať ventilátor nasledujúcim spôsobom:
Nízke otáčky ventilátora: Stlačte tlačidlo 1 (6), pokým sa nezaistí. Stredné otáčky ventilátora: Stlačte tlačidlo 2 (4), pokým sa nezaistí. Vysoké otáčky ventilátora: Stlačte tlačidlo 3 (3), pokým sa nezaistí. Cirkuláciu vzduchu zastavíte stlačením tlačidla OFF (7).
8.3 Nastavenie časovača
NEBEZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom!
Pred čistením odpojte ventilátor z elektrickej siete. - Nikdy nečistite ventilátor ponorením do vody. - Nikdy nenanášajte vodu ani čistiaci prostriedok priamo na ventilátor.
Pri likvidácii obalového materiálu si na ňom všimnite označenia. Na štítku sú označené skratky (a) a čísla (b), a ich význam je nasledovný:
1 - 7: plast / 20 - 22: papier a kartón / 80 - 98: kompozitné materiály.
Výrobok je recyklovateľný, vzťahuje sa naň rozšírená zodpovednosť výrobcu a podlieha samostatnému zberu.
Vážená zákazníčka, vážený zákazník,
Na tento prístroj máte trojročnú záruku od dátumu nákupu. V prípade nedostatkov tohto výrobku máte voči jeho predajcovi zákonné práva. Tieto zákonné práva nie sú obmedzené našou zárukou, ktorá je uvedená ďalej.
Záručné podmienky
Záručná doba a zákonné nároky z titulu chyby
