NÁVOD K OBSLUZE UMAP 12000 B2 ULTIMATE SPEED

Návod k obsluze a bezpečnostní pokyny Originální návod k obsluze

SK

MOBILNÝ ŠTARTOVACÍ ZDROJ S POWERBANKOU

Návod na obsluhu a bezpečnostné upozornenia Originálny návod na obsluhu

DK

STARTHJÆLP TIL BIL MED POWERBANK

Než začnete čist tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemí zařizení.

PL

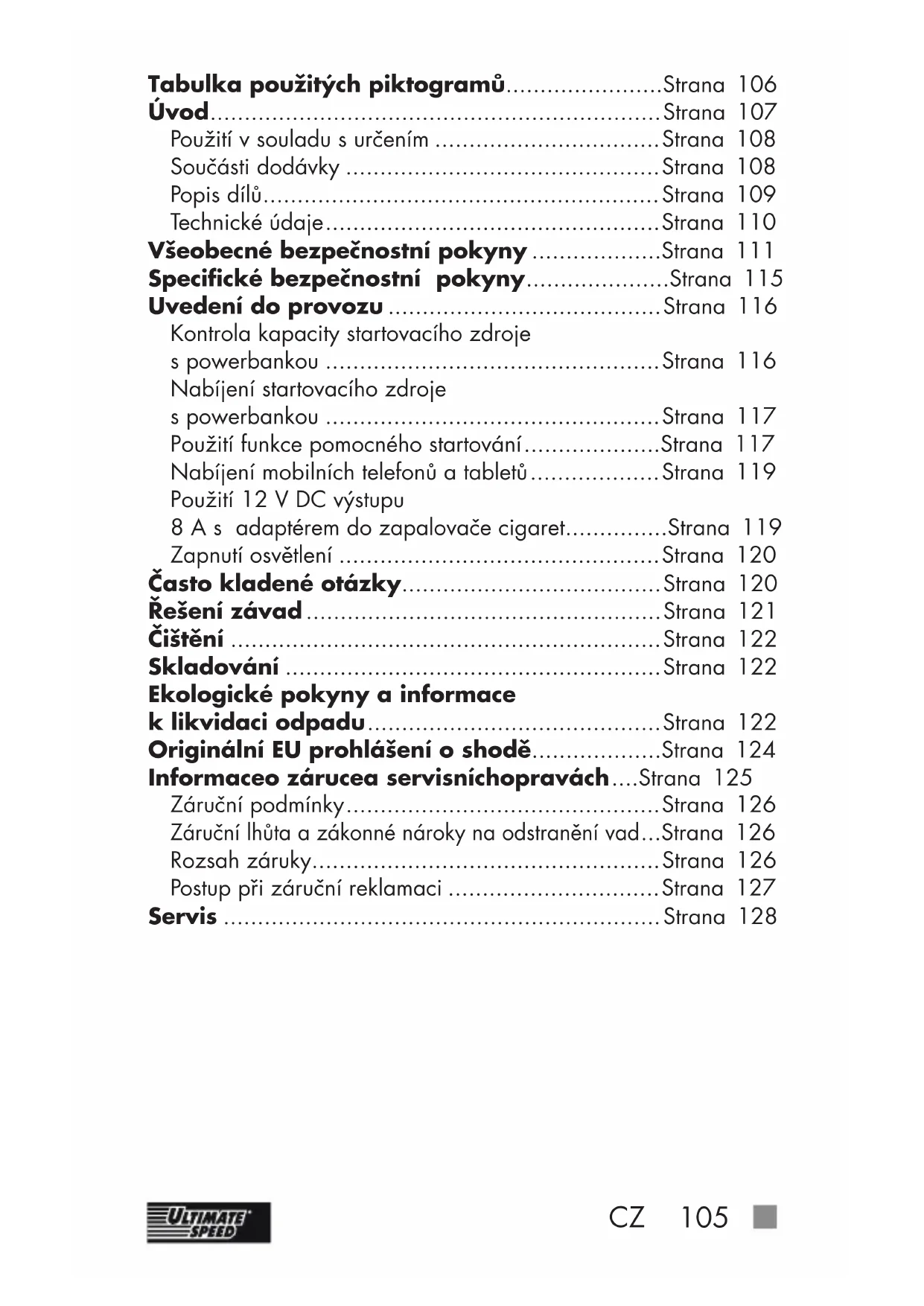

CZ Návod k obsluze a bezpečnostní pokyny Strana 105

Tabulka použitých piktogramů......Strana 106

Úvod....Strana 107

Použití v souladu s určením ......Strana 108

Součásti dodávky ...... Strana 108

Popis dílů....Strana 109

Technické údaje....Strana 110

Všeobecné bezpečnostní pokyny ......Strana 111

Specifické bezpečnostní pokyny......Strana 115

Uvedení do provozu ...... Strana 116

Kontrola kapacity startovacího zdroje s powerbankou ....Strana 116

Nabíjení startovacího zdroje s powerbankou .... Strana 117

Použití funkce pomocného startování......Strana 117

Nabíjení mobilních telefonů a tabletů......Strana 119

Použití 12 V DC výstupu 8 A s adaptérem do zapalovače cigaret......Strana 119

Zapnutí osvětlení ...... Strana 120

Často kladené otázky....Strana 120

Rešení závad Strana 121

Čištění Strana 122

Skladování ...... Strana 122

Ekologické pokyny a informace k likvidaci odpadu......Strana 122

Originální EU prohlášení o shodě....Strana 124

Informaceo zárucea servisníchopravách....Strana 125

Záruční podmínky....Strana 126

Záruční lhůta a zákonné nároky na odstranění vad...Strana 126

Rozsah záruky....Strana 126

Postup při záruční reklamaci ......Strana 127

Servis ...... Strana 128

● Tabulka použitých piktogramů
	Přečtěte si návod k použití!
	Upozornění
	Řidte se varovnými a bezpečnostními pokyny!
	LED žárovka není vhodná k osvětlení místností v domácnosti.
	LED žárovka je vhodná pro extrémní teploty do -21 °C.
	Třída ochrany III
	Zařízení je určeno pouze pro použití ve vnitřních prostorách.
	Střídavé napětí ve voltech
	Vyrobeno z recyklovaného materiálu.
	Obalový materiál – vlnitá lepenka
	Chraňte před deštěm a vlhkostí!
	Vypínač I/O pro LED
	Nebezpečí těžkých až smrtelných poranění!
	Varování před úrazem elektrickým proudem! Ohrožení života!
	Pozor! Nebezpečí výbuchu!
	Recyklace místo odstraňování odpadu!
	Zařízení a obal zlikvidujte ekologickým způsobem!
	Ze zákona máte povinnost takto označená zařízení sbírat odděleně od netříděného komunálního odpadu. Likvidace společně s domovním odpadem je zakázána.
	Stejnosměrný proud

Startovací zdroj s powerbankou UMAP 12000 B2

• Úvod

Srdečně blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního výrobku od naší společnosti.

Před prvním uvedením do provozu se s výrobkem seznamte. Pozorně si přečtěte tento návod k použití a bezpečnostní pokyny. Tento výrobek smí zprovozňovat pouze poučené osoby.

CHRAŇTE PŘED DĚTMI!

! UPOZORNĚNÍ: Vhodné pouze pro benzínové motory s obsahem válců max. do 3 litrů a naftové motory s obsahem válců max. do 2 litrů.

- Použití v souladu s určením

Tento startovací zdroj s powerbankou poskytuje podporu systémům s 12 V autobateriemi při potížích se startováním vozidel s naftovými a benzínovými motory, které jsou způsobeny slabými nebo vybitými startovacími bateriemi. Startovací zdroj s powerbankou nemůže nahradit akumulátor vozidla. V případě potřeby umožňuje uživateli pouze nastartovat vozidlo bez pomoci třetí osoby za podmínky, že startovací proud nemusí být vyšší než 500 A (max. špičkový proud). Tento startovací zdroj s powerbankou neposkytuje podporu 6 V bateriím. Startovací zdroj s powerbankou má navíc 2 USB výstupy. Umožňuje tedy podle potřeby nabíjet mobilní telefon, navigační zařízení nebo jiné přístroje s rozhraním USB. Tento návod pečlivě uschovejte. Při předávání výrobku třetím osobám jim vždy předejte i veškerou dokumentaci. Jakékoliv použití zařízení, které je v rozporu s určením, je zakázáno a potenciálně nebezpečné. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka a výrobce za ně neručí. Přístroj není určen ke komerčnímu použití. V případě komerčního použití pozbývá záruka platnosti.

LED žárovka není vhodná k osvětlení místností v domácnosti.

LED žárovka je vhodná pro extrémní teploty do -21 °C.

- Součásti dodávky

1 startovací zdroj s powerbankou
1 3cestný USB kabel
1 startovací kabel
1 12 V adaptér do zapalovače cigaret
1 návod k obsluze
1 odkládací brašna

- Popis dílů

! UPOZORNĚNÍ: Bezprostředně po vybalení zařízení vždy zkontrolujte, zda je obsah dodávky úplný a zda je zařízení v bezvadném stavu. Nepoužívejte zařízení, jestliže je vadné.

Viz obr. A až F:

1	Startovací zdroj s powerbankou
2	LED světlo
3	12 V DC výstup 8 A
4	Nabíjecí konektor (USB-C)
5	Výstup USB 5 V ≠1 A
6	Výstup USB 5 V ≠2 A
7	Zapínací tlačítko (powerbanka a světlo)
8	Světelná kontrolka „Stav nabití“
9	Výstup pro startovací zdroj
10	Startovací kabel
11	Tlačítko LED box
12	LED dioda „Start“
13	LED dioda „Chyba“
14	12V/8A adaptér do zapalovače cigaret
15	Přípojka USB-A
16	3cestný USB kabel
16a	Přípojka USB-C
16b	Přípojka Mini-USB
16c	Přípojka Micro-USB
17	Odkládací brašna

UPOZORNĚNÍ: Výrazy „výrobek“ nebo „zařízení“

používané v následujícím textu se vztahují k startovacímu zdroji s powerbankou, který je popisován v tomto návodu k obsluze.

• Technické údaje

Sériovým zapojením čtyř samostatných článků, ze kterých je akumulátor vyroben, se při celkovém napětí 4 x 3,2 V ≈ 12 V vytváří kapacita 3 000 mAh. Výsledný výkon je stejný jako u akumulátoru s celkovou kapacitou 12000 mAh při 3,2 V.

Model: UMAP 12000 B2
Typ baterie: Lithium-polymerový akumulátor(F8054106)
Baterie, chemický systém: Lithium-železo-fosfátová(LiFePO4)
Kapacita baterie:	12000 mAh/3,2 V -738,4 Wh
Nabíjecí cykly: 1500
Doba nabíjení: max. 13,5 hodiny při nabíjecímproudu 1 A
Špičkový proud: 500 A
Startovací proud: 300 A
Provozní teplotapowerbanky:	0–60 °C
Provozní teplota LED: -21 °C	-60 °C
Napětí: 12 V	---
Vstupní napětí(nabíjecí konektor):Kapacita: 7000 mAh/5 V	5 V --- / 1A (USB-C)
Výstupní napětí(výstup USB):	5 V--- / 1 A/2 A

Upozornění: Vhodné pouze pro benzínové motory s obsahem válců max. do 3 litrů a naftové motory s obsahem válců max. do 2 litrů.

V rámci dalšího vývoje může bez předchozího upozornění dojít k technickým a vizuálním změnám výrobku. Všechny rozměry, upozornění a údaje uvedené v tomto návodu k použití jsou proto bez záruky. Z toho důvodu nelze na základě návodu k použití uplatňovat právní nároky.

• Všeobecné bezpečnostní pokyny

Tento oddíl uvádí základní bezpečnostní pokyny pro práci se zařízením.

Bezpečnost osob:

■ Toto zařízení smějí používat děti od 8 let a dále osoby se sníženými fyzickými, smyslovými a mentálními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi pouze pod dozorem nebo za předpokladu, že byly obeznámeny s bezpečným používáním zařízení a uvědomují si související rizika. Děti si nesmějí s tímto spotřebičem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

■ Děti musí být pod dozorem, aby si nemohly se zařízením hrát.

■ Zařízení je třeba uložit mimo dosah jiných osob, především dětí, a dále domácích zvířat.

■ V pracovním prostoru odpovídá uživatel za škody způsobené používáním tohoto zařízení třetí osobě.

■ Zařízení uchovávejte na suchém místě a mimo dosah dětí.

⚠️ POZOR! Tímto způsobem přede- jdete poškození zařízení a případ- ným újmám na zdraví v důsledku takových poškození:

Práce na zařízení:

- Nepoužívejte zařízení za jízdy. - Nenechávejte zařízení v autě při vyso- kých venkovních teplotách. Zařízení se může neopravitelně poškodit. Před uve- dením zařízení do provozu zkontrolujte, zda není poškozené. Používejte ho pouze v případě, že je v bezchybném stavu.

■ Chraňte zařízení protí dešti a vlhkosti. Dbejte, aby nepřišlo do styku s vodou a ani ho nevkládejte do vody. Hrozí riziko úrazu elektrickým proudem!

■ Během provozu udržujte všechny otvory zařízení volné. Netiskněte ruce ani prsty na otvory zařízení a ani zařízení nezakrývejte jiným způsobem. Hrozí nebezpečí přehřátí!

■ Zařízení vypněte a vytáhněte zástrčku ze zásuvky, pokud:

• zařízení nepoužíváte;
• zařízení ponecháváte bez dozoru;
• provádíte čištění a údržbu zařízení;
• připojovací kabel je poškozený,
• do zařízení pronikly cizí předměty nebo se z něj ozývají neobvyklé zvuky.

■ Používejte výhradně příslušenství, které dodal a doporučil výrobce.

■ Startovací zdroj s powerbankou nesmí být rozebírán ani upravován. Zařízení smí opravovat pouze servisní technik.

■ Nepoužívejte zařízení v prostředí s nebezpečím výbuchu, např. v prostředích s hořlavými kapalinami, plyny nebo prachem.

■ Zařízení nevystavujte horku.

■ Neukládejte na místech, kde může teplota překročit 70 °C.

■ Nabíjejte pouze při okolní teplotě v rozmezí 0 °C – 40 °C.

⚠️ POZOR! Tímto způsobem předjeđete nehodám a úrazům elektrickým proudem: Elektrická bezpečnost:

■ Při prénášení nedržte zařízení za kabel. Neodpojujte konektor ze zásuvky tahem za elektrický kabel. Chraňte kabel proti

poškození vysokými teplotami, působením oleje a vedením přes ostré hrany.

■ Nezkratujte obě svorky. Může to vyvolat nebezpečné situace!
■ Zařízení nepoužívejte, když vypínač nelze zapnout a vypnout. Nechte vyměnit poškozené vypínače.
■ Pokud došlo k poškození kabelu, oka-mžitě vytáhněte konektor ze zásuvky.

Akumulátory:

POZOR! NEBEZPEČÍ VÝBUCHU!

Nezkratujte akumulátor, ani ho neotvírejte. Výsledkem může být přehřátí, nebezpečí požáru nebo prasknutí.

■ Akumulátor nesmí být vystaven vysokým teplotám. Může explodovat.
■ Pravidelně kontrolujte, zda akumulátor neteče. Vyteklé nebo poškozené akumulátory mohou při kontaktu s pokožkou způsobit poleptání. V takových přípa-dech používejte vhodné ochranné ruka-vice! Tekutinu opatrně setřete hadříkem a zabraňte kontaktu s kůží a očima.
Potřísněnou pokožku nebo zasažené oči ihned opláchněte, resp. vypláchněte čistou vodou a vyhledejte lékaře.

- Specifické bezpečnostní pokyny

■ Startovací zdroj s powerbankou doporučujeme nabíjet každý měsíc.
■ Lehce zvýšená teplota při nabíjení není chyba, ale je naprosto normální. Přesto však doporučujeme nechat startovací zdroj s powerbankou 1 pred dalším používáním na 15 minut v klidu.

- Chraňte startovací zdroj s powerbankou před vlhkostí, vysokými teplotami a pla- meny.

■ Uschovávejte startovací zdroj s powerbankou 1 na suchém místě a chraňte ho před vlhkostí a korozí.

■ Pokud u startovacího zdroje s powerbankou ① zjistíte, že vytekly baterie, nebo ucítíte divný zápach nebo pokud se objeví deformace, ihned jej prestaňte používat a kontaktujte výrobce.

■ Startovací zdroj s powerbankou nesmí během používání upadnout.

■ Při používání startovacího kabelno dejte pozor, aby byl modrý konektor pevně zastrčený do výstupu startovacího zdroje 9.

- Při používání startovacího zdroje dbejte na to, aby svítily minimálně 3 kontrolky 8. - Pokud jsou světelné kontrolky stavu nabití 8 během startování zhasnuté,

startovací zdroj s powerbankou 1 nabijte.

■ Pokud se vozidlo po 3–5 pokusech nepodaří nastartovat, zastavte startování a zkontrolujte ostatní příčiny, které brání nastartování vozidla.

• Uvedení do provozu

- Kontrola kapacity startovacího zdroje s powerbankou

! UPOZORNĚNÍ: Po zapnutí startovacího zdroje s powerbankou 1 zapínacím tlačítkem 7 se zařízení po zhruba 20 sekundách zase automaticky vypne, pokud nebyl připojen žádný spotřebič.

■ Pro kontrolu kapacity startovacího zdroje s powerbanků stiskněte zapínací tlačitko 7.
■ Při nabíjení blikají kontroky
Počet nepřerušovaně svíticích kontraléksignalizuje výkon akumulátoru startovacího zdroje s powerbankou 1.
■ Pokud je startovací zdroj s powerbankouplně nabit, svítí všechny kontrolky 8 nepřerušovaně.

Kontrolky Výkon akumulátoru
žádná nepřerušovaně 0 %
1 nepřerušovaně 25 %
2 nepřerušovaně 50 %
3 nepřerušovaně 75 %
4 nepřerušovaně 100 %

- Nabíjení startovacího zdroje s powerbankou

Připojte 3cestný kabel USBk nabíjecímu konektoru (USB-C) 4 a vhodné zásuvce USB-A nebo síťovému adaptéru USB (pracovní výstupní napětí U _out,max 5 V =:

UPOZORNĚNÍ: Sítový adaptér USB není součástí dodávky.

UPOZORNĚNÍ: Na ochranu zařízení před poškozením je do startovacího zdroje s powerbankou 1 zabudován ochranný spínač proti podpětí. Zabraňuje hlubokému vybití startovacího zdroje s powerbankou 1 a při úplném vybití akumulátoru automaticky vypne zařízení. Krátce před tím, než se aktivuje ochranný spínač proti podpětí, začne blikat poslední modrá kontrolka 8. Jakmile je aktivován ochranný spínač proti podpětí, bliká poslední modrá kontrolka 8 a už nelze odebírat energii. Startovací zdroj s powerbankou 1 zase nabijte.

- Použití funkce pomocného startování

Krok LED diody Význam/závada Řešení
1. Startovací kabel 10 startovacího zdroje s powerbankou ...	Červená LED dioda „Chyba“ 13 na pomocném startovacím kabelu 10 svítí nepřerušovaně.	Napětí zjištěné v startovacím zdroji s powerbankou 1 nestačí k nastartování vozidla.
... připojte na výstup 9 startovacího zdroje s powerbankou 1 .	Zelená LED dioda „Start“ 12 a červená LED dioda „Chyba“ 13 střídavě blikají.	Startovací zdroj s powerbankou 1 je v pohotovosti.

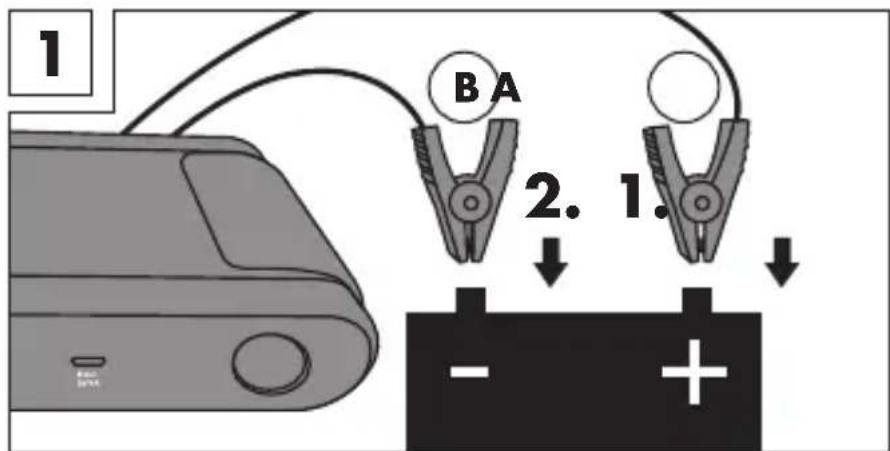

2. Nejprve připojte červenou svorku (A) ke kladnému pólu autobaterie a poté černou svorku (B) k zápornému pólu autobaterie (viz obr. 1).	Červená LED dioda „Chyba“ ^13 bliká, ozve se krátký zvukový signál.	Teplota je příliš vysoká, což může být způsobeno opakovaným startováním.	Nejprve odpojte od pólů baterie černou (B) a poté červenou (A) svorku.Začněte opět krokem 1.
	Červená LED dioda „Chyba“ ^13 bliká, ozve se nepřerušovaný zvukový signál.	Svorky baterie (A) a (B) jsou za-měněny. Došlo ke zkratu nebo z baterie uniká elektrolyt.
	Červená LED dioda „Chyba“ ^13 blikne jednou, ozve se nepřerušovaný zvukový signál následovaný dvěma krátkými zvukovými signály.
	Zelená LED dioda „Start“ ^12 a červená LED dioda „Chyba“ ^13 střídavě blikají.	Zapojení je správné. Po 1 až 2 sekun-dách svítí už jen zelená LED dioda „Start“ ^12 .	Přejděte na krok 3.
3.Nastartujte vozidlo.

1 B A 2. 1. - +

⚠️ VÝSTRAHA Jakmile nastartujete vozidlo, do 30 sekund odpojte startovací kabel 10 od startovacího zdroje s powerbankou 1. Nejprve odpojte od pólů baterie černou a poté červenou svorku. Jinak může dojít k nebezpečné situaci! Motor vozidla nechte běžet.

! UPOZORNĚNÍ: Tlačítko na boxu s LED diodami 11 pomocného startovacího kabelu nemá žádnou funkci pro uživatele a nesmí být používáno. Je určeno pouze k hledání chyby při výrobě zařízení.

- Nabíjení mobilních telefonů a tabletů

■ Stiskněte zapínací tlačíko ■ Připojte USB napájecí kabel mobilního telefonu nebo tabletu k USB výstupu (5 V = 1 A 5/2 A 6) a poté ho připojte k mobilnímu telefonu nebo tabletu.

! UPOZORNĚNÍ: Nabíjení není možné, pokud je startovací zdroj s powerbankou 1 sám nabíjen.

- Použití 12 V DC výstupu 8 A s adaptérem do zapalovače cigaret

■ Stiskněte zapínací tlačíko ■ Připojte 12 V-/8 A adaptér do zapalovače cigarena 12 V DC výstup 8 A 3 startovacího zdroje s powerbankou 1 a poté s Vaším koncovým zařízením.

⚠️ UPOZORNĚNÍ: Nabíjení není možné, pokud je startovací zdroj s powerbankou 1 sám nabíjen.

⚠️ POZOR: Používejte pouze dodaný 12 V/8 A adaptér do zapalovače cigaret ^14 . Při použití cizích adaptérů hrozí nebezpečí zkratu.

- Zapnutí osvětlení

Režim svícení

■ LED svého zapnete stisknutím zapínacího tlačítka 7 po dobu 3 sekund.

■ Pro opětovné vypnutí LED svěhastiskněte zapínací tlačítko 2 opět na 3 sekundy.

Režim blikání

■ Pro zapnutí LED svěňav režimu blikání nebo SOS podržte zapínací tlačítko 7 nejprve 3 sekundy stisknuté. LED světlo 2 svítí nejprve nepřerušovaně.

Opětovným krátkým stisknutím zapínacího tlačíka přepnete LED světlo do režimu blikání.

Opětovným krátkým stisknutím zapínacího tlačíka přepnete LED světlo ^2 do režimu SOS. Pak bliká 3krát krátce, 3krát dlouze, 3krát krátce.

■ Opětovným krátkým stisknutím zapínacího tlačíkaLED světlo 2 vypnete.

⚠️ POZOR: Nedívejte se do LED světla 2 přímo, protože škodí očím.

⚠️ UPOZORNĚNÍ: V průběhu nabíjení startovacího zdroje s powerbankou 1 není možné zapnout osvětlení.

- Často kladené otázky

Otázka: Jak se zařízení vypíná?

Odpověd: Zařízení se automaticky vypne po 20 sekundách, pokud není používáno. Manuální vypnutí není k dispozici.

Otázka: Jak dlouho trvá, než zařízení úplně nabije mobilní telefon?

Odpověd: Při kapacitě akumulátoru 2500 mAh:

Cca 2–3 hodiny při připojení na USB výstup 5 V /1=A 5. Cca 1–2 hodiny při připojení na USB výstup 5 V /2=A 6. Mějte na paměti, že zapnuté zařízení během nabíjení současně spotřebo-vává napětí baterie a tím se doba nabíjení může prodloužit.

Otázka: Jak dlouho zůstane akumulátor zařízení nabitý?

Odpověd: 3–6 měsíců Doporučujeme však nabíjet akumulátor každé 1–2 měsíce.

- Rešení závad

● = Problém
= Příčina
○ = Řešení

Startovací zdroj s powerbankou ^1 není úplně nabitý, ačkoli všechny 4 kontrolky ^8 svítí nepřerušovaně.

• Při delším nepoužívání nebo skladování klesne stav nabití na 60 %.
  ○ Nabijte startovací zdroj s powerbankou ^1 znovu, jak je popsáno v odstavci „Nabíjení startovacího zdroje s powerbankou“.
• Žádná reakce na stisknutí zapínacího tlačítka 7.
• Je aktivován ochranný spínač proti podpětí startovacího zdroje s powerbankou 1.
  ○ Nabijte startovací zdroj s powerbankou ^1 znovu, jak je popsáno v odstavci „Nabíjení startovacího zdroje s powerbankou“.
• Kontrolka 8 bliká, ale startovací zdroj s powerbankou 1 nelze používat.
• Je aktivován ochranný spínač proti podpětí startovacího zdroje s powerbankou 1.

Nabijte startovací zdroj s powerbankou znovu, jak je popsáno v odstavci „Nabíjení startovacího zdroje s powerbankou“.

• Čištění

VÝSTRAHA Zařízení nesmí přijít do styku s vodou, ani nesmí být přímo ponořeno do vody. Nebezpečí úrazu elektrickým proudem, pokud vlhkost pronikne dovnitř zařízení.

Nepoužívejte čisticí prostředky ani rozpouštědla. Takové prostředky by mohly zařízení nenapravitelně poškodit.
Kryt zařízení a příslušenství udržujte v čistotě.
K čištění zařízení a příslušenství používejte vlhkou utěrku nebo měkký kartáč.

- Skladování

Zařízení uchovávejte na suchém místě a mimo dosah dětí.
Uchovávejte zařízení s příslušenstvím v přiložené odkládací brašně 17.

- Ekologické pokyny a informace k likvidaci odpadu

ELEKTRICKÉ NÁSTROJE NEVYHAZUJTE DO DOMOVNÍHO ODPADU! RECYKLACE MÍSTO ODSTRAŇOVÁNÍ ODPADU!

Podle evropské směrnice 2012/19/EU se musí použité elektro-spotřebiče třídit a ekologicky recyklovat. Elektrická a elektronická zařízení, která se stala odpadem, se označují jako odpadní zařízení. Majitelé odpadních zařízení jsou povinni je likvidovat odděleně od netříděného komunálního odpadu.

Majitelé odpadních zařízení musí oddělit použité baterie a akumulátory, které nejsou součástí odpadního zařízení, a také světelné zdroje před jejich odevzdáním na sběrném místě.

To neplatí, pokud jsou odpadní zařízení předána veřejným orgánům pro nakládání s odpady a oddělena od ostatních odpadních zařízení za účelem přípravy k opětovnému použití.

Pokud si nejste jisti, obratte se na nezávislé odborníky. Majitelé odpadních zařízení ze soukromých domácností je mohou odevzdat na sběrných místech veřejných orgánů pro nakládání s odpady nebo na místech zpětného odběru zřízených výrobci nebo distributory podle zákona o elektrických a elektronických zařízeních. Vaše vadná a vrácená zařízení zlikvidujeme zdarma. Odpadní zařízení můžete také bezplatně odevzdat v prodejně Lidl. Jako koncový uživatel jste zodpovědní za vymazání osobních údajů z odpadního zařízení, které má být zlikvidováno.

Zařízení, příslušenství a obalový materiál je třeba odevzdat k ekologické recyklaci.

Toto zařízení je označeno v souladu se směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (WEEE). Symbol „přeškrtnuté popelnice“ znamená, že jste ze zákona povinni likvidovat tato zařízení odděleně od netříděného komunálního odpadu. Likvidace společně s domovním odpadem je zakázána. Baterie, které obsahují škodlivé látky, jsou označeny tímto symbolem. Symbol upozorňuje na zákaz likvidace spolu s domovním odpadem. Označení převažujícího těžkého kovu: Cd = kadmium, Hg = rtut, Pb = olovo.

Odevzdejte použité baterie do sběrny ve vašem městě nebo obci anebo je vratte prodejci. Tím nejen splníte zákonnou povinnost, ale výrazně také přispějete k ochraně životního prostředí.

Věnujte pozornost označení jednotlivých obalových materiálů a v případě potřeby je rovněž třidte.

Obalové materiály jsou označeny zkratkami (a) a číslicemi (b), které mají následující význam:

1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

Pokyny pro bezpečné odebrání baterií nebo akumulátorů:

VÝSTRAHA Akumulátor smí de- montovat pouze kvalifikovaný

personál! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!

■ Ujistěte se, zda je baterie zcela prázdná.
Po oddělení obou polovin pouzdra je možné baterii odebrat. Části pouzdra jsou spojeny běžnými šrouby s křížovou drážkou.
- Opatrně odeberte baterii nebo akumulátor.
■ Baterii, resp. akumulátor a spotřebič nyní můžete samostatně zlikvidovat.

- Originální EU prohlášení o shodě

My, firma

C. M. C. GmbH

Za dokumentaci zodpovědný pracovník:

prohlašujeme na vlastní odpovědnost, že výrobek

Startovací zdroj s powerbankou

IAN: 392494_2201

Č. výrobku: 2504

Rok výroby: 2022/41

Model: UMAP 12000 B2

splňuje základní bezpečnostní požadavky, které jsou stanoveny v evropských směrnicích

Elektromagnetická kompatibilita:

(2014/30/EU)

Směrnice o nízkém napětí:

(2014/35/EU)

Směrnice RoHS (o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních):

(2011/65/EU), (2015/863/EU)

a jejich změnách.

Předmět výše uvedeného prohlášení je v souladu s ustanoveními směrnice Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Posouzení shody bylo provedeno na základě následujících harmonizovaných norem:

EN 55035:2017

EN 55032:2015

EN 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

EN 50498:2010

EN 60335-1:2012+A11:2014+A13:2017

EN 62233:2008

EN 62471:2008

Dr. Christian Weyler - Řízení kvality -

- Informaceo zárucea servisních opravách

Záruka společnosti Creative Marketing & Consulting GmbH

Vážená zákaznice, vážený zákazníku, na tento výrobek dostáváte záruku 3 roky ode dne zakoupení. V případě, že se na tomto výrobku projeví závady, můžete vůči prodejci uplatnit svá práva podle zákona. Tato zákonná práva nejsou omezena našimi záručními podmínkami, které jsou uvedeny dále.

• Záruční podmínky

Záruční lhůta začíná datem koupě. Uschovejte si dobře originál dokladu o koupi. Budete jej potřebovat jako doklad potvrzující koupi. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek vám – podle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Předpokladem pro poskytnutí záruky během 3leté záruční lhůty je předložení vadného výrobku a dokladu o koupi (pokladní stvrzenka) a písemný popis závady s informací o tom, kdy se vyskytla.

V případě, že se na vadu vztahuje naše záruka, obdržíte zpět opravený nebo nový výrobek. Od opravy nebo výměny nezačne běžet nová záruční lhůta.

- Záruční lhůta a zákonné nároky na odstranění vad

Záručním plněním se záruční lhůta neprodlužuje. To platí i pro vyměněné a opravené díly. Eventuální poškození a vady existující již v okamžiku zakoupení je nutné nahlásit okamžitě po vybalení. Opravy, jejichž potřeba vznikne po uplynutí záruční doby, se hradí.

- Rozsah záruky

Přístroj byl pečlivě vyroben v souladu s přísnými požadavky na kvalitu a před expedicí byl svědomitě odzkoušen.

Záruka se vztahuje na materiálové a výrobní vady. Tato záruka neplatí pro díly výrobku, které podléhají běžnému opotřebení, a tedy mohou být považovány za spotřební díly. Dále se nevztahuje ani na poškození křehkých dílů, jako např. spínačů, akumulátorů a dílů ze skla. Záruka pozbývá platnosti, jestliže je poškozený výrobek nadále používán nebo je používán nebo udržován nepřiměřeným způsobem. K odbornému používání výrobku je zapotřebí přesně dodržovat pokyny uvedené v originálním návodu k provozu. Je bezpodmínečně nutné vyhnout se účelům použití a jednáním, která se v návodu k obsluze nedoporučují, nebo před kterými návod k obsluze varuje.

Tento výrobek je určený pouze k soukromému použití, nikoliv ke komerčním účelům. Záruka zaniká v případě zneužití a neodborné manipulace, použití násilí nebo v případě zásahů neprováděných naším autorizovaným servisem.

- Postup při záruční reklamaci

Pro zajištění rychlého zpracování vašeho případu se řidte následujícími pokyny:

Pro případ dalších dotazů si laskavě připravte doklad o koupi a číslo výrobku (např. IAN) jako doklad o zakoupení spotřebiče. Číslo výrobku naleznete na typovém štítku, rytině, na titulním stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě výskytu funkčních nebo jiných vad kontaktujte nejdříve telefonicky nebo e-mailem níže uvedené servisní oddělení.

Vadný výrobek pak můžete bezplatně zaslat spolu s dokladem o koupi (pokladní stvrzenkou), popisem závady a informací o tom, kdy se vada vyskytla, na adresu servisu, kterou vám sdělí servisní oddělení.

www.lidl-service.com si můžete stáhnout tento návod i mnoho dalších příruček, produktových videí a softwaru.

PDF ONLINE www.lidl-service.com

Pomocí tohoto QR kódu

se dostanete přímo

na stránku LidlService

(www.lidl-service.com)

a po zadání čísla výrobku

(IAN) 392494 můžete otevřít

návod k obsluze.

- Servis

Naše kontaktní údaje:

CZ

Název: C.M.C. Creative Marketing &

Dovolujeme si upozornit, že následující adresa není adresou servisní opravny. Kontaktujte výše uvedené servisní místo.

Adresa:

C. M. C. GmbH

Katharina-Loth-Str. 15

66386 St. Ingbert

Německo

Objednání náhradních dílů:

Tabulka použitých piktogramov....Strana 156

Úvod......Strana 157

Technické údaje....Strana 160

Všeobecné bezpečnostné pokyny ......Strana 161

Špecifické bezpečnostné pokyny....Strana 165

Uvedenie do prevádzky....Strana 166

Používanie 12 V DC výstupu 8 A s adaptérom zapal'ovača cigariet......Strana 170

Zapnutie osvetlenia....Strana 170

Často kladené otázky....Strana 171

Odstraňovanie chýb ...... Strana 171

Čistenie Strana 172

Skladovanie ...... Strana 172

Záručná doba a zákonný nárok na reklamáciu .....Strana 177

Rozsah záruky....Strana 177

Srdečne vám gratulujeme! Rozhodli ste sa pre prvotriedny výrobok našej firmy. Pred prvým

UPOZORNENIE: Vhodné len pre benzínové motory max. 3 | zdvihového objemu a dieselové motory max. 2 | zdvihového objemu.

1 mobilný štartovací zdroj s powerbankou
1 3-cestný kábel USB
1 pomocný štartovací kábel
1 12 V adaptér zapal'ovača cigariet
1 návod na obsluhu
1 úložné puzdro

• Opis súčiastok

UPOZORNENIE: Bezprostredne po vybalení skontrolujte

! Upozornenie: Vhodné len pre benzínové motory do max. 3 l zdvihového objemu a dieselové motory do max. 2 l zdvihového objemu.

• Všeobecné bezpečnostné pokyny

Práca so zariadením:

■ Zariadenie vypnite a zástrčku vytiahnite zo zásuvky:

■ Mobilný štartovací zdroj s powerbankou nedemontujte a nemeňte. Toto zariadenie smie opravovat'len servisný technik.

Elektrická bezpečnost:

■ Zariadenie pri prenášaní nedržte za kábel. Pri vytáhovaní konektora zo zásuvky netáhajte za kábel. Kábel chráňte pred teplom, olejom a ostrými hranami.

■ V prípadě poškodenia kábla okamžite vytiahnite konektor zo zásuvky.

Akumulátory:

POZQR!

NEBEZPEČENSTVO VÝBUCHU!

- Špecifické bezpečnostné pokyny

■ Mobilný štartovací zdroj s powerbankou

■ Mierne zvýšená teplota pri nabíjaní nie je chybou, ale je celkom normálna. Pred dálším použitím odporúčame mobilný štartovací zdroj s powerbankou 1 ponechat v pokoji 15 minút.

■ Mobilný štartovací zdroj s powerbankou

☐ nevystávujte vlhkosti, vysokým teplotám a ohňu.

■ Mobilný štartovací zdroj s powerbankou

① uschovajte na suchom mieste

a chráňte ich pred vlhkostóu a koróziou.

- Pri použití štartovacieho kábá dbajte na to, aby bol modrý konektor pevne zasunutý do výstupu štartovacieho zdroja 9.

- Používanie 12 V DC výstupu 8 A s adaptérom zapalovača cigariet

■ Stlačte zapínacie tlačido

12 V/8 A adaptér zapalovača cigaletpripojte na 12 V DC výstup 8 A ^3 na vašom mobilnom štartovacom zariadení s powerbankou ^1 a potom s vaším koncovým zariadením.

POZOR: Používajte iba dodaný 12 V 8 A adaptér al'ovača cigariet 14. Pri použití cudzích adaptérov hrozí bezpečenstvo skratu.

- Zapnutie osvetlenia

Režim svietenia

■ Pre zapnutie LED sveňadržte 3 sekundy stlačené zapínacie tlačidlo 7.

■ Pre vypnutie LED sveňaopat' na 3 sekundy stlačte zapínacie tlačidlo ^2 .

Režim blikania

- Opakovaným krátkym stlačením zapínacieho tlačišta sa LED svetlo prepne do režimu blikania.

Opakovaným krátkym stlačením zapínacieho tlačića sa LED svetlo ^2 prepne do režimu SOS. Svetlo následne bliká 3-krát krátko, 3-krát dlho, 3-krát krátko.

■ Opakovaným krátkym stlačením zapínacieho tlačića LED svetlo 2 vypnete.

⚠️ POZOR: Nepozerajte priamo do LED svetla 2, pretože to poškodzuje oči.

- Často kladené otázky

- Žiadna reakcia po stlačení zapínacieho tlačidla 7.

Použité batérie odovzdajte na zbernom mieste vo vašom meste/ obci alebo u vášho predajcu. Splníte si tak zákonné povinnosti a prispejete k ochrane životného prostredia.

Mobilný štartovací zdroj s powerbankou

IAN: 392494_2201

Číslo výrobku: 2504

Rok výroby: 2022/41

Model: UMAP 12000 B2

Elektromagnetická kompatibilita:

(2014/30/EÚ)

Smernica o nízkom napätí:

(2014/35/EÚ)

Smernica RoHS:

(2011/65/EÚ), (2015/863/EÚ)

a ich úpravami.

Vážená zákazníčka, vážený zákazník,

na toto zariadenie získavate záruku 3 roky od dátumu kúpy.

- Záručná doba a zákonný nárok na reklamáciu

Poslední aktualizace informací · Stan na ·
