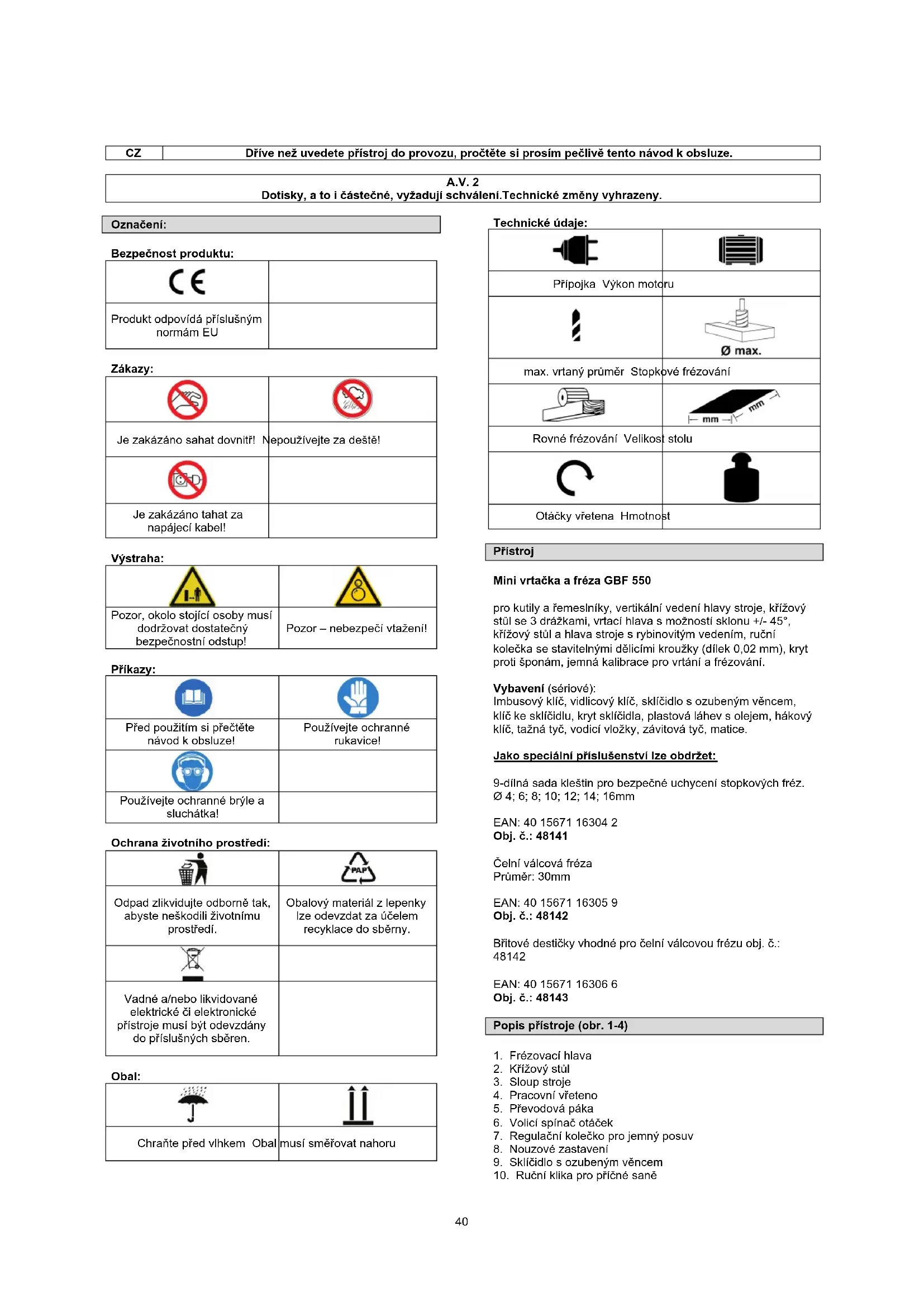

NÁVOD K OBSLUZE GBF 550 Güde

Překlad originálního návodu k provozu 40

A.V. 2 Dotisky, a to i částečné, vyžadují schválení.Technické změny vyhrazeny.

Označení: Bezpečnost produktu:

Produkt odpovídá příslušným normám EU

Je zakázáno sahat dovnitř! Nepoužívejte za deště!

Je zakázáno tahat za napájecí kabel!

Pozor, okolo stojící osoby musí dodržovat dostatečný bezpečnostní odstup! Pozor – nebezpečí vtažení! Příkazy:

Před použitím si přečtěte návod k obsluze! Používejte ochranné rukavice!

Používejte ochranné brýle a sluchátka!

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí. Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.

Vadné a/nebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.

Chraňte před vlhkem Obal musí směřovat nahoru Technické údaje:

Přípojka Výkon motoru

max. vrtaný průměr Stopkové frézování

Rovné frézování Velikost stolu

Otáčky vřetena Hmotnost Přístroj Mini vrtačka a fréza GBF 550 pro kutily a řemeslníky, vertikální vedení hlavy stroje, křížový stůl se 3 drážkami, vrtací hlava s možností sklonu +/- 45°, křížový stůl a hlava stroje s rybinovitým vedením, ruční kolečka se stavitelnými dělicími kroužky (dílek 0,02 mm), kryt proti šponám, jemná kalibrace pro vrtání a frézování. Vybavení (sériové): Imbusový klíč, vidlicový klíč, sklíčidlo s ozubeným věncem, klíč ke sklíčidlu, kryt sklíčidla, plastová láhev s olejem, hákový klíč, tažná tyč, vodicí vložky, závitová tyč, matice. Jako speciální příslušenství lze obdržet: 9-dílná sada kleštin pro bezpečné uchycení stopkových fréz. Ø 4; 6; 8; 10; 12; 14; 16mm EAN: 40 15671 16304 2 Obj. č.: 48141 Čelní válcová fréza Průměr: 30mm EAN: 40 15671 16305 9 Obj. č.: 48142 Břitové destičky vhodné pro čelní válcovou frézu obj. č.:

EAN: 40 15671 16306 6 Obj. č.: 48143 Popis přístroje (obr. 1-4)

6. Volicí spínač otáček

7. Regulační kolečko pro jemný posuv

8. Nouzové zastavení

9. Sklíčidlo s ozubeným věncem

10. Ruční klika pro příčné saně

4011. Ruční klika pro podélné saně

13. Upevňovací matice pro nastavení sklonu

16. Kryt proti šponám

2. Klíč ke sklíčidlu

5. Nářadí s kufříkem na nářadí

Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty, nedodržení návodu k použití a montáži a normální opotřebení. Technické údaje

*Provozní režim S3 (Periodický přerušovaný provoz) Stroj smí být uveden do chodu se jmenovitým výkonem určitou dobu (relativní doba zapnutí v % pracovního cyklu). Poté musí stroj nějakou dobu stát (přestávka), aby se nepřípustně nezahříval. Pracovní cyklus se skládá z doby zatížení a doby přestávek. Během stání mezi pracovními cykly se stroj již neochladí na okolní teplotu. Pracovní cyklus činí 10 minut, pokud není uvedeno jinak. Všeobecné bezpečnostní pokyny Návod k obsluze je třeba před prvním použitím přístroje kompletně přečíst. Pokud nastanou o zapojení a obsluze přístroje pochybnosti, obraťte se na výrobce (servisní oddělení). ABY BYL ZARUČEN VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNĚ NÁSLEDUJÍCÍ POKYNY: Pozor: Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD)! POZOR!

• Pracoviště udržujte čisté a uklizené. Nepořádek na pracovišti a pracovním stole zvyšuje riziko nehod a úrazů.

• Dávejte pozor na podmínky prostředí, ve kterých pracujete. Elektronářadí a obráběcí stroje nepoužívejte ve vlhkém či mokrém prostředí. Zajistěte dostatečné osvětlení. Elektronářadí nevystavujte dešti ani vysoké vlhkosti vzduchu. Elektronářadí nezapínejte v prostředí s hořlavými kapalinami a plyny.

• Ke stroji nepouštějte cizí osoby. Návštěvy a přihlížející, především děti a nemocné či slabé osoby udržujte v bezpečné vzdálenosti od svého pracoviště.

• Zajistěte bezpečné uložení nástrojů. Stroje, které nepoužíváte, uložte na suché místo pokud možno do výšky nebo je zamkněte tak, aby nebyly přístupné jiným osobám.

• Pro každou práci používejte vždy správný přístroj. Nepoužívejte např. malé přístroje nebo příslušenství pro práce, které je vlastně třeba vykonat velkými přístroji. Přístroje používejte výhradně pro účely, ke kterým byly konstruovány. Přístroj nepřetěžujte!

• Dávejte pozor na napájecí kabel. Netahejte za kabel. Při vytahování kabelu ze zásuvky se dotýkejte jen zástrčky. Kabel držte mimo dosah tepelných zdrojů, oleje a ostrých hran.

• Zabraňte neúmyslnému zapnutí. Dříve než strčíte zástrčku do zásuvky, ujistěte se, že byl přístroj vypnut hlavním vypínačem.

• Venku používejte speciální prodlužovací kabely. Pro venkovní použití potřebujete speciální prodlužovací kabely, jež jsou pro tento účel vhodné a jsou odpovídajícím způsobem označené.

• Buďte vždy pozorní. Dávejte pozor na to, co děláte. Při práci se řiďte zdravým rozumem. Elektronářadí nepoužívejte, jste-li unaveni.

• Dávejte pozor na poškozené součásti. Přístroj před použitím prohlédněte. Jsou některé součásti poškozené? V případě lehkého poškození se vážně zamyslete nad tím, zda přístroj přesto bude fungovat bezpečně a bezvadně.

• Předcházejte úderům elektrickým proudem. Zabraňte jakémukoliv tělesnému kontaktu s uzemněnými objekty, např. vodovodní potrubí, topná tělesa, vařiče a chladničky.

• Používejte pouze schválené součásti. Při údržbě a opravách používejte pouze shodné náhradní díly. Za tím účelem se obraťte na autorizované servisní středisko.

• Výstraha! Použití příslušenství a nástavců, jež nejsou výslovně doporučeny v tomto návodu k obsluze, může mít za následek ohrožení osob a objektů.

• Nenaklánějte se ze svého stanoviště Vyhněte se abnormálnímu držení těla. Zajistěte si dobrou stabilitu a neustále udržujte rovnováhu.

• Odstraňte nástrojové klíče apod. Před zapnutím stroje je nutno odstranit všechny klíče a seřizovací nástroje. Bezpečnostní pokyny specifické pro přístroj

• Při všech pracích se strojem je bezpodmínečně nutné nosit osobní ochranné pomůcky.

• Abyste zabránili poranění očí, noste vždy ochranné brýle.

• Máte-li dlouhé vlasy, noste síťku na vlasy nebo vhodnou pracovní čepici.

• Noste přiléhavý pracovní oděv. Rotující součásti by mohly zachytit rukávy apod.

• Špony nikdy nevyndávejte holýma rukama.

• Je-li stroj vypnutý, odstraňte špony nejlépe smetáčkem nebo štětcem.

• Před zahájením práce zkontrolujte správnou funkci ochranných zařízení.

• Stroj nepřetěžujte, pracuje lépe a bezpečněji v uvedeném rozsahu výkonu. Napětí/frekvence: 230 V~50 Hz Typ ochrany (Motor): IP 20 Třída ochrany: I max. výkon: 350 W (P1 S3 50%)* max. vrtaný průměr: 13 mm Rovné frézování: 30 mm Stopkové frézování: 16 mm Morseův kužel ve vřetenu: MK 3 Sklopná hlava stroje: -45°/+45° max. vzdálenost vřeteno-stůl: 220 mm Přečnívání: 167 mm Otáčky vřetena - stupeň1/stupeň2: 0-1100 min

Velikost stolu: 390 mm x 92 mm Hlučnost: LWA 82 dB Hmotnost: 49,2 kg Rozměry D x Š x V (v mm): 520 x 510 x 760 EAN: 40 15671 48140 5 Obj. č.: 48140 41• Použijte správný přístroj a dávejte pozor na to, aby nástroje (soustružnický nůž, vrták atd.) nebyly tupé či jinak poškozené.

• Kabely ukládejte vždy za strojem. Všechny kabely chraňte před nadměrnými teplotami, olejem a ostrými hranami.

• Před opravami a údržbou a pokud stroj nepoužíváte, vytáhněte zástrčku ze zásuvky.

• Práce na elektrickém zařízení smí provádět jen odborník v oboru elektro. Používat se smí jen originální díly.

• Čisté pracoviště usnadňuje práci.

• Dávejte pozor na to, co děláte. Přistupujte k práci s rozumem.

• Dbejte na to, aby mohl podstavec unést hmotnost stroje a byl dostatečně stabilní. Musí být zaručeno, aby při práci nemohlo docházet k vibracím.

• Kvůli ochraně před korozí byly všechny kovové součásti stroje namazány ve výrobním závodě silnou vrstvou tuku. Před uvedením do provozu vyčistěte stroj vhodným ekologickým čisticím prostředkem.

Před zapnutím stroje zavřete bezpodmínečně ochranný kryt čelisťového sklíčidla.

• Strojem se nesmí zpracovávat zdraví škodlivé či prašné materiály jako např. dřevo, teflon atd.

• Stroj nepoužívejte v blízkosti hořlavých kapalin či plynů.

• Stroj používejte jen ve vhodných prostorách a nevystavujte jej mokru ani vlhku.

• Při práci zajistěte vždy dobré osvětlení.

• Napájecí kabel nepoužívejte k vytahování zástrčky ze zásuvky.

• Dbejte na to, aby byl obrobek při práci pevně upnut. Obrobek upněte vždy ve strojním svěráku nebo pomocí upínacích příložek.

• Používejte vždy ostré a čisté nástroje.

• Při nebezpečných situacích či technických poruchách stroj ihned vypněte a vytáhněte zástrčku ze zásuvky.

• Při poškození se nesmí se strojem pokračovat v práci a musí být vytažena zástrčka ze zásuvky.

Používat se smí jen výrobcem schválené vložné nástroje a příslušenství. Použití neschválených dílů skrývá značné riziko úrazu.

• Pracoviště udržujte vždy v čistotě a pořádku. Špína a nepořádek na pracovišti mohou způsobit nehody.

• Při práci se strojem noste vždy ochranné brýle. Při velmi prašných pracích musíte navíc použít respirátor.

• Klíč ke sklíčidlu a ostatní nástroje je třeba před zapnutím stroje bezpodmínečně odstranit.

Volicí páku pro rozsah otáček použijte jen tehdy, pokud je stroj v klidu! Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uveďte tyto údaje:

Použití v souladu s určením Tento stroj je určen k vrtání, hlubokému a čelnímu frézování malých obrobků (max. rozměry: 300 mm x 200 mm x 200 mm) z kovu, plastu a podobných materiálů. Se sériovým sklíčidlem s ozubeným věncem se smí používat jen vrtačky a frézy s cylindrickou stopkou max. 16 mm. Při obrábění kovů (ST37) nesmí být průměr nástroje větší než 13 mm. Navíc je také možné uchytit přímo v pracovním vřetenu nástroje s kuželovitou stopkou (MK3). Tímto strojem nesmí být prováděny žádné jiné práce, než práce, pro něž byl stroj zkonstruován a jež jsou popsány v návodu k obsluze. Každé jiné použití je použití v rozporu s určením. Za následné škody a úrazy výrobce neručí. Dbejte prosím na to, že naše přístroje nejsou konstruovány pro průmyslové použití. Zbytková nebezpečí a ochranná opatření Přímý elektrický kontakt Vadný kabel nebo zástrčka můžou vést ke zdraví ohrožujícímu úderu elektrickým proudem. Vadné kabely a zástrčky nechte vždy vyměnit odborníkem. Přístroj používejte jen na přípojce s ochranným vypínačem proti chybovému proudu (RCD). Nepřímý elektrický kontakt Úrazy vodivými díly u otevřených elektrických nebo vadných konstrukčních dílů. Při údržbě vytáhněte vždy zástrčku ze zásuvky. Používejte jen s ochranným vypínačem proti chybovému proudu (RCD). Nedostatečné lokální osvětlení Nedostatečné osvětlení představujte vysoké bezpečnostní riziko. Při práci s přístrojem zajistěte vždy dostatečné osvětlení. Likvidace Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení“. Likvidace přepravního obalu Obal chrání přístroj před poškozením při přepravě. Obalové materiály jsou vybrány zpravidla tak, aby splňovaly předpisy pro ochranu životního prostředí a likvidaci odpadu a lze je proto recyklovat. Vrácení obalu do oběhu materiálu šetří suroviny a snižuje výskyt odpadu. Části obalu (např. fólie, styropor) mohou být nebezpečné pro děti. Existuje riziko udušení! Části obalu uschovejte mimo dosah dětí a co nejrychleji zlikvidujte. Požadavky na obsluhu Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze. Kvalifikace Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace. Minimální věk Na přístroji smí pracovat jen osoby, jež dosáhly 18 let a byly seznámeny s manipulací a funkcí. Mladistvým mezi 16. a 18. rokem je dovoleno pracovat jen pod dohledem dospělé osoby. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele.

42Školení Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné. Přeprava a skladování

• Před dlouhodobým uskladněním musí být přístroj důkladně vyčištěn a uschován tak, aby k němu neměly přístup nepovolané osoby.

• Před každou přepravou zajistěte stroj tak, aby se nepřeklopil. Montáž / první uvedení do provozu Před každou montáží a seřízením vytáhněte zástrčku ze zásuvky. Aby se zabránilo poškození při přepravě, stroj smí být přepravován jen ve svislé poloze, nejlépe v originálním obalu. Dbejte bezpodmínečně na hmotnost stroje a používejte tomu odpovídající dopravní prostředky o dostatečné nosnosti. Nemáte-li k dispozici dopravní prostředek, se strojem opatrně manipulujte tak, abyste nezpůsobili škodu osobám ani stroji. Stroj chraňte bezpodmínečně před mokrem, vlhkostí a deštěm. Stroj lze instalovat jen v suchých a větraných prostorách. Teplotní rozsah pro provoz stroje by měl činit +15°C až +40°C. Jsou sklíčidla nástrojů a fréza dostatečně připevněny? Zkontrolujte, zda se případně nepovolily části stroje. Byl zvolen správný rozsah otáček? Je stroj a upínací prostředek čistý a bez špon? Zkontrolujte, zda jsou upevňovací šrouby tříčelisťového sklíčidla utaženy a zda lze pracovní vřeteno snadno otočit rukou. Před uvedením do provozu musí být namontovány všechny kryty a bezpečnostní zařízení. Čelisťové sklíčidlo se musí otáčet. Před stisknutím zapínače se ujistěte, zda je vše správně namontováno a pohyblivé díly se pohybují. Před zapojením stroje se ujistěte, zda údaje na typovém štítku odpovídají údajům o síti. Namontujte klikové rukojeti, jež jsou součástí dodávky. (obr. 5) Instalace Stroj postavte na rovný podstavec (pracovní stůl atd.) Stroj musí být pevně přišroubován k podstavci čtyřmi šrouby. K tomu použijte 4 upevňovací vrtané otvory v základové desce stroje. Ujistěte se, zda je dostatek místa pro pohyb křížového stolu a zda jsou k dispozici nastavení sklonu. Dbejte na to, zda je podstavec stroje dostatečně stabilní, aby unesl hmotnost stroje. Kvůli ochraně před korozí byly všechny kovové součásti stroje namazány ve výrobním závodě tukem. Před uvedením do provozu vyčistěte stroj vhodným ekologickým čisticím prostředkem. Nepoužívejte čisticí prostředky, jež by mohly poškodit lak stroje a během čištění zajistěte dostatečné větrání. Po vyčištění namažte stroj opět lehce mazacím olejem bez obsahu kyseliny. Olej, tuk a čisticí prostředky ohrožují životní prostředí a musí být proto ekologicky zlikvidovány. Nedávejte je do domovního odpadu. Zapojení do sítě/spínače Stroj se smí používat jen s jednofázovým proudem 230 V~50 Hz. V domácích podmínkách musí mít elektrický obvod maximální jištění 16A. Zapnutí stroje (obr. 3) Před zapnutím stroje musí být přiklopen sklápěcí kryt proti šponám (16). Svítí-li zelená kontrolka (a), lze stroj zapnout volicí spínačem otáček (6) a nastavit požadované otáčky. Svítí-li navíc oranžová kontrolka (b), musí být volicí spínač otáček (6) dán nejprve do „nulové polohy“. Pak lze na stroji nastavit požadované otáčky a stroj se rozběhne. Vypnutí stroje Stroj se vypne stisknutím červeného tlačítka “0“ nebo stisknutím nouzového vypínače (c). Poté musí být stroj odpojen ze sítě. Obsluha a seřízení Stroj seřizujte jen při vytažené zástrčce. Existuje značné riziko úrazu. Seřízení otáček (obr. 3, 4) Pomocí převodové páky (5) lze zvolit dva rozsahy otáček. Přední poloha (1) pro rozsah otáček 0 až 1100 min

Zadní poloha (2) pro rozsah otáček 0 až 2500 min

Rozsahy otáček 1 a 2 nikdy neměňte během provozu. V rámci rozsahu otáček 1 nebo 2 lze provádět plynulé jemné seřízení pomocí volicího spínače otáček (6). Správné otáčky/řezná rychlost Volba správné řezné rychlosti má velký vliv na životnost nástroje a pracovní výsledek. Je třeba ji zvolit v závislosti na opracovávaném materiálu. Správné řezné rychlosti dosáhnete správnou volbou otáček. Vrtání Empirické pravidlo: o co menší jsou otvory a o co měkčí je materiál, o to vyšší jsou otáčky. Následující seznam Vám pomůže při volbě správných otáček pro různé materiály. U uvedených otáček se jedná jen o orientační hodnoty.

43Frézování Otáčky lze vypočítat následovně: n=v/(πxd) n= otáčky v min

v= řezná rychlost v m/min d= průměr nástroje v mm π= 3,14 Hodnoty pro řezné rychlosti a maximální hloubky řezu najdete v níže uvedeném seznamu nebo tabulkách.

Rychlořezná ocel Tvrdokov Materiál Pevno st v tahu Hloubk a řezu a (mm) Řezná rychlo

Hloubk a řezu a (mm) Hloubk a řezu a (mm) Všeobecná konstrukční ocel, nástrojová ocel, cementační

zušlechtěn á ocel, litá ocel

Upnutí nástrojů (obr. 3, 4, 6-8) Kvůli tvarovému styku se smí v pracovním vřetenu používat výhradně jen nástroje, upínací přípravky a úchyty nástrojů s Morseovým kuželem MK3 a vnitřním závitem M12. Redukční pouzdra se nesmí používat. Upnutí nástrojů v pracovním vřetenu a jejich vyjmutí Upnutí: Stroj vypněte a vytáhněte zástrčku ze zásuvky! Sejměte kryt vřetena (15). Kuželovou stopku (18) a vřeteno (4) vyčistěte a odmastěte. Nyní vsuňte kuželovou stopku (18) do pouzdra pracovního vřetena (4). Pozor: aby se zabránilo úrazům, musíte frézu uchopit pomocí hadru! K fixaci pracovního vřetena zasuňte z boku do pouzdra vřetena fixační kolík (17). Tažnou tyč (19) pro upevnění kuželové stopky utáhněte plochým klíčem (SW10). Tažná tyč musí být zašroubována cca 8 otáček (ve směru hodinových ručiček) do trnu kuželu. Důležité: Nástroj a sklíčidlo zajistěte vždy tažnou tyčí, aby bylo vyloučeno samovolné povolení nástroje. Fixační kolík (17) opět vyjměte. Kryt vřetena (15) opět nasaďte. Vyjmutí: Stroj vypněte a vytáhněte zástrčku ze zásuvky! Sejměte kryt vřetena (15). K fixaci pracovního vřetena zasuňte z boku do pouzdra vřetena fixační kolík (17). Tažnou tyč povolte proti směru hodinových ručiček plochým klíčem (SW 10). Kuželovou stopku (18) uvolněte opatrně poklepáním gumovou palicí na tažnou tyč (19) a vyjměte z pouzdra vřetena. Aby se zabránilo úrazu, musíte frézu uchopit pomocí hadru! Kryt vřetena (15) opět nasaďte. Manipulace se sklíčidlem Ve sklíčidle (9) se smí upínat jen cylindrické nástroje s uvedeným maximálním průměrem stopky. Používejte jen bezvadný a ostrý nástroj. Nepoužívejte nástroje s poškozenou stopkou či jinak deformované a poškozené. Používejte jen příslušenství a nástavce schválené výrobcem. Stopku nástroje zastrčte celou do sklíčidla (9) a utáhněte klíčem ke sklíčidlu, který je součástí dodávky. Klíč ke sklíčidlu opět stáhněte. Dbejte na utažení upnutých nástrojů. Klíč ke sklíčidlu nenechávejte zastrčený. Nebezpečí úrazu odmrštěním klíče ke sklíčidlu. Upnutí obrobků Nástroje musí být vždy pevně upnuté. To je důležité pro provozní bezpečnost a pracovní výsledek. Není-li obrobek pevně upnutý, může se v důsledku síly posuvu frézy vytrhnout a být odmrštěn. Nejlépe se k tomu hodí strojní svěrák (není součástí dodávky) Díky upínacím šroubům a adaptérům lze strojní svěrák pomocí indikátoru vyrovnat přesně paralelně k vedením saní. K upevnění obrobku na stolu stroje lze použít také vhodné upínací příložky (nejsou součástí dodávky). Aby bylo zaručeno pevné držení obrobku, je přitom třeba dbát na správnou velikost upínacích příložek. Posuv (obr. 7, 8) Všechny posuvné pohyby musí být prováděny ručně. Normální a jemný posuv frézovací hlavy (obr. 1/2/9) Normální posuv frézovací hlavy Otočný kříž (14) posuvu vytáhněte ze stroje směrem ven. Nástroj lze nyní rychle přivést k obrobku pomocí otočného kříže. Normální posuv se používá na vrtané otvory. Díky 44hloubkovému dorazu (12) lze hloubku vrtání resp. frézování omezit ve směru z. Za tímto účelem povolte aretační rukojeť (20) na hloubkovém dorazu (12). Hloubkový doraz dejte do požadované polohy a aretační rukojeť (20) opět utáhněte. Na stupnici (21) lze odečíst polohu posuvu. Jemný posuv frézovací hlavy Otočný kříž (14) posuňte ve směru frézovací hlavy (1) tak, aby zuby zubové spojky (27) do sebe zapadly. Frézu lze nyní pomocí regulačního kolečka pro jemný posuv (7) přesně umístit. Dílek stupnice odpovídá 0,02 mm dráhy pojezdu stolu. Je-li požadovaná hloubka frézování nastavena, musí být frézovací hlava (1) zafixována svěrací pákou (28). Posuv křížového stolu (obr. 8) Křížovým stolem (2) stroje lze manuálně pojíždět ve dvou vůči sobě kolmých osách (X;Y). Posuv při frézování se provede stisknutím klik (10;11). Pomocí dílku stupnice na ručních klikách lze nastavit nulovou polohu dráhy pojezdu. Dílek stupnice odpovídá 0,02 mm dráhy pojezdu stolu. Pokud se osa pojezdu (X nebo Y) stolu nepoužívá, doporučuje se tuto sevřít svěrací pákou (22). Otočení frézovací hlavy (obr. 1, 2, 11-13) K frézování zkosených hran či V-drážek lze frézovací hlavu otočit doleva a doprava o 45°. Pozor: Před zahájením seřízení se ujistěte, zda je stroj pevně přišroubovaný k pracovní ploše! Stroj vypněte.Hlavu stroje (1) dobře přidržte rukou, aby se zabránilo vyklopení. Upevňovací matici (13) povolte plochým klíčem (SW 36). Nulovou aretaci (23) odblokujte vytažením. Nastavte požadovaný klínový úhel na úhlové stupnici (24). Upevňovací matici (13) opět utáhněte. Kalibrace vedení pro řezy na pokos (obr. 14) Při častém použití se může změnit vzdálenost mezi kluznými plochami podélných a příčných saní, jakož i frézovací hlavy. Aby byla zaručena bezvadná funkce a pohyb, musí být vedení pro řezy na pokos seřízena cca 1krát ročně. Povolte kontramatice (25). Kalibrační šrouby (26) seřiďte tak, aby byl tlak vyvíjený na vedení pro řezy na pokos na každém kalibračním šroubu stejný. Kalibrační šroub (26) přidržte pomocí imbusového klíče (3mm) v poloze a kontramatice (25) opět utáhněte. Tip: Kalibrační šrouby utahujte rovnoměrně, přičemž začínejte vždy zvenku ze dvou stran, aby bylo dosaženo jednotného seřízení. Obrábění Vrtání a hluboké frézování Sklíčidlo a nástroj nasaďte podle popisu a zajistěte tažnou tyčí. Sklíčidlo utáhněte pomocí klíče ke sklíčidlu. Nastavte správné otáčky (viz “Seřízení otáček“). Obrobek pevně upněte pomocí strojního svěráku nebo pomocí upínacích příložek. Křížový stůl (2) dejte do požadované polohy (směr X a Y). Seřiďte hloubkový doraz (viz “Normální posuv frézovací hlavy“) a dbejte na to, aby se nástroj nedostal do kontaktu s obrobkem. Předměty, které již nepoužíváte, odstraňte ze svého pracoviště. Zapněte stroj a volicím spínačem otáček (6) nastavte správné otáčky vřetena. Vrtejte resp. frézujte. Upozornění: U velkých vrtaných otvorů musí být nejprve provedeno předvrtání malým vrtákem. Vrták během vrtání několikrát vytáhněte z obrobku, aby ve vrtaném otvoru nezůstaly špony. Hloubky vrtání resp. frézování se dosáhne seřízením hloubkového dorazu (12). Po skončení práce dejte frézovací hlavu opět do horní polohy a stroj vypněte. Stroj a upínací přípravek vyčistěte a příp. namažte olejem.

Zahlubování a středicí vrtání Dbejte prosím, že zahlubování se provádí s nízkou řeznou rychlostí a malým posuvem, zatímco středicí vrtání s vysokou řeznou rychlostí a malým posuvem. Čelní frézování Sklíčidlo a nástroj upněte a zajistěte tažnou tyčí (19). Sklíčidlo utáhněte pomocí klíče ke sklíčidlu. Nastavte správný rozsah otáček. Pozor: Rozsahy otáček (1 a 2) neměňte, pokud se vřeteno točí! Obrobek pevně upněte pomocí strojního svěráku nebo pomocí upínacích příložek. Pracovní stůl dejte do požadované polohy (směr X a Y). Seřiďte hloubkový doraz a dbejte na to, aby se nástroj nedostal do kontaktu s obrobkem. Předměty, které již nepoužíváte, odstraňte ze svého pracoviště. Zapněte stroj a volicím spínačem otáček (6) nastavte správné otáčky vřetena. Frézujte. Křížový stůl seřiďte pomocí ručních klik ve směru X a Y. Po skončení práce stroj vypněte a frézovací hlavu (1) dejte opět do horní polohy. Stroj a upínací přípravek vyčistěte a příp. namažte olejem. Po použití stroje musí být pracovní stůl opět vyčištěn a namazán olejem. Prohlídky, údržba a ošetřování Před každým ošetřováním a údržbou vytáhněte zástrčku ze zásuvky! Údržbu stroje provádějte v pravidelných intervalech (podle četnosti použití). Údržbové práce přesně zadokumentujte. Kuželové stopky a frézu udržujte v čistotě. Pokud frézu nepoužíváte, uschovejte ji nejlépe v boxu. Zkontrolujte řádnou funkci celého elektrického obvodu (spínače, zástrčky, kontakty atd.). Aby se zabránilo větším škodám a úrazům, obraťte se, prosím, při poruchách, které nespadají do běžné údržby, na náš zákaznický servis. Adresu servisu najdete v záručním listu. Zkontrolujte pohyblivost frézovací hlavy a dbejte na to, aby se nepovolila. U vřetena zkontrolujte překmity. Zkontrolujte, zda jsou všechny šroubové spoje utažené. Mazání Aby byly vždy zaručeny dobré pracovní výsledky a stroj byl chráněn před korozí, musí být v pravidelných intervalech mazán. Mazací olej resp. tuk rozprostřete rovnoměrně štětcem nebo neplstnatým hadříkem. Mazaná místa a maziva: Všechny kovové součásti stroje: mazací olej Ozubená tyč na sloupu: mazací olej Stůl stroje: mazací olej Mechanizmus jemného posuvu: mazací olej Posuvné vřeteno podélných saní: mazací olej Posuvné vřeteno příčných saní: mazací olej Prizmové vedení frézovací hlavy: mazací tuk Otočná ložiska frézovací hlavy: mazací tuk Prizmové vedení příčných saní: mazací tuk Prizmové vedení podélných saní: mazací tuk Výměna napájecího kabelu Je-li poškozen napájecí kabel tohoto přístroje, musí jej vyměnit výrobce nebo zákaznický servis nebo podobná kvalifikovaná osoba, aby se zabránilo ohrožení. Čištění Před každým čištěním vytáhněte zástrčku ze zásuvky. Ochranná zařízení, větrací štěrbiny a kryt motoru udržujte pokud možno bez prachu a nečistot. Přístroj otřete čistým hadříkem nebo vyfoukejte tlakovým vzduchem při nízkém 45tlaku. Doporučujeme, abyste přístroj vyčistili hned po každém použití. Přístroj čistěte pravidelně vlhkým hadříkem a trochou tekutého mýdla. Nepoužívejte čističe a rozpouštědla, jež by mohla poškodit plastové součásti přístroje. Dbejte na to, aby se do přístroje nemohla dostat voda. Údržba Uvnitř přístroje se nenachází žádné další součásti, vyžadující údržbu. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole. Sériové číslo: Objednací číslo: Rok výroby: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Důležité informace pro zákazníka Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování. 46SK Skôr ako uvediete prístroj do prevádzky, prečítajte si, prosím, dôkladne tento návod na obsluhu.

Pred použitím si prečítajte návod na obsluhu! Používajte ochranné rukavice!

• Pracovisko udržujte čisté a upratané. Neporiadok na pracovisku a pracovnom stole zvyšuje riziko nehôd a úrazov.

• Dávajte pozor na napájací kábel. Neťahajte za kábel. Pri vyťahovaní kábla zo zásuvky sa dotýkajte len zástrčky. Kábel držte mimo dosahu tepelných zdrojov, oleja a ostrých hrán.

• Triesky nikdy nevyberajte holými rukami.

• Ak je stroj vypnutý, odstráňte triesky najlepšie zmetákom alebo štetcom.

• Pred začatím práce skontrolujte správnu funkciu ochranných zariadení.

• Pred opravami a údržbou a ak stroj nepoužívate, vytiahnite zástrčku zo zásuvky.

• Pri práci zaistite vždy dobré osvetlenie.

• Používajte vždy ostré a čisté nástroje.

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.
