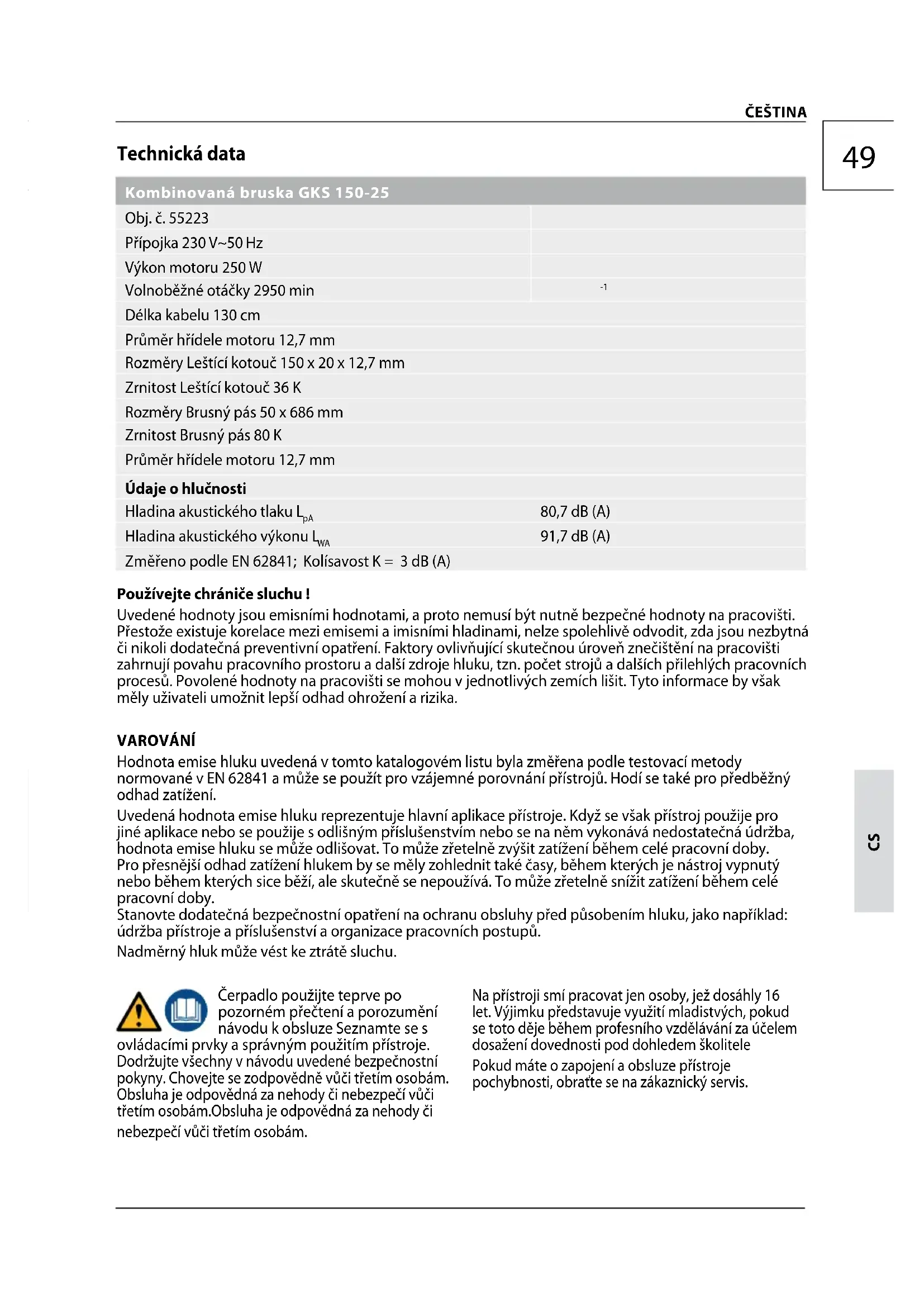

Technická data Kombinovaná bruska GKS 150-25 Obj. č. 55223 Přípojka 230 V~50 Hz Výkon motoru 250 W Volnoběžné otáčky 2950 min

Délka kabelu 130 cm Průměr hřídele motoru 12,7 mm Rozměry Leštící kotouč 150 x 20 x 12,7 mm Zrnitost Leštící kotouč 36 K Rozměry Brusný pás 50 x 686 mm Zrnitost Brusný pás 80 K Průměr hřídele motoru 12,7 mm Údaje o hlučnosti Hladina akustického tlaku L

80,7 dB (A) Hladina akustického výkonu L

91,7 dB (A) Změřeno podle EN 62841; Kolísavost K = 3 dB (A) Používejte chrániče sluchu ! Uvedené hodnoty jsou emisními hodnotami, a proto nemusí být nutně bezpečné hodnoty na pracovišti. Přestože existuje korelace mezi emisemi a imisními hladinami, nelze spolehlivě odvodit, zda jsou nezbytná či nikoli dodatečná preventivní opatření. Faktory ovlivňující skutečnou úroveň znečištění na pracovišti zahrnují povahu pracovního prostoru a další zdroje hluku, tzn. počet strojů a dalších přilehlých pracovních procesů. Povolené hodnoty na pracovišti se mohou v jednotlivých zemích lišit. Tyto informace by však měly uživateli umožnit lepší odhad ohrožení a rizika. VAROVÁNÍ Hodnota emise hluku uvedená v tomto katalogovém listu byla změřena podle testovací metody normované v EN 62841 a může se použít pro vzájemné porovnání přístrojů. Hodí se také pro předběžný odhad zatížení. Uvedená hodnota emise hluku reprezentuje hlavní aplikace přístroje. Když se však přístroj použije pro jiné aplikace nebo se použije s odlišným příslušenstvím nebo se na něm vykonává nedostatečná údržba, hodnota emise hluku se může odlišovat. To může zřetelně zvýšit zatížení během celé pracovní doby. Pro přesnější odhad zatížení hlukem by se měly zohlednit také časy, během kterých je nástroj vypnutý nebo během kterých sice běží, ale skutečně se nepoužívá. To může zřetelně snížit zatížení během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření na ochranu obsluhy před působením hluku, jako například: údržba přístroje a příslušenství a organizace pracovních postupů. Nadměrný hluk může vést ke ztrátě sluchu. Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis. ČEŠTINA50

Oblast Využití Tento přístroj je určen výhradně k broušení např. seker, nůžek, nožů, zásekových nástrojů různých délek a šířek ostří i vlastností, nožů, zásekových nástrojů všech tvarů, rýčů, hoblíků vyrobených z nástrojové oceli nad 60 HRC s přihlédnutím k bezpečnostním předpisům. Stroj se smí používat pouze v bezvadném tech

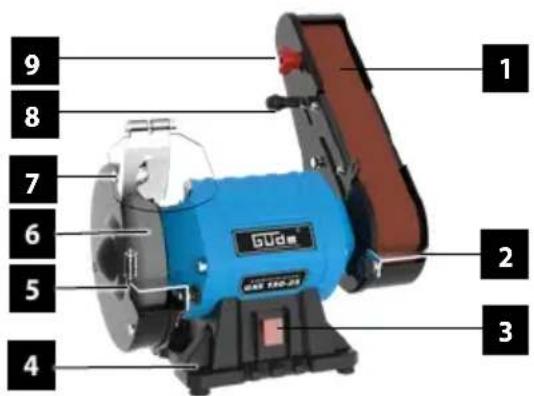

nickém stavu a při zohlednění všech bezpečnostních upozornění. Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Je co nejpřísněji zakázáno demontovat, upravovat a účelově odcizovat ochranná zařízení nacházející se na stroji, ne na něm umisťovat cizí ochranná zařízení. Popis zařízení

4. Otvor pro montáž na pracovní stůl

8. Páka napínání brusného pásu

9. Otočný knoík pro vzdálenost brusného pásu

Zbývající rizika I při správném používání a dodržování všech bezpečnostních předpisů mohou stále ještě existovat zbytková rizika.

• Nikdy nedávejte ruce do prostoru brusného kotouče.

• Nebezpečí poranění prstů a rukou rotujícími brusnými kotouči při neodborném vedení nebo podložení brusného kotouče.

• Odlétající části nástrojů

• vibrací rukou a paží

• nástroj a obrobek se při provozu zahřívají Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete po- moc,uveďte tyto údaje:

Symboly Varování/Pozor! Varování - Ke snížení rizika zranění si přečtěte provozní návod. Před prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky. Noste ochranné brýle! Používejte chrániče sluchu ! Používejte při práci vhodnou ochranou masku. Noste ochranné boty. Děti a nepovolané osoby držte vždy mimo dosah přístroje. ČEŠTINA51

Je zakázáno sahat dovnitř Chraňte před vlhkem. Nevystavujte stroj dešti. Zákaz obsluhy s řetízkem Zákaz obsluhy s kravatou Zákaz obsluhy s dlouhými vlasy Chraňte před chladem Varování před nebezpečím vtažení Výstraha před nebezpečným elektrickým napětím Dodržujte vy a osoby stojící v blízkosti bezpečnou vzdálenost od stroje (minimálně 5 m) Výstraha před odmrštěnými předměty Není povoleno pro broušení za mokra Vadné a ebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren. CE symbol Všeobecná bezpečnostní upozornění pro elektrické nářadí VAROVÁNÍ Přečtěte si všechna bezpečnostní upozornění, pokyny, zobrazení a specikace pro toto elektrické nářadí.Zanedbání při dodržování výstražných upozornění a pokynů uvedených v násle- dujícím textu může mít za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabe

lem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). Bezpečnost pracovního místa b) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. c) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.. d) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. V případě nepozornosti můžete ztratit kontrolu nad nářadím.

1) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem.. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. d) Nepoužívejte přívodní kabel mimo určený účel. Nikdy ho nepoužívejte na nošení, tahání ani na vytáhnutí elektrického nářadí ze zásuvky. Zajistěte, aby se přívodní kabel nedostal do blízkosti horkého tělesa, oleje, ostrých hran ani do blízkosti pohybujících se částí. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem. e) Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou vhodné pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako jsou respirátor, neklouzavá bezpečnostní obuv, ochranná helma nebo chrániče uší, v závislosti na typu a použití elektrického přístroje, snižuje riziko úrazů. c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrický přístroj vypnut ČEŠTINA52

dříve, než jej připojíte ke zdroji napájení a/ nebo baterii, zvednete nebo ponesete. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Klíč na matice nebo klíč připojený k otáčivému dílu elektrického nářadí může vést k poranění osob. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste volné oděvy ani šperky. Vyvarujte se toho, aby se vlasy a oděv dostaly do blízkosti rotujících dílů. Volný oděv, dlouhé vlasy nebo šperky mohou být zachyceny rotujícími díly. g) Lze li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Nedovolte faktu obeznámenosti se s nářadím v důsledku jeho častého používání, abyste uspokojili a nedodržovali bezpečnostní pokyny platné pro nářadí. Neopatrné konání může způsobit již v zlomku sekundy těžká poranění.

3) Svědomité zacházení a používání

elektronářadí a) Elektrické nářadí nepřetěžujte. Používejte správné elektrické nářadí pro Váš druh práce. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Zástrčku vytáhněte ze zásuvky a/nebo baterii vyjměte před seřizováním přístroje, výměnou příslušenství nebo odložením přístroje. Toto preventivní opatření zabraňuje neúmyslnému spuštění ručního elektrického nářadí. d) Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte elektrické nářadí používat osobám, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je li používáno nezkušenými osobami. e) Elektrické nářadí a díly příslušenství ošetřujte. Kontrolujte, jestli pohyblivé součástky bezchybně fungují nebo jestli neblokují, jestli nejsou zlomené a kontrolujte jakýkoli jiný stav, který by mohl negativně ovlivňovat fungování elektrického nářadí. Před použitím elektrického nářadí dejte poškozené součástky opravit. Mnoho úrazů bylo způsobeno nedostatečnou údržbou elektrického nářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektrické nářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Rukojeti a uchopovací plochy udržujte suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a uchopovací plochy zabraňují bezpečné manipulaci a kontrole nářadí při výskytu neočekávaných situací.

a) Nechte Vaše elektronářadí opravit pouze kvalikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro stolní brusky a) Nepoužívejte poškozené vložené nástroje. Před každým použitím vložené nástroje, jako např. brusné kotouče, zkontrolujte na odštěpení a trhliny. Jakmile vložený nástroj zkontrolujete a nasadíte, zdržujte se vy a osoby nacházející se v blízkosti mimo dosahu rotujícího vloženého nástroje a nechte přístroj běžet po dobu 1 minuty na nejvyšší otáčky. Poškozené vložené nástroje se většinou během této zkušební doby zlomí. b) Přípustné otáčky vloženého nástroje musí být minimálně tak vysoké jako uvedené maximální otáčky na elektrickém nástroji. Příslušenství, které se otáčí rychleji než je přípustné, se může zlámat a odlétávat. c) Nikdy nebruste na bočních plochách brusných kotoučů. Broušení na bočních plochách může způsobit roztržení brusných kotoučů a jejich odlét

nutí. Nebezpečí zranění! Nikdy se nepřibližujte tělem nebo oblečením do blízkosti rotujících dílů přístroje. Přístroj přepravujte pouze s vytaženou zástrčkou. Vždy se postarejte o dostatečnou stabilitu a zajištění přístroje. Před každým provozem proveďte vizuální kontrolu. Především bezpečnostní zařízení, elektrické ovládací prvky, elektrická vedení a šroubení zkontrolujte z hlediska poškození a utažení. Poškozené díly před provozem případně vyměňte. Elektrický přístroj vždy používejte s vloženým nástro

jem na obou vřetenech, abyste omezili riziko dotyku rotujících vřeten. Dodržujte příkaz pro bezpečné provádění brusných funkcí. Poškozené nebo silně rýhované brusné kotouče vyměňte. V případě zablokování stroj okamžitě vypněte. Připojení Na Sít Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD max. chybový proud 30mA). Připojovat pouze na jednofázový střídavý elektrický proud a pouze na síťové napětí uvedené na štítku. Je možné připojení pouze na zásuvky s ochranným kontaktem. Stroj zapínat do zásuvky pouze když je vypnutý. Údržba Před prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky. Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte. Pozor! Pokud se poškodí napájecí kabel tohoto přístroje, musí ho výrobce nebo jeho zákaznický servis či podobně kvalikovaná osoba vyměnit, aby se zabránilo nebezpečí. Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou! Plasty nečistěte rozpouštědlem, hořlavými nebo toxi

ckými kapalinami. K čištění používejte jen vlhký hadřík. Všechny pohyblivé díly ošetřete ekologickým olejem. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. V případě potřeby najdete seznam náhrad

ních dílů na internetové stránce www.guede.com. Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Důležité informace pro zákazníka Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do- movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com ČEŠTINA54

Odstranění poruchy Porucha Možná příčina Doporučená náprava Žádná činnost při aktivaci zapínače/vypínače. Žádný proud Zkontrolovat napájení proudem Vadný vypínač Nechat vyměnit zapínač/ vypínač autorizovaným servisním střediskem. Brusné kotouče se při zapnutí neotáčí. Opotřebení gumových pohonných kol. Seřizovacím šroubem zvyšujte přítlačnou sílu, dokud se brusné kotouče nezačnou otáčet. Brusný kotouč nefunguje při plné rychlosti nebo abnormální zvuky motoru. Motor přehřátý Přístroj vypnout a nechat vychladnout po dobu 30 minut. Motor chybný Obrátit se na autorizované servisní středisko. Brusný pásletí ven. Historiepásma jenastavenanesprávně. Opravte,dokud pásek nezůstaneuprostřed. ČEŠTINA55
