NÁVOD K OBSLUZE PWM 4 A1 PARKSIDE

 CZ Úvod Informace ktomuto návodu kobsluze Blahopřejeme vám kzakoupení vašeho nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Tento návod kobsluze dobře uschovejte. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Přístroj se používá výhradně k měření množství sladké vody ve venkovním prostoru. Komerční nebo průmyslové použití není dovoleno. Za použití v rozporu surčením se neručí. Odpověd- nost se nepřebírá ani za škody způsobené nesprávným použitím nebo nesprávnou manipulací, použitím síly nebo neoprávněnou modifikací. Riziko nese výhradně sám uživatel. Výstražná upozornění Vtomto návodu kobsluze jsou použita následující výstražná upozornění: VÝSTRAHA Výstražným upozorněním tohoto stupně nebezpečí je označena možná nebezpečná situace. Pokud se takové nebezpečné situaci nezabrání, může to vést ke zraněním. ► Abyste zabránili zranění osob, je proto nutné dodržovat pokyny uvedené vtomto výstraž- ném upozornění. POZOR Výstražným upozorněním tohoto stupně nebezpečí je označen možný vznik hmotné škody. Pokud se této nebezpečné situaci nezabrání, může dojít khmotným škodám. ► K zabránění hmotných škod je proto nutné dodržovat pokyny, uvedené vtomto výstražném upozornění.PWM 4 A1 CZ 

 85 ■ UPOZORNĚNÍ ► Upozornění označuje doplňující informace usnadňující manipulaci s přístrojem. Bezpečnost Základní bezpečnostní pokyny Pro bezpečnou manipulaci s přístrojem dodržujte následující bezpečnostní pokyny:

Zkontrolujte, zda je přístroj před každým použitím v bezvadném stavu. Pokud se zjistí poškození, výrobek se nesmí dál používat. ■ Děti ve věku od 8let a osoby somezenými fyzickými, smyslo- vými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou tento přístroj používat pouze tehdy, pokud jsou pod dohledem nebo byly poučeny obezpečném používání přístroje a porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. ■ Přístroj otevírejte pouze v suchém stavu. ■ Před použitím zkontrolujte přístroj a jeho přívodní vedení, zda jsou pevně usazené. ■ Zabraňte přímému slunečnímu záření. ■ Přístroj neprovozujte vblízkosti otevřeného ohně. ■ Nezaměřujte proud vody na elektrická zařízení, osoby nebo zvířata! ■ Přístroj není určen k odběru pitné vody. ■ Přístroj není odolný proti mrazu.PWM 4 A1 ■ 86 

 CZ ■ Po použití přístroje vždy uzavřete přítok vody (vodovodní kohoutek). ■ Zkontrolujte přístroj a jeho přívody vody v pravidelných interva- lech na jejich těsnost a bezvadnou funkci. ■ Opravu přístroje během záruční doby smí provádět pouze výrobcem autorizovaný zákaznický servis, jinak při následném poškození zaniká nárok na záruku. ■ Vadné součásti se smí nahradit pouze originálními náhradními díly. Pouze utěchto dílů je zaručeno, že budou splněny bez- pečnostní požadavky. Manipulace sbateriemi VÝSTRAHA Přístroj je napájen jednou baterií. V důsledku nesprávné manipulace s bateriemi může dojít kpožáru, výbuchům, úniku nebezpeč- ných látek nebo jiným nebezpečným situacím! ► Baterie nepatří do rukou dětem. Baterie uchovávejte mimo dosah dětí. ► Vpřípadě spolknutí baterie je třeba neprodleně vyhledat lékařskou pomoc. ► Baterie se nikdy nesmí zkratovat, rozebírat, deformovat ani házet do ohně. ► Nikdy nenabíjejte baterie, které nejsou určeny knabíjení.PWM 4 A1 CZ 

 87 ■ VÝSTRAHA ► Chemické látky z vyteklých nebo poškozených baterií mohou při kontaktu způsobit podráždění pokožky, proto používejte v tomto případě vhodné ochranné rukavice. Při kontaktu spo- kožkou se zasažené místo musí opláchnout silným proudem vody. Vniknou-li tyto chemikálie do očí, zásadně vyplachujte oči velkým množstvím vody, oči se nesmí třít a je nutné oka- mžitě vyhledat lékaře. ► Používejte výlučně uvedený typ baterie. ► Při vkládání dbejte na správnou polaritu. Ta je znázorněna vpřihrádce na baterie. ► Před vložením podle potřeby vyčistěte kontakty baterie a přístroje. ► Pokud přístroj delší dobu nepoužíváte, vyjměte zněj baterii. ► Spotřebované baterie ihned vyjměte z přístroje.

UN 30911 Tel. ____________ Výrobek je vybaven lithiovým plochým článkem, resp. je k výrobku přibalen.PWM 4 A1 ■ 88 

 CZ Rozsah dodávky (Zobrazení viz výklopná strana) ▯ průtokoměr včetně přípojky vodní hadice ▯ kohoutový připojovací kus G¾" (26,44mm) ▯ spojovací prvek G¾" (26,44mm) ▯ turbínová jednotka ▯ 1 × baterie 3,0V typ CR 2032 ▯ tento návod kobsluze UPOZORNĚNÍ ► Zkontrolujte kompletnost dodávky a zda není viditelně poškozena. ► Vpřípadě neúplné dodávky nebo poškození vzniklého vdůsledku vadného obalu nebo během přepravy kontaktujte servisní poradenskou linku (viz kapitola Servis). Popis přístroje (Zobrazení viz výklopná strana) kohoutový spojovací díl spojovací díl turbínová jednotka displej tlačítko přípojka vodní hadice tlačítko baterie (3,0V baterie typu CR 2032) víko přihrádky na baterie těsnicí kroužkyPWM 4 A1 CZ 

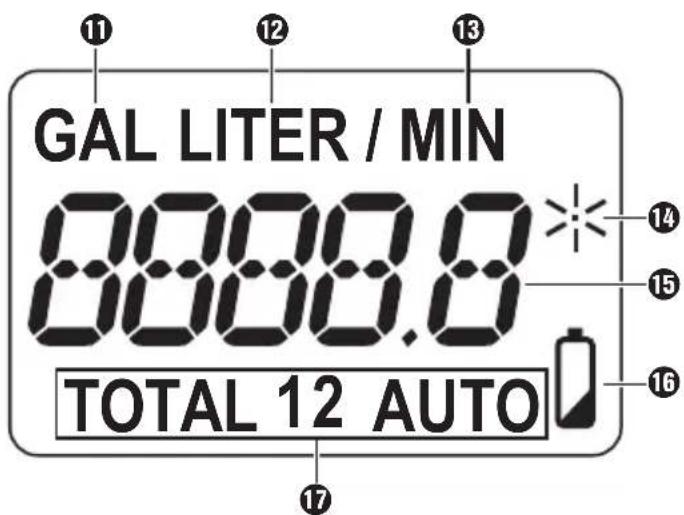

 89 ■ Zobrazení na displeji GAL TOTAL

- Objemová jednotka GAL (galony) 3 Objemová jednotka LITER ! Režim zobrazení: Průtok v LITER/MIN nebo GAL/MIN . Symbol průtoku: Zobrazení při aktivním měření 0 Množství vody 6 Zobrazení výměny baterie: Indikace při slabé baterii 1 Režimy zobrazení: TOTAL 1 / TOTAL 2 / AUTO Uvedení do provozu Zohledněte požadavky podle místa instalace Pro bezpečný a bezporuchový provoz přístroje musí místo instalace splňovat následující požadavky: ■ Teplota protékající vody smí být pouze v rozsahu mezi +5 °C a +40 °C. ■ Okolní teplota smí být pouze v rozsahu mezi +5 °C a +60 °C. ■ Používejte výlučně čistou sladkou vodu.PWM 4 A1 ■ 90 

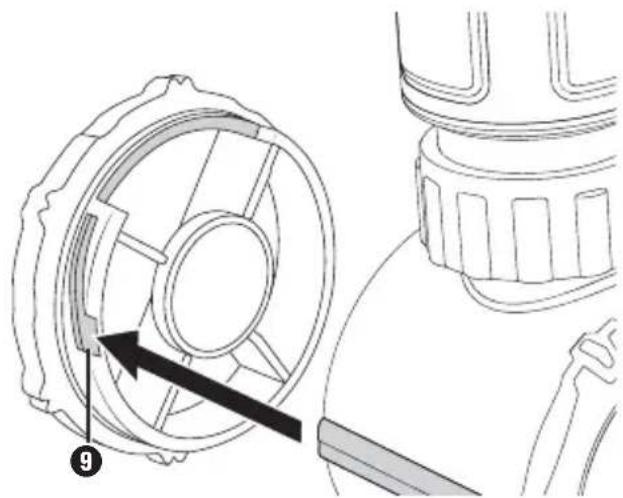

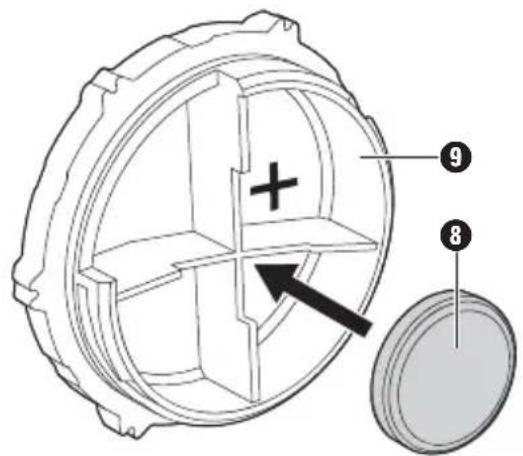

 CZ Vložení/výměna baterií Přístroj se dodává a provozuje s baterií 3,0 V typu CR 2032 . ♦ Přístroj odpojte od přípojky vody. ♦ Otočte víko přihrádky na baterie ve směru šipky a sejměte je. ♦ V případě potřeby vyjměte prázdnou baterii. ♦ Baterii 3,0 V typu CR 2032 vložte do víka přihrádky na baterie . Dbejte přitom na správnou polaritu (viz obr. 1). ♦ Víko přihrádky na baterie nasaďte opět na přihrádku na baterie tak, aby velké vyhloubení směřovalo směrem nahoru. Dbejte na to, aby malé vyhloubení přiléhalo na přihrádku na baterie. Otočte víko přihrádky na baterie proti směru šipky vyobrazené na typovém štítku až na doraz (viz obr. 2).

Obr. 1 Obr. 2 UPOZORNĚNÍ ► Když je baterie téměř vybitá, zobrazí se ukazatel výměny baterie

6. Baterii je třeba co

nejdříve vyměnit. ► Při výměně baterie se automaticky resetují všechny paměťové funkce na 0.PWM 4 A1 CZ 

 91 ■ Zapojení přístroje Přístroj lze připojit k vodní přípojce s vnitřním nebo vnějším závitem G¾". Alternativně lze přístroj připojit např.k zahradnímu postřikovači, abyste při zalévání měli přímý pohled na displej. Vodní přípojka G¾" vnější závit (viz obr. 3) ♦ Kohoutový připojovací kus našroubujte rukou ve směru hodinových ručiček na vodní přípojku s vnějším závitem G¾". ♦ Vodní hadici připojte k přípojce vodní hadice . Vodní přípojka G¾" vnitřní závit (viz obr. 4) ♦ Odšroubujte spojovací prvek včetně kohoutového připojovacího kusu z přístroje. ♦ Přístroj našroubujte rukou ve směru hodinových ručiček na vodní přípojku s vnitřním závitem G¾". ♦ Vodní hadici připojte k přípojce vodní hadice . Přípojka zahradního postřikovače atd. (viz obr. 5) ♦ Přední díl kohoutového připojovacího kusu posuňte dozadu a vytáhněte kohoutový připojovací kus ze spojovacího prvku . ♦ Zasuňte zahradní postřikovač nebo podobně do uchycení spojovacího prvku . ♦ Vodní hadici připojte k přípojce vodní hadice .

Obr. 3 Obr. 4 Obr. 5 UPOZORNĚNÍ ► V závislosti na zavlažovacím systému budete možná potřebovat další adaptér. Vtakovýchto případech se obracejte na specializovaný obchod.PWM 4 A1 ■ 92 

 CZ Obsluha Přístroj má tři paměťové funkce, které počítají spotřebované množství vody. Na displeji zobrazují režimy zobrazení množství spotřebované vody volitelně v litrech nebo galonech. ♦ Stiskněte tlačítko k aktivaci displeje . ♦ Chcete-li přepínat mezi různými režimy zobrazení, stiskněte opakovaně tlačítko

♦ Stisknutím tlačítka se přepíná mezi litry a galony. TOTAL 1 ■ Množství vody se počítá až do vynulování (např. spotřeba vody za den). TOTAL 2 ■ Množství vody se počítá až do vynulování (např. spotřeba vody za sezónu). AUTO ■ Množství vody se počítá na jedno zalití až do přerušení na 3 sekundy. Při dalším zalévání začne zobrazení opět na 0. LITER/MIN nebo GAL/MIN ■ V tomto režimu se aktuální průtok zobrazuje v l/min nebo gal/min. UPOZORNĚNÍ ► Pokud po dobu delší než cca 1 minuta neprotéká voda nebo nestisknete žádné tlačítko, přejde přístroj do pohotovostního režimu. ► Stiskněte opět tlačítko k aktivaci displeje . Resetovat (Reset) ♦ Stisknutím tlačítka na 3 sekundy v režimu zobrazení TOTAL 1/TOTAL 2 nebo AUTO re- setujete měření množství vody na 0. Při tom resetujete pouze měření množství vody v režimu zobrazení, ve kterém se aktuálně nacházíte. Demontáž ♦ Odšroubujte přístroj, resp. kohoutový spojovací díl proti směru hodinových ručiček z připojení vody. Při použití zahradního postřikovače nebo podobně, nasuňte přední díl spojovacího díl dozadu a stáhněte zahradní postřikovač. ♦ Odpojte vodní hadici od přípojky vodní hadice .PWM 4 A1 CZ 

 93 ■ Odstranění závad Následující tabulka pomůže při hledání a odstranění drobných závad: Závada Možná příčina Odstranění Žádná indikace na displeji . Není vložena baterie. Vložte baterii. Baterie je vybitá. Vyměňte baterii. Přístroj je v pohotovostním režimu. Aktivujte ho stisknutím tlačítka

Voda neteče dostatečně dob- ře, resp. nedošlo ke změně zobrazené hodnoty. Turbínová jednotka je znečištěná. Umyjte a vyčistěte turbínovou jednotku pod tekoucí vodou. Čištění Čištění přístroje POZOR ► Ubezpečte se, že při čištění nemůže vniknout do přihrádky na baterie, aby se tak zabrá- nilo nenapravitelnému poškození přístroje. ► Nepoužívejte leptavé, abrazivní ani čisticí prostředky na bázi rozpouštědel. Ty by mohly poškodit povrchy zařízení. ♦ Očistěte povrch přístroje měkkým suchým hadříkem. V případě silného znečištění použijte lehce navlhčený hadřík s jemným čisticím prostředkem. Čištění turbínové jednotky ♦ Odšroubujte spojovací prvek včetně kohoutového připojovacího kusu z přístroje. ♦ Odstraňte těsnicí kroužky ze spojovacího prvku a kohoutového připojovacího kusu . Umyjte a vyčistěte těsnicí kroužky , vnitřek spojovacího prvku a kohoutového připojo- vacího kusu pod tekoucí vodou. Vložte těsnicí kroužky opět do spojovacího prvku a kohoutového připojovacího kusu . ♦ Vyjměte turbínovou jednotku z přístroje a jednotku rozpojte odtažením. ♦ Všechny jednotlivé díly vyčistěte pod tekoucí vodou.PWM 4 A1 ■ 94 

 CZ ♦ Opět zasuňte turbínovou jednotku do sebe a vložte jednotku do přístroje (viz výklopná strana). ♦ Na přístroj našroubujte spojovací prvek včetně kohoutového připojovacího kusu . Skladování ♦ Pokud výrobek nepoužíváte delší dobu, vyjměte baterie a uložte je na čistém, suchém místě odolném proti mrazu a bez přímého slunečního záření. Likvidace Likvidace přístroje Symbol přeškrtnuté pojízdné popelnice uvedený vedle označuje, že toto zařízení podléhá směrnici č. 2012/19/EU. Tato směrnice uvádí, že tento přístroj se na konci své životnosti nesmí likvidovat sběžným domovním odpadem, ale musí se odevzdat vurčených sběrných místech či dvorech nebo podnicích oprávněných knakládání sodpady. Tato likvidace je pro Vás zdarma. Chraňte životní prostředí a zajistěte odbornou likvidaci přístroje. Informace omožnostech likvidace vysloužilého výrobku získáte na Vašem obecním nebo městském úřadě. Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažďován odděleně. Likvidace baterií Baterie se nesmí likvidovat společně sdomovním odpadem. Každý spotřebitel je ze zákona povinen odevzdat baterie do sběrného místa ve své obci / městské čtvrti nebo vobchodě. Baterie mohou obsahovat toxické těžké kovy a podléhají manipulaci s nebezpečnými odpady. Chemické symboly těžkých kovů jsou následující: Cd = kadmium, Hg = rtuť, Pb = olovo. Baterie odevzdejte pouze ve vybitém stavu.PWM 4 A1 CZ 

 95 ■ Likvidace obalu Zvolený obalový materiál odpovídá hlediskům ochrany životního prostředí a likvidace a je tudíž recyklovatelný. Již nepotřebný obalový materiál zlikvidujte podle místních platných předpisů. Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřiďte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály. Příloha Technické údaje Průtokoměr Napájecí napětí 1 × 3,0 V (stejnosměrný proud) Typ baterie CR 2032 Teplota vody +5 až +40 °C Okolní teplota +5 až +60 °C Tolerance měření ±5 % (nejméně ± 0,5 l) Max. provozní tlak 12bar Max. průtočné množství 1800 l/h* Rozsah průtoku 2–30 l/min* Připojení vody G¾" (26,44 mm) Typ ochrany IPX4 (ochrana před stříkající vodou)

• Měření mimo tento rozsah průtoku se neberou v úvahu. Uvedená tolerance měření není zaručena. Upozornění kprohlášení oshodě EU Tento přístroj je vsouladu se základními požadavky a ostatními relevantními předpisy směrnice o elektromagnetické kompatibilitě č. 2014/30/EU a směrnice RoHS č. 2011/65/EU. Kompletní prohlášení oshodě EU obdržíte udovozce.PWM 4 A1 ■ 96 

 CZ Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz okoupi. Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad okoupi (pokladní doklad) a stručně se popíše, včem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opra- vou nebo výměnou výrobku nezačne plynout nová záruční doba. Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače, akumulátory nebo díly, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neod- borném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizova- nými servisními provozovnami, záruční nároky zanikají.PWM 4 A1 CZ 

 97 ■ Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např.IAN12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvede- né servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software. Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN)123456 otevřít svůj návod k obsluze. Servis Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 332669_1907 Dovozce Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
