NÁVOD K OBSLUZE IAN 291645 PARKSIDE

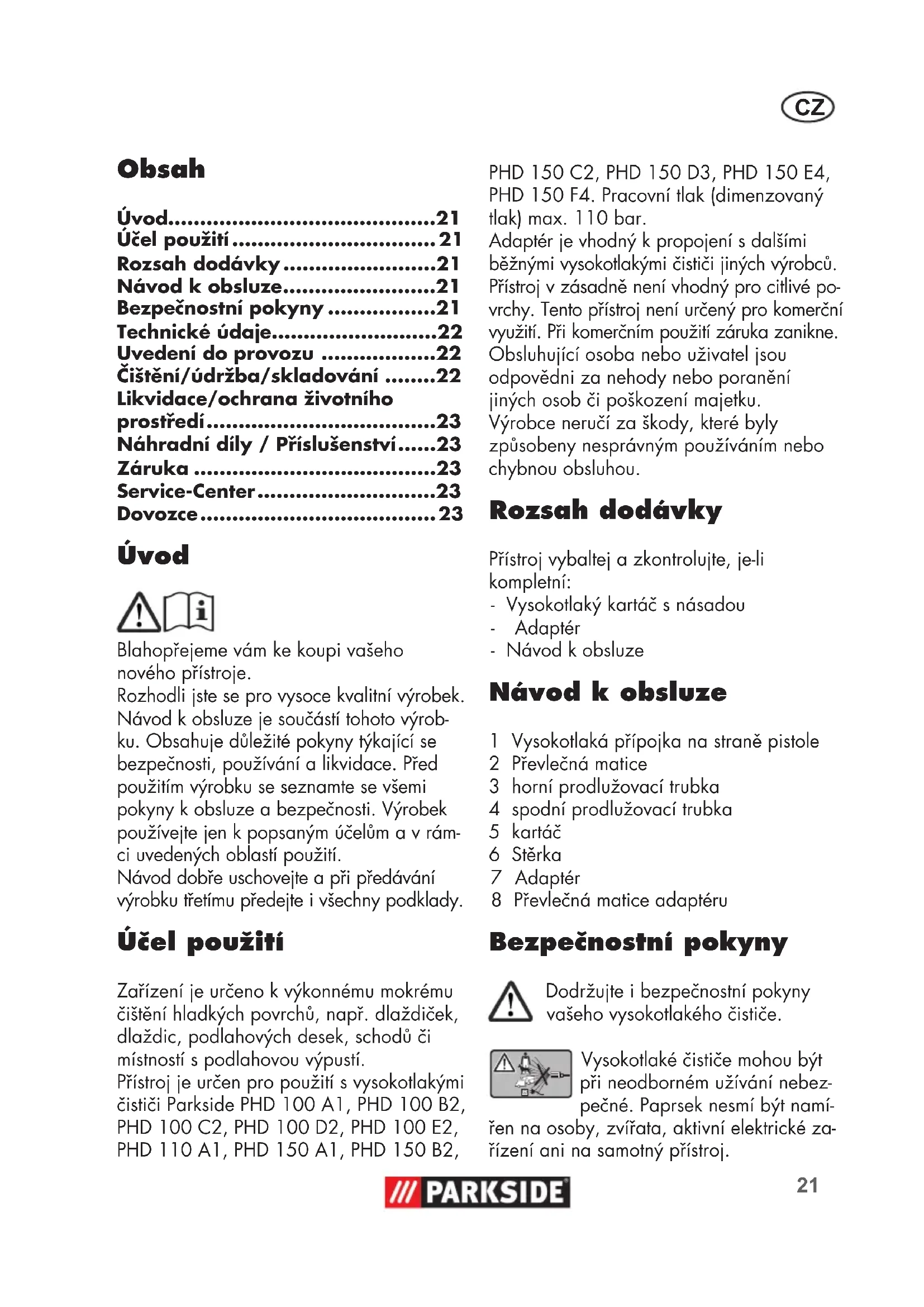

• Obsah Úvod p. 21
• Účel použití p. 21
• Rozsah dodávky p. 21
• Návod k obsluze p. 21
• Bezpečnostní pokyny p. 21
• Technické údaje p. 22
• Uvedení do provozu p. 22
• Čištění/údržba/skladování p. 22
• Likvidace/ochrana životního prostředí p. 23
• Náhradní díly / Příslušenství p. 23
• Záruka p. 23
• Service-Center p. 23
• Dovozce Úvod Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrob- ku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rám- ci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady. Účel použití Zařízení je určeno k výkonnému mokrému čištění hladkých povrchů, např. dlaždiček, dlaždic, podlahových desek, schodů či místností s podlahovou výpustí. Přístroj je určen pro použití s vysokotlakými čističi Parkside PHD100A1, PHD100B2, PHD100C2, PHD100D2, PHD 100 E2, PHD 110 A1, PHD150A1, PHD150B2, PHD 150 C2, PHD 150 D3, PHD 150 E4, PHD 150 F4. Pracovní tlak (dimenzovaný tlak) max. 110 bar. Adaptér je vhodný k propojení s dalšími běžnými vysokotlakými čističi jiných výrobců. Přístroj v zásadně není vhodný pro citlivé po- vrchy. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne. Obsluhující osoba nebo uživatel jsou odpovědni za nehody nebo poranění jiných osob či poškození majetku. Výrobce neručí za škody, které byly způsobeny nesprávným používáním nebo chybnou obsluhou. Rozsah dodávky Přístroj vybaltej a zkontrolujte, je-li kompletní: - Vysokotlaký kartáč s násadou - Adaptér - Návod k obsluze Návod k obsluze 1 Vysokotlaká přípojka na straně pistole 2 Převlečná matice 3 horní prodlužovací trubka 4 spodní prodlužovací trubka 5 kartáč 6 Stěrka 7 Adaptér 8 Převlečná matice adaptéru Bezpečnostní pokyny Dodržujte i bezpečnostní pokyny vašeho vysokotlakého čističe. Vysokotlaké čističe mohou být při neodborném užívání nebez- pečné. Paprsek nesmí být namí- řen na osoby, zvířata, aktivní elektrické za- řízení ani na samotný přístroj.22 p. 23

• Respektujte také pokyny výrobce objek- tu, který chcete vyčistit. Předejdete tím škodám.

• Používejte pouze originální příslušenství a neprovádějte žádné přestavby. Technické údaje Vysokotlaký kartáč s násadou: Vhodné pro vysokotlaké čističe s následu- jícími výkonovými parametry: Dimenzovaný tlak max. (p) ............................11 MPa / 1595 psi max. tlak (p max) .......16 MPa / 2320 psi Max. průtočné množství (Q max) . 450 l/h Max. teplota přívodu (T max) ............... 60 °C / 140 °F Adaptér: Vhodné pro vysokotlaké čističe s následu- jícími výkonovými parametry: Dimenzovaný tlak max. (p) ............................... 11 MPa / 1595 psi max. tlak (p max) ........ 16 MPa / 2320 psi Max. průtočné množství (Q max) .. 450 l/h Max. teplota přívodu (T max) ...............60 °C / 140 °F Uvedení do provozu Montáž:

1. Kartáč (5) sešroubujte se spodní

prodlužovací trubkou (4).

2. Spodní prodlužovací trubku (4)

sešroubujte s horní prodlužovací trubkou (3). Připojení bez adaptéru:

1. Zasunutím a zatočením spojte vyso-

kotlaký kartáč (bajonetový uzávěr) s násadou pomocí vysokotlaké přípojky na straně pistole (1) se stříkací pistolí vašeho vysokotlakého čističe PARKSIDE.

2. K upevnění otáčejte převlečnou maticí

(2) proti stříkací pistoli. Připojení s adaptérem:

1. Nasaďte adaptér (7) na vysokotlakou

přípojku (1) a otočte jej o 90°, až za- klapne (bajonetový uzávěr).

2. Našroubujte převlečnou matici (2) na

horní prodlužovací trubku (3) proti ad- aptéru (7).

3. Připojte stříkací pistoli vysokotlaké-

ho čističe (bajonetový uzávěr) a našroubujte převlečnou matici (8) adap- téru (7) proti stříkací pistoli. V případě pochybností kartáč (5) nejdříve vyzkoušejte na všech plochách na místě, které není vidět, aby byla zajištěna snášenlivost. Uvolnění: Kartáč s násadou sejměte v obráceném pořadí.

1. Uvolněte převlečnou matici (8) na ad-

aptéru (7) a převlečnou matici (2) na horní prodlužovací trubce (3).

2. Uvolněte uzávěry zatlačením a

otočením o 90° v opačném směru (ba- jonetový uzávěr). Čištění/údržba/ skladování Před jakoukoliv prací na přístroji vytáhněte síťovou zástrčku vysokot- lakého čističe ze zásuvky. Hrozí nebezpečí úrazu el. proudem.

• Přístroj čistěte navlhčeným hadříkem.

• Přístroj je nevyžaduje údržbu.

• Přístroj uchovávejte v prostoru, který je chráněn před mrazem.23

Likvidace/ochrana životního prostředí Přístroj, příslušenství a obal zavezte k ekologické likvidaci. Náhradní díly / Příslušenství Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu Pokud nemáte internet, tak prosím zavole- jte na servisní středisko (viz „Service-Cen- ter“, strana 23). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky. Adaptér ................................30300505 Záruka Na tento přístroj poskytujeme 3letou záruku od data zakoupení. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normáln- ímu opotřebení, a lze je považovat za spotřební materiál (např. adaptér), nebo poškození křehkých dílů. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné ma- nipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvede- né v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 291645). Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace. Service-Center

Servis Česko Tel.: 800143873 E-Mail: grizzly@lidl.cz IAN 291645 Dovozce Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Německo www.grizzly-service.eu24
