Produkttyp	Hochdruck-Besenbürste mit Adapter
Marke	Parkside
Modell	IAN 291645
Verwendungszweck	Wasserreinigung glatter Oberflächen (Fliesen, Platten, Treppen, Bodenabläufe)
Betriebsdruck	11 MPa (110 bar, 1595 psi)
Maximaler Druck	16 MPa (160 bar, 2320 psi)
Maximaler Durchfluss	450 l/h
Max. Eingangstemperatur	60 °C
Kompatibilität	Parkside Hochdruckreiniger PHD 100 A1, B2, C2, D2, E2, PHD 110 A1, PHD 150 A1, B2, C2, D3, E4, F4 und andere Modelle mit Adapter
Lieferumfang	Besenbürste, Adapter, Bedienungsanleitung
Bürstenmaterial	Synthetik (Kunststoff)
Anschluss	Bajonettverschluss (mit oder ohne Adapter)
Wartung	Mit einem feuchten Tuch reinigen; wartungsfreies Gerät
Lagerung	In einem frostfreien Raum
Sicherheit	Wasserstrahl nicht auf Personen, Tiere oder elektrische Geräte richten
Ersatzteile	Adapter (Art.-Nr. 30300505) erhältlich auf www.grizzly-service.eu
Garantie	3 Jahre (Einzelheiten in der Bedienungsanleitung)
Gewerbliche Nutzung	Nicht geeignet; nur für den Hausgebrauch

Häufig gestellte Fragen - IAN 291645 PARKSIDE

Ist die Parkside Besenbürste IAN 291645 mit allen Hochdruckreinigern kompatibel?

Sie ist für Parkside Hochdruckreiniger der Serien PHD 100, PHD 110 und PHD 150 konzipiert. Dank des mitgelieferten Adapters kann sie auch mit anderen gängigen Marken verwendet werden. Überprüfen Sie die Spezifikationen: max. Druck 16 MPa, max. Durchfluss 450 l/h.

Welchen maximalen Druck hält dieses Zubehör aus?

Der Betriebsdruck beträgt 11 MPa (110 bar) und der maximal zulässige Druck beträgt 16 MPa (160 bar). Diese Grenze nicht überschreiten.

Wie hoch ist der maximale Wasserdurchfluss?

Der maximale Durchfluss beträgt 450 Liter pro Stunde.

Kann ich heißes Wasser mit dieser Bürste verwenden?

Ja, die maximale Eingangswassertemperatur beträgt 60 °C. Darüber hinaus könnte das Gerät beschädigt werden.

Wie pflege ich die Hochdruck-Besenbürste?

Die Pflege ist einfach: Reinigen Sie das Gerät mit einem feuchten Tuch. Es ist wartungsfrei. Lagern Sie es an einem frostfreien Ort.

Welche Sicherheitshinweise sind zu beachten?

Richten Sie den Wasserstrahl niemals auf Personen, Tiere oder elektrische Geräte. Beachten Sie auch die Hinweise Ihres Hochdruckreinigers.

Wo kann ich Ersatzteile kaufen?

Ersatzteile (insbesondere der Adapter, Art.-Nr. 30300505) sind auf der Website www.grizzly-service.eu oder durch Kontaktaufnahme mit dem Kundendienst erhältlich.

Wie lange beträgt die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Bewahren Sie den Kassenbon auf.

Kann ich dieses Zubehör gewerblich nutzen?

Nein, dieses Gerät ist nur für den Hausgebrauch bestimmt. Eine gewerbliche Nutzung führt zum Garantieverlust.

Wie lagere ich die Besenbürste?

Nach Gebrauch reinigen und an einem trockenen, frostfreien Ort aufbewahren. Nicht negativen Temperaturen aussetzen.

BEDIENUNGSANLEITUNG IAN 291645 PARKSIDE

Originalbetriebsanleitung

FR BE

BALAI-BROSSE HAUTE PRESSION

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Sicherheitshinweise......5

Technische Daten......5

Inbetriebnahme ....5

Reinigung/Wartung/Lagerung .....6

Entsorgung/Umweltschutz ......6

Ersatzteile/Zubehör ......6

Garantie 6

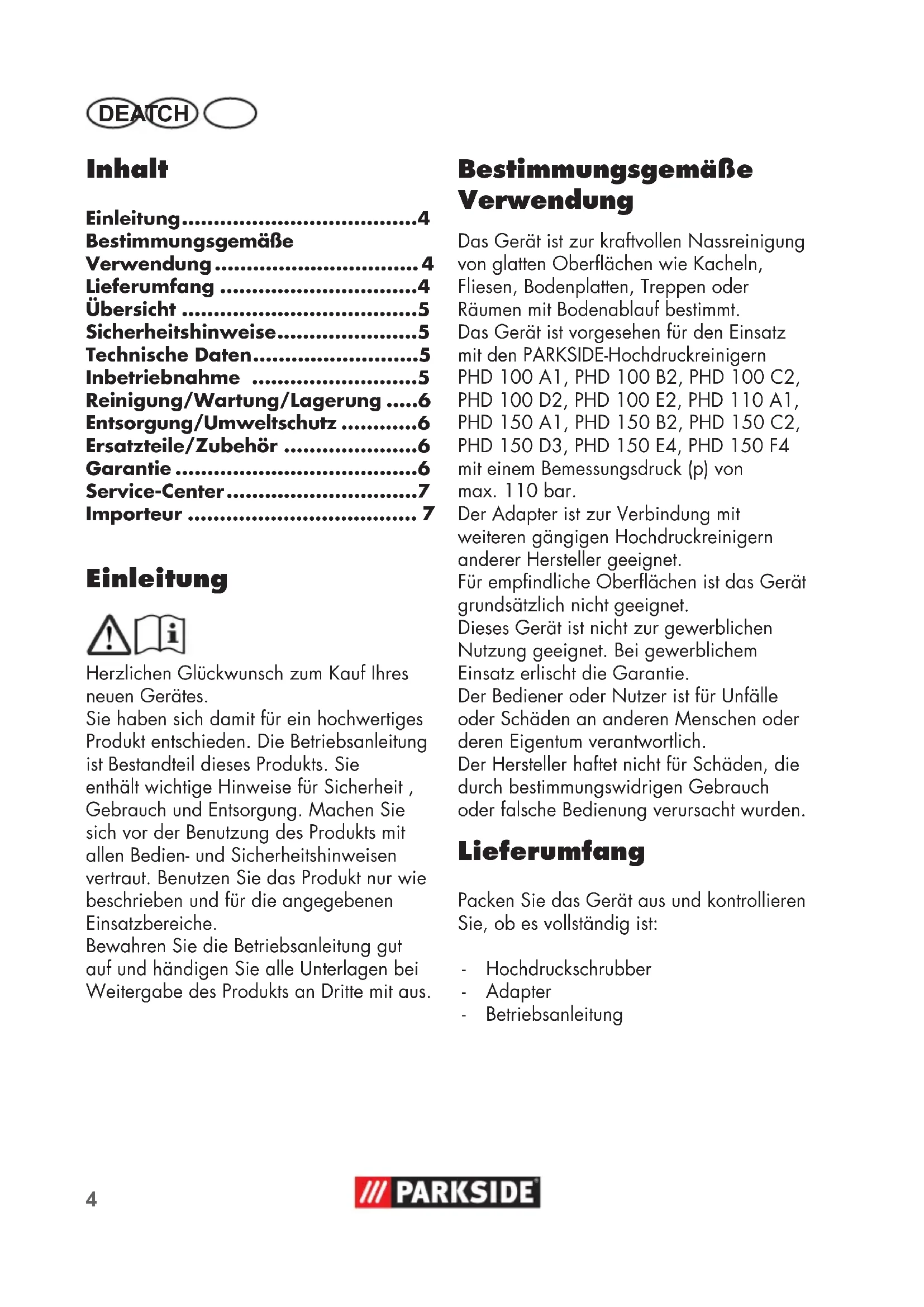

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist zur kraftvollen Nassreinigung von glatten Oberflächen wie Kacheln, Fliesen, Bodenplatten, Treppen oder Räumen mit Bodenablauf bestimmt.

Das Gerät ist vorgesehen für den Einsatz mit den PARKSIDE-Hochdruckreinigern PHD 100 A1, PHD 100 B2, PHD 100 C2, PHD 100 D2, PHD 100 E2, PHD 110 A1, PHD 150 A1, PHD 150 B2, PHD 150 C2, PHD 150 D3, PHD 150 E4, PHD 150 F4 mit einem Bemessungsdruck (p) von max. 110 bar.

Der Adapter ist zur Verbindung mit weiteren gängigen Hochdruckreinigern anderer Hersteller geeignet.

Für empfindliche Oberflächen ist das Gerät grundsätzlich nicht geeignet.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Hochdruckschrubber
• Adapter
• Betriebsanleitung

Übersicht

1 Hochdruckanschluss Pistolenseite
2 Überwurfmutter
3 Oberes Verlängerungsrohr
4 Unteres Verlängerungsrohr
5 Bürste
6 Abziehlippe
7 Adapter
8 Überwurfmutter Adapter

Sicherheitshinweise

Beachten Sie auch die Sicherheitshinweise Ihres Hochdruckreinigers.

Hochdruckreiniger können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Beachten Sie auch die Herstellerangaben des zu reinigenden Objektes, um Schäden zu vermeiden.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten durch.

Technische Daten

Hochdruckschrubber:

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck (p) ..11 MPa / 1595 psi Zulässiger Druck (p max)....16 MPa / 2320 psi Max. Durchflussmenge (Q max) ...450 l/h Max. Zulauftemperatur (T max)....60 °C / 140 °F

Adapter:

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck (p) .....11 MPa / 1595 psi Zulässiger Druck (p max)..... 16 MPa / 2320 psi Max. Durchflussmenge (Q max) .... 450 l/h Max. Zulauftemperatur (T max) .....60 °C / 140 °F

Inbetriebnahme

Montage:

1. Verschrauben Sie die Bürste (5) mit dem unteren Verlängerungsrohr (4).
2. Verschrauben Sie das untere Verlängerungsrohr (4) mit dem oberen Verlängerungsrohr (3).

Anschließen ohne Adapter:

1. Verbinden Sie durch Einstecken und Eindrehen (Bajonettverschluss) den Hochdruckschrubber über den Hochdruckanschluss Pistolenseite (1) mit der Spritzpistole Ihres PARKSIDE-Hochdruckreinigers.
2. Drehen Sie die Überwurfmutter (2) für einen festen Halt gegen die Spritzpistole.

Anschließen mit Adapter:

1. Stecken Sie den Adapter (7) auf den Hochdruckanschluss (1) auf und drehen Sie um 90° bis zum Einrasten (Bajonettverschluss).
2. Verschrauben Sie die Überwurfmutter (2) am oberen Verlängerungsrohr (3) gegen den Adapter (7).
3. Schließen Sie die Spritzpistole des Hochdruckreinigers an (Bajonettverschluss) und verschrauben Sie die Überwurfmutter (8) des Adapters (7) gegen die Spritzpistole.

Testen Sie die Bürste (5) an allen Oberflächen an einer nicht sichtbaren Stelle aus, um eine Verträglichkeit sicherzustellen.

Lösen:

Das Lösen des Hochdruckschrubbers erfolgt in umgekehrter Reihenfolge.

1. Lösen Sie die Überwurfmutter (8) am Adapter (7) und die Überwurfmutter (2) am oberen Verlängerungsrohr (3).
2. Lösen Sie die Verschlüsse durch Drücken und Drehen um 90° in entgegen-gesetzter Richtung (Bajonettverschluss).

Reinigung/Wartung/ Lagerung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker des Hochdruckreinigers. Es besteht die Gefahr eines Stromschlages.

• Reinigen Sie das Gerät mit einem feuchten Tuch.
  • Das Gerät ist wartungsfrei.
• Bewahren Sie das Gerät in einem frost-sicheren Raum auf.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“, Seite 7). Halten Sie die unten genannte Bestellnummer bereit:

Adapter 30300505

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Original-Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile (z. B. Adapter) angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten.

Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Bitte halten Sie für alle Anfragen den Original-Kassenbon und die Identifikationsnummer (IAN 291645) als Nachweis für den Kauf bereit.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

Service-Center

DF Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 291645

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 291645

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 291645

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

www.grizzly-service.eu

GERMANY
