| Typ produktu | Pneumatická údržbová jednotka |
| Značka | Parkside |
| Model | PDWE 8 B2 |
| Maximální provozní tlak | 8 barů |
| Rozsah nastavitelného tlaku | 0,5 až 8 barů |
| Kapacita olejové nádrže | Přibližně 200 ml |
| Filtr | Integrovaná filtrační vložka |
| Vstupní spojka | Samčí konec (předmontováno) |
| Výstupní spojka | Rychlospojka |
| Manometr | Ano, pro zobrazení pracovního tlaku |
| Regulátor tlaku | Ano, s aretovacím mechanismem |
| Mazání | Integrovaná olejová mlhovací jednotka |
| Montáž na stěnu | Součástí je nástěnný držák |
| Obsah balení | Údržbová jednotka, montážní příslušenství (2 šrouby, 2 hmoždinky), návod k použití |
| Přibližná hmotnost | Přibližně 1 kg |
| Přibližné rozměry (D x V x H) | Přibližně 20 x 25 x 10 cm |
| Určení | Úprava stlačeného vzduchu pro pneumatické nářadí (filtrace, mazání, regulace) |
| Oblast použití | Domácí použití |
| Údržba | Pravidelně čistěte vlhkým hadříkem, vypouštějte kondenzát přes vypouštěcí ventil |
| Záruka | 3 roky od data nákupu |
| Zákaznický servis Francie | 0800 919270 |
| Recyklace | Nevyhazujte do směsného odpadu, recyklujte ve sběrném místě |
| Doporučený olej | Olej vhodný pro kompresory |
Často kladené otázky - PDWE 8 B2 PARKSIDE
Dotazy uživatelů ohledně PDWE 8 B2 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vzduchový kompresor ve formátu PDF zdarma! Najděte svůj návod PDWE 8 B2 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PDWE 8 B2 značky PARKSIDE.
NÁVOD K OBSLUZE PDWE 8 B2 PARKSIDE
Překlad originálního provozního návodu
SK
PNEUMATICKÁ JEDNOTKA ÚDRŽBY
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
PL
Použití v souladu s určením 44
Vybavení 44
Rozsah dodávky 44
Technické údaje 44
Obecné bezpečnostní pokyny pro zařízení na stlačený vzduch ..... 45
Bezpečnostní pokyny pro používání přístrojů na stlačený vzduch ..... 4 5
Bezpečnost uživatelů 46
Zakázané oblasti použití 46
Důležité upozornění....4 6
Před uvedením do provozu 46
Instalace 46
Plnění jednotky rozprašovače oleje 47
Uvedení do provozu 47
Nastavení pracovního tlaku 48
Filtrační jednotka 48
Vypouštění kondenzátu prostřednictvím vypouštěcího ventilu 48
Jednotka rozprašovače oleje 49
Údržba a čištění 49
Likvidace 50
Záruka společnosti Kompernass Handels GmbH ....50
Servis 51
Dovozce 51
PNEUMATICKÁ JEDNOTKA PRO ÚDRŽBU PDWE 8 B2
Úvod
Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto vý robku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.
Použití v souladu s určením
Jednotka pro úpravu stlačeného vzduchu slouží k olejování stlačeného vzduchu pro pneumatické nářadí a současně filtruje kondenzát ze stlačeného vzduchu. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Tento návod dobře uschovejte. Při předávání výrobku třetím osobám předejte i tyto podklady. Jakékoli použití, které překračuje rozsah používání k určenému účelu, je zakázané a je potenciálně nebezpečné. Na škody, které vzniknou v důsledku nedodržování pokynů nebo nesprávným použitím, se nevztahuje záruka a nespadají do odpovědnosti výrobce. Přístroj byl navržen pro domácí používání a nesmí se používat v komerční nebo průmyslové sféře.
Symboly na pneumatickém nářadí
 | Před uvedením do provozu je nutné si přečíst návod k obsluze. |
 | Používejte ochrannou masku proti prachu. |
 | Používejte ochranu očí. |
 | Používejte ochranu sluchu. |
 | Používejte ochranné rukavice |
Vybavení
① filtrační jednotka
② zástrčková vsuvka (předmontovaná)
③ regulátor stlačeného vzduchu
④ manometr stlačeného vzduchu
⑤ držák na stěnu
6 otvor k doplňování oleje
⑦ šroub průtoku oleje
8 rychlospojka
⑨ jednotka rozprašovače oleje
⑩ uzavírací kroužek
⑪ nádoba na olej pro stlačený vzduch
⑫ vypouštěcí ventil
13 sběrná nádoba na kondenzát
14 filtrační vložka
Rozsah dodávky
1 pneumatická jednotka pro údržbu včetně přípojek
1 montážní příslušenství (2x montážní šroub, 2x hmoždinka)
1 návod k obsluze
Technické údaje
Pracovní tlak max. 8 bar
Olej
Obecnébezpečnostní pokyny pro zařízení na stlačený vzduch
VÝSTRAHA!
▶ PŘED POUŽITÍM SI PROSÍM POZORNĚ PŘEČTĚTE NÁVOD K OBSLUZE. JE SOUČÁSTÍ PŘÍSTROJE A MUSÍ BÝT NEUSTÁLE K DISPOZICI!
■ Na typovém štítku jsou uvedeny všechny technické údaje této jednotky pro úpravu stlačeného vzduchu. Zjistěte si prosím informace o technickém stavu tohoto přístroje.
Osoby ve věku od 16 let a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou používat tento přístroj pouze tehdy, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání přístroje a porozuměly z toho vyplývajícímu nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
■ Ve spojení s kompresorem provádí tato jednotka pro úpravu stlačeného vzduchu údržbu a péči (např. filtrování, olejování a regulaci) vašeho pneumatického nářadí. Jednotka pro úpravu stlačeného vzduchu se smí používat pouze s kompresorem stlačeného vzduchu. Při používání tohoto přístroje dodržujte maximální hodnoty stlačeného vzduchu připojeného nářadí a během používání je několikrát zkontrolujte. Tento výrobek je určen pouze k soukromému používání. Jednotka pro úpravu stlačeného vzduchu se smí používat pouze v souladu s určeným účelem. Jakékoli další odlišné používání je zakázáno!
Součástí použití v souladu s určením je také respektování bezpečnostních pokynů v návodu k obsluze a montážního návodu. Výrobce ani obchodník nepřebírá ručení za škody vzniklé v důsledku použití k jinému účelu nebo vzniklé nesprávnou obsluhou.
■ Pro tento výrobek se smí používat pouze příslušenství, které je pro něj vhodné. Osoby, které jednotku pro úpravu stlačeného vzduchu používají a případně provádějí činnosti údržby, jsou povinny se s jednotkou podrobně seznámit. Dále musí znát potenciální nebezpečí. Platné bezpečnostní předpisy se musí přesně a svědomitě dodržovat.
Každá úprava provedená u jednotky pro úpravu stlačeného vzduchu vede k zániku záruky výrobce na škody vzniklé v jejím důsledku.
Bezpečnostní pokyny pro používání přístrojů na stlačený vzduch
NEBEZPEČÍ ZRANĚNÍ!
- Před výměnou nástroje, nastavením a údržbou odpojte přívod stlačeného vzduchu. - Při odpojování přípojky vždy bezpodmínečně držte hadici na stlačený vzduch pevně v rukou. Šlehnutím hadice na stlačený vzduch může dojít ke zranění.
Jednotku pro úpravu stlačeného vzduchu je nutné nejdříve nainstalovat, než bude možné ji bezpečně uvést do provozu. K montáži je proto vhodná pevná zed' (pro přišroubování).
■ Doporučuje se používat pouze maziva doporučená výrobcem.
Nikdy nepřekračujte uvedené maximální hodnoty tlaku jednotky pro úpravu stlačeného vzduchu.
Jednotka pro úpravu stlačeného vzduchu smí být připojena pouze ke zdroji stlačeného vzduchu, který nepřekračuje pracovní tlak 8 barů.
■ Vedení stlačeného vzduchu neumistujte do blízkosti zdrojů tepla, oleje a ostrých hran.
Jednotka pro úpravu stlačeného vzduchu smí být provozována pouze ve spojení s kompresorem na stlačený vzduch. Použití ve spojení s jinými zdroji stlačeného vzduchu, např. s tlakovou nádobou je zakázáno. V tomto případě hrozí nebezpečí požáru a/nebo výbuchu.
■ Dbejte na to, aby k jednotce pro úpravu stlačeného vzduchu a k připojenému pneumatickému nářadí neměly přístup děti a osoby s omezenými fyzickými nebo psychickými schopnostmi.
Na opravy navijáku se musí používat výhradně originální náhradní díly. Neoriginální náhradní díly mohou vést k vážným poškozením.
Při provádění údržby, nastavení a oprav vždy nejdříve odpojte jednotku pro úpravu stlačeného vzduchu od přívodu stlačeného vzduchu.
■ Je zakázáno provádět úpravy jednotky pro úpravu stlačeného vzduchu.
Jednotku pro úpravu stlačeného vzduchu použí-vejte pouze v případě, pokud je v bezvadném technickém stavu. V případě pochybností se před použitím nejprve porad’te s odborníkem.
■ Opravy nechte provádět pouze kvalifikovanými odborníky.
Bezpečnost uživatelů
Před použitím vždy přezkoušejte používané nářadí na stlačený vzduch. Jednotku pro úpravu stlačeného vzduchu v žádném případě nepoužívejte s vyšším provozním tlakem, než jaký je uveden v technických údajích. Dříve než spojíte své pneumatické nářadí s jednotkou pro úpravu stlačeného vzduchu, přesvědčte se, zda je správně a bezpečně připojeno.
Zakázané oblasti použití
Jednotku pro úpravu stlačeného vzduchu neprovozujte v prostředí s nebezpečím výbuchu. Vyhněte se práci v prostředí, ve kterém se mohou nacházet takové látky, jako jsou hořlavé plyny, kapaliny a mlha z barev a prachu. Tyto látky se mohou vznítit na velmi horkých plochách zařízení na stlačený vzduch.
Důležité upozornění
Jednotku pro úpravu stlačeného vzduchu nepoužívejte ve spojení se zařízeními na stlačený vzduch, které nesmí používat upravovaný stlačený vzduch (např. mazací lisy, pískovací zařízení, zařízení k huštění pneumatik atd.).
Před uvedením do provozu
Instalace
■ POZOR: Pro minimalizaci potenciálně hrozících zranění a poškození je nutné před prvním uvedením do provozu namontovat jednotku pro úpravu stlačeného vzduchu na vhodnou zed'. Dbejte na stabilní a horizontální montáž jednotky pro úpravu stlačeného vzduchu.

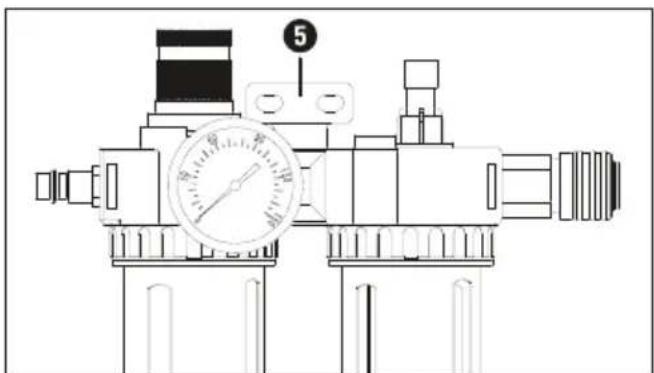

Při montáži na zed' použijte nástěnný držák 5 pro označení na stěně a přišroubování dodaným montážním materiálem (viz rozsah dodávky, viz obr. D).
Plnění jednotky rozprašovače oleje
POZOR!

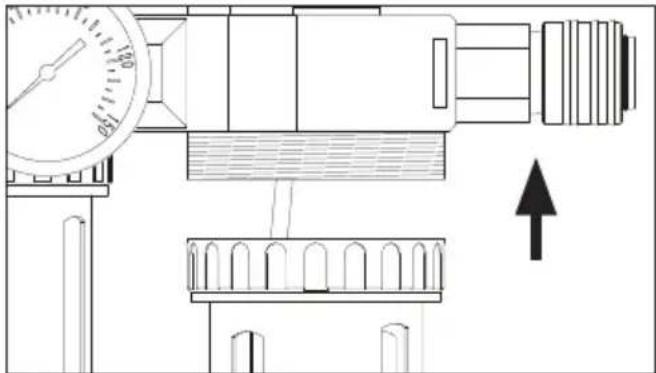

Dbejte na to, aby byla před plněním nebo uvolněním nádržky na olej ⑪ jednotka pro úpravu stlačeného vzduchu odpojena od zdroje stlačeného vzduchu.
Odstraňte nádržku na olej ⑪ tím, že odšroubujete uzavírací prstenec ⑩ ve směru pohybu hodinových ručiček (viz obr. E). Naplňte nádržku na olej ⑪ vhodným kompresorovým olejem až po značku maximální náplně (viz obr. B).
Následně zašroubujte nádržku na olej ⑪ pouze rukou (bez použití nástroje) proti směru pohybu hodinových ručiček.
Dbejte na to, aby bylo připojené vedení stlačeného vzduchu čisté a bez oleje, aby bylo možné jednotku pro úpravu stlačeného vzduchu také řádně používat. Dále dbejte na to, aby byl systém stlačeného vzduchu bez tlaku. Pro minimalizaci tlakových ztrát je vhodné, aby byla vedení stlačeného vzduchu co nejkratší.
♦ Připojte jednotku pro úpravu stlačeného vzduchu ke zdroji stlačeného vzduchu.
Nejdříve uvolněte aretaci tím, že vytáhnete regulátor stlačeného vzduchu ③ směrem nahoru (viz obr. F).
♦ Otáčením proti směru pohybu hodinových ručiček nastavte regulátor stlačeného vzduchu ③ na nejnižší stupeň. Požadovaná nastavení budou převzata tím, že regulátor stlačeného vzduchu ③ zatlačíte směrem dolů.
Připojte přívodní vedení stlačeného vzduchu připojovaného nářadí k rychlospojce ⑧ (na pravé straně – výstup) jednotky pro úpravu stlačeného vzduchu. Trojúhelník „▶“ na povrchu zařízení znázorňuje směr proudění stlačeného vzduchu.
Připojte přívodní vedení stlačeného vzduchu zdroje stlačeného vzduchu k zástrčkové vsuvce ② (na levé straně – vstup) jednotky pro úpravu stlačeného vzduchu. Přímo na vstupu se na povrchu nachází trojúhelník „▶”, který znázorňuje směr proudění stlačeného vzduchu.
♦ Před uvedením jednotky pro úpravu stlačeného vzduchu do provozu zkontrolujte směr proudění stlačeného vzduchu na základě značky „▶“ na povrchu. V případě nesprávné montáže se nevytváří dostatečný tlak.
Nastavení pracovního tlaku
Po připojení jednotky pro úpravu stlačeného vzduchu ke zdroji stlačeného vzduchu můžete pomocí regulátoru stlačeného vzduchu ③ nastavit požadovaný provozní tlak.
Použitý pracovní tlak zdroje stlačeného vzduchu je zobrazen na manometru ④ stlačeného vzduchu.

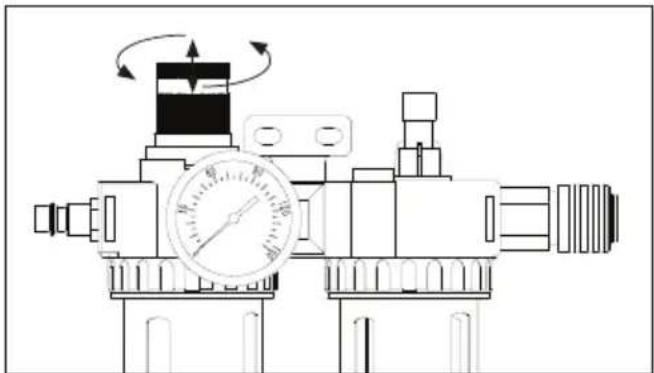

♦ Nejdříve uvolněte aretaci tím, že vytáhnete regulátor stlačeného vzduchu ③ směrem nahoru (viz obr. F).
♦ Otáčením proti směru pohybu hodinových ručiček se tlak snižuje. Otáčením ve směru pohybu hodinových ručiček se tlak zvyšuje.
♦ Zjistěte nastavený tlak na manometru stlačeného vzduchu 4.
♦ Zaaretujte nastavení tím, že regulátor stlačeného vzduchu ③ zatlačíte směrem dolů.
UPOZORNĚNÍ
Přitom dbejte na to, aby nebyl překročen maximální možný provozní tlak jednotky pro úpravu stlačeného vzduchu a použitého pneumatického nářadí.
Filtrační jednotka
Filtrační jednotka ① je spojena s regulátorem stlačeného vzduchu ③. Maximální pracovní tlak činí 8 barů a provozní tlak lze regulovat od 0,5 do 8 barů. Filtrační jednotka ① se používá k filtrování kondenzátu, který se pak ukládá do sběrné nádoby na kondenzát ⑬.
Stav hladiny kondenzátu můžete sledovat na průhledných indikačních plochách (viz obr. C). Nahromaděný kondenzát lze vypouštět prostřednictvím vypouštěcího ventilu 12.
Vypouštění kondenzátu prostřednictvím vypouštěcího ventilu
Dbejte na to, aby byla dodržena horizontální montáz jednotky pro úpravu stlačeného vzduchu, aby se i kondenzát mohl ve sběrné nádobě na kondenzát ⑬ hromadit horizontálně. Používání filtrační jednotky ① bez namontované sběrné nádoby na kondenzát ⑬ je zakázáno.
UPOZORNĚNÍ
Dbejte na to, aby byla před vyprázdněním sběrné nádoby na kondenzát 13 jednotka pro úpravu stlačeného vzduchu odpojena od zdroje stlačeného vzduchu. V opačném případě může nahromaděný kondenzát nekontrolovaně vystřikovat.
▶ Vypouštěcí ventil ⑫ se otevře, jakmile je jednotka odpojena od stlačeného vzduchu.
■ K vyprázdnění nahromaděného kondenzátu ze sběrné nádoby na kondenzát 13 použijte odpovídající nádobu.
Zatlačte zdola na vypouštěcí ventil 12 (viz obr. G), který se tak otevře, a kondenzát vyteče do nádoby.
Jednotka rozprašovače oleje
Jednotka rozprašovače oleje ⑨ je spojena s filtrační jednotkou ①. Její funkcí je sytit olejem préfiltrovaný stlačený vzduch, který je veden směrem k pneumatickému nářadí.
Stav naplnění nádržky na olej ⑪ (integrované v jednotce rozprašovače oleje) můžete sledovat na průhledných indikačních plochách. Používejte pouze olej vhodný pro tuto jednotku pro úpravu stlačeného vzduchu (viz výše).
Otáčejte šroub průtoku oleje 7, který je na-
montován na průhledítku, ve směru pohybu
hodinových ručiček („-“), abyste snížili potřeb-
né množství oleje. Otáčením šroubu proti směru
pohybu hodinových ručiček („+“) množství oleje
zvýšíte.
Integrované prühledítko umožňuje neustálou kontrolu filtrovaného stlačeného vzduchu.
♦ Chcete-li doplnit olej, odšroubujte vhodným inbusovým klíčem šroub otvoru k doplňování oleje ⑥. Pomocí vhodného trychtýře naplňte nádržku a poté opět pevně zašroubujte šroub klíčem.
| Závada Příčiny Řešení | ||
| Mazání není dostatečné. | Šroub průtoku oleje 7 je příliš zašroubován ve směru („-“). | Zvyšte množství oleje |
| Množství olejovaného stlačeného vzduchu je příliš nízké, tzn. méně než minimální plnicímnožství. | Doplňte více oleje do nádržky na olej 11. Dodržujte maximální množství náplně. | |
| Provozní tlak stlačeného vzduchu je příliš slabý. | Regulátor tlaku 3 je příliš silně utažen. | Zvyšte tlak. |
Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před údržbou odpojte přístroj od sítě stlačeného vzduchu.
UPOZORNĚNÍ
▶ Pro zajištění bezvadné funkce jednotky pro úpravu stlačeného vzduchu a pro dodržení bezpečnostních požadavků je nutné pravidelně provádět jeho údržbu a revizi s opravami. Neodborný a nesprávný provoz může vést k poruchám a k poškození přístroje.
Nikdy nepoužívejte ostré nebo drsné čisticí prostředky nebo rozpouštědla. Mohly by poškodit plastové části jednotky pro úpravu stlačeného vzduchu.
■ Dejte pozor, aby se do maznice nedostala voda.
■ Dbejte na to, že povrch ani vnitřní části jednotky pro úpravu stlačeného vzduchu nesmí být za-prášené ani znečištěné. Z tohoto důvodu pravidelně otírejte jednotku pro úpravu stlačeného vzduchu čistou textilií.
Jednotku pro úpravu stlačeného vzduchu i přípojky v pravidelných intervalech vyčistěte vlhkým hadrem.
Vyprázdneňte nádobu jednotky pro úpravu stlačeného vzduchu v pravidelných intervalech. Stlačte proto vypouštěcí ventil 12 (viz obr. G) na spodní straně směrem nahoru. Uvědomte si, že jednotka pro úpravu stlačeného vzduchu musí být z bezpečnostních důvodů bez tlaku. Odpojte jednotku pro úpravu stlačeného vzduchu od zdroje stlačeného vzduchu. Vypouštěcí ventil 12 se otevře, jakmile je jednotka odpojena od stlačeného vzduchu.
Likvidace
Obal je z ekologických materiálů. Lze ho zlikvidovat v místních recyklačních kontejnerech.
Přístroj nevyhazujte do domovního odpadu!
Informace o možnostech likvidace vysloužilého přístroje vám poskytne obecní nebo městský úřad.
Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřídte. Obalové materiály
jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.
Informace o možnostech likvidace vysloužilého výrobku vám podá správa vašeho obecního nebo městského úřadu.
Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažďován odděleně.
Záruka společnosti KompernassHandels GmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.
Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.
Záruční doba a zákonné nároky vyplývající ze závad
Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.
Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje
na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.
Záruční lhůta neplatí v těchto případech
■ normální opotřebení kapacity akumulátoru
■ komerční použití výrobku
■ poškození nebo změna výrobku zákazníkem
nedodržení bezpečnostních předpisů a předpisů údržby, chyby obsluhy
■ škody vlivem přírodních živlů
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (IAN) 373204_2104 jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.
Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.
Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 373204_2104 otevřít svůj návod k obsluze.
UPOZORNĚNÍ
▶ U nástrojů Parkside zašlete, prosím, výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí atd.).
Servis
Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 373204_2104
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
Bezpečnost použivatel'a 66
Zakázané oblasti použitia 66
Dôležité upozornenie....66
Jednotka rozprašovača oleja 69
Údržba a čistenie 69
Likvidácia 70
Záruka spoločnosti Kompernass Handels GmbH 70
Servis 71
Dovozca....71
PNEUMATICKÁ JEDNOTKA ÚDRŽBY PDWE 8 B2
Úvod
Bezpečnost' používatel'a
■ Pred každým použitím otestujte použité pneumatické náradie.
Zakázané oblasti použitia
Jednotka rozprašovača oleja
Otočte skrutku olejového kanála 7 namontovanú na priezore v smere otáčania hodinových ručičiek („-“), aby ste znížili množstvo oleja na požadované množstvo. Na zvýšenie množstva oleja túto otočte proti smeru otáčania hodinových ručičiek („+“).
Záruka spoločnosti KompernassHandels GmbH
Vážená zákazníčka, vážený zákazník,
Ak je chyba pokrytá našou zárukou, zašleme Vám spät' opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynút žiadna nová záručná doba.
Záručná doba a zákonné nároky na odstráneniechýb
Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 373204_2104 otvoríte váš návod na obsluhu.
