NÁVOD K OBSLUZE PWS 20 B2 PARKSIDE

Překlad originániho provozného námodu

DK

Tekstilrenser

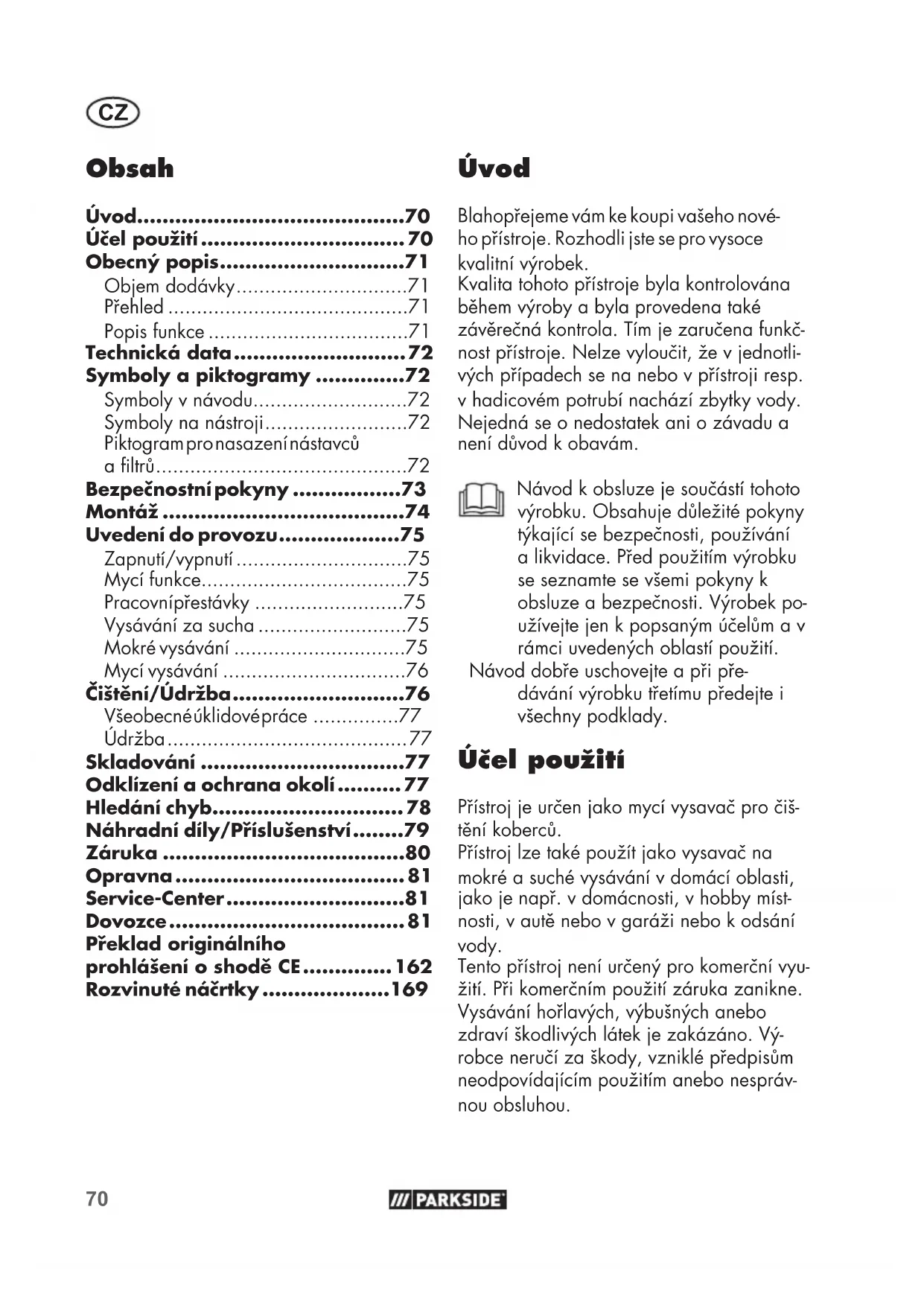

CZ Překlad originániho provozniho námodu Strana

SK Preklad originaleho nadvu na obsluhu

Strana

Symboly v návodu. 72

Symboly na nastroji. 72

Piktogram pronasazeninastavcu a filtru. 72

Bezpečnostnípokyny ...........................73

Montáž 74

Uvedeni do provozu. 75

Zapnuti/vypnuti 75

Mycifunkce. 75

Pracovnípřestávky 75

Vysavani za sucha 75

Mokré vysávání 75

Myci vysavani 76

Cisteni/ Udrzba. 76

Vseobecnéuklidovépréce 77

Udrzba 77

Skladováni 77

Odklizenia ochrana okoli......77

Hledáni chyb. 78

Náhradni dily/Příslušenstvi......79

Záruka 80

Opravna 81

Service-Center. 81

Dovozce 81

Překlad originániho
prohlášeni o shode CE...... 162

Rozvinuté náčrtky 169

Uvod

Blahopřejeme vám ke koupi vaseho nového prístroje. Rozhodli jste se pro vysoce kvalitní vyrobek.

Kvalita tohoto pristroje byla kontrolovana bēhem výroby a byla provedena také závěrecná kontrola. Tim je zarucena funkč-nost pristroje. Nelze vyloučit, ze v jegnotli-vych pripeadech se na nebo v pristroji resp. v hadicovém potrubí nachází zbytky vody. Nejedna se o nedostatek ani o závadu a není dūvod k obavám.

Navod k obsluze je soucasti tohoto vyrobku. Obsahuje dulezite pouny tykajici se bezpecnosti, pouzivania likvidace. Pred pouzitim vyrobku seseznamte se vsemi pouny k obsluze a bezpecnosti. Vyrobek pouzivejte jen k popsanym ucelum a v ramci uvedenych oblasti pouziti.

Návod dobře uschoveje a pri pré-dávání vyrobku třetimu prédeje i vsechny podklady.

Učel použiti

Přistroj je určen jakomycí vysavac pro Čištení kobercú.

Pristroj lze také použit jako vysavač na mokre a suché vysavani v domác i oblasti, jako je napr. v domácnosti, v hobby mistrnosti, v autě nebo v garáži nebo k odsání vody.

Tenlo pristroj není urcený pro komerčni využití. Pri komerčním použití záruka zanikne. Vysavani hořlavych, vybusných anebo zdravi škodlivych latek je zakázano. Vyrobce neruci za skody, vzníkle predpisum neodpovidajćim použitím anebo nespravnou obsluhou.

Obecný popis

Obrázky najdete na prědní a zadní vyklopné straně.

Objem dodávky

Vybalte nastroj a zkontrolujte, je-li kompletni:
Prístroj je dodáván s nasazenou hlavou motoru (A 4).
Pro sejmúhlavy motoru a vyjmú t príslušenstvi otevřete uzavirací uchytky (A 6).

4 hlava motoru

nádoba

8 4 vodicí kladky slusenstvi

11 pěnový filtr
12 sáček papírového
14 sací trubka (2)

16 saci hadice
20 podlahová hubice
21 spárová hubice
22 hubice na calouneni
23 mycí hubice pro ciisténí calounení
24 myci hubice s násadou na tvrdy povrch
25 cistic kobercu a calouneni

• Návod k obsluze

Obalovy material radne zlikvidujte.

Přehled

Kryt

1 rukojet pro prenášeni (není telná)
2 zapina/c/vypina
3 spinač Čerpadla
4 hlava motoru s filtracnim (4a)
5 pripojka na vodni kanal

6 uzavirací spona

7 nádoba

8 4 vodici kladky s uchytkami prisluşenstvi (8a)

9 sǐtvóy pripojováci kabel

10 saci pripojka

Filtr

11 pénovy filtr pro mokré vysávání
12 sáček papiroveho filtru k vysáváni hrubych necistot

Příslušenstvi

13 vodni kanal na saci trabce
13a odblokovani
14 sacítrubka
15 rukojet's regulaci vzduchu

s 15a polktdmikce stbni

16 saci hadice

19a viko vodni nádrže

Hubice

20 podlahová hubice
21 spárová hubice
22 hubice na calouneni
23 myci hubice pro ciisteni calouneni
24 myci hubice s násadou na tvrdy povrch
25 cistic kobercu a calouneni

26 vypoustéci sroub

Popis funkce

Myidiprisavka ma robustni nadobu z nerezové oceli pro sber necistot a samostatnou vodni nadrz pro myci funkci. Vodicic kolečka umoznují velkou ovladatelnost pristroje. Riesysavani za mokra se proud saciho vzduchu vypiná v pripadě naplněné nadoby na smeti za pomoci plováku.

S funkcemi ovladacich casti se seznámite v následujíím popisu.

Technická data

Tepovač PWS 20 C2

Sifové napěti (U) ..220-240 V~, 50/60 Hz

vyuzitelny objem nadoby (voda) 111

Obsah vodni nádrže (brutto) 41

Hmotnost (vctne vsech dlu

prisluesensv) cca. 8,5 kg

Hladina akustického flaku

(L_pA) 79 dB(A);K pA = 3 dB

Symboly a piktogramy

Symboly v návodu

Pozorné si prečte námod k obsluze.

Vystrażné značky s
udaji pro zabràněni
skodám na zdravi
anebo věcným skodám.

Příkazové značky (namistovykrčniku je vysvetlovan príkaz) s udaji pro prevenci skod.

Vytáhněte sítovou zástrčku.

Pripojte zarizenik siovemunapeti

Informaci značky s informacemi pro lepsi zacházení s nastrojem.

Symboly na nastroji

Stroje nepatr do domacioho odpadu.

Trida ochrany (dvojitá izolace)

K otevreni otacejte vypoustecim sroubem ve

sméru šipky.

Piktogram pro nasazení nástavcú a filtrù

Nastavec k vysavani kobercu.

Nastavec k vysavani hladkych ploch a tvrdych povrchu.

Nastavec k vysavani prachu a necistot ze sterbin a skulin.

Specialn nastavec k vysavani polstrovani a matraci.

K vysavani tekutin.

Pozor! Pri používáni elektrických nastrojú je třeba pro ochranu proti elektrickému uderu, nebezpečí poranění a požáru, dbát na nasledujíci zásadné bezpečnostné opat-rení:

Takto zabránite nehodám a poranéním:

Tento pristroj není určen pro použitédetmi, osobami s omezenými fyzickými, smyslovými nebo duševnimi schopnostmi nebo nedostatečnými zkusenostmi a znalostmi nebo osobami, které nejsou obeznámeny s pokyny. Děti musí byt pod dohledem, aby se zajistilo, ze si nebudou hrát s pristrojem. Čištěné a udžbu nesmí provadět deti.
- Prístroi se nésmi používat v polohách vysshich než 2000 m.
Nikdy nedovolte detem ani osobam, ktere nejsou obeznamenys temito Pokyny, aby stroj pouzivaly. Mistni ustanoveni mohou omezit vek obsluhujici osoby.
Nikdy neponechávejte k provozu pripraveny prístroi na pracovisti bez dohledu.

• Pristroj nesmi byt použit k oda-vání na osobách a zviratech.
• Nevysávejte horké, zhavé, hořlavé, vybusné anebo zdraví skodlive latky. K temto patri mezi jinymi horky popel, benzín, Rozpoustédla, kyseliny anebo louhy.
  Dzya a saci trabka se nsmi beshem prace nachazet ve vysi hlavy.Vzniká nebezbeci zraneni.

Takto se vyhnete nehodám a pora-néním skrz elektricky udér:

Dbeje na to, aby se sitovy kabel neposkodil pretahovanim pres ostré hrany, sevrenim anebo tazenim za kabel.
- Pred kaczdym použitím prekontrolujte sítovou prípojku a prodlužovaci kabel s dürazem na poskození a stárnuti. Prístroi nepoužívejte,Pokud je kabel poskozený.
- Je-li pripoi né vedení tohoto nástroje poskozené, musí byt skrze vyrobce anebo jeho servisní sluzbu zákaznikům anebo podobné kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.
Vypnete pristroj a vytahnete si-tovou zastrchu:

• když prístroj není v použití,
• préd otevřením prístroje,
• behem vsech udrzbarskych a cisticich pracic,

CZ

• je-li pripojovaci vedeni poškozeno anebo zauzlovano.

• Pri vytahovani zăstréky ze zăsuvky ani pri popotahovani pristroje netahejte za sǐrovou napajeci šnūr. Chrante kabel prehorkem, olejem a ostrymi hranami.
  Dbejte na to,aby sifove napeti souhlasilo s udajna typovem stitku.

• Zapojujte pristroi pouze k zá-suvce, která je jišěna pro proudlynejméne 16 A.
• Zapojte pristroj do zasuvky s proudovym chraničem (diferencialni proudová ochrana) s reakčním proudem nepresahujići 30 mA.
• Pristroj nevystavujte desti.

Pozor! Takto zabrànite vzniku škod na pristroji a pripadne z nich plynoucímu poškození zdraví osob:

Dbeje na to,aby pristroj byl spravne smontovan a aby filtry byly spravne umisteny.
- Nepracujte bez filtru. Pristroj by tim mohl byt poskozen.
- Používejte pouze tv náhradni díly a takové díly príslušenstvi, které dodáva a doporučujene Service-Center. Použiti neznámych dílú vede k okamžité ztrátě nároku na záruku.

• Opravy nechte provadět pouze námízmocnémyi opravnami.
  Dbeje naPokynykcisteni a udrzbe pristroje.
  Uchovávejte prístroi v suchu a mimo dosahu detí.

B

Montáž

Vytáhněte sítovou zástrčku.

Nebezpeci zásahu elektrickym proudem.

1. Nasadte vodicí valečky (8) s uchytkam príslušenstvi (8a) na spodni stranu zásobníku (6).
2. Nasadte kryt motoru (4) na nadrz (7) a uzavrete ho pomoci klipu (3). Hlavu motoru (4) Ize na nadobu (7) nasadit pouze v jegne poloze. Pripojka na vodni kanal (5) musi lezet nad saci pripojkou (10).

3. Namontujte prisluensstvi:

4. Nasunte sací hadici (16) do sací pri-pojky (10), až zacvakne.
   Chcete-li hadici sejmout, stisknéte tlacitko (18) a sací hadici vytáhněte (16).

5. Stiskněte tlacítko vodniho kanálu na sací hadici (17) a nasuţe ji na pri-pojku vodniho kanálu (5).

6. Zatlacte vodni nadrz (19) do drzaku na zadni strane hlavy motoru (4) a nadoby (7).
7. Namontujte sací trabky (14). Dbejte pri tom na to, aby vodní kanály (13 + 17) byly správně spojeny. K demontáži sacích trabek stisknéte oblokovány (13a) na vodním kanálu a sací trabky oddělte od sebe.
8. Namontujte požadovanou hubici (A 20-24).

Nevysávejte nikdy bez filtru!

Hubice (20-24) lze nastrcit primo na rukojet's regulaci vzduchu (15).

Uvedeni do provozu

Pri praci zcela odomotejte saci hadici (A 16).

Zapnuti/vypnuti

Zastréte sǐvovou zástrčku nastroje do zásuvky.

Zapnuti vysavace (Trvaly provoz):

Překlopte zapínač/vypínač (A 2) do polohy.

Vypnuti vysavače:

Překlopte zapínač/vypínač (A 2) do polohy „0".

Myci funkce

Zapnuti myci funkce

1. Zapněte prístroi (viz zapnuti/vypnuti).
2. Stiskněte spínač Čerpadla (3) do polohy „1".

Vypnuti myci funkce

1. Stiskněte spínač Čerpadla (3) do polohy „0".
2. Vypnete pristroj (viz zapnuti/vypnuti).

Pracovni prestavky

Kulozeni sestavené vysavaci soupravy bēhem pracovni prestávky muzete saci trabku (14)zasunout dohromady a saci trabku zastrit uchcení do príslušenstvi (8a) na vodicích kladkach.

Vysavani za sucha

Vysavani s papirovym sackovym filtrrem:

1. Bocni lamely na sáčku papirového filtru (12) ohněte v mistě perforace směrem dolú.
2. Kompletné Rozlozte sáček papiroveho filtru (12) a préhrnte jei prés vnitrní sací hrdlo sací prípojky (10). Těsnici kroužek u otvoru filtracného sáčku musí uplně obepínat spojku na sacím hrdle.

Variantne je k dispozici sáckovy filtr na jemný prach, který lze použit namísto papírový sáčkový filtru, který je soucásti dodávky (viz „Náhradní díly/Príslusenstvi").

Vysávání jemného prachu:

Pri urcitem typo odsavani (napr. brouseni barev a laku, vrtani do zd, brouseni nebo vrtani tvrdeho dreva) muze vznikat zdravi skodlivy prach.
U tohoto typu jemného prachu doporučujeme použít následujíci volitelné kombinace filtru (viz Čast „Náhradní díly/Príslušenstvi"):
1. Sáček filtru na jemný prach z vlákniny, který je použivan namísto dodávaného papirověho sáčku filtru (12).

Mokré vysávani

Pro mokré vysavani vždy také nasadte vodni nadrž (A 19).

CZ

1. Kmokremu vysavani nasadte pénovy filtr (11) na filtracni kos (4a).

K zabrǎněni roztrženi pěnového filtru (11),

• vložte pouze suchý filtr;

• okraj filtru pri vlozeni ponekud ohrnte a poté jej shrnte zpét.

• Odsavani (odcerpavani): Saci hadici (A 16) na rukojeti (15) ponoite do nadoby s vodou a vodu odsejte.

• Ihned po vysavani vyprazdnete nadobu na necistoly, protoze neni zkonstruovana k prechovavani tekutin (viz ccast "Cisteni/udrzba").

Nestjte ve vode urcené k odcerpani. Nebezpeci urazu elektrickym proudem.

Je-li nádobu (7) plny, plovak uzavre saci otvor, postup nasavani se prerusi. Vypněte prístroj, sejměte vodni nádrž (B 19) a hlavu motoru (4) a vyprázdněte nádobu (7). Poté dbeje na to, abyste prístroj uplně smontovali.

1. Vypněte prístroi.

2. Vyprázdne tě nádrž na nádoby (7), - sejmutím vodní nádrže (B 19) a hlavy motoru (4) a vyklopením nádoby (7), nebo

3. otevrenim vypoustecico sroubu (26) a vyprazdnenim nadoby (7).

Pri toto zpusobu
vyprazdnovani dbeje na to,
aby v pristoji nezustala

žádná tekutina. Když vyteče Jen trochu tekutiny, námobu (7) mírně nakloně.

Poté dbeje na to, abyste pristroj opet zce-la smontovali.

Pri vystupu peny anebo kapaliny pristroj ihned vypnete.

Myci vysavani

K mycimu vysavani pouziveje pouze myci hubici s nasadou na tvrdy povrch (A 24) nebo myci hubici pro cisteni calouneni (23).

1. Nasadte pénovy filtr (11) na filtracni kos (4a).

K zabràněni roztrženi pěnoveho filtru (11),

• vložte pouze suchý filtr;

• okraj filtru pri vlozeni ponekud ohrnte a poté jej shrnte zpet.

• Nalije do vodni nádrže (B 19) Čistou vodu (max. 3 l). Dbejte na označeni na nadobě (B 19).

• Tahejte (netlacte!) hubici (A 23/24) v pruzich pres koberec/calouneni. Pruhy nechte mirne prekryvat, abysta zajistili dukladné yciisteni.
• K zapnuti Rozstrikovaci funkce stlachte pačku Rozstrikovaci funkce (A 15a) na rukojeti.
• Ihned po vysavani vyprazdnete nado-bu (7), protoze neni zkonstruovana k prechovavani tekutin (viz ccast, Cisteni/ udrzba").

V priadé silného znečišění nebo flekú, pridejte do vodní nádrže trochu Čisticího prostředku napr. Čistic kobercú a calouněni (A 25).

Čišěni/Üdržba

Vytáhněte sítovou zástrčku.
Nebezpeci zásahu elektrickým proudem.

Vseobecné uklidové prace

Nepostřikuje tento nastroj vodou a nepoužívejte Žádné ostré Čistici prostředky resp. Rozpoustědla. Nastroj by se mohl poškodit.

Sejměte vodní nádrž (A 19) a po provozu nádobu (A 7) vyprázdněte.
Vycistete nadobu (7) na smeti vlhkym hadrem.
Pénovy filtr (11) vyperte ve VLCzne vode s mydlem a nechte ho uschnout.
- Proplachněte vodni kanály (A 13+17) Čistou vodou.
- Plny papirov y sáčovy filtr (A 12) vyměnte (Pro dodatečné objednávky viz „Náhradní díly/Príslušenstvi").
- Po dokončeni Čišěné opět namontujte hlavu motoru (A 4) a vodní nádrž (19).
- Pred každým použitím kontrolujte prístroi na ocividná poskození, jako na pr. poskozený sítový kabel, v pripadě potřeby jej nechte opravit anebo vyměnit.

Udrzba

Pristroj je nevyzaduje udrzbu.

Skladování

1. Omoteje sifovy pripojovaci kabel (9) a zaveste je na hacek na hlave motoru (4).
2. Navinté sací hadici (16) kolem hlavy motoru (4).
3. Kulozeni sacich trubek a mensich dilu prisluensstvi slouzi uchytky prisluensstvi (8a) na vodicich kladkach (8).
4. Pristroj uchovávejte na suchém misté chraněném proti prachu (doporučená

teplota prostre 15 - 30 ^ C a mimo dosah deti.

Odklizenia ochrana okoli

Zlikvidujte prosim pristroje, ktere již nebudou použitelné, ekologicky.

Stroje nepatri do domacico opa- du.

V souladu se smernici 2012/19/EU o odpadnich elektrickych a elektronickych zařizenich se opotrebované elektrické pristroje musi sbirat odděleně a ekologicky zlikvidovat.

V závislosti na tom, jak je vse implementovANO ve vnitrostátnim pravo, mate nasledujíci možnosti:

• vrátit v prodejne,
• odevzdat na oficialním sberném miste. V pripadé dotazu se obratte na mistné organizational pro likvidaci odpadu nebona naše servisné centrum.
  -zaslat zpět vyrobci/distributorovi. Likvidaci Vasichzaslanych vadnych prístrojū provádime zdarma.

Zarizení zlikvidujte na sberném misté. Použité plastové a kovové casti lze oddělit a vytridit pro recyklaci. V pripadě dotazu se obratte na servisné centrum.

Hledáni chyb

Problém Możná príčina Odstraněni poruchy
PřístroiNSTartuje	Chybí sǐfové napěti	Kontrola zásuvky, kabelu, vede-ní, zástrčky a pojistky, po přípa-dě oprava elektroodborníkem
	Vadný spínač/vypínač (2)	Oprava servisné službouOpotřebo
	Vadný motor
Malý anebo chybě-jić sací vykon	Sací hadice (16) nebo hubi-ce (20-24) je ucpáná	Odstraťe důvody ucpání a blo-koványí
	Regulace vzduchu na drža-dle (17) otevřéná	Uzavřete regulaci vzduchu.
	Nádrž (7) je otevřená Nádrž uzavřete	Uzavřete
	Nádrž (7) je plné Nádrž vypráždněte	Uvolněte plovák.
	Filtr (11/12) je plné anebo ucpáný	Filtr vypráždněte, vyčistěte ane-bo vyměnte
	Plovák se v koši filtru (D 4a) se nepohybuje.	Uvolněte plovák.
	Plovák se v koši filtru (D 4a) je vadné	Oprava prostřednictvím služby zákazníkům
Plovák nevypne prístroi.	Plovák se v koši filtru (D 4a) se nepohybuje.	Uvolněte plovák.
	Plovák se v koši filtru (D 4a) je vadné	Oprava prostřednictvím služby zákazníkům
Z prístroi je vyfu-kován prach nebo nečistoty.	Chybí filtr (11/12) nebo není správně namontován.	Nasadné chybějćí filtr nebo oveřte správné usazení filtru.

rané uhlyk

Náhradni dily/Přišlušenstvi

Náhradní díly a príslušenstvi obdržǐte na stránkách www.grizzlytools.shop

Pokud mate problemy pri objednávání, použijte prosím kontaktní formularí. V pripadě jakychkoliv dalích dotazů se obratte na servisné středisko / „Service-Center" (viz strana 81).

Pol. Pol. Oznaceni Pouziti C. artiklu

Návod Rozvinuté

k obsslze náčrtky

A 6	18-20	2 uzavírací spona
A 7	28-36	nádoba
A 8	35+36	vodici kladky s uchytkami príslušenstvi, 4 ks		91105810
A 11	93	pěnový filtr		91105707
A 13+14	66-72	sací trubka s vodním kanálem		91105813
A 16	73-86	sací hadice		91105823
A 19	58-62	vodní nádrž		91105822
A 20	88	podlahová hubice		91105815
A 21	90	párová hubice		91105818
A 22	89	hubice na Čalouněné		91105819
A 23	91	mycí hubice pro Čišěné Čalouněné		91105817
A 24	92	mycí hubice s násadou na tvrdý povrch		91105816
A 12	94	papírový sáčkový filtr, 20 l, baleni 5 ks		91105830
		Sáčkový filtr na jemný prach 20 l, baleni 5 ks		30250111
A 25		čistič koberců a Čalouněné		30990030
D 26		vypouštečí šroub		91103985

Záruka

Vázéní zákaznici,

Na tento pristroj poskytujeme 3letou zaru-ku od data zakoupeni.

V priadé závady tohoto vyrobku vám vúči prodejci vyrobku prináleží zákonna práva.

Tato zákonna prava nejsou omezena nasi následovné uvedenou zárukou.

Záručni podminky

Záručni doba zaćiná bežet ode dne nákupu. Uschovejte si, prosim, original učtenky pro pozdejsi použiti. Tento dokument budete potřebovat jako doklad o koupi.

Zjistite-li behem tri let od data koupé u tohoto vyrobku materialovou nebo vyrobní vadu, bude vyrobek nami, podle našeho vyberu, bezplatné opraven nebo nahrazen. Tato záručni oprava predpokláda, ze behem 3leté lhúty predložite poskozený pristroi dokladem o koupi (pokladni stvrzenka) apisemne krátce popísete, vcem spocíva závada a kdy k ni doslo.

Bude-li závada kryta nasí zárukou, ziskáte zpět opravený nebo novy vyrobek.

Opravou nebo vymenou vyrobku nezačiná záručné doba bežet od zaćatku.

Záručni doba a zákonné nároky na odstraněni vady

Záručni doba se neprodužuje poskytnutim záruky. Toto platí i pro nahrazené a opravene dily. Jiz pri koupí zjiistné závady a nedostaty musité nahlásit okamžite po vybaleni vyrobku. Po uplynú t záručni doby musité uhradit nablady za provedené opravy.

Rozsaḥ záruky

Prístroi byl precizné vyroben podle prísnych jakostnich směrnica a pred dodáním byl svédomite zkontrolován.

Zarucni oprava se vztahuje na materialove nebo vyrobni vady. Tato zaruka se netyká dilu vyrobku, ktere jsou vystaveny normalnimu opotrebeni, a lze je považovat za spotrební material (napr. filtry nebo nastavce), nebo poskozeni krehkych dilu (napr. spinače).

Tato záruka neplatí, je-li vyrobek poskozen
z duvodu neodborného použivani, nebo
pokud u nej nebyla prováde na udrzba.

Pro odborné použivani vyrobku musi byt
presne dodržovány vsechny pokyny uvedene v navodu k obsluze. Bezpodminecne je tbreba zabrinit použivani a manipulacim s vyrobkem, ktere nejsou v navodu k obsluzedoporučeny, nebo je préd nimi varovano.

Vyrobek je urcenjen pro soukromé učely a ne pro komerčni vyuziti. Záruka zaníka v pripadě zneuzíváná neodborné manipulace, používáná nadměrné sily a pri zásazích, které nebyly provedeny nasím autorizovaným servisem.

Postup v pripadé uplatnovani záruky

Pro zajisteni rychleho zpracovani vasi
žadosti, prosim, postupujte podle nasledujićichPokynú:

• Na dukaz, ze jste vyrobek zakoupili, meije pro jakékoli pripadné dotazy pripravenouPokladni stvrzenku a identifikacni cislo (IAN 377366_2110).
• Císló vyrobku je uvedeno na typovém stitku.
• Pokud by doslo k funkčni porušne nebo jiným závadám, nejdříve Telefonický nebo e-mailem kontaktujte níze uvedéné servisné oddělení. Pak získáte dalsí informace o vyřizení vásí reklamace.
  Vyrobek oznaceny como vadny muzete po domluve s nasim zakaznickym servisem, s priopojenim dokladu o koupi (pokladni stvrzenky) a po uvedeni, v

cem zavada spociva a kdy k ni doslo, preposlat bez platby postovneho na vam sdelenou adresu prislusneho servisu. Aby bylo zabraneno problemum s prijetim a dodatecnymi nablady, bezpodminecné pouzijte jen tu adresu, ktera vam bude sdelena. Zajistete, aby zasilka nebyla odeslana nevyplacene jako nadmerné zbozi, expres nebo jiny, zvlastni druh zasilky. Pristroj za-slete vctne vsech casti prislusentvi dodanych pri zakuponi a zajistete dostatecné bezpechny prepravní obal.

Opravna

Opravy, které nespadaji do záruky, mú-zete nechat udélat v našem servisu oproti zúctovani. Rádi vám prijavíme predbězný odhad nákladú.

Müzeme zpracovávatjen ty prístroje, které byly dostatečné zabaleni a odeslány vyplacene.

Pozor: Prosim, pristroj zašte našemu autorizovanému servisu vycišteny a supozorněním na závadu.

Neprijmeme pristroje zaslané nevyplacene\ jako nadmérné zboží, expres nebo jiny,\ zvlastní druh zásilky.

Likvidaci vašich poskozenych zaslanych pristrojū provedeme bezplatné.

Service-Center

Servis Cesko

Tel.: [phone]

E-Mail: [e-mail]

IAN 377366_2110

Obsah

Uvod. 82

Použitie. 82

Všeobecnýpopis. 83

Rozsah dodávky/Príslušenstro 83

Prehlad 83

Popis funkcie 84

Technické udaje. 84

Symboly a piktogrammy 84

Piktogramy v nadvode na obsluhu.....84

Symboly na pristroji 84

Piktogramy pre použivanie hubic a filtrov. 84

BezpečnostnéPokyny 85

Montáž 86

Obsluha 87

Zapnutie/vypnutie. 87

Funkcia umyvania 87

Prestavykypraci 87

Suché vysávanie 87

Mokré vysávanie. 88

Vysavaniesmopom 88

Cistenie/udrzba 89

Bezne cistiace prace 89

Udrzba 89

Odloženie 89

Likvidácia/ochranaživotného....89

Navod na obsluhu je sučastou tohto produktu. Obsahuje dôležité upozernenia ohladom bezpečnosti, obsluhy a likvidácie. Pred použivanim produktu sa oboznámte so větkymi tokynmi pre obsluhu a bezpečnost'. Používajte produkt len predpisánym spósobom a len v uvedenych oblastiach použitia. Navod na obsluhu uschovajte a v pripadé odovzdania produktu tretím osobám odovzdajte aj větky podklady.

Použitie

Rozsah dodávky/ Príslušenstvo

Vybalte pristroi a skontrolujte, ci je kompletny: Pristroi sa dodava s nasadenou hlavou motora (A 4). Za ucelem zlozenia hlavy motora a vybratia prisluensstva otvorte uzavieraci klip (A 6).

4 Hlava motora

18 Západka
19 Nádrž na vodu
19a Uzáver benzínovej nádrže

Hubice

20 Podlahová hubica
21 Hubica na skáry
22 Hubica na calunenie
23 Umyvacia hubica na cistenie calunenia
24 Umyvacia hubica s nadstavcom na tvrde plochy
25 Cistič na koberce a calúnenia (100 ml)

26 Vypustacia skrutka

Popis funkcie

Elektrické pristroje nepatria do domového oppadu.

Trieda ochrany (Dvojita izolácia)

Otocte vampustaciu skrutka na otvorenie v smere sipky.

Piktogramy pre používá-nie hubic a filtrov

• Pristroj pripraveny na prevadzku nikdy nenechavajte na pracovisku bez dohladu.

Tak sa vyhnete nehodám a poraneniam elektrickým prudom:

Davajte pozor na to, aby siete vy pripojovaci kabel sa neposkodil tahanim cz ostre hrany, zovretim alebo potiahnutim.

Pred každým použitím skontrolujte siefový pripojovaci kábel a predlžovaci kábel vzhladom na poskodenia a starnutie. Pristroi nepoužívajte, ked' je kábel poskodený alebo opotrebovaný.

Ak sa privodné vedenie tohto pristroja poskodi, musa vyme

SK

Na demontáž nasávacích rur stlacte uvolhénie (13a) a vytiahnite nasávacie rury.

• Namontujte Želanú hubicu

(A 20-24).

Nikdy nevysávaje bez filtra!

Dzy (20-24) sa mozu nasunuf priamo na drzadlo s regulatorom vzduchu (15).

Obsluha

Aby ste mohli pracovat, upne od-vihte nasavaci hadicu (16).

Zapnutie/vypnutie

Zastréte siefovú zástréku zariadenia a zariadenie zapnite.

Nezdržujte sa v ceste odcerpá-vanej vody. Nebezpečenstvo urazu elektrickým prudom.

1. Vypnite pristroj.
2. Vyprázdnite nádobu (7) tak, ze
3. odoberiète nádrž na vodu (B 19) a hlavu motora (4) a vyklopite nádobu (7),

alebo

• otvorite vypustaciu skrutku (26) a nechate vyprazdnit nadobu (7).

Pri toto sposobe vyprazdneia davajte pozor na to,aby v pristoji nezostala ziadna a.Ked'vytek'aeste trochu tekuierie nyklopte nadobu (7).

Bezné Čistiace prace

Prístroi nestriekajtevodou a nepouživajteostréčistace prostriedky,resp.rozpustáldá.Pristroi by sa mohol poskodit.

Pristrojsnevzadujudeudrzbu.

Odlozenie

1. Sietovy pripojovaci kabel (9) navinte a zaveste na hak na hlave motora (4).
2. Navinte nasavaciu hadicu (16) okolo hlavy motora (2).
3. Na odlożenie nasavacich rur a malych dielov prislušenstva slúžia držiaky prislušenstva (8a) na otočnych kolieskach (8).
4. Prístroi uchovávajte naSuchom miesto (odporucená teplota okolia 15 - 30^) a mimo dosahu deti.

Elektrické pristroje nepatria do domoveho oppadu.

V sulade so smernicou 2012/19/EU o odpade z elektrickych a elektronickych zariadeni musia byt' pouzite elektricke zaradenia zbierane oddelene a recyklované sposobom šetrnym kŽivotnému prostrediu. V závislosti od narodnych zákonov, mate tieto možnosti:

• vratenie na predajnom mieste,
• odovzdanie na oficialnom zbernom mieste. O tom sa informujte na vašom miestnom zbernom mieste alebo v našom servisnom centre.
  -zaslanie spat'vyrobcovi/distributorovi. Likvidaciu vašichzaslanych chybnych pristrojov vykoname bezplatne.

Vázena zákaznicka, vázeny zákaznik, Prendo pristroj platí záruka 3 roky od datumu zakúpenia.

Ak je pristroj poskodeny, podla zakona mate pravo ho reklamovat' u vyrobcu produktu. Tieto prava vyplyvajuce zo zakona nie su nasou nasledne opisanou zarukou obmedzené.

Záručné podmienky

CZ Překlad originálniho prohlášeni o shodě CE
Potvrzujeme tímtó, zearto Tepovac konstrukčné rady PWS 20 C2 Pořadové císló 000001 - 430000 odpovídá následujícím príslužnám směrnicém EU v jejich práve platném znéné:
2014/35/EU • 2014/30/EU • 2011/65/EU* & 2015/863/EU
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení:
EN 60335-1:2012/A15:2021 • EN 60335-2-2:2010/A1:2013 • EN 62233:2008 EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN 55014-2:2015 • EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013 EN 61000-3-3:2013/A1:2019 • EN 61000-3-2:2014 • EN 50564:2011 EN IEC 63000:2018
Výhradní odpovědnost za vystavení tohoto prohlášeni o shodě (22)** nese vyrobce:
CE Grizzly Tools GmbH & Co. KG Stockstädtter Straße 20 63762 Großostheim GERMANY 10.04.2022	Christian Frank Osoba zplnomocné k sestavení dokumentace

• Vyše popsaný prědmet prohlášeni splůje prědpísey směrnice 2011/65/EU Evropského parlamentu a Rady z 8. Června 2011 o imezení používaní některych nebezpečných látek v elektrických a elektronickích zařizeních.
  **Obeposlednichislice roku, kdybylo uvedeno oznaceni CE.

Preklad originálneho prehlásenia o zhode CE
Potvrddzujeme tímyto, zearto Tepovac konštrukčnej série PWS 20 C2 Poradové Čísló 000001 - 430000 zodpovedá nasledujúcim príslužnám smerniciam EU v ich préve platnom znení:
2014/35/EU • 2014/30/EU • 2011/65/EU* & 2015/863/EU
Aby bola zarucéná zhoda, boli použité nasledovné harmonizované normy akoi náro- dné normy a predpisy:
EN 60335-1:2012/A15:2021 • EN 60335-2-2:2010/A1:2013 • EN 62233:2008 EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN 55014-2:2015 • EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013 EN 61000-3-3:2013/A1:2019 • EN 61000-3-2:2014 • EN 50564:2011 EN IEC 63000:2018
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode (22)** je vyrobca:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großbostheim GERMANY 10.04.2022	Christian Frank Osoba splnomocné na zestavenie dokumentácie
