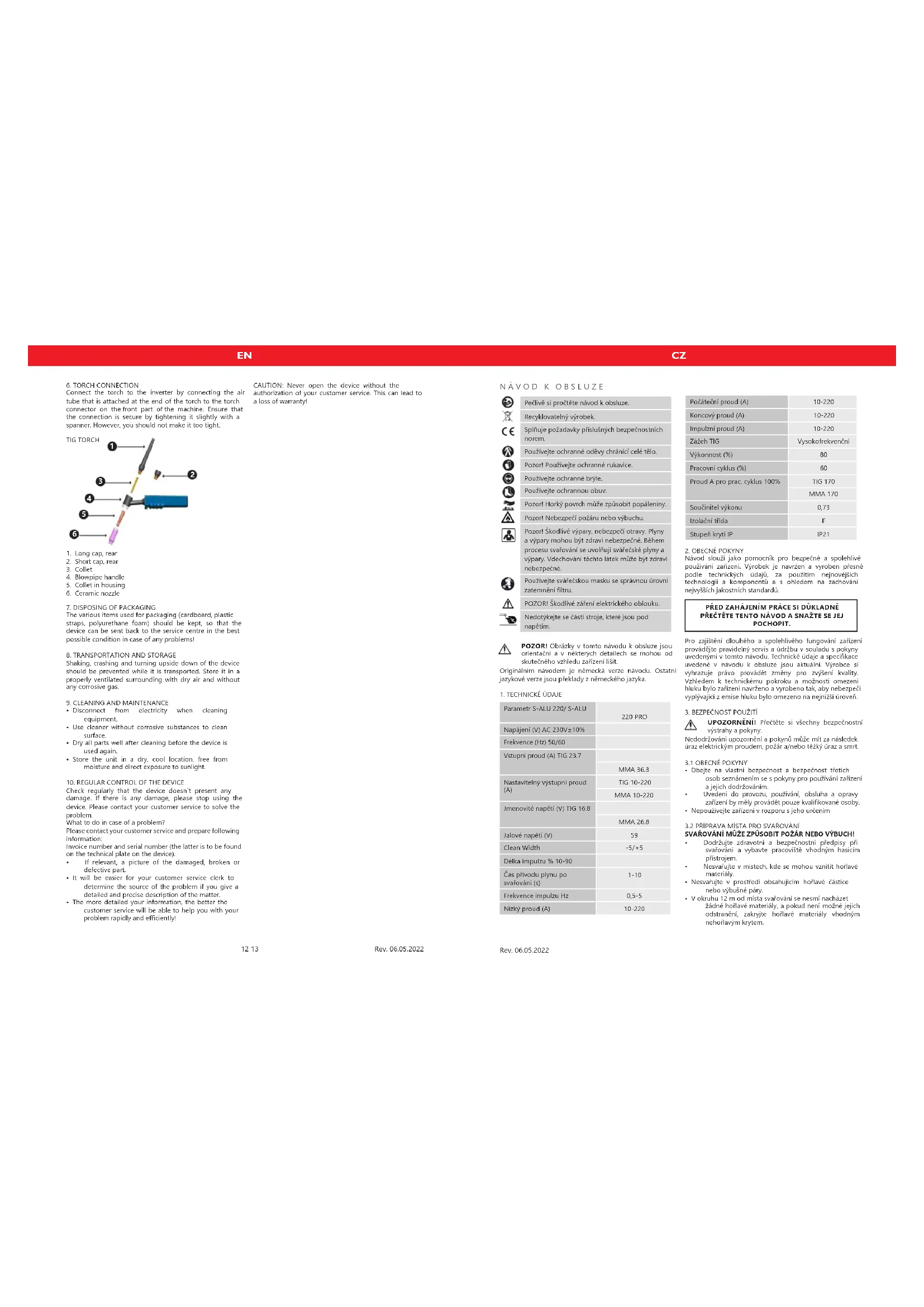

NÁVOD K OBSLUZE SALU 220 PRO Stamos

Pečlivě si pročtěte návod k obsluze. Recyklovatelný výrobek. Splňuje požadavky příslušných bezpečnostních norem. Používejte ochranné oděvy chránící celé tělo. Pozor! Používejte ochranné rukavice. Používejte ochranné brýle. Používejte ochrannou obuv. Pozor! Horký povrch může způsobit popáleniny. Pozor! Nebezpečí požáru nebo výbuchu. Pozor! Škodlivé výpary, nebezpečí otravy. Plyny a výpary mohou být zdraví nebezpečné. Během procesu svařování se uvolňují svářečské plyny a výpary. Vdechování těchto látek může být zdraví nebezpečné. Používejte svářečskou masku se správnou úrovní zatemnění ltru. POZOR! Škodlivé záření elektrického oblouku. Nedotýkejte se částí stroje, které jsou pod napětím. Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z německého jazyka.

Parametr S-ALU 220/ S-ALU 220 PRO Napájení (V) AC 230V±10% Frekvence (Hz) 50/60 Vstupní proud (A) TIG 23.7 MMA 36.3 Nastavitelný výstupní proud (A) TIG 10-220 MMA 10-220 Jmenovité napětí (V) TIG 16.8 MMA 26.8 Jalové napětí (V) 59 Clean Width -5/+5 Délka impulzu % 10-90 Čas přívodu plynu po svařování (s) 1-10 Frekvence impulzu Hz 0,5-5 Nízký proud (A) 10-220 POZOR! Obrázky v tomto návodu k obsluze jsou orientační a v některých detailech se mohou od skutečného vzhledu zařízení lišit. Počáteční proud (A) 10-220 Koncový proud (A) 10-220 Impulzní proud (A) 10-220 Zážeh TIG Vysokofrekvenční Výkonnost (%) 80 Pracovní cyklus (%) 60 Proud A pro prac. cyklus 100% TIG 170 MMA 170 Součinitel výkonu 0,73 Izolační třída F Stupeň krytí IP IP21

Návod slouží jako pomocník pro bezpečné a spolehlivé používání zařízení. Výrobek je navržen a vyroben přesně podle technických údajů, za použitím nejnovějších technologií a komponentů a s ohledem na zachování nejvyšších jakostních standardů. PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A SNAŽTE SE JEJ POCHOPIT. Pro zajištění dlouhého a spolehlivého fungování zařízení provádějte pravidelný servis a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specikace uvedené v návodu k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny pro zvýšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající z emise hluku bylo omezeno na nejnižší úroveň.

3. BEZPEČNOST POUŽITÍ

UPOZORNĚNÍ! Přečtěte si všechny bezpečnostní výstrahy a pokyny. Nedodržování upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžký úraz a smrt.

• Dbejte na vlastní bezpečnost a bezpečnost třetích osob seznámením se s pokyny pro používání zařízení a jejich dodržováním.

• Uvedení do provozu, používání, obsluha a opravy zařízení by měly provádět pouze kvalikované osoby.

• Nepoužívejte zařízení v rozporu s jeho určením

• Dodržujte zdravotní a bezpečnostní předpisy při svařování a vybavte pracoviště vhodným hasicím přístrojem.

• Nesvařujte v místech, kde se mohou vznítit hořlavé materiály.

• Nesvařujte v prostředí obsahujícím hořlavé částice nebo výbušné páry.

• V okruhu 12 m od místa svařování se nesmí nacházet žádné hořlavé materiály, a pokud není možné jejich odstranění, zakryjte hořlavé materiály vhodným nehořlavým krytem. Rev. 06.05.2022 Rev. 06.05.202214 15

• Umístěte zařízení v blízkosti místa provozu.

• Nepoužívejte dlouhé kabely pro připojení stroje.

• Jednofázové svářečky by měly být připojeny do zásuvky se zemnicím kolíkem.

• Svářečky napájené z 3 fázové sítě jsou dodávány bez zástrčky, zástrčku je nutné zakoupit samostatně a montáž svěřit kvalikované osobě UPOZORNĚNÍ! ZAŘÍZENÍ MŮŽETE POUŽÍVAT POUZE TEHDY, POKUD JE PŘIPOJENO K INSTALACI S ŘÁDNĚ FUNKČNÍ POJISTKOU.

4.3.2 PŘIPOJENÍ PLYNU

• Láhve na stlačený plyn umístěte v dostatečné vzdálenosti od svařovaného předmětu a zajistěte je proti pádu.

• Plynový konektor svářečky spojte s lahví nebo plynovým systémem pomocí vhodné příruby nebo reduktoru s nastavením průtoku plynu. UPOZORNĚNÍ! Není povoleno připojovat reduktory pro domácnost (sporák atd.) k plynovým lahvím pro sváření. Může to způsobit zničení reduktoru a vést k poškození těla.

• Úsporné využití plynu zvyšuje dobu svařování.

1. LED displej = zobrazuje aktuální hodnotu

3. Přetížení / porucha = kontrolka se rozsvítí,

nastanou-li dvě situace a) stroj má poruchu a nelze jej dále používat. b) svářečka překročila standardní dobu přetížení, přejde do bezpečnostního režimu a pak se vypne. Znamená to, že zařízení v rámci kontroly teploty a přehřátí přechází do klidového režimu. VYSVĚTLIVKY CZCZ

• Používejte ochranné prostředky chránící před jiskrami a rozžhavenými kovovými částicemi.

• Je třeba poznamenat, že jiskry nebo horké kovové částice mohou proniknout skrz trhliny nebo otvory v krytech, ochranách a ochranných zástěnách.

• Svařování nádrží s hořlavými materiály je zakázáno. Nesvařujte ani v jejich blízkosti.

• Nesvařujte tlakové nádoby, tlaková potrubí a tlakové zásobníky.

• Vždy zajistěte dostatečné větrání.

• Než začněte svařování, najděte si stabilní polohu.

• Při svařování používejte čistý ochranný oděv bez stop oleje, vyrobený z nehořlavého a nevodivého materiálu (kůže, silná bavlna), kožené rukavice, vysoké boty a ochranné kapuce.

• Před zahájením svařování odstraňte všechny hořlavé nebo výbušné předměty, jako jsou: zapalovače na propan butan či zápalky.

• Používejte ochranu obličeje (přilbu nebo kuklu) a ochranu očí se zatemněním přizpůsobeným zraku svářeče a proudu svařování. Bezpečnostní normy navrhují zatemnění 9 (minimálně 8) pro každý proud vyšší než 300 A. Nižší zatemnění clony lze použít, pokud obráběný předmět zakrývá oblouk.

• Vždy používejte atestované ochranné brýle s bočními kryty, popř. jiné ochranný kryt.

• Používejte kryty na místě svařování, aby byly třetí osoby chráněny před oslepujícím světelným zářením a jiskrami.

• Vždy používejte špunty do uší nebo jinou ochranu sluchu, aby se zabránilo vniknutí jisker do uší.

• Třetí osoby by měly být upozorněny na nebezpečí pohledu na elektrický oblouk.

• Napájecí kabel zasuňte do nejbližší zásuvky a umístěte ho prakticky a bezpečně. Neumísťujte kabel v místnosti na nezkontrolovaném podloží, může to vést k úrazu elektrickým proudem nebo k požáru.

• Kontakt s elektricky nabitými prvky může způsobit úraz elektrickým proudem nebo těžké popáleniny.

• Elektrický oblouk a provozní obvod jsou pod napětím, pokud je zapnuto elektrické napájení.

• Vstupní a vnitřní obvod zařízení jsou také pod napětím, pokud je zapnuto elektrické napájení.

• Nedotýkejte se součástí, které jsou pod napětím.

• Používejte suché, neděravé, izolované rukavice a ochranný oděv.

• Používejte podlahové izolační podložky nebo jiné izolační materiály, které jsou dostatečně velké, aby zabránily kontaktu těla s předmětem nebo podlahou.

• Nedotýkejte se elektrického oblouku.

• Před údržbou, čištěním nebo výměnou elektrody odpojte napájení

• Ujistěte se, zda je zemnicí kabel uzemněn správně a zda je konektor správně připojen k uzemněné zásuvce. Nesprávné uzemnění způsobuje nebezpečí života nebo zdraví.

• Pravidelně kontrolujte napájecí kabely s ohledem na jejich poškození a chybějící izolaci. Poškozený kabel musí být vyměněn. Opravy izolace ve spěchu mohou mít za následek smrt nebo vážná zranění.

• Vypněte zařízení, když není používáno.

• Neomotávejte kabel kolem těla.

• Svařovaný předmět musí být správně uzemněn.

• Používejte pouze vybavení v dobrém technickém stavu.

• Poškozené součásti zařízení opravte nebo vyměňte. Při práci ve výškách vždy používejte bezpečnostní pásy.

• Všechny součásti vybavení a bezpečnostní prvky by měly být uloženy na jednom místě.

• V okamžiku zapnutí aktivátoru držte konec pistole a oblouk v dostatečné vzdálenosti od těla.

• Zemnicí kabel připojte ke svařovanému prvku nebo co nejblíže tohoto prvku (např. k pracovnímu stolu). PO ODPOJENÍ NAPÁJECÍHO KABELU ZAŘÍZENÍ MŮŽE BÝT STÁLE POD NAPĚTÍM!

• Po vypnutí zařízení a odpojení napájecího kabelu zkontrolujte napětí na vstupním kondenzátoru a ujistěte se, že je hodnota napětí rovna nule. V opačném případě se nedotýkejte zařízení.

• Vždy dodržujte odpovídající vzdálenost od výstupu plynu.

• Při svařování dejte pozor na výměnu vzduchu, vyvarujte se vdechování plynu.

• Odstraňte z povrchu svařovaných prvků chemické látky (maziva, rozpouštědla), protože pod vlivem teploty se spalují a uvolňují jedovaté výpary.

• Svařování pozinkovaných prvků je povoleno pouze pod podmínkou zajištění ventilace s ltrací a přívodu čerstvého vzduchu. Výpary zinku jsou vysoce toxické, příznakem otravy je tzv. zinková horečka.

• Používejte zařízení v souladu s určením, při dodržení předpisů BOZP a omezení vyplývajících z údajů uvedených a typovém štítku (stupeň IP, provozní cyklus, napájecí napětí atd.).

• Neotvírejte stroj, otevření způsobí ztrátu záruky, kromě toho mohou výbušné nezakryté části poškodit tělo.

• Výrobce nenese odpovědnost za technické změny na zařízení nebo materiální škody vzniklé v důsledku zavedení těchto změn.

• Pokud zařízení nepracuje správně, obraťte se na servisní centrum.

• Nezakrývejte větrací mezery – umístěte svářečku ve vzdálenosti 30 cm od jiných předmětů.

• Nedržte svářečku pod paží nebo v blízkosti těla.

• Neinstalujte stroj v silně zaprášených místnostech s agresivním prostředím a v blízkosti zařízení emitujících silné elektromagnetické pole.

4.2 SKLADOVÁNÍ ZAŘÍZENÍ

• Chraňte stroj před vodou a vlhkostí.

• Neumísťujte svářečku na ohřívané povrchy.

• Skladujte zařízení na suchém a čistém místě.

4.3 PŘIPOJENÍ ZAŘÍZENÍ

4.3.1 Připojení proudu

• Připojení zařízení by měla provést kvalikovaná osoba. Kromě toho by měla osoba s potřebnou kvalikací zkontrolovat, zda je uzemnění a elektrická instalace, včetně ochranného systému, v souladu s bezpečnostními předpisy a zda pracují správně. Rev. 06.05.2022 Rev. 06.05.2022

3. Během tohoto procesu se rozsvítí výstražná

kontrolka na předním panelu. V této situaci není nutné vytahovat zástrčku z elektrické zásuvky. Kvůli ochlazení zařízení může ventilátor pracovat dále. Pokud červená kontrolka nesvítí, znamená to, že se zařízení ochladilo na provozní teplotu a může se dále používat.

4. TART CURRENT = počáteční proud. Funguje

výhradně se zapnutou funkcí 4T. Tato funkce slouží pro regulaci počátečního proudu za účelem správného zapálení elektrického oblouku. 10-220 A

5. PEAK CURRENT = Proudový impuls: Tato funkce

funguje pouze v případě zapnuté pulsace. Slouží k přepínání během pulsního svařování mezi hlavním (CURRENT) a nízkým proudem. 10-220 A

6. BASE CURRENT = NÍZKÝ PROUD – proud udržující

výstupního proudu před ukončením svařování. 10-220 A

8. PULSE FREQUENCY = tato funkce znamená

frekvenci za jednotku času (při impulzním svařování) 0,5-5 Hz

9. DUTY CYCLE = délka IMPULZU – poměr času

impulzu a cyklu impulzu. 10-90%

10. POST GAS = doba přívodu plynu po zániku

elektrického oblouku je nastavitelná ve vteřinových intervalech. Funkce nastavení této doby má význam pro rozžhavený svar, který je po dokončení svařování nutné ochladit a chránit před oxidací. 1-10 s

11. CLEAN WIDTH = procento časového rozdílu mezi

kladným a záporným směrem proudu v jednom cyklu svařovacího proudu. -5/+5

12. WIG/TIG = na rozdíl od svařování kovů v

ochranné atmosféře MIG/MAG vzniká elektrický oblouk při svařování metodou WIG mezi netavnou wolframovou elektrodou a svařovaným materiálem. Na ochranu wolframové elektrody a svaru se používají inertní plyny jako argon a helium nebo neoxidační plynové směsi. Svařování metodou WIG lze použít v případě všech svařovaných kovů. Volba typu proudu, polarity a ochranného plynu závisí na druhu svařovaného kovu. Toto zařízení využívá svařovací hořák WIG, který je vybaven wolframovou elektrodou, tryskou přivádějící ochranný plyn argon a tavidlo v závislosti na svařovaném materiálu. Naši odborníci na svařování doporučují červené wolframové elektrody na ocel a ušlechtilé oceli, zelené na hliník, černé na ocel a litinu a zlaté a šedé pro univerzální použití. V závislosti na síle plechu se doporučují tyto wolframové elektrody:16 17

5.1. PŘÍPRAVA K PRÁCI/PRÁCE SE ZAŘÍZENÍM Každé zařízení je vybaveno proudovým kabelem, který je napájí elektrickým napětím. Pokud připojíme zařízení ke zdroji proudu o napětí, které přesahuje jmenovité napájecí napětí, nebo bude zapojena nesprávná fáze, může to způsobit vážné poškození zařízení. Na opravy zařízení poškozeného tímto způsobem se záruční podmínky nevztahují. TIG / Nožní pedál

Spojíme s invertorem pomocí vzduchového vedení tak, že ho z jedné strany přišroubujeme k hořáku a z druhé strany ke zdířce na předním panelu zařízení. Spoj je třeba lehce dotáhnout plochým klíčem.

1. Krytka dlouhá, zadní

2. Krytka krátká, zadní

5. Upínací objímka v plášti

Uschovejte prvky obalu (kartony, plastové pásky a polystyren), aby v případě potřeby dát zařízení do servisu bylo zařízení dobře chráněno během přepravy!

8. TRANSPORT A SKLADOVÁNÍ

Během přepravy chraňte přístroj před otřesy a pádem, neumísťujte přístroj „vzhůru nohama”. Přístroj skladujte v dobře větrané místnosti, kde je suchý vzduch a nejsou žádné korozivní plyny.

9. STANDARDNÍ ČIŠTĚNÍ

• Před každým čištěním a v případě, že není přístroj používán, vytáhněte síťovou zástrčku a nechte přístroj vychladnout.

• K čištění používejte pouze přípravky, které neobsahují žíravé látky.

• Po každém čištění důkladně osušte veškeré součásti před tím, než budete přístroj opět používat.

• Přístroj skladujte na suchém a chladném místě, chráněném před vlhkostí a přímým slunečním zářením

10. PRAVIDELNÁ KONTROLA ZAŘÍZENÍ

Pravidelně kontrolujte, zda nejsou součásti zařízení poškozeny. Pokud jsou součásti poškozeny, obraťte se na prodejce a požádejte o jejich opravu. Co dělat, když se objeví nějaký problém? Obraťte se na prodejce a poskytněte následující informace:

• Číslo faktury a sériové číslo (sériové číslo je uvedeno na typovém štítku).

• Případně foto vadného dílu.

• Pracovník servisních služeb lépe posoudí problém, když bude popsán tak přesně, jak je to možné.

• Čím podrobnější informace, tím rychlejší řešení problému! VAROVÁNÍ: Nikdy neotvírejte zařízení bez konzultace se servisním střediskem. Může to vést ke ztrátě záruky!

U plynových trysek doporučujeme velikost 7 pro univerzální použití a 5 pro přesné svařování. MMA = svařování elektrickým obloukem (E-Hand/MMA) je jednou z nejstarších metod svařování kovových předmětů, která se používá dodnes. Energii svařování generuje elektrický oblouk mezi tavnou elektrodou a svařovaným prvkem.

13. AC/DC = při použití invertoru lze svařovat

stejnosměrným (DC) nebo střídavým (AC) proudem o hodnotě 200 A při 60% době zapnutí. Díky tomu může zařízení svařovat téměř každý kov. Při svařování lehkých kovů jako např. hliník nebo titan se používá střídavý proud. Většina jiných kovů, jako jsou konstrukční a automatové oceli, svařujeme stejnosměrným proudem.

14. PŘEPÍNAČ "4T/2T" - když zvolíte funkce „4T/2T“

svařování TIG rozdělí proces na režim „2T“ (bez autoblokády) a režim „4T“ (s autoblokádou).

15. Vypínač funkce pulzace = dodatečná funkce

pulzace umožňuje dodání většího množství energie bez potřeby významného zvýšení teploty ve svařovaném dílu.

16. Vypínač ON / OFF

21. Konektor ukostřovacího vodiče

22. Přípojka plynu / vzduchu.

23. Uzemnění = v zadní části každé svářečky se

nachází šroub s označením uzemnění. Před spuštěním je nutné zařízení uzemnit vodičem, jehož průřez nesmí být menší než 6 mm.
