NÁVOD K OBSLUZE PHA 12 A1 PARKSIDE
Překlad originálního provozního návodu
DE AT CH
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Překlad originálního provozního návodu
Einleitung......4
Účel použití......71
Obecný popis......72
Rozsahdodávky....72
Popis funkce....72
Přehled....72
Technické údaje....72
Bezpečnostní pokyny ......73
Symboly v návodu ....73
Symboly na přístroji....73
Všeobecné bezpečnostní pokyny pro elektrická zařízení .....73
Dodatečné bezpečnostní pokyny pro hoblík....77
Uvedení do provozu....78
Nabíjeníakumulátoru .....78
Odsávání třísek/prachu .....78
Obsluha....79
Nastaveníhloubkyzáběru....79
Zapnutí / vypnutí .....79
Kontrola stavu nabití akumulátoru ....79
Pokyny k práci ....80
Hoblování 80
Zkosení hran 80
Údržba a péče 80
Výměna hoblovacího nože .....80
Čištění......81
Skladování ....81
Likvidace/ochrana životního prostředí......81
Náhradní díly / Příslušenství.....81
Záruka 82
Opravna 83
Překlad originálního prohlášení o shodě CE....102
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Akumulátorový hoblík je určen ke zpracování materiálů z masivního dřeva, jako jsou např. desky nebo nosníky.
Přístroj je součástí série Parkside X 12 V TEAM a lze jej provozovat s akumulátorem série X 12 V TEAM. Akumulátory sw smí nabíjet pouze s nabíječkami řady Parkside X 12 V TEAM.
Přístroj je určen pro použití dospělými.
Mládež ve věku nad 16 let smí přístroj používat pouze pod dohledem.
Přístroj je určen pro použití domácími kutily. Nebyl koncipován pro komerční využití. Při řemeslném použití záruka zaniká.
Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.
Obecný popis
Zobrazení nejdůležitějších funkčních dílů naleznete na přední výklopné stránce.
Rozsah dodávky
Vybalte nejprve prístroj a zkontrolujte, zda je kompletní.
Obalový materiál zlikvidujte správně dle předpisů.
- Aku hoblík
• výhoz třísek - klíč s otvorem
- klíč s vnitřním šestihranem
- návod k obsluze
Popis funkce
Akumulátorový hoblík má rotující hřídel hoblíku, který je vybaven dvěma hoblovacími noži.
Funkce ovládacích prvků naleznete v následujících popisech.
Přehled

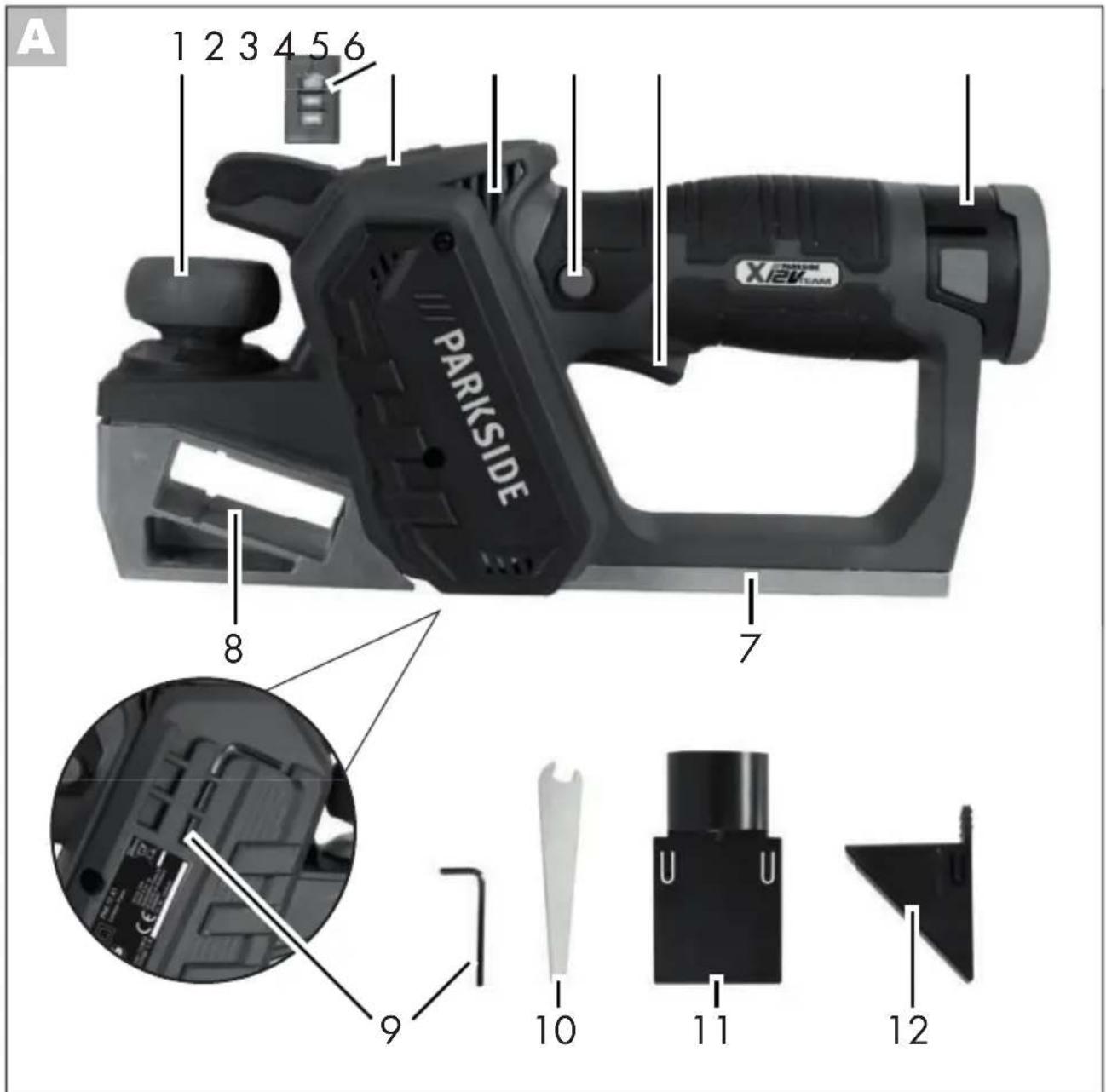

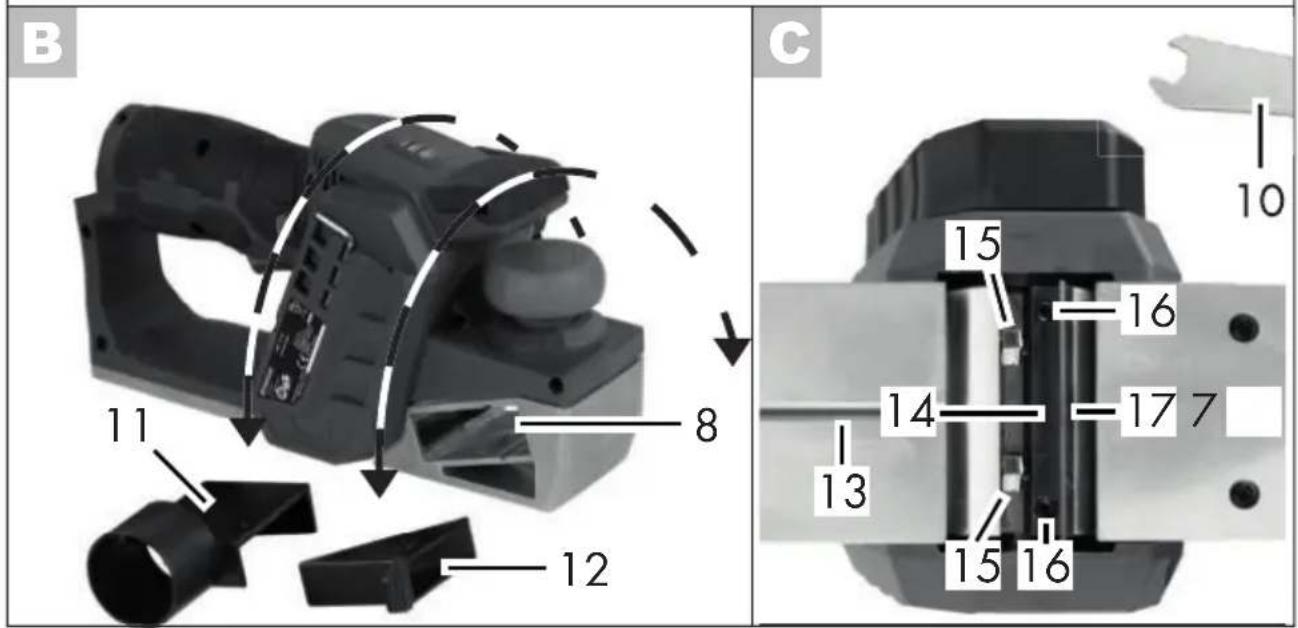

1 regulátor, nastavení hloubky záběru
2 ukazatel stavu nabití
3 větrací otvory
4 bezpečnostní spínač
5 zapínač/vypínač
6 akumulátor
7 spodek hoblíku
8 vyhazovací šachta
9 klíč s vnitřním šestihranem
10 klíč s otvorem
11 adaptér pro odsávání třísek
12 výhoz třísek, vlevo/vpravo
13 drážka V
14 upnutí nože, hoblovací nůž
15 matice, upnutí hoblovacího nože
16 šroub, nastavení výšky hob-
lovacího nože
17 hoblovací nůž
Technické údaje
Aku hoblík ......PHA 12 A1
Jmenovité napětí U.... 12 V==
Volnoběžné otáčky n _0 ...... 14500 min ^-1
Druh ochrany.....IPXO
Hmotnost (vč. akumulátoru) ..... 1,5 kg
Hloubka záběru (10 kroků à 0,2 mm)
optimálně....0 - 1 mm
maximálně 1 - 2 mm
Šířka hoblíku ......max. 56 mm
Hladina hluku a vibrací byla stanovena dle norem a předpisů uvedených v prohlášení o shodě.
Deklarovaná úroveň vibrací byla měřena pomocí standardizovaných zkušebních metod a lze ji použít k porovnání s jiným elektrickým nářadím.
Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby expozice přístroje.
Výstraha: Úroveň vibrací se může od udávané hodnoty lišit při sku- tečném používání elektrického nářadí v závislosti na způsobu, jakým je elektrické nářadí používáno.
Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příkladným opatřením ke
snížení vibračního zatížení je např. omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).
Bezpečnostní pokyny
V této části jsou uvedeny základní bezpečnostní předpisy při práci s přístrojem.
Symboly v návodu
Označení nebezpečí s informacemi o zabránění zranění osob nebo hmotných škod.
Označení nebezpečí s informacemi o zabránění škod.
Informační značka s informacemi pro lepší zacházení s přístrojem
Před používáním přístroje si pozorně přečtěte návod k obsluze.
Noste ochranné brýle.
Používejte respirátor.
Noste ochranné rukavice.
Směr chodu hoblovacího nože
X/PARKSIDE X/24TEAM
Přístroj je součástí série Parkside X 12 V TEAM
Všeobecné bezpečnostní pokyny pro elektrická zařízení
VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce, prohlédněte si obrázky a technické údaje, které jsou dodávány k tomuto elektrickému nářadí. Při nedodržení níže uvedených upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru a/nebo těžkých zraněním.
Uchovejte veškerá bezpečnostní upozornění a pokyny pro budoucnost.
Pojem „elektrický nástroj“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) nebo na akumulátorové elektrické nástroje (bez síťového kabelu).
1) Bezpečnost na pracovišti
a) Udržujte svou pracovní oblast v čistotě a dobre osvětlený. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
b) Nepracujte s elektrickým nástrojem v prostředí s nebezpečím výbuchu, ve kterých se
CZ
nachází hořlavé kapaliny, plyny nebo prach. Elektricke nástroje vytváří jiskry, které mohou vznítit prach nebo výpary.
c) 'Během používání elektrického nástroje nedovolte dětem ani jiným osobám přístup k němu. Při rozptýlení můze- te ztratit kontrolu nad elek- trickým nástrojem.
2) Elektrická bezpečnost
Upozornění: Tak předej-dete nehodám a zraněním způsobeným elektrickým proudem:
a) Připojovací zástrčka elektrického nástroje musí pasovat do elektrické zásuvky. Zástrčka se v žádném případě nesmí upravovat. Nepouživejte žádné adaptérove zástrčky spolu s uzemněnými elektrickými nástroji. Při používání nepozměněných zástrček a vhodných zásuvek se snižuje riziko úrazu el. proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. trubky, topení, sporaky a ledničky. Je-li Vaše tělo uzemněno, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Nevystavujte elektricky nástroj dešti ani vlhkosti. Při vniknutí vody
do elektrického nástroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte připojo- vací vedení k prěnašení elektrického nástroje, jeho zavěšení ani k vytažení zástrčky ze zasuvky. Chraňte při- pojovací vedení pred teplem, olejem, ostrý- mi hranami nebo pred pohyblivými částmi. Poškozená nebo zamotaná připojovací vedení zvyšují riziko úrazu elektrickým pro- udem.
e) Pracujete-li s elektrickým nástrojem venku, používejte pouze prodlužovací kabely, které jsou také vhodné pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutelný, použijte proudový chranič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
3) BEZPEČNOST OSOB
a) Budte pozorní, dbejte na to, co déláte a pri práci s elektrickým nástrojem se řidte zdravym rozumem. Elektrický nástroj nepoužívejte, pokud
jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elektrického nástroje může vést k vážným zraněním.
b) Nosté osobní ochranné pomůcky a vždy ochranné brýle. Podle druhu a nasazení elektrického nástroje se snižuje riziko zranění při nošení osobních ochranných pomůcek, jako je např. prachová maska, bezpečnostní protiskluzové boty, ochranná přilba či ochrana sluchu.
c) Zamezte neúmyslnému uvedení do provozu. Před zdvižením, přenesením nebo zapojením elektrického nástroje do napájení proudem a/nebo do akumulátoru se ujištěte, zda je elektricky nástroj vypnutý. Máte-li při prénášení elektrického nástroje prst na spínači nebo nástroj připojujete k elektrickému napájení v zapnutém stavu, může dojít k úrazům.
d) Před zapnutím elektrického nástroje odstraňte nastavovací nářadí nebo klíče na šrouby. Nástroj nebo klíč, nacházející se v otáčející se součásti přístroje, může způsobit zranění.
e) Zabraňte abnormálnímu držení těla. Vždy dbejte na bezpečný postoj a udržujte vždy
rovnováhu. To Vám umožní lépe kontrolovat elektrický nástroj v neočekávaných situacích.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Chraňte vlasy, odévy a rukavice před pohyblivými částmi. Volný oděv, sperky nebo dlouhé vlasy mohou byt zachyceny pohybujícími se díly.
g) Lzé-li namontovat zařízení na odsávání či zachytávání prachu, musí se takové zařízení namontovat a správně používat. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu.
h) Nenechte se zhýčkat falešným pocitem bezpečnosti a neopovr-hujte bezpečnostními pravidly pro elektrické nástroje, i když jste se po častém použivání seznámili s elektrickým nástrojem. Nedbalé jed-nání může způsobit v zlom-ku sekundy těžká zranění.
4) MANIPULACE S ELEKT-RICKYM NASTROJEM A JEHO POUŽITÍ
a) Elektrický nástroj nepřetěžujte. Pro svou praci použivejte vhodný elektrický nástroj. Vhodným elektrickým nástrojem pracujete lépe a bezpečněji v určeném rozsahu výkonu.
CZ
b) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, který nelze zapnout ani vypnout, je nebezpečný a musí se opravit.
c) Vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor před jakým-koliv serizováním, výměnou vsazovacího nástroje nebo od-ložením nářadí. Pomocí těchto opatření je zabráněno neúmyslnému spuštění elektrického nástroje.
d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nedovolte, aby elektrický nástroj použivaly osoby, které nejsou s ním obeznámeni nebo si nepřečetly tyto pokyny. Elektrické nástroje jsou nebezpečné, pokud je používají nezkušené osoby.
e) 'Udržbu elektrického nástroje a používaného nástroje provádějte s maximální pečlivostí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezasekávají se, zda nejsou poškozeny nebo zlomeny součásti tak, žeby byla omezená funkčnost přístroje. Poškozené součásti nechte před použitím elektrického nástroje opravit. Mnoho úrazů je způsobeno v důs-
ledku nedostatečně udržovaných elektrických nástrojů.
f) Udržujte rezné nástroje ostré a v čistotě. Pečlivé udržované rezné nástroje s ostrými břity méně uvíznou a snadněji je lze vést.
g) Používejte elektrický nástroj, používaný nástroj či nástroje atd. v souladu s těmito pokyny. Berte přitom v úvahu pracovní podmínky a zamýšlenou činnost. Použití elektrického nástroje pro jiné než určené použití může vést k nebezpečným situacím.
h) Držadla a úchopné plochy udržujte v suchém a čistém stavu bez stop oleje či mastnoty. Kluzká držadla a kluzké úchopné plochy neu- možňují bezpečné ovládání a kontrolu elektrického nářadí v neočekávaných situacích.
5) MANJPULACE S AKU- MULATOROVYM NAŠTRO- JEM A JEHO POUŽITÍ
a) Akumulátory nabíjejte pouze v nabiječkách, doporučovaných výrobcem. Použije-li se nabíječka, určená pro určitý typ akumulátorů s jiným typem akumulátoru, hrozí nebezpečí požáru.
b) V elektrických nástrojích používejte pouze akumulátory určené pro tento nástroj. Při použití jiných akumulátorů může dojít ke zraněním a hrozí nebezpečí požáru.
c) Nepouživaný akumulátor uchovávejte v bezpečné vzdálenosti od kan-celářských sponek, mincí, klíčů, hřebíků, šroubů a jiných malých kovových objektů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může vést k popáleninám nebo požáru.
d) Pří nesprávném používání může z akumulátoru vytéct kapalina. Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu omyjte postižené místo vodou. Vnikne-li kapalina do očí, vyhledejte navíc lékařskou pomoc.-Vytékající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozené nebo modifikované akumulátory. Poškozené nebo modifikované akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo zranění.
f) Nevystavujte akumulátor ohni ani vysokým teplotám. Oheň nebo teploty nad 130 °C mohou způsobit výbuch.
g) Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor ani akumulátorový nástroj mimo rozsah teplot, uvedených v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo povolený teplotní rozsah může zničit akumulátor a zvýšit nebezpečí požáru.
6) SERVIS
a) Váš elektrický nástroj nechte opravit kvalifikovaným odborným personálem s použitím výhradně originálních náhradních dílů. Tím je zajištěno, že přístroj bude i nadále bezpečný.
b) Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerá údržba akumulátorů by měla být prováděna pouze výrobcem nebo autorizovanými servisními středisky.
Dodatečné bezpečnostní pokyny pro hoblík
a) Před odložením elektrického nástroje vyčkejte, dokud se hřídel nože nezastaví. Volně ležící otáčející se hřídel nože může zachytit povrch, což způsobí ztrátu kontroly a vážné zranění.
b) Upevněte a zajistěte obrobek na stabilním podkladu pomocí sklíčidla nebo jiným způsobem. Budete-li obrobek přidržovat pouze rukou nebo proti tělu, je obrobek nestabilní, což může vést ke ztrátě kontroly.
c) Nesahejte rukama do vyhazovací šachty. Nebezpečí zranění hoblovacími noži.
d) Vždy držte hoblík tak, aby při opracování
dosedával plošně na obrobek, který se má obrábět. Hoblik se může jinak zpríčit a může dojít ke zranění.
e) Hoblík přibližte k obrobku, který má byt opracován, pouze v zapnutém stavu. V případě zpříčeného hoblíku hrozí nebezpečí zpětného rázu.
f) Hoblujte pouze dřevěné obrobky, nikoliv kovo-vé.
g) Při práci může vzniknout zdraví škodlivý prach. Používejte respirátor a připojte externí odsavač prachu.
h) V případě nebezpečí okamžitě vypněte hoblík a vyjměte akumulátor z přístroje.
i) 'Zkontrolujte hoblovací nože pravidelně, zda nejsou poškozené. Používejte pouze ostré, nepoškozené hoblovací nože.
k) Dbejte na to, aby ve větracích otvorech nebyly žádné nečistoty.
I) Vyjměte akumulátor
- kdykoliv se jako obsluhující osoba vzdálíte od stroje,
- před odstraněním blokování,
- před kontrolou, čištěním nebo pracemi na stroji,
- dojde-li ke kontaktu s cizím těle- sem, když následně kontrolujete případné poškození stroje,
- k okamžité kontrole, když stroj začne nadměrně silně vibrovat.
Pozor! Dodržujte bezpečnostní pokyny a pokyny k nabíjení a správnému použiti, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série Parkside X 12 V Team.
Uvedení do provozu

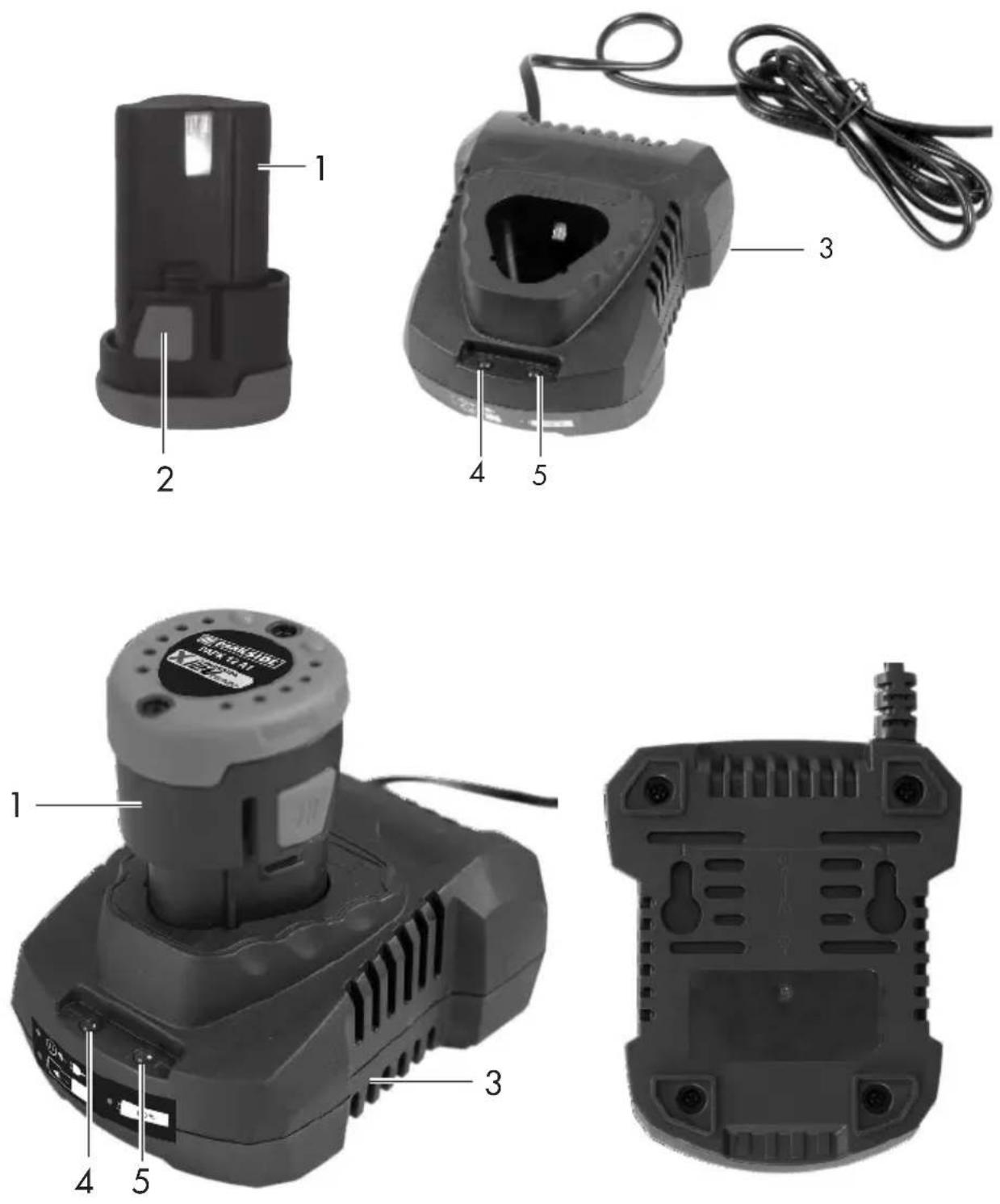

Nabíjení akumulátoru
Nechte zahřátý akumulátor před nabíjením vychladnout.
Akumulátor nevystavujte po delší dobu silnému slunečnímu záření a nepokládejte jej na topná tělesa (max. 50 °C).
- Nabíječku zapojte do zásuvky.
- Zasuňte akumulátor (6) do nabíjecí prohloubeniny v nabíječce.
- Po úspěšném dokončení nabíjení odpojte nabíječku od sítě.
- Vytáhněte akumulátor (6) z nabíječky.
Podrobný popis nabíjení a další informace na- leznete v samostatném návodu k obsluze svého akumulátoru a své na- bíječky série Parkside X 12 V Team.
Odsávání třísek/prachu
Akumulátorový hoblík můžete volitelně použít s externím odsáváním třísek (není součástí dodávky) nebo s výhozem třísek. Třísky se vyhodí na obou stranách vyhazovací šachty, pokud se nepoužívá ani výhoz třísek ani externí odsávání třísek.
Výhoz třísek
Nasadte výhoz třísek (12) do vyhazovací šachty (8). Dbejte na to, aby vodicí lišta na výhozu třísek (12) zapadla do drážek ve vyhazovací šachtě (8).
Výhoz třísek (12) lze namontovat volitelně s výhozem doleva nebo doprava.
Adaptér pro odsávání třísek
Adaptér pro odsávání třísek (11) lze namontovat volitelně s výhozem doleva nebo doprava.
- Nasadte adaptér pro odsávání třísek (11) do vyhazovací šachty (8). Dbejte na to, aby část adaptéru pro odstraňování třísek (11) umístěného ve vyhazovací šachtě (8) byla v dolní části otevřená.
- Připojte externí odsávání. Dbejte na to, aby odsávání prachu bylo vhodné pro zpracovávaný materiál. Tyto informace naleznete v návodu k obsluze externího přístroje.
Obsluha
Nastavení hloubky záběru
Optimální hloubka záběru akumulátorového hoblíku je mezi 0 a 1,0 mm.
Hloubku záběru můžete vybrat otočením regulátoru (A 1).
Hloubka záběru je nastavitelná v 10 stupních po 0,2 mm na stupeň.
Zelený rozsah měřítka pod regulátorem (A 1) označuje rozsah nastavení, ve kterém se odebere méně materiálu.
Červený rozsah měřítka označuje rozsah nastavení, ve kterém se odebere hodně materiálu.
Zapnutí / vypnutí
Zapnutí:
- Stiskněte jeden ze dvou bezpečnostních spínačů (4) vpravo nebo vlevo od rukojeti.
- Stiskněte zapínač/vypínač (5).
- Bezpečnostní spínač (4) můžete ted' pustit.
Vypnutí:
- Zapínač/vypínač (5) pustte.
Kontrola stavu nabití akumulátoru
Ukazatel stavu nabití (A 2) signalizuje stav nabití akumulátoru (A 6) během obsluhy prístroje. K tomu podržte stisknutý zapínač.
3 LED svítí (červená-žlutá-zelená): Akumulátor je nabitý
2 LED svítí (červená-žlutá): Akumulátor je částečně nabitý
1 LED svítí (červená): Akumulátor je nutné dobít
Nabijte akumulátor (6), když svítí pouze červená LED ukazatele stavu nabití.
CZ
Pokyny k práci
Pracujte bezpečně a pro- myšleně!
Hoblování
Pozor! Nebezpečí zpětného rázu! Do opracovávaného obrobku zavedte pouze zapnutý hoblík.
- Zajištěte opracovávaný obrobek.
- Nastavte požadovanou hloubku záběru.
- Nasadte prístroj spodkem hoblíku drážkou V na obrobek.
- Zapněte přístroj a vedte jej pravidelným posuvem přes obráběný obrobek.
Zkosení hran
Drážka V v přední části spodku hoblíku umožňuje zkosení hran.
- Přiložte hoblík s drážkou V (C 13) na hranu obrobku a vedte jej podél hrany obrobku.
Údržba a péče
Výměna hoblovacího nože
Před prací na přístroji vždy vyjměte akumulátor z přístroje.
Nebezpečí poranění!
Nebezpeči pořezání! Nedotýkejte se hoblovacího nože na řezných hranách.
V hřídeli hoblíku jsou instalovány dva hoblovací nože. Hoblovací nože mají dvě řezné hrany a lze je otáčet. Vyměňte a otáčejte hoblovacími noži vždy ve dvojících. Hoblovací nože se nesmí ostřit!
Při výměně hoblovacích nožů jeden po druhém se při montáži nového hoblovacího nože můžete řídit podle ještě namontovaného nože.
Náhradní nůž do hoblíku lze zakoupit prostřednictvím zákaznického servisu (viz „Náhradní díly/ příslušenství“).
- Povolte obě matice (15) pomocí klíče s otvorem (10).
- Povolujte šrouby (16) ve směru hodinových ručiček klíčem s vnitřním šestihranem (9) tak, abyste mohli vysunout hoblovací nůž (17) bočně směrem ven z upnutí nože (14).
K vysunutí použijte malý kus dřeva.
-
V případě potřeby vyčistěte upnutí nože (14).
-
Vložte otočený nebo nový hoblovací nůž do upnutí nože (14).
Drážka v hoblovacím noži musí ukazovat na spodek hoblíku (7) bez drážky V.
-
Zarovnejte hoblovací nůž (17) pomocí šroubů (16) centricky v upnutí nože (14) a vyrovnejte jej tak, aby byl v rovině se spodkem hoblíku (7) bez drážky V.
-
Upnutí nože (14) a hoblovací nůž (17) opět upevněte uprostřed hřídele hoblíku pomocí matic (15).
Čištění
Před prací na přístroji vždy vyjměte akumulátor z přístroje. Nebezpečí poranění!
- Vyčistěte kryt suchým hadříkem nebo štětcem.
Nečistěte hoblík vodou, čisticími prostředky ani ostrými předměty. - Pravidelně vyčistěte vyhazovací šachtu (A 8) vhodným nástrojem (např. ku-sem dřeva nebo stlačeným vzduchem).
Skladování
Skladujte prístroj v suchém stavu a mimo dosah dětí.
Likvidace/ochrana životního prostředí
Vyjměte akumulátor z přístroje a přístroj, akumulátor, příslušenství a obal odevzdejte k ekologické recyklaci.
Elektrické prístroje nepatří do domácího odpadu.
- Přístroj odevzdejte na sběrném recy- klačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci. V případě dotazů se obratte na servisní centrum.
- Likvidaci zaslaných vadných přístrojů provádíme zdarma.
Náhradní díly / Příslušenství
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center " strana 83)
Pozice návodu Označení Č. objednávky k obsluze
| A | 11 adaptér pro odsávání třísek | 91105331 |
| A | 12 výhoz třísek, vlevo/vpravo | 91105332 |
| A | 9+10 klíč s vnitřním šestihranemklíč s otvorem | 91105333 |
| C | 17 hoblovací nůž 91105334 |
Záruka
Vážení zákazníci,
Na tento prístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. hoblovací nůž), nebo poškození křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Postup v případě uplatňování zá- ruky
Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 312203).
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v
čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.
Service-Center
Servis Česko
Tel.: 800143873
E-Mail: grizzly@lidl.cz
IAN 312203
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
Technické údaje....85
Bezpečnostné pokyny ......86
Symboly v návode 86
Všeobecné bezpečnostné pokyny pre elektrické náradia .....86
Servisná oprava ......96
Obalový materiál riadne zlikvidujte.
Siefové napätie U.... 12 V=
Otáčky naprázdno n _0 ...... 14500 min ^-1
Druh ochrany.....IPXO
Hmotnost'.... 1,5 kg
Šírka hoblíka....max. 56 mm
Zákazová značka s údajmi k zabráneniu škodám.
Všeobecné bezpečnostné pokyny pre elektrické náradia
1) Bezpečnost na pracovisku
a) Vašu pracovnú oblast' udržujte čistú a dobre osvetlenú. Neporiadok a neosvetlené pracovné oblasti môžu viest'k úrazom.
Pozor: Tak sa vyhnete nehodám a poraneniam elektrickým prúdom:
c) Elektrické náradie držte mimo dosahu elektrického náradia. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
f) Rezné nástroje udržiava- jte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zasekávajú a je ich možné viest'lahšie.
- vždy, ked' sa používatel' vzdiali od stroja,
- po dotyku s cudzím telesom, aby ste skontrovali stroj vzhládom na poškodenia,
- Pripojte nabíjačku do zásuvky.
- Zasuňte akumulátor (6) do nabíjacej šachty nabíjačky.
- Po uskutočnenom nabíjaní odpojte nabíjačku od siete.
- Vytiahnite akumulátor (6) z nabíjačky.
Podrobnejší opis k nabíjaniu a dalsie informácie nájdete v samostatnom návode na obsluhu vášho akumulátora a vašej nabíjačky série Parkside X 12 V Team.
Odsávanie triesok/prachu
- Stlačte obidva bezpečnostné spínače (4) vpravo alebo vlávo na držadle.
- Stlačte vypínač zap/vyp (5).
- Bezpečnostný vypínač (4) môžete teraz pustit'.
Vypnutie:
- Pustite vypínač zap/vyp (5).
Kontrola stavu nabitia akumulátora
Pracujte bezpečne a s rozvahou!
Hobl'ovanie
Pozor! Nebezpečenstvo spätného rázu!
V-drážka v prednej časti pätky hoblíka um- ožňujte zrážanie hrán.
- Nasadte hoblík s V-drážkou ( C 13) na hranu obrobku a vedte ho pozdlž na hrane obrobku.
Údržba a ošetrovanie
Elektrické zariadenia nepatria do domového odpadu.
Poloha návodu Označenie Obj. č. na obsluhu
- Číslo artiklu nájdete na typovom štítku.
 | Překlad originálního prohlášení o shodě CE |
| Potvrzujeme tímto, že konstrukceAku hoblíkkonstrukční řady PHA 12 A1Pořadové číslo201901000001 - 201902074434 | |
| odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: | |
| 2006/42/EC • 2014/30/EU • 2011/65/EU* | |
| Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení: | |
| EN 62841-1:2015 • EN 62841-2-14:2015EN 55014-1:2017 • EN 55014-2:2015EN 62321:2009 | |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: | |
| [IMAGE] |  Christian FrankOsoba zplnomocněnák sestavení dokumentace |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
Překlad originálního provozního návodu
DE AT CH
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Překlad originálního provozního návodu
A
Inhalt
Einleitung......4
Bestimmungsgemäße
Verwendung......4
Účel použití......53
Obecný popis......53
Rozsahdodávky 54
Technické údaje....54
Bezpečnostní pokyny ....54
Symboly v návodu....54
Obecné bezpečnostní pokyny .....55
Správné zacházení s nabíjecím přístrojem pro akumulátory......56
Proces nabíjení......57
Vyjmutí/vložení akumulátoru .....58
Kontrola stavu nabití akumulátoru.....58
Nabíjeníakumulátoru....58
Spotřebované akumulátory....58
Skladování ....58
Montáž na stěnu nabíječky .....59
Údržba 59
Čištění......59
Odklízení a ochrana okolí......59
Náhradní díly / Příslušenství.....60
Záruka 60
Opravna....61
Překlad originálního
prohlášení o shodě CE......76
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Akumulátor a nabíječka by měly být používány společně s přístrojem série Parkside X 12 V Team. Akumulátory sw smí nabíjet pouze s nabíječkami řady Parkside X 12 V TEAM. Při jakékoliv jiném použití může dojít k poškození zařízení a uživatel může být vystaven vážnému nebezpečí. Tento přístroj není vhodný pro komerční využití. Při řemeslném použití záruka zaniká. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.
Obecný popis
Obrázky naleznete na přední rozkládací stránce.
Obalový materiál rádně zlikvidujte.
Rozsah dodávky
1 Akumulátor
2 Odblokovací tlačítko
3 Nabíječka
4 červená LED
5 zelená LED
Technické údaje
Akumulátor (Li-Ion) ..... PAPK 12 A1
Počet článků 3
Jmenovité napětí 12 V
Kapacita....2,0 Ah
Energie....24 Wh
Doba nabíjení: cca 1 h
Nabiječka ...... PLGK 12 A1
Jmenovitý odběr....50 W
Vstupní napětí/
Vstup....220-240 V\~, 50-60 Hz
Výstupní napětí/
Výstup 12 V; 2,4 A
Zajištění přístroje .....T2A
Třída ochrany ..... ☑
Bezpečnostní pokyny
Tento přístroj mohou používat děti od 8 roku jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Děti nesmí vykonávat čistění a údržbu bez dozoru.
Symboly v návodu
Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.
Označení nebezpečí s informacemi o zabrá- nění zranění osob v důsledku zasažení elek- trickým proudem.
Příkazové značky s údaji pro prevenci škod.
Informační značky s informacemi pro lepší zacházení s nástrojem.
Pozorně si přečtěte návod k obsluze.
Li-ION
Akumulátor neodha- zujte do domovního odpadu ani do ohně či do vody.
MAX. 50°
Akumulátor nevystavujte po delší dobu silnému slunečnímu záření a nepokládejte jej na topná tělesa (max. 50 °C).
Akumulátor odevzdejte na sběrném místě pro staré baterie, kde bude recyklován v souladu s předpisy na ochranu životního prostředí.
Elektrická zařízení nepatří do domácího odpadu.
Pozorně si přečtěte návod k obsluze.
Nabíječka je určena pouze k použití v místnostech.
Zajištění přístroje
Stupeň ochrany II (dvojitá izolace)
Elektrická zařízení nepatří do domácího odpadu.
Nabíječka zapojená do zásuvky/akumulátor nabitý
Akumulátor se nabíjí
Ukazatel LED během nabíjení.
Obecné bezpečnostní pokyny
Pozor! Při použití elektrických zařízení je nutné v ramci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření:
Pečlivé zacházeni s akumu- látorovými nástroji a jejich používaní
a) Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.
b) V elektrických nástrojích použí-vejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
c) Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.
d) Při nesprávném používání může z akumulatoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.
e) Nepoužívejte poškozené nebo modifikované akumulátory. Poškozené nebo modifikované akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo zranění.
CZ
f) Nevystavujte akumulátor ohni ani vysokým teplotám. Oheň nebo teploty nad 130 °C mohou způsobit výbuch.
g) Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor ani akumulátorový nástroj mimo rozsah teplot, uvedených v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo povolený teplotní rozsah může zničit akumulátor a zvýšit nebezpečí požáru.
Servis
- Na poškozených akumuláto-rech nikdy neprovádějte údrž-bu. Veškerá údržba akumulá-torů by měla být prováděna pouze výrobcem nebo autorizovanými servisními středisky.
Speciální bezpečnostní pokyny pro akumulátorové prístroje
a) Zajistěte to, že je nástroj vypnutý předtím, než do něj vložite akumulátor. Vkládání akumulátoru do elektrického nástroje, který je zapnutý, může vést k nehodám.
b) Nevystavujte akumulátor/ elektrický nástroj/ nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřivací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.
c) Nechte zahřátý akumulátor před nabíjením vystydnout.
d) Neotvírejte akumúlátor a vyva-
rujte se mechanickým poško-
zením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.
e) Odpojte nástroj od sítě, když se akumulátor z něj vybere.
f) Neotvírejte akumulátor' a vyvarujte se mechanickým poškozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.
g) Nepoužívejte dobíjecí baterie.
Správné zacházení s nabíjecím přístrojem pro akumulátory
- Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrat s přístrojem.
- K nabíjení akúmulátoru používejte výhradně dodanou nabíječku určenou pro řadu Parkside X 12 V TEAM. Existuje nebezpečí požáru a exploze.
- Zkontrolujte před každým použitím nabíjecí přístroj, kabel a zástrčku a nechte je opravovat kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Nepoužívejte defektní nabíjecí přístroj a sami ho neotvírejte. Tímto je zabezpečené to, že zůstane zachovaná bezpečnost nástroje.
- Připojujte nabíjecí přístroj pouze na zásuvku s uzemněním. Dbejte na to, aby síťové napětí souhlasilo s údajem na typo-
vém štítku nabíjecího přístroje. Existuje nebezpečí elektrického úderu.
- Nabíječku lze provozovat pouze s příslušnými originálními akumulátory řady Parkside X 12 V TEAM. Skrz zašpinění a vniknutí vody, se zvyšuje riziko elektrického úderu.
- Tento nabíjecí přístroj se smí provozovat pouze s příslušnými originálními akumulátory. Na-bíjení jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
- Vyvarujte se mechanickým poškozením nabíjecího prístroje. Tyto mohou vést k vnitřním krátkým spojením.
- Nabíjecí přístroj se nesmí provozovat na hořlavém podkladu (např. papír, textilie). Existuje nebezpecí požáru kvůli zahrívání, které se vytváří při nabíjení.
- Dojde-li k poškození přípojneho vedení tohoto přístroje, musí jej vyměnit výrobce nebo zákaznický servis či podobně kvalifikovaná osoba, aby se předešlo ohrožením.
- Akumulátor Vašeho přístroje je dodáván v částečně přednabitém stavu a před prvním použitím se musí rádně nabít. Zastrčte akumulátor do podstavce a zapojte nabíječku do napájecí sítě.
- Jakmile bude akumulátor plně nabitý, vytáhněte síťovou zástrčku a odpojte nabíječku od přístroje.
- Nenabíjejte v nabíječce baterie, které nelze nabíjet.
Proces nabíjení
Nevystavujte akumulátor extrémním podmínkám jako teplu a nárazům. Hrozí nebezpečí poranění vytékajícím roztokem elektrolytu! Při kontaktu s očima/kůží postižená místa omyjte vodou nebo neutralizačním prostředkem a vyhledejte lékaře.
Akumulátor nabíjejte jen v suchých prostorech. Před připojením nabíječky musí být vnější plocha akumulátoru čistá a suchá. Hrozí nebezpečí poranění elektrickým proudem.
Před jakoukoliv prací na přístroji vypněte přístroj a vytáhněte akumulátor z přístroje.
Akumulátor dosáhne svou plnou kapacitu až po několikanásobném nabíjení.
Přístroj nabíjejte pouze pomocí nabíječek, určených pro řadu Parkside X 12 V Team.
- Před prvním použitím akumulátor nabijte.
- Jestliže se významně zkrátí provozní doba, i když je akumulátor nabitý, znamená to, že akumulátor je u konce své životnosti a je nutné jej vyměnit. Používejte pouze originální náhradní akumulátor řady Parkside X 12 V Team, který zakoupíte v zákaznickém servisu.
- V každém případě vždy dbejte bezpečnostních pokynů a také předpisů a upo-
CZ
zornění týkajících se ochrany životního prostředí.
- Na závady vzniklé kvůli manipulaci v rozporu s určením se nevztahuje záruka.
Vyjmutí/vložení akumulátoru
- Pro vyjmutí akumulátoru (1) z přístroje stiskněte tlačitko pro odblokování (2) na akumulátoru a akumulátor vytáhněte.
- Ke vložení akumulátoru (1) zasuňte akumulátor podél vodicí lišty do přístroje. Slyšitelně zaklapne.
Kontrola stavu nabití akumulátoru
Indikátor stavu nabití na přístroji signalizuje stav nabití akumulátoru (1).
- Stav nabití akumulátoru je signalizován rozsvícením příslušné LED, když je přístroj v provozu. K tomu podržte stisknutý zapínač.
červená-žlutá-zelená => akumulátor je zcela nabitý
červená-žlutá => akumulátor je nabitý circa do poloviny
rot => akumulátor je nutné dobít
Nabíjení akumulátoru
Nechte zahřátý akumulátor před nabíjením vystydnout.
Nabijte akumulátor (1), když svítí pouze červená LED indikátoru stavu nabití.
Doba nabíjení pro PAPK 12 A1 (2,0 Ah) je cca 1 hodina.
- Popřípadě vyjměte akumulátor (1) z přístroje.
- Nabíječku (3) zapojte do síťové zásuvky.
- Zasuňte akumulátor (1) do nabíjecí prohloubeniny v nabíječce (3).
- Odpojte nabíječku (3) od sítě.
- Po vykonaném nabíjení vyjměte akumulátor (1) z nabíječky (3).
Přehled kontrolních ukazatelů LED na nabíječce (3):
Zelená LED (5) svítí bez vloženého akumulátoru:
Nabíječka je připravena k provozu.
Zelená LED (5) svítí: Akumulátor je nabitý.
Červená LED (4) svítí: Akumulátor se nabíjí.
Spotřebované akumulátory
- Jestliže se významně zkrátí provozní doba, i když je akumulátor nabitý, znamená to, že akumulátor je u konce své životnosti a je nutné jej vyměnit. Používejte pouze náhradní akumulátory, které zakoupíte v zákaznickém servisu.
- V každém případě vždy dbejte bezpečnostních pokynů a také předpisů a upozornění týkajících se ochrany životního prostředí (viz část „Likvidace / ochrana životního prostředí“).
Skladování
- Akumulátor uskladněte v částečně nabitém stavu. Stav nabití by se měl během delší doby skladování udržovat v rozmezí 40-60 %.
- Během delší doby skladování zkontrolujte cca každé 3 měsíce stav nabití akumulátoru a podle potřeby jej dobijte.
- Akumulátor skladujte při teplotě mezi 10 °C až 40 °C. Během skladování zabraňte extrémnímu chladu nebo teplu, aby akumulátor neztratil svůj výkon.
Montáž na stěnu nabíječky (volitelně)
Nabíječku (3) můžete také namontovat na stěnu.
- Umístěte dva šrouby ve vzdálenosti 54 mm pomocí hmoždinek v požadované pozici stěny.
- Hlava šroubu může mít průměr 6 - 10 mm.
- Ponechte hlavy šroubů vyčnívat ve vzdálenosti přibližně 10 mm od stěny.
- Nabíječku (3) můžete nasadit s otvory nástěnného držáku na oba šrouby a poté vytáhnout nabíječku až na doraz.
Při vrtání dbejte na to, aby nedošlo k poškození žádného napájecího vedení. Pro jejich nalezení použijte vhodné de-tektory nebo se podívejte do plánu instalace. Při kontaktu s elektrickým vedením může dojít k úrazu elektrickým pro-udem a požáru, kontakt s ply-novým vedením může způso-bit explozi. Při poškození vodovodního vedení může dojít k hmotným škodám a úrazu elektrickým proudem.
Údržba
- Přístroj je bezúdržbový.
Čištění
Vyčistěte nabíječku (1) a akumulátor (3) suchým hadříkem nebo štětcem. Nepoužívejte vodu ani kovové předměty.
Odklízení a ochrana okolí
Vyjměte akumulátor z nástroje a přivedte nástroj, akumulátor, příslušenství a obal k recyklaci odpovídající životnímu prostředí.
Přístroje nepatří do domovního od- padu.
Nevyhazujte akumulátory do domácího odpadu, do ohně (nebezpečí exploze) anebo do vody. Poškozené akumulátory mohou škodit životnímu prostředí a Vašemu zdraví, když uniknou jedovaté páry anebo tekutiny.
- Přístroj odevzdejte do střediska recyklace odpadů. Použité umělohmotné a kovové díly se mohou roztřídit podle druhů a tak se mohou recyklovat. Informujte se v našem servisním středisku.
- Akumulátory zlikvidujte ve vybitém stavu. Pro ochranu před zkratem doporučujeme zakrýt póly lepenkou. Neotvírejte akumulátor.
- Zlikvidujte akumulátory podle místních předpisů. Odevzdejte akumulátory ve sběrně pro staré baterie, kde se přivedou k recyklaci s ohledem na životní prostředí. Zeptejte se ohledně tohoto svého místního likvidátora odpadů anebo v našem servisním středisku.
CZ
- Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
Náhradní díly / Příslušenství
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Service-Center“ strana 61). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.
Akumulátor....80001260
NabiječkaEU....80001326
Nabiječka UK......80001327
Záruka
Vážení zákazníci,
Na tento přístroj poskytujeme 3letou záruku od data zakoupení. Záruka na akumulátor je 6 měsíců od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. Brusný kotouč, upínací příruba), nebo poškození křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Postup v případě uplatňování zá- ruky
Pro žajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 312203).
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.
Service-Center
Servis Česko
Tel.: 800143873
E-Mail: grizzly@lidl.cz
IAN 312203
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
Všeobecný popis......63
Prehl'ad....63
Technické údaje....63
Bezpečnostné pokyny ......63
Symboly v návode 63
Všeobecné bezpečnostné pokyny.....64
Nástennámontážnabíjačky......68
Údržba 68
Čistenie....68
Servisná oprava ....70
3 Nabíjačka
4 Červená LED dióda
5 Zelená LED dióda
Technické údaje
Akumulátor
Siefové napätie....12 V
Kapacita....2,0 Ah
Energia....24 Wh
Cas nabíjania......cca 1 h
Nabijačka....PLGK 12 A1
Značky nebezpečenstva s údajmi k zabráne- niu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom.
Pozorne si prečítajte návod na používanie
Li-ion
Akumulátor neodhadzujte do domového odpadu, ohňa alebo vody.
MAX. 50°C
Pozorne si prečítajte návod na obsluhu.
Nabíjačka pripojená na zá- suvke/akumulátor nabitý
Všeobecné bezpečnostné pokyny
c) Na zníženie rizika elektrického úderu, vytiahnite pred čistením zástrčku nabíjačky zo zásuvky.
- Dbajte na to, aby sietové napä-tie súhlasilo s údajom na typovom štítku nabíjacieho pristroja. Existuje nebezpečenstvo elektrického úderu
červená-žltá-zelená => Akumulátor plne nabitý
červená-žltá => Akumulátor je nabitý cca na polovicu
Čas nabíjania pre PAPK 12 A1 (2,0 Ah) činí približne 1 hodinu.
- Prípadne vyberte akumulátor (1) z prístroja.
- Pripojte nabíjačku (3) do zásuvky.
- Zasuňte akumulátor (1) do nabíjacej šachty nabíjačky (3).
- Odpojte nabíjačku (3) od siete.
- Po uskutočnenom nabíjaní vytiahnite akumulátor (1) z nabíjačky (3).
Nástenná montáz nabíjačky (volitelne)
Vyčistite nabíjačku (1) a akumulátor (3) suchou handrou alebo štetcom. Nepoužívajte vodu ani kovové predmety.
- Číslo artiklu nájdete na typovom štítku.
| Překlad originálního prohlášení o shodě CE | |
| Potvrzujeme tímto, že konstrukceNabíječkakonstrukční řady PLGK 12 A1IAN 312203odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: | |
| 2014/30/EU • 2014/35/EU • 2011/65/EU* | |
| Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení: | |
| EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A2:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009 | |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (19)** nese výrobce: | |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.02.2019 | Christian FrankOsoba zplnomocněnák sestavení dokumentace |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.
