NÁVOD K OBSLUZE HTR3619FWMP HAIER

7.4 Pojemnik Mojej Strefy

• Popis Upozornění - Důležité poučení o bezpečnosti Obecné informace a tipy Sdělení týkající se životního prostředí Likvidace Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhoďte do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpa- du z domácnosti. Vraťte výrobek do místního zařízení pro recyklaci nebo se obraťte na svůj městský úřad. Děkujeme Vám, že jste si zakoupili spotřebič Haier. Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete dů- ležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a správnou instalaci, použití a údržbu. Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spo- třebič používat bezpečně a správně. Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistě- te předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bez- pečné používání. UPOZORNĚNÍ! Nebezpečí zranění nebo udušení! Chladivo a plyny se musí zlikvidovat profesionálně. Před řádnou likvidací se ujistěte, že potrubí chladicího okruhu není poškozeno. Odpojte spotřebič od elektrické sítě. Od- řízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte zásobníky a zásuvky a odmontujte západku dveří a těsnění. 2CZ Obsah 1- Bezpečnostní informace p. 4
• 2- Běžný účel použití p. 8
• 3- Popis spotřebiče p. 9
• 4- Ovládací panel p. 12
• 5- Použití p. 13
• 6- Tipy na ušetření energie p. 20
• 7- Zařízení p. 21
• 8- Péče a čištění p. 24
• 9- Řešení problémů p. 26
• 10- Instalace p. 29
• 11- Technické údaje p. 33
• 12- Zákaznický servis p. 36

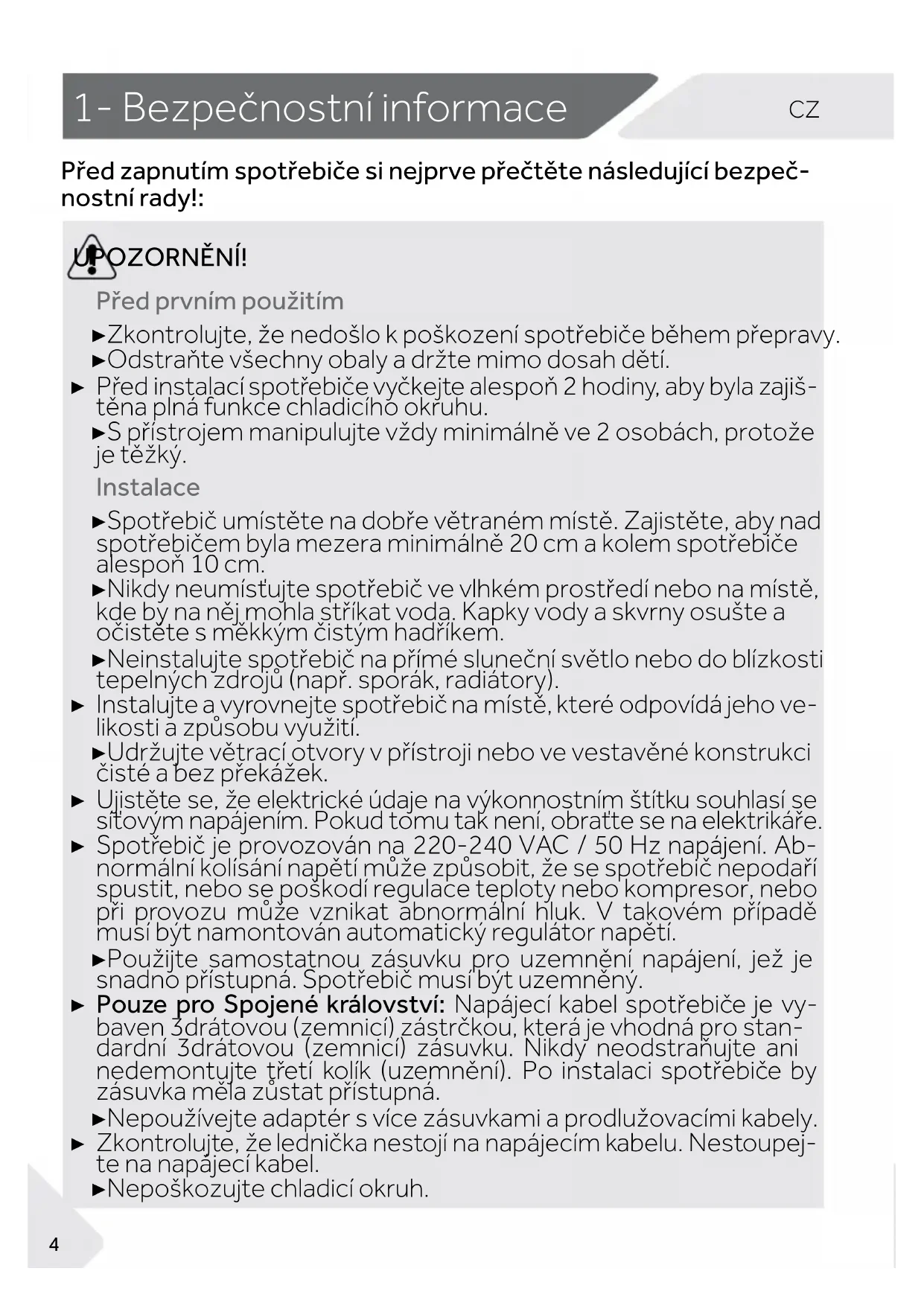

31- Bezpečnostní informace

Před zapnutím spotřebiče si nejprve přečtěte následující bezpeč- nostní rady!: UPOZORNĚNÍ! Před prvním použitím ▶ Zkontrolujte, že nedošlo k poškození spotřebiče během přepravy. ▶ Odstraňte všechny obaly a držte mimo dosah dětí. ▶ Před instalací spotřebiče vyčkejte alespoň 2 hodiny, aby byla zajiš- těna plná funkce chladicího okruhu. ▶ S přístrojem manipulujte vždy minimálně ve 2 osobách, protože je těžký. Instalace ▶ Spotřebič umístěte na dobře větraném místě. Zajistěte, aby nad spotřebičem byla mezera minimálně 20 cm a kolem spotřebiče alespoň 10 cm. ▶ Nikdy neumísťujte spotřebič ve vlhkém prostředí nebo na místě, kde by na něj mohla stříkat voda. Kapky vody a skvrny osušte a očistěte s měkkým čistým hadříkem. ▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory). ▶ Instalujte a vyrovnejte spotřebič na místě, které odpovídá jeho ve- likosti a způsobu využití. ▶ Udržujte větrací otvory v přístroji nebo ve vestavěné konstrukci čisté a bez překážek. ▶ Ujistěte se, že elektrické údaje na výkonnostním štítku souhlasí se síťovým napájením. Pokud tomu tak není, obraťte se na elektrikáře. ▶ Spotřebič je provozován na 220-240 VAC / 50 Hz napájení. Ab- normální kolísání napětí může způsobit, že se spotřebič nepodaří spustit, nebo se poškodí regulace teploty nebo kompresor, nebo při provozu může vznikat abnormální hluk. V takovém případě musí být namontován automatický regulátor napětí. ▶ Použijte samostatnou zásuvku pro uzemnění napájení, jež je snadno přístupná. Spotřebič musí být uzemněný. ▶ Pouze pro Spojené království: Napájecí kabel spotřebiče je vy- baven 3drátovou (zemnicí) zástrčkou, která je vhodná pro stan- dardní 3drátovou (zemnicí) zásuvku. Nikdy neodstraňujte ani nedemontujte třetí kolík (uzemnění). Po instalaci spotřebiče by zásuvka měla zůstat přístupná. ▶ Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely. ▶ Zkontrolujte, že lednička nestojí na napájecím kabelu. Nestoupej- te na napájecí kabel. ▶ Nepoškozujte chladicí okruh. 4CZ

1- Bezpečnostní informace

UPOZORNĚNÍ! Každodenní používání ▶ Spotřebič mohou používat děti od 8 let a osoby se sníženými fy- zickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad se- bou dohled nebo pokud byly vyškoleny ohledně bezpečného po- užívání spotřebiče a pokud chápou možná rizika. ▶ Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, po- kud nejsou pod neustálým dohledem. ▶ Se spotřebičem si nesmí hrát děti. ▶ Pokud v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vy- pněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte nebo nepřipojujte síťový kabel chladničky nebo jiného spotřebiče. ▶ Věnujte pozornost tomu, že spotřebič je nastavený pro provoz při rozsahu okolní teploty mezi 10 a 43°C. Pokud bude ponechán delší dobu v prostředí, kde je teplota vyšší nebo nižší než je uve- dený rozsah, nemusí správně fungovat. ▶ Nepokládejte nestabilní předměty (těžké předměty, nádoby s vo- dou) nahoru na spotřebič, abyste zabránili zranění osob způso- bené pádem nebo elektrickému šoku způsobenému kontaktem s vodou. ▶ Netahejte za police ve dveřích. Dveře by se mohly zkřivit, polička na láhve odtáhnout nebo by se spotřebič mohl převrátit. ▶ Dveře spotřebiče otvírejte a zavírejte pouze klikou. Mezera mezi dveřmi a skříní je velmi úzká. Nedávejte ruce do těchto míst, abys- te se vyhnuli skřípnutí prstů. Dveře otvírejte a zavírejte, pouze po- kud v dosahu dveří nestojí děti. ▶ Neskladujte nebo nepoužívejte hořlaviny, výbušniny nebo žíravé materiály ve spotřebiči nebo v jeho okolí. ▶ V spotřebiči neskladujte léky, bakterie nebo chemické látky. Tento spotřebič určený pro domácnost. Nedoporučuje se pro sklado- vání materiálů s požadavkem na přesné teploty. ▶ Nikdy neskladujte tekutiny v lahvích nebo plechovkách (kromě li- hovin s vysokým obsahem alkoholu), zejména perlivých nápojů, v mrazničce, protože by během zmrazování praskly. ▶ Pokud v mrazničce došlo k zahřátí, zkontrolujte stav potravin.

51- Bezpečnostní informace

UPOZORNĚNÍ! Každodenní používání ▶ Nenastavujte příliš nízké teploty v prostoru ledničky. Při vysokém nastavení může teplota klesnout pod nulu. Pozor: Může dojít k roztržení lahví. ▶ Nedotýkejte se zmrazených potravin mokrýma rukama (noste rukavice). Zejména se vyvarujte jedení nanuků ihned po vyjmutí z mrazničky. Je zde nebezpečí omrzlin nebo tvorby puchýřů z mra- zu. První pomoc: okamžitě dejte pod tekoucí studenou vodu. V žádném případě se neodtrhujte! ▶ Nedotýkejte se vnitřního povrchu mrazničky, když je zapnutá, ze- jména mokrýma rukama, protože by vám ruce mohly přimrznout k povrchu. ▶ V případě výpadku napájení nebo před čištěním spotřebič odpojte z napájení. Před tím, než spotřebič znovu zapnete, vyčkejte ales- poň 5 minut, protože časté zapínání může poškodit kompresor. ▶ Nepoužívejte elektrická zařízení uvnitř potravinové skříně, pokud se nejedná o přístroje doporučené výrobcem. Údržba / čištění ▶ Zajistěte, aby při provádění čištění a údržby byly děti pod dozo- rem. ▶ Před prováděním jakékoli běžné údržby spotřebič odpojte od elektrické sítě. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompre- sor. ▶ Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne za kabel. ▶ Ne seškrabávejte námrazy a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako radiátory, fény, parní čističe nebo jiné zdroje tepla, abyste zabránili poškození plastových částí. ▶ Pro urychlení rozmrazení nepoužívejte mechanická zařízení nebo jiné prostředky jinak, než je doporučeno výrobcem. ▶ Pokud je síťový kabel poškozený, musí ho vyměnit výrobce, auto- rizovaný servis nebo podobně kvalikovaná osoba, aby se zabrá- nilo možným rizikům. 6CZ

1- Bezpečnostní informace

UPOZORNĚNÍ! Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Zkontro- lujte, že během přepravy a instalace nedošlo k poškození chladicí- ho okruhu. Prosakující chladivo může způsobit poranění očí nebo se vznítit. Pokud se objeví závada, držte všechny zdroje otevřeného ohně stranou, důkladně vyvětrejte místnost, nezapojujte ani ne- vypojujte síťové kabely žádného spotřebiče v místnosti. Informujte zákaznický servis. V případě, že chladivo přijde do kontaktu s očima, okamžitě je pro- pláchněte pod tekoucí vodou a zavolejte neprodleně očního lékaře. UPOZORNĚNÍ! Údržba / čištění ▶ Nepokoušejte se o opravení spotřebiče vlastními silami. V přípa- dě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis. ▶ Alespoň jednou ročně odstraňte prach ze zadní části spotřebi- če, abyste omezili riziko vzniku požáru a také zvýšenou spotřebu energie. ▶ Během čištění na spotřebič nestříkejte ani ho neoplachujte. ▶ Nepoužívejte při čištění kropicí ani parní spotřebiče. ▶ Studené skleněné police neomývejte horkou vodou. Náhlá změ- na teploty by mohla způsobit prasknutí skla. Informace o chladicím plynu UPOZORNĚNÍ! ▶ Dbejte na to, aby nedošlo ke vzniku požáru vzplanutím hořlavého materiálu. ▶ UPOZORNĚNÍ: Při umístění přístroje se ujistěte, že přívodní kabel není zachycen nebo poškozen. ▶ UPOZORNĚNÍ: Chladničku neumisťujte zadní stranou k rozbočo- vačům zásuvek nebo přenosným napájecím zdrojům.

72- Běžný účel použití

2.1- Běžný účel použití Tento spotřebič je určený k chlazení a mrazení potravin. Je zkonstruovaný výhradně pro použití v suchém interiéru domácností. Není určený pro komerční nebo průmyslové vy- užití. Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené zacházení může způ- sobit poruchy a ztrátu záruky. 8CZ

Poznámka Některé ilustrace v tomto manuálu se mohou v důsledku technických změn a rozdílnosti modelů lišit od Vašeho spotřebiče. 11 Horní Mrazící Box s přihrádkou pro předmrazení 12 Dolní Mrazící Box 13 Nastavitelné nožičky B: Mrazicí prostor 14 Dávkovač vody 15 Nádrž na vodu Dávkovač vody *= Barevní kód: A: Prostor chladničky 1 LED osvětlení ledničky 2 Vzduchový kanál a snímač (za panelem) 3 Výkonnostní štítek 4 Skleněné police 5 Kontrolka správné teploty 6 Skleněná police 7 Vzduchové potrubí 8 Kryt prostoru My Zone 9 Zásuvka My Zone 10 Polička na dveřích

3.1.1 Obrázky spotřebiče

Poznámka Některé ilustrace v tomto manuálu se mohou v důsledku technických změn a rozdílnosti modelů lišit od Vašeho spotřebiče. 10 Polička na dveřích 11 Horní Mrazící Box 12 Střední Mrazící Box 13 Dolní Mrazící Box 14 Nastavitelné nožičky 15 Dávkovač vody 16 Nádrž na vodu B: Mrazicí prostor *= Barevní kód: A: Prostor chladničky 1 LED osvětlení ledničky 2 Vzduchový kanál a snímač (za panelem) 3 Výkonnostní štítek 4 Skleněné police 5 Kontrolka správné teploty 6 Skleněná police 7 Vzduchové potrubí 8 Kryt prostoru My Zone 9 Zásuvka My Zone

3.1.2 Obrázky spotřebiče

Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu (Obr. 2.2): Uschovejte si příslušenství a literaturu na instalaci a údržbu. Energetický štítek Víka Návod na použití Záruční list Dveřní panty Dveřní doraz

Zásobník na kostky s ledem Zásobníky na vajíčka

Ovládací panel (obr. č. 4) Super-Frz.3 Sec. Super-Frz.

Tlačítka: A Nastavení teploty chladničky B Nastavení teploty mrazničky a Zapnutí / vypnutí funkce Super-Free-

C Zapnout/Vypnout funkci Dovolená D Zamknout/Odemknout panel Kontrolky: a Teplota chladící části b1 Teplota mrazicí části b2 Funkce Super Freeze ( "Super-FRZ.") c Funkce Dovolená d Zámek ovládacího panelu 12CZ

5.1 Před prvním použitím

▶ Odstraňte všechny obalové materiály, udržujte je mimo dosah dětí a zlikvidujte je v souladu s ochranou životního prostředí. ▶ Než vložíte do spotřebiče potraviny, očistěte ho uvnitř i zvenku vodou a jemným čis- ticím prostředkem. ▶ Po vyrovnání a očištění spotřebiče vyčkejte alespoň 2 hodiny, než ho zapojíte do elektrické sítě. Viz oddíl INSTALACE. ▶ Nechte přihrádky vychladit na požadovanou teplotu dříve, než do nich vložíte potra- viny. Funkce Extra mrazení pomáhá rychlému ochlazení mrazničky. ▶ Teplota ledničky je automaticky nastavená na 5° C a teplota mrazničky na -18° C. To je doporučené nastavení. Nastavené teploty můžete ručně změnit podle vlastních požadavků. Viz NASTAVENÍ TEPLOTY. Poznámka: Přednastavení ▶ Spotřebič je nastavený na doporučenou teplotu 5°C (lednička) a -18°C (mraznička). Za normálních podmínek okolního prostředí není nutné teplotu nastavovat. ▶ Když zapnete spotřebič po předchozím odpojení od elektrické sítě, může trvat až 12 hodin, než dosáhne správných teplot. Před vypnutím spotřebič vyprázdněte. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel z elektrické zásuvky.

5.3 Zapnutí/Vypnutí spotřebiče

Spotřebič je funkční, jakmile ho zapojíte do elektrické sítě. Při prvním zapnutí přístroje, indikátory teploty "a" a "b1" ukazují přednastavené hodnoty (viz POZNÁMKY).

5.2 Doteková tlačítka

Tlačítka na ovládacím panelu jsou doteková tlačítka, která reagují na lehký dotek prstem. Poznámka: Zámek ovládacího pa- nelu Ovládací panel se automaticky zablokuje proti aktiva- ci, není-li po dobu 30 sekund dotknuto žádné tlačítko. Chcete-li provést jakékoli nastavení, ovládací panel musí být odemčený. ▶ Chcete-li zablokovat všechny prvky na panelu proti aktivaci, držte po dobu 3 sekund tlačítko „D“. (obr.

▶ Rozsvítí se příslušná kontrolka „d“. (obr. 5.5.2). ▶ Chcete-li panel odemknout, dotkněte se znovu tla- čítka.

5.5 Zamknout/Odemknout panel

Lock Hold 3 Sec.5.5.15.5.2

5.4 Pohotovostní režim

Displej se automaticky vypne 30 sekund po stisknutí tlačítka. Displej se automaticky zam- kne. Při doteku libovolného tlačítka nebo otevření dveří se automaticky rozsvítí.5- Použití

Poznámka: Konikt s ostatními funkcemi Teplotu v odpovídajícím prostoru nelze upravit v případě, pokud je aktivována jakákoli jiná funkce (Extra mrazení nebo Dovolená) nebo je displej uzamčen. Odpovídající indikátor bude blikat .

5.7.1 Nastavení teploty pro ledničku

1. Je li zamčený, odemkněte panel dotekem tlačítka „D“ (obr. 5.5.1).

2. Dotkněte se postupně tlačítka "A" (Chladnička),

dokud nezačne blikat požadovaná hodnota indi-kátoru teploty "a" (obr. 5.7.1).Optimální teplota v chladničce je 5 °C. Nižší tep-lota představuje nadbytečnou spotřebu energie.3. Po několika sekundách bude ukazatel teploty "a" svítit trvale a nastavení bude potvrzeno. Fridge

5.6 Alarm při otevřených dveřích

Jsou-li dveře ledničky otevřené více než 1 minutu, ozve se alarm dveří (obr. 5.6). Alarm lze vypnout zavře-ním dveří. Pokud jsou dveře otevřené déle než 7 minut, světlo uvnitř ledničky a osvětlení ovládacího panelu se automaticky vypnou. Vnitřní teploty ovlivňují níže uvedené faktory: ▶ Okolní teplota ▶ Četnost otevírání dveří ▶ Množství uchovávaných potravin ▶ Instalace spotřebiče

5.7 Nastavení teploty

5.7.2 Nastavení teploty pro mrazničku

1. Je li zamčený, odemkněte panel dotekem tlačítka „D“ (obr. 5.5.1). 2. Dotkněte se postupně tlačítka "B" (Mraznička), do-kud nezačne blikat požadovaná hodnota indikáto-ru teploty "b1". (obr. 5.7.2).Optimální teplota v mrazničce je -18°C. Nižší tep-lota představuje nadbytečnou spotřebu energie.3. Po několika sekundách bude ukazatel teploty "b1" svítit trvale a nastavení bude potvrzeno.

5.8 Funkce extra mrazení (Super Freeze)

Čerstvé potraviny by měly být zcela zmrazeny co nej- rychleji. Zachovají se tak nejlepší nutriční hodnoty, vzhled a chuť. Funkce Extra mrazení zrychluje zmražení čerstvých potravin a chrání již uložené potraviny před nežádoucím ztepláním. Pokud potřebujete jednorá- zově zmrazit velké množství potravin, doporučujeme zapnout funkci Extra mrazení 24 hodin před použitím mrazicího prostoru.

1. Je li zamčený, odemkněte panel dotekem tlačítka

2. Dotkněte se tlačítka „B“ (Mraznička) po dobu 3 se-

kund, rozsvítí se kontrolka „b2“ a funkce se aktivuje (obr. 5.8).

3. Stejným postupem funkci Extra mrazení zrušíte.

Poznámka: Automaticky se vypne Po 56 hodinách se funkce Extra mrazení automaticky vypne. Spotřebič pak bude praco- vat při teplotě, která byla nastavena před použitím funkce Extra mrazení. Poznámka: Automatické zobrazení poruch Pokud indikátor „a“ nebo „b1“ nepřetržitě bliká kvůli poruše, co nejdříve se obraťte na pracovníků profesionálního servisu. UPOZORNĚNÍ! Je-li zapnutá funkce Dovolená, nesmí být v ledničce uloženy žádné potraviny. Teplota 17°C je pro uchovávání potravin příliš vysoká. Super-Frz.

Touto funkcí nastavíte teplotu spotřebiče na stálých 17°C. Díky tomu je možné nechat dveře prázdné lednice za- vřené, aniž by vznikl zápach nebo plíseň – a to po dobu dlouhé nepřítomnosti (např. během dovolené). Oddíl mrazničky můžete nastavit podle libosti.

1. Je li zamčený, odemkněte panel dotekem tlačítka

2. Dotkněte se tlačítka „C“ (Dovolená); rozsvítí se

kontrolka „c“ a funkce se aktivuje (obr. 5.9).

3. Stejným postupem funkci Dovolená zrušíte.

Holiday 5.95- Použití

Prostor ledničky je vybaven zásuvkou My Zone (Obr.5.10).V souladu s požadavky na skladování po- travin, může být zvolena nejvhodnější teplota pro zís- kání optimální výživové hodnoty potravin od Chlazení až po Ovoce&Zelenina. (obr. 5.11.)

5.11 Nastavení funkce MyZone box

Box Myzone může být použit jako Chladící oddělení, dále jako úložný prostor pro čerstvé potraviny a také může být používán pro uchovávání nejrůznějších dru- hů potravin. Nastavení se provádí nastavením intenzi- ty chladicího vzduchového kanálu. Poznámka: MyZone box ▶ Teplota boxu se rozmáhá od Chladící části a po část Uskladňování čerstvých potravin. ▶ Pokud se ovladač chladícího vzduchové potrubí nachází v pravé poloze Chlazení, teplota v boxu klesne na nejnižší možnou hodnotu. Pokud otočíte ovladač chladící- ho vzduchového potrubí do levé pozice Ovoce&Zelenina, teplota v boxu stoupne na nejvyšší možnou hodnotu. ▶ Může se mírně změnit vzhledem k odlišní okolní teplotě nebo pracovnímu módu led- ničky. ▶ Někdy může teplota v tomto boxu klesnout pod nulu, takže před tím, než do ní vložíte ovoce a zeleninu, proveďte správné nastavení.

S dávkovačem vody si můžete pustit chlazenou vodu na pití. Nádrž na vodu je před prvním použitím třeba vyčistit (viz PÉČE A ČIŠTĚNÍ).

5.12.1 Plnění nádrže dávkovače na vodu

UPOZORNĚNÍ! Používejte pouze pitnou vodu. Ujistěte se, že nádrž na vodu je správně vložena (viz PŘÍSLUŠENSTVÍ) Otočte a zvedněte kulaté víko (A) a nalijte čerstvou pit- nou vodu do nádrže na vodu (Obr. 5.12.1). Naplňte vodu pouze po značku (2.5 l); aby mohla proté- kat při otevírání a zavírání dveří. Zavřete kulaté víčko, (A) dokud se neusadí na své místo. Poznámka: Dávkovač vody ▶ Před doplněním odstraňte starou vodu a vyčistěte nádržku na vodu. ▶ Pokud vodu nebudete potřebovat po delší dobu, vyprázdněte, prosím, nádržku na vodu a vložte zpět čistou nádrž. ▶ Kryt (C), na vodní nádržce je se používá i pro úsporu energie (obr. 5.12.1). Pokud del- ší dobu nechcete využívat vodu z dávkovače, přesto je nutné nainstalovat kryt kvůli lepší izolaci a úspory energie.

5.13 Tipy pro uchování čerstvých potravin

5.13.1 Ukládání do prostoru ledničky

▶ Udržujte teplotu v ledničce pod 5°C. ▶ Horká jídla se musí před uložením do ledničky zchladit na pokojovou teplotu. ▶ Potraviny by se před uložením do ledničky měly omýt a osušit ▶ Potraviny určené pro uložení do ledničky by měly být řádně utěsněny, aby se zabráni- lo změnám vůně nebo chuti. ▶ Neuchovávejte nadměrné množství potravin. Pro lepší a homogenní chlazení ne- chávejte mezi potravinami mezery, aby kolem nich mohl proudit chladný vzduch. ▶ Denně používané potraviny by se měly ukládat do přední části polic. ▶ Nechcete mezeru mezi potravinami a vnitřními stěnami ledničky, aby mohl vzduch volně proudit. Zejména ohlídejte, aby se potraviny nedotýkali zadní stěny: mohly by k ní přimrznout. Zabraňte přímému kontaktu potravin (zejména mastných nebo kyse- lých) s vnitřním povrchem, protože mastnota a kyseliny ho mohou rozrušit. Kdykoli narazíte na mastnou/kyselou špínu, hned ji vyčistěte. ▶ Mražené potraviny lze snadno rozmrazit v chladničce nebo s funkcí rozmrazování v prostoru MyZone. Ušetříte tím energii. ▶ Proces stárnutí ovoce a zeleniny, např. některé druhy zeleniny, melounů, papáji, ba- nánů, ananasu atd., se může v ledničce urychlit. Proto není vhodné uchovávat je v ledničce. Zrání velmi nezralého ovoce se ale může o určitou dobu urychlit. Cibuli, česnek, zázvor a další kořenovou zeleninu je možné uchovávat při pokojové teplotě. ▶ Nepříjemné pachy uvnitř ledničky značí, že se něco vylilo a je nezbytné ledničku vy- čistit. Viz PÉČE A ÚDRŽBA. ▶ Různé potraviny je třeba umístit na různá místa podle toho, jaké mají vlastnosti: (obr.:

1 Máslo, sýry, vejce, koření, atd. Džem, sýr, rajčatová šťáva, atd 2 Nápoje a zavařené potraviny. 3 Nakládané potraviny, konzervované potraviny, atd. 4 Masné výrobky, snack, těstoviny, mléko, tofu, mléčné výrobky atd. 5 Vařené maso, klobásy, atd. 6 MyZone box: Ovoce, zelenina, salát, atd.

Při zmrazování komerčně mražených potravin postupujte prosím podle těchto pokynů: ▶ Vždy věnujte pozornost pokynům výrobce o délce uchování potravin. Neporušujte tyto pokyny! ▶ Kvůli zachování kvality potravin se snažte, aby doba mezi nákupem a uložením po- travin byla co nejkratší. ▶ Kupujte potraviny, které byly uchovávány při teplotě -18°C nebo nižší. ▶ Vyhněte se nákupu potravin, které mají na obale sníh nebo námrazu – může to zna- čit, že výrobek byl částečně rozmrazen a znovu zmrazen – nárůst teploty ovlivňuje kvalitu potravin.

5.13.2 Ukládání do prostoru mrazničky

▶ Udržujte teplotu v mrazničce na -18°C. ▶ 24 hodin před mražením zapněte funkci Extra mrazení; -pro malé množství potravin stačí 4-6 hodin. ▶ Horké potraviny je nutné před uložením do mrazničky zchladit na pokojovou teplotu. ▶ Potraviny nakrájené na malé porce zmrznou rychleji a bude snadnější je rozmrazit a uvařit. Doporučená váha každá porce je do 2.5 kg ▶ Je lepší potraviny před vložením do mrazničky zabalit. Vnější stana obalu musí být suchá, aby se balíčky k sobě nepřilepily. Obalové materiály musí být bez zápachu, neprodyšné, nesmí být toxické ani škodlivé. ▶ Abyste nepřekročili dobu uchovávání potravin, zapište prosím datum zmrazení, ča- sový limit a název potraviny na obal. Řiďte se doporučenou dobou uchovávání u růz- ných potravin. ▶ UPOZORNĚNÍ! Kyseliny, žíraviny a sůl atd. mohou narušit vnitřní povrch mrazničky. Neumísťujte přímo na vnitřní povrch potraviny, které obsahují tyto látky (např. moř- ské ryby). Slanou vodu je třeba z mrazničky ihned vyčistit. ▶ Nepřekračujte dobu skladování potravin které jsou doporučovány výrobci. Z mrazničky vyndávejte pouze požadované množství potravin. ▶ Rozmrazené potraviny rychle zkonzumujte. Rozmrazené jídlo znovu nezmrazujte, pokud ho nejdřív neuvaříte, protože by to negativně ovlivnilo jeho poživatelnost. ▶ Neukládejte do mrazničky nadměrné množství čerstvých potravin. Podívejte se na mrazicí kapacitu mrazničky – viz TECHNICKÁ DATA nebo údaje na výkonnostním štítku. ▶ Potraviny lze uchovávat v mrazničce při teplotě nejméně -18°C po dobu 2 až 12 mě- síců podle vlastností potravin (např. maso: 3-12 měsíců, zelenina: 6-12 měsíců) ▶ Chcete-li zmrazit čerstvé potraviny, zabraňte jejich kontaktu s již zmrazenými potra- vinami. Nebezpečí tání!

196- Tipy na ušetření energie

Tipy na ušetření energie ▶ Zkontrolujte, zda spotřebič správně větrá (viz INSTALACE). ▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory). ▶ Nenastavujte na spotřebiči zbytečně nízké teploty. Čím nižší teplota je na spotřebiči nastavená, tím vyšší je spotřeba energie. ▶ Funkce EXTRA MRAZENÍ spotřebovává více energie. ▶ Teplé potraviny nechce před uložením do spotřebiče ochladit. ▶ Dveře spotřebiče otvírejte co nejméně a na co nejkratší dobu. ▶ Spotřebič nenaplňujte přes míru, aby nedošlo ke ztížení cirkulace vzduchu. ▶ Uvnitř potravinového balení by neměl být vzduch. ▶ Udržujte těsnění dveří čisté, aby se dveře vždy správně zavřely. ▶ Zmražené potraviny rozmrazujte v prostoru ledničky.CZ

Poznámka: Poličky Zkontrolujte, že všechny strany police jsou ve stejné úrovni. Poznámka: Rozdíly v závislosti na modelu Z důvodu různých modelů, váš výrobek nemusí mít všechny následující funkce. Viz ka-pitola POPIS PRODUKTU. UPOZORNĚNÍ! Neskladujte věci, které potřebují přesnou skladovací teplotu, jako jsou léky a prvky po-travinové terapie, z důvodu zabránění zhoršení jejich stavu

7.1 Více-proudové chlazení

Lednička je vybavena systémem více-proudého chla-zení, díky němuž je proud studeného vzduchu umís-těný do každé police (obr. 7.1). Pomáhá to udržet rov-noměrnou teplotu a zajistit tak, že potraviny zůstanou déle čerstvé.

7.2 Nastavitelné poličky

Výšku polic lze nastavit podle vašich požadavků.1. Chcete-li přemístit polici, nejprve nadzvedněte její zadní okraj (1) a poté ji vytáhněte (2) (obr. 7.2). 2. Chcete polici znovu vložit do ledničky, položte ji na výstupky po obou stranách a zatlačte ji do krajní zadní polohy, dokud nezapadne do žlábků po stra- nách

7.3 Snímatelné poličky na dveře

Poličky na dveře lze vyjmout kvůli čištění: Položte ruce na obě strany poličky, zvedněte ji nahoru (1) a vytáhněte (2) (obr. 7.3). Chcete-li vrátit poličku zpět na dveře, výše zmíněný postup obraťte. (1) ar e

Pro použití a nastavení prostoru MyZone (obr. 7.4), zkontrolujte kapitolu POUŽITÍ (prostor MyZone).

Upozornění: Nálepka OK Po zapnutí spotřebiče může trvat až 12 hodin než se dosáhne správných teplot. Poznámka: Nádrž na vodu ▶ Ujistěte se, že je hrdlo pevně našroubováno na nádrž na vodu ▶ a bílý O-kroužek (C) je ve své poloze. Pokud nádrž na vodu není vložena správně, přes spoje může vytékat voda. ▶ Při demontáži nebo montáži nádrže na vodu ne- používejte nadměrnou sílu, aby nedošlo k poško- zení nádrže.

7.7.1 Odstraňte nádrž dávkovače na vodu

Nádrž na vodu může být odstraněna pro čištění a zno- vu nainstalována stejným způsobem jako dveřní police (obr. 7.7.1).

7.7.1 Vložte dávkovač na vodu

1. Ujistěte se, že náustek dávkovače vody (B) je pevně

přišroubován k zásobníku vody a bílý O-kroužek (C) je ve své poloze (Obr. 7.7.2-1).

2. Umístěte nádrž na vodu do polohy tak že náustek

dávkovače vody (B) zapadá do otvoru dveří (D) (Obr.

Kontrolku správné teploty (obr. 7.5) lze využít k udr- žování teploty pod +4°C. Pokud znaménko neukazuje „OK“, snižujte postupně teplotu.

Při otevření dveří. se rozsvítí LED vnitřní osvětlení. Výkon světel není ovlivněn dalšími na- staveními ostatních zařízení.

7.8 Vyjímatelná zásuvka mrazničky

Chcete-li odstranit zásuvku, vytáhněte ji v maximální míře (1), zvedněte a odstraňte ji (2).(obr. 7.8). Chcete-li vrátit zásuvku, proveďte výše uvedené kroky v opačném pořadí. UPOZORNĚNÍ! Nepřetěžujte zásuvky: Maximální zatížení každé zásuvky je: 35 kg!.

7.9 Přihrádka pro předmrazení

Horní zásuvka je vybavena předmrazovacím regálem, který lze v případě potřeby umístit i do spodní zásuv- ky. (obr. 7.9). Čerstvě mrazené potraviny lze oddělit od již zmrazených, takže proces zmrazování může hladce probíhat a již zmrazené potraviny se nezahřejí. Pře- rovnáte-li zmrazené potraviny, lze tyto prostory využít pro snadné uložení malých věcí, např. bylinek, zmrzliny nebo zásobníku na ledové kostky. 7.98- Péče a čištění

Spotřebič čistěte, pouze když je prázdný nebo když je v něm jen malé množství uskladně- ných potravin. Spotřebič by se měl čistit každé 4 týdny jednak kvůli správné údržbě a jednak aby se zabrá- nilo pachům ze špatně uchovávaných potravin. UPOZORNĚNÍ! ▶ Spotřebič nečistěte tvrdými kartáči, drátěnými kartáči, čisticími prášky, benzínem, amyloacetáty, acetony a podobnými organickými prostředky, kyselinami nebo alka- lickými čistidly. Abyste se vyhnuli poškození spotřebiče, používejte prosím k čištění speciální čisticí prostředky určené pro ledničky. ▶ Během čištění na spotřebič nestříkejte ani ho neoplachujte. ▶ Nepoužívejte při čištění kropicí ani parní spotřebiče. ▶ Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla. ▶ Nedotýkejte se vnitřního povrchu prostoru mrazničky, zejména mokrýma rukama, protože by vám mohly k povrchu přimrznout. ▶ Dojde-li k zahřátí, zkontrolujte stav zmrazených potravin. UPOZORNĚNÍ! Než začnete s čištěním spotřebiče, odpojte ho od elektrické sítě. UPOZORNĚNÍ! Nevyměňujte LED lampu sami, smí být vyměněna pouze výrobcem nebo autorizova- ným servisním technikem.

▶ Těsnění na dveřích musí být vždy čisté. ▶ Vnitřek a plášť spotřebiče čistěte houbičkou navlhčenou teplou vodou a neutrálním čisticím prostředkem (obr. 8.1). ▶ Spotřebič omyjte a vysušte jemnou utěrkou. ▶ Žádné součásti spotřebiče nemyjte v myčce nádobí. ▶ Před opakovaným spuštěním spotřebiče vyčkej- te alespoň 5 minut, protože časté zapínání může poškodit kompresor.

Rozmrazování ledničky a mrazničky probíhá automaticky, není potřeba provádět ho ručně.

8.3 Výměna LED osvětlení

Ve spotřebiči je jako světelný zdroj LED osvětlení, protože spotřebovává malé množství energie a má dlouhou životnost. Vyskytne-li se nějaká závada, kontaktujte prosím zákaz- nický servis. Viz ZÁKAZNICKÝ SERVIS.CZ

Poznámka: Vypnutí Spotřebič zapněte pouze pokud je to nezbytně nutné. UPOZORNĚNÍ! ▶ Spotřebič nezvedejte za kliky. ▶ Nikdy nepokládejte spotřebič na podlahu v horizontální poloze.

8.5 Nepoužívání spotřebiče po delší dobu

Nepoužíváte-li spotřebič delší dobu a nevyužili jste pro ledničku funkci Dovolená: ▶ Vyjměte potraviny. ▶ Odpojte síťový kabel. ▶ Očistěte spotřebič podle výše uvedeného návodu. ▶ Dveře a zásuvky/dveře mrazničky nechte otevřené, abyste zabránili vzniku nežádou- cích pachů uvnitř spotřebiče.

8.4 Čištění nádrže na vodu (obr. 8.2)

1. Vyberte nádrž na vodu ze spotřebiče.

2. Odstraňte kryt (C) a jemně vyšroubujte náustek

3. Vyčistěte nádržku na vodu a náustek dávkovače

vody teplou vodou a tekutým prostředkem na mytí nádobí. Ujistěte se, že jste mýdlo úplně opláchli.

8.6 Stěhování spotřebiče

1. Vyjměte všechny potraviny a odpojte spotřebič od elektrické sítě.

2. Police a všechny pohyblivé části v ledničce a mrazničce zajistěte lepicí páskou.

3. Nenaklánějte spotřebič pod větším úhlem než 45°, aby nedošlo k poškození chladicí-

Parametr Napětí ve V 13.2 Maximální výkon ve W 2 LED Spec bílá-5050 Teplota použití -30 °C

+85 °C.9- Řešení problémů

Problém Možná příčina Možné řešení Nefunguje kom- presor.

• Zástrčka není zapojená do elek- trické zásuvky.

• Zapojte spotřebič do elektrické sítě.

• Spotřebič je ve fázi odtávání • Při automatickém odmrazování je to normální Spotřebič pracuje často nebo pracuje příliš dlouho.

• Vnitřní nebo vnější teplota je příliš vysoká.

• V tomto případě je běžné, že spo- třebič pracuje delší dobu.

• Spotřebič byl nějakou dobu bez přívodu elektrické energie.

• Běžně trvá 8 až 12 hodin než se spotřebič zcela ochladí.

• Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.

• Zavřete dveře/zásuvky a zkontro- lujte, že spotřebič stojí na rovném podkladu a že se dveří nedotýkají žádné potraviny ani jiné překážky.

• Dveře/zásuvky spotřebiče se otevíraly příliš často nebo na dlou- hou dobu.

• Neotvírejte dveře/zásuvky příliš často.

• Nastavená teplota mrazničky je příliš nízká.

• Nastavte vyšší teplotu, dokud se spotřebič nedostane na uspokoji- vou teplotu. • Ustálení teploty led- ničky trvá 24 hodin.

• Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo ne- vhodné.

• Očistěte těsnění dveří/zásuvek nebo je nechte vyměnit v zákaz- nickém servisu.

• Není zajištěna požadovaná cirku- lace vzduchu.

• Zajistěte dostatečnou ventilaci. Vnitřek ledničky je špinavý a/nebo za

• Je potřeba vyčistit vnitřek lednič- ky.

• • Umyjte vnitřek ledničky.

• V ledničce jsou uložené potraviny s výraznou vůní.

• Potraviny důkladně zabalte. Hodně vzniklých problémů můžete vyřešit sami bez zvláštní kvalikace. Vyskytne-li se ně- jaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS. UPOZORNĚNÍ! ▶ Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě. ▶ Elektrické součásti smí opravovat pouze kvalikovaný odborník, protože neodborné zásahy by mohly způsobit rozsáhlá následná poškození. ▶ Poškozený síťový kabel musí vyměnit výrobce, autorizovaný servis nebo podobně kvalikovaná osoba, aby se zabránilo možným rizikům.

9.1 Tabulka řešení problémůCZ

Problém Možná příčina Možné řešení Uvnitř spotřebiče není dostatečně chladno.

• Je nastavena příliš vysoká teplota. • Nastavte teplotu znovu.

• Byly vloženy teplé potraviny. • Před uložením potraviny vždy ochlaďte.

• Bylo vloženo příliš mnoho potravin najednou.

• Ukládejte vždy malé množství po- travin.

• Potraviny jsou příliš blízko u sebe. • Mezi potravinami nechávejte me- zery, aby mohl vzduch volně prou- dit.

• Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.

• Zavřete dveře/zásuvku.

• Dveře/zásuvky spotřebiče se ote- víraly příliš často nebo na dlouhou dobu.

• Neotvírejte dveře/zásuvky příliš často. Uvnitř spotřebiče je příliš chladno

• Nastavená teplota je příliš nízká. • Nastavte teplotu znovu.

• Funkce Power-Freeze je aktivní nebo pracuje příliš dlouho.

• Vypněte funkci Power-Freeze. Na vnitřní straně ledničky konden- zuje vlhkost.

• Ovzduší je příliš teplé a příliš vlhké. • Zvyšte teplotu.

• Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.

• Zavřete dveře/zásuvku.

• Dveře/zásuvky spotřebiče se ote- víraly příliš často nebo na dlouhou dobu.

• Neotvírejte dveře/zásuvky příliš často.

• Nádoby na potraviny nebo tekuti- ny jsou otevřené.

• Nechte horké jídlo zchladnout na pokojovou teplotu a zakryjte po- traviny a tekutiny. Na vnějším po- vrchu nebo mezi dveřmi/dveřmi a zásuvkami se hro

• Ovzduší je příliš teplé a příliš vlhké. • To je ve vlhkém prostředí normální. Změna nastane, až klesne vlhkost.

• Dveře/zásuvky nejsou těsně uza- vřeny. Kondenzaci způsobuje stu- dený vzduch ve spotřebiči a teplý vzduch venku.

• Ujistěte se, že dveře/zásuvka jsou těsně zavřené. V mrazničce je silná vrstva ledu a námrazy.

• Potraviny nebyly správně zabale- né.

• Potraviny vždycky správně zabalte.

• Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.

• Zavřete dveře/zásuvku.

• Dveře/zásuvky spotřebiče se ote- víraly příliš často nebo na dlouhou dobu.

• Neotvírejte dveře/zásuvky příliš často.

• Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo ne- vhodné.

• Těsnění dveří/zásuvky očistěte nebo vyměňte za nové.

• Uvnitř je překážka, která brání správnému zavření dveří/zásuvky.

• Přemístěte police, dveřní poličky nebo vnitřní zásobníky tak, aby bylo možné zavřít dveře/zásuvku. Spotřebič dělá neobvyklý hluk.

• Spotřebič nestojí na rovné ploše. • Vyrovnejte spotřebič nastavením nožiček.

• Spotřebič je v kontaktu s nějakým předmětem.

• Odstraňte předměty z okolí spo- třebiče.

279- Řešení problémů

Problém Možná příčina Možné řešení Měl by být sly- šet tenký zvuk podobný zvuku tekoucí vody.

• To je normální. • - Uslyšíte pípnutí alarmu.

• Jsou otevřené dveře úložného prostoru ledničky.

• Zavřete dveře nebo alarm vypněte ručně. Uslyšíte slabé hučení

• Pracuje anti-kondenzační systém • Zabraňuje to kondenzaci a je to v pořádku Nefunguje vnitř- ní osvětlení nebo chladicí systém.

• Zástrčka není zapojená do elektric- ké zásuvky.

• Zapojte spotřebič do elektrické sítě.

• Zdroj napájení není v pořádku. • Zkontrolujte, jestli přívod elektric- ké energie v místnosti. Kontaktuj- te místního dodavatele elektrické- ho proudu!

• LED osvětlení nefunguje. • Kvůli výměně světla prosím kon- taktujte servis. Boky skříně a pásy dveří se mo- hou zahřát.

• To je normální. • - Poznámka: Funkce paměti při přerušení napájení Po obnovení napájení přístroj pokračuje v nastaveních, které byly nastaveny před vý- padkem proudu.

9.2 Přerušení elektrické energie

V případě výpadku elektrického proudu by měly potraviny zůstat bezpečně vychlazené po dobu asi 16 hodin. V případě delšího výpadku proudu, zejména v létě, postupujte podle těchto pokynů: ▶ Otevírejte dveře/zásuvky co možná nejméně. ▶ Během výpadku proudu nepřidávejte do spotřebiče další potraviny. ▶ Pokud je výpadek proudu předem ohlášený a předpokládaná doba výpadku přesahu- je 16 hodin, vyrobte led a vložte ho do zásobníku v horní části ledničky. ▶ Jakmile je dodávka energie obnovena, je nutné zkontrolovat stav potravin. ▶ V důsledku zvýšení teploty v ledničce během výpadku elektrického proudu nebo jiné poruchy dojde ke zkrácení doby uložení potravin a také se sníží jejich kvalita. Potravi- ny, které se rozmrazily, by se měly buď brzy zkonzumovat, nebo uvařit a znovu zmra- zit (pokud je to vhodné), aby se předešlo zdravotním rizikům.CZ

▶ Vyjměte spotřebič z obalu. ▶ Odstraňte všechny obalové materiály.

10.2 Podmínky životného prostředí

Teplota v místnosti by se měla pohybovat v rozmezí 10°C až 43°C, protože může ovlivňo- vat teplotu uvnitř spotřebiče a spotřebu energie. Neinstalujte spotřebič do blízkosti spo- třebičů, které vydávají teplo (sporáky, ledničky), aniž by byl odizolován.

Dříve než spotřebič trvale nainstalujete, zkontrolujte správné umístění závěsu dveří. Po- kud je potřeba, viz sekce OBOUSTRANNÉ DVEŘE.

10.4 Prostorové požadavky

Prostor nutný při otevřených dveřích (obr. 10.4):

UPOZORNĚNÍ! ▶ Spotřebič je těžký. Se spotřebičem manipulujte vždy nejméně ve dvou. ▶ Všechny obalové materiály udržujte mimo dosah dětí a zlikvidujte ho způsobem, kte- rý je šetrný k životnímu prostředí.

10.5 Ventilační systém

Pro dosažení dostatečné ventilace spotřeby z důvodu bezpečnosti, je nutné dodržet požadavky pro správné větrání (obr. 10.5). 100 mm200 mm100 mm100 mm

Šířka spotřebiče v mm Hloubka spotřebiče v

V kapsli kompresoru je umístěný bezúdržbový olej. Při naklánění spotřebiče během převozu se olej mohl do- stat přes zavřené potrubí. Vyčkejte 2 hodiny před za- pojením spotřebiče do elektrické sítě (obr. 10.7), aby se olej mohl vrátit do pouzdra. 2 h

10.6 Umístění spotřebiče

Spotřebič umístěte na rovný a pevný povrch.

1. Nakloňte spotřebič lehce dozadu (obr. 10.6).

2. Nastavte nožičky na požadovanou úroveň.

3. Stabilitu spotřebiče zkontrolujete tak, že střídavě

udeříte do protilehlých stran. Mírné vychýlení by mělo být stejné v obou směrech. V opačném pří- padě by mohlo dojít k deformaci rámu; důsledkem může být netěsnící zavírání dveří. Mírný náklon na zadní stranu usnadňuje zavírání dveří. UPOZORNĚNÍ! Poškozený napájecí kabel musí být vyměněn v zákaznickém servisu, aby nedošlo ke vzniku nebezpečí (viz Záruční list).

10.8 Elektrické připojení

Před každým zapojením zkontrolujte, zda: ▶ zdroj energie, zásuvka a pojistka odpovídají výkonnostnímu štítku. ▶ je zásuvka uzemněná a nepoužíváte prodlužovací kabel ani vícenásobné zásuvky. ▶ se zástrčka a zásuvka přesně shodují. Zástrčku zapojte do řádně instalované domácí zásuvky. max 45°

10.9 Oboustranné dveře

Než připojíte spotřebič do elektrické sítě, měli byste zkontrolovat, zda není potřeba pře- místit otevírání dveří z pravé strany (při dodání) na levou v závislosti na místě instalace spo- třebiče. UPOZORNĚNÍ! ▶ Spotřebič je těžký. Na obrácení dveří jsou potřeba 2 osoby. ▶ Než se pustíte do jakékoli činnosti, odpojte spotřebič od elektrické sítě. ▶ Nenaklánějte spotřebič pod úhlem větším než 45°, aby nedošlo k poškození chladicí- ho systému.1. Připravte si potřebné nářadí.2. Odpojte spotřebič od elektrického napětí. 3. Odstraňte pět šroubů, které upevňují přední panel (1) a vyberte panel (2).4. Odstraňte malý kryt předního panelu směrem sle-va na pravou stranu.5. Odpojte spojovací kabel6. Odstraňte kryt horního závěsu (1) a odšroubujte horní závěs (tři šrouby) na pravé straně (2).7. Opatrně zdvihněte uvolněné dveře ledničky z dol-ního závěsu.

8. Otočte dvířka vzhůru nohama, odšroubujte kryt

(1) a dveřní zarážku (2), s která umožní posílení dí-lem (3).9. Vyberte nový kryt (1) a dveřní zarážku (2), s která umožní posílení dílem (3) z obalu s příslušenstvím a přišroubujte je na opačnou stranu. 10. Odstraňte spodní závěs horních dveří.11. Vyměňte záslepky a šrouby na straně.

Kroky při montáži (obr. 10.9):

Po změně závěsu dveří zkontrolujte, zda je těsnění dveří správně umístěné na plášti a zda jsou všechny šrouby dostatečně utažené.

12. Vyberte nový spodní závěs horních dveří z obalu

s příslušenstvím a přišroubujte jej na levou stranu přístroje.

13. Opatrně zdvihněte horní dveře a nasaďte je na

spodní závěs tak, aby čep zapadl do pantu.

14. Vyjměte horní závěs z obalu s příslušenstvím.

Přeložte připojovací kabel přes horní závěs a upevněte horní závěs s třemi šrouby na levé stra- ně přístroje. 15 Nasaďte kryt závěsu (dodáván v obalu s příslu

16. Zapojte spojovací kabel a vložte ho do otvoru.

17. Vraťte zpět přední panel a připevněte jej pěti

šrouby. 18 Vyjměte kryt z obalu s příslušenstvím a připevně

te ho na pravou stranu horních dveří.

Další kroky (a-h) jsou nutné pouze pro modely s dvěma dveřmi: a Odstraňte spodní dveře b Pro tento krok je zapotřebí dvou osob; jedna drží spotřebič na svém místě a druhá vykonává mon- tážní kroky! Nakloňte spotřebič mírně dozadu a odstraňte spodní závěs s nohou (1). Změňte také pozici dru- hé nohy (2). c Odšroubujte dvě závitové kolíky (1), vyjměte spodní závěs, otočte jej o 180 ° (2) a d připevněte zpět spodní závěs s 2 nastavitelnými šrouby e Zašroubujte dolní závěs na levou straně spotřebi- če. f Proveďte kroky 8 a 9. g Opatrně zdvihněte dolní dveře a nasaďte je na spodní závěs tak, aby čep zapadl do pantu.

Vyberte nový závěs z obalu s příslušenstvím a přišroubujte jej na levou stranu spotřebiče.

= 8. + 9. Ujistěte se, že čep zapadá do držáku závěsu spo- dních dveří. Ujistěte se, že čep zapadá do držáku závěsu spo- dních dveří.CZ

11.1 List výrobku podle

nařízení EU č. 1060/2010 Obchodní značka Haier Kategorie modelu Lednička-mraznička Třída energetické účinnosti Roční spotřeba energie (kWh/rok)

Objem chladicího prostoru (L)

Objem mrazicího prostoru (L) Počet hvězdiček Teplota dalších prostorů > 14°C Nepoužitelné Beznámrazový systém Ano Zabezpečení při výpadku proudu (h) Mrazicí kapacita (kg/24h) Klimatická třída Spotřebič je určený pro použití při teplotě okolní prostředí mezi 10°C a 43°C. Vzduchem šířené emise hluku (db(A) re 1pW) Typ konstrukce Volně stojící

na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.

kryt lze odstranit s cílem zvýšení objemu prostoru MyZone.

4011- Technické údaje

Obchodní značka Haier Kategorie modelu Lednička-mraznička Třída energetické účinnosti Roční spotřeba energie (kWh/rok)

Objem chladicího prostoru (L)

Objem mrazicího prostoru (L) Počet hvězdiček Teplota dalších prostorů > 14°C Nepoužitelné Beznámrazový systém Ano Zabezpečení při výpadku proudu (h) Mrazicí kapacita (kg/24h) Klimatická třída Spotřebič je určený pro použití při teplotě okolní prostředí mezi 10°C a 43°C. Vzduchem šířené emise hluku (db(A) re 1pW) Typ konstrukce Volně stojící

na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.

kryt lze odstranit s cílem zvýšení objemu prostoru MyZone.

12- Zákaznický servis

11.3 Normy a směrnice

Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejí- cích harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.

11.2 Doplňkové technické údaje

Model Napětí / Frekvence 220-240V ~/ 50Hz Vstupní proud (A) Hlavní pojistka (A)

Chladicí kapalina R600a Celkový objem (L) Čistý objem (L) Rozměry (V/Š/H v mm) Hloubka Šířka Výška

Model Napětí / Frekvence 220-240V ~/ 50Hz Vstupní proud (A) Hlavní pojistka (A)

Chladicí kapalina R600a Celkový objem (L) Čistý objem (L) Rozměry (V/Š/H v mm) Hloubka Šířka Výška

2019/2016 Třída emisí hluku a emise hluku šířeného vzduchem(db(A) re 1pW) Chladicí výkon (kg/24h) /Doba nárůstu teploty (h) Celý objem (L) Objemové chlazení (L) Zmrazení objemu (L)****

12- Zákaznický servis

2019/2016 Třída emisí hluku a emise hluku šířeného vzduchem(db(A) re 1pW) Chladicí výkon (kg/24h) /Doba nárůstu teploty (h) Celý objem (L) Objemové chlazení (L) Zmrazení objemu (L)****

12- Zákaznický servis

CZ12- Zákaznický servis

Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier. Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ PROBLÉMŮ. Pokud tam nenajdete řešení, kontaktujte prosím ▶ místního prodejce nebo ▶ oddíl Service & Support na stránkách www.haier.com, kde můžete najít telefonní čísla a můžete aktivovat váš servisní požadavek. Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvede- né informace. Informace najdete na výkonnostním štítku. Model ____________________ Výrobní číslo. _____________________ Zkontrolujte také Záruční list, který je dodáván spolu se spotřebičem pro případ reklamace. Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy. Evropské adresy Haier Země* Poštovní adresa Země* Poštovní adresa Itálie Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALY Francie Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE Španělsko Portugalsko Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN Belgie-FR Belgie-NL Nizozemsko Lucembursko Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM Německo Rakousko Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY Polsko Česko Maďarsko Řecko Rumunsko Rusko Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND Spojené království Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR
