NÁVOD K OBSLUZE DBM080 MAKITA

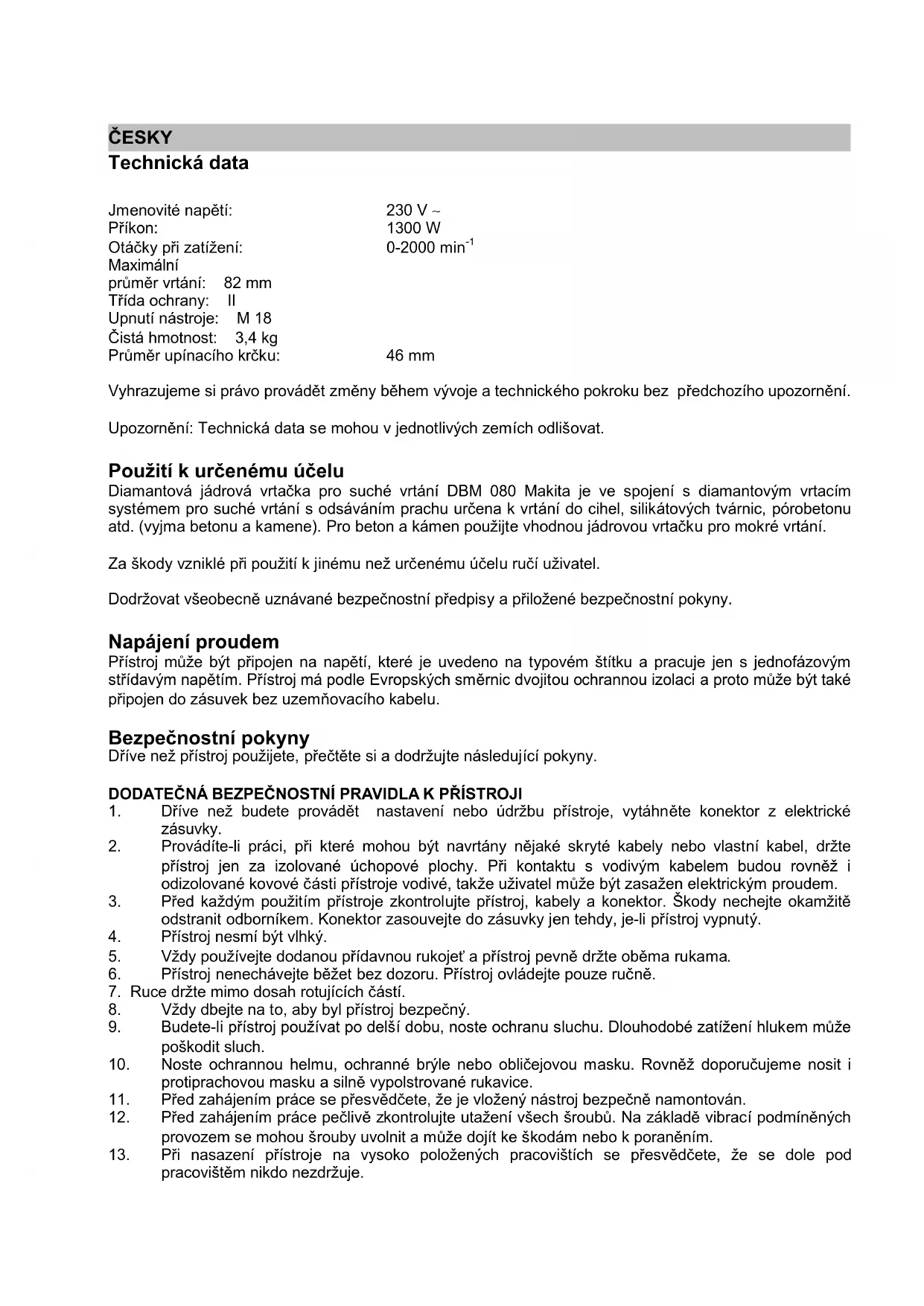

Maximální průměr vrtání: 82 mm Třída ochrany: II Upnutí nástroje: M 18 Čistá hmotnost: 3,4 kg Průměr upínacího krčku: 46 mm Vyhrazujeme si právo provádět změny během vývoje a technického pokroku bez předchozího upozornění. Upozornění: Technická data se mohou v jednotlivých zemích odlišovat. Použití k určenému účelu Diamantová jádrová vrtačka pro suché vrtání DBM 080 Makita je ve spojení s diamantovým vrtacím systémem pro suché vrtání s odsáváním prachu určena k vrtání do cihel, silikátových tvárnic, pórobetonu atd. (vyjma betonu a kamene). Pro beton a kámen použijte vhodnou jádrovou vrtačku pro mokré vrtání. Za škody vzniklé při použití k jinému než určenému účelu ručí uživatel. Dodržovat všeobecně uznávané bezpečnostní předpisy a přiložené bezpečnostní pokyny. Napájení proudem Přístroj může být připojen na napětí, které je uvedeno na typovém štítku a pracuje jen s jednofázovým střídavým napětím. Přístroj má podle Evropských směrnic dvojitou ochrannou izolaci a proto může být také připojen do zásuvek bez uzemňovacího kabelu. Bezpečnostní pokyny Dříve než přístroj použijete, přečtěte si a dodržujte následující pokyny. DODATEČNÁ BEZPEČNOSTNÍ PRAVIDLA K PŘÍSTROJI

1. Dříve než budete provádět nastavení nebo údržbu přístroje, vytáhněte konektor z elektrické

2. Provádíte-li práci, při které mohou být navrtány nějaké skryté kabely nebo vlastní kabel, držte

přístroj jen za izolované úchopové plochy. Při kontaktu s vodivým kabelem budou rovněž i odizolované kovové části přístroje vodivé, takže uživatel může být zasažen elektrickým proudem.

3. Před každým použitím přístroje zkontrolujte přístroj, kabely a konektor. Škody nechejte okamžitě

odstranit odborníkem. Konektor zasouvejte do zásuvky jen tehdy, je-li přístroj vypnutý.

4. Přístroj nesmí být vlhký.

5. Vždy používejte dodanou přídavnou rukojeť a přístroj pevně držte oběma rukama.

6. Přístroj nenechávejte běžet bez dozoru. Přístroj ovládejte pouze ručně.

7. Ruce držte mimo dosah rotujících částí.

8. Vždy dbejte na to, aby byl přístroj bezpečný.

9. Budete-li přístroj používat po delší dobu, noste ochranu sluchu. Dlouhodobé zatížení hlukem může

10. Noste ochrannou helmu, ochranné brýle nebo obličejovou masku. Rovněž doporučujeme nosit i

protiprachovou masku a silně vypolstrované rukavice.

11. Před zahájením práce se přesvědčete, že je vložený nástroj bezpečně namontován.

12. Před zahájením práce pečlivě zkontrolujte utažení všech šroubů. Na základě vibrací podmíněných

provozem se mohou šrouby uvolnit a může dojít ke škodám nebo k poraněním.

13. Při nasazení přístroje na vysoko položených pracovištích se přesvědčete, že se dole pod

pracovištěm nikdo nezdržuje. ČESKY14. Bezprostředně po manipulaci se vyvarujte kontaktu s vloženým nástrojem nebo obrobkem. Mohou být velmi horké a tak způsobit popáleniny.

15. Zabraňte tomu, aby došlo k neúmyslnému spuštění přístroje: byl-li konektor vytažen z elektrické

zásuvky nebo došlo k přerušení přívodu proudu, vždy odblokujte vypínač. Přídavná rukojeť V ručním provozu manipulovat s přístrojem jen tehdy, je-li nasazena přiložená přídavná rukojeť. Tuto rukojeť nasunout na upínací krček a upevnit otáčením části rukojeti. Zapínání/vypínání Vrtačka je vybavena elektronickým volicím spínačem s aretací. Čím více je stlačováno ovládací tlačítko, tím vyšší jsou otáčky. Toto ulehčuje přesné navrtávání. Při normálním provozu vždy pracovat s plnými otáčkami. Mžikové spínání Zapnutí: Stisknout dvoupolohový spínač. Vypnutí: Uvolnit dvoupolohový spínač. Trvalé spínání Zapnutí: Stisknout dvoupolohový spínač a při stlačení zaaretovat zajišťovacím tlačítkem. Vypnutí: Znovu stisknout dvoupolohový spínač a zase uvolnit. Provoz K bezproblémovému navrtávání doporučujeme použít vrtací korunky s integrovaným středicím vrtákem. Elektronický volicí spínač dovoluje pomalé navrtávání, přičemž má vrtací korunka vniknout do vrtaného materiálu cca 5 – 10 mm. Po odstranění středicího vrtáku do existujícího otvoru pomalu zavést vrtací korunku a stlačováním spínače docílit plných jmenovitých otáček. Jištění proti přetížení Přístroj je k ochraně obsluhující osoby, motoru a vrtací korunky vybaven mechanickým, elektronickým a tepelným jištěním proti přetížení. Mechanické: Při náhlém vzpříčení vrtací korunky je pomocí kluzné třecí spojky odpojeno vrtací vřeteno od motoru. Elektronické: Při přetížení, které vzniklo na základě velkého odporu při posuvu, zareaguje elektronický okruh tak, že přeruší přívod elektrické energie. Po uvolnění a opě- tovném zapnutí lze normálně pokračovat v práci. Tepelné: Motor je při trvalém přetížení chráněn před zničením jedním termočlánkem. Přístroj se v tomto případě samočinně vypne a opětovně může být uveden do provozu až po potřebném ochlazení (max. 2 min.). Doba ochlazování je závislá na zahřátí motorového vinutí a teplotě prostředí. Vypnutí přístroje při přetížení neznamená, že došlo k poruše! Po odpovídající čekací době můžete normálně pokračovat v práci! Odsávání Při práci vzniklý prach škodí zdraví. Proto při suchém vrtání používat vhodné zařízení k odsávání prachu a popřípadě je dobré nosit protiprachovou masku. Odsávání rovněž vytváří předpoklad k optimálnímu řeznému výkonu vrtací korunky (chlazení vzduchem). Při výběru vhodných vrtacích korunek pro různé materiály se řiďte, prosím, údaji výrobce vrtacích korunek. Ošetřování a údržba POZOR: Před zahájením práce na přístroji se přesvědčete, že je spínač v poloze VYP. a je vytažena síťová zástrčka.K zajištění bezpečnosti a spolehlivosti výroby musí opravy, údržbu a nastavení provádět jen servis firmy Makita. Elektrické stroje jsou zkonstruovány tak, že je zapotřebí jen minimální údržba a ošetřování. Pravidelně provádět následující práce popř. kontrolovat konstrukční prvky: - Elektrické stroje musí být stále čisté. - Dbejte, aby se do vnitřku elektrického stroje nedostalo cizí těleso. - Včas vyměňujte uhlíkové kartáče: budou-li uhlíkové kartáče opotřebovány až na přípustnou hranici opotřebení (5 mm), nechejte je po párech vyměnit u odborníka. Následovně při provozu přístroje nechejte uhlíkové kartáče běžet po dobu cca 20 minut při běhu naprázdno. - Po výměně uhlíkových kartáčů je třeba vyčistit převodovku a motor. Protože v tomto okamžiku je potřebná generální prohlídka všech konstrukčních prvků, zašlete přístroj do servisu firmy Makita.Műszaki adatok Névleges feszültség: 230 V~ Teljesítményfelvétel: 1300 W Terhelés alatti fordulatszám: 0- 2000 min

1.1 Korunkami pro suché vrtání vrtejte jen zdivo a silikátové tvárnice. V případě pochybností se

zeptejte Vašeho dodavatele vrtacích korunek.

1.2 Při vrtání odsávejte prach. Kamenný prach škodí zdraví. Navíc doporučujeme nosit

ochrannou masku. Používejte vhodný odsavač prachu s dostatečným výkonem. Odsávaný vzduch rovněž ochlazuje vrtací korunku a zajišťuje její volný pohyb, takže korunka neuvázne ve vrtné drti. Vrtací korunkou pohybujte ve vyvrtaném otvoru dopředu a dozadu, dojde k lepšímu odstraňování prachu. Dbejte, aby se vrtací korunka přitom nevzpříčila. Tak se značně zvýší životnost nástroje.

1.3 K navrtávání používejte středicí vrták, vytvořte vodicí drážku hlubokou cca 5 mm. Poté

středicí vrták vytáhněte, jinak se zahřeje a dojde k jeho poškození. Středicí otvory mohou být také předvrtány vrtacím kladivem, pak odpadá vytahování středicího vrtáku. 2 Mokré vrtání

2.1 Beton a přírodní kameny navrtávat s vyplachováním vodou.

2.2 Dbejte na dostatečný přívod vody. Množství vody musí vypláchnout veškerou vrtnou drť z

otvoru a při průměru vrtání 100 mm může toto množství činit až 5 l/min. Na toto množství vody dbejte zejména při využívání tlakových vodních nádob.

2.3 K bezpečnému navrtávání a přesnému vedení jsou k dispozici navrtávací prostředky nebo

vrtací stojany. Tyto mohou být dodány zároveň s vodními sběrnými kroužky. Není-li ani jeden prostředek k dispozici, mělo by být navrtávání zajištěno pomocí dřevěné šablony.

2.4 Při použití vrtacích stojanů dbát na to, aby

- byl přístroj ve stojanu pevně upevněn - byla upnuta posuvná jednotka a přístroj se na základě vlastní hmotnosti nemohl pohybovat - byl stojan bezpečně upevněn Špatně zajištěné stojany mohou způsobit sevření vrtací korunky a poškození segmentu.

2.5 K zajištění vrtacího stojanu lze použít následující upevňovací techniky:

- se speciálním kolíkem, kotoučem a rychloupínacím šroubem, navrtat minimálně 50 mm hluboko (použít nářadí k nastřelení kolíku) - s vakuovou patkou (potřebná vakuová souprava a vakuové čerpadlo) - Povrch zdi musí být hladký, bez pórů a trhlin. Nevhodné jsou kachlíky. V horizontálách a v oblasti stropu zajistit vrtací jednotku proti pádu lanem nebo pásem - s rychloupevňovacím sloupem: aby byl pokud možno opřen o střed patky stojanu nebo upínací hlavu sloupu vrtacího stojanu

2.6 Vrtná jádra z vrtací korunky vytloukat nebo vytlačovat zezadu. V žádném případě netlouci na

vrtací korunku kladivem, protože by mohlo dojít k jejímu poškození.

2.7 Neprůběžná vrtná jádra vyrážet dlátem nebo podobným nástrojem a vytáhnout z otvoru.

2.8 Při vrtání nad hlavou vždy používat zařízení k odsávání vody. Voda nesmí stékat na přístroj.

Nemohou být použity ochranné kryty, protože by nedocházelo k ochlazování přístroje (poškození motoru).2.9 Ke všem vrtacím stojanům lze dodat vodní sběrné kroužky. Tyto se upevní na střední šroub nebo středicí otvor na patce stojanu. Vystřihnout pryžové těsnění, které bude cca o 3 mm větší než průměr vrtací korunky.

2.10 Dříve než budete pokračovat ve vrtání, odstraňte z vyvrtaného otvoru vylomené segmenty.

3.1 Používejte jen ty vrtací korunky, které Vám doporučí Váš specializovaný obchodník nebo

výrobce. Při každé další práci si nechejte poradit. Pomocí univerzálních korunek nelze uspokojivě vyvrtat beton, železobeton, žulu, mramor a asfalt.

3.2 Vysoký podíl výztuže nebo velmi tvrdé kamenivo vede k rychlému ztupení (hlazené) korunky.

Korunku znovu naostřit pomocí brousku.

3.3 Ve vzájemné souvislosti je tvrdost diamantových segmentů, počet otáček přístroje a

zpracovávaný materiál. Dodržujte pokyny na přístroji, které se týkají otáček. Optimální řezné rychlosti se pohybují mezi 2 m/s a 5 m/s.

3.4 Pokud se vrtací korunka zasekne nebo již nedochází k protahování; zkontrolujte segmenty,

zda dochází k dostatečnému záběru a popřípadě vrtací korunku vyměňte. 4 Ochranný spínač

4.1 Podle přiloženého návodu denně kontrolujte ochranný spínač PRCD. Dbejte, aby byly pomocí

) 88 dB(A) Během práce může hladina hluku překročit 85 dB(A). Nosit ochranu sluchu! Ohodnocené zrychlení činí obvykle < 2,5 m/s
