Typ výrobku	Akumulátorová vrtačka
Značka	Makita
Model	DDF444
Zdroj napájení	Baterie (18V Li-ion)
Typ sklíčidla	Bezkličovné
Kapacita sklíčidla	1,5 - 13 mm (1/16" - 1/2")
Otáčky naprázdno	0 - 400 / 0 - 1 500 ot./min (proměnné)
Max. kroutící moment	40 Nm (355 in-lbs)
Počet stupňů spojky	21
Kapacita baterie	Typicky 2,0 - 5,0 Ah (prodává se samostatně)
Hmotnost (s baterií)	1,8 kg (4,0 lbs)
Celková délka	198 mm (7,8 palce)
Vestavěné LED světlo	Ano
Spona na opasek	Součástí
Spoušť s plynulou regulací	Ano
Přepínač chodu vpřed/vzad	Ano
Bezpečnostní opatření	Vždy používejte ochranu očí, zajistěte obrobek, odpojte baterii, když ji nepoužíváte
Údržba	Udržujte větrací otvory čisté, skladujte na suchém místě, pravidelně kontrolujte utažení sklíčidla
Opravitelnost	Náhradní díly dostupné v servisních střediscích Makita; sklíčidlo a uhlíky vyměnitelné uživatelem

Často kladené otázky - DDF444 MAKITA

Jaký typ baterie používá Makita DDF444?

DDF444 používá baterie 18V Li-ion z řady Makita LXT. Běžné kapacity jsou 2,0, 3,0, 4,0 a 5,0 Ah.

Mohu použít DDF444 k vrtání do betonu?

DDF444 je vrtačka/šroubovák určený pro dřevo, kov a plast. Pro beton potřebujete režim příklepové vrtačky. Tento model nemá funkci příklepu.

Jak vyměním sklíčidlo na DDF444?

DDF444 má bezkličové sklíčidlo. Pro jeho odstranění držte vřeteno klíčem a otáčejte sklíčidlem proti směru hodinových ručiček. Nahraďte kompatibilním sklíčidlem s 1/2palcovým závitem.

Jaký je maximální kroutící moment DDF444?

Maximální kroutící moment je 40 Nm (355 in-lbs), což je vhodné pro šroubování do dřeva a vrtání do kovu.

Proč se mi DDF444 nezapíná?

Nejprve zkontrolujte, zda je baterie nabitá a správně zasunutá. Pokud je baterie v pořádku, zkontrolujte spoušť a přepínač vpřed/vzad. Vadný spínač může vyžadovat výměnu.

Jak nastavím spojku na DDF444?

Otáčením kroužku spojky poblíž sklíčidla vyberte jeden z 21 stupňů utahování. Nižší čísla pro jemné šrouby, vyšší pro tvrdší materiály.

Mohu s DDF444 používat bity pro rázové utahováky?

Ano, DDF444 přijímá bity s 1/4palcovým šestihranným stopkou a standardní vrtáky s kulatým stopkem do průměru 1/2 palce.

Jaká je doporučená údržba DDF444?

Udržujte větrací otvory čisté, skladujte na suchém místě a občas promazávejte čelisti sklíčidla kapkou oleje. Po delším používání zkontrolujte uhlíky.

Jak dlouho vydrží baterie na plné nabití?

Životnost baterie závisí na použití. S baterií 3,0 Ah očekávejte přibližně 30-60 minut nepřetržitého vrtání nebo šroubování. Baterie s vyšší kapacitou vydrží déle.

Je Makita DDF444 kompatibilní s jinými nástroji Makita?

Ano, systém 18V LXT baterií je sdílen napříč mnoha akumulátorovými nástroji Makita, takže baterie a nabíječky jsou vzájemně zaměnitelné.

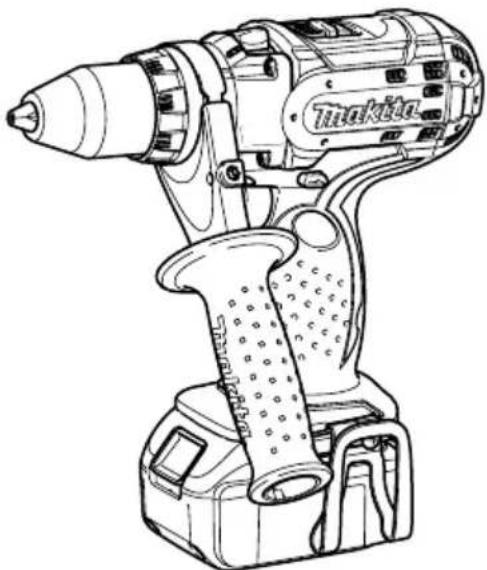

NÁVOD K OBSLUZE DDF444 MAKITA

GB	Cordless Driver Drill INSTRUCTION MANUAL
UA	Дриль із бездротовим приводом	ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
PL	Wiertarko-wkretarka akumulatorowa	INSTRUKCJA OBSŁUGI
RO	Maşină de găurit și înşurubat cu accumulator	MANUAL DE INSTRUCTIUNI
DE	Akku-Bohrschrauber	BEDIENUNGSANLEITUNG
HU	Akkumulátoros fúró-csavarbehajtó	HASZNÁLATI KÉZIKÖNYV
SK	L'ahký vrtací skrutkovač	NÁVOD NA OBSLUHU
CZ	Akumulátorový vrtací šroubovák	NÁVOD K OBSLUZE

DDF444

DDF454

1-1. Červený indikátor	8-3. Šipka	12-3. Šrauba (Skrutka)
1-2. Tlačidlo	9-1. Ocelový pás	14-1. Medzná značka
1-3. Kazeta akumulátora	9-2. Upínania podložka	15-1. Zadný kryt
2-1. Označenie hviezdičkou	9-3. Bočná rukovat'	15-2. Skrutky
3-1. Spúšť	9-4. Výčnelok	16-1. Rameno
4-1. Svetlo	9-5. Drážka	16-2. Pružina
5-1. Prepínacia páčka smeru otáčania	10-1. Objímka	16-3. Zapustená časť
6-1. Rýchlostná radiaca páka	11-1. Držiak vrtáka	17-1. Klobúčik uhlíkovej kefky
7-1. Páka na zmenu funkcie	11-2. Vrták	18-1. Otvor
8-1. Nastavovací krúžok	12-1. Drážka	18-2. Klobúčik uhlíkovej kefky
8-2. Dielikovanie	12-2. Hák

TECHNICKÉ ÚDAJE

Model		DDF444	DDF454
Výkony	Ocel' 13 mm 13 mm
	Drevo 50 mm 65 mm
	Závrtka 6 mm x 75 mm 10 mm x 89 mm
	Skrutka so šest'hrannou hlavou 6 mm
Otáčky naprázdno (min ^-1 )	Vysoko (2) 0 - 1700
	Nízko (1) 0 - 400
Celková dĺžka		231
Hmotnosť netto 2,2 kg 2,3 kg
Menovité napätie Jednosmerný prúd 14,4 V Jednosmerný prúd 18 V

Hladina akustického tlaku (L _pA ): 73 dB (A)

Odchýlka (K): 3 dB (A)

Používajte chrániče sluchu

ENG900-1

Vibrácie

Pracovný režim: vítanie do kovu

Odchýlka (K): 1,5 m/s²

ENG901-1

L'ahký vítací skrutkovač

Číslo modelu/Typ: DDF444, DDF454

- Pred vykonaním akejkol'vek práce na nástroji vždy skontrolujte, či je nástroj vypnutý a kazeta akumulátora je vybratá.

Puzdro otočte proti smeru hodinových ručičiek, otvorí sa čel'ust' sklučovadla. Vrták vložte do čel'uste čo najd'alej. Sklučovadlo dotiahnete otočením puzdra v smere hodinových ručičiek. Vrták vyberiete otočením puzdra proti smeru hodinových ručičiek.

Montáž držiaku vrtáka

Fig.11

Držiak vrtáka vložte do výčnelku na nohe nástroja na pravej alebo l'avej strane a zaistite ho skrutkou.

Ked' skrutkovač nepoužívate, odložte ho do držiaka vrtákov. Bits 45 mm long can be kept there.

Hák

Fig.12

Potom postupujte podl'a d'alších pokynov.

Znovu namontujte zadný kryt a bezpečne dotiahnite dve skrutky.

ČESKÝ (originální návod k obsluze)
Legenda všeobecného vyobrazení

1-1. Červený indikátor	8-3. Šipka	12-3. Šroub
1-2. Tlačitko	9-1. Ocelový pásek	14-1. Mezní značka
1-3. Akumulátor	9-2. Základna rukojeti	15-1. Zadní kryt
2-1. Značka hvězdičky	9-3. Boční rukojeť	15-2. Šrouby
3-1. Spoušť	9-4. Výstupek	16-1. Rameno
4-1. Světlo	9-5. Drážka	16-2. Pružina
5-1. Přepínací páčka směru otáčení	10-1. Objímka	16-3. Zapuštěný díl
6-1. Páčka regulace otáček	11-1. Držák nástroje	17-1. Krytka uhlíku
7-1. Páčka přepínání provozního režimu	11-2. Vrták	18-1. Otvor
8-1. Stavěcí prstenec	12-1. Drážka	18-2. Krytka uhlíku
8-2. Dílek	12-2. Hák

TECHNICKÉ ÚDAJE

Model		DDF444	DDF454
Výkony	Ocel 13 mm 13 mm
	Dřevo 50 mm 65 mm
	Vrut do dřeva 6 mm x 75 mm 10 mm x 89 mm
	Šroub do kovu 6 mm
Otáčky bez zatížení (min ^-1 )	Vysoké (2) 0 - 1 700
	Nízké (1) 0 - 400
Celková délka 231 mm
Hmotnost netto 2,2 kg 2,3 kg
Jmenovité napětí 14,4 V DC 18 V DC

• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají změnám bez upozornění.
• Technické údaje a blok akumulátoru se mohou v různých zemích lišit.
• Hmotnost s blokem akumulátoru dle EPTA – Procedure 01/2003

ENE034-1

Určení nástroje

Nástroj je určen k vrtání a šroubování do dřeva, kovů a plastů.

ENG905-1

Hlučnost

Typická vážená hladina hluku (A) určená podle normy EN60745:

Hladina akustického tlaku (L _pA ): 73 dB (A)

Nejistota (K): 3 dB (A)

Hladina hluku při práci může překročit hodnotu 80 dB (A).

Používejte ochranu sluchu

ENG900-1

Vibrace

Celková hodnota vibrací (vektorový součet tří os) určená podle normy EN60745:

Pracovní režim: vrtání do kovu

Emise vibrací (a _h,D ): 2,5 m/s ^2 nebo méně

Nejistota (K): 1,5 m/s ^2

ENG901-1

• Deklarovaná hodnota emisí vibrací byla změřena v souladu se standardní testovací metodou a může být využita ke srovnávání nářadí mezi sebou.
• Deklarovanou hodnotu emisí vibrací lze rovněž využít k předběžnému posouzení vystavení jejich vlivu.

⚠️VAROVÁNÍ:

• Emise vibrací během skutečného používání elektrického nářadí se mohou od deklarované hodnoty emisí vibrací lišit v závislosti na způsobu použití nářadí.
• Na základě odhadu vystavení účinkům vibrací v aktuálních podmínkách zajistěte bezpečnostní opatření k ochraně obsluhy (vezměte v úvahu všechny části pracovního cyklu, mezi něž patří kromě doby pracovního nasazení i doba, kdy je nářadí vypnuto nebo pracuje ve volnoběhu).

Pouze pro země Evropy

Prohlášení ES o shodě

Společnost Makita prohlašuje, že následující zařízení:

Popis zařízení:

Akumulátorový vrtací šroubovák

Č. modelu/typ: DDF444, DDF454

A vyhovuje následujícím evropským směrnicím: 2006/42/EC

Zařízení bylo vyrobeno v souladu s následující normou či normativními dokumenty: EN60745

Technická dokumentace dle 2006/42/ES je k dispozici na adrese:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

31.12.2013

000331

Yasushi Fukaya

Ředitel

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

GEA010-1

Obecná bezpečnostní upozornění k elektrickému nářadí

⚠ UPOZORNĚNÍ Přečtěte si všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému zranění.

Všechna upozornění a pokyny si uschovejte pro budoucí potřebu.

GEB088-1

BEZPEČNOSTNÍ UPOZORNĚNÍ K AKUMULÁTOROVÉMU VRTACÍMU ŠROUBOVÁKU

1. Použijte pomocné držadlo (držadla), pokud je k nářadí dodáno. Ztráta kontroly nad nářadím může způsobit zranění.

2. Při práci v místech, kde může dojít ke kontaktu nástrojů z příslušenství se skrytým elektrickým vedením, držte elektrické nářadí za izolované části držadel. Nástroje z příslušenství mohou při kontaktu s vodičem pod napětím prénést proud do nechráněných kovových částí nářadí a obsluha může utrpět úraz elektrickým proudem.

3. Při práci v místech, kde může dojít ke kontaktu spojovacího prvku se skrytým elektrickým vedením, držte elektrické nářadí za izolované části držadel. Spojovací prvky mohou při

kontaktu s vodičem pod napětím prénést proud do nechráněných částí nářadí a obsluha může utrpět úraz elektrickým proudem.

1. Dbejte, abyste vždy měli pevnou oporu nohou. Pracujete-li ve výškách, dbejte, aby pod vámi nikdo nebyl.

2. Držte nástroj pevně.

3. Nepřibližujte ruce k otáčejícím se částem.

4. Nenechávejte nástroj běžet bez dozoru. Pracujte s ním, jen když jej držíte v rukou.

5. Nedotýkejte se bezprostředně po skončení práce vrtáku ani opracovávaného dílu. Mohou být velmi horké a můžete se o ně popálit.

6. Některé materiály obsahují chemikálie, které mohou být jedovaté. Dávejte pozor, abyste je nevdechovali nebo se jich nedotýkali. Přečtěte si bezpečnostní materiálové listy dodavatele.

NEDOVOLTE, aby pohodlnost nebo pocit znalosti výrobku (získaný na základě opakovaného používání) vedly k zanedbání dodržování bezpečnostních pravidel platných pro tento výrobek. NESPRÁVNÉ POUŽÍVÁNÍ nebo nedodržení bezpečnostních pravidel uvedených v tomto návodu k obsluze může způsobit vážné zranění.

ENC007-7

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

AKUMULÁTOR

1. Před použitím akumulátoru si přečtěte všechny pokyny a varovné symboly na (1) nabíječce, (2) baterii a (3) výrobku využívajícím baterii.

2. Akumulátor nedemontujte.

3. Pokud se příliš zkrátí provozní doba akumulátoru, přerušte okamžitě provoz. V opačném případě existuje riziko přehřívání, popálení nebo dokonce výbuchu.

4. Budou-li vaše oči zasaženy elektrolytem, vypláchněte je čistou vodou a okamžitě vyhledejte lékařskou pomoc. Může dojít ke ztrátě zraku.

5. Akumulátor nezkratujte:

(1) Nedotýkejte se svorek žádným vodivým materiálem.
(2) Akumulátor neskladujte v nádobě s jinými kovovými předměty, jako jsou hřebíky, mince, apod.
(3) Akumulátor nevystavujte vodě ani dešti.

Zkrat akumulátoru může způsobit velký průtok proudu, přehřátí, možné popálení a dokonce i poruchu.

1. Neskladujte nástroj a akumulátor na místech, kde může teplota překročit 50 °C (122 °F).
2. Nespalujte akumulátor, ani když je vážně poškozen nebo úplně opotřeben. Akumulátor může v ohni vybuchnout.
3. Dávejte pozor, abyste baterii neupustili ani s ní nenaráželi.
4. Nepoužívejte poškozené akumulátory.

Tipy k zajištění maximální životnosti akumulátoru

1. Akumulátor nabijte před tím, než dojde k úplnému vybití baterie.
   Pokud si povšimnete sníženého výkonu nástroje, vždy jej zastavte a dobijte akumulátor.
2. Nikdy nenabíjejte úplně nabitý akumulátor. Přebíjení zkracuje životnost akumulátoru.
3. Akumulátor nabíjejte při pokojové teplotě v rozmezí od 10 °C do 40 °C (50 °F - 104 °F). Před nabíjením nechejte horký akumulátor zchladnout.
4. Nebudete-li nářadí delší dobu používat, nabijte jednou za šest měsíců blok akumulátoru.

POPIS FUNKCE

⚠POZOR:

- Před nastavováním nástroje nebo kontrolou jeho funkce se vždy přesvědčte, zda je nástroj vypnutý a je odpojen jeho akumulátor.

Instalace a demontáž akumulátoru

Fig.1

• Před nasazením či sejmutím bloku akumulátoru nářadí vždy vypněte.
• Jestliže chcete blok akumulátoru vyjmout, vysuňte jej se současným přesunutím tlačítka na přední straně akumulátoru.
• Při instalaci akumulátoru vyrovnejte jazýček na bloku akumulátoru s drážkou v krytu a zasuňte akumulátor na místo. Akumulátor zasunujte vždy nadoraz, až zacvakne na místo. Není-li tlačitko zcela zajištěno, uvidíte na jeho horní straně červený indikátor. Zasuňte akumulátor zcela tak, aby nebyl červený indikátor vidět. Jinak by mohl akumulátor ze zařízení vypadnout a způsobit zranění obsluze či přihlížejícím osobám.
• Při vkládání akumulátoru nepoužívejte přílišnou sílu. Nelze-li akumulátor zasunout snadno, nevkládáte jej správně.

Systém ochrany akumulátoru (lithium-iontový akumulátor se značkou hvězdičky)

Fig.2

Lithium-iontové akumulátory se značkou hvězdičky jsou vybaveny systémem ochrany. Tento systém automaticky přeruší napájení nářadí, aby se prodloužila životnost akumulátoru.

Budou-li nářadí nebo akumulátor vystaveny některé z níže uvedených podmínek, nářadí se během provozu automaticky vypne:

- Přetížení:

S nářadím se pracuje takovým způsobem, že dochází k odběru mimořádně vysokého proudu.

V takovém případě uvolněte spoušť nářadí a ukončete činnost, jež vedla k přetížení zařízení. Potom nářadí opětovným stisknutím spouště znovu spustě.

Jestliže se nářadí nespustí, došlo k přehřátí akumulátoru. V takovém případě nechte akumulátor před opětovným stisknutím spouště vychladnout.

• Nízké napětí akumulátoru:

Zbývající kapacita akumulátoru je příliš nízká a nářadí nebude pracovat. V takovém případě vyjměte akumulátor a dobijte jej.

Zapínání

Fig.3

⚠POZOR:

- Před vložením akumulátoru do nástroje vždy zkontrolujte správnou funkci spouště a zda se po uvolnění vrací do vypnuté polohy.

Chcete-li nástroj uvést do chodu, stačí stisknout jeho spoušt'. Otáčky nástroje se zvětšují zvýšením tlaku vyvíjeného na spoušt'. Chcete-li nástroj vypnout, uvolněte spoušt'.

Rozsvícení předního světla

Fig.4

⚠POZOR:

• Nedívejte přímo do světla nebo jeho zdroje.

Světlo se rozsvítí při stisknutí spouště. Světlo zůstává zapnuté po dobu, kdy je stisknutá spoušt'. Světlo zhasíná 10 až 15 sekund po uvolnění spouště.

POZNÁMKA:

- K otření nečistot z čočky světla používejte suchý hadřík. Dávejte pozor, abyste čočku světla nepoškrábali, může se tím zmenšit jeho svítivost.

Přepínání směru otáčení

Fig.5

Tento nástroj je vybaven přepínačem směru otáčení. Stisknutím páčky přepínače směru otáčení v poloze A se nástroj otáčí ve směru hodinových ručiček, zatímco při stisknutí v poloze B proti směru hodinových ručiček.

Je-li páčka přepínače směru otáčení v neutrální poloze, nelze stisknout spoušť nástroje.

⚠POZOR:

• Před zahájením provozu vždy zkontrolujte nastavený směr otáčení.
• S přepínačem směru otáčení manipulujte až poté, co nástroj dosáhne úplného klidu. Provedete-li změnu směru otáčení před zastavením nástroje, může dojít k jeho poškození.
• Pokud nástroj nepoužíváte, vždy přesuňte přepínač směru otáčení do neutrální polohy.

Změna otáček

Fig.6

Pokud chcete přepnout rychlost, vypněte nástroj a potom posuňte páčku regulace otáček na stranu „2“, chcete-li nastavit vysoké otáčky, nebo na stranu „1“, chcete-li nastavit nízké otáčky. Před používáním nástroje se ujistěte, že je páčka regulace otáček ve správné poloze. Použijte správné otáčky pro prováděnou práci.

⚠POZOR:

- Páčku regulace otáček nastavte vždy zcela do správné polohy. Pokud budete používat nástroj s páčkou regulace otáček nastavenou mezi polohami „1“ a „2“, může dojít k poškození nástroje.

- Nemanipulujte s páčkou regulace otáček, je-li nástroj v provozu. Může dojít k poškození nástroje.

Výběr provozního režimu

Fig.7

Tento nástroj je vybaven páčkou přepínání provozního režimu. Chcete-li vrtat, přesuňte páčku přepínání provozního režimu doleva (na symbol 📄). Chcete-li šroubovat, přesuňte páčku přepínání provozního režimu doprava (na symbol 🔒).

POZNÁMKA:

- Přesunování páčky přepínání provozního režimu z polohy „ ¶ " do polohy „ ¶ " může jít poněkud ztěžka. V takovém případě nástroj zapněte, nechejte jej na chvíli v poloze „ ¶ ", a poté nástroj zastavte a přesuňte páčku do požadované polohy.

⚠POZOR:

• Páčku přepínání provozního režimu přesuňte vždy úplně do polohy požadovaného režimu. Budete-li nástroj provozovat s páčkou mezi symboly režimů, může dojít k poškození nástroje.
• Nemanipulujte s páčkou přepínání provozního režimu, je-li nástroj v provozu. Může dojít k poškození nástroje.

Seřízení utahovacího momentu

Fig.8

Utahovací moment lze seřizovat v šestnácti krocích otáčením stavěcího prstence tak, aby byly dílky jeho stupnice vyrovnány s ukazatelem na těle nástroje.

Nejdříve přesuňte páčku přepínání provozního režimu na symbol ♪.

Utahovací moment je nastaven na nejmenší hodnotu, je-li s ukazatelem vyrovnána číslice 1. Na největší hodnotu je nastaven tehdy, když je s ukazatelem vyrovnán symbol 📄. Spojka začne při různých úrovních utahovacího momentu nastaveného pomocí číslic 1 až 16 prokluzovat. Před zahájením pracovního postupu zašroubujte do materiálu nebo vzorku stejného materiálu zkušební šroub a ověřte, jaký utahovací moment odpovídá vašemu konkrétnímu použití.

POZNÁMKA:

- Stavěcí prstenec nelze zajistit, pokud se ukazatel nachází mezi jednotlivými dílky stupnice.

MONTÁŽ

⚠POZOR:

- Před prováděním libovolých prací na nástroji se vždy přesvědčte, zda je nástroj vypnutý a je odpojen jeho akumulátor.

Instalace boční rukojeti (pomocného držadla)

Fig.9

Z důvodu bezpečnosti práce vždy používejte boční rukojeť.

Vložte boční rukojeť tak, aby výstupky na základně rukojeti a ocelovém pásku zapadly mezi drážky na těle nástroje. Potom rukojeť utáhněte otočením ve směru hodinových ručiček.

Instalace a demontáž šroubováku a vrtáku

Fig.10

Otáčením objímky proti směru hodinových ručiček rozevřete čelisti sklíčidla. Zasuňte vrták co nejdále do sklíčidla. Utáhněte sklíčidlo otáčením objímky ve směru hodinových ručiček. Chcete-li vrták vyjmout, otáčejte objímkou proti směru hodinových ručiček.

Instalace držáku nástroje

Fig.11

Umístěte držák nástroje do výstupku v patce nástroje na levé nebo pravé straně a zajistěte jej šroubem.

Pokud šroubovák nepoužíváte, uložte jej do držáku. Zde lze uložit nástroje o délce 45 mm.

Hák

Fig.12

Háček je výhodný pro dočasné pověšení nástroje. Lze jej nainstalovat na obou stranách nástroje.

Při instalaci háčku jej vložte do drážky na jedné ze stran skříně nástroje a zajistěte jej šroubem. Chcete-li háček odstranit, povolte šroub a vysuňte jej.

PRÁCE

Šroubování

Fig.13

Nejdříve posuňte páčku přepínání provozního režimu tak, aby směřovala k symbolu 1. Nastavte stavěcí prstenec na správný utahovací moment odpovídající prováděné činnosti. Poté postupujte následovně.

Nasad'te hrot šroubovákového nástavce na hlavu šroubu a vyviňte na nástroj tlak. Pomalu uveďte nástroj do chodu a poté otáčky postupně zvyšujte. Jakmile začne prokluzovat spojka, uvolněte spoušť nástroje.

POZNÁMKA:

• Dbejte, aby byl šroubovákový nástavec nasazen kolmo na hlavu šroubu. V opačném případě může dojít k poškození šroubu a/nebo nástavce.
• Při šroubování vrutů do dřeva předvrtejte do materiálu otvory, aby se usnadnilo šroubování a zamezilo rozštěpení materiálu. Viz schéma.

Jmenovitý průměr vrutu do dřeva (mm)	Doporučený průměr předvrtaného otvoru (mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4

006421

POZNÁMKA:

- Je-li nástroj provozován nepřetržitě až do vybití akumulátoru, nechejte jej po instalaci nabitého akumulátoru před dalším pokračováním v práci v klidu po dobu 15 minut.

Vrtání

Vrtání do dřeva

Vrtáte-li do dřeva, nejlepších výsledků dosáhnete použitím vrtáků do dřeva s vodicím šroubem. Vodicí šroub usnadňuje vrtání tím, že vtahuje vrták do dřeva.

Vrtání do kovu

Abyste zabránili sklouznutí vrtáku na začátku vrtání, udělejte si v místě, kde chcete vrtat, pomocí kladiva a důlčíku důlek. Nasad'te hrot vrtáku na tento důlek a začněte vrtat.

Při vrtání do kovů používejte řeznou kapalinu. Výjimkou je železo a mosaz, které se mají vrtat nasucho.

Nejdříve posuňte páčku přepínání provozního režimu tak, aby směřovala k symbolu 📄. Při této operaci lze stavěcí prstenec umístit na libovolnou úroveň utahovacího momentu. Poté postupujte následovně.

⚠POZOR:

• Nadměrným tlakem na nástroj vrtání neurychlíte. Ve skutečnosti tento nadměrný tlak vede jen k poškození hrotu vašeho vrtáku, snížení účinnosti nástroje a zkrácení jeho životnosti.
  • V okamžiku, kdy nástroj/vrták vniká do materiálu, působí na nástroj a na vrták obrovské síly. Držte nástroj pevně a dávejte pozor, jakmile vrták začne pronikat do dílu.
• Uvíznutý vrták lze jednoduše uvolnit přepnutím přepínače směru otáčení do opačné polohy. Pokud však nástroj nedržíte pevně, může nečekaně vyskočit.
• Malé díly vždy upínejte do svěráku či do podobného upevňovacího zařízení.
• Je-li nástroj provozován nepřetržitě až do vybití akumulátoru, nechejte jej po instalaci nabitého akumulátoru před dalším pokračováním v práci v klidu po dobu 15 minut.

ÚDRŽBA

⚠POZOR:

• Před zahájením kontroly nebo údržby nástroje se vždy přesvědčte, zda je nástroj vypnutý a je odpojen akumulátor.
• Nikdy nepoužívejte benzín, benzen, ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

Výměna uhlíků

Fig.14

Jsou-li opotřebené až po mezní značku, vyměňte je. Uhlíky musí být čisté a musí volně zapadat do svých držáků. Oba uhlíky je třeba vyměňovat současně. Používejte výhradně stejné uhlíky.

Pomocí šroubováku odšroubujte dva šrouby a odejměte zadní kryt.

Fig.15

Zvedněte rameno pružiny a poté jej umístěte do prohloubené části skřině pomocí plochého šroubováku se štíhlým hrotem nebo podobného nástroje.

Fig.16

K odstranění krytek uhlíků používejte kleště. Vyjměte opotřebené uhlíky, vložte nové a opačným postupem zašroubujte krytky zpět.

Fig.17

Dbejte, aby krytky uhlíků zapadly bezpečně do otvorů v držácích uhlíků.

Fig.18

Nainstalujte zpět zadní kryt a pevně dotáhněte oba šrouby.

Kvůli zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými servisními středisky firmy Makita a s použitím náhradních dílů Makita.

- Pro váš nástroj Makita, popsaný v tomto návodu, doporučujeme používat toto příslušenství a nástavce. Při použití jiného příslušenství či nástavců může hrozit nebezpečí zranění osob. Příslušenství a nástavce lze používat pouze pro jejich stanovené účely.

Potřebujete-li bližší informace ohledně tohoto příslušenství, obrat'te se na vaše místní servisní středisko firmy Makita.

• Vrtáky
- Šroubovákové nástavce
• Hák
• Rukojeť
- Různé typy originálních akumulátorů a nabíječek Makita
- Sestava pryžové podložky
• Vlněný čepeček
• Pěnový lešticí kotouč

POZNÁMKA:

- Některé položky seznamu mohou být k zařízení příbaleny jako standardní příslušenství. Příbalené příslušenství se může v různých zemích lišit.

Makita Jan-Baptist Vinkstraat 2, 3070, Belgium

Makita Corporation Anjo, Aichi, Japan
