NÁVOD K OBSLUZE PBSA 12 B1 PARKSIDE

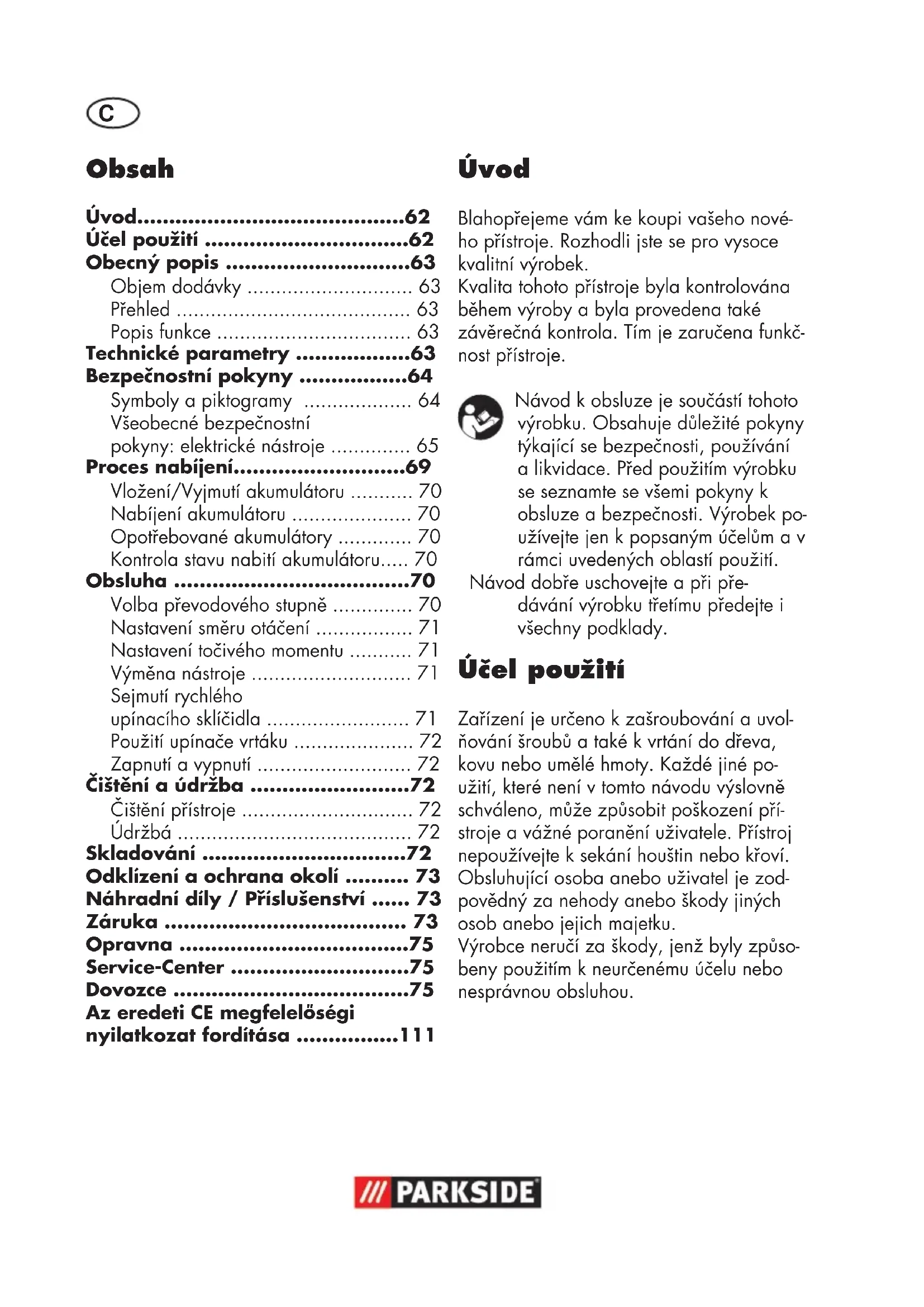

• Obsah Úvod p. 62
• Účel použití p. 62
• Obecný popis p. 63
• Objem dodávky p. 63
• Přehled p. 63
• Popis funkce p. 63
• Technické parametry p. 63
• Bezpečnostní pokyny p. 64
• Symboly a piktogramy p. 64
• Všeobecné bezpečnostní pokyny: elektrické nástroje p. 65
• Proces nabíjení p. 69
• Vložení/Vyjmutí akumulátoru p. 70
• Nabíjení akumulátoru p. 70
• Opotřebované akumulátory p. 70
• Kontrola stavu nabití akumulátoru p. 70
• Obsluha p. 70
• Volba převodového stupně p. 70
• Nastavení směru otáčení p. 71
• Nastavení točivého momentu p. 71
• Výměna nástroje p. 71
• Sejmutí rychlého upínacího sklíčidla p. 71
• Použití upínače vrtáku p. 72
• Zapnutí a vypnutí p. 72
• Čištění a údržba p. 72
• Čištění přístroje p. 72
• Údržbá p. 72
• Skladování p. 72
• Odklízení a ochrana okolí p. 73
• Náhradní díly / Příslušenství p. 73
• Záruka p. 73
• Opravna p. 75
• Service-Center p. 75
• Dovozce p. 75
• Úvod Blahopřejeme vám ke koupi vašeho nové- ho přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkč- nost přístroje. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek po- užívejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při pře- dávání výrobku třetímu předejte i všechny podklady. Účel použití Zařízení je určeno k zašroubování a uvol- ňování šroubů a také k vrtání do dřeva, kovu nebo umělé hmoty. Každé jiné po- užití, které není v tomto návodu výslovně schváleno, může způsobit poškození pří- stroje a vážné poranění uživatele. Přístroj nepoužívejte k sekání houštin nebo křoví. Obsluhující osoba anebo uživatel je zod- povědný za nehody anebo škody jiných osob anebo jejich majetku. Výrobce neručí za škody, jenž byly způso- beny použitím k neurčenému účelu nebo nesprávnou obsluhou. Az eredeti CE megfelelőségi nyilatkozat fordítása CZ p. 111

Obecný popis Obrázky najdete na přední výklopné straně. Objem dodávky Vybalte nástroj a zkontrolujte, je-li komplet- ní: - Akumulátorový šroubovák a vrtačka - Nabíječka - Akumulátor - Úložný kufřík - Návod k obsluze Zobrazený bit a vrták nejsou součástí do- dávky. Přehled 1 Rychlé upínací sklíčidlo 2 Kroužek sklíčidla 3 Nastavovací kroužek točivého momentu 4 Indikace stavu nabíjení akumulá- toru 5 Přepínač převodového stupně 6 Přepínač směru otáčení 7 Akumulátor 8 Tlačítko pro odblokování akumu- látoru 9 Spínač/vypínač 10 Pracovní osvětlení LED 11 Otvor sklíčidla 12 Úložný kufřík 13 Nabíječka 14 Síťový připojovací kabel nabíječky 15 Zelený indikátor LED 16 Červený indikátor LED 17 Upínač vrtáku Popis funkce Akumulátorový šroubovák a vrtačka se dvěma rychlostmi je vybaven regulátorem točivého momentu 19+1, přepínačem cho- du vpravo/vlevo, odnímatelným rychlým upínacím sklíčidlem, 6hranným upínačem vrtáku a pracovním osvětlením LED. Technické parametry Aku vrtací šroubovák ..PBSA 12 B1 Napětí motoru ............................ 12 V Otáčky naprázdno

Maximální točivý moment .............25 Nm Rozpětí sklíčidla ..................... 0,8-10 mm Hmotnost (bez nabíjecí přístroj) .......1,1 kg Průměr vrtání ve dřevě .......... max. 25 mm Průměr vrtání v oceli ............... max. 8 mm Hladina zvukového tlaku

Šroubujte bez přírazu ............. < 2,5 m/s

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jed- noho elektrického nářadí s jiným. Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce. Výstraha: Hodnota emisí vibrací se může bě- hem skutečného používání elektric- kého nářadí lišit od uvedené hodno- ty, v závislosti na způsobu, kterým se elektrické nářadí používá. Existuje nutnost stanovit bezpečnost- ní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly provozního cyklu, například doby, v nichž je elektric- ké nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatí- žení). Bezpečnostní pokyny Dbejte na bezpečnostní pokyny při použí- vání tohoto nástroje. Symboly a piktogramy Piktogramy na přístroji: Pozorně si přečtěte návod k obslu- ze. Elektrické přístroje nepatří do do- mácího odpadu. Gra cké značky na akumulátoru: Pozorně si přečtěte návod k obslu- ze. Nevyhazujte akumu- látory do domácího odpadu, do ohně anebo do vody. Nevystavujte akumulátor / nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vy- hřívací tělesa. (max. 45°C). Odevzdejte akumulátory ve sběrně pro staré baterie, kde se přivedou k recyklaci s ohledem na životní pro- středí. Skladujte akumulátor v nabi- tém stavu. Při práci s akumulátorem je vyža- dována okolní teplota od +10°C do + 40 °C Akumulátor nesmí přijít do styku s vodou Gra cké značky na nabíječce: Pozor! Pozorně si přečtěte návod k obslu- ze. Nabíječka je vhodná pouze k pou- žívání v místnostech. Jištění přístroje Třída ochrany II Elektrické přístroje nepatří do do- mácího odpadu.CZ

a) Udržujte svůj pracovní úsek čis- tý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám. b) Nepracujte s elektrickým ná- strojem v okolí ohroženém vý- buchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jis- kry, které mohou zapálit prach anebo páry. c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při ne- pozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuv- ky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezmě- něné zástrčky a vhodné zásuvky zmen- šují riziko elektrického úderu. b) Vyvarujte se tělesnému kontak- tu se zemněnými povrchy jako jsou roury, topná tělesa, sporá- ky a ledničky. Existuje zvýšené rizi- ko skrze elektrický úder, když je Vaše tělo zemněné. c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu. d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavě- šení elektrického nástroje ane- bo vytažení zástrčky ze zásuv- Ukazatel LED během nabíjení. Symboly v návodu Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám. Označení nebezpečí s infor- macemi o zabránění zranění osob v důsledku zasažení elektrickým proudem. Příkazové značky (namísto výkřič- níku je vysvětlován příkaz) s údaji pro prevenci škod. Informační značky s informacemi pro lepší zacházení s nástrojem. Všeobecné bezpečnostní pokyny: elektrické nástroje VAROVÁNÍ! Přečtěte si všech- ny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpeč- nostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a in- strukce uchovejte pro budoucnost. Pojem „elektrický nástroj” používaný v bez- pečnostních pokynech se vztahuje na elek- trické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).CZ

ky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamota- né kabely zvyšují riziko elektrického úderu. e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužo- vací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elek- trického úderu. f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybo- vého proudu snižuje riziko elektrického úderu.

a) Buďte pozorní, dbejte na to, co děláte a usťte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním. b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je pro- tiskluzová bezpečnostní obuv, ochran- ná přilba a ochrana sluchu, snižuje riziko poranění. c) Vyvarujte se nezáměrnému uve- dení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojí- te na napájení elektrickým prou- dem, než ho zvednete anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým prou- dem, pak toto může vést k nehodám. d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním. f) Vyvarujte se abnormálnímu držení těla. Postarejte se o bez- pečný postoj a udržujte vždy rovnováhu. Tímto můžete v neoče- kávaných situacích lépe kontrolovat elektrický nástroj. g) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybují- cích se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachy- cené pohybujícími se částmi.

a) Nepřetěžujte tento nástroj. Po- užijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pra- cujete v udaném výkonovém rozsahu lépe a bezpečněji. b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené. c) Vytáhněte zástrčku ze zásuvky předtím, než provedete nasta- vování na nástroji, než vymění- te části příslušenství anebo nežCZ

nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmy- slnému startu elektrického nástroje. d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne- přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek- trické nástroje jsou nebezpečné, když je používají nezkušené osoby. e) Ošetřujte pečlivě tento elekt- rický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poško- zené, že je funkce elektrické- ho nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích. f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástro- je s ostrými řeznými hranami se méně zaseknou a lépe se vedou. g) Používejte tento elektrický ná- stroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím. h) Při práci držte přístroj na izo- lovaných úchopných plochách, může-li dojít k tomu, že použitý nástroj zasáhne skrytá napě- ťová vedení nebo vlastní síťový kabel. Při kontaktu s napěťovým ve- dením mohou být kovové součásti pří- stroje vystaveny elektrickému proudu, a může proto dojít k úrazu el. proudem.

a) Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecí- ho přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými aku- mulátory. b) V elektrických nástrojích použí- vejte pouze pro ně určené aku- mulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru. c) Udržujte nepoužívané akumulá- tory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty aku- mulátoru může mít za následek popá- leniny anebo oheň. d) Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhle- dejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním po- kožky anebo k popáleninám.

Svoje elektrické nářadí nechte opravit pouze kvalikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachová- na.CZ

PŘÍSTROJE a) Zajistěte to, že je nástroj vypnu- tý předtím, než do něj vložíte akumulátor. Vkládání akumulátoru do elektrického nástroje, který je za- pnutý, může vést k nehodám. b) Nevystavujte akumulátor/ elektrický nástroj/ nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhříva- cí tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze. c) Nechte zahřátý akumulátor před nabíjením vystydnout. d) Neotvírejte akumulátor a vy- varujte se mechanickým po- škozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací ces- ty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc. e) Odpojte nástroj od sítě, když se akumulátor z něj vybere. f) Neotvírejte akumulátor a vy- varujte se mechanickým po- škozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací ces- ty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc. g) Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit.

• Tento přístroj mohou používat děti od 8roků jakož i osoby se sníženými fyzickými, senzoric- kými anebo mentálními schop- nostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používa- ní přístroje a rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Děti ne- smí vykonávat čistění a údržbu bez dozoru.

• Pro nabíjení akumulátoru používejte výlučně spolu dodaný nabíjecí přístroj. Existuje nebezpečí požáru a exploze.

• Zkontrolujte před každým použitím nabíjecí přístroj, kabel a zástrčku a nechte je opravovat kvalikova- ným odborným personá- lem a pouze s originálními náhradními díly. Nepouží- vejte defektní nabíjecí pří- stroj a sami ho neotvírej- te. Tímto je zabezpečené to, že zůstane zachovaná bezpečnost nástroje.

• Připojujte nabíjecí přístroj pouze na zásuvku s uzem- něním. Dbejte na to, aby síťové napětí souhlasilo s údajem na typovém štítku nabíjecího přístroje. Existuje nebezpečí elektrického úderu.

• Udržujte nabíjecí přístroj čistý a vzdáleně od vlhkos- ti a deště. Nikdy nepou- žívejte nabíjecí přístroj na volném prostranství. Skrz zašpinění a vniknutí vody, se zvy- šuje riziko elektrického úderu.

• Tento nabíjecí přístroj se smí provozovat pouze s příslušnými originálními akumulátory. Nabíjení jinýchCZ

akumulátorů může vést k poraně- ním a k nebezpečí požáru.

• Vyvarujte se mechanic- kým poškozením nabíjecí- ho přístroje. Tyto mohou vést k vnitřním krátkým spojením.

• Nabíjecí přístroj se nesmí provozovat na hořlavém podkladu (např. papír, textilie). Existuje nebezpečí požáru kvůli zahřívání, které se vytváří při nabíjení.

• Je-li přípojné vedení tohoto ná- stroje poškozené, musí být skr- ze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalikovanou osobou nahrazené, aby se vyvarovalo ohrožením.

• Akumulátor Vašeho přístroje je dodáván v částečně přednabi- tém stavu a před prvním použi- tím se musí řádně nabít. Zastr- čte akumulátor do podstavce a zapojte nabíječku do napájecí sítě.

• Nenabíjejte v nabíječce bate- rie, které nelze nabíjet.

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a kon- strukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika: a) zranění pořezáním b) poškození sluchu, pokud není nasaze- na vhodná ochrana sluchu. c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován. Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí váž- ného nebo smrtelného zranění doporu- čujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat im- plantát se svým lékařem a výrobcem. Proces nabíjení Nevystavujte akumulátor extrémním podmínkám jako teplu a nárazům. Hrozí ne- bezpečí poranění vytékajícím roztokem elektrolytu! Při kon- taktu s očima/kůží postižená místa omyjte vodou nebo neutralizačním prostředkem a vyhledejte lékaře. Akumulátor nabíjejte jen v su- chých prostorech. Před připoje- ním nabíječky musí být vnější plocha akumulátoru čistá a su- chá. Hrozí nebezpečí poranění elektrickým proudem. Nabíjejte jen přiloženou originální nabíječkou.

• Před prvním použitím nabijte akumulátor. Akumulátor nesmí být několikrát za se- bou krátce nabíjen.

• Výrazně kratší doba i přes nabití akumu- látoru signalizuje, že je akumulátor opo- třebovaný a musí být vyměněn. Použí- vejte jen originální náhradní akumulátor, který si můžete obstarat prostřednictvím zákaznického servisu.

• V každém případě dodržujte platné bez- pečnostní pokyny i ustanovení a pokyny k ochraně životního prostředí.CZ

• Do záruky nespadají závady vyplývající z neodborné manipulace. Vložení/Vyjmutí akumulátoru

1. Pro vložení akumulátoru (7)

vsunujte akumulátor po vodicí kolejnici do přístroje. Akumulátor slyšitelně zacvakne.

2. Pro vyjmutí akumulátoru (7) z

přístroje stiskněte tlačítko pro od- blokování (8) na akumulátoru a akumulátor vytáhněte. Nabíjení akumulátoru

1. Případně vyjměte akumulátor (7)

2. Vsuňte akumulátor (7) do nabíjecí

4. Po úspěšném nabití odpojte nabí-

5. Vytáhněte akumulátor (7) z nabí-

ječky (13). Přehled kontrolních ukazatelů LED na nabíječce (13): Zelený ukazatel LED (15) svítí bez vložené baterie: Nabíječkajepřipravenak provozu. Svítí zelený ukazatel LED (15): Akumulátor je nabitý. Svítí červený ukazatel LED (16): Akumulátor se nabíjí. Opotřebované akumulátory

• Podstatně kratší doba provozu navzdo- ry nabití indikuje, že je akumulátor opotřebovaný a je nutno jej vyměnit. Používejte pouze originální náhradní akupack, který můžete sehnat u zákaz- nického servisu.

• V každém případě dodržujte příslušné platné bezpečnostní pokyny a ustano- vení a pokyny pro ochranu životního prostředí (viz „Odklízení a ochrana okolí“). Kontrola stavu nabití akumulátoru Indikátor stavu nabití ( 4) signalizuje stav nabití akumulátoru ( 7).

• Stav nabití akumulátoru se zobrazí roz- svícením příslušné LED kontrolky, když je přístroj v provozu. červená-žlutá-zelená => Akumulátor je zcela nabitý červená-žlutá => Akumulátor je nabitý asi do poloviny červená => Akumulátor je nutné dobít Obsluha Volba převodového stupně Přesunutím přepínače převodového stupně (5) do polohy 1 nebo 2 na- stavíte nízké, resp. vysoké otáčky Změnu převodového stupně je po- voleno provést pouze v klidovém stavu !CZ

Nastavení směru otáčení Pomocí spínače směru otáčení lze zvolit směr otáčení přístroje (chod vpravo a chod vlevo) a přístroj zajistit proti neúmyslnému zapnutí.

1. Vyčkejte, než se přístroj úplně

směru otáčení (6) stiskněte vpravo.

3. Chod vlevo: Spínač směru

otáčení (6) stiskněte vlevo.

4. Blokace zapnutí: Spínač směru

otáčení přesuňte do středové po- lohy. Směr otáčení je povoleno měnit pouze v klidovém stavu ! Nastavení točivého momentu Otočením nastavovacího kroužku točivého momentu (3) lze nastavit maximální točivý moment. K dispozici je 19+1 stupňů toči- vého momentu.

1. Otáčením stavěcího kroužku (3)

nastavte požadovaný točivý mo- ment: stupeň 1 --> nejnižší točivý mo- ment stupeň --> nejvyšší točivý mo- ment. šrouby: stupeň 1 - 19 vrtání: stupeň

2. Začněte s nižším stupněm točivé-

ho momentu a v případě potřeby jej zvyšujte. S kroužkem nastavení točivého momentu je dovoleno manipulovat pouze v klidovém stavu: Dosažení přednastavené hranice točivého momentu je doprovázeno zřetelným chrastěním. Tento hluk je způsobem prokluzovací spojkou. Výměna nástroje

1. Otáčejte rychlým upínacím sklíči-

dlem (1) proti směru hodinových ručiček, až bude otvor sklíčidla do- statečně velký ke vložení nástroje.

2. Zasuňte nástroj co možná nejdále

do rychlého upínacího sklíčidla (1).

3. Otáčením rychlého upínacího

sklíčidla ve směru hodinových ručiček nástroj pevně upněte.

4. Budete-li chtít nástroj opět vy-

jmout, otočte rychlým upínacím sklíčidlem (1) a nástroj vytáhněte. Sejmutí rychlého upínacího sklíčidla Chcete-li použít upínač vrtáku (17), je nut- né sejmout rychlé upínací sklíčidlo (1).

1. Pevně přidržte rychlé upínací

sklíčidlo (1) vpředu. Zatáhněte nebo posuňte kroužek upínacího sklíčidla (2) ve směru rychlého upínacího sklíčidla (1).

2. Tím odblokujete rychlé upínací

sklíčidlo (1) a můžete je vytáh- nout směrem dopředu.

3. Chcete-li rychlé upínací sklíčidlo

(1) znovu nasadit, zatáhněte kroužek upínacího sklíčidla (2) ve směru rychlého upínacího sklíčidla. Zcela nasuňte rychlé upínací sklíčidlo (1). Nezacvakne-li rychlé upínací sklíči- dlo (1) samo, otočte kroužek upína- cího sklíčidla (2).CZ

Použití upínače vrtáku Po vyjmutí rychlého upínacího sklíčidla (1) lze používat upínač vrtáku.

1. Zastrčte vhodný 6hranný vrták

do upínače vrtáku (17). Kvůli 6hrannému upínači vrták případ- ně poněkud pootočte.

2. Vrták úplně zasuňte do upínače

vrtáku (17). Díky vodicí liště a magnetickému držáku je vrták pevně usazen.

3. Vrták jednoduše vyjmete otoče-

ním a vytažením vrtáku z upína- če vrtáku (17). Zapnutí a vypnutí Pomocí spínače (9) lze plynule regulovat otáčky. Čím dále spínač stisknete, tím vyšší budou otáčky.

1. Chcete-li přístroj zapnout,

stiskněte zapínač/vypínač (9). Během provozu svítí pracovní světlo LED (10).

2. Chcete-li zařízení vypnout, zapí-

nač/vypínač (9) uvolněte. Posunutím přepínače směru otá- čení (6) do střední polohy zajistí- te zařízení proti zapnutí. Čištění a údržba Zajistěte provádění oprav a údržby, které nejsou popsány v tomto ná- vodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění! Přístroj vypněte a před prováděním veškerých prací vyjměte akumulátor z přístroje. Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání. Čištění přístroje Přístroj není dovoleno ostři- kovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!

• Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč. Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit. Údržbá Přístroj je nevyžaduje údržbu. Skladování

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo do- sah dětí.

• Přístroj skladujte mezi 10 až 40 °C. Během skladování zabraňte extrémní- mu chladu nebo teplu, aby nedošlo ke snížení výkonu akumulátoru.

• Před delším skladováním vyjměte aku- mulátor z přístroje a plně ho nabijte.

• Během delšího skladování každé 3mě- síce zkontrolujte stav nabití akumuláto- ru a podle potřeby jej dobijte.CZ

Odklízení a ochrana okolí Vyjměte akumulátor z nástroje a přiveďte nástroj, akumulátor, příslušenství a obal k recyklaci odpovídající životnímu prostředí. Přístroje nepatří do domovního od- padu. Nevyhazujte akumulátory do domá- cího odpadu, do ohně (nebezpečí exploze) anebo do vody. Poškoze- né akumulátory mohou škodit ži- votnímu prostředí a Vašemu zdraví, když uniknou jedovaté páry anebo tekutiny.

• Přístroj odevzdejte do střediska recyk- lace odpadů. Použité umělohmotné a kovové díly se mohou roztřídit podle druhů a tak se mohou recyklovat. Infor- mujte se v našem servisním středisku.

• Akumulátory zlikvidujte ve vybitém stavu. Pro ochranu před zkratem dopo- ručujeme zakrýt póly lepenkou. Neotví- rejte akumulátor.

• Zlikvidujte akumulátory podle místních předpisů. Odevzdejte akumulátory ve sběrně pro staré baterie, kde se přive- dou k recyklaci s ohledem na životní prostředí. Zeptejte se ohledně tohoto svého místního likvidátora odpadů ane- bo v našem servisním středisku.

• Likvidaci vašich zaslaných poškoze- ných přístrojů provádíme bezplatně. Náhradní díly / Příslušenství Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu Pokud nemáte internet, tak prosím zavolej- te na servisní středisko (viz „Service-Cen- ter“ strana 75) Rychlé upínací sklíčidlo (

Nabíječka ( 13)................. 80001078 Záruka Vážení zákazníci, Na tento přístroj poskytujeme 3letou záru- ku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou. Záruční podmínky Záruční doba začíná běžet ode dne náku- pu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument bude- te potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahra- zen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvr- zenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, zís- káte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.CZ

Záruční doba a zákonné nároky na odstranění vady Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opra- vené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy. Rozsah záruky Přístroj byl precizně vyroben podle přís- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normál- nímu opotřebení, a lze je považovat za spotřební materiál (např. ltry nebo nástav- ce), nebo poškození křehkých dílů (např. spínače, akumulátory nebo díly vyrobené ze skla). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvede- né v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné ma- nipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Postup v případě uplatňování zá- ruky Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následu- jících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 282444).

• Číslo výrobku je uvedeno na typovém štítku.

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvede- né servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o kou- pi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného ser- visu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj za- šlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.CZ

Opravna Opravy, které nespadají do záruky, mů- žete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vy- placeně. Pozor: Prosím, přístroj zašlete našemu auto- rizovanému servisu vyčištěný a s upozorně- ním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně. Service-Center

Servis Česko Tel.: 800143873 E-Mail: grizzly@lidl.cz IAN 282444 Dovozce Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Německo www.grizzly-service.eu7 6

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruikvan bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.** De beide laatste cijfers van het jaar waarin de CE-markering werd aangebracht. 1 1 0CZ Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce Aku vrtací šroubovák konstrukční řady PBSA 12 B1 Pořadové číslo 201611000001 - 201612006000 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2014/30/EU • 2014/35/EU • 2011/65/EU* Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení: EN 60745-1:2009/A11:2010 • EN 60745-2-1:2010 • EN 60745-2-2:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 62471:2008 EN 60335-1:2012/A11:2014 • EN 60335-2-29:2004/A2:2010 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008 Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (16)** nese výrobce: Volker Lappas Osoba zplnomocněná k sestavení dokumentace Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z

8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
