NÁVOD K OBSLUZE CNS 125 F STIEBEL ELTRON

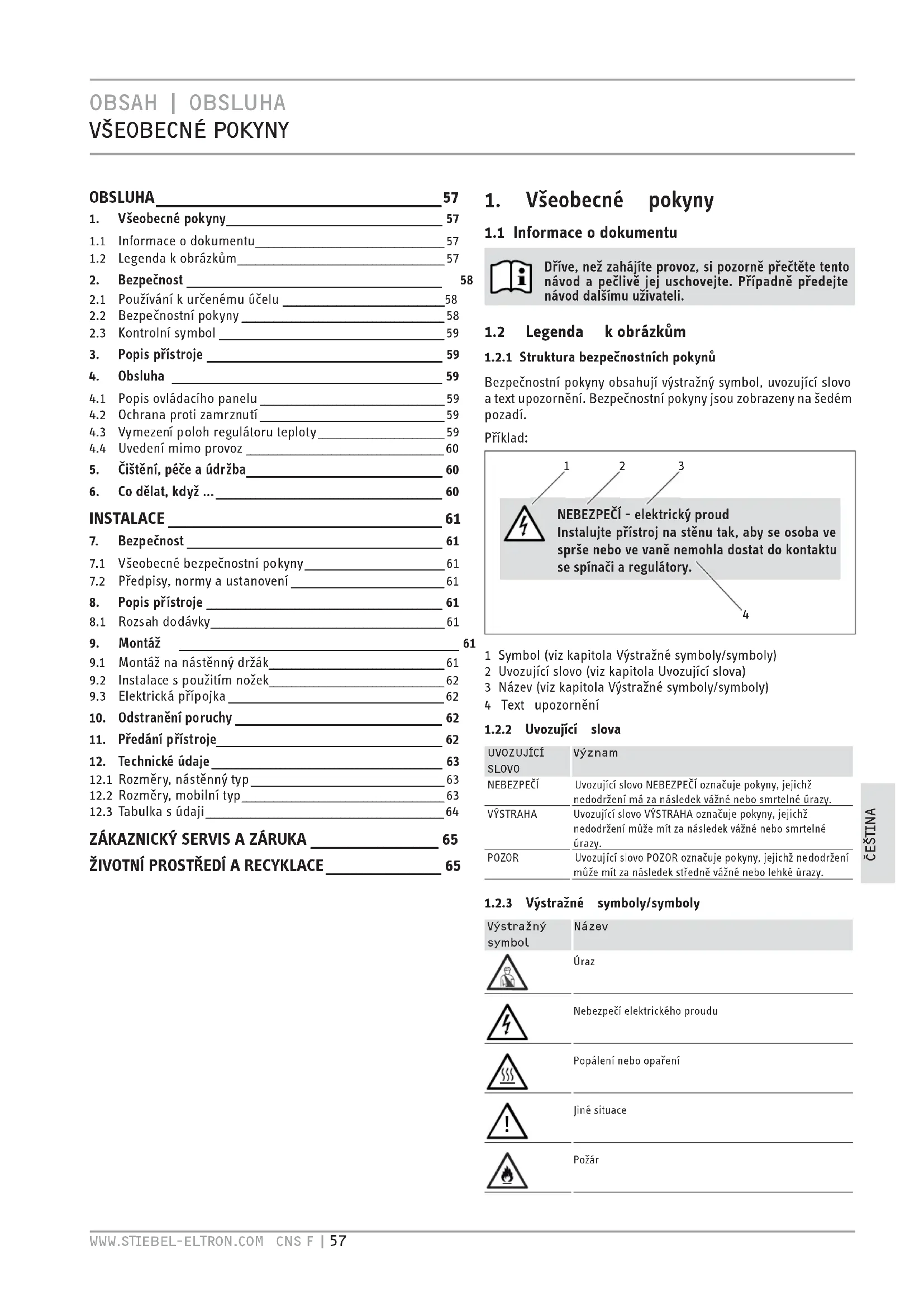

1.1 Informace o dokumentu

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte. Případně předejte návod dalšímu uživateli.

1.2 Legenda kobrázkům

1.2.1 Struktura bezpečnostních pokynůBezpečnostní pokyny obsahují výstražný symbol, uvozující slovo a text upozornění. Bezpečnostní pokyny jsou zobrazeny na šedém pozadí.Příklad: NEBEZPEČÍ - elektrický proudInstalujte přístroj na stěnu tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory.

1 Symbol (viz kapitola Výstražné symboly/symboly)2 Uvozující slovo (viz kapitola Uvozující slova)3 Název (viz kapitola Výstražné symboly/symboly)4 Text upozornění1.2.2 Uvozující slovaepHxe800Z<HpHpŻſĉ|ăNEBEZPEČÍ Uvozující slovo NEBEZPEČÍ označuje pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.VÝSTRAHA Uvozující slovo VÝSTRAHA označuje pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy. POZOR Uvozující slovo POZOR označuje pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.1.2.3 Výstražné symboly/symbolypŻńŒļ|ƁĉŻńźăĒùC}ſ¼Ŷ Úraz Nebezpečí elektrického prouduPopálení nebo opaření Jiné situacePožár OBSLUHA _______________________________________________ 57

1.2 Legenda kobrázkům ______________________________________________ 57

2. Bezpečnost ____________________________________________________ 582.1 Používání k určenému účelu ____________________________________58

2.2 Bezpečnostní pokyny _____________________________________________58

2.3 Kontrolní symbol __________________________________________________ 59

3. Popis přístroje ________________________________________________ 59

4.3 Vymezení poloh regulátoru teploty ____________________________ 59

4.4 Uvedení mimo provoz ____________________________________________ 60

5. Čištění, péče a údržba ________________________________________ 60

6. Co dělat, když ... ______________________________________________ 60

7.1 Všeobecné bezpečnostní pokyny _______________________________ 61

7.2 Předpisy, normy a ustanovení __________________________________ 61

8. Popis přístroje ________________________________________________ 61

8.1 Rozsah dodávky ____________________________________________________ 61

9.1 Montáž na nástěnný držák _______________________________________ 61

9.2 Instalace s použitím nožek_______________________________________ 62

9.3 Elektrická přípojka ________________________________________________ 62

10. Odstranění poruchy __________________________________________ 62

11. Předání přístroje ______________________________________________ 62

12. Technické údaje _______________________________________________ 63

12.1 Rozměry, nástěnný typ ___________________________________________ 63

12.2 Rozměry, mobilní typ _____________________________________________ 63

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE ___________________ 65HZ<e+ xTCHZ` ÑÄCZ% qqqĪZ`.<é<`VHCĪHB Nezakrývejte přístroj Likvidace přístroje

1.2.4 Symboly v textu a formátování, použité v této

dokumentaci Texty vedle tohoto symbolu si přečtěte velmi pozorně. » Tato sdělení a symbol „»“ upozorňují na nutnost provedení určitých kroků. Potřebné úkony jsou popsány krok za krokem. —Pasáže uvozené symbolem „ –“ označují výčet.

1.2.5 Informace na přístroji

Přístroj nezakrývejte!

1.2.6 Rozměrové jednotky

Rozměry v tomto dokumentu jsou uvedeny v mm. Odlišné rozměrové jednotky jsou uvedeny zvlášť.

2.1 Používání k určenému účelu

Přístroj je určen k vytápění obytných místností. Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití neodpovídající určenému účelu. K použití v souladu s účelem patří také dodržování tohoto návodu. V případě provedení změn nebo přestaveb tohoto přístroje zaniká jakákoliv záruka!

2.2 Bezpečnostní pokyny

Používejte přístroj pouze v plně instalovaném stavu a se všemi bezpečnostními zařízeními. VÝSTRAHA - požár Nepoužívejte přístroj ... — v místnostech s chemikáliemi, prachem, plyny nebo výpary s hrozícím nebezpečím požáru nebo exploze. — v bezprostřední blízkosti rozvodů nebo nádob, které obsahují nebo rozvádějí hořlavé nebo výbušné látky. — pokud se v místě instalace provádějí práce jako pokládka, broušení, nátěry. — pokud se zde používá benzín, spreje, vosk na parkety a podobně. Před zahájením topení místnost dostatečně vyvětrejte. — pokud jsou skutečné vzdálenosti od ostatních předmětů, jako je například nábytek, záclony, závěsy a textilie nebo jiné hořlavé materiály, kratší než stanovené minimální vzdálenosti (minimální vzdálenosti viz kapitola Technické údaje). — pokud je některá část přístroje poškozena, přístroj upadl nebo pokud je přístroj vadný. VÝSTRAHA - úraz Pokud budou přístroj obsluhovat děti nebo osoby s omezenými tělesnými, motorickými nebo duševními schopnostmi, musíte zajistit, aby byla obsluha vždy provedena výhradně pod dohledem nebo po příslušném zaškolení osobou, která je odpovědná za bezpečnost těchto osob. Děti musí být pod dohledem tak, aby si spřístrojem nehrály! VÝSTRAHA - požár Na přístroj a do bezprostřední blízkosti přístroje nesmíte ukládat žádné hořlavé, zápalné nebo tepelně izolační materiály, jako jsou prádlo, oděvy, deky, časopisy, nádoby s lešticím voskem nebo benzínem, spreje apod. VÝSTRAHA - popálení Povrch tělesa přístroje a výstupní vzduch jsou za provozu horké (více než 80 °C).HZ<e+

qqqĪZ`.<é<`VHCĪHB CZ%Ñ Ď \`.C OPATRNĚ - přehřívání Nezakrývejte přístroj. Nestoupejte na přístroj.

Při použití mobilního stojanu pamatujte: — Nezakrývejte přívodní rozvody koberci nebo běhouny. Pokládejte přívodní rozvody mimo používané trasy. Zabráníte tak zakopnutí o rozvody a pádu osob nebo převržení přístroje. — Pokud možno nepoužívejte prodlužovací kabely. Pokud je to nutné, použijte pouze nepoškozený prodlužovací kabel o dostatečném průřezu vzhledem k plnému výkonu přístroje, nepoškozené zástrčky nebo spojky a proveďte dostatečná bezpečnostní opatření. — Umístěte přístroj na pevnou podložku. Použití měkkých podložek může vést k převržení přístroje nebo k zakrytí vzduchových otvorů. — Nikdy nepřemisťujte ani nepřenášejte přístroj tahem za přívodní kabel. Označení CE Označení CE dokládá, že přístroj splňuje všechny základní předpoklady: —Směrnice o elektromagnetické kompatibilitě —Směrnice o elektrických zařízeních nízkého napětí

2.3 Kontrolní symbol

Viz typový štítek. Výkonový štítek je umístěn vpravo zvenčí na přístroji.

Přístroj je elektrické přímotopné těleso, které můžete použít jako nástěnný přístroj nebo alternativně s namontovanými nožkami jako mobilní stacionární zařízení. Přístroj je vhodný například k vytápění koupelen nebo k přechodnému a doplňkovému vytápění menších místností, například menších dílen a pokojů pro hosty. Vzduch je v přístroji zahříván topným tělesem a vystupuje ven nahoře vzduchovou mřížkou na principu přirozené konvekce. Studený vzduch proudí do přístroje otvory na jeho spodní straně. Po instalaci na stěnu nebo po namontování nožek a po připojení elektrického proudu ze zásuvky je přístroj připraven k použití.

4.1 Popis ovládacího panelu

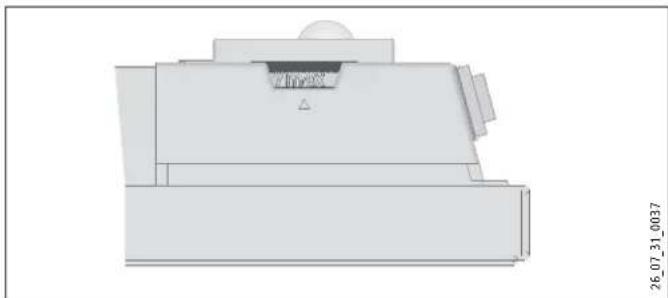

» Zapněte přístroj spínačem na pravé straně přístroje. » Plynule nastavte pomocí tlačítka k přepínání teploty požadovanou teplotu v místnosti (teplota viz kapitola Technické údaje). 26_07_31_0037 Jakmile je dosaženo nastavené teploty v místnosti, je tato teplota trvale udržována na nastavené úrovni občasným spínáním (topný výkon přístroje přitom musí odpovídat potřebné spotřebě tepla v místnosti). Pokud je v jediné místnosti několik přístrojů, může být teplota nastavená pomocí otočného regulátoru teploty na každém přístroji jiná. Z důvodu zabránění přílišné spotřeby proudu při otevřených oknech musíte přístroj během větrání vypnout.

4.2 Ochrana proti zamrznutí

» Přepněte otočný regulátor teploty doprava až na doraz. V této poloze regulátor teploty automaticky zapne vytápění, pokud teplota v místnosti klesne pod teplotu protizámrazové ochrany.HZ<e+ .\`C0©TfVz ōƃCZ% qqqĪZ`.<é<`VHCĪHB

4.3 Vymezení poloh regulátoru teploty

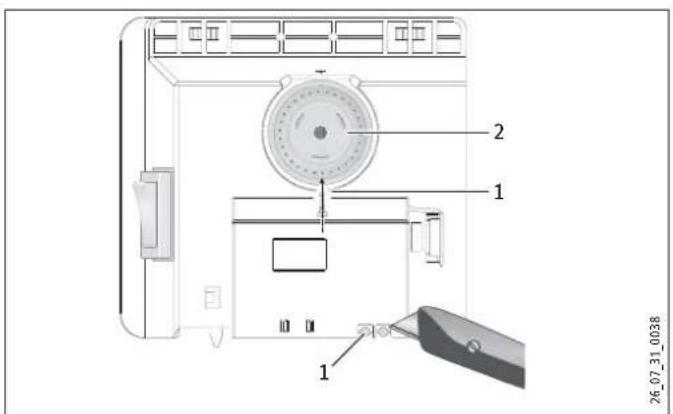

Pomocí dvou kolíků, umístěných na zadní straně tělesa spínače můžete fixovat regulátor teploty v určitém nastavení nebo můžete vymezit rozsah nastavovaných teplot. » Vylomte kolíky. » K zafixování nastavené teploty nasaďte kolík do protilehlého otvoru (viz obrázek).

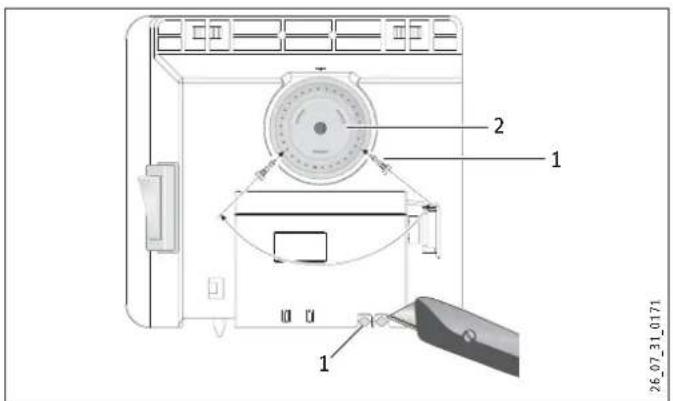

26_07_31_0038 1 Kolík 2 Otočný regulátor teploty » K vymezení rozsahu nastavovaných teplot nastavte na otočném regulátoru teploty minimální a maximální hodnotu a nasaďte vždy jeden kolík do protilelhlého, mírně přesazeného otvoru (viz obrázek). 26_07_31_0171

4.4 Uvedení mimo provoz

» Přepněte přepínač vpravo na přístroji do polohy VYP.

5. Čištění, péče a údržba

Pokud se na tělese přístroje objeví mírně zahnědlé zbarvení, musíte je pokud možno okamžitě setřít vlhkou utěrkou. Čistěte přístroj až po vychladnutí běžnými čisticími prostředky. Nepoužívejte čisticí písky a leptavé prostředky. POZOR - požár Nestříkejte do větracích otvorů čisticí spreje. Pamatujte, že do přístroje nesmí vniknout žádná vlhkost. Při pravidelné údržbě doporučujeme provést také kontrolu regulačních a kontrolních prvků. Nejpozději za 10 let po prvotním uvedení do provozu musí specializovaný instalatér provést kontrolu bezpečnostních, kontrolních a regulačních prvků.

6. Co dělat, když ...

... přístroj netopí: Zkontrolujte nastavení teploty na přístroji a pojistky v domovní instalaci. Přístroj je vybaven bezpečnostním regulátorem teploty, který v případě přehřátí vypne přístroj. Po odstranění příčin (například zakryté vzduchové vstupní a výstupní otvory) se přístroj po několikaminutovém krátkém vychladnutí opět zapne. Pokud nelze závadu odstranit, kontaktujte instalatéra. Z důvodu získání lepší a rychlejší pomoci si připravte číslo (č. XXXXXX - XXXX - XXXXXX), které je uvedeno na typovém štítku:qqqĪZ`.<é<`VHCĪHB CZ%ō Ĝ \`.C .CZ`< xTCHZ`

Údržbu a opravu přístroje smí provádět pouze specializovaný odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz můžeme zaručit pouze v případě použití originálního příslušenství a originálních náhradních dílů, stanovených pro tento přístroj. NEBEZPEČÍ - elektrický proud Instalujte přístroj na stěnu tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory. Pokud přístroj používáte jako samostatně stojící, nepoužívejte jej v koupelně nebo v jiných vlhkých místnostech, ani venku.

POZOR — Nástěnný přístroj smíte instalovat pouze na kolmou stěnu, odolnou proti působení teploty minimálně 85 °C. — Dodržujte minimální vzdálenosti od okolních předmětů (minimální vzdálenosti viz kapitola Technické údaje). — Neinstalujte přístroj přímo pod zásuvku. — Pamatujte, že se přívodní kabel nesmí dotýkat žádných částí přístroje.

7.2 Předpisy, normy a ustanovení

Dbejte všech národních a místních předpisů a ustanovení. Dodržujte legislativu týkající se výstavby obytných domů a garáží, platnou ve vaší zemi.

—Nástěnný držák (zavěšen na přístroji) —Nožky —Pojistné šrouby

9.1 Montáž na nástěnný držák

9.1.1 Montáž nástěnného držáku

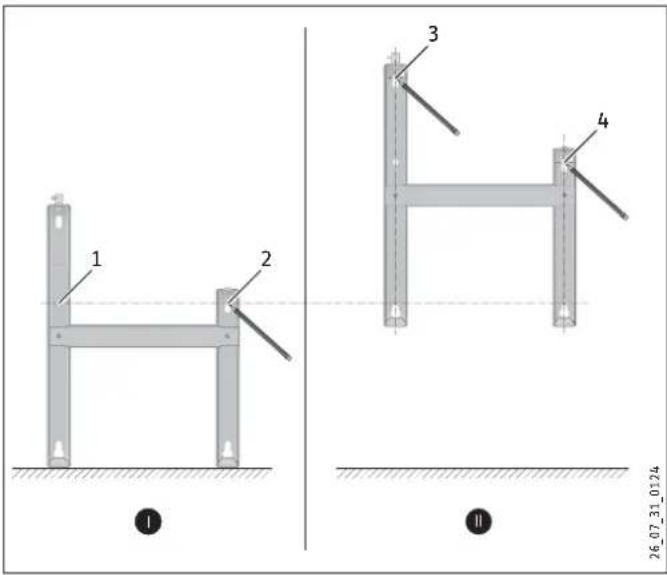

Nástěnný držák můžete použít i jako šablonu k upevnění ke stěně, tím je zaručena potřebná vzdálenost od podlahy. » Sundejte nástěnný držák. » Položte nástěnný držák na zem tak, abyste dosáhli vodorovné polohy a označte otvory k vyvrtání v bodech 1 a 2. » Zvedněte nástěnný držák do výšky tak, aby se spodní otvory v držáku překrývaly s právě provedenými značkami na stěně. » Označte na stěnu otvory 3 a 4. DDD 26_07_31_0124

» Vyvrtejte ve všech 4 značkách otvory. Použijte k upevnění nástěnného držáku vhodný materiál (šrouby, hmoždinky) podle druhu zdi. Polohu můžete v případě nepřesně vyvrtaných otvorů podle potřeby upravit podélnými otvory.ōŝCZ% qqqĪZ`.<é<`VHCĪHB .CZ`< HZ`VCC0THVe+t

9.1.2 Montáž přístroje

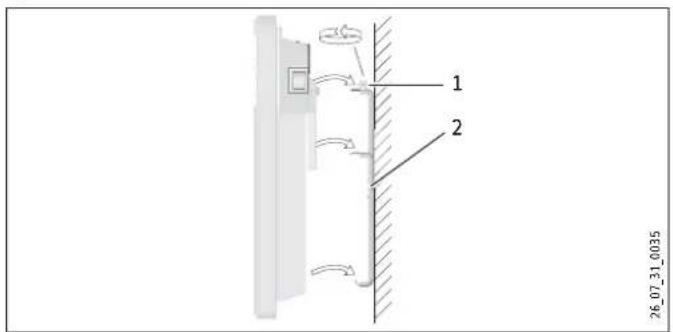

» Zavěste přístroj pomocí nosných drážek na zadní straně současně do všech čtyřech spon v nástěnném držáku. » Zatlačte na přístroj tak, aby došlo k aretaci. » Otočte uzávěr nástěnného držáku ve směru hodinových ručiček až na doraz tak, aby došlo k zajištění spoje. » Zatlačte pojistné víčko na uzavírací šroub tak, aby se nemohl povolit. 26_07_31_0035

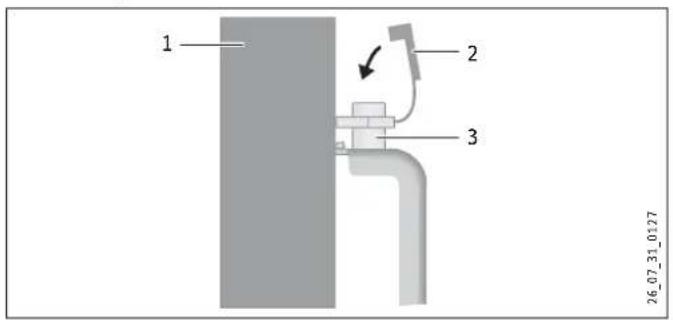

1 Uzávěr 2 Nástěnný držák 26_07_31_0127

1 Přístroj 2 Pojistné víčko 3 Uzavírací šroub

9.1.3 Demontáž přístroje

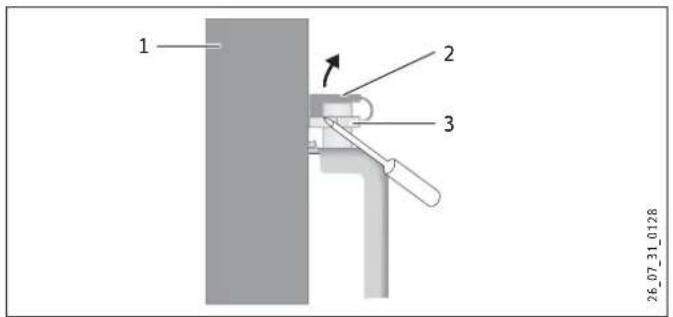

» Uvolněte pojistné víčko od uzavíracího šroubu. 26_07_31_0128

1 Přístroj 2 Pojistné víčko 3 Uzavírací šroub » Uvolněte uzávěr na nástěnném držáku. » Mírně pozvedněte přístroj a sundejte jej směrem vpřed z nástěnného držáku.

9.2 Instalace s použitím nožek

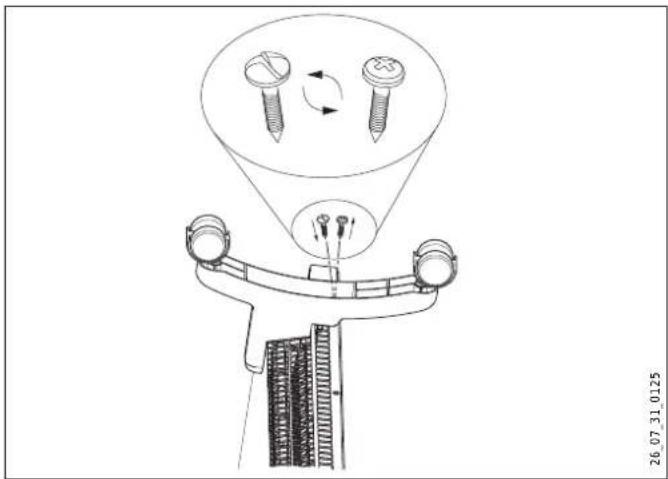

» Sundejte nástěnný držák. » Odšroubujte pouze dva šrouby umístěné zvenčí na spodní straně přístroje. » Nasaďte na spodní stranu přístroje nožky tak, abyste je zavedli do vybrání vzadu na přístroji. » Přišroubujte nožky šrouby, které jste původně odšroubovali. Pevně přišroubujte nožky dodanými pojistnými šrouby. 26_07_31_0125

9.3 Elektrická přípojka

» V místě montáže dbejte na dostatečný průměr přívodního kabelu. » Dbejte, aby byla ve vzdálenosti minimálně 10 cm od boční strany přístroje instalována zásuvka. NEBEZPEČÍ - úraz elektrickým proudem! Veškerá elektrická zapojení a instalace provádějte podle předpisů. NEBEZPEČÍ - úraz elektrickým proudem! Přístroj musí být možné odpojit na všech pólech na vzdálenost minimálně 3 mm od sítě. NEBEZPEČÍ - úraz elektrickým proudem! Instalace pevným elektrickým vedením není přípustná. Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

10. Odstranění poruchy

Při výměně napájecího kabelu používejte pouze originální náhradní díly. Výměnu smí provádět pouze odborný pracovník.

11. Předání přístroje

Vysvětlete uživateli funkce přístroje. Upozorněte ho především na bezpečnostní pokyny. Předejte uživateli návod k obsluze a instalaci.qqqĪZ`.<é<`VHCĪHB CZ%ō ŗ \`.C .CZ`< `+C.:f8

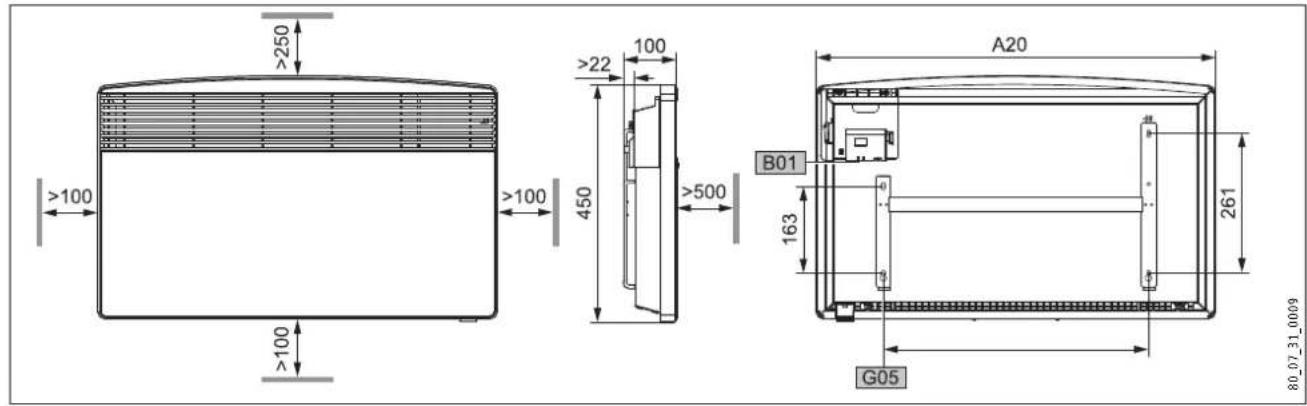

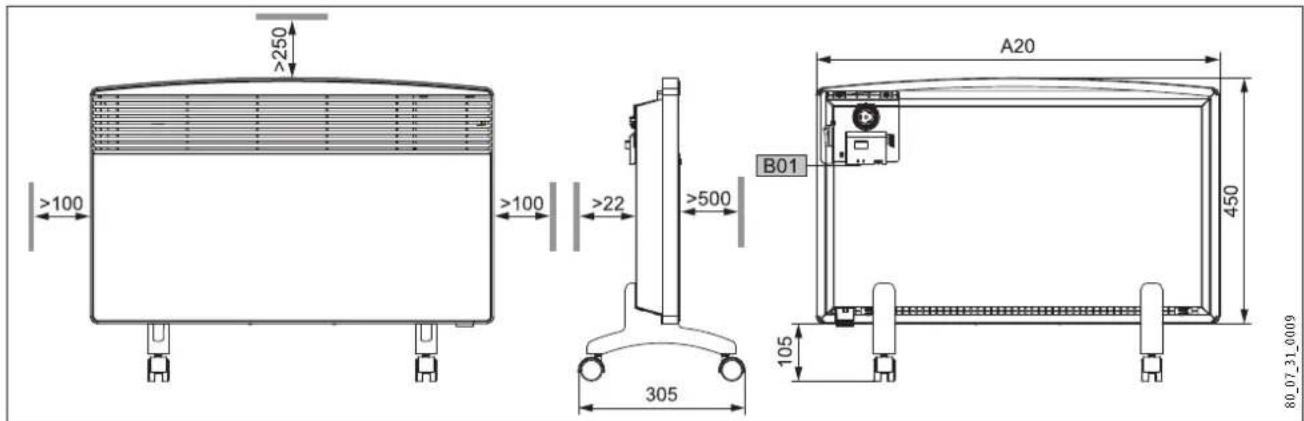

12.1 Rozměry, nástěnný typ

80_07_31_0009 CZŌÑ% CZĜƃƃ% CZĜŝÑ% CZĜÑƃ% CZĜŌÑ% CZŝƃƃ% CZŝÑƃ% A10 Přístroj Výška mm 450 A20 Přístroj Šířka mm 445 445 590 590 740 740 890 A30 Přístroj Hloubka mm 100 A50 Přístroj Minimální vzdálenost nahoře mm 250 A51 Přístroj Minimální vzdálenost dole mm 100 A52 Přístroj Minimální vzdálenost vpravo mm 100 A53 Přístroj Minimální vzdálenost vlevo mm 100 A54 Přístroj Minimální vzdálenost vpředu mm 500 A55 Přístroj Minimální vzdálenost vzadu mm 22 B01 Průchodka pro elektrické kabely G05 Nástěnný držák Rozteč otvorů mm 195 195 343 343 491 491 639

12.2 Rozměry, mobilní typ

80_07_31_0009 CZŌÑ% CZĜƃƃ% CZĜŝÑ% CZĜÑƃ% CZĜŌÑ% CZŝƃƃ% CZŝÑƃ% A10 Přístroj Výška mm 450 A13 Přístroj Výška patek mm 105 A20 Přístroj Šířka mm 445 445 590 590 740 740 890 A30 Přístroj Hloubka mm 305 A50 Přístroj Minimální vzdálenost nahoře mm 250 A52 Přístroj Minimální vzdálenost vpravo mm 100 A53 Přístroj Minimální vzdálenost vlevo mm 100 A54 Přístroj Minimální vzdálenost vpředu mm 500 A55 Přístroj Minimální vzdálenost vzadu mm 22 B01 Průchodka pro elektrické kabelyōÔCZ% qqqĪZ`.<é<`VHCĪHB .CZ`< `+C.:f8

12.3 Tabulka s údaji

BĒ®¼ù Typ CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F Objednací číslo 229789 229790 229791 229792 229793 229794 229795 TļĒŶĒſĉ늮|õ¼ Výkon kW 0,75 1,0 1,25 1,5 1,75 2,0 2,5 Elektrická přípojka 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V Rozsah nastavených teplot ~ °C

Ochrana proti zamrznutí ~ °C 6 6 6 6 6 6 6 Třída ochrany II II II II II II II Krytí IP 24 ochrana proti stříkající vodě
